Тип продукта	Встраиваемая вытяжка
Бренд	Siemens
Модель	EX877LX57E
Вес	Около 25 кг
Электропитание	230 В, 50 Гц (ориентировочно)
Нагрузка на столешницу	До 60 кг
Режим отвода	Отвод наружу или рециркуляция воздуха
Входящие в комплект фильтры	Жировой фильтр, угольный фильтр, акустический фильтр
Максимальная температура шкафа	90 °C
Класс защиты	Класс 1
Диаметр воздуховода	150 мм
Максимальная длина кабеля питания	2,20 м (доступен по запросу)
Безопасное расстояние (магниты)	10 см от электронных имплантатов
Тип установки	Встраиваемая в столешницу
Материалы воздуховода	Негорючий
Обслуживание фильтров	Регулярная очистка жирового фильтра, замена угольного фильтра
Ремонтопригодность	Запасные части доступны (фильтры, кабели и т.д.)
Гарантия	Стандартная гарантия производителя (см. условия)

Часто задаваемые вопросы - EX877LX57E SIEMENS

Как установить вытяжку Siemens EX877LX57E?

Установка должна выполняться уполномоченным специалистом. Следуйте инструкции: подготовьте шкаф, установите крепежные планки, установите устройство в вырез, затем подключите к электросети. Соблюдайте безопасные расстояния, особенно при наличии электронных имплантатов (10 см).

Какие безопасные расстояния следует соблюдать для вытяжки?

Соблюдайте расстояние не менее 10 см между вытяжкой и электронными имплантатами (кардиостимуляторы, инсулиновые помпы) из-за постоянных магнитов. Что касается резервуара перелива, обратитесь к рисункам 11 и 12 инструкции.

Как очистить жировой фильтр вытяжки?

Металлический жировой фильтр необходимо регулярно чистить. Его можно мыть в посудомоечной машине или вручную горячей водой с моющим средством. Убедитесь, что он сухой, прежде чем установить обратно.

Как заменить угольный фильтр?

Для режима рециркуляции угольный фильтр необходимо периодически заменять. Снимите старый фильтр и вставьте новый, соблюдая направление воздушного потока. Фильтры можно приобрести в сервисном центре.

Что делать, если на дисплее появляется ошибка 0400 EQ518ume?

Эта ошибка указывает на проблему с электрическим подключением. Отключите прибор, проверьте подключение по схеме в инструкции (рисунки 52-54) и исправьте его. Если ошибка сохраняется, обратитесь в сервисный центр.

Можно ли использовать вытяжку без отвода наружу?

Да, вытяжка может работать в режиме рециркуляции воздуха. Вам понадобится угольный фильтр и переходник. Убедитесь, что в плинтусе шкафа сделано отверстие для выхода воздуха (сечение не менее 400 см²).

Как переключиться с режима отвода на режим рециркуляции?

Необходимо изменить базовые настройки электронного управления. Обратитесь к главе «Базовые настройки» руководства по эксплуатации. Также потребуется установить угольный фильтр и переходник для рециркуляции.

Какие воздуховоды использовать для отвода?

Используйте короткий прямой воздуховод из негорючего материала диаметром 150 мм (внутреннее сечение ~177 см²). Избегайте изгибов и чрезмерной длины, которые снижают мощность всасывания.

Как подключить вытяжку к электросети?

Подключение должно выполняться квалифицированным электриком. Отключите питание, откройте соединительную коробку, подключите кабели согласно схеме (рисунки 48-51), соблюдая цвета, затем закрепите растяжку. Прибор должен быть заземлен.

Как демонтировать прибор после установки?

Отключите прибор от сети, отсоедините воздуховод отвода или рециркуляции, затем вытолкните прибор снизу, чтобы извлечь его. Не используйте инструменты для поддевания рамы.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EX877LX57E SIEMENS

После распаковки проверьте все детали на отсутствие транспортных повреждений, а также комплектность поставки. → Рис. 1

QR-код для перехода к видео-инструкции по сборке

Здесь находится QR-код для перехода к видео-инструкции по сборке. → Рис. 2

Размеры прибора

Здесь приведены размеры прибора → Рис. 3

Монтажные размеры для плоского воздуховода

Здесь приведен обзор монтажных размеров для плоского воздуховода.

Вид сбоку:
→ P_ИС. → P_ИС. → P_ИС.
Вид спереди:
→ P_HC . 7

Варианты установки

Здесь приведен обзор видов различных вариантов установки.

Фильтр для удаления запахов и адаптер для режима циркуляции воздуха:

→Рис.8

Фильтр для удаления запахов, диффузор и уплотнитель для режима циркуляции воздуха:

→ Рис. 9

Шумопоглотитель и уплотнитель для режима отвода воздуха:

→ Рис. 10

Заметка: Подходящие воздуховоды для установки вы можете приобрести в сервисной службе, на нашем веб-сайте или в специализированных магазинах.

Безопасные расстояния

Соблюдайте безопасные расстояния для вашего прибора.

Расстояние до ёмкости для слива лишней жидкости: → Рис. 11

Расположение ёмкости для слива лишней жидкости:

→ Рис. 12

Оптимальная мощность достигается, если расстояние между задней стенкой мебели и стеной составляет 50 мм. При недостаточном расстоянии мощность снижается.

→ Рис. 13

Выдерживайте безопасные расстояния при выполнении выреза в столешнице.

Не кладите в выдвижной ящик предметы, высота которых превышает максимальную высоту ящика. Такие предметы могут упираться в основание прибора, тем самым мешая его работе.

→ Рис. 14

Общие указания

■ Внимательно прочитайте данное руководство.
■ Только квалифицированный специалист может выполнить подключение прибора.
■ Перед проведением любых работ отключите подачу электроэнергии.
■ Запрещается использовать прибор на лодках или в автомобилях.
■ Соблюдайте рекомендации производителя столешницы.

Безопасность при монтаже

При установке прибора соблюдайте данные указания по технике безопасности.

Безопасность эксплуатации гарантируется только при квалифицированной установке с соблюдением инструкции по монтажу. За правильность установки ответственность несёт установщик.

ПРЕДУПРЕЖДЕНИЕ – Опасность: магнетизм!

Прибор содержит постоянные магниты. Они могут воздействовать на вживленные электронные приборы, например, на кардиостимуляторы или инсулиновые помпы.

▶ Лицам с электронными имплантатами запрещается приближаться к прибору ближе, чем на 10 см.

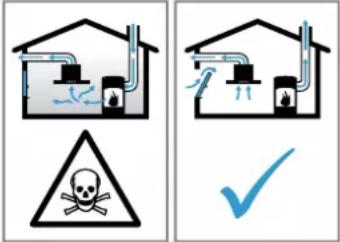

ПРЕДУПРЕЖДЕНИЕ – Опасность отравления!

Втянутые обратно отработавшие газы могут стать причиной отравления. Источники пламени с подводом воздуха из помещения (например, работающие на газе, жидком топливе, дровах или угле нагреватели, проточные водонагреватели, бойлеры) получают воздух для сжигания топлива из помещения, где они установлены, а отработавшие газы отходят через вытяжную систему (напри-

мер, вытяжную трубу) из помещения на улицу. Во время работы вытяжки из кухни и располагающихся рядом помещений удаляется воздух. Без достаточного притока атмосферного воздуха в помещение давление может уменьшиться, и токсичные газы из дымохода или вентиляции начнут всасываться обратно в жилое помещение.

Всегда обеспечивайте приток достаточного количества воздуха, если прибор и источник пламени с подводом воздуха из помещения работают одновременно в режиме отвода воздуха.
Безопасным для эксплуатации прибора с открытым пламенем является понижение давления не более чем на 4 Па (0,04 мбар). Это может быть достигнуто, если требуемый для сжигания воздух будет поступать через незакрываемые отверстия, например, в дверях, окнах, с помощью стенного короба системы притока/отвода воздуха или иных технических мер. Всего один приточно-вытяжной клапан не обеспечит гарантию соблюдения предельного значения.
В любой ситуации обращайтесь за советом к компетентному лицу, ответственному за эксплуатацию и очистку труб, способному оценить вентиляционную систему всего дома и предложить вам решение по принятию соответствующих мер.
- Если прибор работает исключительно в режиме циркуляции воздуха, то эксплуатация возможна без ограничений.

ПРЕДУПРЕЖДЕНИЕ – Опасность возгорания!

Отложения жира в жироулавливающем фильтре могут вспыхнуть.

Никогда не работайте с открытым пламенем рядом с прибором (например, фламбирование).
▶ Прибор можно устанавливать вблизи источника для сжигания твердого топлива (например, дрова или уголь), если предусмотрена цельная несъемная защитная панель. Не должно быть разлетающихся искр.

ПРЕДУПРЕЖДЕНИЕ – Опасность травмирования!

Изменение механической или электрической конструкции может стать источником опасности и привести к выходу прибора из строя.

- Изменение механической или электрической конструкции запрещено.

Детали, открытые при монтаже, могут быть острыми и привести к порезам.

- Используйте защитные перчатки.

Прибор тяжёлый.

▶ Для его перемещения потребуются 2 человека.
- Используйте только подходящие вспомогательные средства.

ПРЕДУПРЕЖДЕНИЕ – Опасность удушья!

Дети могут завернуться в упаковочный материал или надеть его себе на голову и задохнуться.

• Не подпускайте детей к упаковочному материалу.
• Не позволяйте детям играть с упаковочным материалом.

ПРЕДУПРЕЖДЕНИЕ – Опасность отравления!

Втянутые обратно в помещение отработавшие газы могут стать причиной отравления.

• Вытяжной воздух не должен выходить через дымовую трубу или воздуховод при их эксплуатации.
  ▶ Для отвода вытяжного воздуха не следует использовать вентканал, служащий для вентиляции помещений, в которых установлены источники пламени.

▶ При подключении вытяжки к неиспользуемому дымоходу, необходимо получить разрешение в специальной инстанции, отвечающей за эксплуатацию и чистку труб.

Втянутые обратно в помещение отработавшие газы могут стать причиной отравления.

▶ При установке вытяжки в помещениях, где присутствует источник пламени с подводом воздуха из помещения, система подачи питания вытяжки должна быть оборудована функцией аварийного отключения.

Указания по подключению к электросети

Для безопасного подключения прибора к электросети соблюдайте данные инструкции.

⚠️ ПРЕДУПРЕЖДЕНИЕ – Опасность поражения электрическим током!

Следует обеспечить возможность отключения прибора от электросети в любой момент. Этот прибор можно подключать к сети только через правильно установленную распределительную коробку.

В стационарной электропроводке необходимо предусмотреть специальный выключатель для размыкания всех полюсов согласно условиям категории перенапряжения III и согласно условиям монтажа.
- Подключение стационарного электрооборудования должно производиться только квалифицированным электриком. Мы рекомендуем установить устройство защитного отключения (УЗО) в электрической цепи снабжения приборов.
■ Проследите, чтобы сетевой кабель не был зажат, не перегибался и находился вдали от острых кромок.
■ Прокладывайте сетевой кабель так, чтобы он не касался нагретого корпуса прибора.
- Используйте только сетевой кабель, входящий в комплект поставки прибора или поставляемый сервисной службой.
- Этот прибор соответствует требованиям правил ЕС по подавлению радиопомех.
- Прибор соответствует классу защиты 1, поэтому он должен эксплуатироваться только с заземляющим проводом.
■ Производитель не несет ответственности за неисправности или возможные повреждения, которые могут быть связаны с несоответствующим электрическим монтажом.

Подготовка к электроподключению

Требование: Работать с внутренними частями прибора или производить замену сетевого кабеля могут только прошедшие обучение специалисты сервисной службы.

1. Соблюдайте указания по подключению к электросети. В случае некорректной сборки, несоответствующей установки или подключения гарантия на прибор перестает действовать.
2. Если вам требуется более длинный сетевой кабель, обратитесь в сервисную службу. В наличии имеются кабели длиной до 2,20 м.
3. При установке приборов без предварительно смонтированного кабеля необходимо провести сетевой кабель к распределительной коробке.

Открывание распределительной коробки

- Приподнимите крышку распределительной коробки с помощью отвёртки.

$$ \rightarrow P _ {H C}. \boxed {1 5} $$

Подготовка распределительной коробки

1. Ослабьте винт.

$$ \rightarrow P u c. 1 6 $$

1. Приподнимите кабельный амортизатор отверткой.

$$ \rightarrow P _ {H C}. \boxed {1 7} $$

1. Ослабьте фиксацию кабельного амортизатора.

$$ \rightarrow P u c. \boxed {1 8} $$

Подключение кабеля к распределительной коробке

1. Подключите клемму 3 N кабеля к распределительной коробке, как показано на следующем рисунке.

$$ \rightarrow P u c. \boxed {1 9} $$

1. Подключите клемму 2 N кабеля к распределительной коробке, как показано на следующем рисунке.

$$ \rightarrow P _ {H C.} 2 0 $$

1. Подключите клемму 1 N кабеля к распределительной коробке, как показано на следующем рисунке.

$$ \rightarrow P _ {H C}. \boxed {2 1} $$

1. Подключите клемму 2 L/2 N кабеля к распределительной коробке, как показано на следующем рисунке.

$$ \rightarrow P _ {H C}. \boxed {2 2} $$

1. Учитывайте цвет кабелей.

2. BN: коричневый

3. BU: синий
   – GN/YE: жёлтый и зелёный
4. ВК: чёрный

5. GY: серый

6. При необходимости установите поставляемые в комплекте медные перемычки согласно схеме подключения.

7. Подключите кабели, а затем затяните винты на распределительной коробке.
8. Согласно схеме подключения подключению 1 N\~ или 2 L / 2 N соответствует фаза 1 электродвигателя вентилятора.
9. Подключению 2 N\~/3 N\~ соответствует фаза L1 (серый) электродвигателя вентилятора.

Фиксация кабеля в распределительной коробке

1. Зафиксируйте сетевой кабель кабельным амортизатором.
2. Затяните винт в правильном положении.

– Не используйте аккумуляторный гайковерт.

$$ \rightarrow P _ {H C}. \boxed {2 3} $$

1. Чтобы упростить закрывание распределительной коробки, расположите кабели в средней части коробки.
2. Закройте крышку розетки.

Указания по отводу воздуха

Производитель прибора не дает гарантии в случае рекламаций, касающихся участков трубопровода для отвода воздуха.

• Используйте короткую прямую вытяжную трубу, имеющую по возможности большой диаметр.
• Длинные шероховатые вытяжные трубы, большое количество колен или трубы малого диаметра уменьшают мощность вытяжки и увеличивают шум от работы вентилятора.
• Используйте вытяжные трубы из невоспламеняющихся материалов.
• Чтобы предотвратить возврат конденсата, установите вытяжную трубу под углом 1° к прибору.

Плоские каналы

Используйте плоские каналы, внутреннее сечение которых соответствует диаметру круглых труб:

■ Диаметр 150 мм соответствует прим. 177 см².
■ При несоответствии диаметров труб используйте герметизирующую ленту.
■ Не используйте плоские каналы с резкими изгибами.

Круглые трубы

Рекомендуемый внутренний диаметр круглых труб – 150 мм.

Указания для режима отвода воздуха

В режиме отвода воздуха должна быть установлена заслонка обратной тяги.

Примечания

• Если заслонка обратной тяги не входит в комплект поставки прибора, её можно приобрести в специализированном магазине.
• Если вытяжной воздух отводится через наружную стену, следует использовать телескопический вентиляционный канал, проходящий в стене.

Проверка мебели

1. Убедитесь, что мебель для встраивания установлена ровно и способна выдержать нагрузку.
   Максимальный вес прибора составляет прим. 25 кг. Столешница, в которую встраивается прибор, должна выдерживать нагрузку прим. 60 кг.

2. После выполнения выреза проверьте устойчивость мебели для встраивания.

3. Следует обеспечить несущую способность и устойчивость с помощью подходящих опорных конструкций, особенно у тонких столешниц.

– Учитывайте вес прибора, включая дополнительную нагрузку.
- Используйте жаропрочный и влагостойкий материал.

1. Убедитесь, что мебель для встраивания способна выдерживать температуру до 90 °C.

2. Не встраивайте духовые шкафы, холодильники, посудомоечные машины, стиральные машины и другую технику под прибором.

3. Точность расположения прибора в горизонтальной плоскости следует проверить после его установки в монтажный проем.

4. Расстояние до навесного шкафа можно выбирать по своему усмотрению. При использовании панели учитывайте удобство и эргономику.

Установка опорных планок

- Установите опорные планки в мебель.

- Приклейте опорные планки к каменной столешнице. При работе с каменными столешницами используйте термостойкий клей, подходящий для склеивания металла и камня.

– Для приклеивания нельзя использовать силиконо-вый герметик.

→Рис. 24

Подготовка мебели

Требование: Мебель для встраивания выдерживает температуру до 90 °C.

1. Разметьте место выреза в мебели в соответствии со схемой установки.

→ РИС. 14

1. Просверлите четыре отверстия диаметром 6 мм. → Рис. 25

2. Угол между поверхностью среза и столешницей должен составлять 90°.

→ Рис. 25

При установке над выдвижным ящиком выдерживайте минимальные отступы.

1. При снятии ёмкости для слива лишней жидкости на установленном приборе соблюдайте минимальные отступы.

→Рис. 11

2 Учитывайте расположение ёмкости для слива лишней жидкости.

→ Рис. 26

Подготовка мебели к установке прибора для циркуляции воздуха с адаптером Примечания

■ Установка на внешней стене без теплоизоляции или над неотапливаемым полом не рекомендуется ( ≥ 0,5 Вт/м² °C).
- Не подключайте сторону на выдув напрямую к другим приборам без перегородок. Если невозможно установить перегородки см. «Другие способы установки».

1. При комбинировании с адаптером учитывайте соответствие размеров выреза в задней стенке.

→ Рис. 27

1. Измерьте толщину столешницы. Перенесите замер на шаблон и проведите соответствующую линию. → Рис. 28

2. Вырежьте шаблон по размеченной линии для толщины столешницы А, центральной линии выреза В и контрольной линии для внутреннего выпускного отверстия С.

3. Отметьте центр выреза в столешнице центральной ли- нией на задней стенке мебели. → Рис. 29

4. Выровняйте шаблон по центральной линии на задней стенке мебели и по нижнему краю столешницы.

5. Сделайте вырез в задней стенке в соответствии с шаблоном.

6. После выполнения выреза удалите опилки.

7. Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком. → Рис. 25

Вентиляция

1. Установите воздушный клапан в цоколе для режима циркуляции воздуха.
2. Минимальное поперечное сечение воздушного клапана должно быть прим. 400 см².
   – Выпускное отверстие в цоколе должно быть достаточно большим, чтобы обеспечить тягу и низкий уровень шума.
3. Чтобы прибор функционировал правильно, обеспечьте приток воздуха к варочной панели через отверстие для выхода воздуха с минимальным поперечным сечением 200°см² в нижнем шкафу.

Установка прибора с режимом циркуляции воздуха с адаптером Крепление уплотнителя на адаптере

- Закрепите уплотнитель на адаптере на расстоянии не более 5 мм от края.

→ Рис. 30

Установка адаптера

1. Очистите и обезжирьте поверхность приклеивания вокруг выреза в задней стенке мебели.

2. Установите адаптер в выпускное отверстие в задней части варочной панели. → Рис. 31

3. Снимите защитную плёнку с адаптера. → Рис. 32

Установка прибора в вырез в столешнице

1. Убедитесь, что сетевой кабель подключен к прибору.

2. Аккуратно установите прибор в вырез столешницы. → Рис. 33

Фиксация адаптера

1. Удерживая средний держатель адаптера, сдвиньте его боковыми держателями к задней стенке в нижнем шкафу и приклейте.

$$ \rightarrow P _ {H C}. \boxed {3 4} $$

1. При необходимости дополнительно зафиксируйте адаптер винтами.

$$ \rightarrow P u c. \boxed {3 5} $$

Подготовка мебели к установке прибора для циркуляции воздуха с циркуляционным каналом

1. При необходимости снимите заднюю стенку мебели.

2. При комбинировании с плоским каналом учитывайте соответствие размеров выреза в задней стенке.

$$ \rightarrow P _ {H C}. \boxed {3 6} $$

1. Установите воздушный клапан в цоколе для режима циркуляции воздуха.

- Минимальное поперечное сечение воздушного клапана должно быть прим. 400 см².

- Выпускное отверстие в цоколе должно быть достаточно большим, чтобы обеспечить тягу и низкий уровень шума.

1. Чтобы прибор функционировал правильно, обеспечьте приток воздуха к варочной панели через отверстие для выхода воздуха с минимальным поперечным сечением 200°см² в нижнем шкафу.

2. После выполнения выреза удалите опилки.

3. Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

$$ \rightarrow P u c. 3 7 $$

Установка прибора для работы в режиме циркуляции воздуха с циркуляционным каналом

1. Используйте уплотнитель, циркуляционный канал, диффузор и фильтр для удаления запахов в режиме рециркуляции воздуха.

2. Учитывайте размеры различных плоских воздуховодов. → Страница 73

Фиксация уплотнителя

Закрепите входящий в комплект поставки уплотнитель на плоском канале не дальше 5 мм от края.

$$ \rightarrow P _ {H C}. \boxed {3 8} $$

Установка плоского канала

- Установите плоский канал в выпускное отверстие на задней стенке прибора.

$$ \rightarrow P u c. 3 9 $$

Установка прибора в вырез в столешнице

1. Убедитесь, что сетевой кабель подключен к прибору.

2. Аккуратно установите прибор в вырез столешницы.

$$ \rightarrow P _ {H C.} 4 0 $$

Установка системы труб между прибором и диффузором

1. Соедините компоненты циркуляционного канала между собой.

– Закрепите соединители плоских воздуховодов, за- фиксировав их со щелчком.

– Для более надежной фиксации прикрутите соединитель плоского воздуховода 4 винтами для пластика PT 4 x 8 мм.

$$ \rightarrow P _ {H C}. \boxed {4 1} $$

1. Подсоедините циркуляционный канал с плоским воздуховодом к задней части варочной панели.

$$ \rightarrow P _ {H C}. \boxed {4 2} $$

1. Подсоедините диффузор к циркуляционному каналу.

$$ \rightarrow P _ {H C}. \boxed {4 3} $$

Подготовка мебели для установки режима отвода воздуха

1. При необходимости снимите заднюю стенку мебели.

2. При комбинировании с плоским каналом учитывайте соответствие размеров выреза в задней стенке.

$$ \rightarrow P u c. \boxed {4 4} $$

1. После выполнения выреза удалите опилки.

2. Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

$$ \rightarrow P u c. 3 7 $$

Установка прибора для работы в режиме отвода воздуха

1. В режиме отвода воздуха используйте уплотнитель и шумопоглощающие фильтры.

2. Соблюдайте указания по работе в режиме отвода воздуха. → Страница 75

Фиксация уплотнителя

- Закрепите входящий в комплект поставки уплотнитель на плоском канале не дальше 5 мм от края.

$$ \rightarrow P u c. \boxed {3 8} $$

Установка системы труб

1. Установите плоский канал в выпускное отверстие на задней стенке прибора.

$$ \rightarrow P u c. 3 9 $$

1. При необходимости монтируйте дополнительные элементы системы труб.

Установка прибора в вырез в столешнице

1. Убедитесь, что сетевой кабель подключен к прибору.

2. Аккуратно установите прибор в вырез столешницы.

$$ \rightarrow P u c. \boxed {4 0} $$

Подсоединение вытяжной трубы

1. Закрепите вытяжную трубу на колене плоского воздуховода.

2. Выполните соединение с вытяжным отверстием.

3. Загерметизируйте места соединения соответствующим образом.

Установка фильтров

Заметка: В режиме циркуляции установите фильтры, поглощающие запах.

В режиме отвода воздуха установите шумопоглощающие фильтры.

1. Обратите внимание на направление воздушного потока фильтров.

2. Вставьте в прибор два фильтра слева и справа и сдвиньте их вперед.

$$ \rightarrow P u c. 4 5 $$

1. Вставьте в прибор другие два фильтры слева и справа.

$$ \rightarrow P _ {H C}. \boxed {4 6} $$

Установка жироулавливающего фильтра

- Установите жироулавливающий фильтр.

$$ \rightarrow P _ {H C}. \boxed {4 7} $$

Электрическое подключение

1. Учитывайте параметры подключения на типовой табличке.

2. Подключите клемму 3 N кабеля к распределительной коробке, как показано на рисунке.

$$ \rightarrow P _ {H C}. \boxed {4 8} $$

1. Подключите клемму 2 N кабеля к распределительной коробке, как показано на рисунке.

$$ \rightarrow P u c. \boxed {4 9} $$

1. Подключите клемму 1 N кабеля к распределительной коробке, как показано на рисунке.

$$ \rightarrow P _ {H C.} \boxed {5 0} $$

1. Подключите клемму 2 L/2 N кабеля к распределительной коробке, как показано на рисунке.

→Рис.51

1. Учитывайте цвет кабелей.

2. BN: коричневый

3. BU: синий
   – GN/YE: жёлтый и зелёный
4. ВК: чёрный

5. GY: серый

6. В зависимости от типа подключения, при необходимости расположите кабельные зажимы, поставляемые в комплекте, по-разному.

7. При необходимости используйте кабельные зажимы для соединения двух кабелей.

– Укоротите жилы кабелей.

– Удалите изоляцию.

Проверка работы

1. Включите прибор.
2. Если загорается счёви, прибор подключен некорректно. → "Проверка и отладка подключения к электросети", Страница 78
3. Если на дисплее прибора не появляется индикация ошибок, проверьте работу вентиляции, следуя руководству по эксплуатации.

Проверка и отладка подключения к электросети

1. Отсоедините прибор от сети.
2. Убедитесь, что подключение на приборе и подключение на стене соответствуют схеме подключения в инструкции по монтажу. → "Подготовка к электроподключению", Страница 75 → "Электрическое подключение", Страница 77
3. Для 3 N обратите внимание на следующий рисунок. → Рис. 52
4. Для 2 N обратите внимание на следующий рисунок. → Рис. 53
5. Для 1 N обратите внимание на следующий рисунок. → Рис. 54

Перенастройка индикации на режим отвода воздуха

1. При необходимости перенастройте соответствующим образом электронное управление в базовых установках для режима отвода воздуха.
2. См. главу «Базовые установки» в руководстве по эксплуатации.

Демонтаж прибора

ВНИМАНИЕ!

При использовании инструментов можно повредить раму прибора.

▶ Не извлекайте прибор сверху.

1. Отсоедините прибор от электросети.
2. Снимите вытяжной канал или ослабьте соединение для циркуляции воздуха.
3. Извлеките прибор, вытолкнув его снизу.
