Typ produktu	Okap kuchenny do zabudowy
Marka	Siemens
Model	EX877LX57E
Waga	Około 25 kg
Zasilanie elektryczne	230 V, 50 Hz (szacunkowo)
Nośność blatu roboczego	Do 60 kg
Tryb odprowadzania	Odprowadzanie na zewnątrz lub recyrkulacja powietrza
Dostarczone filtry	Filtr tłuszczu, filtr przeciwzapachowy (węglowy), filtr akustyczny
Maksymalna temperatura mebla	90 °C
Klasa ochronności	Klasa 1
Średnica przewodu odprowadzającego	150 mm
Maksymalna długość przewodu zasilającego	2,20 m (dostępny na zamówienie)
Odległość bezpieczeństwa (magnesy)	10 cm od implantów elektronicznych
Rodzaj instalacji	Zabudowana w blacie roboczym
Materiały przewodu	Niepalne
Konserwacja filtrów	Regularne czyszczenie filtra tłuszczu, wymiana filtra przeciwzapachowego
Naprawialność	Dostępne części zamienne (filtry, kable itp.)
Gwarancja	Standardowa gwarancja producenta (patrz warunki)

Często zadawane pytania - EX877LX57E SIEMENS

Jak zainstalować okap Siemens EX877LX57E ?

Instalacja powinna być wykonana przez autoryzowanego specjalistę. Postępuj zgodnie z instrukcją: przygotuj mebel, zamontuj listwy mocujące, umieść urządzenie w wycięciu, a następnie podłącz elektrycznie. Przestrzegaj odległości bezpieczeństwa, szczególnie w przypadku implantów elektronicznych (10 cm).

Jakie odległości bezpieczeństwa zachować dla okapu ?

Zachowaj odległość co najmniej 10 cm między okapem a implantami elektronicznymi (rozruszniki serca, pompy insulinowe) ze względu na magnesy trwałe. W przypadku zbiornika przelewowego odnieś się do rysunków 11 i 12 instrukcji.

Jak wyczyścić filtr tłuszczu w okapie ?

Metalowy filtr tłuszczu należy regularnie czyścić. Można go myć w zmywarce lub ręcznie w gorącej wodzie z detergentem. Upewnij się, że jest suchy przed ponownym założeniem.

Jak wymienić filtr przeciwzapachowy (węglowy) ?

W trybie recyrkulacji filtr przeciwzapachowy należy okresowo wymieniać. Wyjmij stary filtr i włóż nowy, przestrzegając kierunku przepływu powietrza. Filtry można nabyć w serwisie posprzedażowym.

Co zrobić, gdy wyświetlacz pokazuje błąd 0400 EQ518ume ?

Ten błąd wskazuje na problem z podłączeniem elektrycznym. Odłącz urządzenie, sprawdź podłączenie zgodnie ze schematem w instrukcji (rysunki 52-54) i popraw je. Jeśli błąd nadal występuje, skontaktuj się z serwisem posprzedażowym.

Czy można używać okapu bez odprowadzania na zewnątrz ?

Tak, okap może pracować w trybie recyrkulacji powietrza. Będziesz potrzebować filtra przeciwzapachowego i adaptera. Upewnij się, że w listwie przypodłogowej mebla powstał wylot powietrza (przekrój min. 400 cm²).

Jak przełączyć z trybu odprowadzania na tryb recyrkulacji ?

Należy zmienić ustawienia podstawowe sterowania elektronicznego. Zobacz rozdział 'Ustawienia podstawowe' instrukcji obsługi. Trzeba również zamontować filtr przeciwzapachowy i adapter recyrkulacji.

Jakie rodzaje przewodów stosować do odprowadzania ?

Użyj krótkiego i prostego przewodu odprowadzającego, wykonanego z materiału niepalnego, o średnicy 150 mm (przekrój wewnętrzny ~177 cm²). Unikaj kolan i nadmiernej długości, które zmniejszają siłę ssania.

Jak podłączyć okap elektrycznie ?

Podłączenie powinno być wykonane przez wykwalifikowanego elektryka. Odłącz zasilanie, otwórz złącze przyłączeniowe, podłącz przewody zgodnie ze schematem (rysunki 48-51) przestrzegając kolorów, a następnie zamocuj odciążenie. Urządzenie musi być uziemione.

Jak zdemontować urządzenie po instalacji ?

Odłącz urządzenie od sieci, odłącz przewód odprowadzający lub recyrkulacyjny, a następnie wypchnij urządzenie od dołu, aby je wyjąć. Nie używaj narzędzi do podważania ramy.

INSTRUKCJA OBSŁUGI EX877LX57E SIEMENS

Po rozpakowaniu należy sprawdzić wszystkie części pod kątem ewentualnych uszkodzeń podczas transportu.

$$ \rightarrow R y s. \boxed {1} $$

Kod QR do montażowego filmu video

Tutaj znajduje się kod QR do montażowego filmy video.

$$ \rightarrow R y s. \boxed {2} $$

Wymiary urządzenia

Tutaj podane są wymiary urządzenia.

$$ \rightarrow R y s. \boxed {3} $$

Wymiary instalacyjne dla kolan kanałów płaskich

Poniżej zamieszczony jest przegląd wymiarów instalacyjnych dla kolan kanałów płaskich.

Widok z boku:

$$ \rightarrow R \text {ys.} \boxed {4}, \rightarrow R \text {ys.} \boxed {5}, \rightarrow R \text {ys.} \boxed {6} $$

Widok z przodu:

$$ \rightarrow R y s. \boxed {7} $$

Warianty instalacji

W tym miejscu znajduje się przegląd różnych wariantów instalacji.

Filtr zapachów i adapter do pracy w obiegu zamkniętym:

$$ \rightarrow R y s. \boxed {8} $$

Filtr zapachów, dyfuzor i uszczelka do pracy w obiegu zamkniętym:

$$ \rightarrow R y s. \boxed {9} $$

Filtr akustyczny i uszczelka do pracy w obiegu otwartym:

$$ \rightarrow R y s. \boxed {1 0} $$

Uwaga: Odpowiednie do instalacji przewody można nabyć za pośrednictwem serwisu technicznego, w naszym portalu lub w sklepach specjalistycznych.

Odstępy bezpieczeństwa

Przestrzegać odstępów bezpieczeństwa dla urządzenia.

Odstępy od zbiornika przelewowego:

→ Rys. 11

Pozycja zbiornika przelewowego:

→ Rys. 12

Optymalną wydajność można uzyskać zachowując odstęp 50 mm pomiędzy tylną ścianką mebla a ścianą. Mniejszy odstęp zmniejsza wydajność.

→ Rys. 13

Przestrzegać odstępów bezpieczeństwa przy wyko- nywaniu wycięcia w blacie roboczym.

Nie odkładać do szuflady przedmiotów, których wysokość przekracza maksymalną wysokość szuflady. Przedmioty mogą uderzyć w cokół urządzenia i zakłócić jego działanie.

→ Rys. 14

Wskazówki ogólne

■ Należy dokładnie przeczytać niniejszą instrukcję.
■ Tylko certyfikowany fachowiec może podłączyć urządzenie.
■ Przed przystąpieniem do jakichkolwiek prac odłączyć zasilanie.
- Nigdy nie używać tego urządzenia na łodziach lub pojazdach.
- Przestrzegać zaleceń producenta blatu roboczego.

Bezpieczny montaż

Podczas montażu urządzenia należy przestrzegać zasad bezpieczeństwa. Bezpieczeństwo podczas użytkowania zapewnione jest tylko po prawidłowym zamontowaniu zgodnie z instrukcją montażu. Monter jest odpowiedzialny za prawidłowe działanie w miejscu instalacji urządzenia.

OSTRZEŻENIE – Niebezpieczeństwo:

oddziaływanie magnetyczne!

Urządzenie zawiera magnesy trwałe. Moga one mieć wpływ na działanie implantów elektronicznych, np. rozruszników serca lub pomp insulinowych.

- Osoby posiadające implanty elektroniczne powinny zachowywać odstęp co najmniej 10 cm od urządzenia.

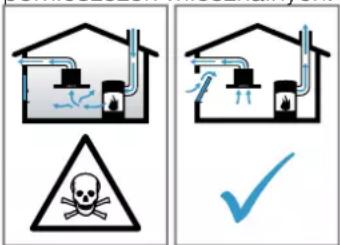

OSTRZEŻENIE – Ryzyko zatrucia!

Odprowadzane gazy pochodzące ze spalania mogą być przyczyną zatrucia. Zależne od powietrza w pomieszczeniu urządzenia spalające (np. grzejniki na gaz, olej, drewno lub węgiel, przepływowe podgrzewacze wody i inne podgrzewacze wody) pobierają powietrze do spalania z pomieszczenia, w którym się znajdują, a spaliny odprowadzają przez układ wylotowy (np. komin) na zewnątrz. Włączenie okapu kuchennego powoduje zasysanie powietrza w kuchni i sąsiadujących pomieszczeniach. Bez wystarczającej wentylacji powstanie podciśnienie. Trujące gazy z komina lub ciągu wentylacyjnego uwalniane będą do pomieszczeń mieszkalnych.

• Należy zadbać o dostateczną ilość doprowadzanego powietrza, jeżeli urządzenie pracujące w trybie obiegu otwartego jest użytkowane jednocześnie z zależnym od dopływu powietrza urządzeniem spalającym.
  Praca bez zagrożeń możliwa jest, jeśli w miejscu ustawienia urządzenia spalającego nie zostanie przekroczone podciśnienie 4 Pa (0,04 mbara). Taka wartość można osiągnąć, jeśli powietrze potrzebne do spalania będzie dostarczane przez otwory niezamykane na stałe, np. drzwi, okna, wywietrzniki ścienne lub za pomocą innych środków technicznych. Sam wywietrznik ścienny nie zapewnia utrzymania wartości granicznej.
  Należy zasięgnąć porady kominiarza, który może ocenić instalację wentylacyjną budynku i zaproponować odpowiednie rozwiązanie w zakresie wentylacji.
• Jeżeli urządzenie użytkowane jest wyłącznie w trybie obiegu zamkniętego, może być stosowane bez ograniczeń.

OSTRZEŻENIE – Ryzyko pożaru!

Osad z tłuszczu w filtrze przeciwtłuszczowym może się zapalić.

• Nie używać w pobliżu urządzenia źródeł otwartego ognia (np. przy flambirowaniu).
• Urządzenie można zainstalować w pobliżu pieca opalanego paliwem stałym (np. drewnem lub węglem) tylko wtedy, gdy występuje zamknięta, zamocowana na stałe osłona ochronna. Nie może dochodzić do iskrzenia.

OSTRZEŻENIE – Ryzyko odniesienia obrażeń!

Wszelkie zmiany i modyfikacje w zakresie układu elektrycznego lub konstrukcji mechanicznej są niebezpieczne i mogą być przyczyną nieprawidłowego działania urządzenia.

• Nie dokonywać żadnych zmian w zakresie układu elektrycznego lub konstrukcji mechanicznej.
  Części, które są dostępne podczas montażu, mogą mieć ostre krawędzie i powodować skaleczenia.
  ▶ Nosić rękawice ochronne.
  Urządzenie jest ciężkie.
• Do przenoszenia urządzenia potrzebne są 2 osoby.
• Używać wyłącznie odpowiednich narzędzi pomocniczych.

OSTRZEŻENIE – Ryzyko uduszenia się!

Dzieci mogą sobie naciągnąć materiały opakowania na głowę lub zawinać się w nie i udusić się.

• Materiały z opakowania należy trzymać poza za-sięgiem dzieci.
• Nie pozwalać dzieciom na zabawę opakowaniem, a szczególnie folią.

OSTRZEŻENIE – Ryzyko zatrucia!

Zasysane z powrotem gazy spalinowe mogą prowadzić do zatruć.

▶ Nie odprowadzać powietrza wylotowego do pracującego komina dymowego lub komina spalinowego.
- Nie odprowadzać powietrza wylotowego do szybu, który służy do odpowietrzania pomieszczeń kominkami.

Jeżeli powietrze wylotowe ma być odprowadzane do komina dymowego lub komina spalinowego, który nie pracuje, trzeba mieć na to zgodę od odpowiedniego mistrza kominiarskiego.

Odprowadzane gazy pochodzące ze spalania mogą być przyczyną zatrucia.

- Jeżeli okap kuchenny jest zainstalowany z kominkiem zależnym od powietrza w pomieszczeniu, zasilanie elektryczne okapu kuchennego musi być wyposażone w odpowiedni obwód zabezpieczający.

Wskazówki dotyczące przyłącza elektrycznego

Aby móc bezpiecznie podłączyć urządzenie do sieci elektrycznej, należy przestrzegać poniższych wskazówek.

⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!

Odłączenie urządzenia od zasilania musi być możliwe w każdej chwili. Urządzenie można podłączyć wyłącznie do gniazda zainstalowanego zgodnie z przepisami.

Jeśli nie jest to możliwe, w stałej instalacji elektrycznej należy zamontować rozłącznik wielobiegu nowy zgodnie z warunkami kategorii przepięciowej III i przepisami instalacyjnymi.
Jedynie osoba z uprawnieniami elektryka może wykonać stałą instalację elektryczną. Zalecamy za-instalowanie wyłącznika różnicowo-prądowego (wyłącznik RP) w obwodzie elektrycznym zasilania urządzenia.
■ Nie zaginać ani nie zaciskać przewodu przyłączeniowego i trzymać go z dala od ostrych krawędzi.
■ Ułożyć kabel przyłączeniowy tak, aby nie dotykał gorącej obudowy urządzenia.
■ Używać wyłącznie przewodu przyłączeniowego dostarczonego wraz z urządzeniem lub przewodu dostarczonego przez serwisanta.
■ To urządzenie spełnia wymogi zarządzeń WE w sprawie układów przeciwzakłóceniowych.
- Urządzenie odpowiada klasie ochrony 1. Dlatego może być użytkowane wyłącznie, jeśli jest podłączone do przewodu uziemiającego.
■ Producent nie ponosi odpowiedzialności za usterki lub ewentualne szkody powstałe w wyniku nieprawidłowo wykonanej instalacji elektrycznej.

Przygotowanie przyłącza elektrycznego

Wymaganie: Tylko przeszkoleni w odpowiednim zakresie pracownicy serwisu mogą wykonywać prace wewnątrz urządzenia lub wymieniać przewód zasilający.

1. Przestrzegać wskazówek dotyczących przyłącza elektrycznego. Nieprawidłowy montaż, instalacja lub podłączenie spowoduje unieważnienie gwarancji.
2. Jeśli konieczny jest dłuższy przewód przyłączeniowy do sieci elektrycznej, należy skontaktować się z serwisem. Dostępne są przewody przyłączeniowe o długości do 2,20 m.
3. W przypadku urządzeń bez wstępnie zainstalowanego przewodu umieścić przewód zasilający w gnieździe przyłączeniowym.

Otwieranie gniazda przyłączeniowego

- Za pomocą wkrętaka podnieść pokrywę gniazda przyłączeniowego.

$$ \rightarrow \text {Rys.} 1 5 $$

Przygotowanie gniazda przyłączeniowego

1. Odkręcić śrubę.

$$ \rightarrow R y \check {s}. \boxed {1 6} $$

1. Za pomocą wkrętaka unieść odciążający uchwyt kablowy.

$$ \rightarrow R y s. \boxed {1 7} $$

1. Zwołnić odciążający uchwyt kablowy.

$$ \rightarrow R y s. \boxed {1 8} $$

Podłączanie przewodu do gniazda przyłączeniowego

1. W przypadku 3 N podłączyć przewód do gniazda przyłączeniowego zgodnie z poniższym rysunkiem. → Rys. 19
2. W przypadku 2 N podłączyć przewód do gniazda przyłączeniowego zgodnie z poniższym rysunkiem. → Rys. 20
3. W przypadku 1 N podłączyć przewód do gniazda przyłączeniowego zgodnie z poniższym rysunkiem. → Rys. ☐
4. W przypadku 2 L / 2 N podłączyć przewód do gniazda przyłączeniowego zgodnie z poniższym rysunkiem. → Rys. 22

5. Należy zwrócić uwagę na kolory przewodów.

6. BN: brązowy

7. BU: niebieski
   – GN/YE: żółty i zielony
8. BK: czarny

9. GY: szary

10. W razie potrzeby zamontować dołączone mostki miedziane zgodnie ze schematem połączeń.

11. Podłączyć przewody, a następnie dokręcić śruby na gnieździe przyłączeniowym.

12. Przy podłączeniu 1 N\~ lub 2 L / 2 N zgodnie ze schematem 1 odpowiada silnikowi wentylatora.
13. Przy podłączeniu 2 N\~/3 N\~ faza L1 (Grey) odpowiada silnikowi wentylatora.

Mocowanie przewodów w gnieździe przyłączenio- wym

1. Zamocować przewód zasilający wraz z odciążającym uchwytem kablowym.
2. Dokręcić śrubę do odpowiedniej pozycji.

- Nie używać wkrętarki akumulatorowej.

$$ \rightarrow R y s. \boxed {2 3} $$

1. Umieścić przewód w środkowej części gniazda przyłączeniowego, aby ułatwić zamknięcie gniazda przyłączeniowego.
2. Zamknąć pokrywę gniazda przyłączeniowego.

Uwagi dotyczące kanału wylotowego

Producent urządzenia nie ponosi odpowiedzialności za zakłócenia działania spowodowane nieprawidłowym funkcjonowaniem przewodu rurowego.

■ Używać krótkiej, prostej rury wylotowej o możliwie dużej średnicy.
■ Długie, porowate rury wylotowe o licznych zagięciach lub małej średnicy uniemożliwiają osiągnięcie optymalnej mocy wyciągu, a praca wentylatora jest głośniejsza.
■ Stosować rury wylotowe z materiału niepalnego.
■ Aby zapobiec cofaniu się kondensatu, rurę wylotową należy zamontować pod lekkim kątem (spadek 1°).

Kanały płaskie

Stosować kanały płaskie, których przekrój wewnętrzny odpowiada średnicy rur okrągłych:

■ Średnica 150 mm odpowiada ok. 177 cm².
■ W przypadku odmiennych średnic rur należy za- stosować taśmy uszczelniające.
■ Nie używać kanałów płaskich, które ostro zmienia- ją kierunek.

Rury okrągłe

Użyć rur okrągłych o średnicy wewnętrznej 150 mm.

Wskazówki dotyczące trybu pracy w obiegu otwartym

W trybie pracy w obiegu otwartym należy zamontować zawór zwrotny.

Uwagi

• Jeżeli do urządzenia nie dołączono zaworu zwrotnego, można go nabyć w sklepie specjalistycznym.
  ■ W przypadku odprowadzania powietrza wylotowego przez ścianę zewnętrzną konieczne jest zamontowanie teleskopowej skrzynki naściennej.

Kontrola mebla

1. Sprawdzić, czy mebel do zabudowy jest wypoziomowany i ma dostateczną nośność.
   Maksymalny ciężar urządzenia wynosi ok. 25 kg. Blat roboczy przeznaczony do zabudowy urządzenia musi wytrzymać obciążenie ok. 60 kg.

2. Upewnić się, że wykonanie niezbędnych wycięć nie naruszy stabilności mebla do zabudowy.

3. Nośność i stabilność, szczególnie w przypadku cienkich blatów roboczych, należy zapewnić za pomocą odpowiednich konstrukcji stelażowych.

4. Uwzględnić ciężar urządzenia wraz z dodatkowym załadunkiem.

5. Zastosować materiał wzmacniający odporny na wysoką temperaturę i wilgoć.

6. Upewnić się, że mebel do zabudowy jest odporny na temperaturę do 90°C.

7. Nie montować nad innymi urządzeniami, np. nad piekarnikami, urządzeniami chłodniczymi, zmywarkami lub pralkami.

8. Dopiero po zainstalowaniu urządzenia w otworze montażowym należy sprawdzić, czy urządzenie jest płaskie.

9. Istnieje możliwość swobodnego wyboru odległości od szafki górnej. Podczas korzystania z płyty należy wziąć pod uwagę łatwość obsługi i ergonomię.

Montaż szyn mocujących

Zamontować szyny mocujące do mebla.

- Przykleić szyny mocujące do kamiennego blatu roboczego. W przypadku odpornych na działanie wysokich temperatur blatów roboczych z kamienia, do sklejenia metalu i kamienia użyć odpowiedniego kleju.

- Do uszczelniania nie używać silikonu.

→ Rys. 24

Przygotowanie mebla

Wymaganie: Meble do zabudowy są odporne na działanie temperatury do 90°C.

1. Zaznaczyć wycięcie na meblu zgodnie ze szkicem montażowym.

→ Rys. 14

1. Wykonać cztery otwory o średnicy 6 mm.

→ Rys. 25

1. Upewnić się, że kąt między powierzchnią cięcia a blatem roboczym wynosi 90°.

→ Rys. 25

Zachowanie minimalnych odstępów w przypadku montażu nad szufladą

1. Aby wyjąć zbiornik przepływowy przy zamontowanym urządzeniu, uwzględnić minimalne odstępy. → Rys.

2. Zwrócić uwagę na położenie zbiornika przelewowego.

→ Rys. 26

Przygotowanie mebli z zamkniętym obiegiem powietrza z adapterem

Uwagi

• Nie zalecamy montażu bezpośrednio przy nieizolowanej termicznie ścianie zewnętrznej ani na zimnej podłodze (μ ≥ 0,5 W/m² °C).

• Nie podłączać bocznego wyjścia powietrza bezpośrednio do innych urządzeń bez płyt przegradzających. Jeśli nie można zamontować płyt przegradzających, patrz Inne opcje montażu.

• Dla wycięcia w tylnej ściance należy zwrócić uwagę na odpowiednie wymiary podczas łączenia z adapterem.

→ Rys. 27

1. Zmierzyć grubość blatu roboczego. Przenieść pomiar na szablon, narysować odpowiadającą jej li- nie.

→ Rys. 28

1. Na szablonie ciąć po zaznaczonej linii grubości blatu roboczego A, linii środka cięcia B oraz linii odniesienia do wewnętrznego wylotu powietrza C.

2. Zaznaczyć środek wycięcia w blacie roboczym jako linię środkową na tylnej ściance mebla.

→ Rys. 29

1. Szablon wyrównać względem środkowej linii tylnej ścianki mebla i dolnej krawędzi blatu roboczego.

2. Wycięcie w tylnej ściance wykonać zgodnie z szablonem.

3. Po wykonaniu wycięć usunąć wióry.

4. Krawędzie cięcia zabezpieczyć środkiem żaroodpornym i odpowiednio uszczelnić.

→ Rys. 25

Wentylacja

1. W przypadku trybu pracy w obiegu zamkniętym w listwie cokołowej mebla wykonać otwór wylotowy powietrza.

- Minimalny przekrój wylotu powietrza powinien mieć ok. 400 cm².

- Aby zminimalizować przewiew i niepożądane odgłosy, otwór wylotowy w przestonie cokołu musi być możliwe jak największy.

1. W celu zapewnienia prawidłowej pracy urządzenia należy zadbać o odpowiednią wentylację płyty grzewczej poprzez otwór wylotowy powietrza o minimalnym przekroju 200 cm² w szafce dolnej.

Montaż urządzenia z obiegiem zamkniętym, z adapterem

Mocowanie uszczelki na adapterze

- Zamocować uszczelkę na adapterze maksymalnie 5 mm do krawędzi.

→ Rys. 30

Podłączanie adaptera

1. Oczyścić i odtłuścić powierzchnię klejenia wokół wycięcia w tylnej ścianie mebla.

2. Adapter umieścić w otworze wylotowym z tyłu płyty grzewczej.

→ Rys. 31

1. Usunąć folię ochronną taśmy klejącej z adaptera. → Rys. 32

Umieszczenie urządzenia w wycięciu blatu roboczego

1. Upewnić się, że przewod przyłączeniowy jest połączony z urządzeniem.

2. Ostrożnie włożyć urządzenie w wycięcie blatu roboczego.

→ Rys. 33

Mocowanie adaptera

1. Przytrzymać adapter za środkowe mocowanie, przesunąć go za pomocą bocznych mocowań w kierunku tylnej ścianki mebla w szafce dolnej i przykleić.

$$ \rightarrow R y s. \boxed {3 4} $$

1. W razie potrzeby zamocować adapter za pomocą śrub.

$$ \rightarrow R y s. \boxed {3 5} $$

Przygotowanie mebli dla zamkniętego obiegu z kanałem recyrkulacji powietrza

1. W razie konieczności usunąć tylną ściankę mebla.

2. W połączeniu z kanałem płaskim, zwrócić uwagę na odpowiednie wymiary dla wycięcia w tylnej ścianie.

$$ \rightarrow R y s. \boxed {3 6} $$

1. W przypadku trybu pracy w obiegu zamkniętym w listwie cokołowej mebla wykonać otwór wylotowy powietrza.

- Minimalny przekrój wylotu powietrza powinien mieć ok. 400 cm².

- Aby zminimalizować przewiew i niepożądane odgłosy, otwór wylotowy w przestonie cokołu musi być możliwie jak największy.

1. W celu zapewnienia prawidłowej pracy urządzenia należy zadbać o odpowiednią wentylację płyty grzewczej poprzez otwór wylotowy powietrza o minimalnym przekroju 200 cm² w szafce dolnej.

2. Po wykonaniu wycięć usunąć wióry.

3. Krawędzie cięcia zabezpieczyć środkiem żaroodpornym i odpowiednio uszczelnić.

$$ \rightarrow R y s. \boxed {3 7} $$

Montaż urządzenia z obiegiem zamkniętym i kanałem recyrkulacji powietrza

1. W przypadku pracy w obiegu zamkniętym należy zastosować uszczelkę, kanał recyrkulacji powietrza, dyfuzor i filtry zapachów.

2. Należy zwrócić uwagę na wymiary różnych kolan kanałów płaskich. → Strona 64

Mocowanie uszczelki

- Zamocować dostarczoną uszczelkę w kanale płaskim powietrza maks. 5 mm od krawędzi.

$$ \rightarrow R y s. \boxed {3 8} $$

Montaż kanału płaskiego

- Włożyć płaskie zagięcie kanału do otworu wylotowego z tytu urządzenia.

$$ \rightarrow R y s. \boxed {3 9} $$

Umieszczenie urządzenia w wycięciu blatu roboczego

1. Upewnić się, że przewod przyłączeniowy jest połączony z urządzeniem.

2. Ostrożnie włożyć urządzenie w wycięcie blatu roboczego.

$$ \rightarrow R y s. \boxed {4 0} $$

Wykonanie połączeń rurowych między urządzeniem a dyfuzorem

1. Połączyć ze sobą elementy kanału recyrkulacji powietrza.

- Zamocować łączniki kanałów płaskich poprzez zatrzaśnięcie.

- Dodatkowo zamocować poprzez skręcenie łączników kanałów płaskich za pomocą 4 śrub do tworzyw sztucznych PT 4x8 mm.

$$ \rightarrow R y s. \boxed {4 1} $$

1. Połączyć kanał recyrkulacji powietrza z kanałem płaskim z tyłu płyty grzewczej.

$$ \rightarrow R y s. \text { 42 } $$

1. Podłączyć dyfuzor do kanału recyrkulacji powietrza.

$$ \rightarrow R y s. \boxed {4 3} $$

Przygotowanie mebla do pracy w trybie obiegu otwartego

1. W razie konieczności usunąć tylną ściankę mebla.

2. W połączeniu z kanałem płaskim, zwrócić uwagę na odpowiednie wymiary dla wycięcia w tylnej ścianie.

$$ \rightarrow R y s. \boxed {4 4} $$

1. Po wykonaniu wycięć usunąć wióry.

2. Krawędzie cięcia zabezpieczyć środkiem żaroodpornym i odpowiednio uszczelnić.

$$ \rightarrow R y s. \boxed {3 7} $$

Montaż urządzenia przeznaczonego do pracy w trybie obiegu otwartego

1. W przypadku pracy w obiegu otwartym należy zastosować uszczelkę i filtry akustyczne.

2. Przestrzegać uwag dotyczących kanału wylotowego. → Strona 66

Mocowanie uszczelki

- Zamocować dostarczoną uszczelkę w kanale płaskim powietrza maks. 5 mm od krawędzi.

$$ \rightarrow R y s. \boxed {3 8} $$

Wykonanie połączeń rurowych

1. Włożyć płaskie zagięcie kanału do otworu wylotowego z tyłu urządzenia.

$$ \rightarrow R y s. \boxed {3 9} $$

1. W razie potrzeby należy zamontować kolejne elementy instalacji rurowej.

Umieszczenie urządzenia w wycięciu blatu roboczego

1. Upewnić się, że przewod przyłączeniowy jest połączony z urządzeniem.

2. Ostrożnie włożyć urządzenie w wycięcie blatu roboczego.

$$ \rightarrow R y s. \boxed {4 0} $$

Podłączenie do otworu wylotowego

1. Rurę powietrza odlotowego przymocować na złączce kanału płaskiego.

2. Wykonać połączenie z otworem powietrza wylotowego.

3. Miejsca połączenia odpowiednio uszczelnić.

Wkładanie filtrów

Uwaga: Do trybu pracy w obiegu zamkniętym za- montować filtr zapachów.

Do trybu pracy w obiegu otwartym zamontować filtr akustyczny.

1. Uważać na kierunek przepływu powietrza filtrów.

2. Dwa z filtrów włożyć po lewej i po prawej stronie do urządzenia i przesunąć do przodu.

$$ \rightarrow R \mathrm{ys}, \boxed {4 5} $$

1. Pozostałe filtry włożyć po lewej i po prawej stronie do urządzenia.

$$ \rightarrow R y s. \boxed {4 6} $$

Montaż filtra przeciwtłuszczowego

▶ Włożyć filtr przeciwtłuszczowy.

$$ \rightarrow R y s. \boxed {4 7} $$

Podłączanie do instalacji elektrycznej

1. Należy przestrzegać danych dotyczących połączeń podanych na tabliczce znamionowej.

2. W przypadku 3 N podłączyć przewód do gniazda przyłączeniowego zgodnie z rysunkiem.

$$ \rightarrow R y s. \boxed {4 8} $$

1. W przypadku 2 N podłączyć przewód do gniazda przyłączeniowego zgodnie z rysunkiem.

$$ \rightarrow R y s. \boxed {4 9} $$

1. W przypadku 1 N podłączyć przewód do gniazda przyłączeniowego zgodnie z rysunkiem.

$$ \rightarrow R y s. \boxed {5 0} $$

1. W przypadku 2 L/2 N podłączyć przewód do gniazda przyłączeniowego zgodnie z rysunkiem. → Rys. 51

2. Należy zwrócić uwagę na kolory przewodów.

3. BN: brązowy

4. BU: niebieski
   – GN/YE: żółty i zielony
5. BK: czarny

6. GY: szary

7. W zależności od rodzaju przyłącza, w razie potrzeby ułożyć dostarczone fabrycznie końcówki kablowe w inny sposób.

8. Aby w razie potrzeby połączyć dwa przewody, użyć końcówki kablowej.

9. Skrócić żyły przewodów.

10. Usunąć izolację.

Kontrola działania

1. Włączyć urządzenie.

2. Jeżeli świeci się 0400bE0513ądzenie nie jest prawidłowo podłączone. → "Kontrola i korekta przyłącza elektrycznego", Strona 69

3. Jeśli na wyświetlaczu urządzenia nie pojawi się żaden błąd, sprawdzić działanie systemu wentylacyjnego na podstawie instrukcji obsługi.

Kontrola i korekta przyłącza elektrycznego

1. Odłączyć urządzenie od prądu.
2. Sprawdzić, czy podłączenia od strony urządzenia i od strony budynku odpowiadają schematowi połączeń zawartemu w niniejszej instrukcji montażu. → "Przygotowanie przyłącza elektrycznego", Strona 66 → "Podłączanie do instalacji elektrycznej", Strona 68
3. W przypadku 3 N należy postępować zgodnie z poniższym rysunkiem. → Rys. 52
4. W przypadku 2 N należy postępować zgodnie z poniższym rysunkiem. → Rys. 53
5. W przypadku 1 N należy postępować zgodnie z poniższym rysunkiem. → Rys. 54

Przełączanie wyświetlacza na tryb obiegu otwartego

1. W razie potrzeby dla obiegu otwartego należy odpowiednio przełączyć w ustawieniach podstawowych wyświetlacz sterownika elektronicznego.
2. Patrz rozdział Ustawienia podstawowe w instrukcji obsługi.

Demontaż urządzenia

UWAGA!

Narzędzia mogą uszkodzić ramę urządzenia.

▶ Nie wyciągać urządzenia od góry.

1. Odłączyć urządzenie od sieci elektrycznej.
2. Usunąć kanał wentylacyjny lub odkręcić połączenia stosowane w trybie obiegu zamkniętego.
3. Wypchnąć urządzenie od dołu.

tr

Teslimat kapsamı
