Тип продукта	Батарейная рукоятка для фотокамер Olympus
Бренд	Olympus
Модель	HLD-10
Питание	Литий-ионная батарея BLX-1 × 1
Размеры (Д × В × Ш)	Приблизительно 132,6 × 57,9 × 69,9 мм
Вес (без батареи и крышки)	Приблизительно 242 г
Рабочая температура	от -10 °C до 40 °C
Рабочая влажность	30 % - 90 %
Защита от брызг	IPX3 (при установке на камеру)
Пылезащита	IP5X (внутренний тест)
Основные функции	Вертикальный спуск, переднее/заднее колесико, кнопки ‡ (компенсация экспозиции), ISO, AF-ON, мультиселектор, блокировка вертикальной съемки
Совместимость	Разработана для совместимых фотокамер Olympus (проверьте руководство камеры)
Крепление	С помощью фиксирующего колесика на камере
Уход и очистка	Протирайте мягкой сухой тканью. Не используйте растворители, бензин или летучие чистящие средства. Очищайте контакты сухой тканью.
Безопасность	Используйте только указанные батареи. Выключайте устройство перед установкой/снятием. Не прикасайтесь к контактам. Избегайте экстремальных температур и влажности.
Запасные части и ремонтопригодность	Обратитесь в службу поддержки Olympus для получения запчастей и ремонта.
Общая информация	Характеристики могут быть изменены без уведомления. Соответствует директивам FCC и CE. Не выбрасывать с бытовыми отходами в ЕС.

Часто задаваемые вопросы - HLD10 OLYMPUS

Как закрепить HLD-10 на камере?

Выключите камеру, затем совместите HLD-10 с разъемом и поверните фиксирующее колесико, чтобы зафиксировать его. См. рисунок 1 в руководстве.

Какую батарею использовать с HLD-10?

Используйте только литий-ионную батарею BLX-1, указанную Olympus.

Совместим ли HLD-10 со всеми камерами Olympus?

Нет, он предназначен для использования только с определенными фотокамерами Olympus. Проверьте совместимость в руководстве вашей камеры.

Как чистить контакты HLD-10?

Используйте мягкую сухую ткань для удаления грязи. Никогда не используйте влажную ткань или химические вещества.

Что делать, если индикатор CHARGE не загорается?

Убедитесь, что батарея вставлена правильно и устройство включено. Если проблема не исчезнет, обратитесь в службу поддержки Olympus.

Можно ли использовать HLD-10 под дождем?

HLD-10 обеспечивает защиту IPX3 от брызг при установке, но не является водонепроницаемым. Избегайте длительного воздействия дождя.

Как снять HLD-10?

Выключите устройство, открутите фиксирующее колесико в обратном направлении, затем аккуратно снимите рукоятку.

Что означает индикатор CHARGE?

Индикатор CHARGE (⑦) показывает состояние заряда батареи при ее установке. Для цветовых кодов обратитесь к руководству.

Добавляет ли HLD-10 функции к камере?

Да, он предоставляет вертикальный спуск, дополнительные колесики и кнопки для удобства съемки в портретной ориентации.

Где я могу найти полное руководство?

Полное руководство доступно для бесплатного скачивания на сайте notice-facile.com или на сайте поддержки Olympus.

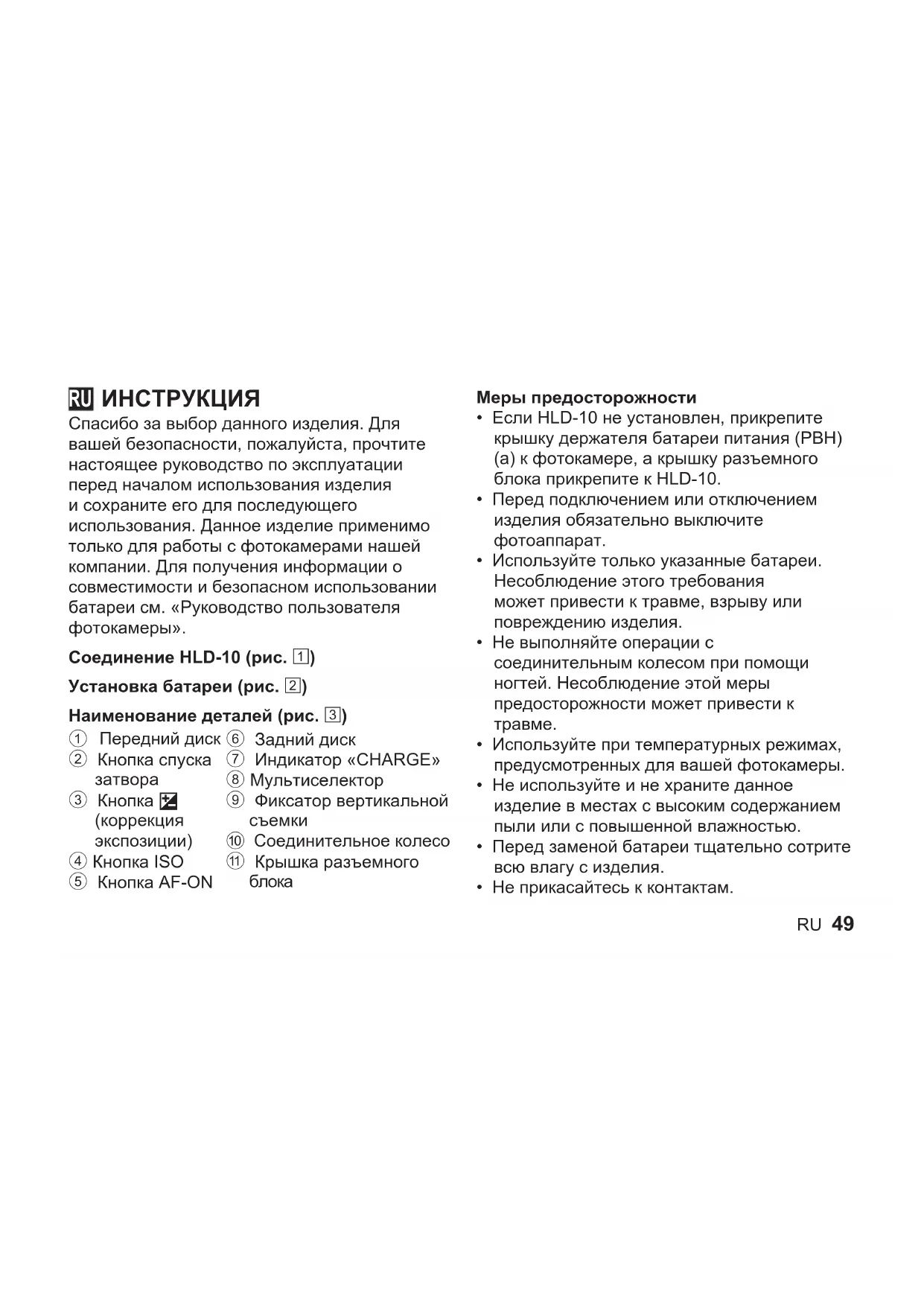

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HLD10 OLYMPUS

Спасибо за выбор данного изделия. Для вашей безопасности, пожалуйста, прочтите настоящее руководство по эксплуатации перед началом использования изделия и сохраните его для последующего использования. Данное изделие применимо только для работы с фотокамерами нашей компании. Для получения информации о совместимости и безопасном использовании батареи см. «Руководство пользователя фотокамеры».

Соединение HLD-10 (рис. 1)

Установка батареи (рис. 2)

Наименование деталей (рис. 3)

① Передний диск ⑥ Задний диск
② Кнопка спуска ⑦ Индикатор «CHARGE»
затвора ⑧ Мультиселектор
③ Кнопка 📋 (коррекция) ⑨ Фиксатор вертикальной съемки
экспозиции) ⑩ Соединительное колесо
④ Кнопка ISO ⑪ Крышка разъемного
⑤ Кнопка AF-ON блока

Меры предосторожности

• Если HLD-10 не установлен, прикрепите крышку держателя батареи питания (РВН) (а) к фотокамере, а крышку разъемного блока прикрепите к HLD-10.
• Перед подключением или отключением изделия обязательно выключите фотоаппарат.
• Используйте только указанные батареи. Несоблюдение этого требования может привести к травме, взрыву или повреждению изделия.
• Не выполняйте операции с соединительным колесом при помощи ногтей. Несоблюдение этой меры предосторожности может привести к травме.
• Используйте при температурных режимах, предусмотренных для вашей фотокамеры.
• Не используйте и не храните данное изделие в местах с высоким содержанием пыли или с повышенной влажностью.
  • Перед заменой батареи тщательно сотрите всю влагу с изделия.

• Не прикасайтесь к контактам.

• Удаляйте грязь с контактов и других участков при помощи мягкой, сухой ткани. Не используйте влажную ткань, растворитель, бензол или другие летучие очистители.

• В случае замены аккумулятора на другой аккумулятор неподходящего типа возникает риск взрыва.
• Не используйте литий-ионные аккумуляторы при низкой температуре окружающей среды. Это может привести к выделению тепла, возгоранию или взрыву.
• Мы не несем ответственности за нарушения местных норм, вызванные использованием этого изделия в юрисдикциях за пределами страны или региона продажи.

Спецификация

Источник питания	BLX-1 литий-ионная батарея ×1
Размеры (Ш×В×Г)	Прибл. 132,6 × 57,9 × 69,9 мм

Вес (без батареи икрышки разъемногоблока)	Прибл. 242 г
Температура/влажность(эксплуатация)	-10 ^ - 40 ^ / 30% - 90%
Температура/влажность(хранение)	-20 ^ - 60 ^ / 10% - 90%
Защита от брызг(при установке нафотокамеру)	IPX3
Пыленепроница-емость	IP5X (испытания,проводимыеразработчиком)

Примечание: более подробная информация о водо- и пыленепроницаемости доступна на нашем веб-сайте поддержки.
Спецификации могут быть изменены без предварительного уведомления и каких-либо обязательств со стороны изготовителя.

Для пользователей в Евразия

Наименование продукции:

Аккумуляторный держатель

Модели:

HLD-10

Торговой марки:

OM Digital Solutions Corporation

Страна-производитель:

Указано на упаковке.

Срок службы:

48 месяцев

Производитель:

OM Digital Solutions Corporation

49-3 Takakura-machi, Hachioji-shi, Tokyo

192-0033, Japan

Импортер в Российскую Федерацию:

ООО «Диджитал Импресс»

Россия, МОСКВА, ПРОЕЗД 5-Й

ДОНСКОЙ, ДОМ 21Б, СТРОЕНИЕ 10,

ЭТ/ПОМ/КОМ 2/1/465

тел. [phone]

Дата изготовления

Дату изготовления данного изделия можно узнать по номеру партии на нижней части устройства. Дата изготовления кодирована следующим образом:

000A

1 Год 2 Месяц / 3 День
M=2021 1=1	11=B 2	1=M 31=X
N=2022 2=2	12=C 22=N
P=2023	3=3	13=D	23=P
Q=2024	4=4	14=E	24=Q
R=2025	5=5 15=F 25=R
S=2026	6=6	16=G 26=S
T=2027	7=7	17=H	27=T
U=2028	8=8	18=J 28=U
V=2029	9=9	19=K 29=V
W=2030	10=A 20=L 30=W
X=2031
