РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VK7320NHAB LG

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

VK7320*****

В данном руководстве содержатся важные сведения по безопасному использованию и обслуживанию пылесоса. В целях безопасности особенно внимательно прочтите все сведения, приведенные на страницах 11, 12 и 13. Храните данное руководство под рукой, чтобы в любое время обратиться к нему для справки.

Table of contents Table des matières Содержание

Важные указания по технике безопасности .... 11\~13

How to use 14\~29

Utilisation

Использование

Эксплуатация пылесоса

Использование насадки для ковра и пола / Насадка для твердого покрытия пола

Using carpet master nozzle and mini turbine nozzle 18

Использование основной насадки для ковра и мини турбощетки

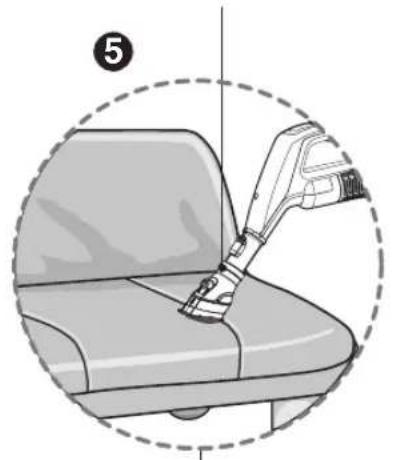

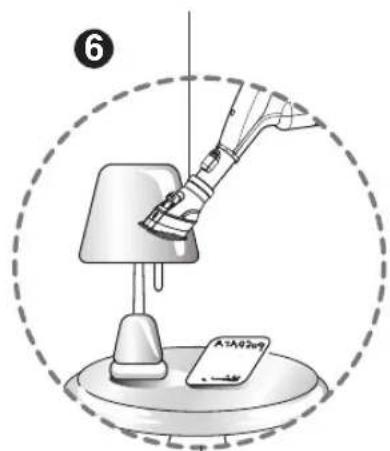

Использование насадки «2 в 1»

Using the accessory nozzles.... 20

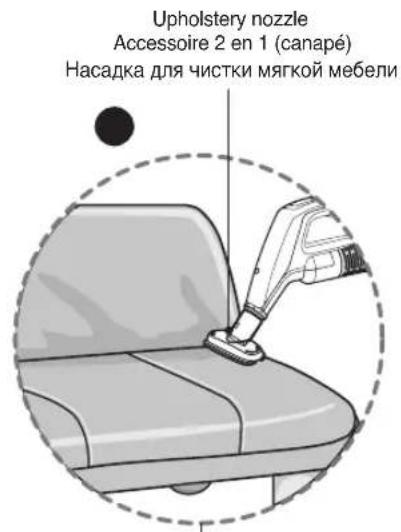

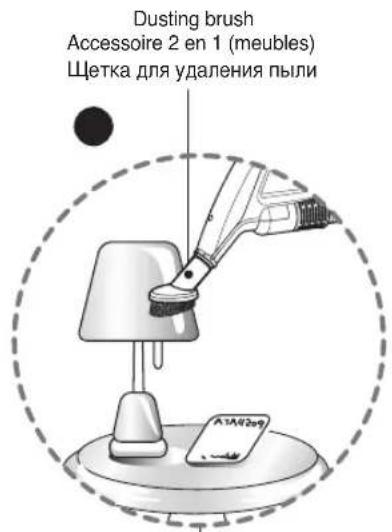

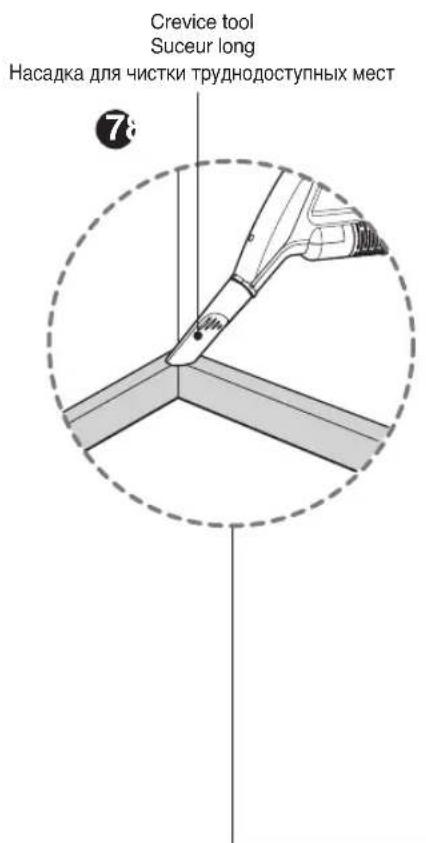

Использование дополнительных насадок

Using sani punch nozzle.... 21\~25

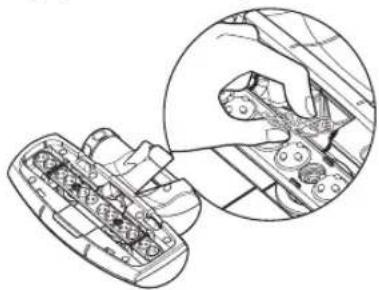

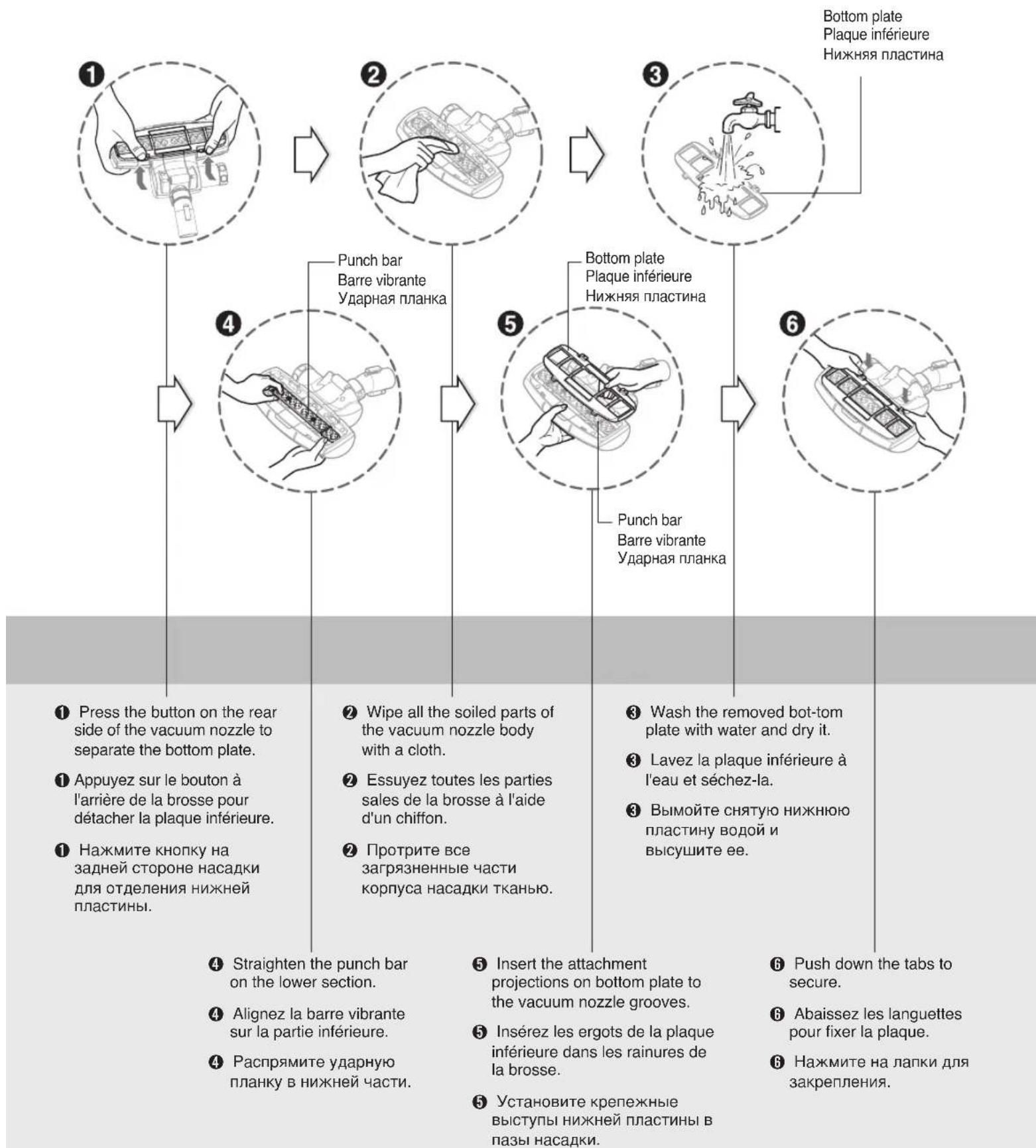

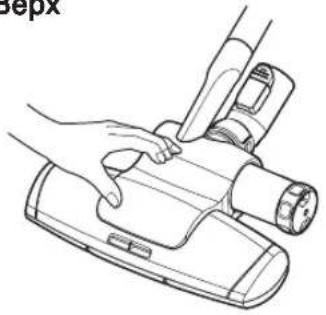

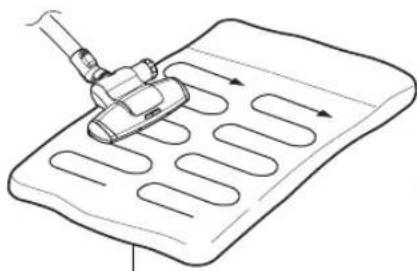

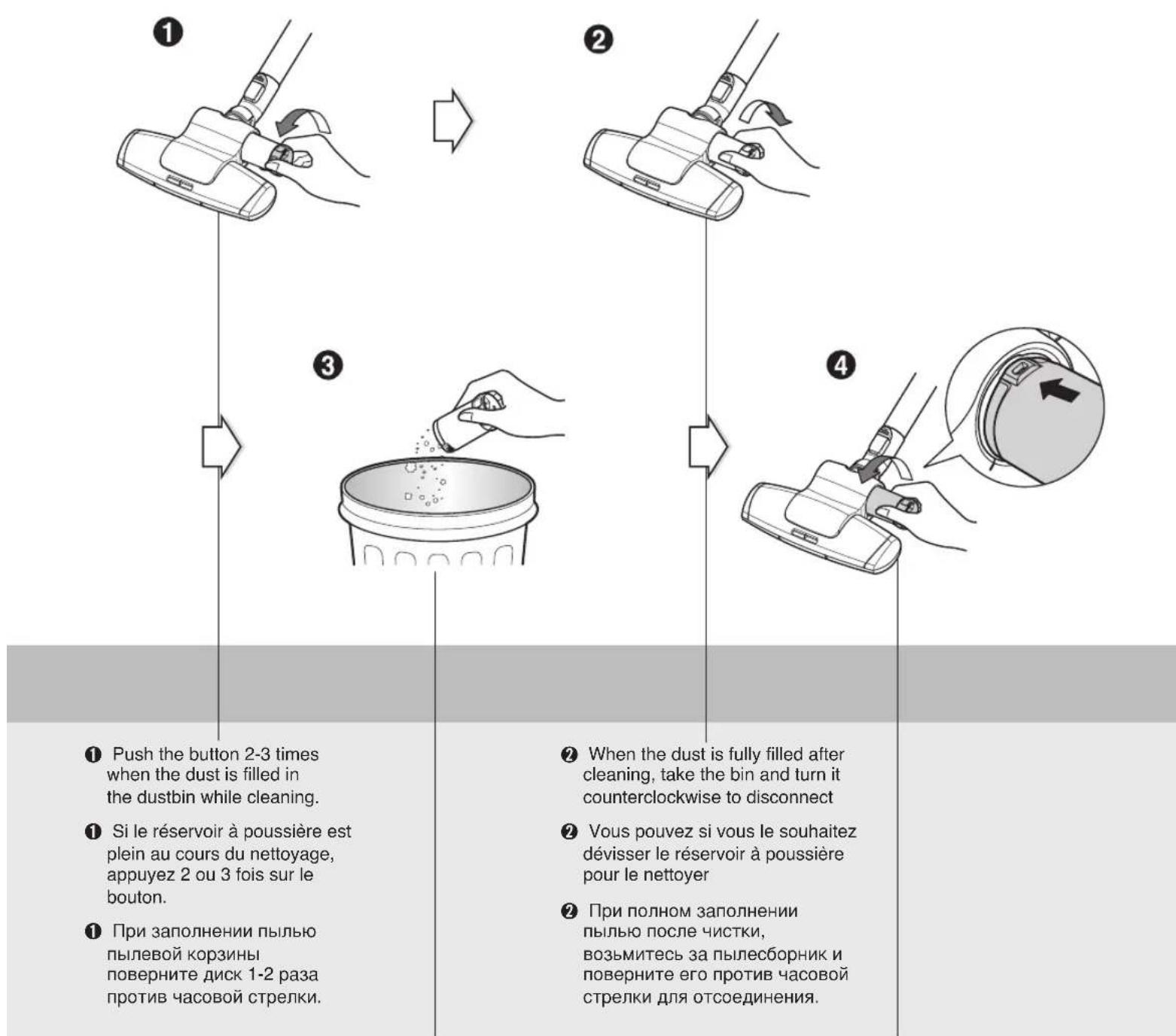

Использование активной насадки Sani punch

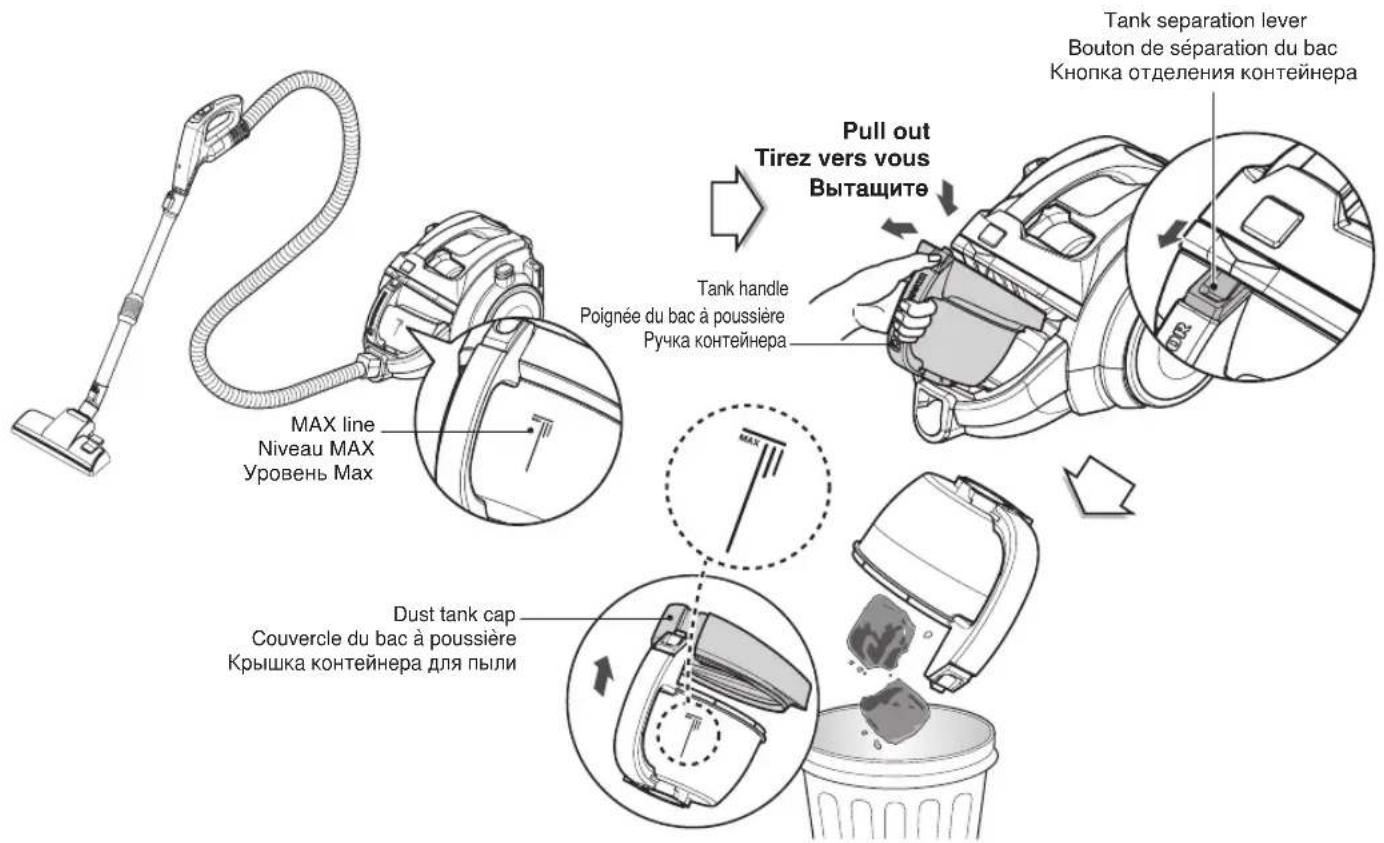

Emptying dust tank 26

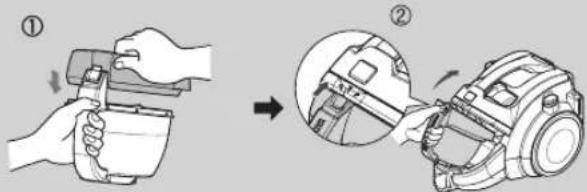

Удаление пыли из контейнера для пыли

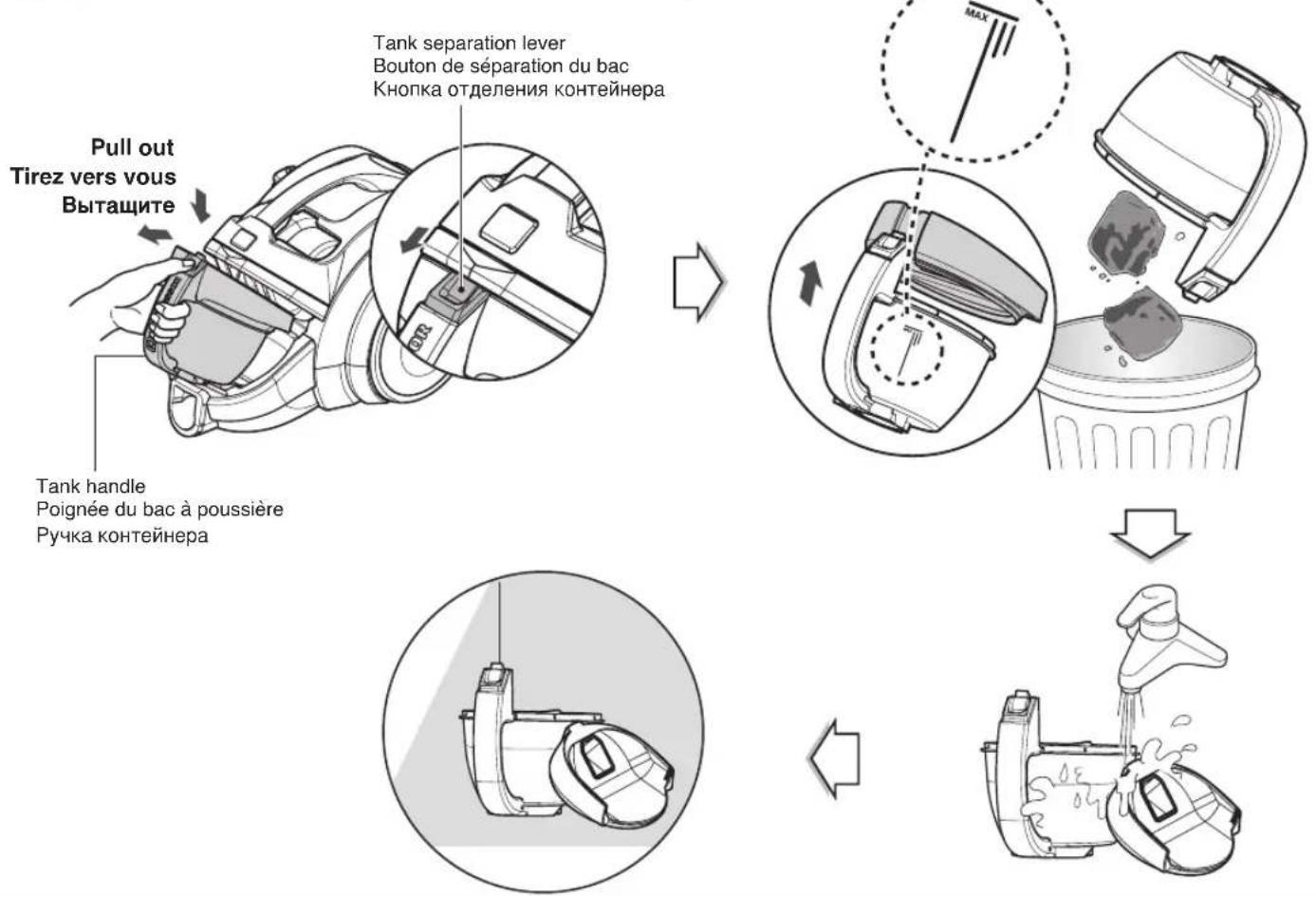

Очистка пылесборника

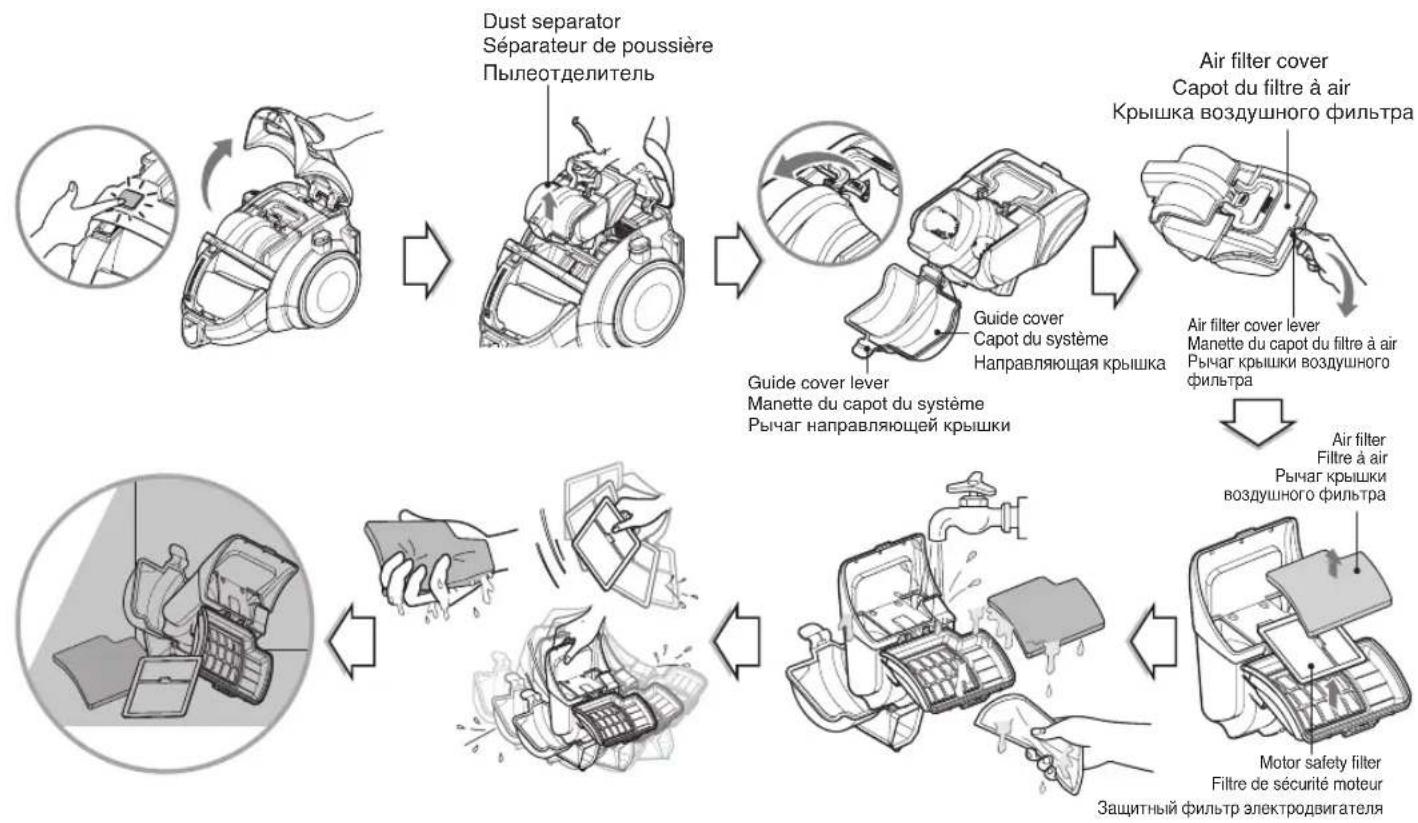

Очистка воздушного фильтра и защитного фильтра двигателя

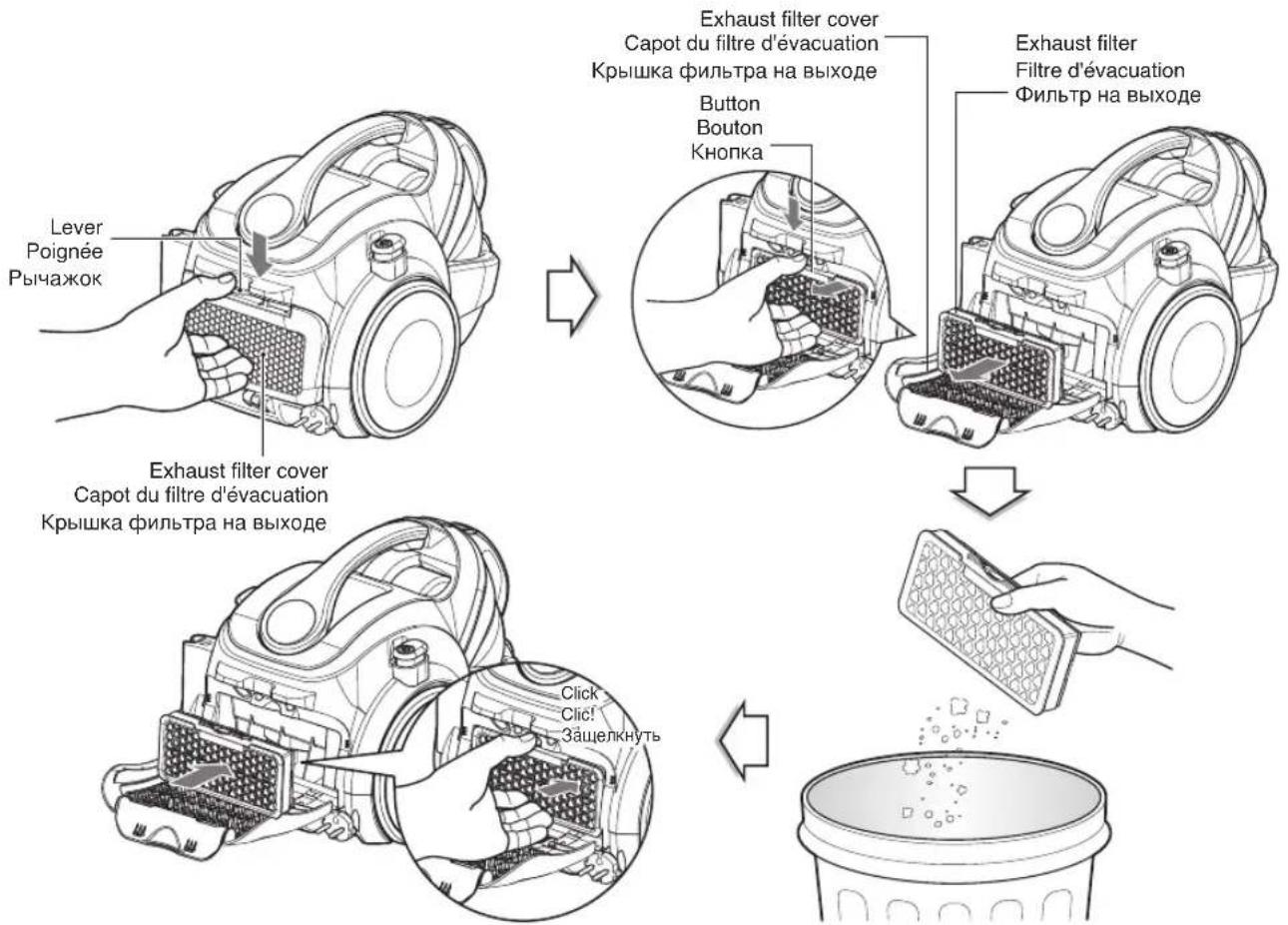

Очистка выходного фильтра

Что делать, если пылесос не работает

Что делать при уменьшении мощности всасывания

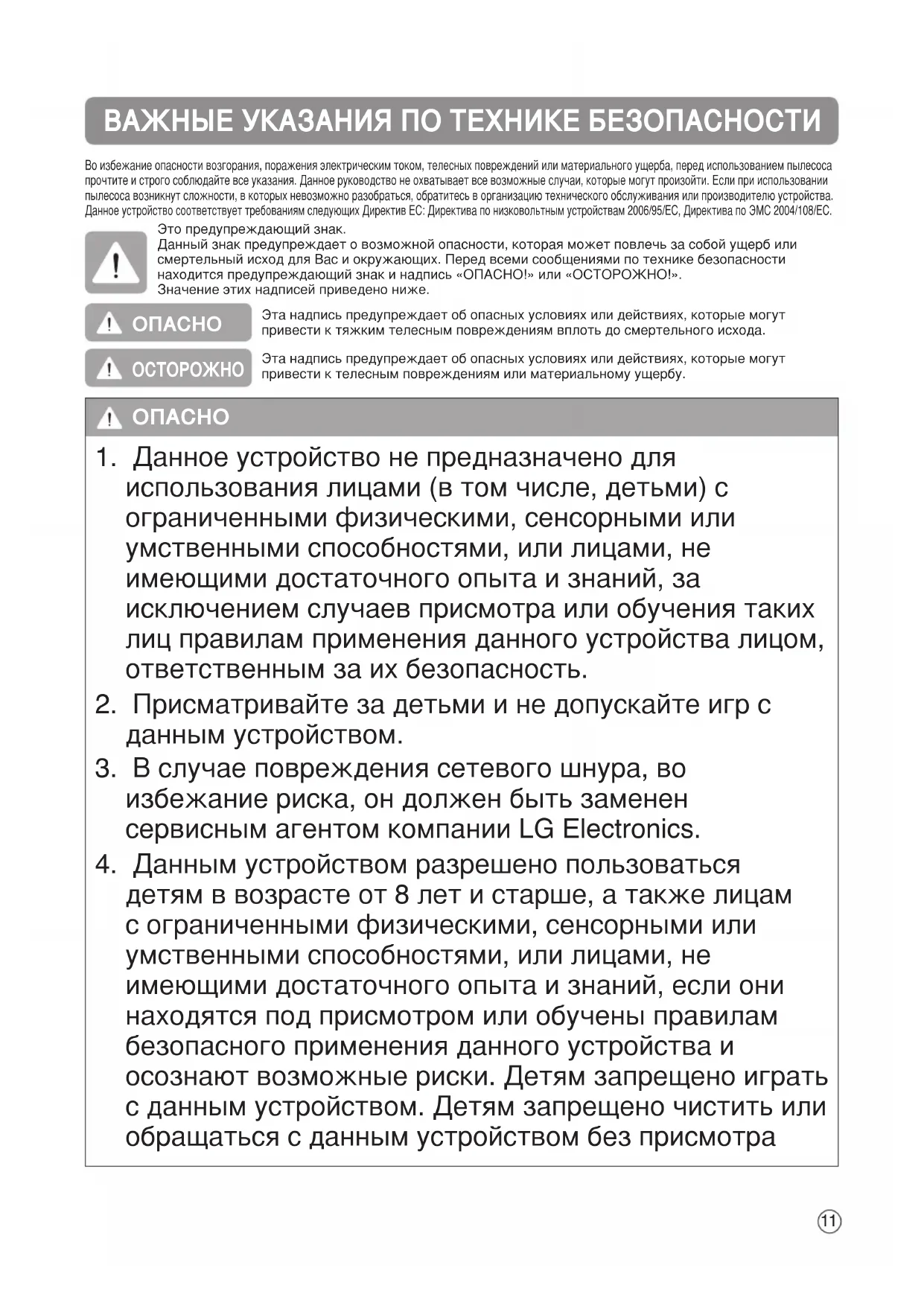

ВАЖНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Во избежание опасности возгорания, поражения электрическим током, телесных повреждений или материального ущерба, перед использованием пылесоса прочтите и строго соблюдайте все указания. Данное руководство не охватывает все возможные случаи, которые могут произойти. Если при использовании пылесоса возникнут сложности, в которых невозможно разобраться, обратитесь в организацию технического обслуживания или производителю устройства. Данное устройство соответствует требованиям следующих Директив ЕС: Директива по низковольтным устройствам 2006/95/ЕС, Директива по ЭМС 2004/108/ЕС.

Это предупреждающий знак.

Данный знак предупреждает о возможной опасности, которая может повлечь за собой ущерб или смертельный исход для Вас и окружающих. Перед всеми сообщениями по технике безопасности находится предупреждающий знак и надпись «ОПАСНО!» или «ОСТОРОЖНО!». Значение этих надписей приведено ниже.

ОПАСНО

Эта надпись предупреждает об опасных условиях или действиях, которые могут привести к тяжким телесным повреждениям вплоть до смертельного исхода.

ОСТОРОЖНО

Эта надпись предупреждает об опасных условиях или действиях, которые могут привести к телесным повреждениям или материальному ущербу.

ОПАСНО

1. Данное устройство не предназначено для использования лицами (в том числе, детьми) с ограниченными физическими, сенсорными или умственными способностями, или лицами, не имеющими достаточного опыта и знаний, за исключением случаев присмотра или обучения таких лиц правилам применения данного устройства лицом, ответственным за их безопасность.
2. Присматривайте за детьми и не допускайте игр с данным устройством.
3. В случае повреждения сетевого шнура, во избежание риска, он должен быть заменен сервисным агентом компании LG Electronics.
4. Данным устройством разрешено пользоваться детям в возрасте от 8 лет и старше, а также лицам с ограниченными физическими, сенсорными или умственными способностями, или лицами, не имеющими достаточного опыта и знаний, если они находятся под присмотром или обучены правилам безопасного применения данного устройства и осознают возможные риски. Детям запрещено играть с данным устройством. Детям запрещено чистить или обращаться с данным устройством без присмотра

! ОПАСНО

- Подключайте изделие к сети, только если переключатель находится в положении OFF (ВЫКЛ.). Несоблюдение этого условия может привести к травме или повреждению изделия.

- Храните изделие в недоступном для детей месте и остерегайтесь препятствий при сматывании шнура во избежание получения травмы.

При сматывании шнур перемещается быстро.

• Перед обслуживанием, чисткой или после эксплуатации изделия необходимо отключить его от сети.

Несоблюдение этого условия может привести к поражению электрическим током или травме.

- Не используйте пылесос для сбора горящих или дымящихся предметов, например сигарет или горячего пепла.

Это может привести к поражению огнем или электрическим током, даже к летальному исходу.

- Не используйте пылесос для сбора огнеопасных или взрывоопасных веществ, например бензина, бензола, растворителей, пропана (в жидком или газообразном состоянии).

Пары этих веществ могут вызвать возгорание или взрыв. Это может привести к смерти или травме.

- Не прикасайтесь мокрыми руками к пылесосу и вилке шнура электропитания.

Это может привести к смерти или поражению электрическим током.

- Не отсоединяйте вилку от розетки, потянув за шнур электропитания.

Это может привести к повреждению изделия или поражению электрическим током. Чтобы отсоединить изделие от сети, возьмитесь за вилку, а не за шнур.

- Держите волосы, одежду, пальцы и остальные части тела на достаточном расстоянии от отверстий и движущихся частей.

Несоблюдение этого условия может привести к поражению электрическим током или травме.

- Не переносите и не перемещайте пылесос за шнур, не используйте шнур в качестве ручки для переноса, не пережимайте шнур дверью и не тяните его через острые края или углы. Не пережимайте шнур колесами пылесоса. Держите шнур вдали от нагретых поверхностей.

Несоблюдение этого условия может привести к поражению электрическим током или огнем, к травме или повреждению изделия.

- Не допускайте использование пылесоса в качестве игрушки. Если пылесосом пользуются дети или если они находятся рядом, будьте предельно внимательны.

Несоблюдение этого условия может привести к смерти или поражению электрическим током.

- Не допускайте использование пылесоса в качестве игрушки. Если пылесосом пользуются дети или если они находятся рядом, будьте предельно внимательны.

Несоблюдение этого условия может привести к травме или повреждению изделия.

• Не используйте пылесос при повреждении или неисправности шнура электропитания или вилки. Несоблюдение этого условия может привести к травме или повреждению изделия. В таких случаях во избежание неблагоприятных последствий свяжитесь с представителем сервисной службы LG Electronics.
• Если пылесос попал в воду, не используйте его до проведения ремонта.

Несоблюдение этого условия может привести к травме или повреждению изделия. В таких случаях во избежание неблагоприятных последствий свяжитесь с представителем сервисной службы LG Electronics.

- Не используйте пылесос при отсутствии или повреждении каких-либо деталей.

Несоблюдение этого условия может привести к травме или повреждению изделия. В таких случаях во избежание неблагоприятных последствий свяжитесь с представителем сервисной службы LG Electronics.

- При эксплуатации данного пылесоса не используйте удлинитель.

Несоблюдение этого условия может привести к возгоранию или повреждению изделия.

- Для включения в сеть используйте только подходящее напряжение.

Использование неподходящего напряжения может привести к повреждению двигателя и возможной травме пользователя. Правильное напряжение указано на нижней части пылесоса.

• Перед отсоединением вилки из розетки отключите все элементы управления.

Несоблюдение этого условия может привести к поражению электрическим током или травме.

- Категорически запрещается разбирать или изменять конструкцию вилки.

Несоблюдение этого условия может привести к поражению электрическим током, травме или повреждению изделия. Это может привести к смерти. Если тип вилки не соответствует типу розетки, свяжитесь с квалифицированным специалистом для установки соответствующей розетки. Если кабель питания поврежден, во избежание неблагоприятных последствий он должен быть заменен представителем изготовителя, сотрудником сервисного центра или другим квалифицированным специалистом.

- Ремонт электрических приборов должен осуществляться только квалифицированными специалистами.

Неправильный ремонт может привести к серьезным последствиям для пользователя.

- Не подносите пальцы к движущейся части двигателя. Несоблюдение этого условия может привести к травме.

Шестеренки ×

ОСТОРОЖНО

- Не помещайте посторонние предметы в непредназначенные для этого отверстия прибора. Несоблюдение этого условия может привести к повреждению изделия.

- Не используйте изделие с заблокированными отверстиями:держите их свободными от пыли, комков грязи, волос и других материалов, снижающих скорость воздушного потока.

Несоблюдение этого условия может привести к повреждению изделия.

- Не используйте пылесос без контейнера для сбора пыли и/или установленных фильтров.

Несоблюдение этого условия может привести к повреждению изделия.

- Всегда очищайте контейнер для сбора пыли после уборки с использованием средств для чистки ковров, освежителей, порошков и после уборки мелкой пыли.

Эти вещества засоряют фильтры, снижают скорость воздушного потока и могут привести к повреждению пылесоса. Отсутствие очистки контейнера от пыли может привести к необратимым повреждениям пылесоса.

- Не используйте пылесос для сбора твердых острых предметов, маленьких игрушек, булавок, скрепок и т. д.

Они могут повредить пылесос или контейнер для пыли.

• Храните пылесос в помещениях.

После использования ставьте пылесос в место для хранения, чтобы он не мешал передвижению.

- Пылесос не предназначен для использования маленькими детьми и пожилыми людьми, находящимися без присмотра.

Несоблюдение этого условия может привести к травме или повреждению изделия.

- Используйте только детали, изготовленные или рекомендованные представителями сервисной службы LG Electronics.

Несоблюдение этого условия может привести к повреждению изделия.

- При эксплуатации изделия точно следуйте указаниям, приведенным в данном руководстве. Используйте только приспособления и дополнительные принадлежности, рекомендованные или одобренные LG.

Несоблюдение этого условия может привести к травме или повреждению изделия.

• Для предотвращения травм и падения изделия при очистке лестниц, всегда ставьте пылесос у подножья лестницы.

Несоблюдение этого условия может привести к травме или повреждению изделия.

- Используйте дополнительные насадки в режиме очистки мягкой мебели.

Несоблюдение этого условия может привести к повреждению изделия.

- Не беритесь за ручку контейнера для сбора пыли при перемещении пылесоса.

Корпус пылесоса может упасть при отделении контейнера и корпуса. Несоблюдение этого условия может привести к травме или повреждению изделия. При перемещении пылесоса следует браться за ручку для переноски. (стр. 27)

- Если после очистки контейнера для сбора пыли загорается предупредительный сигнал, очистите воздушный фильтр.

Несоблюдение этого условия может привести к повреждению изделия.

- Перед установкой в пылесос убедитесь, что фильтры (выходной фильтр и защитный фильтр электродвигателя) полностью сухие.

Несоблюдение этого условия может привести к повреждению изделия.

- Не сушите фильтры в духовом шкафу или микроволновой печи.

Несоблюдение этого условия может привести к возгоранию.

- Не сушите фильтры в сушилке для белья.

Несоблюдение этого условия может привести к возгоранию.

- Не сушите фильтры рядом с открытым огнем. Несоблюдение этого условия может привести к возгоранию.

- Не используйте непросушенные фильтры.

- Поврежденный кабель питания во избежание неблагоприятных последствий необходимо сразу же заменить у представителя сервисной службы LG Electronics.

- Это устройство не предназначено для использования людьми (включая детей) с ограниченными физическими, умственными способностями и способностями восприятия или без соответствующего опыта и достаточных знаний, кроме случаев, когда таким людям даны необходимые инструкции по использованию устройства или такое использование контролируется со стороны лица, отвечающего за их безопасность.

Необходимо следить, чтобы дети не играли с устройством.

Төпловая защита.

Пылесос имеет специальный термостат, защищающий его при перегреве двигателя.

Если пылесос внезапно выключился, отключите выключатель и отсоедините пылесос от сети.

Проверьте пылесос на предмет возможного источника перегрева, например полного контейнера для пыли, заблокированного отверстия шланга или засоренного фильтра.

При обнаружении источника проблемы устраните его и не включайте пылесос по крайней мере в течение 30 минут.

По истечении необходимого времени (30 мин.) подключите пылесос к сети и включите переключатель.

Если пылесос не работает, свяжитесь с квалифицированным специалистом.

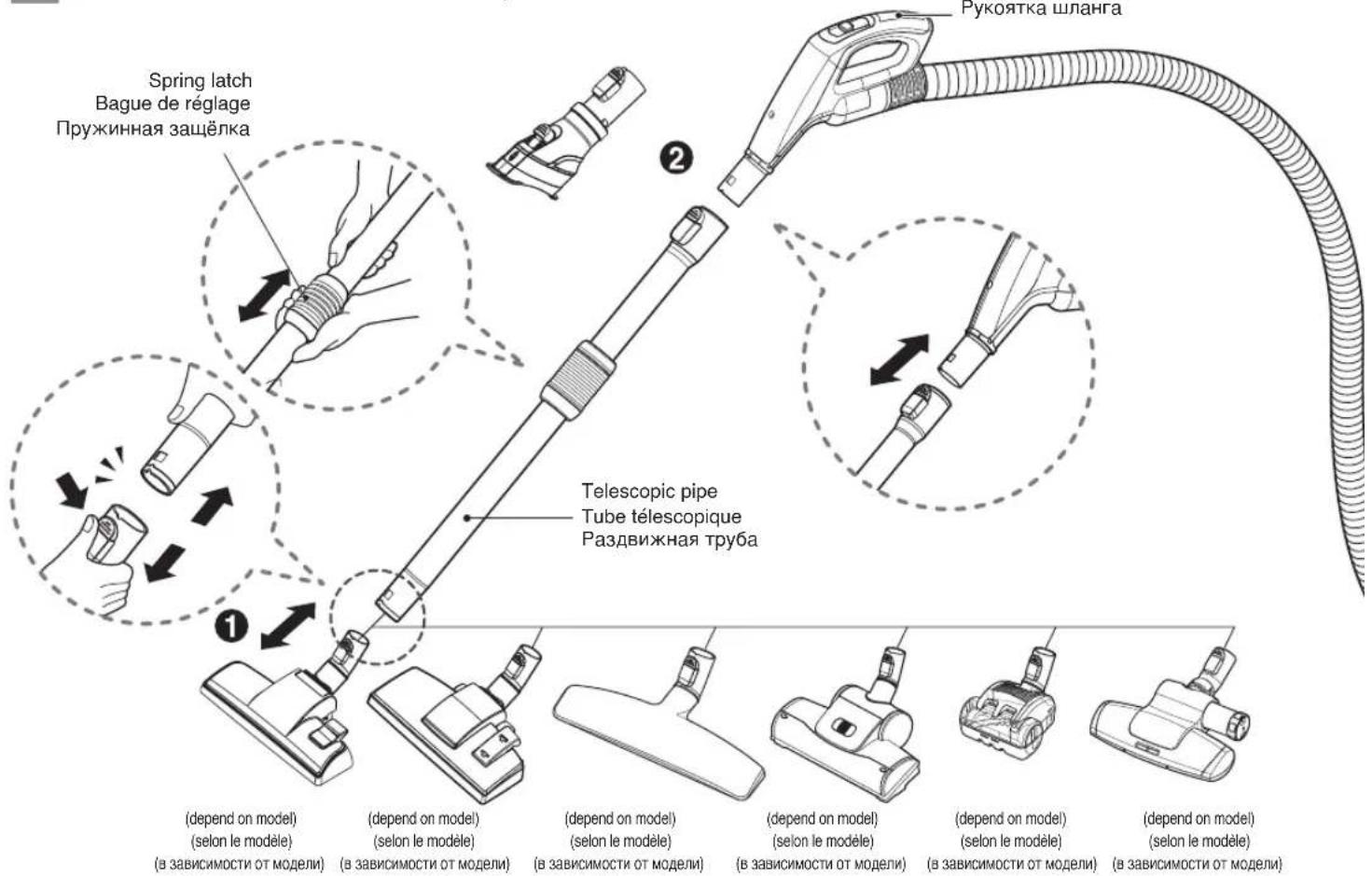

Использование Сборка пылесоса

Hose Handle

Poignée

Рукоятка шланга

Spring latch Bague de réglage Пружинная защёлка 2 Рукоятка шланга Telescopic pipe Tube télescopique Раздвижная труба ① (depend on model) (selon le modèle) (в зависимости от модели) (depend on model) (selon le modèle) (в зависимости от модели) (depend on model) (selon le modèle) (в зависимости от модели) (depend on model) (selon le modèle) (в зависимости от модели) (depend on model) (selon le modèle)

① Carpet and floor nozzle Brosse sols durs et moquette Насадка для ковра и пола

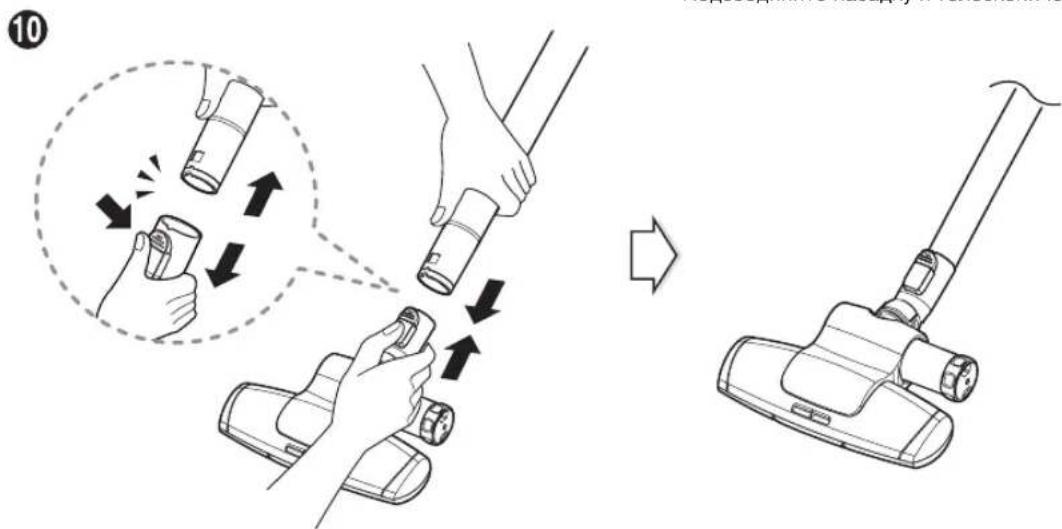

Вставьте насадку в телескопическую трубку

② Telescopic pipe Tube télescopique Телескопическая трубка

• Push telescopic pipe firmly into hose handle.
• Grasp the spring latch to expand.
• Pull out the pipe to desired length.
• Insérez fermement le tube télescopique dans la poignée.
• Actionnez la bague de réglage pour étirer le tube.
• Tirez le tube télescopique jusqu'à la longueur souhaitée.
• Надежно прикрепите раздвижную трубу к рукоятке шланга.
• Для удлинения трубы сожмите пружинную защелку.
• Раздвиньте трубу до нужной длины.

Click! Clic! Защелкнуть Button Bouton Кнопка Fitting pipe Embout du flexible Соединительный фитинг Flexible Hose Flexible Гибкий шланг Attachment Point Point d'attache Место подсоединения

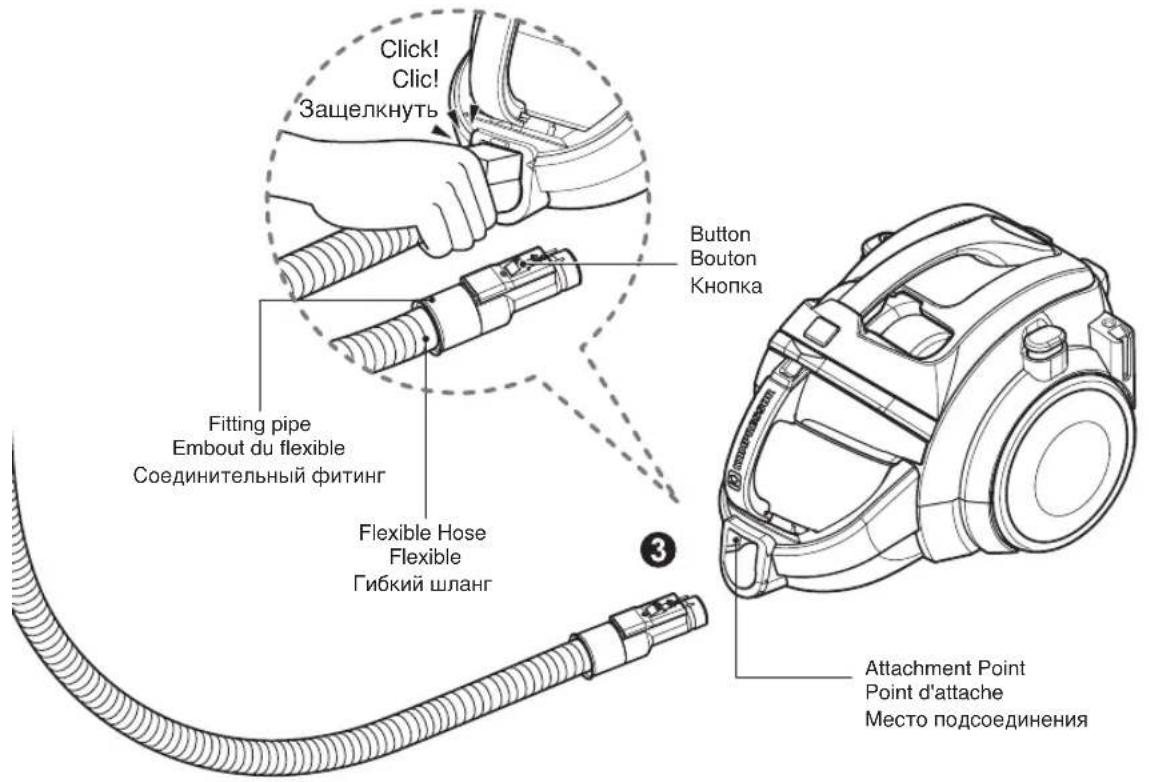

③ Connecting the hose to the vacuum cleaner Raccordement du flexible à l'aspirateur Подсоединение шланга к пылесосу

Установите соединительный фитинг на гибком шланге в место подсоединения на пылесосе. Для снятия гибкого шланга с пылесоса нажмите кнопку, расположенную на соединительном фитинге, и вытащите фитинг из пылесоса.

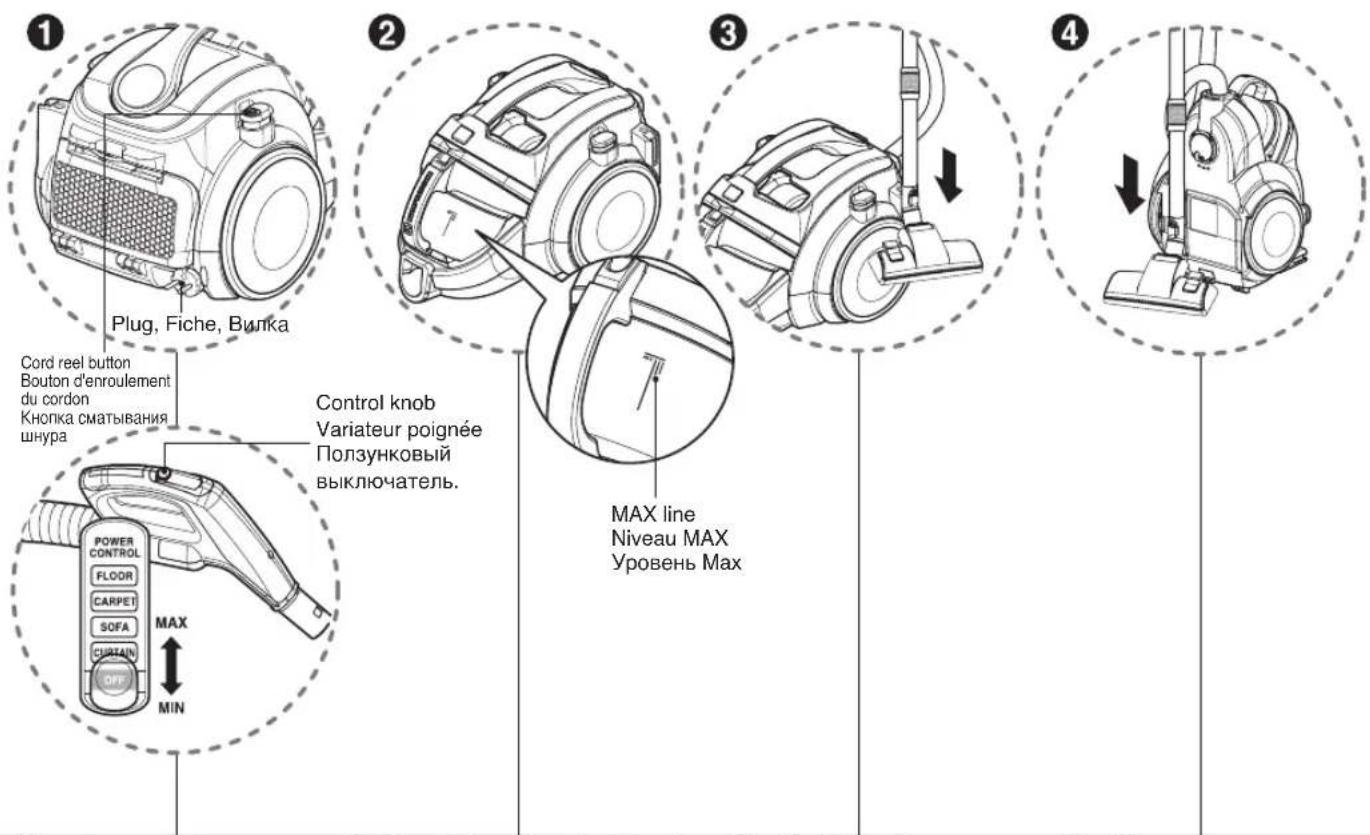

Использование Эксплуатация пылесоса

① How to operate Fonctionnement Работа с пылесосом

• Pull out the power cord to the desired length and plug into the socket.
• Slide the control knob of the hose handle to operate vacuum cleaner.
• To turn off, slide the control knob to off position.
• Press the cord reel button to rewind the power cord after use.
• Tirez le cordon d'alimentation jusqu'à la longueur souhaitée et branchez-le sur la prise électrique.
• Faites glisser le variateur poignée pour mettre en marche l'aspirateur.
• Pour éteindre l'aspirateur, faites glisser le variateur poignée en position Arrêt.
• Pour réenrouler le cordon d'alimentation après utilisation, appuyez sur le bouton d'enroulement du cordon.
• Вытяните кабель питания на нужную длину, вставьте штепсельную вилку в сетевую розетку.
• Чтобы включить пылесос, передвиньте ползунковый выключатель на рукоятке шланга в нужное положение.
• Чтобы выключить пылесос, передвиньте ползунковый выключатель в положение OFF (выключено).
• После использования пылесоса нажмите кнопку смотки для сматывания кабеля питания.

Не для всасывания жидкостей. Жидкостей сбор пылесосом может быть причиной поломки.

③ Park mode Position parking Приостановка работы

- Если требуется на время прервать уборку (например, чтобы передвинуть мебель или ковер), воспользуйтесь приспособлением для закрепления насадки и шланга.

- Вставьте крючок на насадке в отверстие сбоку пылесоса.

④ Storage Rangement Xранение

• When you have switched off and unplugged the vacuum cleaner, press the cord reel button to automatically rewind the cord.
• You can store your vacuum cleaner in a vertical position by sliding the hook on the nozzle into the slot on the underside of the vacuum cleaner.
• Une fois que vous avez éteint et débranché l'aspirateur, appuyez sur le bouton d'enroulement du cordon pour le réenrouler automatiquement.
• Vous pouvez ranger votre aspirateur en position verticale en faisant glisser le crochet de la brosse dans l'emplacement situé en dessous de l'aspirateur.
• После выключения пылесоса и отсоединения сетевой вилки от розетки нажмите кнопку смотки – кабель питания автоматически смотается и втянется в пылесос.
• Можно хранить пылесос в вертикальном положении, вставив крючок насадки в отверстие на дне пылесоса.

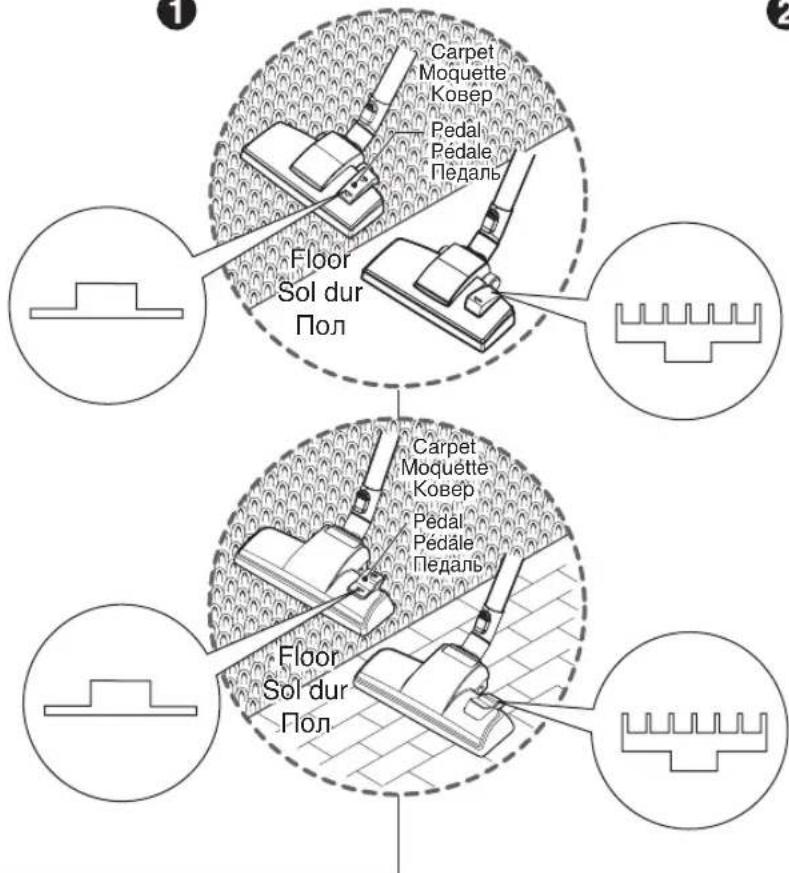

Использование Использование насадки для ковра и пола / Насадка для твердого покрытия пола

1

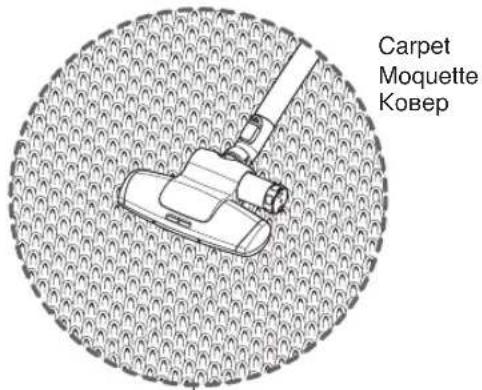

1 Carpet Moquette Kover Pedal Pédale Педаль Floor Sol dur Пол 2 Carpet Moquette Kover Pedal Pédale Педаль Floor Sol dur Пол

2

• 2-позиционная насадка

Насадка оборудована педалью, позволяющей изменять ее положение в зависимости от типа очищаемого пола.

• Положение для ковра

Нажмите педаль ( ), чтобы опустить щетку.

- Положение для твердых покрытий пола (плитка, паркет)

Нажмите педаль ( ) чтобы поднять щетку.

② Hard floor nozzle (depend on model)

Насадка для твердого покрытия пола (в зависимости от модели)

• Efficient cleaning of hard floors (wood, linoleum, etc)
- Nettoyage efficace des sols durs (bois, linoléum, etc.).
• Эффективная очистка твердых покрытий пола (дерево, линолеум и т. д.)

• Nettoyage de la brosse sols durs et moquette
  • Очистка насадки для ковра и пола

Использование Использование основной насадки для ковра и мини турбощетки

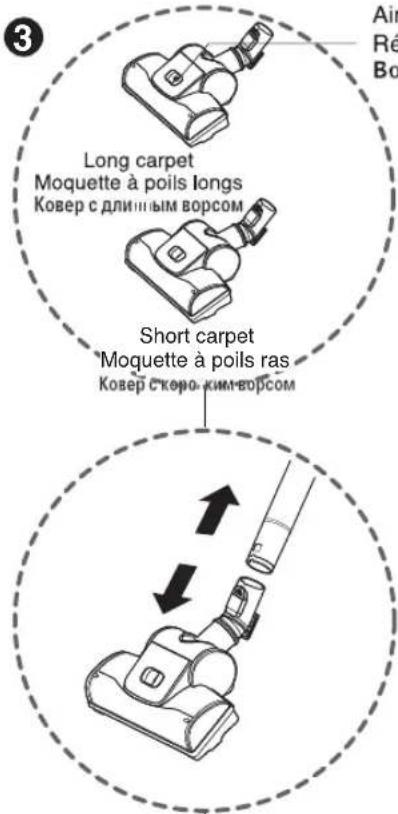

3 Long carpet Moquette à poils longs Ковер с длинным ворсом Short carpet Moquette à poils ras Ковер скоро-ким-ворсом Air Ré Bo

regulator gulateur d'air здушный регулятор

Cleaning carpet master Nettoyage de la turbobrosse Очистка основной насадки

Open Ouvrir Відкрити

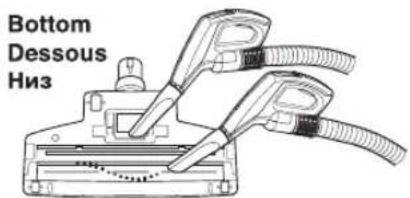

Bottom Dessous H3

③ Carpet master (depend on model) Turbobrosse (selon le modèle) Основная насадка для ковра (в зависимости от вида)

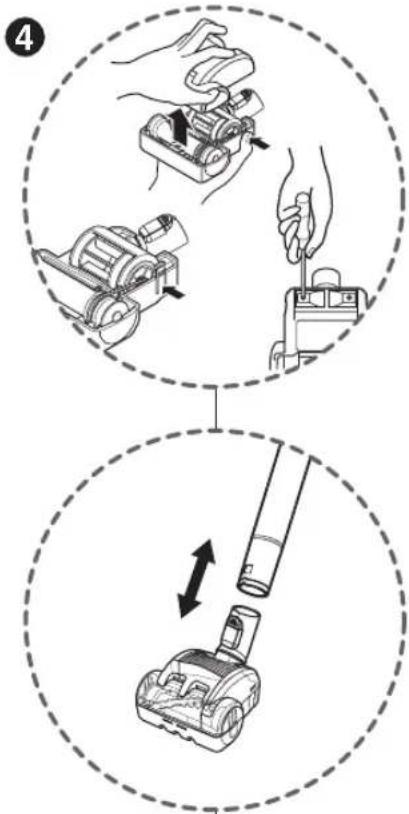

• Cleaning turbine brush nozzle.
• Press the button on the rear side of the nozzle to separate the air cover.
• Use the crevice tool to clean the brush and the fan.
• Nettoyage de la mini-turbine
• Appuyez sur le bouton à l'arrière de la brosse pour détacher le couvercle du conduit d'air.
• Utilisez le suceur pour nettoyer la brosse et le ventilateur.
• Очистка турбощетки.
• Нажмите кнопку на задней стороне насадки, чтобы снять крышку.
• Используйте насадку для уборки труднодоступных мест, чтобы очистить щетку и воздухозаборник.

Mini turbine nozzle (depend on model) Mini-turbine (selon le modèle) Мини турбощетка (в зависимости от модели)

• Mini turbine is used for stairs and other hard-to-reach places.
• To clean the mini turbine nozzle, remove the nozzle cover: Remove 2 screws on the bottom and take mini turbine nozzle cover off as shown.
• Frequently clean and remove hair, string, and lint build-up in the brush area. Failure to do so could damage to mini turbine nozzle.
• La mini-turbine sert au nettoyage des escaliers et des autres endroits difficiles à atteindre.
• Pour nettoyer la mini-turbine, retirez le couvercle de la brosse : retirez les deux vis de dessous, puis enlevez le couvercle de la mini-turbine comme illustré.
• Nettoyez et retirez régulièrement les cheveux, fils et peluches pris dans la brosse. Vous risquez sinon d'endommager la mini-turbine.
• Мини турбощетка используется для чистки лестниц и других труднодоступных мест.
  • Для очистки мини турбощетки снимите крышку насадки: выкрутите 2 винта на нижней части насадки и снимите мини турбощетку, как показано на рисунке.
• Периодически выполняйте чистку и удаляйте из турбощетки накопившиеся волосы, нитки и ворсинки. Несоблюдение этого условия может привести к повреждению мини турбощетки.

Использование Использование насадки «2 в 1»

Upholstery nozzle
Accessoire 2 en 1 (canapé) Насадка для чистки мягкой мебели

Dusting brush
Accessoire 2 en 1 (meubles) Щетка для удаления пыли

Насадка для чистки мягкой мебели(в зависимости от модели)

Насадка для мягкой мебели служит для чистки мебели, матрацев и т. д.

Щетка для удаления пыли(в зависимости от модели)

Щетка для удаления пыли служит для очистки рам картин, твердых элементов мебели, книг и других нестандартных поверхностей.

Push the button

<Режим насадки для чистки мягкой мебели>

BOX CARTON KOPOBKA

Pull the cover

< Position meubles >
<Режим щетки для удаления пыли>

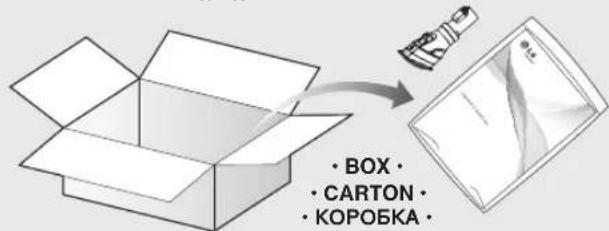

• 2 in 1 nozzle included in the "BOX" with owner's manual (depend on model)
• L'accessoire 2 en 1 est inclus dans le carton avec le manuel d'utilisation (selon le modèle)
• Насадка «2 в 1» включена в комплект поставки вместе с руководством по эксплуатации (в зависимости от модели)

Использование Использование дополнительных насадок

Crevice tool Suceur long Насадка для чистки труднодоступных мест ⑦

Upholstery nozzle Accessoire 2 en 1 (canapé) Насадка для чистки мягкой мебели

Dusting brush Accessoire 2 en 1 (meubles) Щетка для удаления пыли

Насадка для чистки труднодоступных мест (в зависимости от модели)

Насадка для чистки мягкой мебели(в зависимости от модели)

9 Dusting brush(depend on model) Accessoire 2 en 1(meubles)(selon le modèle) Щетка для удаления пыли(в зависимости от модели)

Данная насадка служит для уборки труднодоступных мест, таких как углы (снятие паутины) или поверхности между подушками дивана.

Насадка для мягкой мебели служит для чистки мебели, матрацев и т. д. Сборщик ниток и ворса позволяет удалять нитки, ворс и пух животных.

Щетка для удаления пыли служит для очистки рам картин, твердых элементов мебели, книг и других нестандартных поверхностей.

NOTICE

Используйте дополнительные насадки в режиме очистки мягкой мебели.

BOX CARTON КОРОБКА

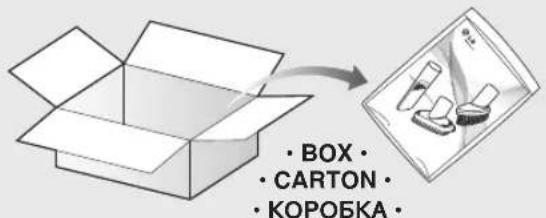

• Accessory nozzles included in the "PE BAG" with owner's manual (depend on model)
• Les accessoires sont inclus dans le carton avec le manuel d'utilisation (selon le modèle)
• Дополнительные насадки находятся в коробке ("PE BAG") с руководством пользователя.

Использование Использование активной насадки Sani punch

Features

Эта насадка выбивает пыль даже изнутри кровати или одеяла.

Нижняя часть снимается для очистки.

Нижняя часть насадки не присасывается к поверхности, поэтому чистка проходит легко.

How to use

Для правильного использования следуйте указаниям ниже.

Сборка

Подсоедините насадку к телескопической трубке.

Активная насадка Sani punch (в зависимости от модели)

Перед началом чистки установите переключатель мощности всасывания на максимальную мощность.

В зависимости от типа постельных принадлежностей, чистка может быть затруднена или сопровождаться сильным шумом.

В этом случае снизьте мощность всасывания.

Насадка Sani Punch предназначена для эффективной чистки кроватей и одеял, для удаления клещей и пыли.

Effective cleaning
Nettoyage efficace
Эффективная чистка

Carpet Moquette Koberp

Bulky & heavy blanket
Couverture épaisse et volumineuse
Объемное и тяжелое одеяло
Light blanket & sheet
Couverture fine et drap
Легкое одеяло и простыня

Sani-punch применяется для чистки ковров.

Легкое одеяло или простыню легче чистить, двигая насадку в направлении, указанном стрелкой.

Для повышения эффективности чистки легкого одеяла положите его на объемное одеяло и затем пропылесосьте.

Для простой очистки насадки, снимите насадку Sani Punch с телескопической трубки и используйте щелевую насадку для удаления пыли.

Top Dessus Bepx

Inside À l'intérieur Внутренняя поверхность

Если собрать пыль с помощью насадки не удается, ее можно собрать руками.

Вибратор внутри насадки состоит из деталей, обработанных с высокой точностью, поэтому никогда не разбирайте насадку. Следите, чтобы посторонние предметы не засоряли отверстие для всасывания воздуха в верхней части насадки. Снятие ударной планки может привести к проблемам в работе устройства, не перекручивайте и не снимайте ее. Перед началом использования правильно подсоедините нижнюю пластину. Без нижней пластины насадка не может работать. Так как данная насадка предназначена исключительно для чистки кроватей, одеял и обивки, используйте ее только для этих целей. (Использование ее для чистки пола может привести к загрязнению и снижению эффективности работы, не используйте насадку для таких целей.)

Для промывки следуйте следующим рекомендациям.

(Не погружайте всю насадку полностью в воду, это может привести к неисправности вибратора)

    G["1: Appuyez sur le bouton à l'arrière de la brosse pour détacher la plaque inférieure."] --> H["2: Wipe all the soiled parts of the vacuum nozzle body with a cloth."]
    H --> I["3: Wash the removed bot-tom plate with water and dry it."]
    I --> J["4: Straighten the punch bar on the lower section."]
    J --> K["5: Insert the attachment projections on bottom plate to the vacuum nozzle grooves."]
    K --> L["6: Push down the tabs to secure."]

    M["1: Нажмите кнопку на задней стороне насадки для отделения нижней пластины."] --> N["2: Essuyez toutes les parties sales de la brosse à l'aide d'un chiffon."]
    N --> O["3: Lavez la plaque inférieure à l'eau et séchez-la."]
    O --> P["4: Alignez la barre vibrante sur la partie inférieure."]
    P --> Q["5: Insérez les ergots de la plaque inférieure dans les rainures de la brosse."]
    Q --> R["6: Abaissez les languettes pour fixer la plaque."]
    R --> S["7: Вымойте снятую нижнюю пластину водой и высушите ее."]
    S --> T["8: Нажмите на лапки для закрепления."]

③ Waste the dust in the bin
③ Videz la poussière dans la poubelle.
③ Удалите пыль из пылесборника.

④ Take the bin to fix into the projection part and then turn it clockwise to connect.
4 Insérez le réservoir dans l'ergot et tournez-le dans le sens des aiguilles d'une montre pour le fixer.
4 Установите пылесборник в выступающую часть и поверните по часовой стрелке для закрепления.

Использование Удаление пыли из контейнера для пыли

MAX line Niveau MAX Уровень Max Pull out Tirez vers vous Вытащите Tank separation lever Bouton de séparation du bac Кнопка отделения контейнера Tank handle Poignée du bac à poussière Ручка контейнера Dust tank cap Couvercle du bac à poussière Крышка контейнера для пыли

Пылесборник требует опустошения, если уровень пыли достигает уровня MAX.

• Отключите пылесос и отсоедините его от сети.
• Возьмитесь за ручку контейнера и нажмите кнопку отделения контейнера. Вытащите контейнер для пыли.
• Опустошите контейнер от пыли и установите его обратно, как показано на рисунке.

Assembling dust tank Remise en place du bac à poussière Установка пылесборника

Перемещение пылесоса

• Не беритесь за ручку контейнера при перемещении пылесоса. Корпус пылесоса может упасть при отделении контейнера и корпуса.
  При перемещении пылесоса следует браться за ручку для переноски.

Использование Очистка пылесборника

Если после очистки контейнера мощность всасывания снизилась, очистите воздушный фильтр и защитный фильтр электродвигателя.

→ Следующая страница

Использование Очистка воздушного фильтра и защитного фильтра двигателя

• Нажмите кнопку крышки пылесоса и откройте крышку корпуса.
- Извлеките пылеуловитель вверх, держа его за ручку.
- Откройте откидную крышку, потянув за рычажок, и удалите пыль.
- Откройте крышку предварительного фильтра.
• Извлеките воздушный фильтр.
- Промойте воздушный фильтр и защитный фильтр двигателя под струей воды.
- Не промывайте фильтры горячей водой.
• Тщательно удалите остатки воды.
• В течение дня просушите в хорошо проветриваемом затененном месте.
- Воздушный фильтр и защитный фильтр двигателя следует очищать, как показано на рисунке.

WARNING

Высушить полностью в тени в течение 24 часов.

NOTICE

Если фильтры повреждены, не используйте их. В этом случае свяжитесь с сотрудником сервисной службы LG Electronics. Мыть Фильтры не реже одного раза в месяц.

Использование Очистка выходного фильтра

• Le filtre d'évacuation est réutilisable.
• Pour nettoyer le filtre d'évacuation, retirez le capot du filtre en tirant dessus.
• Retirez le filtre d'évacuation.
• Enlevez la poussière du filtre (n'utilisez pas d'eau pour nettoyer le filtre).

• Le filtre d'évacuation doit être nettoyé au moins une fois par an.

• Фильтр на выходе предназначен для многократного использования.

• Для очистки фильтра на выходе снимите крышку фильтра на выходе с корпуса, потянув ее на себя.
  • Снимите фильтр на выходе
• Отряхните фильтр (не промывайте фильтр водой).
  • Вставьте выступы выходного фильтра в пазы на корпусе двигателя и прижмите выходной фильтр.

What to do if your vacuum cleaner does not work Conseils si l'aspirateur ne fonctionne pas Что делать, если пылесос не работает

Check that the vacuum cleaner is plugged in correctly and that the electrical socket is working. Vérifiez que l'aspirateur est correctement branché et que la prise électrique fonctionne. Проверьте правильность подключения пылесоса к сети и исправность розетки.

What to do when suction performance decreases Conseils lorsque la puissance d'aspiration diminue Что делать при уменьшении мощности всасывания

• Turn off the vacuum cleaner and unplug it.
• Check the telescopic pipe, flexible hose and cleaning tool for blockages or obstructions.
• Check that the dust tank is not full. Empty if necessary.
• Check that dust separator is not clogged with obstruction. Eliminate it.
• Check that the exhaust filter is not clogged. Clean the exhaust filter if necessary.
• Check that the air filter of dust separator is not clogged. Clean the air filter if necessary.
• Éteignez l'aspirateur et débranchez-le.
• Vérifiez que le tube télescopique, le flexible et la brosse ne sont pas bloqués ni obstrués.
• Vérifiez que le bac à poussière n'est pas plein. Le cas échéant, videz-le.
• Vérifiez que le séparateur de poussière n'est pas obstrué. Le cas échéant, retirez l'obstacle.
• Vérifiez que le filtre d'évacuation n'est pas obstrué. Le cas échéant, nettoyez-le.
• Vérifiez que le filtre à air du séparateur de poussière n'est pas obstrué. Le cas échéant, nettoyez-le.
• Отключите пылесос и отсоедините его от сети.
• Проверьте, не заблокированы ли телескопическая трубка, гибкий шланг и чистящая насадка.
• Проверьте, не заполнен ли контейнер для пыли. При необходимости очистите его.
• Проверьте, не загрязнен ли выходной фильтр. При необходимости очистите выходной фильтр.
• Проверьте, не загрязнены ли воздушный фильтр и защитный фильтр электродвигателя. При необходимости очистите их.
• Проверьте внутреннюю поверхность пылеотделителя. При необходимости очистите внутреннюю поверхность пылеотделителя.

Утилизация старого оборудования

1. Если на изделии есть символ с зачеркнутым мусорным контейнером, это означает, что изделие подпадает под действие директивы ЕС 2002/96/ЕС.
2. Все электрические и электронные изделия должны утилизироваться отдельно от обычного мусора через специальные сборочные пункты, определенные правительством или местными властями.
3. Правильная утилизация старого оборудования позволяет предотвратить потенциальные неблагоприятные последствия для окружающей среды и здоровья людей.
4. За более подробной информацией об утилизации старого оборудования обращайтесь в законодательные органы своего города, службу утилизации отходов или магазин, где было приобретено изделие.

دليل الملك
