РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Prime One MAGNAT

Важная информация по инсталляции / гарантия

Magnat

Bluetooth®

Уважаемый потребитель продукции MAGNAT!

Прежде всего, позвольте поблагодарить Вас за то, что Вы сделали выбор в пользу изделий MAGNAT. Со своей стороны мы поздравляем Вас с этим шагом. Благодаря сделанному выбору Вы стали владельцем качественной продукции, получившей международное признание.

ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

• Руководство по эксплуатации содержит важные указания по режиму работы и безопасности. Обязательно соблюдать все указания. Хранить Руководство по эксплуатации в надежном месте.
• ПРЕДУПРЕДИТЕЛЬНЫЕ УКАЗАНИЯ: Следует соблюдать все предупредительные обозначения на громкоговорителях, принадлежностях и в Руководстве по эксплуатации.
• ТЕПЛОВОЕ ВОЗДЕЙСТВИЕ: Громкоговорители с принадлежностями эксплуатировать только в диапазоне температур от 5°C до 40°C.
  Громкоговорители не должны устанавливаться вблизи источников тепла (нагреватели, печи, электрокамины, открытое пламя). При монтаже вблизи усилителей нельзя уменьшать минимальное расстояние 10 см.
• ВЛИЯНИЕ ВЛАЖНОСТИ: Громкоговорители не должны подвергаться воздействию водяных капель или брызг. Также их нельзя использовать в качестве подставки для ваз или других заполненных жидкостью сосудов. Не подвергайте громкоговорители воздействию воды или высокой влажности воздуха. Существует опасность удара током. В случае контакта с влагой или жидкостью немедленно отсоединить устройство от сети питания.
• ПОСТОРОННИЕ ПРЕДМЕТЫ: Следует обращать внимание на то, чтобы через отверстия громкоговорителя не попадали вовнутрь посторонние предметы. Они могут стать причиной возникновения коротких замыканий, удара током или пожара.
• ЧИСТКА: Следует применять сухую, мягкую ткань и не использовать чистящие средства, спреи или химические растворители, так как в иначе поверхность может получить повреждения.
• ПОДСОЕДИНЕНИЕ ПИТАНИЯ: Следует соблюдать параметры напряжения, указанные на заводской табличке. Сетевой блок громкоговорителя должен эксплуатироваться только с указанными параметрами напряжения и частоты.
• ЗАЩИТА ОТ МОЛНИИ/МЕРЫ ПРЕДОСТОРОЖНОСТИ: Если прибор длительное время (напр., в отпуске) не используется, следует отсоединить сетевой штекер от сети питания. Прибор следует также отсоединять от сети питания во время грозы. Тем самым предотвращается повреждение от удара молнией и повышенного напряжения.
• СЕТЕВОЙ КАБЕЛЬ: Сетевой кабель должен быть всегда готов к эксплуатации и укладываться только таким образом, чтобы никто не мог на него наступить. Также нельзя зажимать кабель предметами, которые могут повредить его. При применении штепсельных вилок и удлинительных штепсельных розеток следует обращать внимание на то, чтобы кабель не был надломлен в месте выхода из штепсельной розетки. Не присоединять и не отсоединять сетевой кабель влажными руками.
• ПЕРЕГРУЗКА: Штепсельные розетки, удлинительные штепсельные розетки и удлинители не должны получать превышение нагрузки. При перегрузке существует опасность удара током и пожара.
  • Громкоговорители должны устанавливаться или монтироваться только на неподвижном основании, на неперемещающихся подставках, так как иначе существует опасность травматизма.
• Батареи и аккумуляторы не должны подвергаться воздействию высоких температур, например, солнечного света, огня и т.п.
  Существует опасность взрыва, если батарея заменена неправильно. Замените батарею только на такую же и аналогичную.

ПОВРЕЖДЕНИЯ, КОТОРЫЕ ДОЛЖНЫ УСТРАНЯТЬСЯ СПЕЦИАЛИСТОМ:

При следующих повреждениях громкоговорители и передатчик необходимо немедленно отсоединить от сети питания и передать специалисту на проведение ремонта:

• Повреждения сетевого кабеля или сетевого штекера.
  Поврежденный кабель ремонтировать нельзя, его следует заменить.
• Если внутрь устройства попала влага или посторонние предметы.
• Если громкоговоритель опрокинулся и при этом повредился корпус
• Если устройство неправильно функционирует, хотя соблюдены все указания Руководства по эксплуатации.

Допустимо предпринимать только те дополнительные изменения, которые разрешены изготовителем.

Для ремонта необходимо использовать только оригинальные запасные детали.

После ремонта необходимо проверить устройство на безопасность, чтобы обеспечить надлежащее и надежное функционирование.

Ремонтные работы должны всегда выполняться квалифицированными специалистами, так как иначе может возникнуть опасное высокое напряжение или другие виды опасности.

Этот символ предупреждает пользователя о том, что внутри устройства используется высокое напряжение, которое может привести к опасным ударам тока.

Этот символ указывает пользователю устройства на то, что в прилагаемом руководстве по эксплуатации имеются важные указания, которым обязательно нужно следовать.

Не открывать! Опасность электрического удара!

Чтобы уменьшить опасность возгорания или электрического удара, необходимо защищать устройство от дождя или влаги.

УКАЗАНИЯ ПО УТИЛИЗАЦИИ

Согласно европейской директиве 2012/19/EU все электрические и электронные приборы для утилизации должны сдаваться отдельно в местные сборные пункты. Пожалуйста, выполняйте местные предписания и не выбрасывайте старые устройства вместе с обычным домашним мусором.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Данным компания Magnat Audio-Produkte GmbH удостоверяет, что устройство MAGNAT PRIME ONE отвечает основным требованиям и другим релевантным нормам Директивы 2014/53/EU. Декларация соответствия находится на сайте www.magnat.de в разделе Downloads (материалы для скачивания) каждого устройства.

НАДЛЕЖАЩЕЕ ИСПОЛЬЗОВАНИЕ

Это устройство предназначено только для домашнего использования.

СОДЕРЖИМОЕ:

(A) 1 x Активный громкоговоритель
(В) 1 x Блок питания вкл. кабель сетевого питания
(C) 1 m Аудиокабель стерео, 3,5мм тюльпанный штекер
(D) 1 x Руководство по эксплуатации

РАСПАКОВКА ДИНАМИКА

Осторожно распаковать громкоговоритель и принадлежности и проверить содержимое оригинальной картонной коробки на основе вышеупомянутого списка. В случае транспортного повреждения следует обратиться к поставщику. Хранить упаковочный материал в надежном месте. Оригинальная упаковка позволяет осуществлять беспроблемную перевозку при позднейшем переезде и в случае сервисного обслуживания.

УСТАНОВКА ДИНАМИКА

Громкоговоритель для оптимального воспроизведения следует размещать на прочной, ровной поверхности (стол, полка и т.п.). Стена позади громкоговорителя дополнительно усиливает воспроизведение. Для оптимальной стереопанорамы передняя сторона громкоговорителя должна быть направлена в сторону слушателей.

ИНСТАЛЯЦИЯ СИСТЕМЫ (РИС 1)

Подсоединение источника питания

В объем поставки входит внешной сетевой блок (В), которые работают с напряжением 110 – 240 В/АС 50/60 Гц, и самый распространенный сетевой кабель. Используемый в вашей стране сетевой кабель может иметь иную конструкцию. Если сетевой кабель не подходит к вашим штепсельным розеткам или вы не уверены в качестве его подсоединения, следует обращаться в торговую организацию компании Magnat.

1. Соедините выходной кабель (храповая муфта) внешнего сетевого блока с питающим разъемом акустической системы MAGNAT PRIME ONE (2).
2. Вставить сетевой кабель в разъем на сетевом блоке.
3. Вставить сетевой кабель в штепсельную розетку. Обращать внимание на применение соответствующего штепсельной розетке сетевого штекера (смотри Примечание выше).

Подключение аудиоисточника к аудиовходу AUX IN:

Воспользуйтесь аудиокабелем из комплекта поставки (C) и соедините аудиовыход аудиоисточника с аналоговым входом AUX IN (4).

Подключение мобильного устройства (мобильного телефона, MP3-плеера) к зарядному USB-порту USB CHARGE (3):

К этому порту могут для зарядки подключаться устройства, которые имеют функцию USB-зарядки (Напряжение зарядки 5В, ток зарядки макс. 2,0А).

Также соблюдайте информацию из руководства по эксплуатации соответствующего устройства!

Соединение устройства с аудиоисточником Bluetooth:

Выберите вход Bluetooth на MAGNAT PRIME ONE (Смотри также УПРАВЛЕНИЕ).

Активируйте функцию Bluetooth на Вашем смартфоне или другом устройстве. Убедитесь, что светодиодный индикатор (быстро) мигает синим цветом. (Если нет, выключите и снова включите громкоговоритель.)

Выберите MAGNAT PRIME ONE из списка подключений Вашего смартфона. (Если устройство не отображается в списке, выберите «Поиск» в параметрах меню Bluetooth Вашего смартфона.)

Когда сопряжение и соединение с вашим смартфоном завершены, светодиодный индикатор постоянно горит синим цветом.

Примечание

Если раньше связь с этим устройством Bluetooth уже устанавливалась, предпринимается автоматическая попытка восстановления соединения.

MAGNAT PRIME ONE поддерживает особо качественный стандарт передачи аудио „Qualcomm® aptX™“. Если устройство-источник также поддерживает эту технологию, при установлении соединения Bluetooth в качестве режима передачи автоматически выбирается „Qualcomm® aptX™“.

Процесс активации и соединения с Bluetooth может отличаться в зависимости от устройства. Более подробную информацию и точные инструкции смотрите, пожалуйста, в инструкции по эксплуатации к Вашему смартфону.

УПРАВЛЕНИЕ

Элементы управления громкоговорителя:

Задняя сторона

(1) Сетевой выключатель:

После подключения сабвуфера включайте его этим выключателем. Если сабвуфер долгое время не используется, выключите его.

Передняя панель

(5) Светодиодной индикации состояния:

• красный: режим ожидания
• зеленый: аналоговый вход активен
• синий: вход Bluetooth активен, соединен с устройством-источником
- синий, быстро мигающий: вход Bluetooth активен, устройство в режиме спаривания

Панель управления (сверху):

(6) ON/STBY/Source:

Включает устройство, если оно находится в режиме ожидания.

В рабочем режиме:

Короткое нажатие: Переключатель входных источников (Bluetooth/AUX)

Продолжительное нажатие: Переводит устройство в режим ожидания.

(7) VOLUME:

Увеличивает (+) / уменьшает (-) громкость

(8) ПЕРЕХОД НА ТРЕК НАЗАД (Режим Bluetooth)

Однократное нажатие начинает проигрывать проигрываемый трек устройства-источника Bluetooth с начала. При многократном нажатии устройство-источник переходит к предыдущему треку.

(9) ЕРЕХОД НА ТРЕК ВПЕРЕД (Режим Bluetooth)

Однократное нажатие начинает проигрывать проигрываемый трек устройства-источника Bluetooth с начала. При многократном нажатии устройство-источник переходит к следующему треку.

(10) PLAY/PAUSE (Режим Bluetooth)

Останавливает проигрываемый трек устройства-источника Bluetooth или продолжает воспроизведение.

ФУНКЦИЯ АВТОМАТИЧЕСКОГО ОЖИДАНИЯ

Устройство имеет функцию автоматического режима ожидания, которая автоматически запускает режим ожидания, если в течение прим. 20 минут на входы не поступает аудиосигнал. Эта функция соответствует Предписанию EC об энергосбережении (1275/2008 EG) и уменьшает потребление электроэнергии, в случае если устройство не отключено по недосмотру после использования.

УХОД

Поверхности же рекомендуется очищать с помощью мягких универсальных чистящих средств, т. е. ни в коем случае не применять политуру для мебели или т. п.

СЕРВИС И ТЕХНИЧЕСКИЕ ПРОБЛЕМЫ

Если возникнут технические проблемы, обратитесь в специализированный магазин или на фирму Magnat Audio-Produkte GmbH, тел.: [phone].

ТЕХНИЧЕСКИЕ ДАННЫЕ

Конфигурация: 2 полосы, стерео

Выходная мощность RMS/макс.: 2 x 25/50 Ватт

Диапазон частот: 38 - 30 000 Гц

Разделительная частота: 3200 Гц

Размеры (Ш x В x Г.): 385 x 122 x 250 мм

Bec: 6,0 кг

Рабочая частота: 2402 - 2480 MHz

Максимальная излучаемая мощность согласно EN 62479: 2 dBm

Блоком питания: Dongguan Citiland Electronics Co., Ltd.,

ПРАВО НА ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ ЗА НАМИ

1

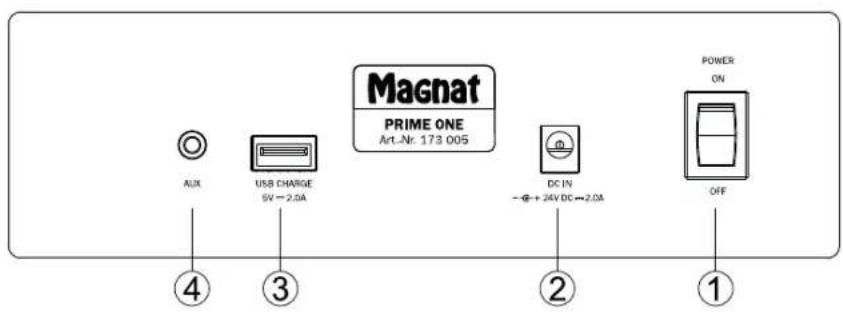

RÜCKSEITE / REAR PANEL

Magnet PRIME ONE Art.Nr. 173 005 AUX USB CHARGE SV = 2.0A DC IN ←→ + 24V DC → 2.0A POWER ON OFF ④ ③ ② ①

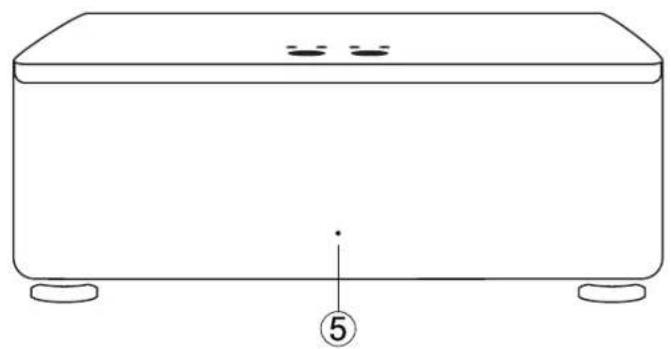

VORDERSEITE / FRONT PANEL
