WorkWise WWSS1327CP - Настольный компьютер Tripp Lite - Бесплатное руководство пользователя

Тип товара	Регулируемая рабочая станция "сидя-стоя"
Бренд	Tripp Lite
Модель	WorkWise WWSS1327CP
Механизм регулировки	Пневматическая рука с рычажным управлением
Крепление для монитора	Крепление VESA, наклон от -13° до +45°
Клавиатурная полка	Да, со съемной подставкой для запястий (правая или левая)
Управление кабелями	Да, съемная крышка и кабельная стяжка
Совместимая толщина стола	от 20 до 80 мм
Гарантия	5 лет ограниченная
Материалы	Сталь, пластик, EVA (прокладка)
Цвет	Черный (основной)
Содержимое упаковки	Пневматическая рука, опорная мачта, стойка, рабочая поверхность, клавиатурная полка, хомуты, прокладки, пластины, винты, инструменты, подставка для запястий, кабельная стяжка, заглушки
Регулировка натяжения	Да, с помощью шестигранного ключа для адаптации под вес монитора
Уход	Чистить мягкой сухой тканью
Безопасность	Использовать только на подходящем столе, проверять грузоподъемность

Часто задаваемые вопросы - WorkWise WWSS1327CP Tripp Lite

Как собрать рабочую станцию WorkWise WWSS1327CP ?

Следуйте пронумерованным шагам инструкции: сначала закрепите пневматическую руку на столе (толщина 20-80 мм), затем установите опорную мачту и подшипники на рабочую поверхность, закрепите сборку на руке, добавьте стойку и клавиатурную полку, наконец, установите крепление VESA и монитор. Используйте прилагаемые шестигранные ключи для затяжки винтов.

Как отрегулировать высоту станции?

Нажмите на рычаг, расположенный под рабочей поверхностью, чтобы разблокировать пневматическую руку. Поднимите или опустите сборку до нужной высоты, затем отпустите рычаг для фиксации. Убедитесь, что вес монитора соответствует установленному натяжению.

Как закрепить монитор на креплении VESA?

Используйте прилагаемые винты (M4 x 12) для крепления монтажного кронштейна к задней части монитора в соответствии со стандартами VESA. Затем закрепите кронштейн на центральной стойке с помощью винтов M6 и шайб. При необходимости отрегулируйте вертикальное положение кронштейна на стойке.

Как отрегулировать натяжение пневматической руки?

Используйте прилагаемый большой шестигранный ключ для поворота регулировочного винта на руке. Увеличьте натяжение (поворот по часовой стрелке) для более тяжелого монитора, уменьшите натяжение (против часовой стрелки) для более легкого. Проверяйте движение после каждой регулировки.

Как установить клавиатурную полку?

Закрепите клавиатурную полку под рабочей поверхностью с помощью прилагаемых винтов M6. Вы можете выбрать правую или левую сторону для подставки для мыши. Подставка для запястий крепится с противоположной стороны полки. Если вы не используете подставку для запястий, вставьте заглушки, чтобы закрыть отверстия.

Как управлять кабелями?

Снимите крышку управления кабелями, расположенную на стойке. Пропустите кабели монитора и клавиатуры внутрь стойки, затем закройте крышку. Используйте прилагаемую кабельную стяжку, чтобы закрепить кабели вдоль руки при необходимости.

Какая гарантия на WorkWise WWSS1327CP?

Tripp Lite предоставляет ограниченную гарантию на 5 лет с даты покупки. Она покрывает дефекты материалов и изготовления. Гарантия не распространяется на нормальный износ, неправильное использование, злоупотребление или небрежность. Для предъявления претензии свяжитесь со службой поддержки Tripp Lite.

Что делать, если детали отсутствуют или повреждены?

Проверьте список компонентов в инструкции. Если детали отсутствуют или неисправны, посетите сайт www.triplite.com/support для получения помощи. Держите подтверждение покупки под рукой.

Как чистить и обслуживать рабочую станцию?

Используйте мягкую сухую ткань для удаления пыли с поверхностей. Избегайте агрессивных или абразивных химических средств. Периодически проверяйте затяжку винтов и правильную работу пневматического механизма. Не прилагайте чрезмерных усилий.

Какая толщина стола необходима для установки этой станции?

Пневматическая рука предназначена для столов толщиной от 20 до 80 мм (от 0,79 до 3,35 дюйма). Стол должен быть прочным и выдерживать вес всей конструкции (станция + монитор). Для стеклянных столов проверьте грузоподъемность.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WorkWise WWSS1327CP Tripp Lite

Руководство пользователя

TRIPP·LITE

WorkWise™

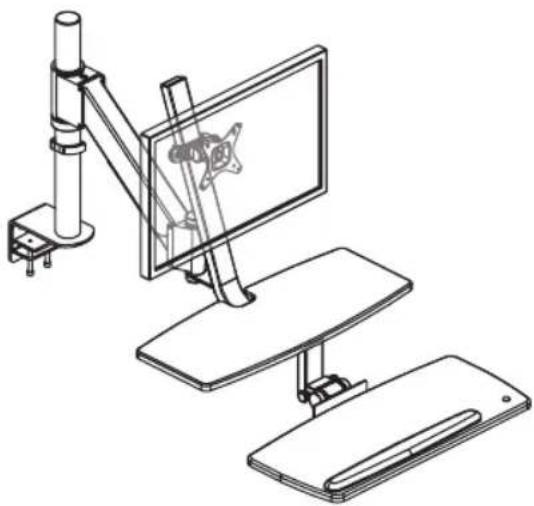

Регулируемая рабочая станция типа Sit-Stand

Модель: WWSS1327CP

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС (13 кг). ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

Охраняется авторским правом © 2016 Tripp Lite. Перепечатка запрещается.

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.tripplite.com/support.

Пневматический рычаг с манипулятором

x1

BC

Опора

x1

Штанга

x1

Полка для клавиатуры

x1

Рабочая поверхность

x1

F ^1

Верхний элемент зажима

x1

F²

Нижний П элемент зажима

x1

F ^3

Поворотная шайба для фиксации рычага

x1

●

M6 x 12 x12

●

M6 x 15 x6

J

M6×25

x2

KL

M6×30

x3

●

35×8,5×1

x2

●

M8×13×8

x2

●

17×8×1,5

x2

●

Кольцо для К крепления кабелей

к штанге

●

Кабельный хомут

x1

●

M4×12

x4

RS

M13/M17 x 111 x 2.0T

x2

●

M6 x 95

x1

●

M4×55

x1

●

M3 x 55

x1

●

Крепежные скобы

x2

x1

●

Монтажный кронштейн

x1

●

Упор для запястья

x1

●

Заглушка

x4

Сборка

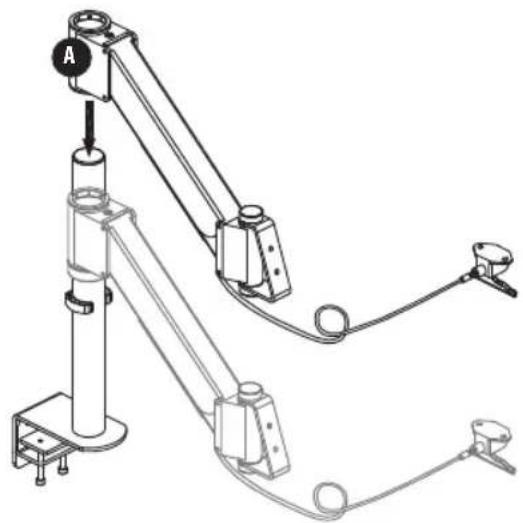

Надеть пневматический рычаг на штангу и установить его в нижнее положение.

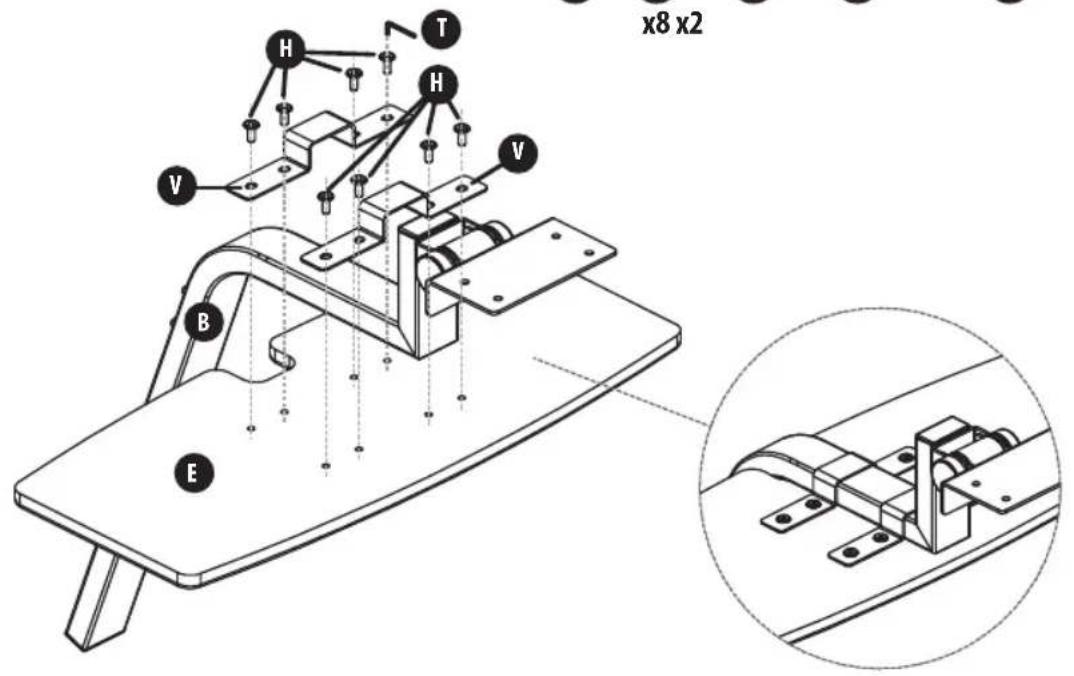

3 Прикрепить опору и крепежные скобы к рабочей поверхности.

4 Прикрепить опору, скрепленную с рабочей поверхностью, к пневматическому рычагу.

Упор для запястья крепится с левой или правой стороны полки для клавиатуры, оставляя свободное пространство для мыши. При отсутствии необходимости в упоре для запястья следует закрыть отверстия заглушками.

Сборка

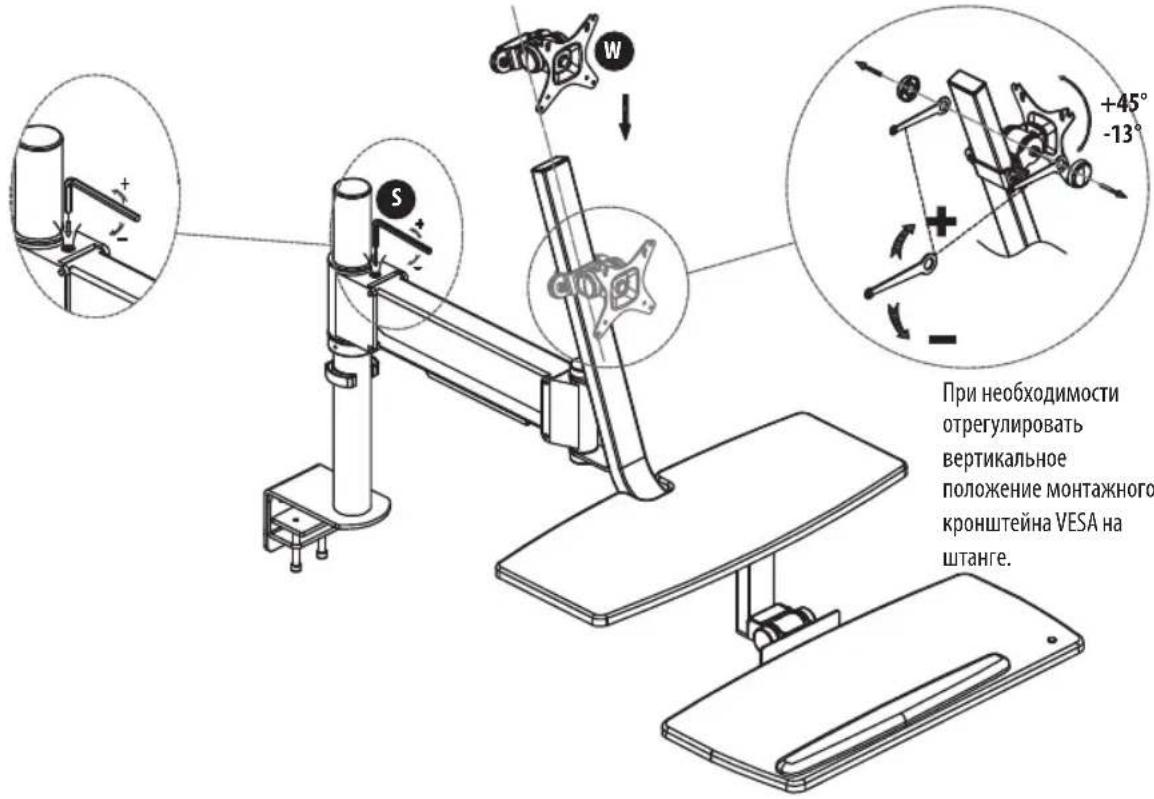

Отрегулировать натяжение с помощью большого шестигранного ключа (чем тяжелее устанавливаемое оборудование, тем больше усилие натяжения).

Прикрепить дисплей к монтажному кронштейну VESA.

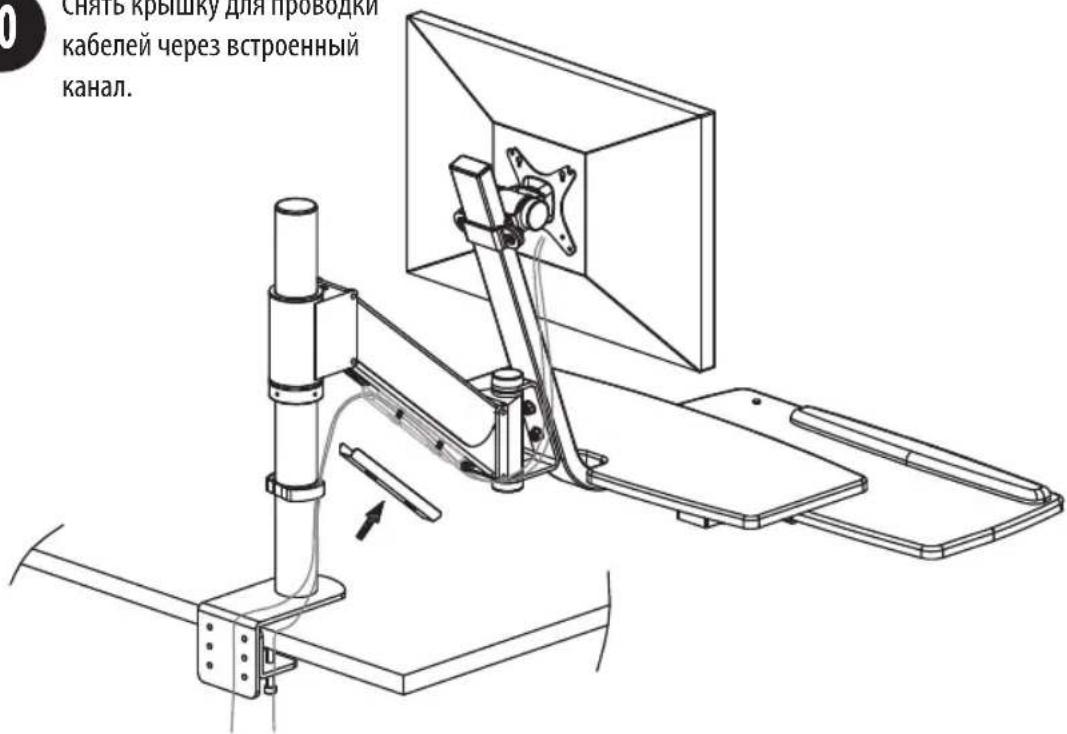

Снять крышку для проводки кабелей через встроенный канал.

Регистрация гарантии

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУЛАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦИ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТЫ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых – исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
