Produkttyp	Höhenverstellbare Sitz-Steh-Arbeitsstation
Marke	Tripp Lite
Modell	WorkWise WWSS1327CP
Verstellmechanismus	Pneumatikarm mit Hebelsteuerung
Bildschirmhalterung	VESA-Montage, Neigung -13° bis +45°
Tastaturablage	Ja, mit abnehmbarer Handgelenkstütze (links oder rechts)
Kabelmanagement	Ja, abnehmbare Abdeckung und Kabelklemme
Kompatible Tischplattenstärke	20 bis 80 mm
Garantie	5 Jahre eingeschr�nkt
Materialien	Stahl, Kunststoff, EVA (Polster)
Farbe	Schwarz (dominant)
Packungsinhalt	Pneumatikarm, Stützmast, Montagesäule, Arbeitsfläche, Tastaturablage, Klemmen, Polster, Platten, Schrauben, Werkzeug, Handgelenkstütze, Kabelklemme, Abdeckkappen
Spannungsanpassung	Ja, über Inbusschlüssel zur Anpassung an das Bildschirmgewicht
Wartung	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nur auf geeignetem Schreibtisch verwenden, Tragfähigkeit prüfen

Häufig gestellte Fragen - WorkWise WWSS1327CP Tripp Lite

Wie wird die WorkWise WWSS1327CP Arbeitsstation zusammengebaut?

Befolgen Sie die nummerierten Schritte in der Anleitung: Befestigen Sie zuerst den Pneumatikarm am Schreibtisch (Dicke 20-80 mm), montieren Sie dann die Stützsäule und die Lager auf der Arbeitsfläche, befestigen Sie die Baugruppe am Arm, fügen Sie die Montagesäule und die Tastaturablage hinzu, installieren Sie schließlich die VESA-Halterung und den Bildschirm. Verwenden Sie die mitgelieferten Inbusschlüssel zum Anziehen der Schrauben.

Wie stelle ich die Höhe der Station ein?

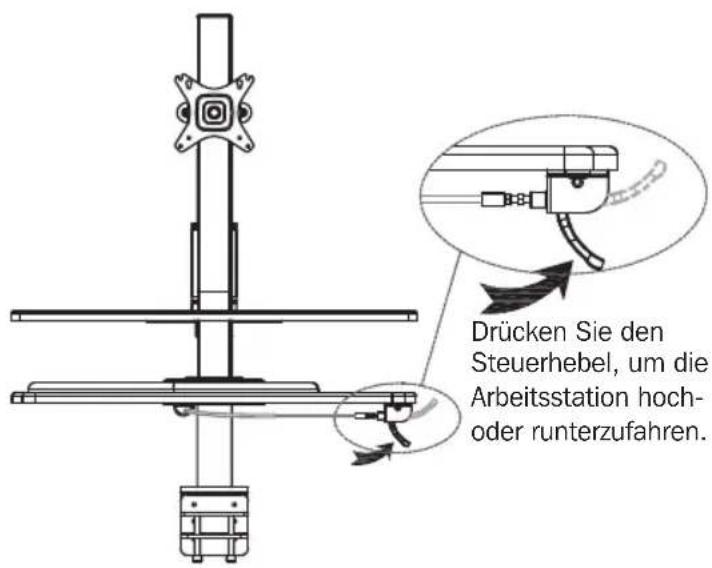

Drücken Sie den Hebel unter der Arbeitsfläche, um den Pneumatikarm zu entriegeln. Heben oder senken Sie die Baugruppe auf die gewünschte Höhe und lassen Sie den Hebel los, um sie zu verriegeln. Stellen Sie sicher, dass die Bildschirmlast der eingestellten Spannung entspricht.

Wie befestige ich einen Bildschirm an der VESA-Halterung?

Verwenden Sie die mitgelieferten Schrauben (M4 x 12), um die Montagehalterung gemäß VESA-Standard auf der Rückseite des Bildschirms zu befestigen. Befestigen Sie dann die Halterung mit M6-Schrauben und Unterlegscheiben an der mittleren Säule. Passen Sie die vertikale Position der Halterung auf der Säule bei Bedarf an.

Wie stelle ich die Spannung des Pneumatikarms ein?

Verwenden Sie den mitgelieferten großen Inbusschlüssel, um die Einstellschraube am Arm zu drehen. Erhöhen Sie die Spannung (im Uhrzeigersinn drehen) für einen schwereren Bildschirm, verringern Sie die Spannung (gegen den Uhrzeigersinn) für einen leichteren Bildschirm. Testen Sie die Bewegung nach jeder Anpassung.

Wie installiere ich die Tastaturablage?

Befestigen Sie die Tastaturablage mit den mitgelieferten M6-Schrauben unter der Arbeitsfläche. Sie können die rechte oder linke Seite für die Mausablage wählen. Die Handgelenkstütze wird auf der gegenüberliegenden Seite der Ablage befestigt. Wenn Sie die Handgelenkstütze nicht verwenden, setzen Sie die Abdeckkappen ein, um die Löcher zu füllen.

Wie verwalte ich die Kabel?

Entfernen Sie die Kabelmanagement-Abdeckung an der Säule. Führen Sie die Kabel von Bildschirm und Tastatur in die Säule und schließen Sie die Abdeckung. Verwenden Sie die mitgelieferte Kabelklemme, um die Kabel bei Bedarf entlang des Arms zu fixieren.

Wie ist die Garantie für den WorkWise WWSS1327CP?

Tripp Lite bietet eine eingeschränkte 5-Jahres-Garantie ab Kaufdatum. Sie deckt Material- und Verarbeitungsfehler ab. Sie deckt nicht normale Abnutzung, unsachgemäße Verwendung, Missbrauch oder Vernachlässigung ab. Für Garantieansprüche kontaktieren Sie den Tripp Lite Support.

Was tun, wenn Teile fehlen oder beschädigt sind?

Überprüfen Sie die Komponentenliste in der Anleitung. Wenn Teile fehlen oder defekt sind, besuchen Sie die Website www.triplite.com/support für Hilfe. Halten Sie den Kaufbeleg bereit.

Wie reinige und warte ich die Arbeitsstation?

Verwenden Sie ein weiches, trockenes Tuch zum Abstauben der Oberflächen. Vermeiden Sie aggressive oder scheuernde Chemikalien. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und die einwandfreie Funktion des Pneumatikmechanismus. Erzwingen Sie keine Bewegungen.

Welche Tischplattenstärke ist für die Installation dieser Station erforderlich?

Der Pneumatikarm ist für Schreibtische mit einer Stärke zwischen 20 und 80 mm (0,79 bis 3,35 Zoll) ausgelegt. Der Tisch muss stabil sein und das Gewicht der Baugruppe (Station + Bildschirm) tragen können. Bei Glastischen überprüfen Sie die Tragfähigkeit.

BEDIENUNGSANLEITUNG WorkWise WWSS1327CP Tripp Lite

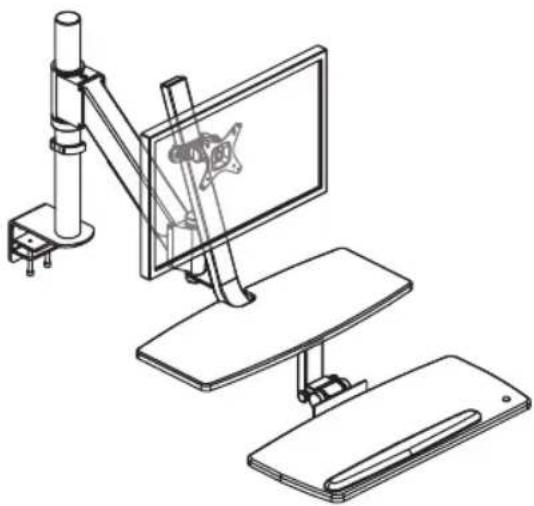

Einstellbare Arbeitsstation zum Sitzen oder Stehen

Modell: WWSS1327CP

ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN WERDEN. (13 kg/29 lb). EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

Copyright © 2016 Tripp Lite. Alle Rechte vorbehalten.

Komponentenliste

WICHTIG: Vergewissern Sie sich, dass alle in der Komponentenliste aufgeführten Teile vorhanden sind, ehe Sie mit der Installation beginnen. Sollten Teile beschädigt oder nicht vorhanden sein, besuchen Sie bitte www.tripplite.com/support.

Pneumatischer Arm mit Steuerhebel

B

Träger x1

●

Pfosten x1

●

Tastaturablage x1

●

Arbeitsfläche x1

x1

F ^1

Klemme oben

x1

F2

Klemme unten

x1

F³

EVA Pad x1

F4

Druck- platte

x1

F5

M8 x 70,5 x2

G

Schwenkarm- Unterlegscheibe

x1

●

M6 x 12 x12

●

M6 x 15 x6

J

M6 x 25

x2

K

M6 x 30

x3

PQ

35×8,5×1

x2

●

M8 × 13 × 8

x2

●

17×8×1,5

x2

●

Kabelführung für Pfosten

x1

●

Kabelclip

x1

●

M4 × 12

x4

R

M13/M17 x 111 x 2.0T

x2

X

M6 x 95

x1

●

M4 x 55

x1

●

M3 x 55

x1

●

Halte-bügel

x2

●

Halterung

x1

●

Handballen- Auflage

x1

●

Loch- stopfen

x4

Montage

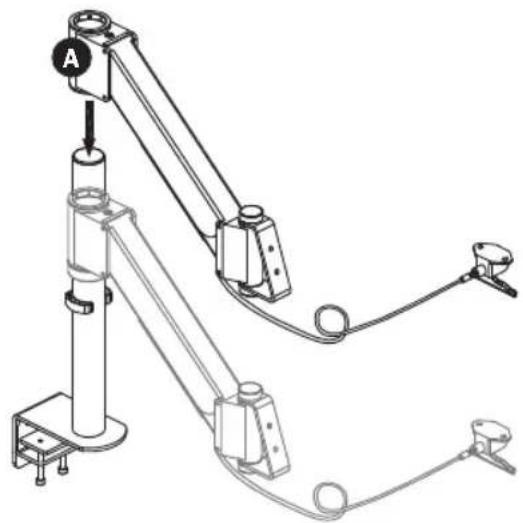

2 Pneumatischen Arm befestigen und in tiefe Lage bringen

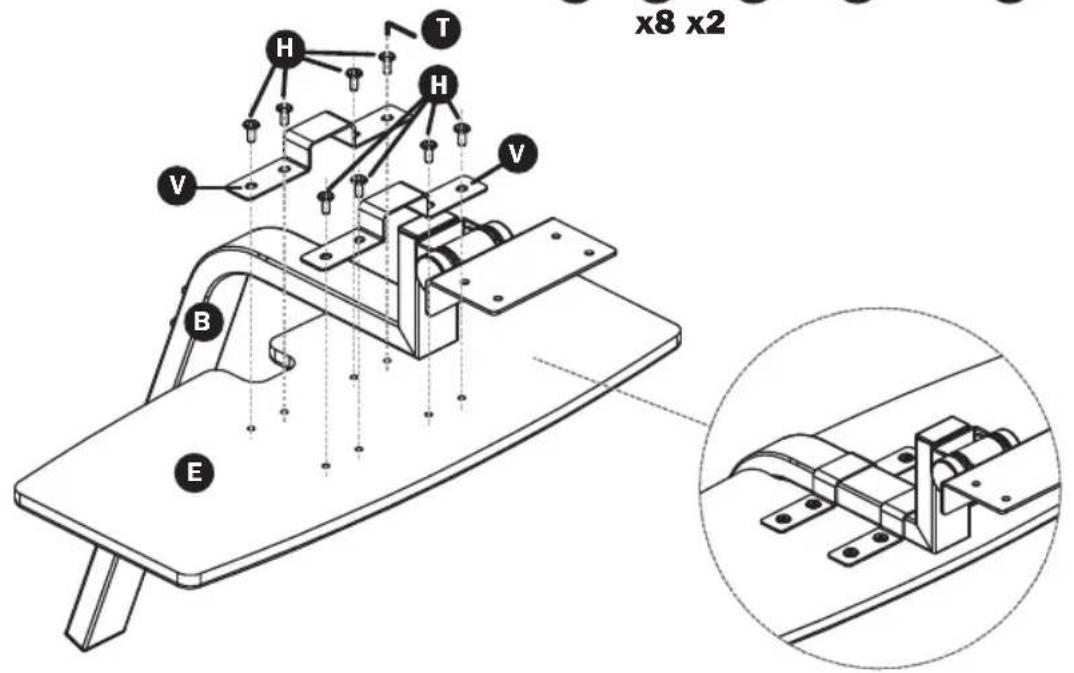

Befestigen Sie den Träger mit den Haltebügeln an der Arbeitsfläche.

Befestigen Sie die Baugruppe aus Träger/Arbeitsfläche am pneumatischen Arm.

Montage

Die Handballenauflage wird links oder rechts an der Tastaturauflage angebracht; die Leerstelle bietet Platz für eine Maus. Sollten Sie keine Handballenauflage benötigen, so verschließen Sie die Löcher mit den Stopfen.

Montage

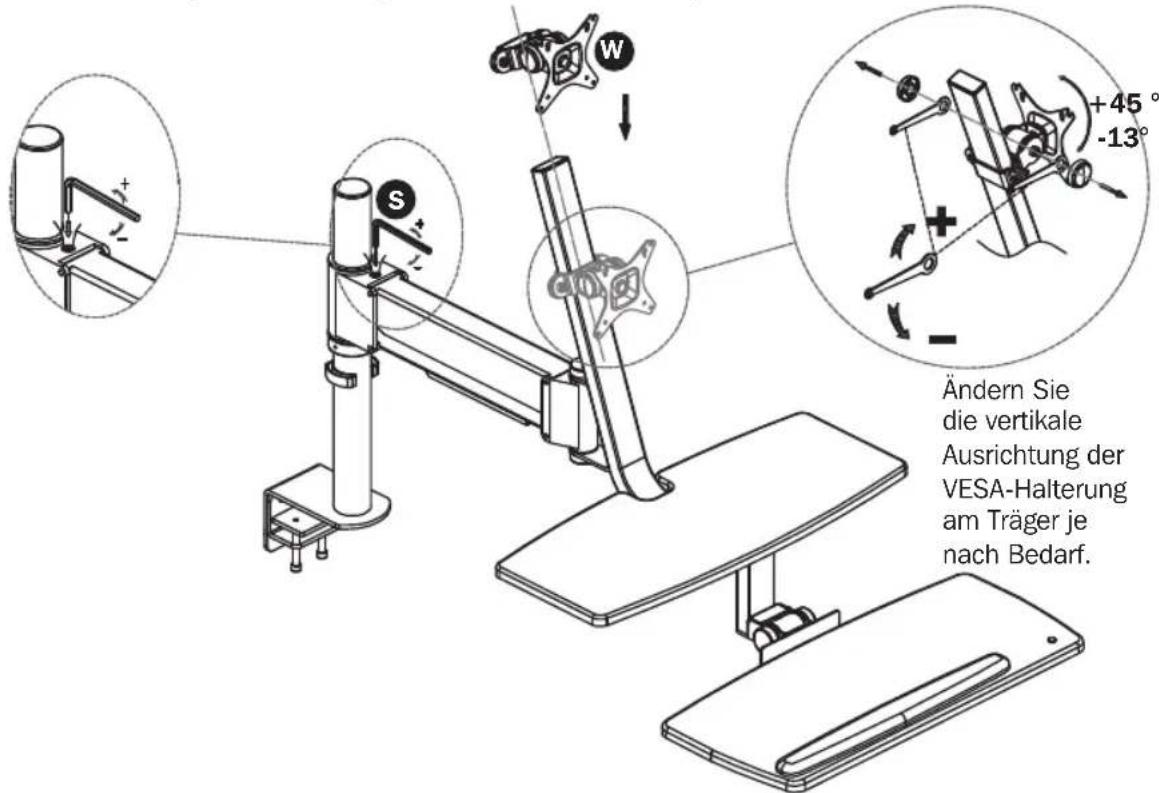

Verwenden Sie den großen Inbus, um die Spannung einzustellen (erhöhen Sie die Spannung für schwerere Objekte und verringern Sie sie für leichtere Objekte).

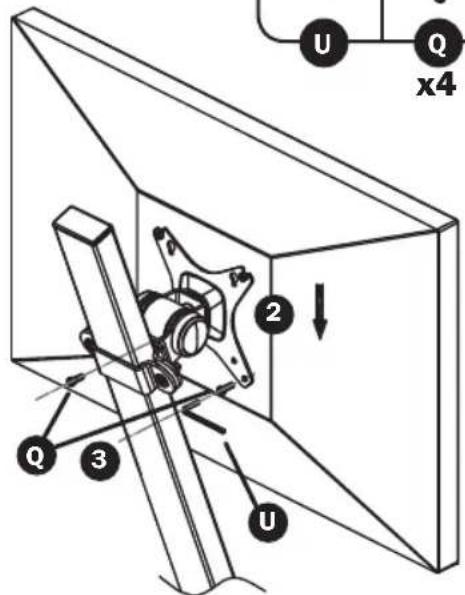

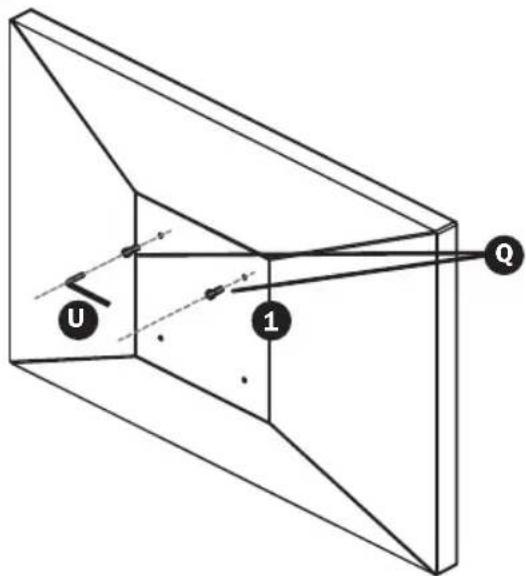

Befestigen Sie den Bildschirm an der VESA-Halterung.

Montage

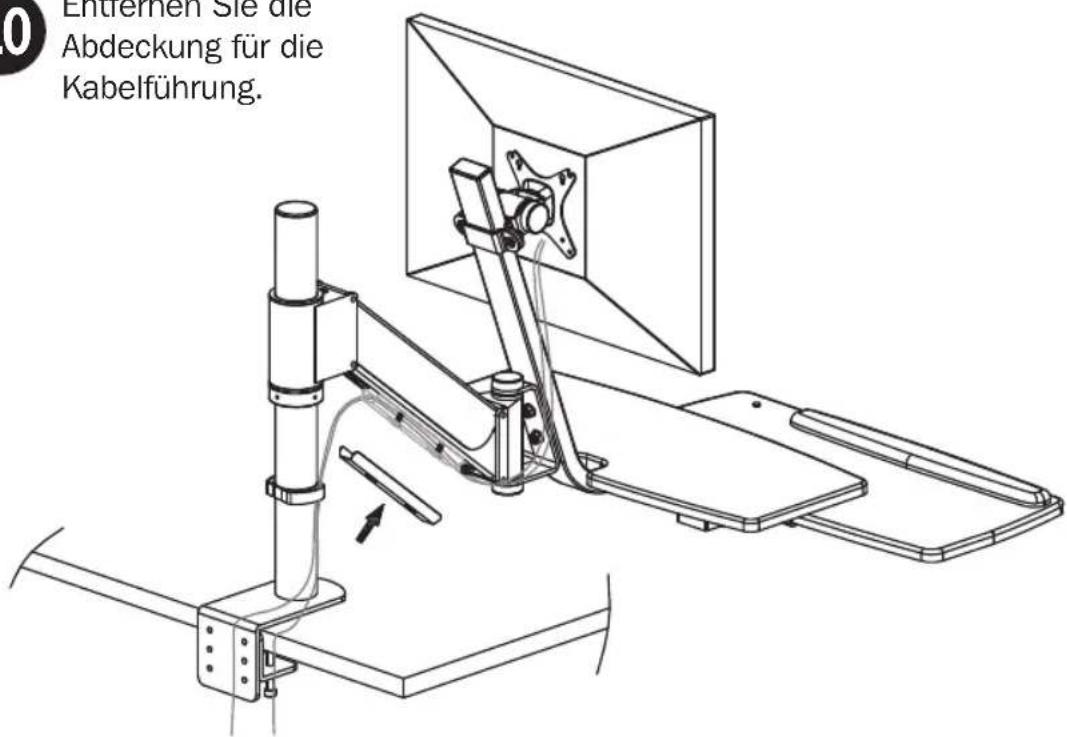

Entfernen Sie die Abdeckung für die Kabelführung.

Garantieanmeldung

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.
