РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IVR 35202 Sc Me Kärcher

Общие указания Перед первым использованием изделия следует прочитать данное руководство по эксплуатации, действовать в соответствии с ним и сохранить его для последующего использования или следующего владельца устройства. ●Перед первым вводом в эксплуатацию следует обязательно ознакомиться с указаниями по технике безопасности № 5.956-249.0. ● Несоблюдение руководства по эксплуатации и указаний по технике безопасности может привести к повреждению устройства и опасности травмирования оператора и других

●При обнаружении транспортных повреждений сразу проинформировать торгового представителя. Указания по технике безопасности Степень опасности

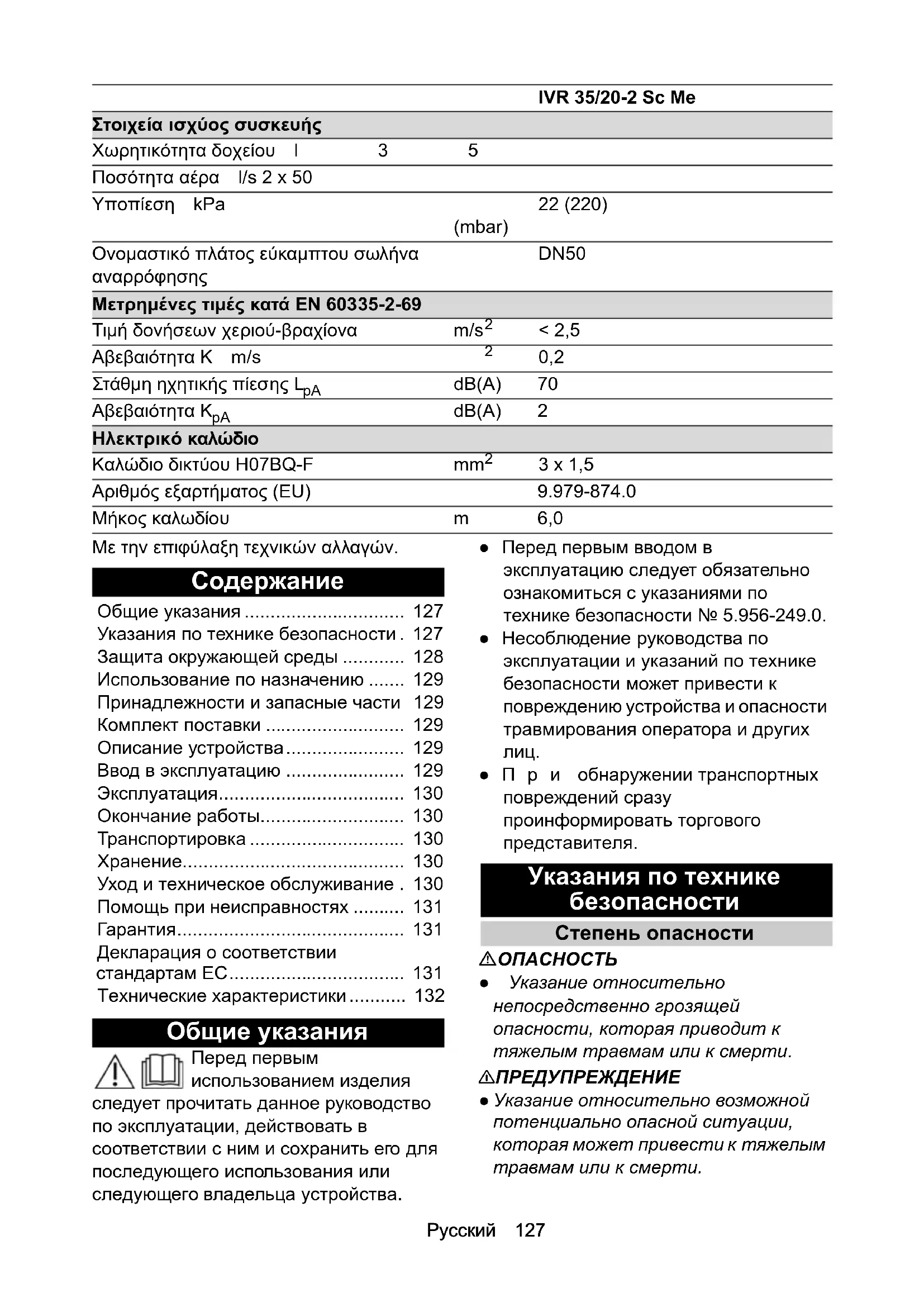

• 3 x 1,5 Αριθμός εξαρτήματος (ΕU) 9.979-874.0 Μήκος καλωδίου m6,0 IVR 35/20-2 Sc Me Общие указания p. 127
• Указания по технике безопасности . 127 Защита окружающей среды p. 128
• Использование по назначению p. 129
• Принадлежности и запасные части 129 Комплект поставки p. 129
• Описание устройства p. 129
• Ввод в эксплуатацию p. 129
• Эксплуатация p. 130
• Окончание работы p. 130
• Транспортировка p. 130
• Хранение p. 130
• Уход и техническое обслуживание . 130 Помощь при неисправностях p. 131
• Гарантия p. 131
• Декларация о соответствии стандартам ЕС p. 131
• Технические характеристики 28 Русский 몇 ОСТОРОЖНО ● Указание на потенциально опасную ситуацию, которая может привести к получению легких травм. p. 1321

● Указание относительно возможной потенциально опасной ситуации, которая может повлечь за собой материальный ущерб. Указания по технике безопасности 몇 ПРЕДУПРЕЖДЕНИЕ ● Устройство не предназначено для сбора вредной для здоровья пыли. ● Обеспечить защиту устройства от дождя. Не хранить устройство под открытым небом. ● Перед каждым вводом в эксплуатацию проверять, подсоединены ли кабели уравнивания потенциалов (проводы заземления). 몇 ОСТОРОЖНО ● Выключать устройство после каждого использования и извлекать штепсельную вилку из розетки.

● Использовать устройство только в помещениях. ● Опасность защемления! Использовать перчатки при съеме или установке головки пылесоса, блока фильтра или сборной емкости. ● Опасность повреждения! Не проводить уборку без фильтра или с использованием поврежденного

● Использовать защитную обувь при работе с устройством. Электрическое подключение Устройство можно подключать только к точке электросети, выполненной электриком в соответствии с IEC 60364. Параметры подключения см. Технические характеристики и на заводской табличке. Использование удлинителей запрещено.

Опасность удара электрическим

Опасность для жизни Не переезжать, не защемлять и не растягивать электрические соединительные кабели, чтобы не повредить их. Защищать кабель от высоких температур, воздействия масла или повреждения острыми краями. Перед началом работы с устройством проверить сетевой кабель. Не эксплуатировать устройство с поврежденным кабелем. Поручить замену поврежденного кабеля квалифицированному

Поведение в случае возникновения аварийной

Опасность травмирования и повреждения при всасывании легковоспламеняющихся материалов, в случае короткого замыкания или других неисправностей электрооборудования Опасность вдыхания вредных газов, опасность поражения электрическим током, опасность получения ожогов. В аварийной ситуации выключить устройство и извлечь штепсельную вилку из розетки. Защита окружающей среды Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды. Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасностьРусский 129 для здоровья и окружающей среды. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми

Указания по компонентам (REACH) Для получения актуальной информации о компонентах см. www.kaercher.de/ REACH Использование по

몇 ПРЕДУПРЕЖДЕНИЕ Вдыхание вредной для здоровья

Опасность для здоровья Запрещено использовать устройство для вредной пыли.

Короткое замыкание из-за высокой

Повреждение устройства Использовать устройство только в помещениях. Устройство предназначено для: ●сбора негорючих и невзрывоопасных

●сбора пыли и крупного мусора; ● промышленного использования, например,в складских и производственных помещениях; ● коммерческого использования, например, в гостиницах, школах, больницах, фабриках, магазинах, офисах и бюро по аренде недвижимости. Любое другое использование считается использованием не по назначению. Принадлежности и запасные части Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com. Комплект поставки При распаковке устройства проверить комплектацию. О повреждении при транспортировке следует сообщить своему дилеру. Описание устройства Рисунки см. на страницах с рисунками Рисунок A 1 Сборный бак 2 Рычаг для опускания сборного бака 3 Патрубок для подключения всасывающего шланга 4 Дугообразная ручка 5 Выключатель устройства 6 Сетевой кабель 7 Фиксатор головки пылесоса 8 Мешочный фильтр 9 Ручка устройства очистки фильтра 10 Рычаг для опускания сборного бака 11 Держатель для принадлежности 12 Шасси 13 Направляющие ролики со стояночным тормозом Ввод в эксплуатацию Рисунок см. на страницах с рисунками

1. Установить устройство в рабочее

2. При необходимости зафиксировать

устройство стояночным тормозом.

3. Убедиться, что головка пылесоса

установлена правильно.

4. Вставить всасывающий шланг в

патрубок для шланга. Рисунок B

5. Установить необходимую

принадлежность на всасывающий шланг.130 Русский Эксплуатация

1. Вставить штепсельную вилку в

2. Включить устройство с помощью

выключателя устройства. Рисунок C Выключатель имеет несколько ступеней включения: 0 Устройство выключено. 1 Двигатель 1 включен. 2 Двигатели 1 и 2 включены.

Работа с одним двигателем Опасность повреждения приводного

Переключать ступени выключателя

Эксплуатировать устройство всегда на ступени 2

3. Начать процесс уборки пылесосом.

Очистка фильтра для пыли Рисунок см. на страницах с рисунками

Регулярно очищать фильтр во избежание потери мощности всасывания. Рисунок D

1. Для очистки фильтра несколько раз

переместить ручку очистки фильтра вперед-назад. Опорожнение сборного бака

1. Выключить устройство и отсоединить

его от источника питания.

2. Очистить фильтр для пыли.

3. Опустить сборный бак, нажав рычаги.

4. Извлечь сборный бак из устройства.

5. Опорожнить сборный бак в

канализационную систему.

6. Утилизировать содержимое согласно

действующим предписаниям или использовать повторно.

Перемещать сборный бак только на его роликах. Не используйте кран или,например, вилочный погрузчик. Съем головки пылесоса Рисунок см. на страницах с рисунками

1. Выключить устройство и отсоединить

2. Открыть фиксатор головки пылесоса.

3. Снять головку пылесоса и отложить в

1. Выключить устройство

2. Опорожнить и очистить сборный бак.

3. Снять принадлежность, при

необходимости очистить и высушить. Транспортировка 몇 ОСТОРОЖНО Несоблюдение веса Опасность получения травм и повреждений Во время хранения и транспортировки учитывать вес устройства.

1. При перевозке устройства в

транспортных средствах зафиксировать его от скольжения и опрокидывания в соответствии с действующими правилами.

몇 ОСТОРОЖНО Несоблюдение веса Опасность получения травм и повреждений Во время хранения и транспортировки учитывать вес устройства.

1. Хранить устройство только в

Уход и техническое обслуживание

1. Регулярно промывать устройство и

принадлежности подходящей жидкостью и давать просохнуть.

2. Регулярно проверять мешочный

фильтр на повреждения. Заменить поврежденный мешочный фильтр.Русский 131 Замена мешочного фильтра Рисунок H 1 Винты 2 Зажимное кольцо 3 Мешочный фильтр 4 Очистное устройство

1. Снять головку пылесоса.

2. Извлечь блок фильтра за ручки из

устройства и перевернуть его.

3. Выкрутить винты и демонтировать

очистное устройство.

4. Разъединить резьбовое соединение

5. Снять мешочный фильтр.

6. Установить новый мешочный фильтр.

При установке убедиться, что язычок вставки фильтра входит в зацепление

и привинтить зажимное

8. Установить и привинтить очистное

Опасность травмирования Опасность непреднамеренного запуска устройства и опасность поражения электрическим током Перед проведением любых работ на устройстве выключить устройство и извлечь штепсельную вилку из

Все проверки и работы с электрическими частями должны осуществляться специалистом. Двигатель (всасывающая турбина) не

Отсутствует электрическое напряжение Проверить розетку и предохранитель системы электропитания. Проверить сетевой

штепсельную вилку устройства. Сервисная служба Если неисправность не удается устранить, устройство необходимо отправить на проверку в сервисную

В каждой стране действуют соответствующие условия гарантии, установленные нашей дочерней сбытовой компанией. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственном браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие, или

ближайшую уполномоченную службу сервисного обслуживания. (Адрес указан на обороте) Дополнительную информацию о гарантии (при наличии) можно найти в области сервисного обслуживания на местном веб-сайте Kärcher в разделе «Загрузки». Декларация о соответствии стандартам ЕС Настоящим заявляем, что упомянутое ниже изделие соответствует соответствующим положениям перечисленных директив и регламентов. При любых изменениях изделия, не согласованных с нашей компанией, данная декларация теряет свою силу.132 Русский Изделие: Пылесос для сухой уборки Тип: 9.986-xxx Директивы и регламенты 2006/42/ЕС (+2009/127/ЕС) 2011/65/EС 2014/30/EС Примененные гармонизированные

Имя и адрес Лицо, ответственное за ведение документации: А. Хаг (A. Haag) Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Германия) Тел.: +49 7171 94888-0 Факс: +49 7171 94888-528 г. Вальдштеттен, 2024/07/01 Нижеподписавшиеся лица действуют по поручению и по доверенности руководства компании. Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Германия) Тел.: +49 7171 94888-0

: +49 7171 94888-528 Технические характеристики IVR 35/20-2 Sc Me Электрическое подключение Напряжение сети V 220-240 Фаза ~1 Частота сети Hz 50-60 Степень защиты IPX4 Класс защиты I Мощность W 2000 Сетевой предохранитель (инертный)A 16 Размеры и вес Типичный рабочий вес kg 50 Длина х ширина х высота mm 740 x 580 x 1105 Условия окружающей среды Температура окружающей среды °C +40 Рабочие характеристики устройства Объем бака l35 Расход воздуха l/s 2 x 50 Разрежение kPa (mbar) 22 (220) Номинальный диаметр всасывающего

DN50Українська 133 Сохраняется право на внесение технических изменений.

< 2,5 Погрешность K m/s

0,2 Уровень звукового давления L

dB(A) 70 Погрешность K

dB(A) 2 Сетевой кабель Сетевой кабель H07BQ-F mm
