РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B127P100HSR Tripp Lite

Руководство пользователя

Ретрансляторы/удлинители и разветвители 4K/60 HDMI через Cat6 с поддержкой сигналов различных разрешений

Модели локальных модулей: В127Р-002-Н, В127Р-004-Н

Модели удаленных модулей: B127P-100-H, B127P-100-H-SR

English 1 • Español 17 • Français 33

EAC

TRIPP·LITE

Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.

Содержимое упаковки

	B127P-002-H	B127P-004-H	B127P-100-H	B127P-100-H-SR
Локальный модуль (L) или удаленный модуль (R) L Л У R
Внешние блоки питания (0 или 1) 1 1 0 0
Монтажные приспособления ДА ДА ДА НЕТ

Характеристики изделия

Bce

• Поддержка видеоразрешения до 4K (3840 x 2160) при 60 Гц с цветовой субдискретизацией 4:4:4
• Поддержка аудиосистем объемного звучания до 7.1
  • Совместимость с HDMI 2.0, HDCP 2.2 и HDR
• Автоматическая настройка при подключении по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов

Характеристики изделия

B127P-002-H

• 2-портовый локальный передающий модуль удлинителя/разветвителя HDMI через Cat6
- Разделяет HDMI-сигнал на два
- Работает совместно с приемными модулями Tripp Lite B127P-100-H и B127P-100-H-SR, обеспечивая ретрансляцию HDMI-сигнала
- Функция Power over Cable / PoC ("Питание через кабель") обеспечивает подачу электропитания на удаленные приемники
- Поддержка сигналов с разрешением 4К (3840 x 2160) при 60 Гц и 1080 при 60 Гц
- Функция поддержки сигналов различных разрешений обеспечивает отображение сигналов с различными разрешениями в одной системе без необходимости снижения качества сигнала до самого низкого разрешения
- В комплект поставки входят монтажные приспособления, обеспечивающие возможность как настенного монтажа модуля, так и его монтажа в стойке или на мачте

B127P-004-H

• 4-портовый локальный передающий модуль удлинителя/разветвителя HDMI через Cat6
- Разделяет HDMI-сигнал на четыре
- Работает совместно с приемными модулями Tripp Lite B127P-100-H и B127P-100-H-SR, обеспечивая ретрансляцию HDMI-сигнала
- Функция Power over Cable / PoC ("Питание через кабель") обеспечивает подачу электропитания на удаленные приемники
- Поддержка сигналов с разрешением 4K (3840 x 2160) при 60 Гц и 1080 при 60 Гц
- Функция поддержки сигналов различных разрешений обеспечивает отображение сигналов с различными разрешениями в одной системе без необходимости снижения качества сигнала до самого низкого разрешения
- Имеет дополнительный HDMI-порт, который может использоваться для подключения локального монитора или шлейфового подключения дополнительных модулей B127P-004-H (до трех модулей в каскаде)
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как настенного монтажа модуля, так и его монтажа в стойке или на мачте

Характеристики изделия

B127P-100-H

• Удаленный приемный модуль HDMI через Cat6 с питанием по кабелю (PoC)
• Взаимодействует с удлинителями/разветвителями мод. В127Р-002-Н и В127Р-004-Н, обеспечивая ретрансляцию сигнала с разрешением 4К при 60 Гц на расстояние до 38 м от источника
  • Встроенный эквалайзер для автоматической коррекции параметров видеоизображения
• Поддержка сигналов с разрешением 4K (3840 x 2160) при 60 Гц и 1080 при 60 Гц
• Функция поддержки сигналов различных разрешений обеспечивает отображение сигналов с различными разрешениями в одной системе без необходимости снижения качества сигнала до самого низкого разрешения
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как настенного монтажа модуля, так и его монтажа в стойке или на мачте

B127P-100-H-SR

• Удаленный приемный модуль HDMI через Cat6 малой дальности с питанием по кабелю (PoC)
• Взаимодействует с удлинителями/разветвителями мод. В127Р-002-Н и В127Р-004-Н, обеспечивая ретрансляцию сигнала с разрешением 4К при 60 Гц на расстояние до 15 м от источника
  • Встроенный эквалайзер для автоматической коррекции параметров видеозображения
• Поддержка сигналов с разрешением 4K (3840 x 2160) при 60 Гц и 1080 при 60 Гц
• Функция поддержки сигналов различных разрешений обеспечивает отображение сигналов с различными разрешениями в одной системе без необходимости снижения качества сигнала до самого низкого разрешения
• Вмонтированный гибкий HDMI-кабель длиной 15 см вставляется непосредственно в HDMI-порт дисплея

Опциональные комплектующие:

• Соединительные кабели Cat6 серии N202 с одножильными проводами калибра 24 AWG
• Высокоскоростные кабели HDMI 2.0 серии P569-XXX-CERT или P568-XXX-2A

Ограничение ответственности

Перед началом установки проверьте следующие настройки своего(-их) источника(-ов) и телевизора(-ов)/монитора(-ов):

1. Выполните настройку на частоту 60 Гц. Перепроверьте заводские настройки, поскольку по умолчанию может быть установлена более низкая частота (в Гц) по сравнению с заявленной.
2. Убедитесь в том, что монитор настроен на входной сигнал стандарта HDMI 2.0. Некоторые дисплеи могут быть по умолчанию настроены на стандарт HDMI 1.4.
3. Проверьте, включена ли на мониторе функция HDR. На некоторых дисплеях эта функция может быть отключена в качестве заводской настройки.
4. Проверьте, включена ли на телевизоре/мониторе настройка Ultra HD (UHD) Deep Color. Узнайте у производителя своего телевизора/монитора, какие HDMI-порты поддерживают UHD Deep Color.

Примечание. Если вы желаете подключить к своей установке локальный монитор, то в зависимости от марки/модели вашего телевизора/монитора может потребоваться отключение настройки UHD Deep Color на локальном телевизоре/мониторе для достижения разрешения 4К при 60 Гц.

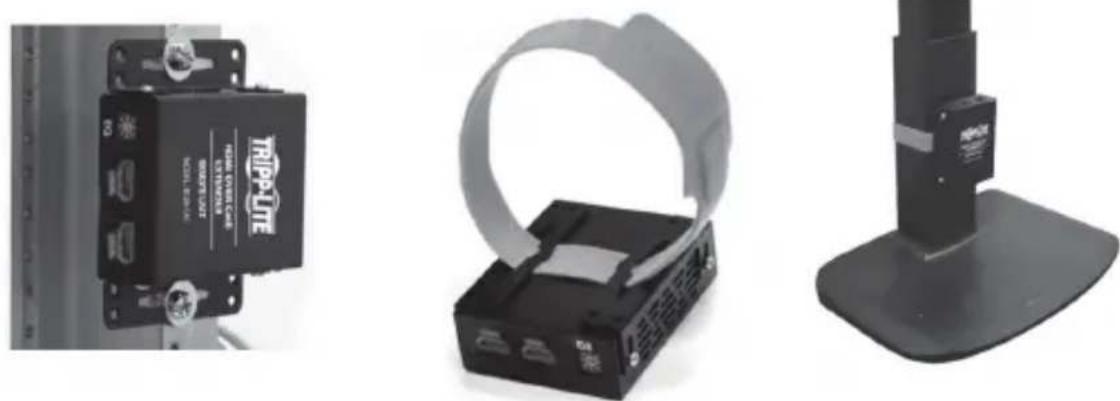

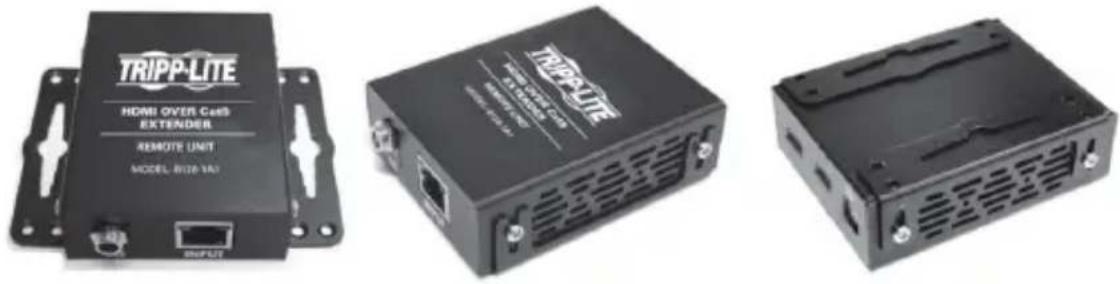

Указания по монтажу (только для отдельных моделей)

Модели В127Р-002-Н, В127Р-004-Н и В127Р-100-Н комплектуются монтажной оснасткой, обеспечивающей возможность крепления различными способами. На приведенных ниже изображениях представлены возможные способы крепления входящих в комплект монтажных кронштейнов для различных установок.

Примечание. Приведенная ниже модель представлена только в качестве иллюстрации. Ваше изделие может отличаться по номеру модели, размеру или ориентации портов. Варианты монтажа одинаковы для всех IP-модулей.

Настенный монтаж

Монтаж в стойку 19" Монтаж на мачте

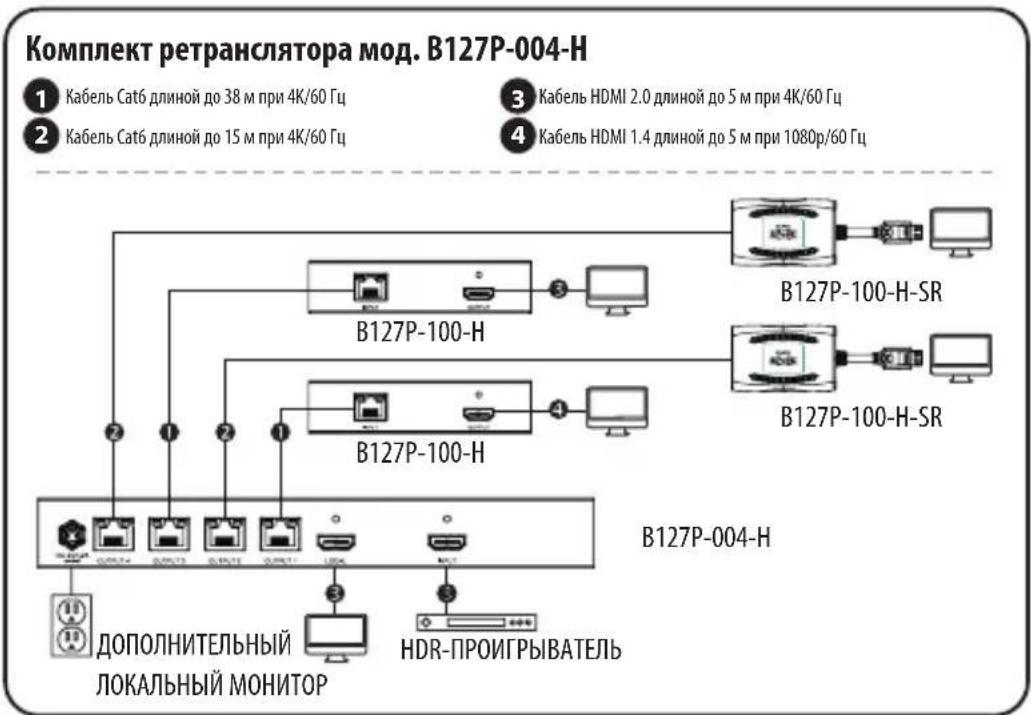

Установка стандартного удлинителя/разветвителя

Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
2) Для достижения максимальной дистанции и производительности используйте кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами более высокого калибра (например, 26 AWG) приведет к сокращению длины ретрансляции, поскольку такой кабель будет иметь ограниченную передающую способность. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
3) На схеме установки изображен локальный передающий модуль B127P-004-H. Схема установки модуля B127P-002-H выглядит аналогично, за исключением того, что он имеет только два удаленных и ни одного локального порта.
4) Модули B127P-100-H и B127P-100-H-SR не требуют внешнего источника питания благодаря использованию технологии PoC (питание по кабелю) в передающих модулях.

Установка стандартного удлинителя/разветвителя

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров, проигрывателей Blu-ray и передатчика) отключено.
2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите источник HDMI-сигнала к порту INPUT (ВХОД) устройства мод. B127P-002-H или B217P-004-H.
3. Необязательно для мод. B127P-004-H: с помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите HDMI-монитор к порту LOCAL (ЛОКАЛЬНЫЙ) устройства мод. B127P-004-H.
4. Соедините порт RJ45 локального передатчика с портом RJ45 удаленного приемника при помощи кабеля Cat6.
5. Повторите шаг 4 для каждого дополнительно подключаемого удаленного модуля.
6. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) соедините HDMI-порт удаленного приемника с монитором.
7. Подайте питание на подключенные телевизоры/мониторы. Включение светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею.
8. Подключите к локальному передатчику внешний источник питания, затем включите его в свободную электрическую розетку или (опционально) сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета на локальном передатчике. Включение светодиодного индикатора POWER (зеленого цвета) на удаленном приемнике указывает на то, что это устройство получает питание от локального передатчика по технологии PoC.
9. Включите питание источника HDMI-сигнала. При получении сигнала от источника на локальном передатчике загорается светодиодный индикатор OUTPUT оранжевого цвета. Кроме того, сигнальное соединение каждого порта отображается светодиодным индикатором OUTPUT (ВЫХОД) оранжевого цвета.

Установка стандартного удлинителя/разветвителя

1. При получении на дисплее сигнала от источника на локальном передатчике и удаленном приемнике загораются светодиодные индикаторы RJ45 оранжевого цвета. Теперь представляемая на экране информация должна выводиться на подключенный(-е) монитор(-ы).

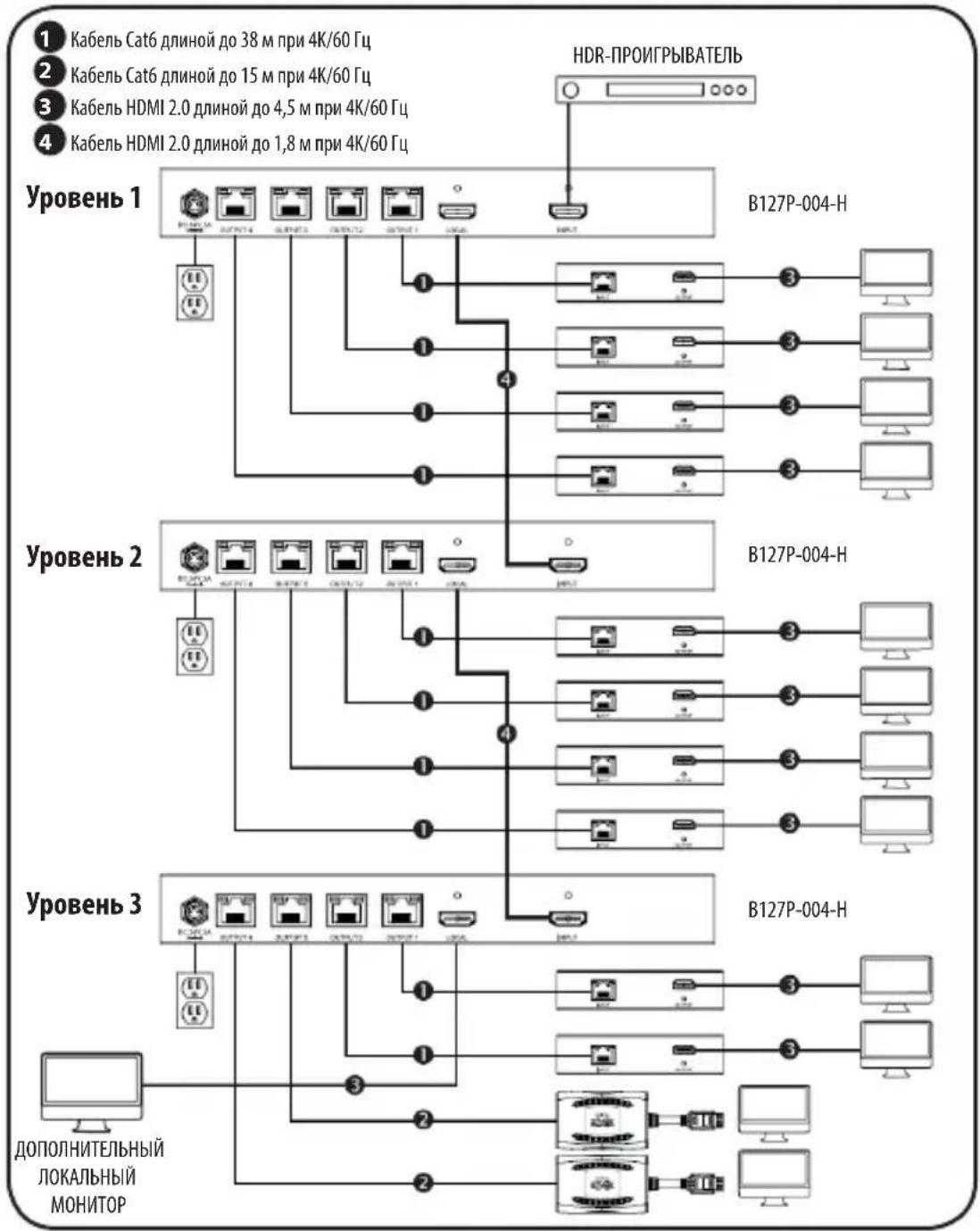

Установка системы со шлейфовым подключением ретрансляторов/разветвителей

Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
2) Для достижения максимальной дистанции и производительности используйте кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами более высокого калибра (например, 26 AWG) приведет к сокращению длины ретрансляции, поскольку такой кабель будет иметь ограниченную передающую способность. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
3) Использование мод. B127P-100-H может обеспечивать ретрансляцию сигнала с разрешением 4K при 60 Гц на расстояние до 38 м от источника. Использование мод. B127P-100-H-SR может обеспечивать ретрансляцию сигнала с разрешением 4K при 60 Гц на расстояние до 15 м от источника.

Установка системы со шлейфовым подключением ретрансляторов/разветвителей

Установка системы со шлейфовым подключением ретрансляторов/разветвителей

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров, проигрывателей Blu-ray и передатчика) отключено.
2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите источник HDMI-сигнала к порту INPUT (ВХОД) устройства мод. В127Р-004-Н.
3. С помощью кабеля HDMI 2.0 длиной 1,83 м (например, кабелей Tripp Lite серии P569-006-CERT или P568-006-2A) соедините порт LOCAL (ЛОКАЛЬНЫЙ) устройства мод. B127P-004-H с портом INPUT (ВХОД) второго устройства той же модели.
4. При подключении третьего устройства мод. В127Р-004-Н повторите шаг 3. Примечание. Каскадное подключение возможно только для трех уровней разветвителей.
5. Необязательно: с помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите локальный монитор к HDMI-порту LOCAL (ЛОКАЛЬНЫЙ) последнего устройства B127P-004-H в данной установке.
6. С помощью кабеля Cat6 соедините один из выходных портов RJ45 локальных передатчиков с входным портом RJ45 удаленного приемника мод. B127P-100-H или B127P-100-H-SR.
7. Повторите шаг 6 для каждого дополнительно подключаемого удаленного модуля.
8. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите устройство мод. B127P-100-H или B127P-100-H-SR к дисплею.
9. Повторите шаг 8 для каждого дополнительного монитора, подключаемого к удаленному приемнику.
10. Подайте питание на все подключенные дисплеи.
11. Подключите к локальному передатчику внешний источник питания, затем включите его в свободную электрическую розетку или (опционально) сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета.

Установка системы со шлейфовым подключением ретрансляторов/разветвителей

1. Повторите шаг 11 для каждого модуля B127P-004-H, добавляемого в шлейф.
2. Для мод. B127P-100-H и B127P-100-H-SR: загораются светодиодные индикаторы зеленого и оранжевого цветов. Зеленый СИД указывает на то, что устройство получает питание от удлинителя/разветвителя, а оранжевый СИД указывает на то, что устройство подключено к локальному модулю с включенным питанием через кабель Cat6.
3. Включите питание источника HDMI-сигнала. Включение светодиодных индикаторов RJ45 оранжевого цвета на устройстве мод. B127P-004-H указывает на получение сигнала от источника. Теперь представляемая на экране информация должна выводиться на подключенные мониторы.

Выявление и устранение неисправностей

1. Если при использовании разветвителя цветопередача одного из дисплеев не соответствует норме, установите настройку кодирования цвета в проигрывателе на "выкл".
2. При использовании источника с параметрами 4K/60 4:2:2 HDR воспроизведение выходного сигнала с качеством 1080р/60 Гц невозможно.

Если выполнение указаний по установке не позволяет получить приемлемого качества изображения, попробуйте воспользоваться приведенными ниже рекомендациями по выявлению и устранению неисправностей:

Сравнительные таблицы разрешений

		Порт Подключение ТВ	Реальное разрешение
ИСТОЧНИК 4К/60 Гц	Ситуация 1	1 4К/60Hz 4К/60Hz
		2-4 4К/60Hz 4К/60Hz
	Ситуация 2	1 4К/60Hz 4К/60Hz
		2-4 4К/30Hz 1080p/60Hz
	Ситуация 3	1 4К/60Hz 4К/60Hz
		2-4 1080p/60Hz 1080p/60Hz
	Ситуация 4	1 4К/30Hz 4К/30Hz
		2-4 4К/30Hz 4К/30Hz
	Ситуация 5	1 4К/30Hz 4К/30Hz
		2-4 1080p/60Hz 1080p/60Hz
	Ситуация 6	1 1080p/60Hz 1080p/60Hz
		2-4 1080p/60Hz 1080p/60Hz

Выявление и устранение неисправностей

		Порт Подключение ТВ	Реальное разрешение
ИСТОЧНИК 4К/30 Гц	Ситуация 1	1 4К/60Hz 4К/30Hz
		2-4 4К/60Hz 4К/30Hz
	Ситуация 2	1 4К/60Hz 4К/30Hz
		2-4 4К/30Hz 4К/30Hz
	Ситуация 3	1 4К/60Hz 4К/30Hz
		2-4 1080p/60Hz 1080p/60Hz
	Ситуация 4	1 4К/30Hz 4К/30Hz
		2-4 4К/30Hz 4К/30Hz
	Ситуация 5	1 4К/30Hz 4К/30Hz
		2-4 1080p/60Hz 1080p/30Hz
	Ситуация 6	1 1080p/60Hz 1080p/60Hz
		2-4 1080p/60Hz 1080p/60Hz

		Порт Подключение ТВ	Реальное разрешение
ИСТОЧНИК 1080Р/60 Гц	Ситуация 1	1 4K/60Hz 1080p/60Hz
		2-4 4K/60Hz 1080p/60Hz
	Ситуация 2	1 4K/60Hz 1080p/60Hz
		2-4 4K/30Hz 1080p/60Hz
	Ситуация 3	1 4K/60Hz 1080p/60Hz
		2-4 1080p/60Hz 1080p/60Hz
	Ситуация 4	1 4K/30Hz 1080p/60Hz
		2-4 4K/30Hz 1080p/60Hz
	Ситуация 5	1 4K/30Hz 1080p/60Hz
		2-4 1080p/60Hz 1080p/30Hz
	Ситуация 6	1 1080p/60Hz 1080p/60Hz
		2-4 1080p/60Hz 1080p/60Hz

Гарантийные обязательства

Ограниченная гарантия сроком 1 год

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента первоначальной покупки.

Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Гарантийные обязательства

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один к одному" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

ВНИМАНИЕ!

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.

TRIPP·LITE

Прослудия высшего качества.
