РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HWW 600025 Inox METABO

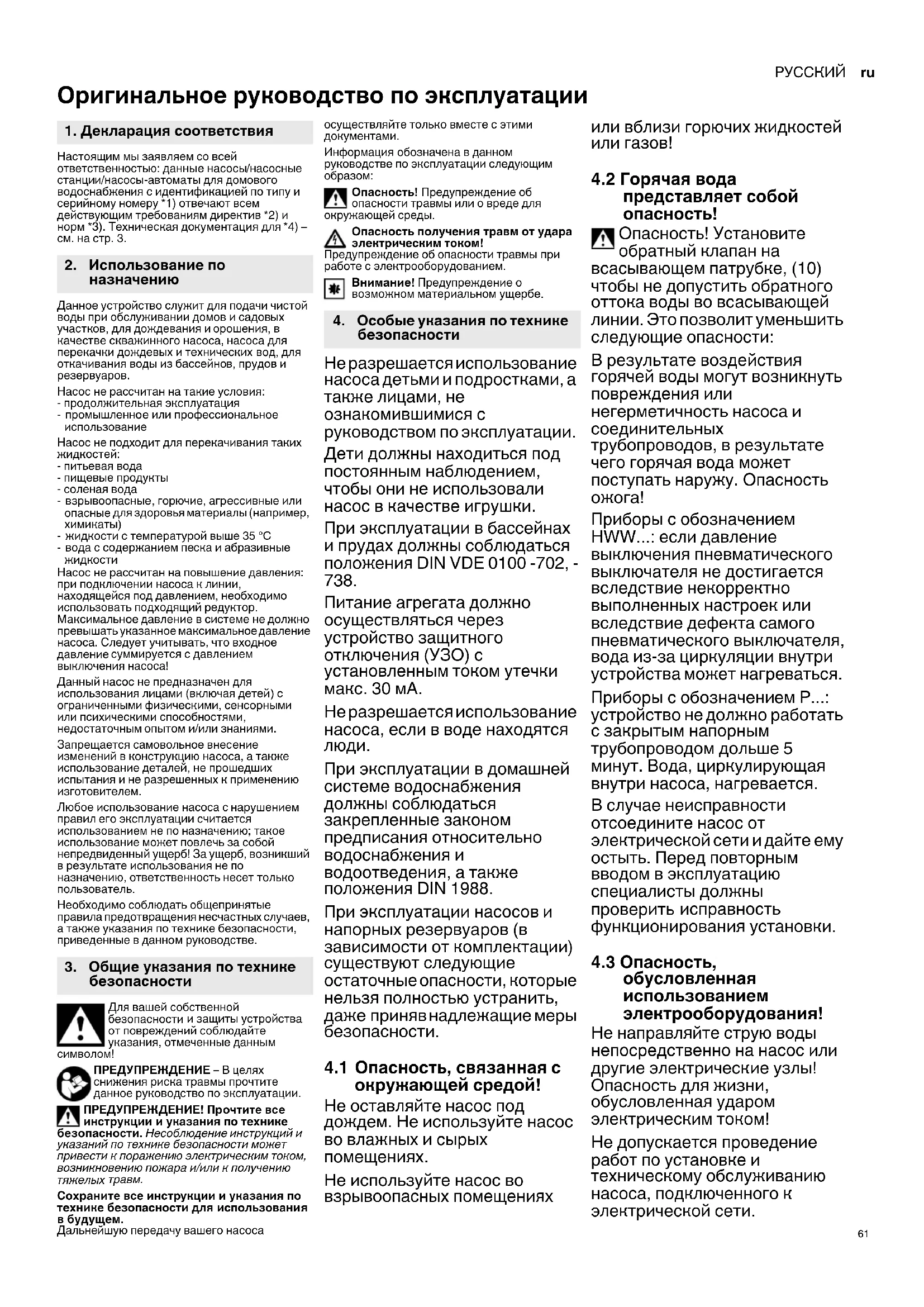

Оригинальное руководство по эксплуатации Настоящим мы заявляем со всей ответственностью: данные насосы/насосные станции/насосы-автоматы для домового водоснабжения с идентификацией по типу и серийному номеру *1) отвечают всем действующим требованиям директив *2) и норм *3). Техническая документация для *4) – см. на стр. 3. Данное устройство служит для подачи чистой воды при обслуживании домов и садовых участков, для дождевания и орошения, в качестве скважинного насоса, насоса для перекачки дождевых и технических вод, для откачивания воды из бассейнов, прудов и резервуаров. Насос не рассчитан на такие условия: - продолжительная эксплуатация - промышленное или профессиональное использование Насос не подходит для перекачивания таких

- питьевая вода - пищевые продукты - соленая вода - взрывоопасные, горючие, агрессивные или

для здоровья материалы (например,

- жидкости с температурой выше 35 °C - вода с содержанием песка и абразивные

Насос не рассчитан на повышение давления: при подключении насоса к линии, находящейся под давлением, необходимо использовать подходящий редуктор. Максимальное давление в системе не должно превышать указанное максимальное давление насоса. Следует учитывать, что входное

суммируется с давлением выключения насоса! Данный насос не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или психическими способностями, недостаточным опытом и/или знаниями. Запрещается самовольное внесение изменений в конструкцию насоса, а также использование деталей, не прошедших испытания и не разрешенных к применению изготовителем. Любое использование насоса с

правил его эксплуатации считается использованием не по назначению; такое использование может повлечь за собой непредвиденный ущерб! За ущерб, возникший в результате использования не по назначению, ответственность несет только пользователь. Необходимо соблюдать общепринятые правила предотвращения несчастных случаев, а также указания по технике безопасности, приведенные в данном руководстве. Для вашей собственной безопасности и защиты устройства от повреждений соблюдайте указания, отмеченные данным

ПРЕДУПРЕЖДЕНИЕ – В целях снижения риска травмы прочтите данное руководство по эксплуатации. ПРЕДУПРЕЖДЕНИЕ! Прочтите все инструкции и указания по технике безопасности. Несоблюдение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возникновению пожара и/или к получению

Сохраните все инструкции и указания по технике безопасности для использования

Дальнейшую передачу вашего насоса осуществляйте только вместе с этими документами. Информация обозначена в данном руководстве по эксплуатации следующим

Опасность! Предупреждение об опасности травмы или о вреде для окружающей среды. Опасность получения травм от удара электрическим током! Предупреждение об опасности травмы при работе с электрооборудованием. Внимание! Предупреждение о возможном материальном ущербе. Не разрешается использование насоса детьми и подростками, а также лицами, не ознакомившимися с руководством по эксплуатации. Дети должны находиться под постоянным наблюдением, чтобы они не использовали насос в качестве игрушки. При эксплуатации в бассейнах и прудах должны соблюдаться положения DIN VDE 0100 -702, -

Питание агрегата должно осуществляться через устройство защитного отключения (УЗО) с установленным током утечки макс. 30 мА. Не разрешается использование насоса, если в воде находятся

При эксплуатации в домашней системе водоснабжения должны соблюдаться закрепленные законом предписания относительно водоснабжения и водоотведения, а также положения DIN 1988. При эксплуатации насосов и напорных резервуаров (в зависимости от комплектации) существуют следующие остаточные опасности, которые нельзя полностью устранить, даже приняв надлежащие меры безопасности.

4.1 Опасность, связанная с

окружающей средой! Не оставляйте насос под дождем. Не используйте насос во влажных и сырых помещениях. Не используйте насос во взрывоопасных помещениях или вблизи горючих жидкостей

Опасность! Установите обратный клапан на всасывающем патрубке, (10) чтобы не допустить обратного оттока воды во всасывающей линии. Это позволит уменьшить следующие опасности: В результате воздействия горячей воды могут возникнуть повреждения или негерметичность насоса и соединительных трубопроводов, в результате чего горячая вода может поступать наружу. Опасность

Приборы с обозначением HWW...: если давление выключения пневматического выключателя не достигается вследствие некорректно выполненных настроек или

дефекта самого пневматического выключателя, вода из-за циркуляции внутри устройства может нагреваться. Приборы с обозначением Р...: устройство не должно работать с закрытым напорным трубопроводом дольше 5 минут. Вода, циркулирующая внутри насоса, нагревается. В случае неисправности отсоедините насос от электрической сети и дайте ему остыть. Перед повторным вводом в эксплуатацию специалисты должны

исправность функционирования установки.

обусловленная использованием электрооборудования! Не направляйте струю воды непосредственно на насос или другие электрические узлы! Опасность для жизни, обусловленная ударом электрическим током! Не допускается проведение работ по установке и техническому обслуживанию насоса, подключенного к электрической сети.

1. Декларация соответствия

3. Общие указания по технике

4. Особые указания по технике

безопасностиРУССКИЙru

Не беритесь за сетевую вилку влажными руками! Всегда тяните за сетевую вилку, а не за

Не допускайте заломов, зажимания или наезда на сетевой и удлинительный кабель; берегите от контакта с острыми кромками, маслом и высокой температурой.

4.4 Опасность вследствие

дефектов или неисправностей насоса! Проверяйте насос, в особенности сетевой кабель,

и электрические детали на наличие повреждений перед каждым включением. Опасность для жизни, обусловленная ударом электрическим током! Повторное использование поврежденного насоса допускается только после осуществления ремонта квалифицированными специалистами. Не выполняйте самостоятельный ремонт прибора! Проведение ремонта насосов и напорных резервуаров (в зависимости от комплектации) разрешается только квалифицированными специалистами. Внимание! Для того чтобы

ущерба от воды, например затопления помещений, вызванного дефектами или неисправностями насоса: - Предусмотрите подходящие меры безопасности, напр.: устройство аварийной сигнализации или приемный резервуар с функцией

Производитель не несет никакой ответственности за ущерб, который может быть нанесен в результате - использования устройства не по назначению; - перегрузки вследствие непрерывной работы; - эксплуатации или

устройства без защиты от

- самостоятельного внесения изменений в конструкцию устройства; Производить ремонт электроприборов разрешается только специалистам-электрикам! - использования запасных частей, не проверенных и не утвержденных производителем; - использования неподходящего монтажного материала (арматура, соединительные трубопроводы и т. п.). Подходящий монтажный

- выдерживает давление (мин. 10 бар); - теплостойкий (мин. 100 °C)

использовании универсальных поворотных (байонетных) муфт в целях надежности гидроизоляции должны использоваться только варианты исполнения с дополнительным прижимным

См. стр. 2. Изображения могут использоваться в качестве примера для всех приборов. 1 Светодиодный индикатор (ошибка) * 2 Светодиодный индикатор (вкл., ожидание,

3 Кнопка (вкл., выкл. при наличии "режим А",

4 Панель управления * 5 Насос 6 Напорный резервуар ("котел") * 7 Воздушный клапан для давления подпитки

8 Резьбовая пробка водосливного отверстия 9 Манометр (давление воды) * 10 Всасывающий

11 Резьбовая пробка наливного отверстия 12 Напорный патрубок 13 Ключ * 14 Крышка * 15 Блок фильтра * 16 Стакан * 17 Фильтрующий элемент * 18 Обратный клапан *

• в зависимости от комплектации

Устройство следует устанавливать в сухом (макс. влажность воздуха 80 %), хорошо проветриваемом, защищенном от непогоды месте, на горизонтальном основании. Необходимо обеспечить надежность и устойчивость также при максимальном

водой. Вентиляционные отверстия должны быть открыты и защищены от попадания грязи. Расстояние до стен и других предметов не менее 5 см. Защита от мороза — см. главу 8.3. Чтобы избежать вибраций насос не должен быть жестко привинчен, он должен устанавливаться на эластичную подложку. При эксплуатации на прудах и бассейнах насос должен быть установлен с учетом возможного подъема уровня воды и защищен от падения. Необходимо также принимать во внимание дополнительные законодательные требования.

6.2 Подключение всасывающей линии

Внимание! Всасывающая линия должна монтироваться таким образом, чтобы она не оказывала никакого механического воздействия или напряжения на насос. Внимание! Используйте приемный фильтр, чтобы защитить насос от песка и загрязнений. Внимание! Чтобы вода не вытекала из отключенного насоса, обязательно нужен обратный клапан. Мы рекомендуем установку обратных клапанов на входном отверстии всасывающего шланга и на всасывающем патрубке (10) насоса. В зависимости от модели, обратный клапан может быть уже установлен (см. главу 13. технические характеристики). Все резьбовые соединения следует герметизировать с помощью уплотнительной ленты (прибл. 10-15 оборотов в направлении хода резьбы). Через негерметичные места происходит подсос воздуха, в результате чего снижается или прекращается всасывание

Всасывающая линия должна иметь внутренний диаметр не менее 1" (25 мм); она должна быть устойчива к заломам и вакууму. Всасывающая линия должна быть настолько короткой, насколько это возможно, так как с увеличением длины линии уменьшается мощность подачи. Всасывающая линия должна постоянно подниматься по направлению к насосу, для того чтобы не допустить возникновения воздушных карманов. Необходимо обеспечить достаточный подвод воды, а конец всасывающей линии должен всегда находиться в воде. Следить за тем, чтобы всасывающая линия не находилась на дне, чтобы песок или грязь не попали внутрь. С этой целью может быть использован плавающий водозабор, входящий в перечень принадлежностей.

6.3 Подключение напорного

снизить потери напора в результате трения, внутренний диаметр напорного трубопровода должен быть не меньше 1" (25 мм). При использовании меньших диаметров, например, 1/2" могут быть проблемы при эксплуатации, связанные с плохим удалением воздуха. Внимание! Напорный трубопровод должен монтироваться таким образом, чтобы он не оказывал никакого механического воздействия или напряжения на насос.

HWWI..., HWAI... (насосы со встроенным фильтром): насос следует заполнить перед подключением (см. главу 6.7). Все резьбовые соединения следует герметизировать с помощью уплотнительной ленты во избежание протекания воды (прибл. 10-15 оборотов в направлении хода резьбы). Все детали напорного трубопровода должны выдерживать напор, их монтаж осуществляется квалифицированными специалистами. Опасность! При наличии непрочных деталей и неквалифицированном

напорный трубопровод может лопнуть во время эксплуатации. Вырывающаяся под высоким давлением жидкость может травмировать вас!

6.4 Подключение к сети трубопроводов

Чтобы снизить вибрации и шумы, насос должен подключаться к сети трубопроводов при помощи эластичных соединительных

В случае стационарных труб рекомендуется монтировать первые 2 метра с подъемом, чтобы обеспечить максимальный выпуск

6.5 Подключение к сети э/питания

Опасность, обусловленная использованием электрооборудования! Не используйте насос в сырых

6. Ввод в эксплуатациюРУССКИЙ ru

помещениях и выполняйте следующие условия: - Насос разрешается подключать только к розеткам с защитным контактом, которые надлежащим образом установлены, заземлены и проверены. - Напряжение сети, частота и предохранитель должны соответствовать техническим характеристикам. - Питание агрегата должно осуществляться через устройство защитного отключения (УЗО) с установленным током утечки макс. 30 мА. - Электрические соединения запрещается опускать

они должны находиться в защищенной от затопления зоне. При эксплуатации вне помещений они должны быть защищены от брызг. - Удлинительные кабели должны иметь достаточное поперечное сечение жил. Кабели должны быть полностью размотаны с

- Необходимо соблюдать национальные предписания по монтажу и установке.

6.6 Установка давления подпитки

(только HWW..., HWWI...) Перед вводом в эксплуатацию настройте давление подпитки. См. главу 9.4.

6.7 Заполнение насоса и всасывание

Внимание! При каждом новом подключении или при утечке воды необходимо заполнять насос водой. Эксплуатация насоса без заполнения водой разрушает насос! Для гарантии бесперебойной работы рекомендуем при первом вводе в эксплуатацию обеспечить достаточный забор воды для полного удаления воздуха из системы.

HWWI..., HWAI... (насосы со встроенным фильтром): перед заполнением насоса следует вынуть фильтр и наполнить через напорный патрубок (12). - Вывинтите резьбовую пробку наливного отверстия (11) вместе с уплотнением. - Медленно заливайте чистую воду, пока насос не наполнится. - Снова завинтите резьбовую пробку наливного отверстия (11) вместе с уплотнением. - Откройте напорный трубопровод (поверните водопроводный кран или сопло),

всасывании мог выходить воздух. - Включите насос (см. главу 7.). - Если вода выходит равномерно, насос готов к эксплуатации.

всасывающую линию заполнять не требуется, так как насос самовсасывающий. В зависимости от длины и диаметра линии может пройти некоторое время до тех пор, пока будет создано необходимое давление. Если вы хотите сократить время всасывания, установите обратный клапан на входном отверстии всасывающего шланга и также заполните всасывающую линию. Внимание! Насос и линия всасывания должны быть подключены и заполнены (см. главу 6.). Внимание! Не допускается работа насоса без заполнения. Необходимо постоянное наличие достаточного количества перекачиваемой среды (воды). При блокировке насоса инородным телом или при перегреве электродвигателя система защиты отключает электродвигатель.

7.1 Функции электроники

Отключение насоса при закрытии напорного трубопровода (режим

работающем насосе закрыть напорный трубопровод (перекрыть водопроводный кран или сопло), спустя время выбега насос переключится в режим ожидания. Электроника проверяет протекание воды через насос, если поток воды не обнаружен, мигает зеленый светодиод (2) в течение 40 или 70 секунд (в зависимости от модели). Затем двигатель насоса отключается, насос переходит в режим ожидания, зеленый светодиод (2) медленно мигает. При открытии напорного трубопровода насос включается автоматически. P 6000 Inox: при отсутствии потока воды светодиодный индикатор (2) мигает зеленым медленно в течение 20 секунд, затем быстро в течение 5 секунд. Затем электродвигатель насоса отключается и светодиодный индикатор (2) горит красным. Защита от сухого хода: Если насос не перекачивает воду в течение 20 секунд, светодиодный индикатор (2) начинает медленно мигать красным. Если в течение следующих 100 секунд насос не перекачивает воду, электродвигатель насоса останавливается на 5 секунд (светодиодный индикатор (2) быстро мигает красным и зеленым), после чего делает попытки перекачивания воды в ходе 3 последующих циклов. Если снова воды нет, насос останавливается и индикатор (1) длительно горит красным. Для повторного запуска насоса: кратковременно нажмите кнопку ВКЛ/ВЫКЛ (3). Защита от повторного пуска:

поставляется с завода с включенной защитой от повторного пуска, которая предохраняет прибор от неконтролируемого включения после повреждения или перерыва в электроснабжении. Включение прибора после перерыва в электроснабжении не происходит самостоятельно, для этого нужно нажать кнопку ВКЛ/ВЫКЛ (3).

использование блоков управления оросительными системами и пускорегулирующих приборов (таймер включения, гидромат) с активированной защитой от повторного пуска невозможно. Защита от повторного пуска может быть отключена в любом приборе (с электроникой) путем изменения рабочего режима. Изменение рабочего режима / использование пускорегулирующих

вставьте вилку в розетку, нажмите кнопку (3) и удерживайте не менее 3

Светодиодный индикатор (2) изменит цвет с зеленого на синий. Теперь насос можно подключить к пускорегулирующему прибору. Для возврата в "стандартный режим": вставьте вилку в розетку, нажмите кнопку (3) и удерживайте не менее 3 секунд. Светодиодный индикатор (2) изменит цвет с синего на зеленый. В "режиме А" включение/ выключение насоса также осуществляется с помощью кнопки (3). Защита от сухого хода функционирует так же, как в стандартном

7.2 Использование насоса

Садовый насос (обозначение прибора Р...) Принцип работы: прибор работает, пока он

1. Вставьте вилку в розетку.

2. При необходимости заполните насос - см.

3. Включение прибора:

кратковременно нажмите кнопку (3) (ВКЛ/ ВЫКЛ), светодиодный индикатор загорится зеленым (в "режиме А" - синим).

4. Откройте напорный трубопровод

(поверните водопроводный кран или

5. Убедитесь, что вода пошла!

6. После окончания работы отключите насос:

кратковременно нажмите кнопку (3) (ВКЛ/ ВЫКЛ). При нарушении правил эксплуатации насос переключается в режим неисправности, горит красный индикатор, см. главу 7.1. при эксплуатации насоса с пускорегулирующим устройством (гидромат, таймер включения и др .) необходимо переключить его в "режим А", см. главу 7.1. Автоматический насос для домового водоснабжения (обозначение прибора HWA..., HWAI...) Принцип работы: прибор включается, если в результате расхода давление воды падает ниже порога включения, и снова выключается при достижении порога отключения.

1. Вставьте вилку в розетку.

2. При необходимости заполните насос - см.

3. Включение прибора:

кратковременно нажмите кнопку (3) (ВКЛ/ ВЫКЛ), светодиодный индикатор загорится зеленым (в "режиме А" - синим).

4. Откройте напорный трубопровод

(поверните водопроводный кран или

5. Убедитесь, что вода пошла! Прибор готов к

6. Прибор включается и выключается по

необходимости. (см. главу 7.1) Насосная станция (обозначение прибора HWW..., HWWI...) Принцип работы: прибор включается, если в

расхода давление воды падает ниже порога включения, и снова выключается при достижении порога отключения. Котел имеет резиновую диафрагму, находящуюся под давлением воздуха ("давление подпитки"); это позволяет осуществлять забор небольших количеств воды, не запуская насос.

1. Вставьте вилку в розетку.

2. При необходимости заполните насос - см.

3. Включение прибора:

кратковременно нажмите кнопку (3) (

ВЫКЛ), светодиодный индикатор загорится зеленым (в "режиме А" - синим).

4. Откройте напорный трубопровод

(поверните водопроводный кран или

5. Убедитесь, что вода пошла! Прибор готов к

6. Прибор включается и выключается по

необходимости. (см. главу 7.1) Опасность! Перед проведением любых работ на приборе: - Извлеките вилку из розетки. - Убедитесь, что прибор и подключенное к нему оборудование не находятся под

- Все описанные здесь работы по техобслуживанию и ремонту должны выполняться только специалистами.

8.1 Регулярное техническое

обслуживание - Проверьте прибор и относящееся к нему оборудование, особенно электрические и находящиеся под давлением детали, на отсутствие повреждений, при необходимости отдайте в ремонт. - Проверьте всасывающий

трубопроводы на герметичность. - При снижении мощности подачи прочистите или замените всасывающий фильтр и сменный фильтрующий элемент (при необходимости).

8. Техническое обслуживаниеРУССКИЙru

- Проверьте давление подпитки котла (6) (в зависимости от комплектации), при необходимости увеличьте давление (см. главу 9.4 Увеличение давления подпитки).

8.2 Очистка всасывающего фильтра (в

зависимости от оснащения)

1. Открутите крышку (14) (при необходимости

с помощью ключа (13)).

2. Выньте блок фильтра (15) вертикально

3. Разберите блок фильтра: удерживая

стакан (16), поверните фильтр (17) по часовой стрелке и снимите

(байонетное соединение).

4. Промойте стакан (16) под проточной водой,

очистите фильтр (17) мягкой щеткой.

5. Соберите блок фильтра в обратной

последовательности. Обратите внимание на то, чтобы блок фильтра (15) был вставлен до упора.

8.3 При опасности замерзания

Внимание! Мороз (< 4 °C) приводит к повреждению устройства и принадлежностей, так как в них постоянно содержится вода!

При опасности замерзания необходимо разобрать прибор и принадлежности и хранить в защищенном от мороза месте (см. следующий раздел).

8.4 Демонтаж и хранение прибора

- Откройте напорный трубопровод (поверните водопроводный кран или сопло), полностью спустите воду. - Полностью опорожните насос (5) и котел (6),

- выкрутите резьбовую пробку водосливного отверстия (8). - Демонтируйте всасывающий и напорный трубопроводы агрегата. - Хранить агрегат следует в незамерзающем помещении (мин. 5 °C).

- Перед проведением любых работ на

- Извлеките вилку из розетки. - Убедитесь, что прибор и подключенное к нему оборудование не находятся под

9.1 Насос не работает

• Сетевое напряжение отсутствует. - Проверьте переключатель ВКЛ/ВЫКЛ, кабель, сетевую вилку, розетку и предохранитель.

• Сетевое напряжение слишком низкое. - Используйте удлинительный кабель с достаточным поперечным сечением жил.

• Сработала защита от сухого хода - горит красный индикатор. - Убедитесь, что воды достаточно. - Для повторного включения кратковременно нажмите кнопку (3) (ВКЛ/

• P 6000 Inox: защитное отключение при закрытом напорном трубопроводе - горит красный индикатор - Откройте напорный трубопровод - Для повторного включения кратковременно нажмите кнопку (3) (ВКЛ/

• Двигатель перегрет, сработала защита

- После охлаждения насос включится снова автоматически. - Для обеспечения достаточной вентиляции держите вентиляционную щель свободной. - Соблюдайте максимальную температуру

• Электродвигатель гудит, не запускается. - Требуется ремонт, см. главу 11.

• Насос засорился или неисправен. - Разберите и прочистите электродвигатель. Прочистите или замените диффузор. Прочистите или замените рабочее колесо. См. главу 11.

Давление в линии / на входе выше давления включения насоса. - Подключить редуктор, см. главу 2.

9.2 Насос всасывает неправильно или

работает очень громко:

• Нехватка воды, активна защита от сухого

Красный индикатор мигает, зеленый индикатор горит постоянно, см. главу 7.1 - Убедитесь, что воды достаточно.

• Насос недостаточно заполнен водой. - См. главу 6.7.

• Негерметична всасывающая линия. - Обеспечьте герметичность всасывающей линии, затяните резьбовые соединения.

• Слишком большая высота всасывания. - Соблюдайте ограничения по высоте всасывания. - Установите обратный клапан, заполните всасывающую линию водой.

• Фильтр всасывающей линии (дополнительное оборудование) засорился. - Прочистите или, при необходимости,

• Обратный клапан (дополнительное оборудование) заблокирован. - Прочистите или, при необходимости,

• Утечка воды между электродвигателем и насосом, торцевое уплотнение негерметично. (Незначительная утечка воды (макс. 30 капель в день) обусловлена конструкцией торцевого уплотнения). - Замените торцевое уплотнение. См. главу 11.

• Насос засорился или неисправен. - См. главу 9.1.

9.3 Давление слишком низкое или насос

работает непрерывно (постоянное включение/выключение):

• Всасывающая линия негерметична или высота всасывания слишком большая. - См. главу 9.2.

• Насос засорился или неисправен. - См. главу 9.1.

• HWW...: неверно настроен манометрический переключатель. - Замерьте давление включения и выключения при помощи манометра (9) и проверьте значения (см. главу 13. Технические характеристики). В случае необходимости настройки обратитесь в клиентскую службу компании Metabo. См. главу 11.

• HWW...: насос срабатывает уже при незначительном (ок. 0,5 л) заборе

- Проверьте, не слишком ли низкое давление подпитки в котле. При необходимости увеличьте давление. См. главу 9.4.

• HWA..., HWAI...: насос включается/ выключается при слишком малом заборе воды (меньше 60 л/ч, в зависимости от

- При незначительном заборе воды требуется использование уравнительной емкости (бак). - Насосные станции (HWW..., HWWI...) подходят для забора малых объемов

• HWW...: вода течет из воздушного клапана. - Резиновая диафрагма в котле негерметична; замените. См. главу 11.

• индикатор (2) горит синим. -"Режим А" активирован. См. главу 7.1

9.4 Увеличение давления подпитки

(только HWW..., HWWI...) Если насос – с течением времени – запускается даже при незначительном заборе воды (ок. 0,5 л), необходимо восстановить в котле давление подпитки.

давление подпитки котла (давление воздуха) не измеряется манометром (давление воды) (9).

1. Извлеките вилку из розетки.

2. Откройте напорный трубопровод

(поверните водопроводный кран или сопло), полностью спустите воду.

3. Отвинтите пластиковую крышку на

торцевой стороне котла; за ней находится воздушный вентиль.

4. Подсоедините воздушный насос или шланг

компрессора с наконечником для накачивания шин и манометр к воздушному

5. Накачивайте до достижения

предусмотренного давления подпитки (1,5 бар; см. главу 13. Технические характеристики).

6. Снова подключите насос и проверьте его

Используйте только оригинальные принадлежности компании Metabo. Используйте только такие принадлежности, которые отвечают требованиям и параметрам, перечисленным в данном руководстве по эксплуатации. Полный ассортимент принадлежностей см. на сайте www.metabo.com или в каталоге. Опасность! Производить ремонт данного агрегата разрешается только специалистам-электрикам! Для ремонта продукции Metabo обращайтесь в региональное представительство Metabo. Адреса см. на сайте www.metabo.com. Для пересылки : полностью опорожните насос и котел (см. главу 8.4). Перечни запасных частей можно загрузить с сайта www.metabo.com. Соблюдайте национальные правила экологически безопасной утилизации и переработки отслуживших инструментов, упаковки и принадлежностей. Упаковочные материалы утилизируются в соответствии с их маркировкой согласно коммунальным правилам. Дополнительную информацию можно найти на сайте www.metabo.com в разделе «Сервис». Только для стран ЕС: не выбрасывайте электроинструменты вместе с бытовыми отходами! Согласно европейской директиве 2012/19/EU по отходам электрического и электронного оборудования и ее применению в рамках национального законодательства бывшие в употреблении электроинструменты подлежат раздельному сбору с целью их последующей экологически безопасной переработки. Пояснения к данным, приведенным на стр.3. Оставляем за собой право на технические

Графическая характеристика насоса (диаграмма, стр. 3) показывает его производительность в зависимости от напора (высота всасывания 0,5 м и всасывающий шланг 1"). E=электроника / защита от сухого хода V=обратный клапан (18) на всасывающем патрубке (10) насоса K=сетевой кабель U=напряжение сети f=частота

=номинальная мощность

Standby =расход в режиме ожидания I=номинальный ток C=рабочий конденсатор n=номинальная скорость вращения

V,max =макс. производительность

h,max =макс. высота подачи

p,max =макс. давление подачи

9. Проблемы и неисправности

12. Защита окружающей среды

характеристикиРУССКИЙ ru

=манометрический переключатель: давление включения

=манометрический переключатель: давление отключения

h,max =макс. высота всасывания

temp =макс. температура подачи

temp =температура окружающей среды

=материал рабочего колеса насоса

=внутренняя резьба всасывающего

=внутренняя резьба подключения напорной линии

p,max =макс. давление в котле

p,1 =давление подпитки котла A=размеры: длина x ширина x высота m=вес (с сетевым кабелем) ~ переменный ток На указанные технические характеристики распространяются допуски (предусмотренные действующими стандартами). Значения эмиссии шума Эти значения позволяют оценивать и сравнивать эмиссию шума различных электроинструментов. В зависимости от условий эксплуатации, состояния электроинструмента или используемой инструментальной оснастки фактическая нагрузка может быть выше или ниже. Для оценки примерного уровня эмиссии учитывайте перерывы в работе и фазы работы с пониженной шумовой нагрузкой. Определите перечень мер, например, организационных мероприятий, по защите пользователя с учетом тех или иных значений эмиссии шума. Типичный амплитудно-взвешенный уровень звукового давления:

=уровень звукового давления

=уровень звуковой мощности

WA(G) =гарантированный уровень звуковой мощности согласно 2000/14/EG Используйте средства защиты органов слуха! EAC-Text Информация для покупателя: Сертификат соответствия: № ТС RU C-DE.БЛ08.В.01787, срок действия с

10.10.2018 по 09.10.2023 г., выдан органом по

сертификации продукции «ИВАНОВО- СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации»; Адрес(юр. и факт.): 153032, Российская Федерация, Ивановская обл., г. Иваново, ул. Станкостроителей, д. 1; тел. (4932)77-34-67; E-mail: info@i-f-s.ru; Аттестат аккредитации № RA.RU.11БЛ08 от 24.03.16 г. Страна изготовления: Китай Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Импортер в России: ООО "Метабо Евразия" Россия, 127273, Москва ул. Березовая аллея, д 5 а, стр 7, офис 106 тел.: +7 495 980 78 41 Дата производства зашифрована в 10-значном серийном номере инструмента, указанном на его шильдике. 1 я цифра обозначает год, например «4» обозначает, что изделие произведено в 2014 году. 2 я и 3 я цифры обозначают номер месяца в году производства, например «05» - май Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. На этикетке).УКРАЇНСЬКАuk
