РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MC 200 MAGNAT

Важная информация по инсталляции / гарантия

⑭ 4
GB 14
F 24
① 34
E 44
RUS 54

1 2 3 4 5 6 7 8 Maccat MD 2000 19 18 17 16 15 14 13 12 11 10 9 8 OT CS MOSUM MAXIMUM OFF TOM AVR AVR MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM MAXIMUM

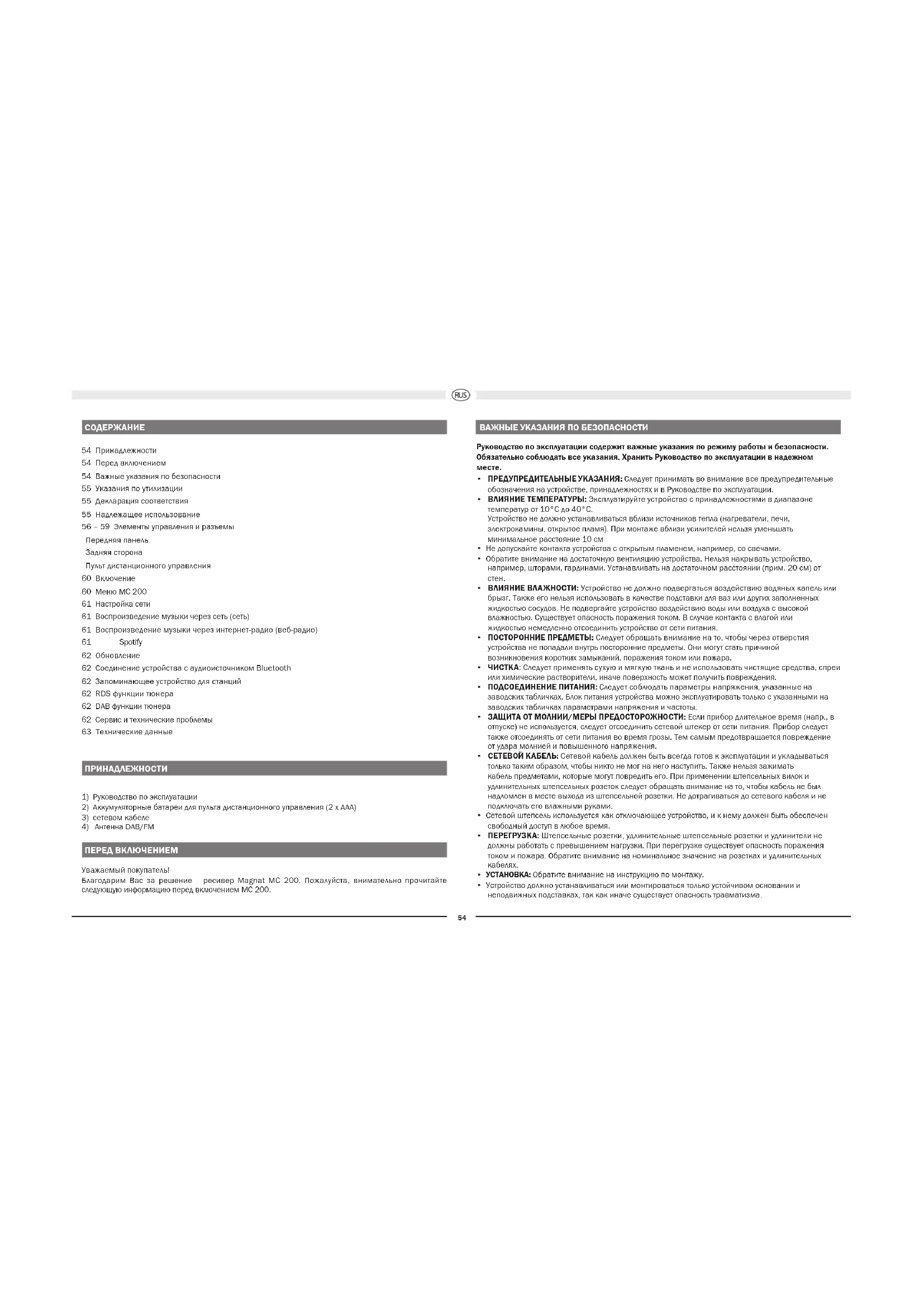

54 Важные указания по безопасности

55 Указания по утилизации

55 Декларация соответствия

55 Надлежащее использование

56 - 59 Элементы управления и разъемы

Передняя панель

Задняя сторона

Пульт дистанционного управления

60 Включение

60 Меню MC 200

61 Настройка сети

61 Воспроизведение музыки через сеть (сеть)

61 Воспроизведение музыки через интернет-радио (веб-радио)

61 Spotify

62 Обновление

62 Соединение устройства с аудиоисточником Bluetooth

62 Запоминающее устройство для станций

62 RDS функции тюнера

62 DAB функции тюнера

62 Сервис и технические проблемы

63 Технические данные

ПРИНАДЛЕЖНОСТИ

1) Руководство по эксплуатации

2) Аккумуляторные батареи для пульта дистанционного управления (2 x AAA)

3) сетевом кабеле

4) Антенна DAB/FM

ПЕРЕД ВКЛЮЧЕНИЕМ

Уважаемый покупатель!

Благодарим Вас за решение ресивер Magnat MC 200. Пожалуйста, внимательно прочитайте следующую информацию перед включением MC 200.

ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Руководство по эксплуатации содержит важные указания по режиму работы и безопасности. Обязательно соблюдать все указания. Хранить Руководство по эксплуатации в надежном месте.

- ПРЕДУПРЕДИТЕЛЬНЫЕ УКАЗАНИЯ: Следует принимать во внимание все предупредительные обозначения на устройстве, принадлежностях и в Руководстве по эксплуатации.

ВАЛЯНИЕ ТИМПЕТАРУТЫ: Эксплуатируйте устройство с принадлежностями в диапазоне температур от 10°C до 40°C. Устройство не должно устанавливаться вбилиз источников тепла (нагреватели, печи, электрокамины, открытое пламя). При монтаже вбилиз усимителей нельзя уменьшать минимальное расстояние 10 см

- Не допускайте контакта устройства с открытым пламенем, например, со свечами.

- Обратите внимание на достаточную вентиляцию устройства. Нельзя накрывать устройство, например, шторами, гардинами. Устанавливать на достаточном расстоянии (прим. 20 см) от стен.

- ВИАНИЕ ВЛАЖНОСТИ: Устройство не должно подвергаться воздействию водяных капель или брызг. Также его нельзя использовать в качестве подставки для баз или других заполненных жидкостью сосудов. Не подвергайте устройство воздействию воды или воздуха с высокой влажностью. Существует опасность поражения током. В случае контакта с влагой или жидкостью немедленно отсоединить устройство от сети питания.

- ПОСТОРОННИЕ ПРЕДМЕТЫ: Следует обращать внимание на то, чтобы через отверстия устройства не попадали внутрь посторонние предметы. Они могут стать причиной возникновения коротких замыканий, поражения током или пожара.

- ЧИСТКА: Следует применять сухую и мягкую ткань и не использовать чистящие средства, спреси или химические растворители, иначе поверхность может получить повреждения.

- ПОДСОЕДИНЕНИЕ ПИТАНИЯ: Следует соблюдать параметры напряжения, указанные на заводских табличках. Блок питания устройства можно эксплуатировать только с указанными на заводских табличках параметрами напряжения и частоты.

- ЗАЩИТА ОТ МОЛНИИ/МЕРЫ ПРЕДОСТОРОЖНОСТИ: Если прибор длительное время (напр., в отпуске) не используется, следует отсоединить сетевой штекер от сети питания. Прибор следует также отсоединять от сети питания во время грузы. Тем самым предотвращается повреждение от удара мончий и повышенного напряжения.

- СЕТЕВОЙ КАБЕЛЬ: Сетевой кабель должен быть всегда готов к эксплуатации и укладываться только таким образом, чтобы никто не мог на него наступить. Также нельзя зажимать кабель предметами, которые могут покредить его. При применении штепсельных вилок и удлинительных штепсельных розеток следует обращать внимание на то, чтобы кабель не был надолмен в месте выхода из штепсельной розетки. Не дотрагиваться до сетевого кабеля и не подключать его влажными руками.

- Сетевой штепсель используется как отключающее устройство, и к нему должен быть обеспечен свободный доступ в любое время.

- ПЕРЕГРУЗКА: Штепсельные розетки, удлинительные штепсельные розетки и удлинители не должны работать с превышением нагрузки. При перегрузке существует опасность поражения током и пожара. Обратите внимание на номинальное значение на розетках и удлинительных каболях.

• УСТАНОВКА: Обратите внимание на инструкцию по монтажу.

- Устройство должно устанавливаться или монтироваться только устойчивом основании и неподвижных подставках, так как иначе существует опасность травматизма.

• Используйте только входящие в комплект поставки или указанные производителем оригинальные принадлежности.
• Батареи и аккумуляторы не должны подвергаться воздействию высоких температур, например, солнечного света, огня и т.п.
• Существует опасность взрыва, если батарея заменена неправильно. Замените батарею только на такую же и аналогичную.
• Устройство/пульт дистанционного управления могут содержать пуговичные/дисковые батарейки, которые можно проглотить. Храните батареи в недоступном для детей месте. Проглатьвание батарей может привести к тяжелым траммам или смерти. Через 2 часа после проглатьвания батарей могут возникнуть тяжелые внутренние окоги.
• При подозрении на проглатывание или попадания батарей в организм немедленно обратитесь за медицинской помощью.
• При замене батарей храните новые и использованные батареи в недоступном для детей месте.
  После замены батарей убедитесь в том, что отсек для батарей полностью закрыт.
• Если отсек для батарей невозможно полностью закрыть, не используйте изделие. Поместите изделие в недоступное для детей место и обратитесь к производителю.

• ОПАСНОСТЬ ПРОГЛАТЫВАНИЯ БАТАРЕЙ!

ПОВРЕЖДЕНИЯ, КОТОРЫЕ ДОЛЖНЫ УСТРАНЯТЬСЯ СПЕЦИАЛИСТОМ:

При следующих повреждениях, прибор необходимо немедленно отсоединить от сети питания и передать специалисту на проведение ремонта:

• Если на сетевом кабеле будут обнаружены повреждения, эксплуатировать устройство больше нельзя. Поврежденный кабель ремонтировать нельзя, его нужно заменить.
• Повреждения разъема питания на устройстве.
• Если внутрь устройства попала влага или посторонние предметы.
• Если устройства опрокинулось и при этом повредился корпус.
• Если устройство неправильно функционирует, хотя соблюдены все указания Руководства по эксплуатации.

Допустимо предпринимать только те дополнительные изменения, которые разрешены изготовителем.

Для ремонта необходимо использовать только оригинальные запасные детали.

После ремонта необходимо проверить устройство на безопасность, чтобы обеспечить надлежащее и надежное функционирование.

Ремонтные работы должны всегда выполняться квалифицированными специалистами, так как иначе может возникнуть опасное высокое напряжение или другие виды опасности.

Этот символ предупреждает пользователя о том, что внутри устройства используется высокое напряжение, которое может привести к опасным ударам тока.

Этот символ указывает пользователю устройства на то, что в прилагаемом руководстве по эксплуатации имеются важные указания, которым обязательно нужно следовать.

Не открывать! Опасность электрического удара! Чтобы уменьшить опасность возгорания или электрического удара, необходимо защищать устройство от дождя или влаги.

Устройство класса защиты II с двойной изоляцией. Контакт защитного заземления отсутствует.

УКАЗАНИЯ ПО УТИЛИЗАЦИИ

Согласно европейской директиве 2012/19/EU все электрические и электронные приборы для утилизации должны сдаваться отдельно в местные сборные пункты. Пожалуйста, выполняйте местные предписания и не выбрасывайте старые устройства вместе с обычным домашним мусором.

Утилизация батареек

Старые батарейки относятся к особым отходам и подлежат утилизации согласно действующим предписаниям.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Данным компания Magnat Audio-Produkte GmbH удостоверяет, что устройство MC 200 отвечает основным требованиям и другим релиеванным нормам Директивы 2014/53/EU. декларация соответствия находится на сайте www.magnat.de в разделе Downloads (материалы для скачивания) каждого устройства...

НАДЛЕЖАЩЕЕ ИСПОЛЬЗОВАНИЕ

Это устройство предназначено только для домашнего использования.

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЬЕМЫ - ПЕРЕДНЯЯ ПАНЕЛЬ

16 15 14 13 1 2 3 4 Maser Maser M0 300 567 Tuning 2000 8 STIF RUT/RAT SLEET 9101112 SWITCHING A. METER

1 ON/STBY

Включает устройство, если оно находится в режиме ожидания. Если светодиод не горит, нужно включить сетевой выключатель на задней стороне устройства. И наоборот, устройство можно переключить из режима Power в режим ожидания.

2 СИД ИНДИКАЦИИ СОСТОЯНИЯ

Этот индикатор показывает 2 состояния, в которых может находиться включенный МС 200:

• СИД горит зеленым цветом: MC 200 включен. Устройство готово к эксплуатации.

• СИД горит красным цветом: МС 200 находится в режиме ожидания.

3 LINE-IN

Вход для контактного штекера 3,5 мм стерео для дополнительного аудиоисточника МРЗ-проигрыватель и т.п.

4 НАУШНИКИ

Выход для контактного штекера 6,3 мм стерео от наушников. При использовании наушников динамики самостоятельно отключаются. Если Вы подключаете наушки, установите громкость на низкий уровень.

5 SOURCE (ПЕРЕКЛЮЧАТЕЛЬ ВХОДНЫХ ИСТОЧНИКОВ)

Производит переключение между разными аудиоисточниками:

• CD: Проигрыватель CD.
• BT: Соединение устройства с
аудиоисточником Bluetooth:
• DAB INPUT: Выбор DAB/DAB+ тюнера.
• FM INPUT: Выбор FM тюнера.
• AUX 1/2: Еще один аудиоприбор.
• DIGITAL OPT, DIGITAL COAX:
Подключение к цифровым аудиоисточникам
- LINE IN: Передний вход для переносных устройств.

• NETWORK: Сетевой / потоковый вход, управление через приложение
• NET RADIO: Вход для интернет-радио,
управление через пульт дистанционного управления

6 TUNING -/+

Режим FM:

• Короткое нажатие: Изменяет частоту приема шагами в 50 кГц (FM) (ручная настройка станции)
• Продолжительное нажатие: Ищет следующую станцию (автоматическая настройка станции).

Режим DAB:

Выбирает следующую или предыдущую станцию в диапазоне DAB.

7 STATION -/+

Режим FM:

• Краткое нажатие: Выбор следующей станции в 3У.
• Нажатие с удержанием: Выбор предыдущей станции в 3У.

В ЛОТОК ДЛЯ СР

Положите CD стороной с надписью вверх на этот лоток.

9 STOP

Останавливает воспроизводящийся CD.

10 PLAY/PAUSE

Начинается или останавливается воспроизведение CD.

11 EJECT

Открывает или закрывает лоток для CD.

12 SEARCH/SKIP/MENU

Режим CD:

Search/Skip (Поиск/пропустить) (назад):

• Краткий поворот налево: Воспроизведение начинается с начала текущей дорожки.
• Двукратный краткий поворот налево: Воспроизведение начинается с начала предыдущей дорожки.
• Продолжительный поворот налево: Быстрая перемотка назад. Остается активным до тех пор, пока удерживается кнопка.

Search/Skip (Поиск/пропустить) (вперед).

• Краткий поворот направо: Воспроизведение начинается с начала следующей дорожки.
• Продолжительный поворот направо: Быстрая перемотка вперед. Остается активным до тех пор, пока удерживается кнопка.

Настройки МЕНЮ

Нажмите на кнопку для того, чтобы вызвать меню для регулирования звучания и настройки дополнительных параметров. Навигация в меню осуществляется нажатием на кнопку. Нажмите кнопку еще раз, чтобы подтвердить установленные параметры.

Дополнительную информацию Вы можете найти в следующих главах:

• MEHIO MC 200
• НАСТРОЙКА СЕТИ

13 VOLUME

Для регулирования общей громкости воспроизведения музыки.

14 DIM

Эту кнопку можно использовать для регулировки яркости дисплея (3 уровня).

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ПЕРЕДНЯЯ ПАНЕЛЬ

15 DISPLAY

На дисплее отображается следующая информация:

- Выбранный аудиовход.

• Информация об уровне громкости.
- Передатчик и сведения о приеме в режиме FM и DAB. Для этого воспользуйтесь кнопкой DISPLAY дистанционного управления.
- После этого выбирается CD-вход (без компакт-диска):

N. Ⅱ 5C

- После вложения и считывания CD: Общее количество композиций на CD, общее время проигрывания CD в минутах и секундах:

C2 15 4633

- Если файлы МРЗ или WMA находятся на компакт-диске, отображается тип файлов и количество файлов на компакт-диске:

- P3 IS FILES

• При воспроизведении CD:
  Проигрываемая композиция, проигранное время композиции:
  02 0345
• Кроме того, следующие символы указывают на режим:
  Воспроизведение
  II Пауза

- CD-текст, ID3-теги

Если компакт диск поддерживает CD-текст или ID3-теги файлов MP3 или WMA, они отображаются во второй строке дисплен. Для этого см, также раздел ПУЛЬТ ДУ.

16 ДАТЧИК ДЛЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Чтобы использовать пульт дистанционного управления, цельтесь им в эту точку.

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЬЕМЫ - ЗАДНЯЯ СТОРОНА

180° 12 100 89 4765 POWER WILLIAM ANL POWER SWEET Magnet HD 1000 SWEET/ANL 3 3 ① ② ③ SPAKER OUTPUT

1 СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ

Включает устройство и переводит его в режим ожидания. Если выключатель находится в положении "OFF", устройство отделено от сети.

2 ПОДКЛЮЧЕНИЕ К СЕТИ

Для подключения входящего в комплект сетевого кабеля. Предохранитель должен менять только квалифицированный сервисный техник.

3 РАЗЬЕМЫ ДЛЯ ПОДКЛЮЧЕНИЯ ДИНАМИКОВ

Для подключения пары стереодинамиков с импедансом в 4-8 Ом с учетом правильной полярности. Смотри также ВКЛЮЧЕНИЕ.

АНАЛОГОВЫЕ ТЮЛЬПАННЫЕ РАЗЬЕМЫ (4 - 7)

Для подключения аналоговых аудиоисточников. Следите за цветовой маркировкой разъемов и штекеров. Красный – это всегда правый канал.

4 SUB OUT

Выход для подключения активного сабвуфера.

5 REC OUT

Для подключения приборов для аналоговой звукозаписи (напр., ленточный матнитофон, кассетный матнитофон). На этом выходе сигнал выбранного аудиоисточника обладает постоянным уровнем, то есть не зависит от положения регулятора громкости.

6.7 ВХОДАUX

Подключение иных аудиоисточников (напр., проигрывателя МРЗ или минидисков).

Для подключения прилагаемой антенны DAB/FM или домовой антенной установки.

9 DIGITAL IN OPT. COAX

Подсоедините MC 200 с помощью оптического или коаксиального цифрового аудиокабеля к цифровому выходу проигрывателя компактдисков/компьютера/игровой приставки/сетевого проигрывателя.

10 BLUETOOTH-AHTEHHA

Для подключения прилагаемой антенны DAB/FM или домовой антенной установки.

11 UPDATE

Этот разъем предусмотрен исключительно для обновления системы.

12 LAN-ПОРТ

Для подключения к роутеру или сети.

12 WLAN-AHTEHHA

Поворотная на 180° WLAN-антенна

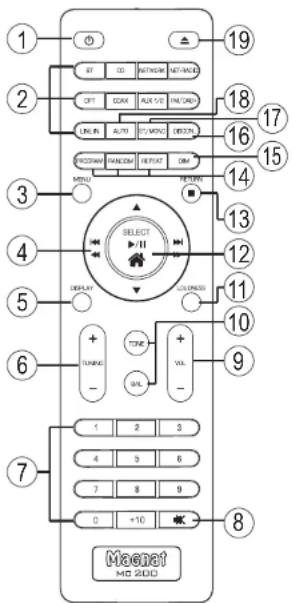

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ - ПУЛЬТ ДУ

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 OFF CO RETURN MINTU AUTO FX/MON: RESET RESET/II DISPLAY COLD PASS TONE VOL TURRIC WAL 1 2 3 4 5 6 7 8 9 0 +10 - Meacet MO 200

• Перед использованием пульта дистанционного управления имеющиеся в комплекте элементы питания следует вставить в отделение для батареек, расположенное на тыльной стороне пульта.
- Если батарейки после продолжительного использования сядут, их нужно будет заменить (тип AAA).
• В целях предотвращения порчи пульта дистанционного управления вынимайте элементы питания из устройства, если не планируете использовать его длительное время.

1 POWER

Включает устройство, если оно находится в режиме ожидания. Если светодиод не горит, нужно включить сетевой выключатель на задней стороне устройства. И наоборот, устройство можно переключить из режима Power в режим ожидания.

2 ВЫБОР ВХОДА

При помощи этих кнопок можно напрямую выбирать отдельные аудиовходы. Активный вход будет отображаться на дисплее.

3 MEHIO

Откройте системное меню. Навигация в меню осуществляется кнопками ◀◀, ►▶,
▲ и▼. Нажмите кнопку SELECT (12), чтобы подтвердить установленные параметры.
Смотри также МЕНЮ МС 200

4 ПОИСК/ПРОПУСТИТЬ/ КНОПКИ НАВИГАЦИИ

◀◀ Поиск/пропустить (назад)

- Краткое нажатие: Воспроизведение начинается с начала текущей дорожки.

• Двойное краткое нажатие:
• Воспроизведение начинается с начала предыдущей дорожки.
• Нажатие с удержанием:
- Быстрая перемотка назад. Работает до тех пор, пока кнопка удерживается нажатой.
- Меню: Навигация / Настройка параметров

▶▶ Поиск/пропустить (вперед)

• Краткое нажатие: Воспроизведение начинается с начала следующей дор
• Нажатие с удержанием: Быстрая перемотка вперед. Работает до тех пор, пока кнопка удерживается нажатой.
• Меню: Навигация / Настройка параметров

▲H▼

Меню: Настройка параметров

5 DISPLAY

Режим CD:

Отображение CD-текстов или ID3-тегов (если поддерживается компакт-диском);

Во второй строке дисплея отображается общая информация CD-текст/ID3-тег. При нажатии на эту кнопку отдельные сведения будут отображаться в следующем порядке:

Композиция – Исполнитель – Альбом – Нет данных.

Для файлов МРЗ и WMA дополнительно отображаются имя файла и скорость обработки данных текущей композиции.

Режим FM:

Вызов информации RDS (если поддерживается станцией).

Подробные сведения об информации RDS вы найдете в разделе "RDS функции тюнера".

Режим ДАВ;

Вызов информации DAB (если поддерживается станцией).

Подробные сведения об информации DAB вы найдете в разделе "DAB функции тюнера".

Режим Bluetooth:

На дисплее отображается идентификатор подсоединенных устройств, скорость обработки данных и сведения о ID3-тегах текущей композиции.

При нажатии на эту кнопку отдельные сведения о ID3-тегах будут отображаться в следующем порядке:

Композиция – Исполнитель – Альбом – Нет данных

6 TUNING

Режим FM:

• Короткое нажатие: Изменяет частоту приема шагами в 50 кГц (ГМ) (ручная настройка станции)
• Продолжительное нажатие: Ищет следующую станцию (автоматическая настройка станции).

Режим ДАВ:

Выбирает следующую ими предыдущую станцию в диапазоне DAB.

7 КНОПКИ С ЦИФРАМИ

Работа с CD:

Прямой выбор композиции.

Радио:

Прямой выбор предварительно настроенной станции.

8 MUTE

Отключает и снова включает звук.

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ПУЛЬТ ДУ

9 VOLUME

Увеличивает (+) или уменьшает (-) промкость.

10 TONE/BAL

TREBLE (однократное нажатие на кнопку TONE)

Воспроизведение высоких частот можно соответственно повышать или уменьшать 7 шагами. Чтобы установить значение, используйте кнопки ▲ и ▼.

BASS (двукратное нажатие на кнопку TONE)

Воспроизведение низких частот можно соответственно повышать или уменьшать 7 шагами. Чтобы установить значение, используйте кнопки ▲ и ▼.

BALANCE

Центр стереозвучания можно устанавливать влево или вправо соответственно 10 шагами. Чтобы установить значение, используйте кнопки ◀◀ и ▶▶.

11 LOUDNESS

Выбор функции тонкомпенсации (автоматической корректировки тембра).12 HOME/PLAY/PAUSE/SELECT

Режим CD:

Начинается или останавливается воспроизведение CD.

Меню:

Подтверждение введенных данных.

Домашняя страница (режим ИНТЕРНЕТ-РАДИО):

Длительное нажатие: возврат в главное МЕНЮ.

13 STOP

Режим CD:

Останавливает воспроизводящийся CD. Режим ИНТЕРНЕТ-РАДИО: Вернитесь в меню выбора.

14 УПРАВЛЕНИЕ CD: PROGRAM/RANDOM/REPEAT

PROGRAM

Программирование композиций CD в любой последовательности.

Для программирования устройство должно находиться в режиме Stop.

• Нажмите кнопку PROG.
Индикация: FPRG 01-00
- Теперь присвойте нужной композиции номер в памяти 01, для этого нужно выбрать номер композиции при помощи клавиатуры с цифрами или кнопок SKIP.
Индикация, напр.: PRG 01-08

- Еще раз нажмите кнопку PROG.

Индикация: ПРБ 02-00

- Теперь присвойте нужной композиции номер в памяти 02.

• Повторите оба шага для программирования всех нужных композиций. Нажмите после последней композиции кнопку STOP. Отображается количество запрограммированных композиций и общее время воспроизведения плейниста.

- Начните воспроизведение запрограммированного списка нажатием кнопки Play. Слева появляется ,Р', текущая композиции и проигранное время этой композиции выводятся позади этого символа.

Индикация, напр.: Р 08-00-01

• Воспроизведением в пределах запрограммированного списка можно управлять при помощи кнопок SKIP, SEARCH и PAUSE/PLAY.
• После нажатия кнопки STOP или ЕЛЕСТ содержимое памяти удаляется.

Режим ИНТЕРНЕТ-РАДИО

Сохраняет избранное интернет-радио (см. также главу ВОСПРОИЗВЕДЕНИЕ МУЗЫКИ ЧЕРЕЗ ИНТЕРНЕТ-РАДИО).

RANDOM

Воспроизведение треков CD в случайном порядке.

• Однократное нажатие: Включает функцию.
  На дисплее появляется:
  PANDBOM-ON

• Повторное нажатие: Отключает функцию.

На дисплее появляется:

RANDOM-OFF

REPEAT

Многократное воспроизведение дорожки/CD (функция повтора):

- Однократное нажатие: Повтор текущей дорожки.

На дисплее появляется:

REPEAT ONE

• Двукратное нажатие: Повтор всего CD-диска,

На дисплее появляется:

REPEAT ALL

- Повторное нажатие: Отключение функции повтора.

На дисплее появляется:

REPEAT OFF

15 DIM

Эту кнопку можно использовать для регулировки яркости дисплея (3 уровня).

16 DISCONNECT (РЕЖИМ BLUETOOTH)

Отключите существующее соединение Bluetooth и запустите режим Pairin

17 ST/MONO (только в режиме FM)

Переключается при приеме УКВ между режимами FM-стereo и FM-моно. При слабом сигнале приема устройства автоматически переключает стереорежим в монорежим, чтобы улучшить отношение сигнал/шум. Стереоприем показывается на дисплее символом „ST“.

18 AUTO (РЕЖИМ DAB)

С помощью этой функции просматривается диапазон частот DAB (диапазон III) в поисках станций. Они доступны с помощью кнопок TUNING.

19 EJECT

Открывает лоток для CD.

ВКЛЮЧЕНИЕ

• Установите MC 200 на ровном месте. Соблюдайте расстояния, которые указаны в «Важных указаниях по безопасности».
  ВАЖНО: Не размещайте какие либо предметы (журналы, CD-диски/пластинки и т.д.) на устройстве. Вентиляционные отверстия в верхней части устройства должны всегда оставаться свободными!
  • Подключите динамики:
  Стереодинамики (импеданс от 4 до 8 Ом) подключаются на задней стороне устройства следующим образом:

Используйте только качественные аудиокабели для динамиков с сечением минимум 1,5 – 2,5 мм². Зачистите изоляцию на кабелях на участке примерно в 10 мм и скрутите концы. Ослабьте по очереди захимные винты и вставьте концы без изоляции в отверстия по бокам. Снова затяните захимные винты. Обязательно следите за правильной полосностью.

Вы также можете воспользоваться заранее разделанным кабелем с банановым штекером на 4 мм или зажимами.

Соблюдайте также руководство по эксплуатации используемых динамиков.

• Подключите аудиоисточники.
• Подключите антенну DAB/FM к антенному входу на обратной стороне устройства. При последующей работе должна быть определена позиция антенны, при которой будет нанилучший прием. Затем конец антенны должен быть закреплен в соответствующей позиции, например, с помощью канцелярской кнопки.
  Соответствующая домашняя антенна или внешняя антенна могут при неблагоприятных условиях улучшить прием.
• Подключите сетевой кабель к задней стороне устройства, а затем вставьте его в сетевую розетку на 230 В.
• Для переведения прибора в режим ожидания переведите выключатель электропитания на его тильной стороне в положение "ВКЛ".
• Включите устройство через пульт дистанционного управления или с помощью кнопки ON/STBY на передней панели.
• После фазы прогревания лампы устройство готово к эксплуатации.
• Выберите нужный Вам аудиоисточник с помощью переключателя.

MEHIO MC 200

Регулирование звучания и настройки дополнительных параметров могут удобно выполняться через меню.

• Меню вызывается через кнопку MENU на пульте дистанционного управления или путем нажатия кнопки SEARCH / SKIP / MENU на передней панели.
• Навигация в пределах меню и изменение установок осуществляются через кнопки ◀◀▶▶, ▲и▼ на пульте дистанционного управления или вращением регулятора SEARCH / SKIP / MENU.
• Подтверждение отдельных пунктов меню через кнопку SELECT на пульте дистанционного управления или поверните ручку SEARCH / SKIP / MENU.

Возможны следующие установки:

• Базовая установка: Выберите в меню BASS. Воспроизведение низких частот можно соответственно повышать или уменьшать 7 шагами.
• Установка воспроизведения высоких частот: Выберите в меню TREBLE. Воспроизведение высоких частот можно соответственно повышать или уменьшать 7 шагами.
• Установка баланса: Выберите в меню BALANCE. Центр стереозвучания можно устанавливать влево или вправо соответственно 10 шагами

- Тонкомпенсация (автоматическая корректировка тембра):

Выберите в меню LOUDNESS. Функция может включаться или выключаться.

- Функция автоматического ожидания: Устройство снабжено функцией автоматического ожидания, которая автоматически переключает устройство примерно через 3,5 часа в случае отсутствия команд (с помощью элементов управления на устройстве или с помощью дистанционного управления) в режим ожидания. Эта функция соответствует Предписанию EC об энергосбережении (1275/2008 EG) и уменьшает потребление электроэнергии, в случае если устройство не отключено по недострому после использования.

Выберите в меню APO SETTING (автоматическое ожидание). Функция может включаться или выключаться. Устройство поставляется с включенной функцией.

- Функция засыпания: Выберите в меню SLEEP TIME. Эта функция позволяет установить время, после которого устройство выключается и автоматически переходит в режиме ожидания. Время может быть установлено кнопками ▲ и ▼ в диапазоне от 5 до 240 минут. После выхода из меню активная функция автоматического отключения постоянно отображается значком в правом нижнем угля дислен.

- Информация о системе: Выберите в меню SYSTEM INFO. С помощью кнопок ◀◀ и ▶▶ для целей обслуживания могут отображаться отдельные версии прошивки устройства.

- Мастер сети

- Обновление: Доступные обновления устройств, включая описание, представлены на нашей домашней странице.

- Сброс системы: Пункт меню SYSTEM RESET (СБРОС СИСТЕМЫ) восстанавливает основные настройки (очистка всех предустановок радиостанций, установка всех настроек тембра на 0, функция громкости и таймер отключения отключены, автоматический режим ожидания, сетевые настройки удалены, любимая память удалена).

Через пункт меню EXIT выполняется выход из меню.

RUS

НАСТРОЙКА СЕТИ

Подключение к сети через LAN (кабель):

Подключите MC 200 к вашей локальной сети LAN. Для этого используйте LAN кабель (не входит в комплект). Примерно в течение 5 минут MC 200 автоматически получит сетевой адрес от вашего маршрулизатора и может быть использован.

Подключение к сети через W-LAN (РАДИО):

Существует два способа подключения МС 200 к вашей беспроводной сети:

1. Настройка сети с помощью МАСТЕРА СЕТИ:

- В меню MC 200 выберите МАСТЕР СЕТИ.

- Поиск W-LAN начинается автоматически, на дислмее отображается сообщение СКАНИРОВАНИЕ.

- После завершения поиска используйте клавиши ПОИСК / ПРОПУСТИТЬ (пульт дистанционного управления (4) или кнопку ПОИСК / ПРОПУСТИТЬ (устройство (12)), чтобы отобразить существующие сети на дисплее одну за другой.

- Нажмите кнопку ВЫБРАТЬ (пульт дистанционного управления (12)) или кнопку МЕНЮ (устройство (12)) для того, чтобы выбрать желаемую сеть

- Введите пароль W-LAN:

Переходите по амфавиту и шифрам с помощью клавиш ПОИСК / ПРОПУСТИТЬ или кнопки ПОИСК / ПРОПУСТИТЬ. Отдельные символы пароля подтверждаются кнопкой ВЫБРАТЬ (пульт дистанционного управления (12)). или кнопкой МЕНЮ (устройство (12)). С помощью поля выбора последний васеденный символ может быть удален.

- Когда вы ввели пароль полностью, подтвердите его с помощью поля выбора.

Теперь МС 200 подключается к вашей сети W-LAN. После успешного подключения появится сообщение СОЕДИНЕНИЕ УСТАНОВЛЕНО.

- Если соединение не установлено, отображается сообщение СОЕДИНЕНИЕ НЕ УСТАНОВЛЕНО. В этом случае, покалуйста, проверьте пароль и повторите его ввод.

1. Настройка сети с помощью приложения MAGNAT AUDIO STREAM:

- Загрузите приложение MAGNAT AUDIO STREAM из Apple Store или Google Play Store и установите его на свой планшет / мобильный телефон

- При запуске приложение будет искать доступные устройства.

- Для первоначальной установки выберите «Добавить устройство». Затем выберите MAGNAT.

- Следуйте инструкциям на следующей странице приложения и переключите ваше мобильное устройство на настройки W-LAN. Выберите сеть MC200_XXXX.

- После успешного подключения вернитесь в приложение Magnat Audio Stream. Оно подключается к МС 200 и проводит вас через дальнейший процесс установки.

- В качестве альтернативы можно использовать другие приложения на базе MÜZO.

ВОСПРОИЗВЕДЕНИЕ МУЗЫКИ ЧЕРЕЗ СЕТЬ (СЕТЬ)

МС 200 имеет функцию Audio-Streaming, которая позволяет воспроизводить музыку через интернетсервисы. У вас также есть доступ к аудиофайкам, хранящимся в вашей локальной сети. Управление осуществляется через приложение MAGNAT AUDIO STREAM.

Выберите СЕТЕВОЙ вход.

Приложение MAGNAT AUDIO STREAM;

Доступны следующие функции:

- Моя музыка: Для воспроизведения локальной музыки с планшета / мобильного телефона, а также с сетевых жестких дисков или USB накопителей, подключенных к маршрутизатору.

- Airable: интернет-радио

Примечание: Функциональность сети может контролироваться только через приложение.

При групповом воспроизведения через приложение текущий источник воспроизведения и дополнительную информацию показывает только диспей устройства «Мастер»! При использовании приможения громкость синхронизируется после «первого» клика между MC 200 и телефоном.

Это может привести к скачкам громкости!

ВОСПРОИЗВЕДЕНИЕ МУЗЫКИ ЧЕРЕЗ ИНТЕРНЕТ-РАДИО (ВЕБ-РАДИО)

МС 200 имеет тюнер для интернет-радио, который управляется непосредственно с устройства ими с помощью пульта дистанционного управленил - независимоот приложения MAGNAT AUDIO STREAM.

Выберите вход ИНТЕРНЕТ РАДИО.

- Переходите по меню интернет-радио с помощью клавиш ПОИСК / ПРОПУСТИТЬ (пульт дистанционного управления 4) или кнопки ПОИСК / ПРОПУСТИТЬ (устройство 12).

- Подтвердите выбор кнопкой ВЫБРАТЬ (пульт дистанционного управления 12) или кнопкой МЕНЮ (устройство 12).

- Используйте кнопку ВОЗВРАТ (пультдистанционного управления 13), чтобы вернуться на один шаг назад в меню.

Нажмите и удерживайте кнопку ВЫБРАТЬ (пульт дистанционного управления 12), чтобы вернуться в главное меню.

В главном меню доступны следующие параметры:

- Расположение: Сортировка радиостанций по континентам / странам / городам, ...

- Жанры: Сортировка радиостанций по жанрам

- Подкасты: Отображение содержания подкаста. Сортировка, например, страна, жанр, показать все

- Избранное:

Вы можете сохранить ваши любимые радиостанции в списке:

- Сохранить в избранном: Коротко нажмите кнопку ПРОГРАММА (пульт дистанционного управления 14)

- Удалить из избранного; Удерживайте нажатой клавишу ПРОГРАММА.

Примечание: Доступно 99 слотов памяти. Удаление возможно только в меню «Избранное».

Порядок сохраненных станции не может быть отредактирован.

Внимание: К сохраненным станциям нельзя получить доступ через функцию интернет-радио (Airable) приложения MAGNAT AUDIO STREAM.

ПРИМЕЧАНИЕ: Предлагаемые или выбираемые списки радиостанций предоставляются Airable.

Spotify: Используйте свой смартфон, планшет или компьютер в качестве пульта дистанционного управления для Spotify.

Узнайте больше на spotify.com/connect.

МС 200 имеет функцию обновления OTA (Over The Air). Если доступно обновление, оно будет отображаться в приложении и может быть установлено через него. Следуйте инструкциям приможения.

Примечание: Обновление OTA относится только к функциональности WLAN и LAN.

СОЕДИНЕНИЕ УСТРОЙСТВА С АУДИОИСТОЧНИКОМ ВЛУЕТООНН

Выберите подключение по Bluetooth. Если раньше связь с этим устройством Bluetooth уже устанавливалась, предпринимается автоматическая попытка восстановления соединения. При этом может потребоваться вручную подтвердить восстановление соединения на устройстве-источнике.

Если раньше соединение не устанавливалось или оно не может быть восстановлено, МС 200 автоматически включает режим соединения, который также называется режимом спаривания. На дисплее будет мигать индикатор «ВТ».

Теперь включите режим Bluetooth устройства-источника, MC 200 выводится в списке устройств Bluetooth как „MC 200“. Если он не выводится в списке устройств, активируйте вручную поиск устройств Bluetooth на устройстве источнике и проверьте, включен ли на MC 200 режим справнания.

В зависимости от устройства источника во время процесса установления соединения может быть задан вопрос, следует ли принять пароль. Ответить на вопрос можно просто нажатием кнопки „Принять“. Если вопрос о пароме повторится, используйте стандартные паром „0000“ или „1234“. Если соединение устанавливалось ранее, может задаються вопрос, хотите ли вы установить соединение. На него также отвечайте „да“. После успешного установления соединения загорается индикатор ВТ на дисплее и горит, не мигая.

МС 200 поддерживает особо качественный стандарт передачи аудио „Qualcomm® aptX™”. Если устройство-источник также поддерживает эту технологию, при установлении соединения Bluetooth в качестве режима передачи автоматически выбирается „Qualcomm® aptX™”.

ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО ДЛЯ СТАНЦИЙ

Устройство оборудовано двумя независимыми друг от друга запоминающими устройствами для станций FM и DAB. Каждое запоминающее устройство может вмещать до 40 станций.

Сохранение станций:

Установите желаемую станцию DAB или FM с помощью кнопок TUNING на устройстве или с помощью дистанционного управления.

- Выберите желаемую ячейку долгим нажатием на соответствующую кнопку цифровой клавиатуры.

- При двухзначных номерах ячейки (10 – 40) необходимо сначала нажать и удерживать кнопку +10, а затем ввести желаемые цифры.

- Успешное сохранение подтверждается на дисплее появлением надписи STORED PRESET. В первой строке перед частотой станции постоянно отражается номер ячейки.

Выбор станции из списка станций:

Выберите желаемую ччейку через цифровую клавиатуру (короткое нажатие).

ФУНКЦИИ RDS (RADIO DATA SERVICE) ТЮНЕРА (ТОЛЬКО FM)

RDS – это система, с помощью которой во время передач в диапазоне УКВ вместе с сигналом станции передается дополнительная информация. На МС 200 эта информация (о станции, передаче и т.д.) может выводиться на дисплей.

RDS информация может быть вызвана повторным нажатием кнопки DISPLAY (дистанционное управление) в следующем порядке:

• PS (Program Service Name): Показывает название станции.
• RT (Radio Text): Показывает информацию и сообщения станции.
• PTY (Program Type): Показывает тип передачи.
• Время/дата

ДАВ ФУНКЦИИ ТЮНЕРА (ТОЛЬКО ДАВ)

Система передачи DAB содержит готовые данные и информацию, которые могут быть вызваны кнопкой DISPLAY (дистанционное управление) в следующем порядке:

• Название станции
• DLS (динвмический сегмент метки): Показывает информацию и сообщения станции (например, название и исполнитель текущего музыкального произведения, новостные сообщения, подробная информация о новостях дня или станции)
  • Тип программ (например, поп. новости, классика)
  • Мультиплексный номер DAB и частота текущей станции
  • Время/дата
• Скорость передачи в битах текущего аудиосигнала
  • Мультиплексное имя DAB

СЕРВИС И ТЕХНИЧЕСКИЕ ПРОБЛЕМЫ

Если возникнут технические проблемы, обратитесь в специализированный магазин или на фирму Magnat Audio-Produkte GmbH, тел.: www.magnat.de

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тюнер			Вход Bluetooth®: Bluetooth® 4.1 / Qualcomm® aptXTM
Диапазон частот:	FM: 87,5 – 108 МГцDAB/DAB+: 174.928 – 239.200 МГц (дивпазон III)		Рабочая частота: 2402 – 2480 МГц
Чувствительность:	FM: -108 дБмDAB/DAB+: -100 дБм		Максимальная излучаемая мощностьсогласно EN 62479: 7,34 дБм
CD-плеср			Потребляемая мощность:макс. 130 ВтРежим ожидания <0,5 Вт
Воспроизводимые форматы:	CD-Audio, CD-R, CD-RW, MP3, WMA
Усилитель			Габаритные размеры (ШхВхГ):Основное устройство: 277 x 132 x 330 ммОсновное устройство, дка элементыуправления и соединительные зажимы: 277 x 132 x 370 ммПульт дистанционного управления: 45 x 175 x 20 мм
Выходная мощность:
Номинальная мощность	20 Гц – 20 кГц, THD < 1,0%, 4 Ом	2 x 35 Вт
20 Гц – 20 кГц, THD < 1,0%, 8 Ом	2 x 25 Вт
Импульсная мощность	1 кГц, 4 Ом	2 x 75 Вт
Частотная характеристика:			Вес: 5,8 кг
CD/AUX/Line	6 Гц – 90 кГц (-3 дБ)		ВОЗМОЖНЫ ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ.
20 Гц – 20 кГц (+/- 0,5 дБ)
Относительный уровень шумов:			С дополнительной информацией можно ознакомиться на нашем сайте: http://www.magnat.de.
CD/AUX/Line	98 дБ
Чувствительность на входе / Входное полное сопротивление:
AUX/Line	470 мВ / 100 кОм
Цифровые входы:	1x Оптический (TosiInkTM)
1x коаксиальный (RCA)
Поддерживаемые частоты дискретизации:	44.1/48/88.2/96/176.4/192кГц
Поддерживаемые битовые глубины:	16/24 биты
Сетевой вход:
WLAN:(до 192kHz / 24Bit)	2.4GHz, 802.11 b/g/n, WPA2, 300MBps
LAN:	RJ45
Поддерживаемые форматы:	MP3, WMA, AAC, FLAC, APE, WAV

Magnat
