MANUALE UTENTE MC 200 MAGNAT

Avvertenze importanti per l'installazione / certificato di garanzia

34 Prima della messa in servizio

34 Importanti avvertenze di sicurezza

35 Avvertenze per lo smaltimento

35 Dichiarazione di conformità

35 Uso conforme alle disposizioni

36 - 39 Elementi di comando ed attacchi

Pannello frontale

Lato posteriore

Telecomando

40 Messa in funzione

40 Il menu del MC 200

41 Configurazione di rete

41 Riproduzione musicale mediante Network (rete)

41 Riproduzione musicale mediante Net-Radio (radio Internet)

41 Spotify

42 Upgrade

42 Collegare l'apparecchio alla sorgente audio Bluetooth

42 Memorizzazione delle stazioni

42 Funzioni RDS del sintonizzatore

42 Funzioni DAB del sintonizzatore

42 Assistenza e problemi tecnici

43 Dati tecnici

ACCESSORI

1) Manuale d'uso

2) Telecomando incl. batteria (2x AAA)

3) Cavo di alimentazione

4) Antenna DAB/FM

PRIMA DELLA MESSA IN SERVIZIO

Gentile cliente,

La ringraziamo per aver deciso di acquistare il Magnat MC 200. La preghiamo di leggere accuratamente le seguenti avvertenze prima di mettere in funzione il MC 200.

IMPORTANTI AVVERZENZE DI SICUREZZA

Prima della messa in esercizio si prega di leggere attentamente le istruzioni per l'uso. Le presenti istruzioni per l'uso comprendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispettare tutte le avverterze. Si prega inoltre di conservare con cura le presenti istruzioni per l'uso.

- AVVERTENZE: Tutti I segnali di avviso presenti sul dispositivo, gli accessori e nelle istruzioni per l'uso devono essere rispettati.

• INFLUENZA TERMICA: Utilizzare il dispositivo e gli accessori solo a temperature compresa tra i 10°C e 140°C.

Il dispositivo non deve essere posizionato vicino a fonti di calore (termosifoni, forni, stufe, fiamme libere). In caso di montaggio nelle vicinanze di amplificatori è necessaria una distanza non inferiore a 10 cm.

• Non avvicinare a fiamme libere, come ad es. candele.

- Accertarsi che il dispositivo sia sufficientemente aerato. Il dispositivo non deve essere coperto, ad es. con tende. Mantenere una distanza sufficiente (ca. 20 cm) dalle pareti.

INFLUSSO DELL'UMIDITÀ: Il dispositivo non deve essere esposto a gocce o spruzzi d'acqua. Inoltre non deve essere utilizzato per poggiare vasi o altri conteritori pieni d'acqua. Il dispositivo non deve essere esposto né all'acqua né all'umidità. Altrimenti sussiste il pericolo di scosse elettriche. In caso di contatto con l'umidità o liquidi è necessario scollegare l'apparecchio dalla rete elettrica.

• CORPI ESTRANEI: Accertarsi che nelle aperture del dispositivo non si infiltrino corpi estranei. Potrebbero provocare cortocircuiti, scosse elettriche ed incendi.

- PULIZIA: Si prega di utilizzare un panno asclutto e morbido e non utilizzare detergenti, spray o solventi chimici poiché altrimenti si potrebbe danneggiare la superficie.

- COLLEGAMENTO ELETTRICO: Si prega di osservare i valori di tensione riportati sui segnali di avviso. Il dispositivo può essere fatto funzionare solo con i valori di tensione e di frequenza riportati sulle targnette.

- PROTEZIONE DAI FULMINI/MISURE CAUTELARI: Se l'apparecchio non è utilizzato per un periodo prolongato (ad es. vacanze) si consiglia di staccare la spina dalla presa di corrente. Anche in caso di temporale è necessario scollegare l'apparecchio dalla rete elettrica. In questo modo si evita il danneggiamento da fulmine o sovralensione.

- CAVO DI RETE: Il cavo di rete deve essere sempre pronto per l'uso e disposto in modo tale che nessuno possa calpestarlo. Inoltre non deve essere stretto da oggetti che potrebbero danneggiarlo. Quando si utilizzano spine e prese multiple è necessario accertarsi che il cavo non venga piegato nel punto in cui giunge alla presa elettrica. Non toccare o collegare il cavo di alimentazione con mani umide.

- Lo spinotto funge da dispositivo di spegnimento e deve sempre essere accessibile.

- SOVRACCARICO: Le prese elettriche, le prese multiple e le prolunghe non devono essere sovraccaricate. In caso di sovraccarico sussiste il rischio di scosse elettriche e di incendio. Rispettare i valori nominali delle prese e dei cavi di prolunga.

• MONTAGGIO: Si prega di rispettare le istruzioni di montaggio.

- Il dispositivo deve essere posizionato e montato su una superficie resistente e non mobile altrimenti sussiste il rischio di infortuni.

• Utilizzare solo accessori originali in dotazione o indicati dal produttore.

• BATTERIE: Non esporre le batterie a fonti di calore elevate, come ad es. luce del sole, fuoco o simili.

- Vi è il rischio di esplosione se la batteria non viene inserita nel modo corretto. Sostituire la batteria solo con una batteria equivalente o dello stesso tipo.

• PERICOLO DI INGESTIONE DELLE BATTERIE!

• Il dispositivo/il telecomando può contenere una batteria a bottone (a forma di moneta) che può essere ingerta. Tenere sempre la batteria fuori dalla portata dei bambini. L'ingestione della batteria può causare lesioni gravi o risultare persino letale. Può provocare gravi ustioni interne nell'arco delle due ore successive all'ingestione.
• Rivolgersi immediatamente a un medico nel caso in cui si sospetti che una batteria sia stata ingerita o introdotta in una parte del corpo.
• Al momento della sostituzione delle batterie, tenere le pile nuove e quelle esaurite fuori dalla portata dei bambini. Assicurarsi di aver chiluso correttamente il vano batterie dopo la sostituzione.
• Quaiora non sia possibile chludere correttamente il vano batterie, non continuare a utilizzare il prodotto. Tenere il prodotto fuori dalla portata dei bambini e contattare il produttore.

DANNI CHE DEVONO ESSERE RISOLTI DA UN ADDETTO SPECIALIZZATO:

Nel caso dei seguenti danni è necessario che l'apparecchio venga scollegato immediatamente dalla rete elettrica contattando per la riparazione un addetto specializzato:

• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l'utilizzo dell'apparecchio. Sostituire, e non riparare, il cavo danneggiato.
  • Danni alla presa di alimentazione del dispositivo.
• Nel caso in cui nell'apparecchio si dovesse infiltrare dell'umidità o acqua oppure nel caso in cui nell'apparecchio siano caduti corpi estranel.
  • Quando l'apparecchio è caduto e l'alloggiamento è danneggiato.
• Quando l'apparecchio non funziona correttamente nonostante si slano rispettate tutte le avvertenze riportate nelle istruzioni per l'uso.

È permesso effettuare delle modifiche susseguenti solo se queste sono approvate dal produttore. Per la riparazione è possibile implegare solo pezzi di ricambio originali.

Dopo gli interventi di riparazione è necessario che venga verificata la sicurezza dell'apparecchio per poter garantire un funzionamento perfetto e sicuro.

Gli interventi di riparazione devono essere affidati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi.

Queslo segnale avvisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Questo segnale Indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avvertenze importanti che devono essere assolutamente rispettate.

Attenzione! Non aprire il dispositivo!

Evitare di esporre questo apparecchio alla pioggia o all'umidità onde prevenire il rischio di incendio e scosse elettriche.

Dispositivo con classe di protezione il e doppio isolamento. Collegamento a massa assente.

AVVERZENZE PER LO SMALTIMENTO

Secondo quanto prescritto dalla direttiva europea 2012/19/EU è necessario che tutti i dispositivi elettrici ed elettronici vengano smaltiti separatamente dai centri di raccolta preposti. Si prega di rispettare le regolamentazioni locali e smaltire i dispositivi usati non insieme ai normali rifiuti domestici.

Smaltimento della batterla

Le batterie esauste sono da considerarsi rifiuti speciali e devono essere smaltite secondo le regolamentazioni attuali.

DICHIARAZIONE DI CONFORMITÀ

Con la presente la ditta Magnat Audio-Produkte GmbH dichiara che l'apparecchio MC 200 è conforme ai requisiti di base e alle altre prescrizioni rilevanti della Direttiva 2014/53/UE. La dichiarazione di conformità è disponibile al sito www.magnat.de nell'area download dell'apparecchio.

USO CONFORME ALLE DISPOSIZIONI

Questo apparecchio è studiato esclusivamente per l'utilizzo domestico.

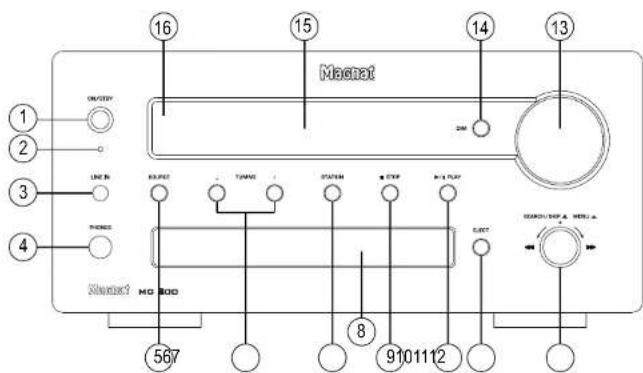

ELEMENTI DI COMANDO ED ATTACCHI - PANNELLO FRONTALE

16 15 14 13 ON/TEV Macrat 200 LINE IN PHONE MO 300 567 TANG STRAW & STEP KITCHER ELECT HARD/THA MELA. 8 9101112

1 ON/STBY

Attiva l'apparecchio quando si trova in modalità Standby. Quando il LED non è acceso è necessario attivare l'interruttore di rete sulla parte posteriore dell'apparecchio. Viceversa, l'apparecchio può essere attivato dalla modalità Power alla modalità Standby.

2 INDICATORE DI STATO LED

Questo indicatore luminoso mostra 2 stati nei quali l'MC 200 acceso può trovarsi:

• II LED è verde: L'MC 200 è acceso. L'apparecchio è pronto al funzionamento.

- Il LED è rosso: Il dispositivo MC 200 si trova in modalità di Standby.

3 LINE-IN

Ingresso stereo a jack da 3,5 mm per una fonte audio supplementare (lettore MP3 o sim.).

4 CUFFIE

Uscita stereo a jack 6,3 mm per cuffie. Quando utilizzate, disattivare gli altoparlanti. Quando si collegano le cuffie, abbassare il volume.

5 SOURCE (SELETTORE DI INGRESSO)

Passa tra le diverse fonti audio:

- CD: Lettore CD.

• DAB INPUT: Selezione del sintonizzatore DAB/DAB+
• FM INPUT: Selezione del sintonizzatore FM.
• AUX 1/2: Altre dispositivi audio.
• DIGITAL OPT, DIGITAL COAX:
Connexion aux sources audio numériques
• LINE IN: Ingresso frontale per dispositivi portatili.
• NETWORK: ingresso di rete/streaming, controllo tramite app.
• NET RADIO: ingresso radio internet, controllo tramite telecomando.

6 TUNING -/+

Modalità FM:

- Pressione breve: Modifica la frequenza di ricezione a scatti 50kHz (FM) (Impostazione manuale della stazione).

- Pressione lunga: Cerca la stazione successiva (impostazione automatica della stazione).

Modalità DAB:

Seleziona la stazione precedente o successiva nella banda DAB.

7 STATION -/+

Modalità FM:

- Breve pressione: Seleziona la stazione successiva memorizzata.

- Pressione lunga: Seleziona la stazione precedente memorizzata.

8 SCOMPARTO CD

Inserire in questo scomparto il CD con la parte stampata rivolta verso l'alto.

9 STOP

Arresta la riproduzione del CD in corso.

10 PLAY/PAUSE

Avvia o interrompe la riproduzione di un CD.

11 EJECT

Apre o chiude lo scomparto del lettore CD.

12 SEARCH/SKIP/MENU

Modalità CD:

Search/Skip (indietro)

• Breve rotazione a sinistra: La riproduzione inizia all'inizio della traccia attuale
• Doppia breve rotazione a sinistra: La riproduzione inizia all'inizio della traccia precedente
• Rotazione prolungata a sinistra: Riavvolgimento rapido Resta attivo finché si mantiene la manopola.

Search/Skip (avanti)

• Breve rotazione a destra: La riproduzione inizia all'inizio della traccia successiva
• Rotazione prolungata a destra: Avanzamento rapido. Resta attivo finché si mantiene la manopola.

Impostazioni MENU

Premere il pulsante per entrare nel menu di impostazione del suono e di altri parametri. Ruotare il pulsante per scorrere i e voci del menu. Premere nuovamente il pulsante per confermare i parametri impostati.

Ulteriori informazioni si trovano nel capitoli seguenti:

• MENU dell'unità MC 200
- CONFIGURAZIONE DI RETE

13 VOLUME

Per la regolazione generale del volume della riproduzione musicale.

ELEMENTI DI COMANDO ED ATTACCHI - PANNELLO FRONTALE

14 DIM

Con questo tasto è possibile impostare la luminosità del display in 3 livelli.

15 DISPLAY

Sul display vengono visualizzate le seguenti informazioni:

• Ingresso audio selezionato
• Informazione volume
• Stazioni e informazioni di ricezione in modalità FM e DAB. Si veda a tal proposito anche il tasto DISPLAY del telecomando.
• Dopo aver selezionato l'ingresso CD (nessun CD inserito);

NO DISC

• Dopo l'inserimento e la lettura di un CD:

Numero complessivo di brani sul CD, durata di ascolto del CD in minuti e secondi

□ 15 46:32

- Se il CD contiene file MP3 o WMA, vengono visualizzati il tipo di file e il numero del file sul CD:

MP3 IS FILES

• Durante la riproduzione di un CD;

Brano attualmente riprodotto, durata del brano: 02 0345

- In più, i seguenti simboli visualizzano la modalità di funzionamento:

▶ Riproduzione

II Pausa

- CD-Text, tag ID3

Se il CD supporta l'estensione CD-Text oppure se i file MP3 e WMA contengono informazioni tag ID3, queste vengono visualizzate nella seconda riga del display. Si veda a tal proposito anche il paragrafo TELECOMANDO.

16 SENSORE PER IL TELECOMANDO

Per poter utilizzare il telecomando, puntare su questo punto.

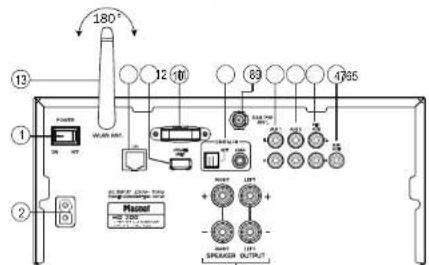

ELEMENTI DI COMANDO ED ATTACCHI - LATO POSTERIORE

180° 12 ⑩ 63 4765 ① ② Radiator Honey SPEAKER OUTPUT

3

1 INTERRUTTORE DI RETE

Attiva l'apparecchio e lo porta in modalità Standby. Quando l'interruttore si trova in posizione "OFF", l'apparecchio è scollegato dalla rete.

Per il collegamento del cavo di alimentazione compreso nella fornitura. Il fusibile può essere sostituito solo da personale di servizio qualificato.

3 ATTACCHI PER ALTOPARLANTI

Per il collegamento di una coppia di altoparlanti Stereo con un'impedenza di 4-8 Ohm osservando la polarità corretta. Vedere anche MESSA IN FUNZIONE.

Per il collegamento di fonti audio analogici. Si prega di rispettare il contrassegno a colori degli attacchi e delle spine. Rosso è sempre il canale destro.

4 SUB OUT

Uscita per il collegamento di un subwoofer attivo.

5 REC OUT

Per il collegamento di apparecchi per la registrazione audio analogica (ad es, magnetofono, registratore a cassette). A questa uscita è presente il segnale della fonte audio selezionata con un livello fisso, quindi indipendente dalla posizione del regolatore del volume.

6.7 INGRESSI AUX

Collegamento di altre sorgenti audio (ad es. lettore MP3 o Minidisk).

S ATTACCO ANTENNA DAB/FM

Per il collegamento dell'antenna DAB/FM compresa nella fornitura o di un'antenna esterna.

Collegare il MC 200 con un cavo audio digitale ottico o coassiale all'uscita digitale del lettore CD/computer/console per videogiochi/lettore di rete.

10 ANTENNA BLUETOOTH

11 UPDATE

Questo collegamento è destinato esclusivamente all'aggiornamento del sistema.

12 CONNETTORE LAN

Per la connessione al router o alla rete,

13 ANTENNA WI-FI

Antenna Wi-Fi ruotabile di 180°

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 Moenat MC 200

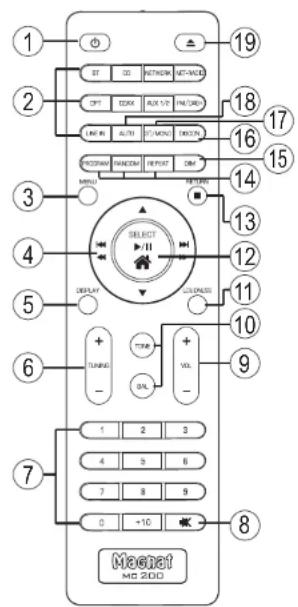

ELEMENTI DI COMANDO ED ATTACCHI - TELECOMANDO

• Prima di utilizzare il telecomando è necessario introdurre le batterie comprese nella fornitura nell'apposito alloggiamento sul retro del telecomando
• Se dopo un utilizzo prolungato si dovessero scaricare le batterie, si prega di sostituirle (Tipo AAA).
• Per prevenire danni al telecomando si prega di rimuovere le batterie nel caso in cui l'apparecchio non venga utilizzato per un periodo prolungato.

1 POWER

Attiva l'apparecchio quando si trova in modalità Standby. Quando il LED non è acceso è necessario attivare l'interruttore di rete sulla parte posteriore dell'apparecchio. Viceversa, l'apparecchio può essere attivato dalla modalità Power alla modalità Standby.

2 SELEZIONE INGRESSO

Con questi tasti è possibile selezionare direttamente i singoli ingressi audio. L'ingresso attivo viene visualizzato sul display.

3 MENU

Apre il menu di sistema. Premere i tasti ◀◀▶▶,

▲ e ▼ per scorrere le voci del menu. Premere il tasto SELECT (12) per confermare i parametri impostati.

Vedere anche IL MENU DEL MC 200.

4 SEARCH/SKIP/TASTI DI NAVIGAZIONE

◀◀ Search/Skip (Indletro)

• Breve pressione: La riproduzione inizia all'inizio della traccia attuale
  • Doppia breve pressione: La riproduzione inizia all'inizio della traccia precedente
• Pressione lunga: Riavvolgimento rapido Resta attivo fino a quando si tiene premuto il tasto.
• Menu: navigazione e impostazione parametri.

▶▶ Search/Sklp (avantl)

• Breve pressione: La riproduzione inizia all'inizio della traccia successiva
• Pressione lunga: Avanzamento rapido. Resta attivo fino a quando si tiene premuto il tasto.
• Menu: navigazione e impostazione parametri.

▲ c ▼

Menu: impostazione parametri.

5 DISPLAY

Modalità CD:

Visualizzazione di CD-Text o tag ID3 (se supportato dal CD);

Nella seconda riga del display viene visualizzata l'intera informazione CD-Text / tag ID3. Premere questo tasto per visualizzare le singole informazioni nella sequenza seguente:

titolo – interprete – album – nessuna indicazione Per i file MP3 e WMA vengono visualizzati in aggiunta anche il nome del file e la velocità di trasmissione dati del titolo attuale.

Modalità FM:

Visualizzazione delle informazioni RDS (se supportate dalla stazione). Ulteriori indicazioni sulle informazioni RDS delle stazioni sono riportate al paragrafo “Funzioni RDS del tuner”.

Modalità DAB:

Visualizzazione delle informazioni DAB delle stazioni (se supportate dalla stazione). Ulteriori indicazioni sulle informazioni delle stazioni DAB sono riportate al paragrafo "Funzioni DAB del tuner".

Modalità Bluetooth:

Nel display vengono visualizzati li nome del dispositivo collegato, la velocità dati e le informazioni tag ID3 del titolo attuale. Premere questo tasto per visualizzare le singole informazioni tag ID3 nella sequenza seguente: titolo - interprete - album - nessuna indicazione

6 TUNING

Modalità FM:

• Pressione breve: Modifica la frequenza di ricezione a scatti 50kHz (FM) (impostazione manuale della stazione).
• Pressione lunga: Cerca la stazione successiva (Impostazione automatica della stazione).

Modalità DAB:

Seleziona la stazione precedente o successiva nella banda DAB.

ELEMENTI DI COMANDO ED ATTACCHI - TELECOMANDO

7 TASTI NUMERICI

Modalità CD:

Selezione diretta di un titolo.

Modalità FM:

Sezione diretta di una stazione preimpostata.

8 MUTE

Disattiva e riattiva il volume

9 VOLUME

Aumenta (+) o riduce (-) il volume.

10 TONE/BAL

BASS (premere una volte TONE):

La riproduzione dei toni bassi può essere aumentata o ridotta in 7 passaggi. Utilizzare i tasti ▲ e ▼ per impostare i parametri.

TREBLE (premere due volta TONE):

La riproduzione dei toni alti può essere aumentata o ridotta in 7 passaggi. Utilizzare i tasti ▲ e ▼ per impostare i parametri.

BALANCE:

Il centro stereo può essere spostato a sinistra o a destra in 10 passaggi. Utilizzare i tasti ◀◀ e ▶▶ per impostare i parametri.

11 LOUDNESS

Sezione della funzione Loudness (correzione della sonorità adeguata).

12 HOME/PLAY/PAUSE/SELECT

Modalità CD:

Avvia o interrompe la riproduzione di un CD.

Menu:

Conferma immissione.

Home (modalità NET-RADIO):

Pressione prolungata: ritorno al menu principale.

13 STOP

Modalità CD:

Arresta la riproduzione del CD in corso.

Modalità NET-RADIO:

Ritorno al menu di selezione.

14 REGOLAZIONE CD: PROGRAM/RANDOM/REPEAT

PROGRAM

Programmazione di brani su un CD in ordine a piacere.

Prima di procedere alla programmazione, passare con l'apparecchio in modalità Stop.

- Premere il tasto PROG.

Display: PPG 01-00

- Assegnare quindi al brano d'interesse il posto di memoria 01 selezionando il numero del brano tramite tastierino numerico o tasti SKIP.

Display ad es.: PRG 01-08

- Premere di nuovo il tasto PROG. Display: PRG 02-00

- Inserire il brano d'interesse cui si vuole assegnare il posto di memoria 02.

- Ripetere i due passaggi fino a quando tutti i titoli risultano programmati. Premere il tasto STOP dopo l'ultimo titolo. Vengono visualizzati il numero del titoli programmati e la durata di riproduzione complessiva dell'elenco di programmazione.

- Avviare la riproduzione della lista programmi con PLAY. A sinistra sul display appare, P°, mentre il brano riprodotto e la durata del brano sono visualizzati subito dopo.

Display ad es.: P 08-00:01

- Con SKIP, SEARCH e PAUSE/PLAY è possibile gestire la riproduzione all'interno della lista programmi.

- Se si preme il tasto STOP o EJECT, la memoria programmi è cancellata.

Modalità NET-RADIO

Memorizzazione dei preferiti della radio Internet (vedere anche il capitolo RIPRODUZIONE MUSICALE MEDIANTE NET-RADIO).

RANDOM

Riproduzione delle tracce di un CD in sequenza casuale.

- Una pressione: Si attiva la funzione.

Sul display appare: RANDOM-CN

- Nouvelle pression: Si disattiva la funzione.

Sui display appare: RANDOM-OFF

REPEAT

Riproduzione del titolo/CD (Repeat):

- Una pressione: Si ripete il titolo attuale.

Sul display appare: REPEHT ONE

• Due pressioni: Viene riprodotto l'intero CD.

Sul display appare: REPEAT ALL

- Nuova pressione: Si disattiva la funzione di riproduzione.

Sul display appare: REPERT OFF

15 DIM

Con questo tasto è possibile impostare la luminosità del display in 3 livelli.

16 DISCONNECT (MODALITÀ BLUETOOTH)

Disattiva una connessione Bluetooth esistente e avvia la modalità Pairing.

17 ST/MONO (solo in modalità FM)

Passaggio tra FM stereo e FM mono durante la ricezione FM.

Con segnale di ricezione debole l'apparecchio passa automaticamente dalla modalità stereo alla ricezione mono migliorando il rapporto segnale/ rumore.

La ricezione stereo è visualizzata dal simbolo, ST.'sul display.

18 AUTO (MODALITÀ DAB)

Questa funzione esegue una ricerca delle stazioni nella gamma di frequenza DAB (banda III). Esse potranno poi essere selezionate mediante i tasti TUNING.

19 EJECT

Apre lo scomparto del lettore CD.

MESSA IN FUNZIONE

- Posizionare l'MC 200 su un fondo piano. Rispettare le distanze come indicato in "Importanti avvertenze di sicurezza".

IMPORTANTE: Non collocare oggetti (inviste, copertine per CD/dischi ecc.) sull'apparecchio. Le aperture di ventilazione situate nella parte superiore dell'apparecchio devono rimanere sempre libere.

• Collegare gli altoparlanti:

La coppia di altoparlanti Stereo (Impedenza da 4 ad 8 Ohm) viene collegata sul lato posteriore nel modo seguente:

Utilizzare solo cavi per atoparianti audio di elevata qualità con una sezione del conduttore di almeno 1.5 - 2.5mm². Isolare i cavi per ca. 10 mm e torcere le estremità. Soloccare in successione le viti di arresto ed inserire le estremità isolate nei fori laterali. Stringere nuovamente le viti di arresto. Prestare attenzione all'esatta polarizzazione. È possibile implegare anche cavi preconfezionati con una spina unipolare da 4 mm o attacchi ad U.

Inoltre, rispettare quando indicato nelle istruzioni per l'uso degli altoparlanti impiegati.

• Collegare le fonti audio.
- Collegare l'antenna DAB/FM all'ingresso antenna sul retro dell'apparecchio. Durante l'utilizzo individuare la posizione nella quale la ricezione dell'antenna è ottimale. Fissare quindi la parte terminale dell'antenna nella posizione desiderata, ad es, con una puntina da disegno.
Un impianto di antenna esteriore appropriato o un'antenna esterna può migliorare la ricezione in caso di scarso segnale.
- Collegare sulla parte posteriore il cavo di alimentazione compreso nella fornitura e successivamente l'altra estremità ad una presa da 230V.
- Attivare prima l'interruttore di rete sul retro, l'apparecchio a questo punto si trova in modalità di Standby.
- Inserire l'apparecchio tramite telecomando o tasto ON/STBY presente sulla parte frontale.
- Dopo la fase di preriscaldamento della valvola l'apparecchio è pronto al funzionamento.
- Selezionare la fonte audio desiderata con il selettore di ingresso.

IL MENU DEL MC 200

Le impostazioni del suono e di altri parametri possono essere eseguite comodamente tramite menu.

- Il menu si apre tramite tasto MENU sul telecomando oppure premendo il regolatore SEARCH/SKIP/MENU sulla parte frontale.

• La navigazione all'interno del menu e la modifica delle impostazioni sono svolte tramite tasti ◀◀ ▶▶, ▲e▼ sul telecomando oppure girando il regolatore SEARCH/SKIP/MENU.
• Azionamento delle singole voci di menu tramite tasto SELECT sul telecomando o premendo il regolatore SEARCH/SKIP/MENU.

Sono possibili le seguenti impostazioni:

- Impostazione dei suoni bassi:

Selezionare nel menu BASS. La riproduzione dei toni bassi può essere aumentata o ridotta in 7 passaggi.

- Impostazione dei suoni alti:

Selezionare nel menu TREBLE. La riproduzione dei toni alti può essere aumentata o ridotta in 7 passaggi.

- Impostazione del bilanciamento:

Selezionare nel menu BALANCE. Il centro stereo può essere spostato a sinistra o a destra in 10 passaggi.

- Loudness (correzione del volume corretto per l'udito):

Selezionare nel menu LOUDNESS. Fatto questo, la funzione può essere attivata o disattivata.

• Funzlone auto-standby

L'apparecchio dispore di una funzione auto-standby che attiva automaticamente la modalità standby dopo ca. 3 ore e mezza dall'ultimo utilizzo (tramite i comandi dell'apparecchio o telecomando). Questa funzione è conforme al regolamento EU sul risparmio energetico (1275/2008 CE) e limita il consumo energetico qualora l'apparecchio resti inavvertitamente acceso dopo l'utilizzo.

Selezionare nel menu APO SETTING. Fatto questo, la funzione può essere attivata o disattivata. L'impianto viene fornito con la funzione attiva.

- Funzlone Sleep:

Selezionare nel menu SLEEP TIME. Questa funzione consente di impostare un tempo trascorso il quale l'apparecchio si spegne e passa automaticamente alla modalità di funzionamento standby. Impostare una durata compresa tra 5 e 240 minuti mediante i tasti ▲ e ▼. Una volta usciti dal menu, la funzione Sleep verrà indicata sul display mediante un simbolo fisso in basso a destra.

- Informazione di sistema:

Selezionare nel menu SYSTEM INFO. Con i tasti ◀◀ e ▶▶ è possibile visualizzare le singole versioni Firmware dell'apparecchio per scopi di assistenza.

• Procedura guldata di rete

La voce di menu RESET provvede al ripristino della configurazione Iniziale (cancellazione di tutte le stazioni memorizzate, tutti i regolatori del suono impostati su 0, disattivazione della funzione Loudness e del timer Sleep, modalità auto-standby accesa).

- Aggiornamento:

Gli aggiornamenti disponibili per l'apparecchio sono riportati, compresa la descrizione, nella nostra

- Reset del sistema:

La voce di menu SYSTEM RESET permette di ripristinare le impostazioni di base (cancellazione di tutte le memorie delle stazioni, azzeramento di tutti i controlli audio, funzioni Loudness e Sleep Timer disattivate, Auto-Standby attivato, impostazioni di rete cancellate, memoria dei preferiti cancellata).

Per uscire la menu, selezionare la voce di menu EXIT.

CONFIGURAZIONE DI RETE

CONNESSIONE ALLA RETE TRAMITE LAN (CAVO):

Collegare MC 200 alla rete LAN. A tale scopo utilizzare un cavo LAN (non in dotazione). MC 200 ottiene automaticamente un indirizzo di rete dal router entro circa 5 minuti; da tale momento è possibile iniziare a utilizzarlo.

COLLEGAMENTO ALLA RETE TRAMITE WIFI (WIRELESS):

Ci sono due modi per collegare MC 200 alla rete Wi-Fi:

1. Configurazione della rete con la Procedura guidata NETWORK WIZARD:

- Selezionare NETWORK WIZARD dal menu di MC 200.

- La ricerca delle reti Wi-Fi si avvia automaticamente. Sul display viene indicato il messaggio SCANNING.

- Al termine della ricerca, utilizzare i tasti SEARCH/SKIP (telecomando (4)) o il pulsante SEARCH/SKIP (apparecchio (12)) per visualizzare in sequenza sul display le reti esistenti.

- Premere il tasto SELECT (telecomando (12)) o il pulsante MENU (apparecchio (12)) per selezionare la rete desiderata

- Inserire la password Wi-Fi:

Navigare attraverso l'alfabeto e i numeri utilizzando i tasti SEARCH/SKIP o il pulsante SEARCH/SKIP. Confermare le singole cifre della password con il tasto SELECT (telecomando (12)) o il pulsante MENU (apparecchio (12)). Il campo di selezione permette di cancellare l'ultima posizione inserita.

- Se la password è stata inserita completamente, confermaria con il campo di selezione.

MC 200 si collega ora alla rete Wi-Fi. Quando la connessione è riuscita, sul display viene visualizzato CONNECTED.

- Se la connessione non riesce, viene visualizzato CONNECT FAIL. In questo caso, controllare la password e ripetere l'immissione.

2. Configurazione della rete con l'app MAGNAT AUDIO STREAM:

- Scaricare l'app MAGNAT AUDIO STREAM da Apple Store o Google Play Store e installarla sul proprio tablet/smartphone

- Gli apparecchi disponibili verranno cercati all'avvio dell'app.

- Durante l'installazione iniziale, selezionare "Aggiungi apparecchio", Selezionare quindi MAGNAT.

- Seguire le istruzioni riportate nella pagina successiva della app e passare alle impostazioni Wi-Fi proprio dispositivo mobile. Selezionare la rete MC200_XXXX.

- Dopo che è stata stabilita la connessione, tornare all'app Magnat Audio Stream. Questa si connette a MC 200 e guida l'utente attraverso i restanti passaggi del processo di installazione.

- In alternativa, è possibile anche utilizzare altre app compatibili con "MUZO"

RIPRODUZIONE DI MUSICA TRAMITE NETWORK (RETE)

MC 200 è dotato di una funzione di streaming audio, che consente di riprodurre musica tramite i servizi Internet. È inoltre possibile accedere ai file audio memorizzati sulla rete locale. Il controllo avviene tramite l'app MAGNAT AUDIO STREAM.

Selezionare l'ingresso NETWORK.

Sono disponibili le seguenti funzionalità:

- Musica personale: per riprodurre la musica localmente da tablet/smartphone, dischi rigidi di rete o

dispositivi di archiviazione USB collegati al router.

Alrable: radio Internet

Nota: la funzionalità di rete può essere controllata solo tramite l'app. In caso di riproduzione di gruppo tramite l'app, la fonte di riproduzione corrente e ulteriori informazioni sono visualizzate solo sul display dell'apparecchio "Master". Quando si utilizza l'applicazione, il volume viene sincronizzato tra MC 200 e lo smartphone dopo li primo "clic" sonoro. Per questo motivo possono verificarsi dei salti di volume.

RIPRODUZIONE MUSICALE TRAMITE NET-RADIO (RADIO INTERNET)

MC 200 è dotato di un sintonizzatore radio Internet controllato direttamente sull'apparecchio o tramite il telecomando, in modo autonomo rispetto all'app MAGNAT AUDIO STREAM.

- Selezionare l'ingresso NET-RADIO.

- Navigare nei menu della radio Internet utilizzando i tasti SEARCH/SKIP (telecomando (4)) o il pulsante SEARCH/SKIP (apparecchio (12)).

- Confermare la selezione con il tasto SELECT (telecomando (12)) o il pulsante MENU (apparecchio (12)). - Premere il tasto RETURN (telecomando (13)) per tornare indietro di un passo nel menu.

Premere e tenere premuto il tasto SELECT (telecomando (12)) per tornare al menu principale.

Nel menu principale sono disponibili le seguenti opzioni:

- Location: ordina le stazioni radio per continente/paese/città, ...

Genre: ordina le stazioni radio per genere

- Podcasts: visualizza il contenuto dei podcast. Sono disponibili opzioni di ordinamento, ad esempio Country, Genre, Show All

- Favorites:

è possibile salvare le stazioni radio preferite in un elenco:

- Salvataggio del preferiti: premere brevemente il tasto PROGRAM (telecomando (14))

- Cancellazione dei preferiti: tenere premuto il tasto PROGRAM.

Nota: sono disponibili 99 posizioni di memoria. La cancellazione è possibile solo nel menu Preferiti.

L'ordine delle stazioni memorizzate non può essere modificato.

Attenzione: le stazioni memorizzate non sono accessibili tramite la funzione radio Internet (Airable) dell'app MAGNAT AUDIO STREAM.

NOTA: le liste delle stazioni radio offerte o selezionabili sono fornite da Airable.

Spotify:

Utilizzare lo smartphone, Il tablet o il computer come telecomando per Spotify. Per saperne di più: spotify.com/connect.

Licenses:

MC 200 dispone di una funzione di aggiornamento OTA (Over The Air). Se è disponibile un aggiornamento, questo viene visualizzato nell'app e può essere installato tramite la stessa. A tal fine, seguire le Istruzioni riportate nell'app.

NOTA: L'aggiornamento OTA si applica solo alle funzionalità WI-FI e LAN.

COLLEGARE L'APPARECCHIO ALLA SORGENTE AUDIO BLUETOOTH

Selezionare l'ingresso Bluetooth. Se in precedenza era già stato impostato un collegamento a una sorgente Bluetooth, l'apparecchio cercherà automaticamente di collegarsi a quel dispositivo. Potrebbe anche risultare necessario confermare manualmente la riconnessione alla sorgente.

Qualora non sia stato effettuato alcun collegamento precedente o la connessione non possa essere ripristinata, il MC 200 attiva in automatico la modalità collegamento, detta anche modalità pairing. Sul display la sigla „BT“ irizierà a lampeggiare.

Selezionare ora la modalità Bluetooth dell'apparecchio sorgente. Il MC 200 verrà visualizzato nella lista dei dispositivi Bluetooth come „MC 200“. Qualora non comparisse nella lista, attivare manualmente la ricerca dei dispositivi Bluetooth dall'apparecchio sorgente e assicurarsi che il MC 200 sia impostato sulla modalità pairing.

A seconda degli apparecchi sorgente, durante la procedura di collegamento può essere richiesto di inserire una password. Confermare con „Accetta“. Se successivamente verrà richiesta una password, inserire le password standard „0000“ o „1234“. Qualora dopo il collegamento venga richiesto se si vuole stabilire una connessione, rispondere con „SI“. Una volta che gli apparecchi sono connessi, nei display verrà visualizzato in modo permanente il messaggio „BT“.

Il MC 200 supporta il valido standard di trasmissione audio „Qualcomm® aptX™”. Se anche l'apparecchio sorgente supporta questa tecnica, al momento della connessione Bluetooth verrà selezionata automaticamente la modalità di trasmissione „Qualcomm® aptX™”.

MEMORIZZAZIONE DELLE STAZIONI

L'apparecchio è dotato di due memorie indipendenti l'una dall'altra per le stazioni FM e DAB. Ogni memoria può contenere fino a 40 stazioni.

Memorizzare le stazioni;

Impostare le stazioni DAB o FM desiderate con i tasti TUNING dell'apparecchio o tramite telecomando.

• Selezionare la posizione di memoria desiderata premendo a lungo il tasto corrispondente sul tastierino numerico.
• Per selezionare una posizione di memoria a due cifre (10 - 40) è necessario prima premere a lungo il tasto +10 e successivamente inserire le cifre desiderate.
• La scritta STORED PRESET sul display confermerà la corretta esecuzione dell'operazione. La posizione di memoria è sempre visualizzata nella prima riga davanti alla frequenza dell'emittente.

Selezionare una stazione dalla lista delle emittenti:

Selezionare la posizione di memoria desiderata attraverso il tastierino numerico (premere brevemente).

FUNZIONI RDS (RADIO DATA SYSTEM) DES SINTONIZZATORE (SOLO FM)

RDS è un sistema con il quale vengono trasmesse delle informazioni attraverso delle trasmissioni FM con il segnale del trasmettitore. L'MC 200 può visualizzare queste informazioni (attraverso il trasmettitore, la trasmissione ecc.) sul display.

Le informazioni RDS possono essere visualizzate premendo ripetutamente il tasto DISPLAY (telecomando) nella sequenza seguente:

• PS (Program Service Name): Mostra il nome del trasmettitore.
• RT (Radio Text): mostra tutte le informazioni e gli avvisi della stazione.
• PTY (Program Type): Visualizza il tipo di trasmissione.
- Ora / Data

Se nonostante il segnale RDS una di queste funzioni non è supportata dal trasmettitore, sul display viene visualizzato „N/A“.

FUNZIONI DAB DEL TUNER (SOLO DAB)

Il sistema di trasmissione DAB fornisce altri dati e informazioni che possono essere visualizzati mediante il tasto DISPLAY (telecomando) nella sequenza seguente:

• Nome stazione
  • DLS (Dynamic Label Segment): mostra informazioni e avvisi della stazione (ad es. titoli e cantanti del brano musicale trasmesso, notizie, altre informazioni della trasmissione attuale o della stazione)
• Tipo di programma (ad es. pop, news, classico)
• Numero multiplex DAB e frequenza dell'attuale emittente
• Ora / Data
• Velocità di trasmissione dati dell'attuale segnale audio
• Nome multiplex DAB

ASSISTENZA E PROBLEMI TECNICI

Nel caso in sui si dovessero verificare dei problemi tecnici, si prega di contattare il proprio rivenditore specializzato o direttamente a Magnat Audio-Produkte GmbH, www.magnat.de.

DATI TECNICI

Sintonizzatore
Gamme de fréquence:	FM: 87,5 - 108 MHzDAB/DAB+: 174.928 - 239.200 MHz (banda III)	Bluetooth® input: Bluetooth® 4.1 / Qualcomm® aptXTM
		l'frequenza di funzionamento: 2402 - 2480 MHz
Sensibilità:	FM: -108 dBmDAB/DAB+: -100 dBm	Potenza massima emessa inconformità alla norma EN 62479: 7,34 dBm
Lettore CD		Alimentazione: Massimo: 130 W
Formati riproducibili:	CD-Audio, CD-R, CD-RW, MP3, WMA	Modalità di attesa: <0,5 W
Amplificatore		Dimensioni (I x a x p):
Potenza di uscita:		Unità principale: 277 x 132 x 330 mm
Potenza nominale	20 Hz - 20 kHz, THD < 1.0%, 4 Ohm 2 x 35 W	Unità principale inclusi componenti operativi/terminali di connessione: 277 x 132 x 370 mm
20 Hz - 20 kHz, THD < 1.0%, 8 Ohm	2 x 25 W
Potenza massima	1 kHz, 4 Ohm 2 x 75 W	Telecomando: 45 x 175 x 20 mm
Risposta in frequenza:		Peso: 5,8 kg
CD/AUX/Line	10 Hz - 80 kHz (3 dB)
20 Hz - 20 kHz (+/- 0,5 dB)		Con riserva di apportare modifiche tecniche
Rapporto segnale rumore:
CD/AUX/Line	98 dB	Per ulteriori informazioni si prega di visitare il nostro silo Web: http://www.magnat.de.
Sensibilità / Impedenza d'ingresso:
AUX/Line	470 mV / 100 kOhm
Ingressi digitali:	1x ottico (ToslinkTM)
1x coassiale (RCA)
Frequenze di campionamento supportate:	44.1/48/88.2/96/176.4/192kHz
Profondità di bit supportate:	16/24bits
Ingresso di rete:
WLAN:	2.4GHz, 802.11 b/g/n, WPA2, 300MBps
(fino a 192kHz / 24Bit)
LAN:	RJ45
Formati di file supportati:	MP3, WMA, AAC, FLAC, APE, WAV

ÍNDICE
