РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SFE350400 HARVIA

Contenu de l'emballage

Les éléments suivants sont contenus dans l'emballage :

• Interrupteur de sécurité
  Cable en silicone
• Accessoires de fixation
• Instructions d'installation et d'utilisation

本製品の構成は以下の通りです。

Ces instructions d'installation et d'utilisation sont destinées au propriétaire ou à la personne responsable du sauna, ainsi qu'à l'électricien chargé de l'installation électrique de l'interrupteur de sécurité, de l'unité de commande et du poèle. Une fois l'installation terminée, la personne responsable de l'installation doit donner ces instructions au propriétaire du sauna ou à la personne chargée de son fonctionnement. Veuillez lore attentivement le manuel avant toute utilisation du poèle.

L'interrupteur de sécurité est concu pour couper l'alimentation du poèle lorsque celui-ci est couvert par un objet. Il ne doit pas etre utilisé à d'autres fins.

Nous vous félicitons d'avoir choisi cet équipement de sécurité !

Garantie :

• La période de garantie pour les poèles et les équipements de commande utilisés dans les saunas par les familles est de deux (2) ans.
• La période de garantie pour les poèles et les équipements de commande utilisés dans les saunas par lesResidents duBATIMENT est d'un (1) an.
• La période de garantie pour les poèles et les équipements de commande utilisés dans les saunas par des institutions est de trois (3) mois.
• La garantie ne couvre pas les défauts resultant du non-respect des instructions d'installation, d'utilisation ou de maintenance.

TABLE DES MATIÉRES

Contenu de I'emballage. 2

INSTRUCTIONS D'INSTALLATION ET D'UTILISATION 30

Poëles compatibles. 30

Dimensions et distances 32

Montage 33

Emplacement de montage de l'interrupteur

de sécurité 33

Montage de l'interrupteur de sécurité 34

Raccordement de l'interrupteur de sécurité 34

Utilisation de l'interrupteur de sécurité 36

IT

L'interrupteur de sécurité est concu pour couper l'alimentation du poèle lorsqu'une serviette ou un vêtement, par exemple, tombe ou est placé dessus, ce qui entrainerait un grave risque d'incendie si le poèle restait allumé.

Poëles compatibles

L'interrupteur de sécurité SFE est concu et testé pour fonctionner avec les poèles énumérés dans le tableau 1.

Un poèle équipé d'un interrupteur de sécurité SFE correctement dimensionné (voir le tableau 1) réussit le test de recouvrement défini par la norme de sécurité EN 60335-2-53, section 19.101, et peut être utilisé avec une unité de commande équipée d'une fonction d'utilisation à distance.

Dimensions et distances

Voir la figure 1.

Avant l'installation, assurez-vous que l'interrupteur de sécurité est adapté au mode et à la puissance de votre poèle. L'interrupteur de sécurité doit être correctement dimensionné afin de répondre aux exigences de la norme EN 60335-2-53 et de garantir la désactivation friable du poèle.

Emplacement de montage de l'interrupteur de sécurité

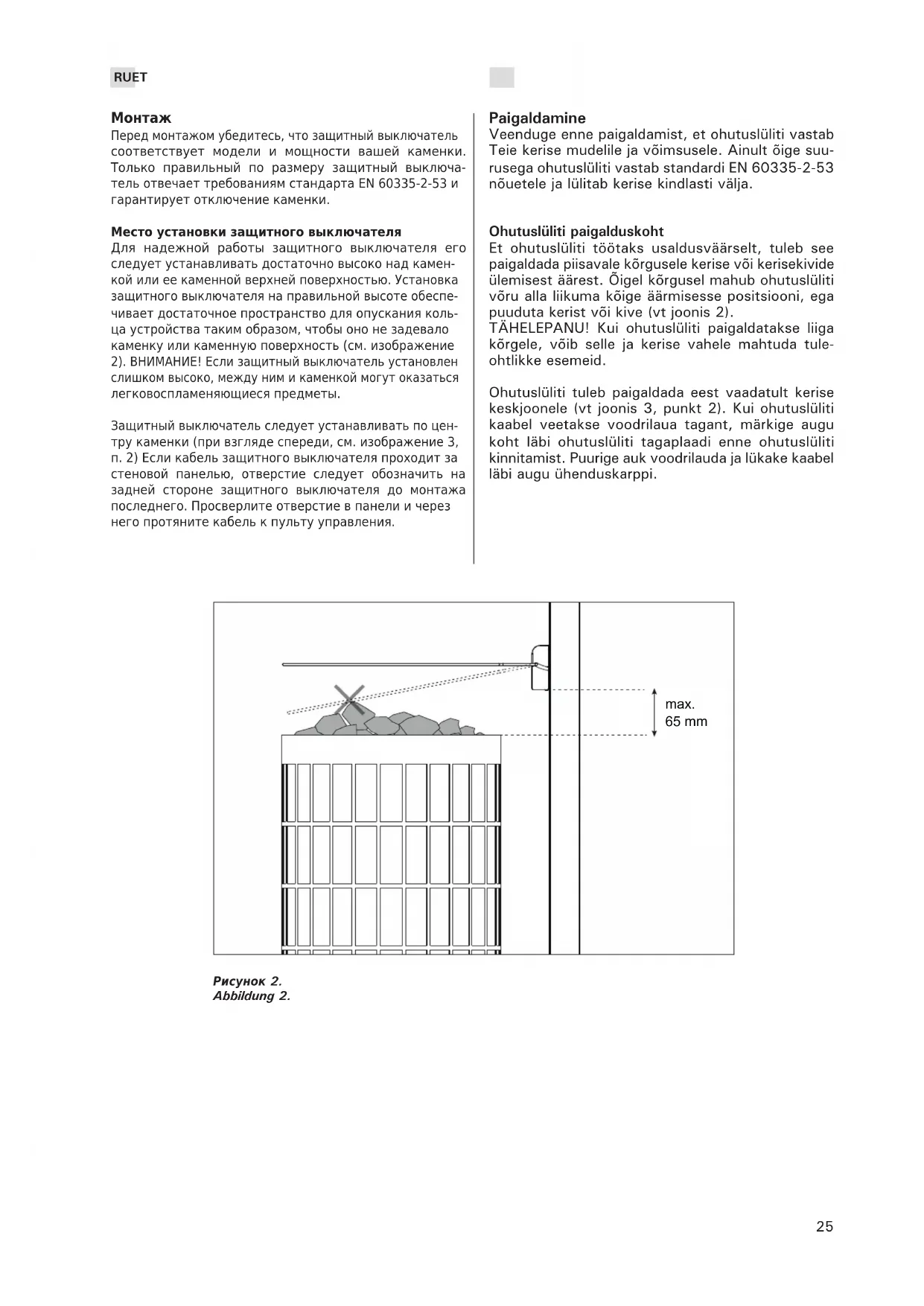

Pour que l'interrupteur de sécurité fonctionne de maniere fiable, il doit etre installé à hauteur suffisante au-dessus du poèle et des pierres de saun. L'emplacement de montage est correct lorsque I'anneau de I'interrupteur de sécurité peut etre place dans sa position la plus bajo sans toucher le poèle ou les pierres (voir la figure 2). REMARQUE: Si I'interrupteur de sécurité est instalé trop haut, des objets peuvent se placer entre I'anneau et le poèle, entrainant un risque d'incendie.

L'interrupteur de sécurité doit être aligné sur la ligne mediane du poèle (voir la figure 3, section 2). Si le cable de l'interrupteur de sécurité passée derrière des panneaux muraux, marquez l'emplacement du trou à travers la plaque arrière de l'interrupteur de sécurité avant de monter celui-ci. Percez un trou dans le panneau mural et faites passer le cable pour raccorder l'unité de commande.

Montaggio

Montage de l'interrupteur de sécurité Voir la figure 3.

N'abaissez pas l'anneau de l'interrupteur de sécurité à un angle de plus de 45^ lorsque le couvercle est retire. Les ressorts de retenue de l'anneau risqueraient d'être endommages.

1. Desserrez les vis du boitier et retirez le couvercle.
2. Notez que l'interrupteur de sécurité doit être aligné sur la ligne mediane du poèle. Marquez la position correcte sur le panneau (veillez égale-ment à ce que la hauteur de montage soit correcte, voir figure 2) et fixez l'interrupteur de sécurité avec les vis fournies.
3. Ajustez l'anneau pour qu'il soit à l'horizontal avec la vis de réglage.
4. Remettez en place le boitier et serrez les vis de fixation. Assurez-vous que l'anneau de l'interrupteur de sécurité puisse bouger librement.

Raccordement de l'interrupteur de sécurité Le raccordement doit etre effectue par un électricien qualifie conformément à la reglementation locale.

Le cable de raccordement ne peut etre rallongé qua condition de respecter les conditions suivantes :

• Un cable en silicone pouvant supporter des températures jusqu'à 150^ est utilisé
  Le cable a une section minimale de 0,5 mm
  La longueur totale du cable ne depasse pas 20 metres.

Unités de commande avec connecteurs pour les fonctions de sécurité (ex.: Harvia Xafir et Xenio à partir de 2018):

• Raccordez un fil du cable en silicone de l'interrupteur de sécurité à la borne X15 (N) et l'autre à la borne X16.

ités de commande Sentiotec avec connecteurs pour les fonctions de sécurité :

• Raccordez les fils aux bornes de l'unité de commande destinées aux dispositifs de sécurité (voir le manuel de l'unité de commande pour plus d'informations).

Unités de commande Sentiotec sans connecteurs pour les fonctions de sécurité :

Raccordez les fils au circuit de protection antisurchauffe du poèle conformément à la figure 5.

Figure 5. Schema de cablage pour les unités de commande Sentiotec
Figura 5. Schema elettrico per centraline Sentiotec

1. Interrupteur de sécurité
2. Protection anti-surchauffe
3. Thermostat
4. Borne pour protection anti-surchauffe
5. Borne pour capteur de température

6. Connecteurs pour fils

7. Interruttore di sicurezza

8. Protezione da surriscaldamento
9. Termostato
10. Morsetto per protezione da surriscaldamento
11. Morsetto per sensore di temperatura
12. Connettori a filo

Unités de commande sans connecteurs pour les fonctions de sécurité :

Raccordez les cables au circuit de protection anti-surchauffe du poèle (voir la figure 6).

Figure 6. Schema de cablage pour les unités de commande sans bornes pour les fonctions de sécurité.
Figura 6. Schema elettrico per centraline除去 morsetti dedicati alle funzioni di sicurezza.

Sur les unités de commande sans connecteurs pour les fonctions de sécurité, une pression sur l'anneau de l'interrupteur de sécurité déclenché un état d'erreur qui nécessite toujours une intervention de l'utilisateur.

Utilisation de l'interrupteur de sécurité

Le bon fonctionnement de l'interrupteur de sécurité doit être testé après l'installation.

1. Assurez-vous que l'anneau de l'interrupteur de sécurité puisse pivoter librement sans toucher le poèle ou les pierres.
2. Activez l'unité de commande.
3. Appuyez sur l'anneau de l'interrupteur de sécurité pour l'amener en position inférieure.
4. L'unité de commande doit alors éteindre le poèle, et (selon le modele de l'unité de commande), afficher un message d'erreur.
5. Verifiez également que les évventuels modes d'utilisation à distance (selon le modele de l'unité de commande) ont ete desactivés.
