Тип продукта	Автомагнитола
Бренд	Sony
Модель	CDX-G1300U
Размеры (Д × В × Г)	Около 178 × 50 × 176 мм
Вес	Около 1,2 кг
Питание	Бортовая сеть автомобиля 12 В постоянного тока (минус на массе)
Номинальный ток потребления	10 А
Максимальная выходная мощность	55 Вт × 4 (при 4 Ом)
Импеданс динамиков	4 Ом - 8 Ом
Радиоприем	FM (87,5 - 108 МГц), СВ (531 - 1602 кГц), ДВ (153 - 279 кГц)
CD-проигрыватель	CD, CD-R, CD-RW (MP3/WMA)
USB-порт	Да (AOA 2.0, MSC/MTP)
Вход AUX	Стерео мини-джек (3,5 мм)
Эквалайзер	10 предустановок EQ и пользовательская настройка
Система RDS	AF, TA, PTY, региональные
Съемная передняя панель	Да, с противоугонной сигнализацией
Дисплей	Регулируемая яркость, звуковая синхронизация
Обслуживание и очистка	Очищайте разъемы ватной палочкой; избегайте жидкостей
Безопасность	Предохранитель 10 А, автоматическое отключение, предупреждение о батарее
Запасные части и ремонтопригодность	Сменный предохранитель, монтажный кронштейн и ключи для извлечения в комплекте
Общая информация	Произведено в Таиланде, лазерный класс 1, соответствие нормам ЕС

Часто задаваемые вопросы - CDXG1300U SONY

Как сбросить настройки автомагнитолы CDX-G1300U?

Нажмите одновременно на кнопки DSPL и EQ и удерживайте более 2 секунд. Сброс удаляет время и некоторые запомненные данные.

Как отключить демонстрационный режим (DEMO)?

Перейдите в меню GENERAL, выберите SET DEMO, затем SET DEMO-OFF. Подтвердите, нажав на колесико.

Почему радио плохо ловит?

Проверьте подключение антенны. Если диапазон 65-74 МГц недоступен, убедитесь, что в настройках региона (AREA) выбрано RUSSIA, а не EUROPE.

Как настроить часы вручную?

Нажмите MENU → GENERAL → SET CLOCK → MANUAL, затем поворачивайте колесико для установки часов и минут. Подтвердите кнопкой MENU.

Почему мой компакт-диск не воспроизводится?

Диск может быть грязным, поцарапанным или несовместимым (например, DualDisc, 8-см CD). Протрите его от центра к краям. CD-R/RW должны быть финализированы.

Как подключить смартфон Android через USB?

Подключите USB-кабель. Если воспроизведение не начинается, установите в меню GENERAL параметр USB MODE в значение ANDROID (AOA 2.0) или MSC/MTP в зависимости от вашего устройства.

Что делать, если дисплей мигает или гаснет?

Очистите разъемы между передней панелью и устройством ватной палочкой. Также проверьте, что аккумулятор обеспечивает достаточное напряжение (12 В).

Как запомнить радиостанции?

Используйте функцию BTM (автоматическое запоминание) в меню GENERAL. Или настройте вручную, затем нажмите и удерживайте цифровую кнопку (1-6), пока не появится MEM.

Автомагнитола не выключается автоматически, что делать?

Включите функцию AUTO OFF в меню GENERAL. Установите значение ON для автоматического выключения через 30 минут бездействия.

Как использовать кнопки на руле?

В меню GENERAL перейдите в STEERING → STR CONTROL → CUSTOM, чтобы записать функции. Следуйте инструкциям на экране для назначения каждой кнопки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CDXG1300U SONY

Дононтеловая информация

Обновление микропрограммы 17

Меры предосторожности 17

Уход за устройством 18

Технические характеристики 19

Поиск и устранение неисправностей

20

Сообщения 23

Установка/Подключение

Внимание! 25

Перечень деталей установки 25

Подключение 26

Установка 29

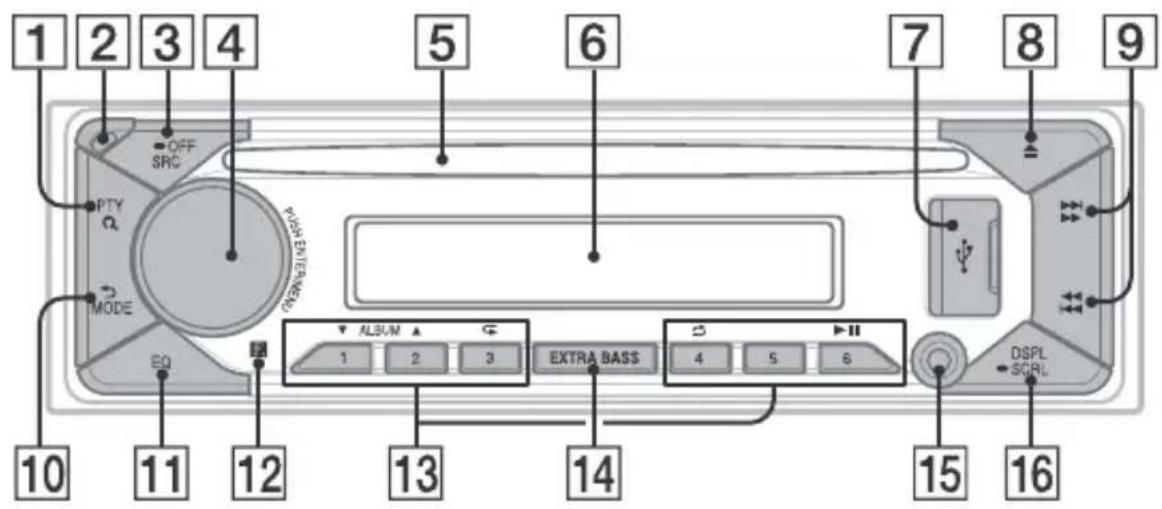

Справочник по деталям и органам управления

Основное устройство

PTY (тип программы)

Выбор типа программы (PTY) в RDS.

Q (обзор) (стр. 12, 13)

Переключение обзора при воспроизведении.

(Недоступно, если включено устройство USB в режиме Android™.)

2 Кнопка снятия передней панели SRC (источник)

Включение питания.

Смена источника.

OFF

Нажмите и удерживайте в течение 1 секунды для выключения источника и отображения часов. Нажмите и удерживайте более 2 секунд для выключения питания и дисплея.

4 Дисковый регулятор

Поворачивайте для регулировки громкости.

PUSH ENTER

Открытие выбранного пункта меню. Чтобы выбрать другой источник сигнала, нажмите кнопку SRC, поверните дисковый регулятор, а затем нажмите его (время ожидания - 2 секунды).

MENU

Вход в меню настройки.

5 Слот для дисков 6 Окно дисплея 7 Порт USB 8 (Извлечь диск) SE E K -/ +） Автоматическая настройка на радиостанции. Нажмите и удерживайте для настройки вручную. 1/1 (предыдущая/следующая) (ускоренная перемотка назад/ускоренная перемотка вперед) 10 (Назад) Возврат к предыдущему экрану. MODE (стр.9) 11 EQ (эквалайзер) Выбор кривой эквалайзера. 12 Приемник сигналов с пульта дистанционного управления

13 Номерные кнопки (1-6)

Прием сохраненных в памяти радиостанций. Нажмите и удерживайте для сохранения станции.

ALBUM ▼/▲

Пропуск альбома на аудиоустройстве. Нажмите и удерживайте для непрерывного пропуска альбомов.

(Недоступно, если подключено устройство USB в режиме Android.)

⊂ (повтор)

(Недоступно, если подключено устройство USB в режиме Android.)

(случайная последовательность)

(Недоступно, если подключено устройство USB в режиме Android.)

II (Воспроизведение/пауза)

14 EXTRA BASS

Усиление звучания басового звука в синхронизации с уровнем громкости. Нажмите, чтобы изменить настройку EXTRA BASS: [1], [2], [OFF].

15 Входное гнездо AUX

DSPL (дисплей)

Нажмите для изменения индикации дисплея.

SCRL (прокрутка)

Нажмите и удерживайте для прокрутки индикации.

Начало работы

Снятие передней панели

Вождение краски устройства можно снять с него переднюю панель.

1 Нажмите и удерживайте кнопку OFF ① до тех пор, пока устройство не отключится. Нажмите кнопку снятия передней панели ②, а затем потяните панель на себя и снимите её.

Предупредительный звуковой сигнал

Если до поворота выключателя в положение OFF с устройства не была снята передняя панель, то в течение нескольких секунд будет слышен предупредительный звуковой сигнал. Звуковой сигнал будет слышен, только если используется встроенный усилитель.

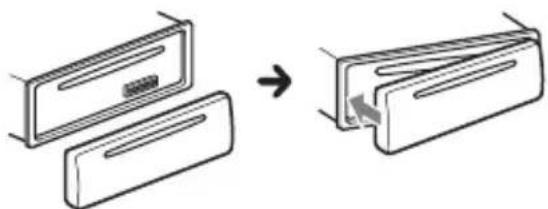

Установка передней панели

Перезагрузка устройства

Перед первым использованием устройства, после замены автомобильного аккумулятора или повторного подсоединения кабелей необходимо перезагрузить устройство.

1 Нажмите и удерживайте кнопки DSPL и EQ более 2 секунд.

Примечание

Перезагрузка устройства приведет к удалению настроек часов и некоторых сохраненных элементов содержимого.

Установка страны/региона

После перезагрузки устройства откроется меню настройки страны/региона.

1. При отображении [SET AREA] нажмите кнопку ENTER. Отобразится текущая страна или регион. 2. Поворачивая дисковый регулятор, выберите [EUROPE] или [RUSSIA], а затем нажмите дисковый регулятор. 3. Поворачивая дисковый регулятор, выберите [YES] или [NO], а затем нажмите дисковый регулятор. При изменении региона или страны устройство перезагрузится, после чего на дисплее отобразятся часы.

Этот параметр можно настроить в меню общих параметров (стр. 14).

Установка часов

1. Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 2. Поворачивая дисковый регулятор, выберите [SET CLOCK], а затем нажмите дисковый регулятор. 3. Повернув дисковый регулятор, выберите [MANUAL], а затем нажмите дисковый регулятор. Начнет мигать индикация часов. 4. Поворачивайте дисковый регулятор для установки значения часов и минут. Для выбора настраиваемого разряда используйте кнопки (SEEK-/+). 5. После установки минут нажмите кнопку MENU. Установка завершена, после чего часы начнут отсчет времени.

Для отображения часов нажмите кнопку DSPL.

Для автоматической настройки часов

В действии 3 выберите [AUTO].

Проверка напряжения в аккумуляторе

Вы можете проверить текущий уровень напряжения в аккумуляторе. (Недоступно при выключенном источнике питания, когда отображаются часы.)

1. Нажимайте кнопку DSPL, пока не отобразится на дисплее напряжение аккумулятора.

Подключение устройства USB

1. Уменьшите громкость на аппарате. 2. Подключите устройство USB к аппарату.

ПоклочиnpуrolonepehochoroaydnoycpoiCTBa

1 Включите переносное аудиоустройство. 2 Уменьшите громкость на аппарате. 3 Подключите переносное аудиоустройство ко входному гнезду AUX (мини-стереоразъему) на аппарате при помощи соединительного кабеля (не входит в комплект поставки)*

• Обязательно используйте только заглушки прямого типа.

4 Нажимая кнопку SRC, выберите [AUX].

Выравнивание уровня громкости подключенного устройства с другими источниками

Запустите воспроизведение на переносном аудиоустройстве с умеренной громкостью и установите на аппарате обычную громкость прослушивания. Нажмите кнопку MENU, затем выберите [SOUND] → [SET AUX VOL] (стр.16).

Прослушивание радио

Прослушивание радио

Для прослушивания радио нажмите кнопку SRC и выберите [TUNER].

Автоматическое сохранение (BTM)

1 Нажимая кнопку MODE, измените диапазон (FM1, FM2, FM3 или MW/LW). 2 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET BTM], затем нажмите дисковый регулятор. Радиостанции закрепляются за номерными кнопками и сохраняются в памяти устройства в порядке частот.

Настройка

1 Нажимая кнопку MODE, измените диапазон (FM1, FM2, FM3 или MW/LW). 2 Выполните настройку. Для настройки вручную нажимайте и удерживайте кнопки / (SEEK-/+), задайте приблизительную частоту, затем кратковременными нажатиями кнопок />1 (SEEK-/+）точно настройте нужную частоту. Для автоматической настройки используйте кнопки I>1/>1 (SEEK-/+). Поиск остановится, когда устройство найдет радиостанцию.

Сохранение вручную

1 Во время приема радиостанции, которую необходимо сохранить, нажмите и удерживайте номерную кнопку (1-6), пока не появится индикация [MEM].

Память радиостанций, сохранённых в памяти

1 Выберите диапазон, затем нажмите номерную кнопку (1-6).

Системы радиоданных (RDS)

УСТАНОВКА АЛЬТЕРНАТИВНЫХ ЧАСТОТ (AF) И СООБЩЕНИЙ О ТЕКУЩЕЙ СИТУАЦИИ НА ДОРОГАХ (TA)

Функция AF выполняет постоянную перенастройку радиостанций, имеющих самый сильный сигнал в сети, а функция TA обеспечивает приём сообщений о программе (TP) о текущей ситуации на дорогах, если их приём возможен.

1 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 2 Поворачивая дисковый регулятор, выберите [SET AF/TA], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] или [SET AF/TA-OFF], затем нажмите дисковый регулятор.

Для сохранения станции RDS с параметрами AF и TA

Можно выполнить предварительную настройку станции RDS с параметрами AF/TA. Задайте AF/TA, затем сохраните станцию с помощью BTM или вручную. При выполнении предварительной настройки вручную можно также сохранить станцию без RDS.

Для приёма экстренных сообщений при включении AF или TA экстренные сообщения будут автоматически прерывать текущее вещание.

Для настройки громкости во время приёма сообщений о текущей ситуации на дорогах

Уровень громкости будет сохранён в памяти для последующего приёма таких сообщений, независимо от обычного уровня громкости.

Для прослушивания одной региональной программы (REGIONAL)

Когда функция REGIONAL включена, устройство не будет переключаться на другие региональные станции с более сильной частотой. При выезде за пределы области приёма определённой региональной программы установите для настройки [SET REGIONAL] в меню [GENERAL] параметр [SET REG-OFF] во время приёма FM-радиостанции (стр. 15). Эта функция не работает в Великобритании и некоторых других регионах.

Функция местной привязки (только для Великобритании)

Эта функция позволяет настраиваться на волну других местных станций в данном районе, даже если они не занесены в память приёмника под номерными кнопками. Во время приёма в диапазоне FM нажмите номерную кнопку (1-6), для которой запрограммирована местная станция. Не более чем через 5 секунд ещё раз нажмите номерную кнопку местной станции. Повторяйте процедуру, пока не будет найдена местная радиостанция.

Выбор типа программ (PTY)

1 Нажмите PTY во время приема в диапазоне FM. 2 Поворачивая дисковый регулятор, пока не отобразится требуемый тип программы, затем нажмите дисковый регулятор. Устройство начнет поиск станции, передающей программу выбранного типа.

Типы программ

NEWS (Новости), AFFAIRS (Текущие события), INFO (Информация), SPORT (Спорт), EDUCATE (Образование), DRAMA (Драматические передачи), CULTURE (Культура), SCIENCE (Наука), VARIED (Разные темы), POP M (Поп-музыка), ROCK M (Рок-музыка), EASY M (Дорожная музыка), LIGHT M (Легкая классическая музыка), CLASSICS (Серьезная классическая музыка), OTHER M (Прочая музыка), WEATHER (Погода), FINANCE (Финансы), CHILDREN (Программы для детей), SOCIAL (Общественная жизнь), RELIGION (Религия), PHONE IN (Передачи с телефонными звонками радиослушателей), TRAVEL (Путешествия), LEISURE (Досуг), JAZZ (Джазовая музыка), COUNTRY (Музыка в стиле "Кантри"), NATION M (Этническая музыка), OLDIES (Старая музыка), FOLK M (Фолк-музыка), DOCUMENT (Документальные передачи)

Воспроизведение

Воспроизведение диска

1 Вставьте диск (этикеткой вверх).

Воспроизведение начнется автоматически.

Воспроизведение устройства USB

Могут использоваться устройства USB* типа AOA (Android Open Accessory) 2.0, MSC (запоминающее устройство большой емкости) и MTP (протокол передачи мультимедиа), совместимые со стандартом USB. В зависимости от типа используемого устройства USB на аппарате можно выбрать режим Android или MSC/MTP.

Для некоторых моделей цифровых плееров или смартфонов с ОС Android может потребоваться режим MTP.

• Например, флеш-накопители USB, цифровой плеер, смартфон с ОС Android.

Примечания

- Для получения подробных сведений о совместимости устройства USB посетите веб-сайт поддержки, указанный на задней стороне обложки. - Смартфоны с установленной Android 4.1 или более поздней версии поддерживают Android Open Accessory 2.0 (AOA 2.0). Однако некоторые смартфоны могут не полностью поддерживать AOA 2.0, даже если установлена ОС Android 4.1 или более поздняя версия. Для получения подробных сведений о совместимости вашего смартфона с ОС Android посетите веб-сайт поддержки, указанный на задней стороне обложки.

Воспроизведение перечисленных ниже радиоканалов не поддерживается. MP3/WMA/FLAC:

• файлы, защищённые авторскими правами; - файлы (управлением фоновыми правами); - многоканальные звуковые файлы.

MP3/WMA:

-файлы, сжатые без потери данных

Переустановка соединения: выберите режим USB (режим Android или MSC/MTP) в зависимости от типа используемого устройства USB (стр. 15). 1 Подключите устройство USB к порту USB (стр. 8). Начнётся воспроизведение. Чтобы начать воспроизведение, если устройство уже подключено, нажмите кнопку SRC и выберите [USB]. 2 Отрегулируйте громкость на данном устройстве.

Для удаления устройства.

ОСТАНОВИТЕ ВОСПРОИЗВЕДЕНИЕ, ЗАТЕМ УДАЛИТЕ УСТРОЙСТВО.

Поиск и воспроизведение композиций

Воспроизведение в случайной последовательности

Недоступно, если подключено устройство USB в режиме Android.

Чтобы выбрать режим воспроизведения, во время воспроизведения нажмите кнопку C (повтор) или случайная последовательность несколько раз.

Для выхода из режима QuickBrowZer

Нажмите кнопку (обзор).

Поиск по списку элементов (режим поиска)

Недоступно, если подключено устройство USB в режиме Android.

1 Во время воспроизведения с диска CD или устройства USB нажмите кнопку (обзор). 2 Нажмите кнопку ▶ (SEEK +). 3 Поверните дисковый регулятор, чтобы выбрать элемент. Переход в списке выполняется шагами по 10% от общего количества элементов в списке. 4 Нажмите кнопку ENTER для возврата в режим Quick-BrowZer. Появится выбранный элемент. 5 Поворачивая дисковый регулятор, выберите требуемый элемент, а затем нажмите дисковый регулятор. Начнётся воспроизведение.

Параметры

Отмена режима DEMO

Можно выйти из демонстрационного режима, который запускается при отключении источника, и отображать часы.

1 Нажмите кнопку MENU, поверните дисковый регулятор для выбора [GENERAL], затем нажмите дисковый регулятор. 2 Поворачивая дисковый регулятор, выберите [SET DEMO], затем нажмите дисковый регулятор. 3 Поворачивая дисковый регулятор, выберите [SET DEMO-OFF], а затем нажмите дисковый регулятор. Настройка завершена. 4 Дважды нажмите кнопку (Назад).

Дисплей вернется в режим обычного воспроизведения.

Основные операции настройки параметров

Настройка элементов выполняется по таким категориям: Общая настройка (GENERAL), Настройка звука (SOUND), Настройка дисплея (DISPLAY).

Для возврата к предыдущему дисплею

Нажмите кнопку (Назад).

Настройка общих параметров (GENERAL)

AREA (регион)

Установка страны/региона, где будет использоваться устройство: [EUROPE], [RUSSIA].

При изменении текущего региона или страны устройство перезагрузится, после чего на дисплее отобразятся часы.

（Доступно только при выключенном источнике, когда отображаются часы.)

DEMO（демонстрация）

Включение демонстрации: [ON], [OFF].

Дистанционное управление на руле:

1. Поворачивая дисковый регулятор, выберите функцию, которую нужно назначить кнопке дистанционного управления на руле, а затем нажмите дисковый регулятор. 2. При появлении сообщения [REGISTER] нажмите и удерживайте кнопку на пульте дистанционного управления на руле, которую требуется назначить функции. По завершении регистрации появится [REGISTERED]. 3. Для регистрации других функций повторите действия 1 и 2.

(Доступно, только если значение параметра [STR CONTROL] установлено на [CUSTOM].)

RESET CUSTOM (сброс специальных настроек)

Изменение специальных настроек пульта дистанционного управления на руле: [YES], [NO].

(Доступно, только если значение параметра [STR CONTROL] установлено на [CUSTOM].)

Примечания

• Во время изменения настроек доступно только кнопочное управление на данном устройстве. В целях безопасности остановите автомобиль перед изменением этих настроек.
• Если во время регистрации произошла ошибка, вся ранее зарегистрированная информация сохраняется. Выполните процедуру регистрации заново, начиная с той функции, где произошла ошибка. Эта функция может быть недоступна в некоторых транспортных средствах. Для получения подробных сведений о совместимости вашего транспортного средства посетите веб-сайт поддержки, указанный на задней стороне обложки.

USB MODE (режим USB)

Изменение режима USB: [ANDROID], [MSC/MTP].

(Доступно, только когда выбран источник USB.)

AF/TA (альтернативные частоты/ сообщение текущей ситуации на дорогах)

Включение/отключение альтернативных частот (AF) и сообщений о текущей ситуации на дорогах (TA): [AF-ON], [TA-ON], [AF/TA-ON], [AF/TA-OFF]. (Доступно, когда выбран источник.)

РЕГИОНАЛЬНЫЕ ЧАСТОТЫ

Прием ограничивается определенным регионом: [ON], [OFF].

(Доступно только при приеме FM.)

ВТМ (память оптимальной настройки) (стр. 9)

(Доступно только когда выбран тюнер.)

FIRMWARE (Микропрограмма)

(Доступно только при выключенном источнике, когда отображаются часы.) Проверка/обновление версии микропрограммы. Подробные сведения можно найти на веб-сайте, адрес которого указан на задней обложке.

FW VERSION (Версия микропрограммы)

Отображение текущей версии микропрограммы.

FW UPDATE (Обновление

микропрограммы)

Запуск обновления микропрограммы: [YES], [NO].

Обновление микропрограммы занимает несколько минут. Во время обновления не поворачивайте

выключатель зажигания в положение

OFF и не отсоединяйте используемое устройство USB.

Настройка звука (SOUND)

Меню настройки недоступно при выключенном источнике, когда отображаются часы.

EQ10 PRESET (Выбор настроек эквалайзера EQ10)

Выбор кривых эквалайзера из

10 кривых эквалайзера или выключение эквалайзера:

AUX VOL (уровень громкости AUX) Настройка уровня громкости подключенного устройства: [+18 dB] - [0 dB] - [-8 dB]. Эта настройка исключает необходимость регулировки громкости для разных источников. (Доступно только когда выбран источник AUX.)

BRIGHTNESS (яркость дисплея) Настройка диапазона яркости: [1] - [10].

SND SYNC (синхронизация звука) Включение синхронизации подсветки со звуком: [ON], [OFF]. (Недоступно, когда источник не выбран и отображаются часы.)

AUTO SCR (автоматическая прокрутка) Автоматическая прокрутка длинных элементов: [ON], [OFF]. (Недоступно, если выбран источник AUX или тюнер.)

Дополнительная информация

Обновление

Микропрограммы

Чтобы обновить микропрограмму, перейдите на веб-сайт технической поддержки, указанный на задней обложке, а затем следуйте указаниям в интернете.

Примечание

Во время обновления отсоедините устройство USB.

Меры предосторожности

Не оставляйте переднюю панель или переносные аудиоустройства на приборной панели. - Если устройство включено, автоматически выдвигается антенна с электрическим приводом. - Не проливайте жидкость на устройство.

Конденсация влаги

Не проливайте жидкость на диски. При конденсации влаги внутри устройства извлеките диск и подождите примерно час, пока влага не испарится. В противном случае возможны сбои при работе устройства.

Примечания относительно дисков

Не подвергайте диски воздействию прямых солнечных лучей и источников тепла, таких как воздуховоды с горячим воздухом. Не оставляйте диски в машине, припаркованной на солнце.

Протирайте диски чистящей тканью по направлению от центра к краям. Не пользуйтесь растворителями, такими как бензин, разбавители, а также имеющимися в продаже чистящими средствами.

Это устройство предназначено для воспроизведения дисков, отвечающих требованиям стандарта Compact Disc (CD). Двухсторонние диски (DualDisc) и некоторые музыкальные диски, закодированные с помощью технологии защиты авторских прав, не соответствуют стандарту Compact Disc (CD) и поэтому могут не воспроизводиться этим устройством. - Диски, которые это устройство не может воспроизводить:

-Диски с ярлыками, наклейками, а также с прикрепленной клейкой лентой или бумагой. Применение таких дисков может вызвать сбои в работе или повреждение диска. - Диски нестандартной формы (например, в форме сердца, квадрата, звезды). В противном случае это может привести к повреждению устройства. - Диски диаметром 8 см.

Примечания относительно дисков CD-R/CD-RW

• Если диск Multi-Session начинается сессией CD-DA, он распознается как диск CD-DA, и другие сессии не воспроизводятся. -Диски, которые это устройство не может воспроизводить:

-CD-R/CD-RW с плохим качеством записи; -CD-R/CD-RW, записанные на несовместимом записывающем устройстве; - CD-R/CD-RW, которые неправильно финализированы; -CD-R/CD-RW, записанные в формате,

отличающемся от музыкального формата CD или формата MP3, соответствующего ISO9660 Level 1/ Level 2, Joliet/Romeo или Multi-Session.

Уход за устройством

Чистка контактов

Избегайте прямого прикосновения к контактам. Возможно, устройство не будет работать надлежащим образом из-за загрязнения контактов, служащих для соединения передней панели с устройством. Во избежание этого отсоедините переднюю панель (стр. 7) и протрите контакты ватным тампоном. Не прикладывайте излишних усилий. В противном случае можно повредить контакты.

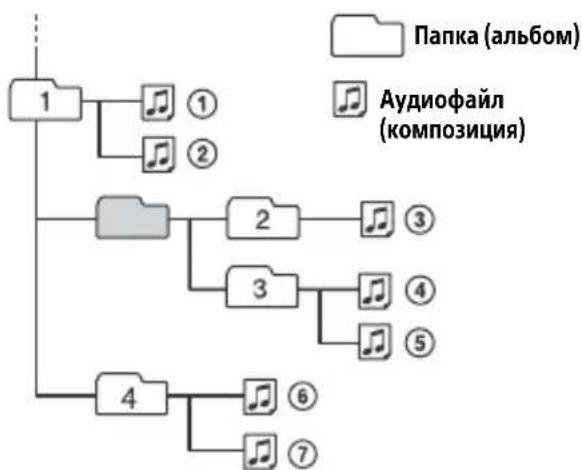

Порядок воспроизведения аудиофайлов

Примечание

В целях безопасности не снимайте переднюю панель во время вождения.

В случае возникновения вопросов или проблем, касающихся данного устройства, которые не описаны в этом руководстве, обратитесь к ближайшему дилеру Sony.

Технические характеристики

Тюнер

FM

Диапазон частот: Для параметра [AREA] задано значение [EUROPE]: 87,5 МГц - 108,0 МГц. Для параметра [AREA] задано значение [RUSSIA]: FM1/FM2: 87,5 МГц - 108,0 МГц (с шагом 50 кГц), FM3: 65 МГц - 74 МГц (с шагом 30 кГц). Используемая чувствительность: 7 дБф. Отношение "сигнал-шум": 73 дБ. Разделение: 50 дБ при 1 кГц.

MW/LW

Диапазон частот: 531 кГц - 1602 кГц (MW), 153 кГц - 279 кГц (LW).

Чувствительность: MW: 26 мкВ, LW: 50 мкВ.

Раздел проигрыватель

Отношение "сигнал-шум": 95 дБ. Диапазон воспроизводимых частот: 20 Гц - 20000 Гц. Максимальное количество*1: папок (альбомов)*2: 150 файлов (порядок) и папок*3: 300. Отображаемых символов в названии папки/файла: 32 (Joliet)/64 (Romeo).

Соответствующие кодеки: MP3 (.mp3), WMA (.wma).

*1 Только CD-R/CD-RW

*2 Включите корневую папку

*3 Фактическое значение может быть меньше указанных названий и файлов

Проигрыватель USB

Интерфейс: USB (полноскоростной) Максимальная сила тока: 500 мА Максимальное количество распознаваемых папок и файлов: папок (альбомов): 256, файлов (композиций) в папке: 25

Совместимая версия протокола Android Open Accessory (AOA): 2.0

Соответствующий кодек: MP3 (.mp3) Скорость передачи данных: 8 Кбит/с - 320 Кбит/с (поддержка VBR (переменная скорость передачи данных)) Частота дискретизации: 16 кГц - 48 кГц WMA (.wma) Скорость передачи данных: 32 Кбит/с - 192 Кбит/с (поддержка VBR (переменная скорость передачи данных)) Частота дискретизации: 32 кГц, 44,1 кГц, 48 кГц FLAC (.flac) Разрядность: 16 бит, 24 бит Частота дискретизации: 44,1 кГц, 48 кГц

Поддерживаемые файловые системы: FAT16, FAT32

Усилитель мощности

Выход: выходы громкоговорителей

Номинальное сопротивление громкоговорителей: 4 Ом - 8 Ом

Максимальная выходная мощность: 55 Вт × 4 (при сопротивлении 4 Ом)

Общая информация

Требования к источнику питания: автомобильный аккумулятор 12 В постоянного тока (с отрицательным заземлением)

Номинальный ток: 10 А

Размеры: прибл. 178 мм × 50 мм × 176 мм (Ш/В/Г). Монтажные размеры: прибл. 182 мм × 53 мм × 159 мм (Ш/В/Г).

Масса: прибл. 1,2 кг.

Комплект поставки: основное устройство (1), детали для установки и подключения (1 комплект).

Обратитесь к дилеру для получения подробной информации.

Конструкция и характеристики могут изменяться без предварительного уведомления.

Транспортировать в оригинальной упаковке. Во время транспортировки не бросать, оберегать от падений, ударов, не подвергать излишней вибрации.

Реализацию осуществлять в соответствии с действующими требованиями законодательства. Отработавшее изделие утилизировать в соответствии с действующими требованиями законодательства.

Примечания по работе с пультом дистанционного управления на руле:

→ Выполните регистрацию снова, начиная с той функции, где произошла ошибка (стр. 14).

→ Процедуру регистрации необходимо завершить, пока мигает [REGISTER] (около 6 секунд) (стр. 14).

Примечания по обновлению микропрограммного обеспечения:

FILE ERROR: средство обновления не сохранено на устройстве USB. → Сохраните средство обновления на устройстве USB и повторите попытку (стр. 17).

UPDATE ERROR PRESS ENTER: обновление микропрограммы не завершено надлежащим образом.

Нажмите ENTER, чтобы закрыть сообщение, и повторите попытку. Во время обновления поворачивайте выключатель зажигания в положение OFF и не отсоединяйте используемое устройство USB (стр. 17).

Если в результате предлагаемых действий не удастся устранить неполадку, обратитесь к ближайшему дилеру Sony.

Если устройство сдаётся в ремонт в случае какой-либо неполадки, возникшей при воспроизведении устройства, необходимо иметь при себе устройство, при воспроизведении которого обнаружилась неисправность.

Установка/Подключение

Внимание!

• Проведите все заземляющие провода к общей точке заземления.
• Не опускайте провода под винты или между подвижными деталями (например, между направляющими сиденья). Во избежание короткого замыкания перед установкой соединений выключите зажигание автомобиля.
• Сначала подсоедините провод питания ⑥ к устройству и громкоговорителям, а затем — к контактам внешнего источника питания. В целях безопасности обязательно изолируйте все свободные неподсоединённые провода электроизоляционной лентой.

1	Задни гROMΚΟΥΟΒΟρη- て�ь (правь)	⊕	Фионлесовий
2			Фионлесовий/c черным покамm
3	Передни гROMΚΟΥΟΒΟρη- teь (правь)	⊕	Серий
4			Серий/c черным покамm
5	Передни гROMΚΟΥΟΒΟρη- teь (левы)	⊕	Бelей
6			Белей/c черным покамm
7	Задни гROMΚΟΥΟΒΟρη- teь (левы)	⊕	Зelenный
8			Зelenный/c черным покамm

К разъёму электропитания автомобиля

12	Источник беспераобъого элковсяя	Желтын
13	Антуна с элковсяя уразвашие услитень мошносту (REM OUT)	Синий/c белым посами

15	ИМпуньсны Источник эльектropиетеня	Красны
16	Зазemленичэрны

Простое подключение сабвуфера

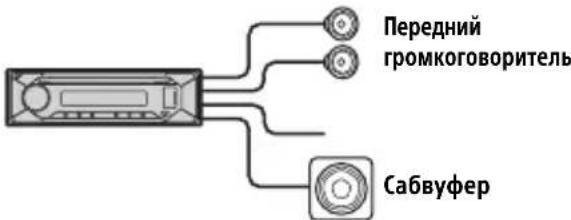

Сабвуфер можно использовать без усилителя мощности, если подключить его к проводу заднего громкоговорителя.

Примечания

Требуется подготовка проводов задних громкоговорителей. Во избежание повреждений используйте сабвуфер с полным сопротивлением 4 Ом–8 Ом и соответствующей предельно допустимой мощностью.

Подсоединение для проверки памяти

Когда к устройству подсоединены провода питания, блок памяти будет постоянно получать питание, даже при выключенном зажигании.

Полочные громкоговорители

Перед подключением громкоговорителей выключите устройство. Во избежание повреждения используйте громкоговорители с полным сопротивлением 4 Ом–8 Ом и соответствующей предельно допустимой мощностью.

Схема подключения питания

Проверьте разъём подключения вспомогательного питания автомобиля и правильно подключите провода (в зависимости от типа автомобиля).

Разъём подключения вспомогательного питания

Общая схема подключения

Желтый/желтый

12	Источник бесnéреобийного электponитуниу	Желтын
15	И мпуньсны Источник электponитуниу	Краснын

12	Импуньсны Источник Злектpondыня	Желтын
15	Источник бесnéреюного Злектpondыня	Красны

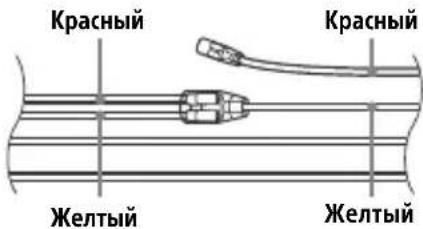

Если в автомобиле нет подогрева сидений

После проверки соответствия соединения проводов трубчатого источника электропитания подключите устройство к автомобильному контролю электропитания. В случае возникновения каких-либо вопросов или проблем, связанных с подключением устройства, которые не рассматриваются настоящим руководством, обратитесь за советом к дилеру автомобильной фирмы.

Использование проводного пульта дистанционного управления

Чтобы активировать проводной пульт дистанционного управления, установите для [STR CONTROL] в настройках [SET STEERING] значение [PRESET] (стр. 14).

Установка

Отсоединение защитной манжеты и кронштейна

Перед монтажом устройства отсоедините защитную манжету ③ и кронштейн ① от устройства.

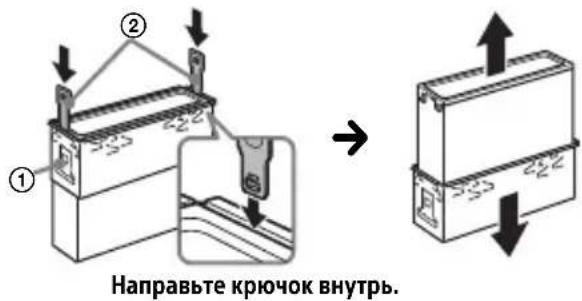

Сначала вытяните оба края защитной манжеты ③, а затем вытащите её.

Вставьте оба ключа для демонтажа ② до упора, потяните кронштейн ① вниз, а затем потяните устройство вверх, чтобы отсоединить его.

Установка устройства в приборную панель

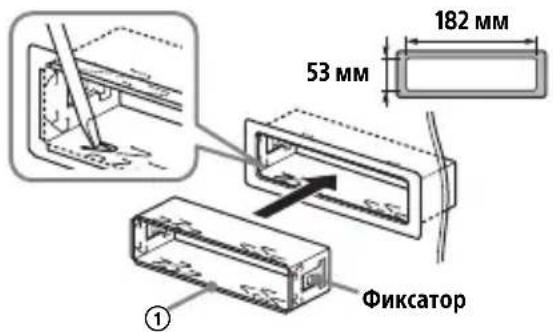

Предустановка: убедитесь, что фиксаторы с обеих сторон кронштейна ① согнуты внутрь на 2 мм.

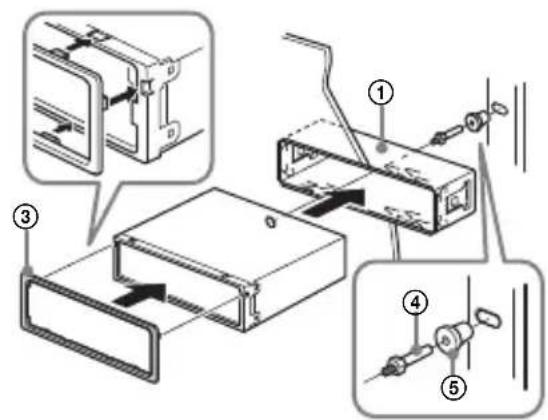

1 Установите кронштейн ① в приборную панель, затем выгните выступы наружу, чтобы обеспечить плотную фиксацию.

2 Прикрепите устройство к кронштейну ①, затем вставьте защитную манжету ③.

Примечание

• Если фиксаторы не согнуты или не выгнуты наружу, устройство не будет установлено надлежащим образом и может выпасть.
• Убедитесь, что 4 фиксатора на защитной манжете ③ надлежащим образом вставлены в отверстия, имеющиеся в устройстве.

Снятие и установка передней панели

Подробные сведения см. в разделе

"Снятие передней панели" (стр. 7).

Перезагрузка устройства

Подробные сведения см. в разделе
