РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Lumix SE2470 PANASONIC

Инструкция по эксплуатации СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ

Благодарим за приобретение продукции Panasonic. Перед использованием этого изделия, пожалуйста, внимательно прочитайте данные инструкции и сохраните это руководство для дальнейшего использования.

Этот объектив можно использовать, прикрепив к цифровой фотокамере, соответствующей стандарту L-Mount компании Leica Camera AG. Он совместим с 35-мм полнокадровой светочувствительной матрицей.

• Для беспроблемной записи рекомендуется обновить встроенное программное обеспечение цифровой фотокамеры/объектива до последней версии.
• Чтобы узнать последнюю информацию о встроенном программном обеспечении или скачать/обновить его, посетите следующий веб-сайт поддержки: https://panasonic.jp/support/global/cs/dsc/ (Только на английском языке)

- L-Mount является товарным знаком или зарегистрированным товарным знаком компании Leica Camera AG.

- Другие названия, названия компаний и изделий, упомянутые в этой инструкции, являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний.

Содержание

Информация для вашей безопасности ..... 84
Правила эксплуатации.... 84
Принадлежности, входящие в комплект ...... 85
Названия и функции составных частей...... 86
Прикрепление объектива 87
Переключение AF/MF 88
Предосторожности при использовании фотокамеры....89
Устранение неисправностей 89
Технические характеристики.... 90

Информация для вашей безопасности

Храните прибор вдали от источников электромагнитного излучения (например, микроволновых печей, телевизоров, оборудования для видеоигр, радиопередатчиков, высоковольтных линий и т.д.).

• Не пользуйтесь фотокамерой вблизи сотовых телефонов, так как телефоны могут вызвать помехи, отрицательно сказывающиеся на качестве снимков и звука.
• Если камера подвергается негативному влиянию электромагнитного излучения и перестает работать нормально, выключите камеру, извлеките батарею и/или подключенный сетевой адаптер переменного тока. Затем снова вставьте батарею и/или снова подключите сетевой адаптер переменного тока и включите камеру.

Правила эксплуатации

■ Обращение с объективом

• При использовании этого объектива старайтесь не ронять, не ударять его и не нажимать на него слишком сильно, так как это может привести к неисправности или повреждению объектива и цифровой фотокамеры.

• В случае попадания на поверхность объектива пыли, грязи и загрязнений (воды, масла, отпечатков пальцев и т. п.) качество изображений может ухудшиться. Перед съемкой и после нее сдуйте пыль и грязь с поверхности объектива с помощью щетки с грушей, а затем осторожно удалите загрязнения сухой мягкой тканью.

• Когда объектив не используется, наденьте на него крышку объектива и заднюю крышку объектива, чтобы пылинки и другие частицы не скапливались на объективе и не попадали внутрь.

• Для защиты контактов объектива (Ⓐ) нельзя выполнять указанные ниже действия. Они могут привести к неисправности.

– Прикасаться к контактам объектива.

– Допускать загрязнения контактов объектива.

– Ставить объектив монтажной поверхностью вниз.

■ Пылезащищённость и брызгозащищенность

- Пылезащищённое и брызгозащищенное исполнение объектива не обеспечивает полной защиты от проникновения внутрь пыли или капель воды. Соблюдайте указанные ниже меры предосторожности для удовлетворительного действия характеристик пылезащищённости и брызгозащищенности. Если объектив работает неправильно, обратитесь в пункт продажи или компанию Panasonic.

– Прикрепляйте объектив к пылезащищённой и брызгозащищенной цифровой фотокамере.

– Прикрепляя или снимая объектив, следите за тем, чтобы инородные частицы, например песок, пыль и капли воды, не попали на поверхность или проникли внутрь резинового уплотнительного кольца объектива, контактов, цифровой фотокамеры и объектива.
– Если на объектив попадут капли воды или иной жидкости, вытрите их сухой мягкой тканью.
- Для улучшения пылезащищённости и брызгозащищенности объектива в месте прикрепления используется резиновое уплотнительное кольцо объектива.
– От резинового уплотнительного кольца объектива на креплении цифровой фотокамеры остаются потертости, но это не влияет на ее работу.
– За информацией о замене резинового уплотнительного кольца объектива обращайтесь в компанию Panasonic.

■ Конденсация (когда объектив затуманивается)

• Конденсация происходит, когда окружающая температура или влажность изменяются. Остерегайтесь конденсации, поскольку она может вызвать появление пятен и плесени на объективе и привести к неисправности.
• Если произошла конденсация, выключите цифровую фотокамеру и оставьте ее прибл. на 2 часа. Запотевание исчезнет само собой, когда температура цифровой фотокамеры сравняется с температурой окружающей среды.

- Внешний вид и технические характеристики изделий, описанных в данном руководстве, могут отличаться от фактического вида и характеристик приобретенных вами изделий вследствие их последующего улучшения.

Принадлежности, входящие в комплект

Перед использованием изделия убедитесь, что все принадлежности поставлены в комплекте.

Номера изделий верны по состоянию на август 2019 г. Они могут изменяться.

SFC0360

DVGE1700Z

CGE1Z280Z

RGE1Z276Z

1 Чехол для объектива
2 Бленда объектива
3 Крышка объектива
4 Задняя крышка объектива

* Установлены на объективе на момент покупки.

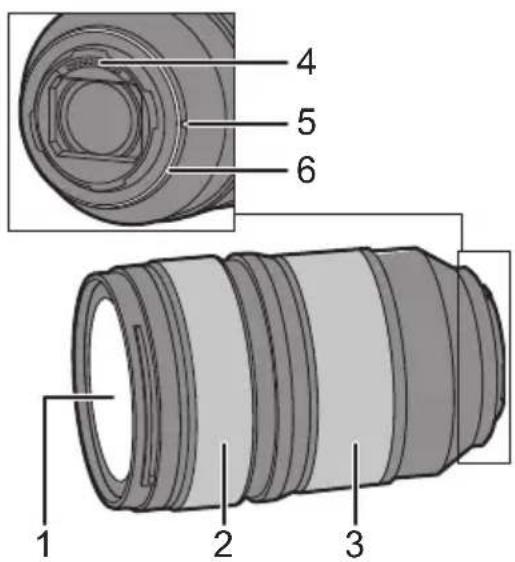

Названия и функции составных частей

4 5 6 1 2 3

1 Поверхность линзы
2 Кольцо фокусировки

Переключение между AF (режимом автофокусировки) и MF (режимом ручной фокусировки) перемещением кольца фокусировки вперед или назад. (→ 88) При установке на MF фокусировка выполняется вращением кольца фокусировки.

3 Кольцо трансфокатора

Увеличение изображения в режиме телефото или уменьшение в широкоугольном режиме.

4 Метка установки объектива
5 Монтажная поверхность
6 Резиновое уплотнительное кольцо объектива

Примечание

• При использовании функции увеличения после выполнения фокусировки фокус может измениться. Выполните фокусировку повторно.
• Если вас беспокоит звук работы автофокусировки во время видеосъемки, рекомендуется установка в положение MF.

Прикрепление объектива

Информацию о прикреплении объектива см. в инструкции по эксплуатации цифровой фотокамеры.

• Прежде чем прикреплять объектив, выключите цифровую фотокамеру.
• Прежде чем прикреплять объектив, снимите заднюю крышку объектива.
• Сняв объектив с цифровой фотокамеры, наденьте на него крышку объектива и заднюю крышку объектива, чтобы пылинки и другие частицы не скапливались на о попадали внутрь.

■ Присоединение бленды объектива

Держите бленду объектива пальцами, расположив их так, как показано на рисунке.

- Не держите бленду таким образом, при котором она скручивается или изгибается.

1 Совместите метку Ⓐ ( ) на бленде объектива с меткой на краю объектива.

2Поверните бленду объектива в направлении, указанном стрелкой, совмещая метку Ⓑ (D) на бLENде объектива с меткой на краю объектива.

- Присоедините бленду объектива, поворачивая ее до щелчка.

■ Снятие бленды объектива

Удерживая нажатой кнопку на бLENде объектива©, поверните бленду объектива в направлении, указанном стрелкой, и затем снимите ее.

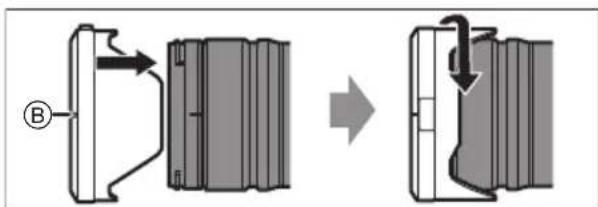

• При переноске бленду объектива можно прикрепить в обратном направлении.
  1 Снимите бленду объектива.
  2 Совместите метку Ⓑ (○) на бLENде объектива с меткой на краю объектива.
  3 Присоедините бленду объектива, поворачивая ее в направлении, указанном стрелкой, до щелчка.

• При съемке со вспышкой рекомендуется снять бленду объектива, так как бленда объектива может загораживать свет от вспышки.
• Чтобы не допустить падения объектива, его ни в коем случае нельзя переносить, держась только за бленду объектива.

■ Примечания об использовании фильтра

• Вместе с установленным фильтром можно прикрепить крышку объектива или бленду объектива.
• Если одновременно установить несколько фильтров, на записанных изображениях может появиться небольшое затемнение.
• Кроме фильтров, к передней части объектива невозможно прикрепить какие-либо принадлежности, например преобразовательный объектив или адаптер, и использовать вместе с объективом.

Прикрепление таких принадлежностей может привести к повреждению объектива.

Переключение AF/MF

Переключение AF/MF выполняется перемещением кольца фокусировки Ⓐ вперед или назад (механизм переключения режима фокусировки).

• Если на цифровой фотокамере установлен режим ручной фокусировки, этот режим будет работать независимо от положения кольца фокусировки.
• При использовании ручной фокусировки проверьте шкалу расстояний до объекта съемки ⑧. Используйте ее в качестве руководства для фокусировки.
• Степень перемещения фокуса с помощью кольца фокусировки можно

установить в настройках меню совместимых цифровых фотокамер. Переключите объектив на AF, а на цифровой фотокамере установите режим ручной фокусировки. Подробную информацию см. в инструкции по эксплуатации цифровой фотокамеры.

AF A

Предосторожности при использовании фотокамеры

- Не допускайте попадания на объектив инсектицидов и летучих химических веществ.

– При попадании на объектив такие вещества могут повредить объектив или привести к отслаиванию краски.

- Не направляйте объектив на солнце или другие источники сильного света.

– Это может привести к поступлению чрезмерного количества света и вызвать возгорание или неисправность.

- В случае использования в течение длительного времени при низкой температуре не прикасайтесь непосредственно к объективу.

– В холодных местах (с температурой ниже 0 °C, например, на лыжных склонах), прямой продолжительный контакт с металлическими деталями объектива может привести к повреждениям кожи. При длительном использовании объектива надевайте перчатки.

- Чтобы удалить загрязнения, осторожно протрите изделие сухой мягкой тканью без пыли.

– Не используйте для чистки такие растворители, как бензин, разбавитель, спирт, моющие средства для кухни и т. д., поскольку это может привести к деформации корпуса либо отслоению покрытия.

– Не используйте салфетки с химическими веществами.

- Не допускайте длительного контакта с объективом изделий из резины, ПВХ или подобных материалов.

- Запрещается разбирать или вносить изменения в изделие.

• Если объектив не будет использоваться в течение длительного времени, рекомендуется хранить его вместе с влагопоглотителем (силикагелем).
• Если объектив не использовался в течение длительного времени, до съемки проверьте все его составные части.
• Избегайте использования или хранения объектива в каком-либо из перечисленных мест, т. к. это может привести к проблемам в работе или неисправности:
  – Под воздействием прямых солнечных лучей или на пляже летом
  – В местах с высокой температурой и влажностью или резкими перепадами температуры и влажности
  – В местах с большим количеством пыли или песка
  – При срабатывании вспышки
  – Возле обогревателей, кондиционеров или увлажнителей
  – В местах рядом с водой, где объектив может намокнуть
  – Где присутствует вибрация
  -В автомобиле
• См. также инструкцию по эксплуатации цифровой фотокамеры.

Устранение неисправностей

При включении или выключении цифровой фотокамеры либо сотрясении объектива раздается дребезжащий звук.

При съемке из объектива раздается звук.

- Этот звук вызван перемещением линзы и работой диафрагмы. Это не свидетельствует о неисправности.

(RUS) DVQX1963

Технические характеристики

Для улучшения работы изделия его технические характеристики могут быть изменены.

СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ "LUMIX S PRO 24-70 мм F2.8"

Крепление Leica Camera AG L-Mount
Фокусное расстояние f=24 мм до 70 мм
Конструкция объектива	18 элемента в 16 группах (3 асферические линзы, 4 линзы из стекла ED, 1 линза UHR)
Тип диафрагмы 11 лепестков диафрагмы	/кольцевая диафрагма
Максимальный показатель диафрагмы	F2.8
Минимальное значение диафрагмы F	22
Угол обзора	84° (Широкоугольный режим) до 34° (Телережим)
Фокусное расстояние от	0,37 м до ∞ (от линии отсчета расстояния до объекта съемки)
Максимальное увеличение изображения	0,25×
Оптический стабилизатор изображения	Нет
Диаметр фильтра 82 мм
Максимальный диаметр ∅90,9 мм
Полная длина	Прибл. 140 мм (от края объектива до основания крепления объектива)
Масса Прибл. 935 г
Пылезащищённость и брызгозащищенность	Да
Рекомендуемая рабочая температура	-10 °C до 40 °C
Допустимая относительная влажность	От 10%RH до 80%RH

Информация для покупателя

Название продукции:	СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ
Страна производства:	Япония
Название производителя:	Панасоник Корпорэйшн
Юридический адрес:	1006 Кадома, Осака, Япония
Дата производства: Вы можете уточнить год и месяц по серийному номеру на табличке.Пример маркировки—Серийный номер No XX1АХХХХХ (X-любая цифра или буква)Год: Третья цифра в серийном номере (1—2011, 2—2012, ... 0—2020)Месяц: Четвертая буква в серийном номере (A—Январь, В—Февраль, ...L—Декабрь)Примечание: Сентябрь может указываться как “S” вместо “I”.
Дополнительная информация:	Пожалуйста внимательно прочитайте инструкцию по эксплуатации.

Установленный производителем в порядке п. 2 ст. 5 Федерального Закона РФ "О защите прав потребителей" срок службы данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.

Импортёр

ООО«Панасоник Рус», РФ, 115191, г. Москва, ул. Большая Тульская, д. 11, 3 этаж. тел. [phone]
