РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KDT801BT JVC

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

JVCKENWOOD Corporation

Spotify®

Made for

iPhone | iPod

Bluetooth®

B5A-2622-01 [E]

Дата изготовления (месяц/год) находится на этикетке устройства.

В соответствии с Законом Российской Федерации "О защите прав потребителей" срок службы (годности) данного товара "по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде" составляет семь (7) лет со дня производства.

Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного обслуживания JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Условия хранения:

Температура: от -30^ до +85^

Влажность: от 0% до 90%

Маркировка изделий, использующих лазеры

К корпусу устройства прикреплена табличка, указывающая, что устройство использует лазерные лучи класса 1. Это означает, что в устройстве используются лазерные лучи слабой интенсивности. Они не представляют опасности и не распространяют опасную радиацию вне устройства.

Декларация соответствия относительно Директивы RE 2014/53/EU Декларация соответствия относительно Директивы RoHS 2011/65/

Производитель:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

Представительство в ЕС:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, THE NETHERLANDS

English

JVCKENWOOD настоящим заявляет, что радиооборудование «KD-T801BT/KD-T709BT/KD-T706BT/KD-T702BT» соответствует Директиве 2014/53/EU. Полный текст декларации соответствия ЕС доступен по следующему адресу в сети Интернет: http://www.jvc.net/cs/car/eudoc/

Українська

ПОДГОТОВКА КЭКСПЛУАТАЦИИ	2
ОСНОВНЫЕ СВЕДЕНИЯ 3
НАЧАЛО ЭКСПЛУАТАЦИИ 51 Отмена демонстрации2 Установка часов и даты3 Задание базовых настроек
РАДИОПРИЕМНИК	6
AUX	8
CD/USB/iPod/ANDROID	8
Spotify	10
BLUETOOTH®	12
ЗВУКОВЫЕ НАСТРОЙКИ 20
НАСТРОЙКИ ДИСПЛЕЯ 26
СПРАВОЧНЫЕ МАТЕРИАЛЫ 27ОбслуживаниеДополнительная информация
УСТРАНЕНИЕ ПРОБЛЕМ 31

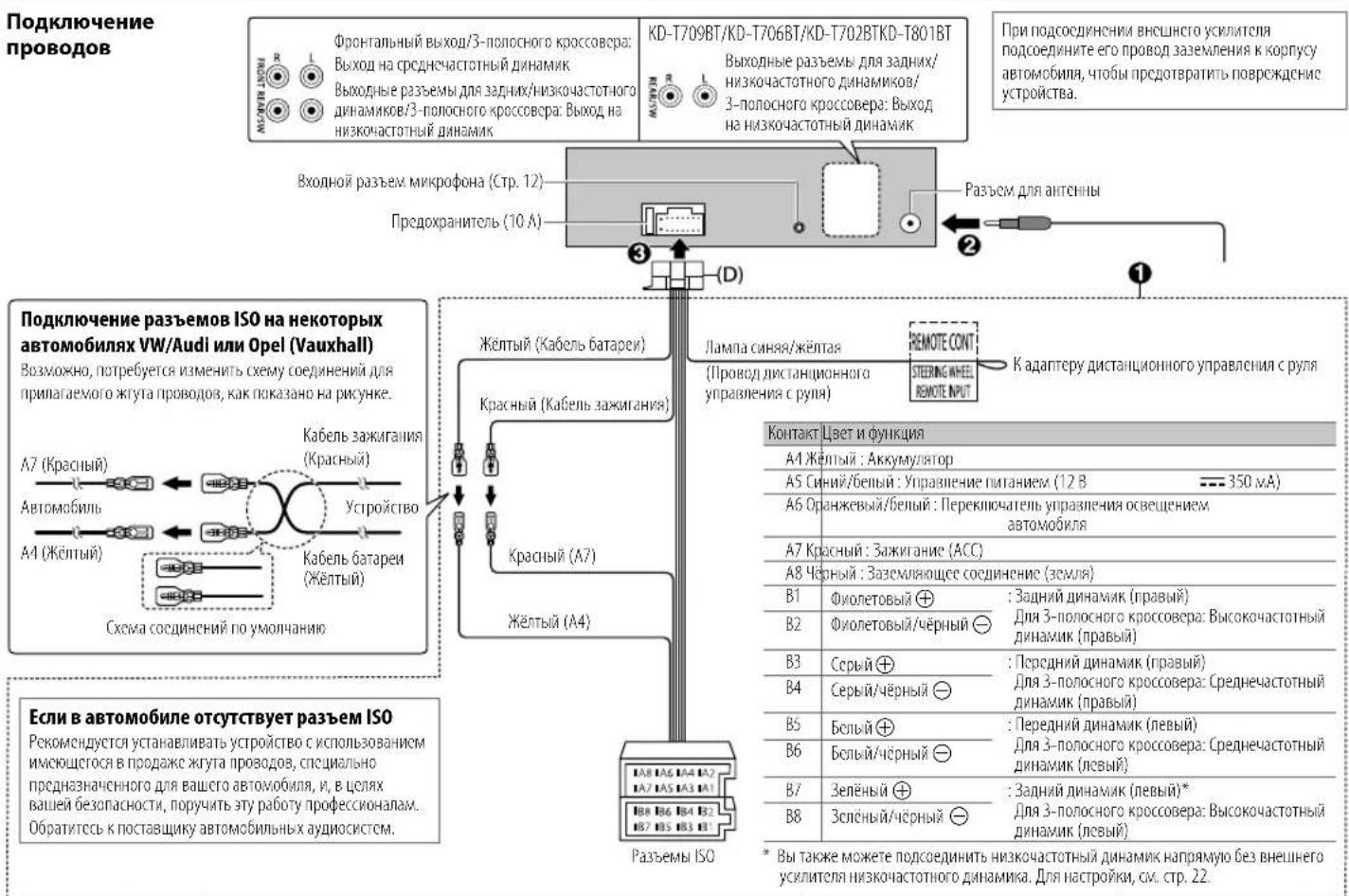

УСТАНОВКА ИПОДКЛЮЧЕНИЕ	33
ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ	36

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

ВАЖНО

• В целях обеспечения надлежащей эксплуатации, пожапуста, перед тем как приступить к эксплуатации данного изделия, внимательно прочтите настоящее руководство. Особенно важно, чтобы вы прочли и соблюдали все указания в данном руководстве, отмеченные словами Предупреждение и Внимание.
• Пожалуйста, держите данное руководство в надежном и доступном месте для обращения к нему за справками в будущем.

ПРЕДУПРЕЖДЕНИЕ

- Не используйте функции, которые отвлекают внимание и мешают безопасному вождению.

Внимание

Настройка громкости:

• Отрегулируйте громкость таким образом, чтобы слышать звуки за пределами автомобиля для предотвращения аварий.
• Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из за внезапного повышения уровня громкости на выходе.

Общие характеристики:

• Не используйте внешние устройства, если это может отрицательно повлиять на безопасность движения.
  • Убедитесь в том, что созданы резервные копии всех важных данных. Мы не несем ответственность за потерю записанных данных.
• Никогда не оставляйте металлические предметы (например, монеты или металлические инструменты) внутри устройства во избежание коротких замыканий.
• Если ошибка чтения диска возникла из-за образования конденсата на лазерных линзах, извлеките диск и дождитесь, пока влага испарится.

Как пользоваться данным руководством

• Операции объясняются в основном с использованием кнопок на передней панели модели KD-T801BT и KD-T706BT.
  • В объяснительных целях используются индикации на английском языке. Вы можете выбрать язык отображения из меню. (Стр. 6)
  • [XX] обозначает выбранные элементы.
  • (Стр. XX) означает, что материалы доступны на указанной странице.

ОСНОВНЫЕСВЕДЕНИЯ

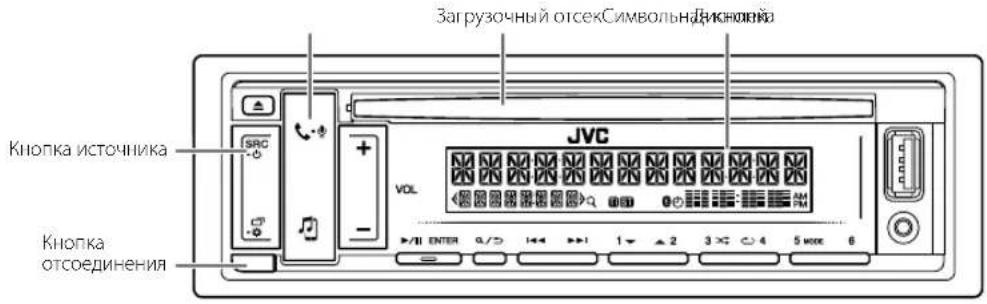

Передняя панель

KD-T801BT/KD-T709BT:

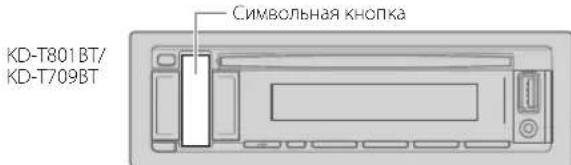

Загрузочный отсекСимвольнадископки Кнопка источника JVC VOL Кнопка отсоединения

Прикрепление

Отсоединение

Порядоксброса

Выполните сброс настроек устройства в течение 5 секунд после отсоединения передней панели.

Задача На передней панели

Включение питания	Нажмите кнопку SRC-○.• Нажмите и удерживайте нажатой, чтобы отключить питание.
Настройка громкости Нажмите кнопку VOL +/- .	• Нажмите и удерживайте в нажатом положении VOL + для последовательного увеличения уровня громкости громкости до 15.
	Нажмите кнопку ▶/■ ENTER, чтобы выключить звук или приостановить воспроизведение.• Нажмите кнопку еще раз, чтобы отменить действие. Уровень громкости вернется на уровень, предшествующий отключению звука или установке паузы.
Выберите источник	• Нажмите кнопку SRC- ○ несколько раз.• Нажмите SRC○, затем нажмите VOL +/- в течение 2 секунд.

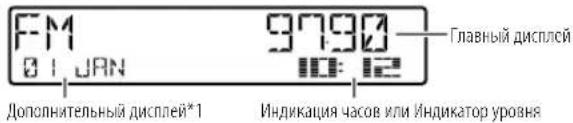

Изменение отображаемой информации	Нажмите кнопку □● несколько раз. (Стр. 29)
Выбор элемента	1 Нажмите VOL +/- чтобы выбрать элемент.2 Нажмите ▶/■ENTER для подтверждения.

ОСНОВНЫЕСВЕДЕНИЯ

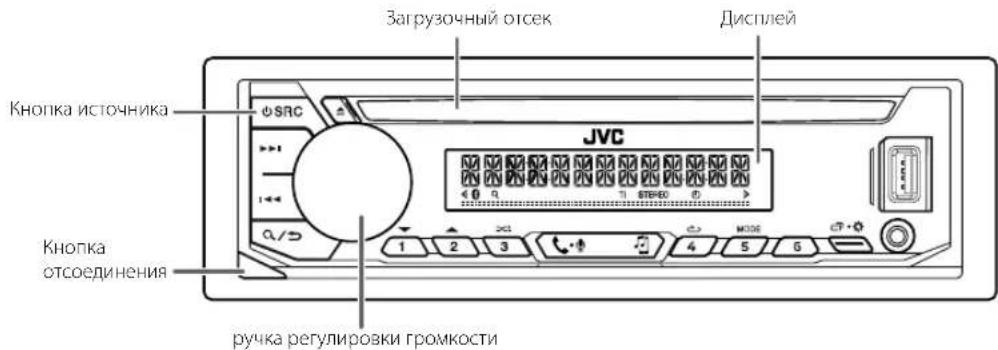

Передняя панель

KD-T706BT/KD-T702BT:

Загрузочный отсек Дисплей Кнопка источника JVC Кнопка отсоединения ручка регулировки громкости

Прикрепление

Отсоединение

Порядоксброса

Выполните сброс настроек устройства в течение 5 секунд после отсоединения передней панели.

Задача На передней панели

Включение питания	Нажмите кнопку ⓍSRC..• Нажмите и удерживайте нажатой, чтобы отключить питание.
Настройка громкости Поверните ручку регулировки громкости.
	Нажмите ручку регулировки громкости, чтобы выключить звук или приостановить воспроизведение.• Нажмите кнопку еще раз, чтобы отменить действие. Уровень громкости вернется на уровень, предшествующий отключению звука или установке паузы.
Выберите источник	Нажмите кнопку Ⓧ SRC несколько раз.• Нажмите кнопку Ⓧ SRC, затем поверните ручку регулировки громкости в течение 2 секунд.
Изменение отображаемой информации	Нажмите кнопку ⭕ ⚙ несколько раз. (Стр. 30)
Выбор элемента	1 Поверните ручку регулировки громкости для выбора элемента.2 Нажмите ручку для подтверждения.

НАЧАЛОЭКСПЛУАТАЦИИ

Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4.

Отмена демонстрации

При первом включении питания (или если для параметра [FACTORY RESET] установлено значение [YES]) на дисплее отображается следующая информация:

KD-T801BT/KD-T709BT:

"CANCEL DEMO"→ "PRESS ENTER"

1 Нажмите кнопку ▶/ENTER.

В качестве начальной настройки выбрано значение [YES].

2 Нажмите кнопку ▶/II ENTER еще раз.

Отображается надпись "DEMO OFF".

KD-T706BT/KD-T702BT:

"CANCEL DEMO"→"PRESS"→VOLUME KNOB"

1 Нажмите ручку регулировки громкости.

В качестве начальной настройки выбрано значение [YES].

2 Нажмите ручку регулировки громкости еще раз.

Отображается надпись "DEMO OFF".

Установка часов и даты

1 Нажмите и удерживайте нажатой кнопку
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)', чтобы выбрать [CLOCK].
3 Выполните операцию 'Выбор элемента (стр. 3 или 4)', чтобы настроить часы.
[CLOCK ADJUST] →становите час и минуты → [CLOCK FORMAT]→ [12H] или [24H]
4 Выполните операцию 'Выбор элемента (стр. 3 или 4)', чтобы установить дату.
[DATE SET] →становите день, месяц и год
5 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

Задание базовых настроек

1 Нажмите и удерживайте нажатой кнопку
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать элемент (см. следующую таблицу).
3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/3.

По умолчанию: [XX]

[SYSTEM]
[KEY BEEP]	(Не применимо, когда выбран 3-полосный кроссовер.)[ON]: Включение звука нажатия кнопки. ; [OFF]: Выключение.
[SOURCESELECT]
[AM SRC]* [ON]: Включение варианта AM при выборе источника. ;[OFF]: Отключение. (Стр. 6)
[SPOTIFY SRC]*	[ON]: Включение варианта SPOTIFY/SPOTIFY BT при выборе источника. ;[OFF]: Отключение. (Стр. 10)
[BUILT-IN AUX]*	[ON]: Включение варианта AUX при выборе источника. ;[OFF]: Отключение. (Стр. 8)
[F/W UPDATE]
[UPDATE SYSTEM]
[F/W UP xxxx]	[YES]: Запуск обновления встроенного программного обеспечения. ;[NO]: Отмена (обновление не запущено).Для получения более подробной информации об обновлениивстроенного программного обеспечения посетите<http://www.jvc.net/cs/car/>.
[FACTORY RESET]	[YES]: Сброс всех настроек на значения по умолчанию (кромесохраненных радиостанций). ; [NO]: Отмена.

* Не отображается, если выбран соответствующий источник.

НАЧАЛОЭКСПЛУАТАЦИИ

[CLOCK]
[TIME SYNC]	[ON]: Время часов автоматически настраивается с помощью данных времени на часах (CT) в сигнале FM Radio Data System. ; [OFF]: Отмена.
[CLOCK DISPLAY]	[ON]: Даже в выключенном состоянии на дисплее отображается текущее время. ; [OFF]: Отмена.
[ENGLISH]
[PYCCKII]	Выберите язык отображения для меню и в примечнимых случаях информации о музыке. По умолчанию выбрано значение [ENGLISH].
[ESPAÑOL]
[FRANCAIS]

РАДИОПРИЕМНИК

Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4.

Поиск радиостанции

1 Нажмите кнопку источника несколько раз для выбора FM или АМ.
2 Нажмите кнопку ◀◀◀ / ▶▶▶ для автоматического поиска радиостанции.

(или)

Нажмите и удерживайте нажатой кнопку I◄◄ / ►►I, пока символ "М" не начнет мигать, затем нажмите несколько раз для поиска радиостанции вручную.

• Индикатор "ST" или "STEREO" загорается при приеме стереосигнала FM-трансляции достаточного уровня.
• При приеме тревожного сигнала по FM-вещанию устройство автоматически переключается на FM предупреждение.

Настройки в памяти

Можно сохранять до 18 радиостанций FM и 6 радиостанций AM.

Сохранение радиостанции

При прослушивании радиостанции..

Нажмите и удерживайте нажатой одну из номерованных кнопок (1 – 6). (или)

1 Нажмите и удерживайте нажатой следующую кнопку, пока не замигает текст "PRESET MODE". KD-T801BT/KD-T709BT: ▶/■ENTER KD-T706BT/KD-T702BT: ручка регулировки громкости
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать запрограммированный номер.

После сохранения станции отображается сообщение "MEMORY".

Выбор сохраненной радиостанции

Нажмите одну из нумерованных кнопок (1 – 6). (или)

1 Нажмите кнопку .Q/→
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать запрограммированный номер.

РАДИОПРИЕМНИК

Другие настройки

1 Нажмите и удерживайте нажатой кнопку
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать элемент (см. следующую таблицу).
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/3.

По умолчанию: [XX]

[TUNER SETTING]

[RADIO TIMER]	Включение радио в определенное время независимо от текущего источника.1 [ONCE]/[DAILY]/[WEEKLY]/[OFF]: Выбор частоты включения таймера.2 [FM]/[AM]: Выберите источник.3 [01] до [18] (для FM)/[01] до [06] (для AM): Выбор запрограммированной радиостанции.4 Установка дня*1 и времени включения.“☐” загорается после завершения.Таймер радио не будет включен в следующих случаях.Устройство выключено.Значение [OFF] выбрано для [AM SRC] в меню [SOURCE SELECT] после выбора таймера радио для AM. (Стр. 5)
[SSM]	[SSM 01—06]/[SSM 07—12]/[SSM 13—18]: Автоматическое программирование до 18 радиостанций FM. Текст "SSM" перестает мигать после сохранения первых 6 радиостанций. Выберите [SSM 07—12]/[SSM 13—18] для сохранения следующих 12 радиостанций.
[LOCAL SEEK] [ON]: Поиск только радиостанций FM-диапазона с хорошим качеством присма.; [OFF]: Отмена.Выполняемые настройки применяются только к выбранному источнику/радиостанции. После переключения источника/радиостанции, настройки требуется выполнить еще раз.

[IF BAND]	[AUTO]: Повышение избирательности тюнера для устранения интерфесрениционных помех от соседних ГМ-радиостанций. (Сопровождается потерой стереоэффекта.) ; [WIDE]: Могут возникать интерференционные помехи от соседних ГМ-радиостанций, но при этом качество звучания не будет ухудшаться и стереоэффект будет сохраняться.
[MONO SET] [ON]: Улучшение качества приема в FM-диапазоне (при этом стереоэффект может быть утрачен). ; [OFF]: Отмена.
[NEWS SET]*2	[ON]: Устройство временно переключается на программу новостей, если она доступна. ; [OFF]: Отмена.
[REGIONAL]*2	[ON]: Переключение на другую станцию только в определенном регионе с помощью элемента управления "AF". [OFF]: Отмена.
[AF SET]*2	[ON]: Автоматический поиск другой станции, транспирующей эту же программу в данной сети Radio Data System с более высоким качеством приема, если текущее качество приема является неудовлетворительным. ; [OFF]: Отмена.
[TI]*2	[ON]: Позволяет устройству временно переключаться в режим приема сообщений о движении на дорогах, когда эти сообщения доступны (загорается индикатор "TI"), во время прослушивания всех источников, кроме режима AM. ; [OFF]: Отмена.
[PTY SEARCH]*2	Выберите код PTY (см. ниже).Если есть радиостанция, передающая в эфир программу того же кода PTY, что был выбран, осуществляется настройка на эту радиостанцию.

*1 Доступно для выбора, только когда в действии 1 выбран параметр [ONCE] или [WEEKLY].
*2 Доступно для выбора, только когда выбран источник FM.

Код PTY

[NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (музыка), [ROCK M] (музыка), [EASY M] (музыка), [LIGHT M] (музыка), [CLASSICS], [OTHER M] (музыка), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (музыка), [OLDIES], [FOLK M] (музыка), [DOCUMENT]

AUX

Подготовка:

Вы можете прослушивать музыку с портативного аудиопроигрывателя через дополнительный входной разъем.

- Выберите [ON] для [BUILT-IN AUX]в [SOURCE SELECT]. (Стр. 5)

Начало прослушивания

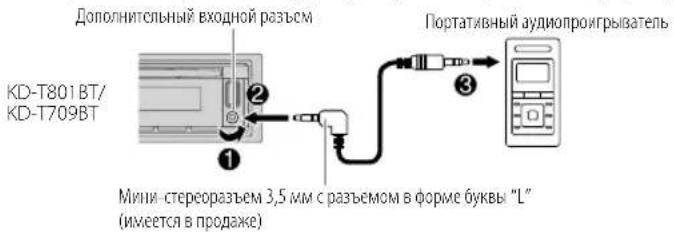

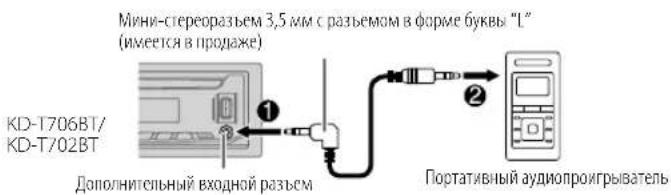

1 Подключите портативный аудиопроигрыватель (имеется в продаже).

Дополнительный входной разъем KD-T801 BT/ KD-T709 BT ① ② ③ Портативный аудиопроигрыватель Мини-стереоразъем 3,5 мм с разъемом в форме буквы "L" (имеется в продаже)

Мини-стереоразьем 3,5 мм с разъемом в форме буквы "L" (имеется в продаж) KD-T706BT/ KD-T702BT Дополнительный входной разъем Портативный аудиопроигрыватель

2 Нажмите кнопку источника несколько раз для выбора AUX.

3 Включите портативный аудиопроигрыватель и начните воспроизведение.

Используйте мини-стереоразъем с 3 контактами для обеспечения оптимального качества выходного аудиосигнала.

CD/USB/iPod/ANDROID

Начало воспроизведения

Происходит автоматическая смена источника, и начинается воспроизведение.

CD

KD-T801BT/KD-T709BT: KD-T706BT/KD-T702BT:

▲Извлечение диска Верхняя сторона

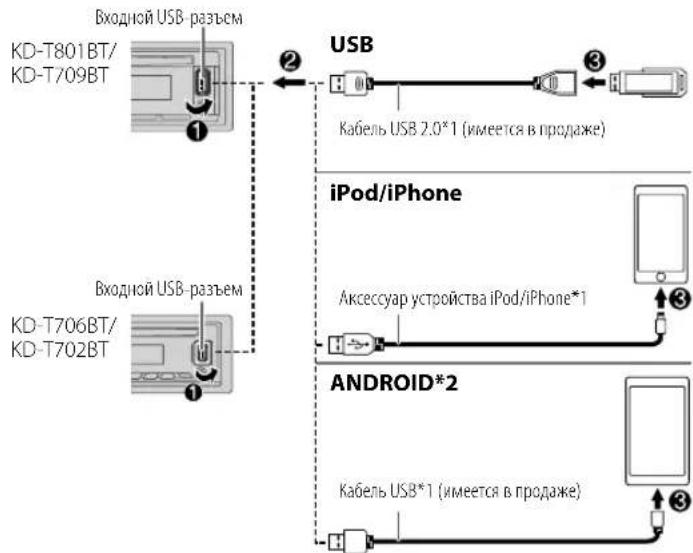

Входной USB-разъем KD-T801BT/ KD-T709BT ① ② USB Кабель USB 2.0*1 (имеется в продаже) ③ ④ Входной USB-разъем KD-T706BT/ KD-T702BT ⑤ iPod/iPhone Аксессуар устройства iPod/iPhone*1 ⑥ ANDROID*2 Кабель USB*1 (имеется в продаже)

*1 Не оставляйте кабель в автомобиле, когда он не используется.
*2 Управление устройством Android с помощью самого устройства Android через другие программные медиаплееры, установленные на устройстве Android.

CD/USB/iPod/ANDROID

Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4.

Доступные для выбора источники:

Задача На передней панели

Перемотка назадили вперед*3	Нажмите и удерживайте нажатой кнопку ◀◀/▶▶.
Выбор дорожки илифайла	Нажмите кнопку ◀◀/▶▶.
Выбор папки *4	Нажмите кнопку 2▲/1▼.
Воспроизведениев режимеповтора*3*5	Нажмите кнопку 4⇨несколько раз.[TRACK REPEAT]/[ALL REPEAT] : 3вуко [TRACK REPEAT]/[FOLDER REPEAT]/[ALL REPEAT] : Диск: Файл MP3/WMA/AAC/WAV/FLAC[ONE REPEAT]/[ALL REPEAT]/[REPEAT OFF] : iPod
Воспроизведениев случайномпорядке*3*5	Нажмите кнопку 3⇨несколько раз.[ALL RANDOM]/[RANDOM OFF] : 3ву [FOLDER RANDOM]/[ALL RANDOM]/[RANDOM OFF] : Диск: Файл MP3/WMA/AAC/WAV/FLAC[SONG RANDOM]/[ALL RANDOM]/[RANDOM OFF] : iPod

*3 Неприменимо для ANDROID.
*4 Для CD: Только для файлов MP3/WMA/AAC. Эта функция не работают для устройства iPod/ANDROID.
*5 Для iPod: Примснимо, только если выбрано [HEAD MODE].

Выбор музыкального диска

Когда источником является USB, последовательно нажимайте 5MODE.

Будут воспроизводиться песни, сохраненные на следующем диске.

• Выбранная внутренняя или внешняя память смартфона (запоминающее устройство большой емкости).
• Выбранный привод устройства с несколькими приводами.

Настройки для использования приложения JVC Remote

Приложение JVC Remote предназначено для управления операциями автомобильного приемника JVC со следующих

Звуковой устройств.

KD-T801BT:

iPhone/iPod (через Bluetooth или через входной USB-разъем) или смартфон Android (через Bluetooth)

KD-T709BT/KD-T706BT/KD-T702BT:

смартфон Android (через Bluetooth)

Звуководготовка:

КОМПАКТ-

• Установите последнюю версию приложения JVC Remote на ваше устройство до его подключения.
• Для получения дополнительной информации посетите http://www.jvc.net/cs/car/.

Вы можете выполнить настройки таким же образом, как соединение через Bluetooth. (Стр. 18)

Выбор режима управления

Когда выбран источник iPod USB (или источник iPod BT), последовательно нажимайте 5 MODE.

[HEAD MODE]: Управление устройством iPod с данного устройства. [IPHONE MODE]: Управление устройством iPod с самого iPod. Однако с помощью устройства по-прежнему можно выполнять операции: паузы/воспроизведения, пропуска файлов, быстрой перемотки вперед или назад.

CD/USB/iPod/ANDROID Spotify

Выбор файла из папки/списка

Для iPod применимо, только когда выбрано [HEAD MODE].

1 Нажмите кнопку .Q/→
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать папку/список.
3 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать файл.

Быстрый поиск (применимо только для источника CD и USB) Если у вас имеется большое количество файлов, вы можете выполнить быстрый поиск по ним.

Для быстрого просмотра списка выполните следующую операцию. KD-T801BT/KD-T709BT: Нажмите и удерживайте нажатой кнопку VOL +/- KD-T706BT/KD-T702BT: Быстро поверните ручку регулировки громкости

Поиск по алфавиту (применимо только для источника iPod USB или источника iPod BT)

Вы можете выполнить поиск файла по первому символу в имени.

Нажмите 2 ▲ / 1 ▼ для выбора нужного символа (A–Z, 0–9 и OTHERS).

- Выберите "OTHERS", если первый символ отличается от A-Z, 0-9.

• Для возврата к предыдущему элементу настройки нажмите кнопку Q/S.
  • Для отмены нажмите и удерживайте нажатой кнопку Q/3.

Вы можете прослушивать Spotify на следующих устройствах через входной USB-разъем (см. ниже) или через Bluetooth (стр. 19).

KD-T801BT: iPhone/iPod (через Bluetooth или через входной USB-разъем) или смартфон Android (через Bluetooth)

KD-T709BT/KD-T706BT/KD-T702BT: смартфон Android (через Bluetooth)

Подготовка:

Установите последнюю версию приложения Spotify на ваше устройство (iPhone/iPod touch), затем создайте учетную запись и войдите в Spotify. - Выберите [ON] для [SPOTIFY SRC] в [SOURCE SELECT]. (Стр. 5)

Начало прослушивания

1 Запустите приложение Spotify на вашем устройстве.
2 Подсоедините ваше устройство к входному USB-разъему.

KD-T801BT:

Входной USB-разъем Аксессуар устройства iPod/iPhone* ① ② ③

3 Нажмите кнопку источника несколько раз для выбора SPOTIFY. Воспроизведение принимаемого вещания начнется автоматически

* Не оставляйте кабель в автомобиле, когда он не используется.

Spotify

Задача На передней панели
Воспроизведение/пауза	KD-T801BT/KD-T/09BT: Нажмите кнопку ▶/■ENTER.KD-T706BT/KD-T702BT: Нажмите ручку регулировки громкости.
Пропуск дорожки	Нажмите кнопку ◀◀*1 / ▶▶.
Выбор большие пальцы вверх или большие пальцы вниз*2	Нажмите кнопку 2▲ / 1▼.
Запустить радио Нажмите и удерживайте нажатой кнопку 5.
Воспроизведение в режиме повтора*3	Нажмите кнопку 4↔ несколько раз.[ALL REPEAT], [ONE REPEAT]*1, [REPEAT OFF]
Воспроизведение в случайном порядке*3	Нажмите кнопку 3↔ несколько раз *1.[ALL RANDOM], [RANDOM OFF]

*1 Доступно только для пользователей с премиум аккаунтом.

*2 Данная функция доступна только для дорожек в режиме Радио. Если выбраны большие пальцы вниз, текущая дорожка пропускается.

*3 Доступно только для дорожек в списках воспроизведения.

Сохранение информации о любимых песнях

Во время прослушивания радио через Spotify...

Нажмите и удерживайте следующую кнопку, чтобы сохранить информацию о песне.

KD-T801BT/KD-T709BT:▶/■ENTER

KD-T706BT/KD-T702BT: ручка регулировки громкости

Отобразится "SAVED" и информация будет сохранена в "Your Music (Ваша музыка)" или "Your Library (Ваша библиотека)" в вашем аккаунте на Spotify.

Чтобы удалить из памяти, повторите ту же процедуру.

Отобразится "REMOVED" и информация будет удалена из "Your Music (Bаша музыка)" или "Your Library (Bаша библиотека)" в вашем аккаунте на Spotify.

Поиск песни или радиостанции

1 Нажмите кнопку Q/3

2 Выполните операцию 'Выбор элемента (стр. 3 или 4)', чтобы выбрать тип списка.

Отображаемые типы списков отличаются в зависимости от информации, переданной со Spotify.

3 Выполните операцию 'Выбор элемента (стр. 3 или 4)', чтобы выбрать желаемую песню или радиостанцию.

Для быстрого просмотра списка выполните следующую операцию. KD-T801BT/KD-T709BT: Нажмите и удерживайте нажатой кнопку VOL +/- KD-T706BT/KD-T702BT: Быстро поверните ручку регулировки громкости

Для отмены нажмите и удерживайте нажатой кнопку Q/3.

BLUETOOTH®

В зависимости от операционной системы и версии встроенного программного обеспечения, функции Bluetooth могут не работать с данным устройством.

BLUETOOTH — Подключение

Поддерживаемые профили Bluetooth

• Hands-Free Profile — профиль громкой связи (HFP)
• Advanced Audio Distribution Profile — профиль расширенного распространения звука (A2DP)
  – Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеизображением (AVRCP)
• Serial Port Profile — профиль последовательного порта (SPP)
• Phonebook Access Profile — профиль доступа к телефонной книге (РВАР)

Поддерживаемые кодеки Bluetooth

• Sub Band Codec (SBC)
• Advanced Audio Coding (AAC)

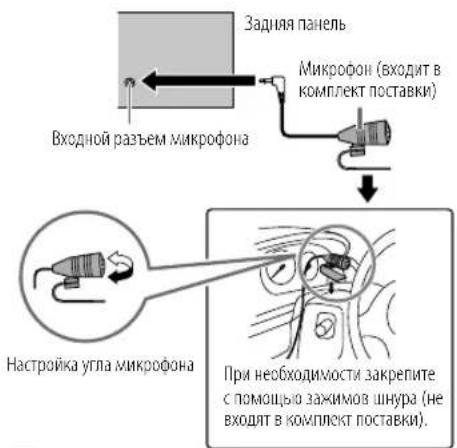

Подключение микрофона

Задняя панель Микрофон (входит в комплект поставки) Входной разъем микрофона Настройка угла микрофона При необходимости закрепите с помощью зажимов шнура (не входят в комплект поставки)

12

РУССКИЙ

Сопряжение и подключение устройства Bluetooth в первый раз

1 Для включения устройства нажмите кнопка источника.
2 На устройстве Bluetooth найдите и выберите название используемого приемника ("KD-T8××BT"/"KD-T7-B")

На дисплее мигает надпись "BT PAIRING".

- Для некоторых устройств Bluetooth может потребоваться ввод персонального идентификационного кода (PIN) непосредственно после поиска.

3 В зависимости от отображаемых на экране данных, выполните действие (A) или (B).

Некоторые устройства Bluetooth могут иметь процедуру сопряжения, которая отличается от указанной ниже.

(A) KD-T801BT/KD-T709BT:

"Имя устройства" → "XXXXXX" → "ENTER - YES" → "BACK - NO"

KD-T706BT/KD-T702BT:

"Имя устройства"→"XXXXXX"→"VOL-YES"→"BACK-NO"

"XXXXXX" — это ключ доступа, состоящий из 6 цифр, который случайным образом формируется во время каждого сопряжения.

① Убедитесь, что ключи доступа, отображающиеся на данном устройстве и устройстве Bluetooth, одинаковы.

Нажмите следующее для подтверждения ключа доступа.

KD-T801BT/KD-T709BT: ▶/■ENTER

KD-T706BT/KD-T702BT: ручка регулировки громкости
3 Используйте устройство Bluetooth для подтверждения ключа доступа.

(B) KD-T801BT/KD-T709BT:

"Имя устройства"→"ENTER-YES"→"BACK-NO"

KD-T706BT/KD-T702BT:

"Имя устройства"→"VOL-YES"→"BACK-NO"

Нажмите следующее, чтобы начать сопряжение.

KD-T801BT/KD-T709BT: ▶/■ENTER

KD-T706BT/KD-T702BT: ручка регулировки громкости

2 • При прокрутке на экране сообщения "PAIRING" → "PIN 0000" введите PIN-код "0000" на устройстве Bluetooth.

Перед сопряжением можно установить нужный PIN-код. (Стр. 17)

- Если отображается только сообщение "PAIRING", с помощью устройства Bluetooth подтвердите сопряжение.

Сообщение "PAIRING COMPLETED" отображается при завершении сопряжения, а при установке соединения Bluetooth загорается символ 🔒. Для KD-T801BT/KD-T709BT: отображается заряд батареи и сила сигнала подсоединенного устройства Bluetooth (см. [FORMAT] на стр. 26).

BLUETOOTH®

• Данное устройство поддерживает SSP (Secure Simple Pairing).
• Всего можно зарегистрировать (выполнить сопряжение) до пяти устройств.
• После сопряжения устройство Bluetooth останется зарегистрированным в устройстве даже при сбросе его настроек. Чтобы удалить сопряженное устройство, см. [DEVICE DELETE] на стр.16.
• Одновременно могут быть подключены не более двух телефонов Bluetooth и одно аудиоустройство Bluetooth.
  Однако в режиме источника BT AUDIO вы можете подключать до пяти аудиоустройств Bluetooth и переключать между этими пятью устройствами. (Стр. 18)
• Некоторые устройства Bluetooth могут автоматически выполнять подключение после сопряжения. Подключите такое устройство вручную.
• Когда заряд батареи подсоединенного устройства Bluetooth становится низким, отображается "Имя устройства"→"LOW BATTERY".
• Подробные сведения см. в руководстве устройства Bluetooth.

Автоматическое сопряжение (для KD-T801BT)

При подсоединении устройства iPhone/iPod touch к входному USB-разъему автоматически активируется запрос на сопряжение (через Bluetooth).

Нажмите►/ENTER для сопряжения после того, как подтвердите имя устройства.

Автоматически запрос на сопряжение активируется только при условии, что:

– Функция Bluetooth подсоединенного устройства включена.

– Для параметра [AUTO PAIRING] установлено значение [ON]. (Стр. 17)

BLUETOOTH — Мобильный телефон

Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4.

Прием вызова

При поступлении входящего вызова:

KD-T801BT/KD-T709BT:

Символьная кнопка будет мигать тем цветом, который вы выбрали в [RING COLOR]. (Стр. 15)

KD-T706BT/KD-T702BT:

Кнопки будут мигать в соответствии с шаблоном мигания, выбранным вами в [RING ILLUMI]. (Стр. 15)

- Устройство отвечает на вызов автоматически, если для параметра [AUTO ANSWER] установлено выбранное время. (Стр. 15)

Во время вызова:

KD-T801BT/KD-T709BT:

Символьная кнопка прекращает мигать и горит тем цветом, который вы выбрали в [RING COLOR]. (Стр. 15)

KD-T706BT/KD-T702BT:

Кнопки прекращают мигать.

- Если вы отключите устройство или отсоедините переднюю панель, соединение Bluetooth будет разорвано.

BLUETOOTH®

Следующие операции могут отличаться или быть недоступными в зависимости от подключенного телефона.

Задача На передней панели
Первый входящий вызов...

Ответ на вызов	Нажмите 📁 - 🎉 или следующую кнопку. KD-T801BT/KD-T709BT:►/■ENTER KD-T706BT/KD-T702BT: ручка регулировки громкости
Отклонение вызова	Нажмите и удерживайте 📁 - 🎉 или следующую кнопку. KD-T801BT/KD-T709BT:►/■ENTER KD-T706BT/KD-T702BT: ручка регулировки громкости
Завершение вызова	Нажмите и удерживайте 📁 - 🎉 или следующую кнопку. KD-T801BT/KD-T709BT:►/■ENTER KD-T706BT/KD-T702BT: ручка регулировки громкости

Во время разговора при первом входящем вызове..

Ответ на другой входящий вызов и удержание текущего вызова	Нажмите 📁 → 🎩 или следующую кнопку. KD-T801BT/KD-T709BT:►/■ENTER KD-T706BT/KD-T702BT: ручка регулировки громкости
Отклонение другого входящего вызова	Нажмите и удерживайте 📁 → 🎩 или следующую кнопку. KD-T801BT/KD-T709BT:►/■ENTER KD-T706BT/KD-T702BT: ручка регулировки громкости

При наличии двух активных вызовов...

Завершение текущего вызова и активация удерживаемого вызова	Нажмите и удерживайте 📁 - 🎉 или следующую кнопку. KD-T801BT/KD-T/09BT- / 🗑ENTER KD-T706BT/KD-T702BT: ручка регулировки громкости
Переключение между текущим вызовом и удерживаемым вызовом	Нажмите кнопку 📁 - 🎉.

Настройка громкостителефона*1 [00] – [35](По умолчанию: [15])	Во время вызова выполните следующую операцию.KD-T801BT/KD-T709BT: Нажмите кнопку VOL +/- *2KD-T/06BT/KD-T/02BT: Поверните ручку регулировки громкости
Переключение между режимами громкой связи и частного разговора*3	Во время вызова нажмите Q/S .

*1 Эта настройка не влияет на уровень громкости других источников.
*2 Нажмите и удерживайте в нажатом положении VOL + для последовательного увеличения уровня громкости громкости до 15.
*3 Набор доступных функциональных возможностей зависит от подключенного устройства Bluetooth.

Улучшение качества голосовой связи

Во время разговора по телефону...

1 Нажмите и удерживайте нажатой кнопку
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать элемент (см. следующую таблицу).
3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/3.

По умолчанию: [XX]

[MIC GAIN]	От [LEVEL -10] до [LEVEL +10] ([LEVEL -04]): Чувствительность микрофона увеличивается с увеличением числа.
[NR LEVEL]	От [LEVEL -05] до [LEVEL +05] ([LEVEL 00]): Настраивайте уровень подавления шума, пока шум не будет минимальным во время телефонного разговора.
[ECHO CANCEL]	От [LEVEL -05] до [LEVEL +05] ([LEVEL 00]): Настраивайте задержку охоподавления, пока эхо не будет минимальным во время телефонного разговора.

14 РУССКИЙ

BLUETOOTH®

Выполнение настроек для приема вызовов

1 Нажмите для включения режима Bluetooth.
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать элемент (см. следующую таблицу).
3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/3.

По умолчанию: [XX]

[SETTINGS]
[AUTOANSWER]	От [01 SEC] до [30 SEC]: Автоматический ответ на входящий вызов через выбранное время (в секундах). ; [OFF]: Отмена.
[RINGCOLOR]	KD-1801BT/KD-1709BT:От [COLOR 01] до [COLOR 49] ([COLOR 08]): Выбор цвета подсветки символной кнопки для оповещения при поступлении входящего вызова и во время вызова. ; [OFF]: Отмена.
[RINGILLUMI]	KD-1706BT/KD-1702BT:От [BLINK 01] до [BLINK 05] ([BLINK 02]): Выбор шаблона мигания кнопок для оповещения при входящем вызове. ; [OFF]: Отмена.

Выполнение вызова

Вы можете выполнять вызов из истории вызовов, из телефонной книги или через набор номера. Вызов по голосовой команде также возможен, если ваш мобильный телефон поддерживает эту функцию.

1 Нажмите для включения режима Bluetooth.

Отобразится "(Имя первого устройства)"
- Если подключены два телефона Bluetooth, нажмите 📋 - 🔍 еще раз, чтобы переключить на другой телефон.
Отобразится "(Имя второго устройства)".

2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать элемент (см. следующую таблицу).

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/S

[RECENT CALL]	(Применимо, только если телефон поддерживает РВАР.)1 Нажмите следующую кнопку для выбора имисни или номера телефона.КД-Т801ВТ/КД-Т709ВТ: VOL +/-KD-Т706ВТ/КД-Т702ВТ: ручка регулировки громкости• “<” указывает на входящий вызов, “>” указывает на исходящий вызов, а“М” указывает на пропущенный вызов.• При отсутствии записей в журнале вызовов или номеров вызововотображается сообщение "КО HISTORY".2 Нажмите следующее, чтобы выполнить вызов.КД-Т801ВТ/КД-Т709ВТ►/■ENTERKD-Т706ВТ/КД-Т702ВТ: ручка регулировки громкости
[PHONEBOOK]	(Применимо, только если телефон поддерживает РВАР.)1 Нажмите 2▲/ 1▼для выбора нужного знака (А—Z, 0—9 и OTHERS).• "OTHERS" отображается, если первый символ отличается от А—Z, 0—9.2 Выполнить операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать имя.3 Выполнить операцию 'выбор элемента (стр. 3 или 4)', чтобы выбрать номертелефона и сделать вызов.• При соляржении телефонная книга подключенного телефона автоматическипередается на устройство.• Данное устройство может отображать только неакцентированные буквы.(Акцентированные буквы, такие как "U", будут отображаться как "U".)
[DIAL NUMBER]	1 Выполнить следующую операцию, чтобы выбрать число (0 — 9) или символ(# #, +).KD-Т801ВТ/КД-Т709ВТ: Нажмите кнопку VOL +/-KD-Т706ВТ/КД-Т702ВТ: Поверните ручку регулировки громкости2 Нажмите ◀◀/ ►▶для персноса позиции ввода.Повторяйте действия 1 и 2 до тех пор, пока не завсршите ввод номерателефона.3 Нажмите следующее, чтобы выполнить вызов.КД-Т801ВТ/КД-Т709ВТ►/■ENTERKD-Т706ВТ/КД-Т702ВТ: ручка регулировки громкости

BLUETOOTH®

[VOICE]

Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона. (См. "Выполнснис вызова с помощью распознавания голоса".)

Выполнение вызова с помощью распознавания голоса

1 Нажмите и удерживайте 🔔 для активации подсоединенного телефона.
2 Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона.
- Поддерживаемые функции распознавания голоса зависят от телефона. Подробные сведения см. в руководстве подключенного телефона.

Настройки в памяти

Сохранение контакта в памяти

Вы можете сохранить до 6 контактов под нумерованными кнопками (1 – 6).

1 Нажмите для включения режима Bluetooth.

2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать [RECENT CALL], [PHONEBOOK] или [DIAL NUMBER].
3 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать контакт или ввести номер телефона.

Если контакт выбран, нажмите следующее для отображения номера телефона.

KD-T801BT/KD-T709BT:▶/■ENTER

KD-T706BT/KD-T702BT: ручка регулировки громкости

4 Нажмите и удерживайте нажатой одну из номерованных кнопок (1 – 6). После сохранения контакта отображается сообщение "MEMORY P (выбранный запрограммированный номер)".

Чтобы удалить контакт из памяти, в действии 2 выберите [DIAL NUMBER] и сохраните пустой номер.

Выполнение вызова из памяти

1 Нажмите для включения режима Bluetooth.
2 Нажмите одну из нумерованных кнопок (1 – 6).
3 Нажмите следующее, чтобы выполнить вызов. KD-T801BT/KD-T709BT: ▶/■ENTER KD-T706BT/KD-T702BT: ручка регулировки громкос

При отсутствии сохраненных в памяти контактов отображается сообщение "NO PRESET".

Настройки режима Bluetooth

1 Нажмите и удерживайте нажатой кнопку
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать элемент (см. следующую таблицу).
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

По умолчанию: [XX]

[BT MODE]
[PHONE SELECT]*	Выбор телефона или аудиоустройства для подключения или отключения.
[AUDIO SELECT]*	“×” отображается перед именем устройства при установлении соединения.“▷” отображается перед текущим воспроизводимым аудиоустройством.
[DEVICEDELETE]	1Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать устройство для удаления.2Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать [YES] или [NO].

* Вы можете одновременно подключать не более двух телефонов Bluetooth и одного аудиоустройства Bluetooth.

BLUETOOTH®

[PIN CODE EDIT](0000)	Измиснение PIN-кода (до 6 цифр).1. Для выбора числа выполните следующую операцию.KD-T801BT/KD-T709BT: Нажмите кнопку VOL +/—KD-T706BT/KD-T702BT: Поверните ручку регулировки громкости2. Нажмите I◀◀ / ▶▶I для переноса позиции ввода.Повторяйте действия 1 и 2 до тех пор, пока не завершите ввод PIN-кода.3. Нажмите следующее, чтобы подтвердить.KD-T801BT/KD-T709BT:▶/■ ENTERKD-T706BT/KD-T702BT: ручка регулировки громкости
[RECONNECT] [ON]:Устройство автоматически повторно подключается, когда устройство Bluetooth, подключавшееся последним, находится в зоне связи. ;[OFF]: Отмена.
[AUTO PAIRING]	[ON]: Устройство автоматически выполняет сопряжение с поддерживаемым устройством Bluetooth (iPhone/iPod touch), когда оно подключено к входному разъему USB. В зависимости от операционной системы подключенного устройства, данная функция может не работать. ;[OFF]: Отмена.
[INITIALIZE] [YES]: Инициализирует все настройки Bluetooth (включая сохраненное сопряжение, телефонную книгу и т. д.). ;[NO]: Отмена.
[INFORMATION] [MY BT NAME]: Отображение имени используемого приемника ("KD-T8**BT"/"KD-T7##"). ; [MY ADDRESS]: Отображает адрес этого устройства.

Режим проверки совместимости Bluetooth

Можно проверить подключение поддерживаемого профиля между устройством Bluetooth и данным устройством.

• Убедитесь в отсутствии какого-либо сопряженного устройства Bluetooth.

1 Нажмите и удерживайте нажатой кнопку. Отображается сообщение "BLUETOOTH" ↔ "CHECK MODE". На дисплее прокручивается сообщение "SEARCH NOW USING PHONE" → "PIN IS 0000".

2 На устройстве Bluetooth найдите и выберите название используемого приемника ("KD-T8**BT"/"KD-T7*BT") в течение 3 минут.

3 В зависимости от отображаемых на экране данных, выполните действие (A), (B) или (C).

(A) "PAIRING"→"XXXXXX"(6-значный ключ доступа): Убедитесь, что на данном устройстве и устройстве Bluetooth отображается одинаковый ключ доступа, затем на устройстве Bluetooth подтвердите ключ доступа.

(B) "PAIRING"→"PIN IS 0000": Введите "0000" на устройстве Bluetooth.

(C) "PAIRING": Используйте устройство Bluetooth для подтверждения сопряжения.

После успешного выполнения сопряжения отображается сообщение "PAIRING OK"→ "Имя устройства" и запускается проверка совместимости Bluetooth.

Если отобразится сообщение "CONNECT NOW USING PHONE", выполняя операции на устройстве Bluetooth, разрешите доступ к телефонной книге, чтобы продолжить.

На дисплее мигает надпись "TESTING".

Результаты подключения мигают на экране.

"PAIRING OK" и/или "HANDS-FREE OK"*1 и/или "AUD.STREAM OK"*2 и/или "PBAP OK"*3: Совместимо

*1 Совместимо с профилем громкой связи (НFP)
*2 Совместимо с профилем расширенного распространения звука (A2DP)
*3 Совместимо с профилем доступа к телефонной книге (РВАР)

Через 30 секунд отобразится сообщение "PAIRING DELETED", показывающее, что сопряжение было удалено, и устройство выйдет из режима проверки.

- Для отмены нажмите и удерживайте в нажатом положении кнопка источника, чтобы отключить питание, затем снова включите питание.

BLUETOOTH®

BLUETOOTH — Звук

Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4.

В режиме источника BT AUDIO вы можете подключать до пяти аудиоустройств Bluetooth и переключать между этими пятью устройствами.

Аудиопроигрыватель через Bluetooth

1 Нажмите кнопку источника несколько раз для выбора BT AUDIO. • Нажатие 📋 напрямую переключает в BT AUDIO.

2 Для начала воспроизведения включите аудиопроигрыватель Bluetooth.

Задача На передней панели

Воспроизведение/пауза KD-T801BT/KD-T709BT: Нажмите кнопку

►/■ENTERKD-T706BT/KD-T702BT: Нажмите ручкурегулировкигромкости.

Выбор группы/папки	Нажмите кнопку 2▲ / 1▼.
Переход назад/Переход вперед	Нажмите кнопку ◀◀/▶▶I.
Перемотка назад или вперед	Нажмите и удерживайте нажатой кнопку ◀◀/▶▶I.
Воспроизведение в режиме повтора	Нажмите кнопку 4↔ несколько раз.[TRACK REPEAT], [ALL REPEAT], [REPEAT OFF]
Воспроизведение в случайном порядке	Нажмите кнопку 3↔ несколько раз.[GROUP RANDOM], [ALL RANDOM], [RANDOM OFF]
Выбор файла из папки/списка	См. "Выбор файла из папки/списка" на стр. 10.
Переключение между подключенными аудиоустройствами Bluetooth	Нажмите кнопку 5.*

* Нажатие кнопки "Play" на самом подключенном устройстве также вызывает переключение звука, выводимого с устройства.

18 РУССКИЙ

Функции и отображаемые элементы могут различаться в зависимости от их наличия на подключенном устройстве.

Настройки для использования приложения JVC Remote

Приложение JVC Remote предназначено для управления операциями автомобильного приемника JVC со следующих устройств.

KD-T801BT: iPhone/iPod (через Bluetooth или через

входной USB-разъем) или смартфон

Android (через Bluetooth)

KD-T709BT/KD-T706BT/KD-T702BT: смартфон Android (через Bluetooth)

Подготовка:

• Установите последнюю версию приложения JVC Remote на ваше устройство до его подключения.
• Для получения дополнительной информации посетите

1 Нажмите и удерживайте нажатой кнопку
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать элемент. (Стр. 19)
3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/5

BLUETOOTH®

По умолчанию: [XX]

[REMOTEAPP]

[SELECT]	Выберите устройство (IOS или ANDROID) для использования приложения.
[IOS] [YES]: Выбор устройства iPhone/iPod для использования приложения черезBluetooth или подключения через входной USB-разъем. ; [NO]: Отмена.Eсли выбрано IOS, выберите источник iPod BT (или источник iPod USB, если ваш iPhone/iPod подключен через входной USB-разъем), чтобы активировать приложение.Соединение с приложением может быть прервано или разорвано, если:— вы переключите с источника iPod BT на любой источник воспроизведения,подключенный через входной USB-разъем.— вы переключите с источника iPod USB на источник iPod BT.
[ANDROID]	[YES]: Выбор смартфона Android для использования приложения черезBluetooth. ; [NO]: Отмена.
[ANDROID LIST]*	Выбор смартфона Android для использования из списка.
[STATUS]	Отображение состояния выбранного устройства.[IOS CONNECTED]: Вы можете использовать приложение с помощью iPhone/iPod, подключенного через Bluetooth или входной USB-разъем.[IOS NOT CONNECTED]: Отсутствует устройство IOS, подключенное дляиспользования приложения.[ANDROID CONNECTED]: Вы можете использовать приложение с помощьюустройства смартфона Android, подключенного через Bluetooth.[ANDROID NOT CONNECTED]: Отсутствует устройство Android, подключенноедля использования приложения.

* Отображается только в том случае, если для параметра [ANDROID] в [SELECT] установлено значение [YES].

Прослушивание iPhone/iPod через Bluetooth (для KD-T801BT)

Вы можете прослушивать песни с iPhone/iPod через Bluetooth на данном устройстве.

Нажмите кнопку источника несколько раз для выбора iPod BT.

• Вы можете управлять iPod/iPhone таким же образом, как устройством iPod/iPhone через входной USB-разъем. (Стр. 8)
• Если вы подсоедините iPhone/iPod к входному USB-разъему во время прослушивания источника iPod BT, источник автоматически переключится на iPod USB. Нажмите кнопка источника, чтобы выбрать iPod BT, если устройство все еще подключено через Bluetooth.

Интернет-радио по Bluetooth

Вы можете прослушивать интернет-радио (Spotify) на следующих устройствах через Bluetooth на данном устройстве.
- Убедитесь в том, что входной USB-разъем не подключен ни к какому устройству.

KD-T801BT:

iPhone/iPod

touch/Устройс

KD-T709BT/KD-T706BT/KD-T702BT:

Прослушивание Spotify

Подготовка:

Выберите [ON] для [SPOTIFY SRC] в [SOURCE SELECT]. (Стр. 5)

1 Запустите приложение Spotify на вашем устройстве.
2 Подключите ваше устройство через соединение Bluetooth. (Стр. 12)
3 Нажмите кнопку кнопка источника несколько раз, чтобы выбрать SPOTIFY (для iPhone/iPod) или SPOTIFY BT (для устройства Android). Источник переключится и автоматически запустится воспроизведение принимаемого вещания.
- Вы можете управлять Spotify таким же образом, как Spotify через входной USB-разъем. (Стр. 10)

ЗВУКОВЫЕНАСТРОЙКИ

Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4.

1 Нажмите и удерживайте нажатой кнопку
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать элемент (см. следующую таблицу).
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂.

По умолчанию: [XX]

[EQ SETTING]
[PRESET EQ]	Выберите предварительно установленный режим эквалайзера, соответствующего музыкальному жанру.Чтобы использовать настройки, заданные в [EASY EQ] или [PRO EQ], выберите [USER].[FLAT]/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/[POP]/[R&B]/[USER]/[CLASSICAL]Эквалайзер в зависимости от дорожных условий ([DRVN 3]/[DRVN 2]/[DRVN 1]) усиливает определенные частоты в звуковом сигнале с целью снижения шума, слышимого извне автомобиля, или шума шин.
[EASY EQ]	Настройте собственные параметры звука.Настройки сохраняются в разделе [USER] в [PRESET EQ].Заданные настройки могут повлиять на текущие настройки [PRO EQ].[SUB.W SP]*1*2: От [00] до [+06](По умолчанию:[+03][SUB.W]*1*3: От [-50] до [+10][BASS]: От [LVL-09] до [LVL+09][MID]: От [LVL-09] до [LVL+09][TRE]: От [LVL-09] до [LVL+09] [LVL 00][LVL 00]

[PRO EQ]	Настройте собственные параметры звука.• Настройки сохраняются в разделе [USER] в [PRESET EQ].• Заданные настройки могут повлиять на текущие настройки [EASY EQ].
	[62.5HZ]
	От [LEVEL −09] до [LEVEL +09] ([LEVEL 00]): Настройте уровень для сохранения в каждом источнике. (Перед выполнением настройки выберите источник, который необходимо настроить.)
	[ON]: Включение усиленных нижних частот.; [OFF]: Отмена.
	[100HZ]/[160HZ]/[250HZ]/[400HZ]/[630HZ]/[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[6.3KHZ]/[10KHZ]/[16KHZ]
	От [LEVEL −09] до [LEVEL +09] ([LEVEL 00]): Настройте уровень для сохранения в каждом источнике.(Перед выполнением настройки выберите источник, который необходимо настроить.)
	[Q FACTOR] [1.35]/[1.50]/[2.00]: Настройка коэффициента качества.
[AUDIO CONTROL]
[BASS BOOST]	От [LEVEL +01] до [LEVEL +05]: Выбор предпочитаемого уровня подъема нижних частот.; [OFF]: Отмена.
[LOUDNESS]	[LEVEL 01]/[LEVEL 02]: Увеличение низких или высоких частот для получения хорошо сбалансированного звучания при низком уровне громкости.; [OFF]: Отмена.
[SUB.W LEVEL]*1 [SPK-OUT]*2		(Не применимо, когда выбран 3 - полосный кроссовер.)От [SUB.W 00] до [SUB.W +06] ([SUB.W +03]):Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного через акустические провода. (Стр. 35)
		[PRE-OUT]*3	От [SUB.W −50] до [SUB.W +10] ([SUB.W 00]):Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного к разъемам линойного выхода (REAR/SW) через внешний усилитель. (Стр. 35)
[SUBWOOFER SET]*3	[ON]: Включение выходного сигнала низкочастотного динамика.;[OFF]: Отмена.

*1,*2,*3:(ctp.21)

ЗВУКОВЫЕ НАСТРОЙКИ

[FADER]	(Не применимо, когда выбран 3-полосный кроссовер.)От [POSITION R15] до [POSITION F15] ([POSITION 00]): Настройкавыходного баланса передних и задних динамиков.
[BALANCE]*4	От [POSITION L15] до [POSITION R15] ([POSITION 00]): Настройкавыходного баланса левых и правых динамиков.
[VOLUME ADJUST]	От [LEVEL −15] до [LEVEL +06] ([LEVEL 00]): Программирование первоначального уровня громкости для каждого источника через сравнение с уровнем громкости FM. (Перед настройкой выберите источник, который необходимо настроить.)
[AMP GAIN]	[LOW POWER]: Ограничение максимального уровня громкости значением 25. (Если максимальная мощность динамика меньше 50 Вт, выберите эту настройку, чтобы предотвратить повреждение динамиков.) ;[HIGH POWER]: Максимальный уровень громкости — 35.
[SPK/PRE OUT]	(Не применимо, когда выбран 3- полосный кроссовер.)В зависимости от способа подключения динамиков, выберите подходящую настройку для задания желаемого выхода. (См. "Настройки выхода на динамики" на стр. 22.)
[SPEAKER SIZE]	В зависимости от выбранного вами типа кроссовера (см. [X 'OVER TYPE]), будут отображаться элементы настройки 2-полосового кроссовера или 3-полосового кроссовера. (См. "Настройки кроссовера" на стр. 22.)По умолчанию выбран тип 2-полосового кроссовера.
[X 'OVER]
[DTA SETTINGS]	Для настроек, см. "Настройки функции цифровой задержки сигнала" на стр. 25.
[CAR SETTINGS]
[X 'OVER TYPE]	Внимание: Настройте уровень громкости перед тем, как изменять [X 'OVER TYPE], во избежание неожиданного повышения или понижения выходного уровня.
[2-WAY]	(Отображается только в том случае, если выбран параметр [3-WAY].)[YES]: Выбор типа 2-полосового кроссовера. ; [NO]: Отмена.
[3-WAY]	(Отображается только в том случае, если выбран параметр [2-WAY].)[YES]: Выбор типа 3-полосового кроссовера. ; [NO]: Отмена.

[SOUND EFFECT]
[SPACE ENHANCE]	(Не примеснимо для источника FM/AM.)[SMALL]/[MEDIUM]/[LARGE]: Виртуальное улучшение звукового пространства. ; [OFF]: Отмена.
[SND RESPONSE]	[LEVEL1]/[LEVEL2]/[LEVEL3]: Виртуальное повышение реалистичности звучания. ; [OFF]: Отмена.
[SOUND LIFT]	[LOW]/[MIDDLE]/[HIGH]: Виртуальная регулировка позиции звука, воспроизводимого через динамики. ; [OFF]: Отмена.
[VOL LINK EQ]	[ON]: Усиление частоты в целью снижения шума, слышимого извне автомобиля, или шума шин. ; [OFF]: Отмена.
[K2 TECHNOLOGY]	(Не примеснимо для источника FM/AM и источника AUX.)[ON]: Улучшение качества звучания сжатых музыкальных данных. ;[OFF]: Отмена.

*1 Отображается только в том случае, если параметр [SUBWOOFER SET] имеет значение [ON]. (Стр. 20)
*2 Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [SUB.W/SUB.W]. (Стр. 22)
*3 Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W]. (Стр. 22)
*4 Эта настройка не влияет на выходной сигнал сабвуфера.

ЗВУКОВЫЕ НАСТРОЙКИ

Настройки выхода на динамики[SPK/PRE OUT]

(Доступно, только если для параметра [X'OVER TYPE] установлено значение [2-WAY]) (стр. 21)

Выберите настройку выхода на динамики [SPK/PRE OUT], в соответствии с методом подключения динамиков.

Подсоединение через разъемы линейного выхода

Для подключений через внешний усилитель. (Стр. 35)

KD-T801BT:

Настройка в[SPK/PRE OUT]	Аудиосигнал через линейный выход
	FRONT REAR/SW
[REAR/REAR]	Выход на передние динамики Выход на задние динамики
[REAR/SUB.W](по умолчанию)	Выход на передние динамики Выход сабвуфера
[SUB.W/SUB.W]	Выход на передние динамики Выход сабвуфера

KD-T709BT/KD-T706BT/KD-T702BT:

Настройка в[SPK/PRE OUT]	Аудиосигнал через линейный выход
	REAR/SW
[REAR/REAR]	Выход на задние динамики
[REAR/SUB.W](по умолчанию)	Выход сабвуфсра
[SUB.W/SUB.W]	Выход сабвуфера

Подсоединение через акустические провода

Пользуясь данными настройками, вы также можете подключать динамики без использования внешнего усилителя и при этом по-прежнему иметь возможность выводить звук с низкочастотного динамика. (Стр. 35)

Настройка в[SPK/PRE OUT]	Аудиосигнал через провод заднего динамика
	L (левый) R (правый)
[REAR/REAR]	Выход на задние динамики Выход на задние динамики
[REAR/SUB.W]	Выход на задние динамики Выход на задние динамики
[SUB.W/SUB.W]	Выход сабвуфера (Звук отключен)

Если выбрано [SUB.W/SUB.W]

– [120HZ] выбрано в [SUBWOOFER LPF] и опция [THROUGH] недоступна. (Стр. 24)

- [POSITION R02] выбрано в [FADER] и для выбора доступен диапазон с [POSITION R15] до [POSITION 00]. (Стр. 21)

Настройкикроссовера

Ниже приведены доступные элементы настройки для 2-полосового кроссовера и 3-полосового кроссовера.

⚠ Внимание

Выбирайте тип кроссовера в соответствии с конфигурацией подключения динамиков. (Стр. 35)

Если вы выберите неправильный тип:

• Динамики могут повредиться.

- Уровень выходного звука может быть чрезмерно высоким или низким.

22 РУССКИЙ

ЗВУКОВЫЕ НАСТРОЙКИ

SPEAKER SIZE

Выбирается в соответствии с размером подключенного динамика для обеспечения оптимальных характеристик.

- Настройки частоты и крутизны для кроссовера выбранного динамика устанавливаются автоматически.

- Когда [NONE] выбрано для следующего динамика в [SPEAKER SIZE], настройка [X' OVER] выбранного динамика не доступна.

- 2-полосный кроссове[TWEETER] в [FRONT]/[REAR]/[SUBWOOFER]

- 3-полосный кроссове[WOOFER]

X'OVER(кроссовер)

- [FRQ]/[F-HPF FRQ]/[R-HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ]: Регулировка частоты кроссовера для выбранных динамиков (фильтр высоких частот или фильтр низких частот).

Если выбран[THROUGH], все сигналы передаются на выбранные динамики.

- [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]; Регулировка крутизны кроссовера.

Доступно для выбора, только если для частоты кроссовера выбрана другая настройка, кроме [THROUGH].

- [SW LPF PHASE]/[PHASE]: Выбор фазы выходного сигнала динамика в соответствии с выходным сигналом другого динамика.

- [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]

Регулировка уровня выходного сигнала выбранного динамика.

Элементы настройки 2-полосного кроссовера

[SPEAKERSIZE]
[FRONT] [SIZE]		[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]
	[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]/[NONE](не подключено)
[REAR]*1	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]/[NONE](не подключено)
[SUBWOOFER]*2*3	[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE](не подключено)
[X'OVER]
[TWEETER] [FRQ]		[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
	[GAIN LEFT]	От[-08DB] до [00DB]
	[GAIN RIGHT]	От[-08DB] до [00DB]
[FRONT HPF] [F-HPF FRQ]		[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[F-HPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[F-HPF GAIN]	От[-08DB] до [00DB]
[REAR HPF]*1	[R-HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[R-HPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[R-HPF GAIN]	От[-08DB] до [00DB]

*1, *2, *3: (стр. 24)

ЗВУКОВЫЕ НАСТРОЙКИ

[SUBWOOFER LPF]*2*3	[SW LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[SW LPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[SW LPF PHASE]	[REVERSE] (180°)/ [NORMAL] (0°)
	[SW LPF GAIN]	OT [-08DB] до [00DB]

Элементы настройки 3-полосного кроссовера

[SPEAKERSIZE]
[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]
[MID RANGE]	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]
[WOOFER]*3	[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (не подключено)
[X'OVER]
[TWEETER] [HPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
	[SLOPE] [-06DB]/[-12DB]
	[PHASE] [REVERSE] (180°)/[NORMAL] (0°)
	[GAIN] От [-08DB] до [00DB] ____

[MID RANGE]	[HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[HPF SLOPE]	[-06DB]/[-12DB]
	[LPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]/[THROUGH]
	[LPF SLOPE]	[-06DB]/[-12DB]
	[PHASE]	[REVERSE] (180°)/[NORMAL] (0°)
	[GAIN] OT [-08DB] до [00DB]
[WOOFER]*3	[LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[SLOPE]	[-06DB]/[-12DB]
	[PHASE]	[REVERSE] (180°)/[NORMAL] (0°)
	[GAIN] OT [-08DB] до [00DB]

1 Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/REAR] или [REAR/SUB.W]. (Стр. 22)

*2 Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W]. (Стр. 22)

*3 Отображается только в том случае, если параметр [SUBWOOFER SET] имсст значение [ON]. (Стр. 20)

Настройки функции цифровой задержки сигнала

Функция цифровой задержки сигнала устанавливает время задержки выходного сигнала динамика для создания более подходящих условий для вашего автомобиля.

- Для получения дополнительной информации см. "Определение значения для параметров [DISTANCE] и [GAIN] в [DTA SETTINGS]".

[DTA SETTINGS]

[POSITION]	Выбор позиции прослушивания (контрольная точка).[ALL]: Без компенсации ; [FRONT RIGHT]: Переднее правое сиденье ;[FRONT LEFT]: Переднее левое сиденье ; [FRONT ALL]: Передние сиденья• [FRONT ALL] отображается, только когда для параметра[X ' OVER TYPE] установлено значение [2-WAY]. (Стр. 21)
[DISTANCE]*1	От [OCM] до [610CM]: Тонкая регулировка расстояния для компенсации.
[GAIN]*1	От [—8DB] до [ODB]: Тонкая регулировка уровня выходного сигнала выбранного динамика.
[DTA RESET]	[YES]: Сброс настроек ([DISTANCE] и [GAIN]) выбранного параметра [POSITION] на значения по умолчанию. ; [NO]: Отмена.
[CAR SETTINGS]	Задайте тип вашего автомобиля и места расположения заднего динамика, чтобы выполнить настройки для [DTA SETTINGS].
[CAR TYPE]	[COMPACT]/[FULL SIZE CAR]/[WAGON]/[MINIVAN]/[SUV]/[MINIVAN(LONG)]: Выбор типа автомобиля. ; [OFF]: Без компенсации.
[R-SP LOCATION]*2	Выбор места расположения задних динамиков в автомобиле для расчета максимального расстояния от выбранной позиции прослушивания (контрольной точки).• [DOOR]/[REAR DECK]: Доступно для выбора, только когда для параметра [CAR TYPE] выбрано [OFF], [COMPACT], [FULL SIZE CAR], [WAGON] или [SUV].• [2ND ROW]/[3RD ROW]: Доступно для выбора, только когда для параметра [CAR TYPE] выбрано [MINIVAN] или [MINIVAN(LONG)].

Определение значения для параметров [DISTANCE] и [GAIN] в [DTA SETTINGS]

150 cm 43 cm 75 cm 120 cm +75 cm +9 cm

Если вы укажите расстояние от центра текущей заданной позиции прослушивания до каждого динамика, будет автоматически вычислено и установлено время задержки.

1 Определите центр текущей заданной позиции прослушивания в качестве контрольной точки.
2 Измерьте расстояния от контрольной точки до динамиков.
3 Вычислите разницу между расстоянием до самого удаленного динамика (заднего динамика) и других динамиков.
4 Установите значение [DISTANCE], вычисленное в шаге 3, для каждого отдельного динамика.
5 Отрегулируйте параметр [GAIN] для каждого отдельного динамика.

Пример: Когда в качестве позиции прослушивания выбрано [FRONT ALL]

*1 Перед выполнением настройки выберите динамик:

Когда выбран 2-полосный кроссовер:

[FRONT LEFT]/[FRONT RIGHT]/[REAR LEFT]/[REAR RIGHT]/[SUBWOOFER]: — Параметры [REAR LEFT], [REAR RIGHT] (SUBWOOFER) доступы для выбора, только если для параметров [REAR] и [SUBWOOFER] в [SPEAKER SIZE] выбрано значение, отличное от [NONE]. (Стр. 23)

Когда выбран 3-полосный кроссовер:

[TWEETER LEFT]/[TWEETER RIGHT]/[MID LEFT]/[MID RIGHT]/[WOOFER]: — Параметры [WOOFER] доступны для выбора, только если для параметров [WOOFER] в [SPEAKER SIZE] выбрано значенис, отличное от [NONE]. (Стр. 24)

*2 Отображается, только когда для параметра [X 'OVER TYPE] установлено значение [2-WAY] (стр. 21) и если для параметра [REAR] в [SPEAKER SIZE] выбрана настройка, отличная от [NONE], (Стр. 23)

НАСТРОЙКИДИСПЛЕЯ

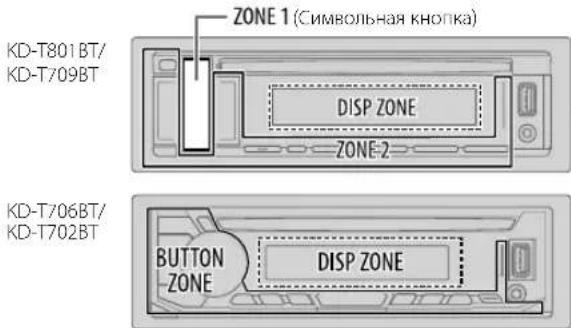

Определение зоны для настроек яркости

ZONE 1 (Символьная кнопка) DISP ZONE ZONE-2 KD-T801BT/ KD-T709BT KD-T706BT/ KD-T702BT BUTTON ZONE DISP ZONE

Определение зоны для настройки цвета

КD-T801 BT/ KD-T709BT Символьная кнопка

1 Нажмите и удерживайте нажатой кнопку
2 Выполните операцию 'Выбор элемента (стр. 3 или 4)' чтобы выбрать элемент (см. следующую таблицу).
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂.

По умолчанию: [XX]

[DISPLAY]
[DIMMER]	Затемнение подсветки.[OFF]: Затемнение выключено. Яркость переключается на настройку [DAY].[ON]: Затемнение включено. Яркость переключается на настройку [NIGHT].(См. "BRIGHTNESS")* ниже.)[DIMMER TIME]: Настройка времени включения и выключения затемнения.1Выполните операцию 'Выбор элемента (стр. 3 или)' чтобы отрегулировать время [ON].2Выполните операцию 'выбор элемента (стр. 3 или)' чтобы отрегулировать время [OFF].(По умолчаник[ON]: [18:00]; [OFF]: [6:00])[DIMMER AUTO]: Затемнение включается и выключается автоматически при выключении и включении фар автомобиля.*1
[BRIGHTNESS]	Настройка яркости для дневного и ночного времени по отдельности.1 [DAY]/[NIGHT]: Выбор дневного или ночного времени.2 Выбор зоны. (См. рисунок в левой колонке.)3 От [LEVEL 00] до [LEVEL 31]: Задание уровня яркости.
[TEXT SCROLL]*2	[SCROLL ONCE]: Однократная прокрутка отображаемой информации.;[SCROLL AUTO]: Повторная прокрутка через 5-секундные интервалы.;[SCROLL OFF]: Отмена.
[FORMAT]*3	KD-T801BT/KD-T709BT:Информация ниже отображается на дополнительном дисплее, когда подключено устройство Bluetooth. (Стр. 29)[BATT/SIGNAL]: Отображение заряда батареи и силы сигнала.;[DATE]: Отображение даты.

*1 Необходимо подключение провода регулятора освещенности. (Стр. 35)
*2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее.
*3 Функционирование зависит от типа используемого телефона.

НАСТРОЙКИ ДИСПЛЕЯ

[COLOR] (для KD-T801BT/KD-T7/09BT: Только символная кнопка)
[PRESET]	Выбор цвета подсветки для символной кнопки. (См. рисунок на стр. 26.)От [COLOR 01] до [COLOR 49][USER]: Отображается цвет, созданный вами для [DAY COLOR] или [NIGHT COLOR].От [COLOR FLOW01] до [COLOR FLOW03]: Цвет изменяется с разной скоростью.Предустановленный цвет[CRYSTAL]/[FLOWER]/[FOREST]/[GRADATION]/[OCEAN]/[RELAX]/[SUNSET]
[DAY COLOR]	Сохранение собственных цветов подсветки символной кнопки для дневного и ночного времени.1 [RED]/[GREEN]/[BLUE]: Выберите основной цвет2 От [00] до [31]: Выбор уровня.
[NIGHT COLOR]	Повторите действия 1 и 2 для всех первичных цветов.Настройка сохраняется в разделе [USER] меню [PRESET].Цвета [NIGHT COLOR] и [DAY COLOR] изменяется путем включения и выключения фар автомобиля.
[MENU COLOR]	[ON]: При выполнении настроек в меню и в поиске списка цвет подсветки символной кнопки изменяется на белый, кроме режима установки цвета.; [OFF]: Отмена.

СПРАВОЧНЫЕМАТЕРИАЛЫ

Обслуживание

Чистка устройства

В случае загрязнения протрите переднюю панель сухой силиконовой или мягкой тканью.

Очистка разъема

Отсоедините лицевую панель и аккуратно протрите разъем ватной палочкой. Будьте осторожны, чтобы не повредить разъем.

Обращение с дисками

• Не касайтесь записанной поверхности диска.
• Не приклеивайте на диск клейкую ленту и т. п. и не используйте диск с приклеенной на него лентой.
• Не используйте никакие дополнительные принадлежности для диска.
• Проводите чистку по направлению от центра диска к его краю.
• Для очистки диска используйте сухую силиконовую или иную мягкую ткань. Не используйте какие-либо растворители.
• При извлечении диска из устройства держите его горизонтально.
  • Перед установкой диска устраните любые неровности центрального отверстия или внешнего края диска.

■ Дополнительная информация

Для: — Последние обновления встроенного программного обеспечения и последний список поддерживаемых функций

— Оригинальное приложение JVC
— Любая другая последняя информация

Посетите .

Общие характеристики

- Данное устройство обеспечивает воспроизведение только следующих компакт-дисков:

• Воспроизведение DualDisc: Сторона диска DualDisc, отличная от DVD, не совместима со стандартом "Compact Disc Digital Audio". Поэтому не рекомендуется на данном устройстве использовать не-DVD сторону диска "DualDisc".
• Чтобы ознакомиться с подробными сведениями и примечаниями относительно доступных для воспроизведения звуковых файлов, посетите .

СПРАВОЧНЫЕМАТЕРИАЛЫ

Воспроизводимыефайлы

• Воспроизводимый звуковой файл: Для диска:

KD-T801BT: MP3 (.mp3), WMA (.wma), AAC (.aac)

KD-T709BT/KD-T706BT/KD-T702BT: MP3 (.mp3), WMA (.wma)

Для запоминающего устройства USB большой емкости:

KD-T801BT: MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a),

WAV (.wav),

KD-T709BT/KD-T706BT/KD-T702BT: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

• Воспроизводимые диски: CD-R/CD-RW/CD-ROM

- Воспроизводимый формат файлов на дисках: ISO 9660, уровень 1/2, Joliet, длинные имена файлов

• Воспроизводимая файловая система устройств USB: FAT12, FAT16, FAT32

Даже если аудиофайлы соответствуют перечисленным выше стандартам, при некоторых типах или состояниях носителей или устройств воспроизведение может оказаться невозможным.

Файлы ААС (.m4a) на компакт-диске, закодированные с помощью iTunes, не могут воспроизводиться на данном устройстве.

Диски, которые нельзя воспроизвести на данном устройстве

• Диски некруглой формы.

• Диски, записанная поверхность которых окрашена, или диски со следами загрязнений.

- Записываемые диски, которые не были финализированы.

- Компакт-диск диаметром 8 см. Попытка вставки диска с помощью адаптера может привести к неисправности устройства.

Об устройствах USB

- Запрещается подключать USB-носитель через USB-концентратор.

- Подключение кабеля, общая длина которого превышает 5 м, может привести к некорректному воспроизведению.

- Это устройство не распознает устройства USB с номинальным напряжением, отличным от 5 В, и номинальным током свыше 1,5 А.

06 iPod/iPhone

- Через входной USB-разъем:

Made for

- Просмотр видеофайлов в меню "Videos" в режиме[HEAD MODE] невозможен.

- Порядок отображения песен в меню выбора данного устройства может отличаться от порядка песен в проигрывателе iPod/iPhone.

- Управление iPod невозможно, если на нем отображается текст "JVC" или √.

- В зависимости от версии операционной системы iPod/iPhone некоторые функции могут не работать на данном устройстве.

Об устройствах Android

- Данное устройство поддерживает Android OS 4.1 и более поздних версий.

- Некоторые устройства Android (с OS 4.1 и более поздних версий) могут не поддерживать полностью Android Open Accessory (AOA) 2.0.

- Если устройство Android одновременно поддерживает запоминающие устройства большой емкости и АОА 2.0, данное устройство всегда воспроизводит через АОА 2.0 в качестве приоритета.

О функции Spotify

- Приложение Spotify поддерживает:

- iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus (iOS 8 или более поздней версии) - iPod touch (5th и 6th generation)

— Android OS 4.0.3 или более поздней версии

- Spotify является услугой, предоставляемой третьей стороной, поэтому ее технические и функциональные характеристики могут изменяться без предварительного уведомпения. Соответственно, совместимость может нарушаться, либо некоторые или все из предоставляемых услуг могут стать недоступными.

- Некоторые функции Spotify не могут управляться с данного устройства.

- По всем вопросам работы с приложением, пожалуйста, обращайтесь в Spotify по адресу .

0 функции Bluetooth

- В зависимости от версии Bluetooth некоторые устройства Bluetooth не могут быть подключены к этому устройству.

- Устройство может не работать с некоторыми устройствами Bluetooth.

- Окружающая среда оказывает влияние на состояние сигнала.

СПРАВОЧНЫЕМАТЕРИАЛЫ

Изменение отображаемой информации

Каждое нажатие кнопки перключает отображаемую информацию.

- Если информация не доступна или не записана, отображастся сообщение "NO TEXT", "NO NAME" или другая информация (например, название радиостанции) либо экран будет пустым.

KD-T801BT/KD-T709BT:

F:M 01JAN 9790 10:12 Главный дисплей Дополнительный дисплей*1 Индикация часов или Индикатор уровня

*1 Если для параметра [FORMAT] установлено значение [BATT/SIGNAL], вместо даты будут отображаться заряд батареи и сила сигнала подключенного устройства Bluetooth. (Стр. 26)

Название источника Информация на дисплее: Главный (Дополнительный)
ГМ или АМ Частота (Дата)	→Частота (Дата ) с Эффектом синхронизации музыки*2→ обратно к началу
	Только для ГМ-радиостанций системы передачи цифровой информации:Название радиостанции/Тип программы (Дата)→Название радиостанции/Тип программы (Дата) с Эффектом синхронизации музыки*2→Радиотекст (Дата)→Радиотекст+ (Радиотекст+)→Название песни (Исполнитель)→Название песни (Дата)→Частота (Дата)→ обратно к началу

Название источника Информация на дисплее: Главный (Дополнительный)
CD или USB Для CD-DA:	Название дорожкис (Исполнитель) ➔ Название дорожкис (Исполнитель) с Эффектом синхронизации музыки*2 ➔ Название дорожкис (Название диска) ➔ Название дорожкис (Дата) ➔ Время воспроизведения (Дата) ➔ обратно к началу
	Для файлов MP3/WMA/AAC/WAV/FLAC:Название песни (Исполнитель) ➔ Название песни (Исполнитель) с Эффектом синхронизации музыки*2 ➔ Название песни (Название альбома) ➔ Название песни (Дата) ➔ Имя файла (Имя папки) ➔ Имя файла (Дата) ➔ Время воспроизведения (Дата) ➔ обратно к началу
iPod USB/iPod BT	Когда выбрано [HEAD MODE] (стр. 9):Название песни (Исполнитель) ➔ Название песни (Исполнитель) с Эффектом синхронизации музыки*2 ➔ Название песни (Название альбома) ➔ Название песни (Дата) ➔ Время воспроизведения (Дата) ➔ обратно к началу
ANDROID	Название источника (Дата) ➔ Названке источника (Дата) с Эффектом синхронизации музыки*2 ➔ обратно к началу
SPOTIFY/SPOTIFY BT	Контекстное название (Дата) ➔ Контекстное название (Дата) с Эффектом синхронизации музыки*2 ➔ Название песни (Исполнитель) ➔ Название песни (Название альбома) ➔ Название песни (Дата) ➔ Время воспроизведения (Дата) ➔ обратно к началу
BT AUDIO	Название песни (Исполнитель) ➔ Название песни (Исполнитель) с Эффектом синхронизации музыки*2 ➔ Название песни (Название альбома) ➔ Название песни (Дата) ➔ Время воспроизведения (Дата) ➔ обратно к началу
AUX	Название источника (Дата) ➔ Название источника (Дата) с Эффектом синхронизации музыки*2 ➔ обратно к началу

*2 Во время работы Эффекта синхронизации музыки цвет или уровень яркости подсветки символной кнопки изменяется и синхронизируется с уровнем музыки (в зависимости от настройки цвета, заданной для [PRESET] на стр. 27).

СПРАВОЧНЫЕМАТЕРИАЛЫ

KD-1706BT/KD-1702BT:

F-M 97:00 Главный дисплей Индикатор уровня

Название источника Информация на дисплее: Главный

FM или AM Частота	→ Частота с Эффектом синхронизации музыки* → Насы → обратно к началу
	Только для FM -радиостанций системы передачи цифровой информации:Название радиостанции/Тип программы → Название радиостанции/Тип программы с Эффектом синхронизации музыки* → Радиотекст → Радиотекст + → Радиотекст + название песни/Радиотекст + исполнитель → Частота → Насы обратно к началу
CD или USB Для CD-DA:	Название диска/Исполнитель → Название диска/Исполнитель с Эффектом синхронизации музыки* → Название дорожкие/ Исполнитель → Название песни → Название песни обратно к началу
	Для файлов MP3/WMA/WAV/FLAC:Название песни/Исполнитель → Название песни/Исполнитель с Эффектом синхронизации музыки* → Название альбома/ Исполнитель → Имя папки → Имя файла → Название песни Часы → обратно к началу
ANDROID Название источника	→ Название источника с Эффектом синхронизации музыки* → Часы → обратно к началу

Название источника Информация на дисплее: Главный
SPOTIFY/SPOTIFY BT Контекстное название	→Контекстное название с Эффектом синхронизации музыки* →Название песни→Исполнитель→Название альбома→Название песни→Часы обратно к началу
BT AUDIO Название песни/Исполнитель	→Название песни/Исполнитель с Эффектом синхронизации музыки*→Название альбома/ Исполнитель→Название песни→Часы обратно к началу
AUX Название источника	→Название источника с Эффектом синхронизации музыки*→Часы обратно к началу

* Во время работы Эффекта синхронизации музыки уровень яркости кнопок изменяется и синхронизируется с уровнем музыки.

Доступные кириллические символы

Допустимые символы

Отображение индикаторов

УСТРАНЕНИЕПРОБЛЕМ

Симптомы Способы устранения
Общие характеристики	Звук не слышен. • Установите оптимальный уровень громкости. • Проверьте кабели и соединения.
	Отображается надпись "MISWIRING CHECK WIRING THEN PWR ON".	Выключите питание, затем выполните проверку, чтобы убедиться, что контакты проводов динамиков должным образом изолированы. Снова включите питание.
	Отображается надпись "PROTECTING SEND SERVICE".	Отправьте устройство в ближайший сервисный центр.
	Источник нельзя выбрать.	Проверьте настройки [SOURCE SELECT]. (Стр. 5)
	Приемник не работает. Выполните сброс устройства. (Стр. 3 или 4)
	Правильные символы не отображаются.	• Данное устройство может отображать только буквы верхнего регистра, цифры и ограниченное число символов. • В зависимости от выбранного вами языка отображения (стр. 6), некоторые символы могут отображаться неправильно.
Радиоприемник	• Слабый радиоприем. • Статические помехи при прослушивании радио.	Плотно вставьте антенну.
CD/USB/iPod	Невозможно извлечь диск.	Нажмите и удерживайте кнопку ▲для принудительного извлечения диска. Осторожно, не уроните диск во время извлечения.
	Слышен шум. Пропустите дорожку или смените диск.
	Отображается "IN DISC", и не удается извлечь диск.	Убедитесь в отсутствии блокирования загрузочного отсека при вставке диска.
	Отображается надпись "PLEASE ELECT".	Нажмите ▲и вставьте диск правильно.
	Неправильный порядок воспроизведения.	Порядок воспроизведения определяется порядком, в котором файлы были записаны (диск) или именем файла (USB).
	Время от начала воспроизведения неправильное.	Это зависит от прежнего процесса записи (диск/USB).

Симптомы Способы устранения
CD/USB/iPod	Отображается сообщение "NOT SUPPORT", и дорожка пропускается.	Убедитесь в том, что дорожка имеет формат,поддерживаемый для воспроизведения. (Стр. 27, 28)
	Продолжает мигать текст "READING".	Не используйте многоуровневую мерархическую структуру и много папок.Перезагрузите диск или повторно подключите устройство (USB/iPod/iPhone).
	Отображается надпись "UNSUPPORTED DEVICE".	Убедитесь в том, что подключенное USB-устройство совместимо с данным устройством и что формат файловой системы поддерживается. (Стр. 27, 28)Повторно подключите USB устройство.
	Отображается надпись "UNRESPONSIVE DEVICE".	Убедитесь в том, что USB-устройство исправно, и повторно подключите USB-устройство.
	Отображается надпись "USB HUB IS NOT SUPPORTED".	Данное устройство не поддерживает USB-устройства,подключенные через USB- концентратор.
	Отображается надпись "CANNOT PLAY".	Подключите устройство USB, содержащее доступные для воспроизведения аудиофайлы.
	Источник не переключается на "USB" при подключении USB-устройства во время прослушивания другого источника.Отображается надпись "USB ERROR".	USB- порт отбирает мощность, превышающую конструктивную предельную нагрузку. Выключите питание и отсоедините USB-устройство. Затем включите питание и переподсоедините USB-устройство.Если это не решит проблему, выключите и включите питание (или выполните сброс настроек устройства) перед тем как заменить USB-устройство другим.
	Проигрыватель iPod/iPhone не включается или не работает.	Проверьте соединение между устройством и iPod/iPhone.Отключите и перезагрузите iPod/iPhone с помощью аппаратной перезагрузки.
	"LOADING" отображается при переходе в режим поиска посредством нажатия Q/Q	Данное устройство еще подготавливает список музыки на iPod/iPhone. Для загрузки может потребоваться некоторое время, повторите попытку позже.
	"NO DISC"	Вставьте в загрузочный отсек диск, который можно воспроизвести.
	"NO DEVICE"	Подсоедините устройство (USB/iPod/iPhone) и снова измените источник на USB/iPod/iPhone.

УСТРАНЕНИЕ ПРОБЛЕМ

Симптомы Способы устранения
ANDROID	• Во время воспроизведения не слышен звук.• Звук выводится только с устройства Android.	• Повторно выполните подключение устройства Android.• Запустите любой программный медиаплисер на устройстве Android и начните воспроизведение.• Перезапустите текущий программный медиаплисер или используйте другой программный медиапллеер.• Перезапустите устройство Android.• Если это не решит проблему, подключенное устройство Android неспособно передавать аудиосигнал на данное устройство. (Стр. 28)• Если USB-соединение не работает, подсоедините устройство Android через Bluetooth или через дополнительный входной разъем.
	Продолжает мигать текст "NO DEVICE" или "READING".	• Повторно выполните подключение устройства Android.• Если USB-соединение не работает, подсоедините устройство Android через Bluetooth или через дополнительный входной разъем.
	Прерывистое воспроизведение или пропускается звук.	Выключите режим энергосбережения на устройстве Android.
	"CANNOT PLAY" • Убедитесь, что устройство Android содержит аудиофайлы, доступные для воспроизведения.• Повторно выполните подключение устройства Android.• Перезапустите устройство Android.
Spotify	"DISCONNECTED" USB отсоединено от основного аппарата. Пожалуйста, убедитесь в том, что устройство правильно подключено через USB.
	"CONNECTING" • Подключение через входной USB-разъем: Идет подключение устройства к основному аппарату. Пожалуйста, подождите.• Подключение через Bluetooth: Bluetooth отсоединено. Пожалуйста, проверьте соединение Bluetooth и убедитесь в том, что и устройство и данный аппарат сопряжены и соединены.

Симптомы Способы устранения
Spotify	“CHECK APP” Приложение Spotify не подключено надлежащим образомили пользователь не воисли в систему. Завсршитеприложение Spotify и перезапустите. Затем выполните вход в ваш аккаунт Spotify.
Bluetooth®	Устройства Bluetooth не обнаружены.Выполните поиск с устройства Bluetooth еще раз.Выполните сброс устройства. (Стр. 3 или 4)
	Сопряжение невозможно. Удостовсрьтесь, что введен одинаковый PIN-код на устройстве и устройстве Bluetooth.Удалите информацию о сопряжении с устройства и устройства Bluetooth, а затем выполните сопряжение еще раз. (Стр. 12)
	Во время телефонного разговора слышится эхо или шум.Отрегулируйте положение микрофона. (Стр. 12)Проверьте настройку[ECHO CANCEL]. (Стр. 14)
	Плохое качество звука телефона.Уменьшите расстояние между устройством и устройством Bluetooth.Переместите автомобиль в место с более сильным уровнем сигнала сотовой сети.
	Ошибка голосового вызова.Используйте метод голосового вызова в более бесшумных условиях.Будьте ближе к микрофону, когда произносите имя.Необходимо произносить команды зарегистрированным голосом.
	Во время воспроизведения с помощью аудиопроигрывателя Bluetooth происходит прерывание звука.Уменьшите расстояние между устройством и аудиопроигрывателем Bluetooth.Выключите и включите приемник, затем подключите устройство.Другие устройства Bluetooth могут пытаться подключиться к устройству.
	Не удастся осуществить управление подключенным аудиопроигрывателем Bluetooth.Проверьте, поддерживает ли подключенный аудиопроигрыватель Bluetooth профиль Audio/Video Remote Control Profile (AVRCP — профиль удаленного управления звуком и видеозображением). (См. инструкции к аудиопроигрывателю.)Отключите и подключите проигрыватель Bluetooth еще раз.

УСТРАНЕНИЕ ПРОБЛЕМ

Симптомы Способы устранения
Bluetooth®	“PLEASE WAIT” Присмник выполняет подготовку к использованию функция Bluetooth. Если сообщение не исчезаст,выключите и снова включите устройство, после чеговыполните повторное подключение устройства Bluetooth.
	“NOT SUPPORT” Подключенный телефон не поддерживает функциюраспознавания голоса или передачу телефонной книги.
	“NO ENTRY”/“NO PAIR” Нет зарегистрированных устройств, подключенных/обнаруженных через Bluetooth.
	“ERROR” Попытайтесь выполнить операцию еще раз. Еслиснова отображается сообщение "ERROR", проверьте,поддерживает ли устройство запрашиваемую функцию.
	“NO INFO”/“NO DATA” Устройство Bluetooth не может получить информацию оконтактах.
	“H/W ERROR” Выполните сброс приемника и повторите операцию. Еслиснова отображается сообщение "H/W ERROR", обратитесь вближайший сервисный центр.
	“SWITCHING NG” Подключенные телефоны могут не поддерживать функциюпереключения телефонов.
	Соединение Bluetooth между устройством Bluetooth и данным устройством не стабильно.Удалите с данного устройства неиспользуемыезарегистрированные устройства Bluetooth. (Стр. 16)

При повторном возникновении проблем сбросьте устройство. (Стр. 3 или 4)

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

▲ Предупреждение

• Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.
  • Во избежание короткого замыкания:

— Изолируйте нсподсосдиненные провода с помощью виниловой ленты.

— После установки обязательно заземлите данное устройство на корпус автомобиля.

— Закрепите провода с помощью фиксаторов кабеля и оберните провода, контактирующие с металлическими частями, виниловой лентой, чтобы защитить провода.

Внимание

• В целях безопасности работа по подключению проводов и монтажу должна выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данные устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим деталями устройства в процессе и на протяжении некоторого времени после завершения эксплуателям устройства. Температура металлических деталей, таких как радиатор охаждения и кожух, существенно товышается.
• Не подключайте провода динамиков к корпусу машины, проводу заземления (чёрный) или паралпельно.
• Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная мощность динамиков менее 50 Вт, измените значение параметра [AMP GAIN], чтобы не повредить динамики. (Стр. 21)
• Установите устройство под углом менее 30°.
• Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с напряжением 12 В постоянного тока и которая включается и выключается ключом зажигания.
• Держите все кабели вдали от тепловыделяющих металлических частей.
• После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель størел, первым делом убедитесь в том, что кабели не касаются корпуса автомобиля, после чего замените предохранитель на аналогичный новый.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Список деталей для установки

(A) Передняя панель (×1)

(B) Декоративная панель (×1)

(C) Посадочный корпус (×1)

(D) Жгут проводов (×1)

Стандартная процедура

1 Извлеките ключ из замка зажигания, затем отсоедините разъем ⊖ автомобильного аккумулятора.
2 Правильно подключите провода. См. "Подключение проводов" на стр. 35.
3 Установите устройство в вашем автомобиле. См. раздел "Установка устройства (установка в приборную панель)".
4 Подключите клемму— автомобильного аккумулятора.
5 Для включения устройства нажмите кнопка источника.
6 Отсоедините переднюю панель и выполните сброс устройства в течение 5 секунд. (Стр. 3 или 4)

Установка устройства (установка в приборную панель)

1 Снимите посадочный корпус и декоративную панель с устройства.
2 Совместите отверстия в устройстве (с обеих сторон) с монтажной консолью автомобиля и закрепите устройство винтами (которые можно приобрести в магазине).

(B) 8 mm MAX. Ø5 mm Ø5 mm

⚠️ Используйте только специальные винты. Использование неподходящих винтов может привести к повреждению устройства.

Демонтаж устройстваУстановка устр

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Подключение проводов Фронтальный выход/3-полосного кроссовера: Выход на среднечастотный динамик Выходные разъемы для задних/низкочастотного динамиков/3-полосного кроссовера: Выход на низкочастотный динамик КД-T709BT/KD-T706BT/KD-T702BTKD-T801BT Выходные разъемы для задних/ низкочастотного динамиков/ 3-полосного кроссовера: Выход на низкочастотный динамик При подсоединении внешнего усилителя подсоедините его провод заземления к корпусу автомобия, чтобы предотратить повреждение устройства. Входной разъем микрофона (Стр. 12) Предохранитель (10 А) Разъем для антенны ① ② ③ (D) ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬

ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ

Тюнер	ГМ	Диапазон частот 87,5 МГц — 108,0 МГц (интервалом 50 кГц)
		Полезная чувствительность (отношение сигнал/шум = 26 дБ)	0,71 мкВ/75 Ом (8,2 дБф)
		Пороговая чувствительность (ДИН отношение сигнал/шум = 46 дБ)	2,0 мкВ/75 Ом
		Частотная характеристика ( ± 3 дБ) 30 Гц — 15 кГц
		Отношение сигнал/шум (MONO) 64 дБ
		Разделение стерсоканалов (1 кГц) 40 дБ
	АМ (MW)	Диапазон частот 531 кГц — 1611 кГц (интервалом 9 кГц)
		Полезная чувствительность (отношение сигнал/шум = 20 дБ)	28,2 мкВ (29 дБмкВ)
	АМ (LW)	Диапазон частот 153 кГц — 279 кГц (интервалом 9 кГц)
		Полезная чувствительность (отношение сигнал/шум = 20 дБ)	50 мкВ (33,9 дБмкВ)
Проитрыватель компакт Дасков	Лазерный диод GaMAs
	Цифровой фильтр (D/A) 8-кратная дискретизация
	Скорость вращения дисковода 500 об/мин — 200 об/мин (CLV)
	Коэффициент детонации Ниже измерительных возможностей
	Частотная характеристика ( ± 1 дБ) 20 Гц — 20 кГц
	Суммарное нелинейное искажение (1 кГц) 0,01 %
	Отношение сигнал/шум (1 кГц)	97 дБ
	Динамический диапазон	92 дБ
	Разделение каналов	90 дБ
	МРЗ-дскодирование	В соответствии с аудиоуровнем-3 стандарта MPEG-1/2
	WMA-дскодирование	Совместимо с Windows Media Audio
	ААС-дскодирование	Файлы ААС-LC".аас"(для KD-T801BT)

USB	USB-стандарт	USB 1.1, USB 2.0 (Полноскоростной)
	Совместимые устройства	Запоминающее устройство большой смкости
	Система файлов	FAT12/16/32
	Максимальный ток источника питания	Постоянный ток 5 В — — 1,5 А
	Преобразователь (D/A) с цифровым фильтром	24 бит
	Частотная характеристика ( ± 1 дБ) 20 Гц — 20 кГц
	Отношение сигнал/шум (1 кГц)	97 дБ
	Динамический диапазон	93 дБ
	Разделение каналов	92 дБ
	MP3-декодирование	В соответствии с аудиоуровнем-3 стандарта MPEG-1/2
	WMA-декодирование	Совместимо с Windows Media Audio
	ААС-декодирование	Файлы ААС- LC“, .aac“, „ m4a“ (для KD-T801ВТ)
	WAV-декодирование	Линейный PCM
	FLAC-декодирование	Файл FLAC, до 24 бит/96 кГц
Вспом. оборуд.	Частотная характеристика ( ± 3 дБ) 20 Гц — 20 кГц
	Максимальное напряжение на входе	1 000 мВ
	Полное сопротивление на входе	30 кОм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Bluetooth	Всерсия Bluetooth 3.0
	Диапазон частот 2,402 ГГц — 2,480 ГГц
	Выходная мощность PЧ (E.I.R.P.) +4 дБм (МАКС.), Класс мощности 2
	Максимальный диапазон связи Луч обзора приблизительно 10 м (32,8 фута)
	Сопряжение SSP (Secure Simple Pairing — безопасное простое сопряжение)
	Профиль HFP1.6 (Hands-Free Profile — профиль громкой связи)Λ2DP (Advanced Audio Distribution Profile — профиль расширенного распространения звука)AVRCP1.5 (Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением)PBAP (Phonebook Access Profile — профиль доступа к телефонной книге)SPP (Serial Port Profile — профиль последовательного порта)
Звук	Максимальная выходная мощность 50 Вт × 4 или50 Вт × 2 + 50 Вт × 1(Низкочастотный динамик = 4 Ом)
	Полный диапазон частот (снес чем 1 % THD)22 Вт × 4
	Полное сопротивление катушки громкоговорителя4 Ом — 8 Ом
	Уровень/нагрузка предусилителя (CD/USB)нагрузка 2 500 мВ/10 кОм
	Полное сопротивление выхода предусилителя≤ 600 Ом

Общие характеристики	Рабочее напряжение Аккумуляторная система напряжением 12 В постоянного тока
	Установочные размеры (Ш × В × Г) 182 мм × 53 мм × 156 мм
	Вес нетто (включая декоративную 1,2 кг панель и посадочный корпус)

Данные могут быть изменены без уведомления.

libFLAC
