РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Cristalprofi e902 JBL

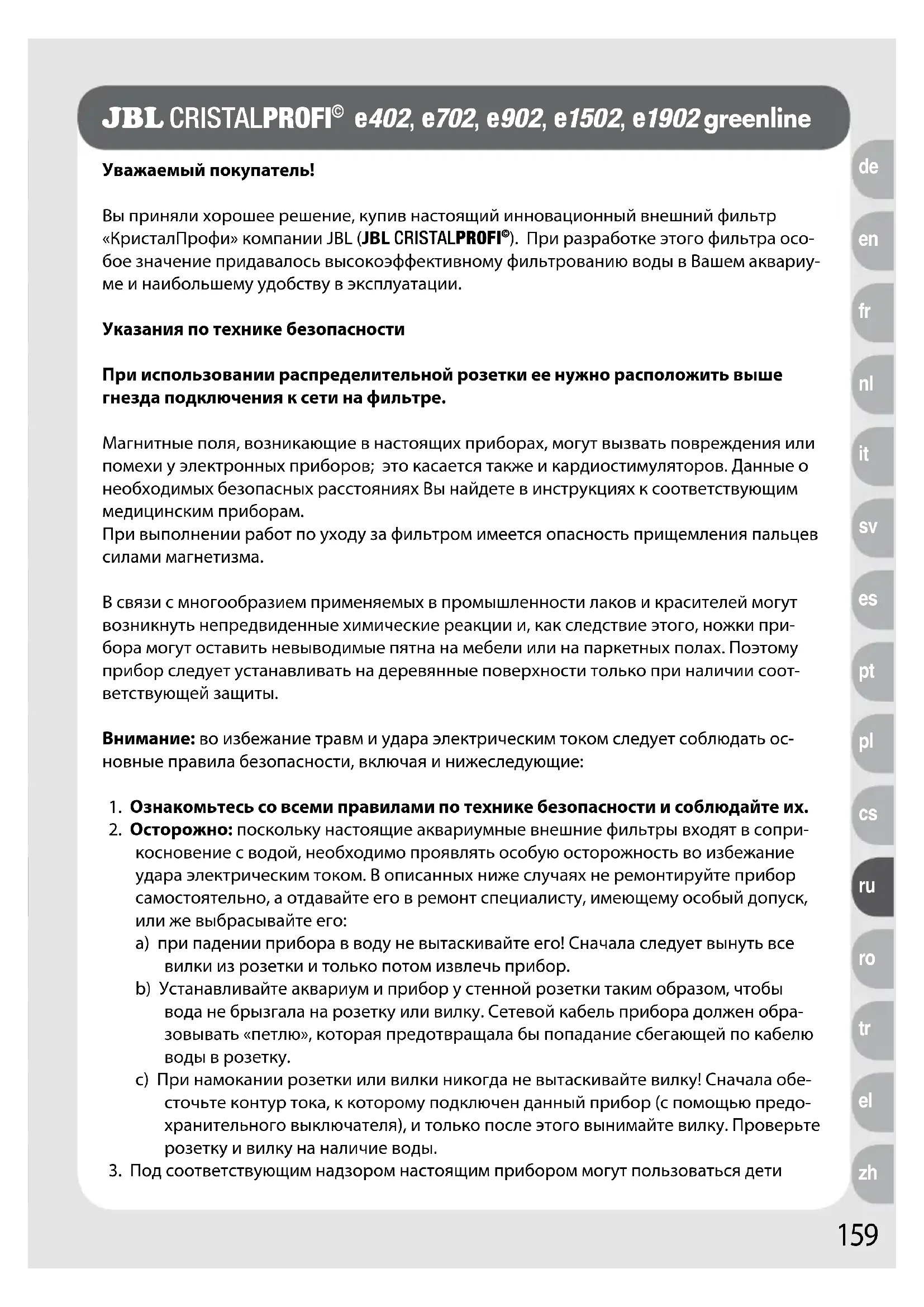

). При разработке этого фильтра осо-бое значение придавалось высокоэффективному фильтрованию воды в Вашем аквариу-ме и наибольшему удобству в эксплуатации.Указания по технике безопасности При использовании распределительной розетки ее нужно расположить выше гнезда подключения к сети на фильтре.Магнитные поля, возникающие в настоящих приборах, могут вызвать повреждения или помехи у электронных приборов; это касается также и кардиостимуляторов. Данные о необходимых безопасных расстояниях Вы найдете в инструкциях к соответствующим медицинским приборам.При выполнении работ по уходу за фильтром имеется опасность прищемления пальцев силами магнетизма.В связи с многообразием применяемых в промышленности лаков и красителей могут возникнуть непредвиденные химические реакции и, как следствие этого, ножки при-бора могут оставить невыводимые пятна на мебели или на паркетных полах. Поэтому прибор следует устанавливать на деревянные поверхности только при наличии соот-ветствующей защиты.Внимание: во избежание травм и удара электрическим током следует соблюдать ос-новные правила безопасности, включая и нижеследующие:1. Ознакомьтесь со всеми правилами по технике безопасности и соблюдайте их.2. Осторожно: поскольку настоящие аквариумные внешние фильтры входят в сопри-косновение с водой, необходимо проявлять особую осторожность во избежание удара электрическим током. В описанных ниже случаях не ремонтируйте прибор самостоятельно, а отдавайте его в ремонт специалисту, имеющему особый допуск, или же выбрасывайте его:a) при падении прибора в воду не вытаскивайте его! Сначала следует вынуть все вилки из розетки и только потом извлечь прибор. b) Устанавливайте аквариум и прибор у стенной розетки таким образом, чтобы вода не брызгала на розетку или вилку. Сетевой кабель прибора должен обра-зовывать «петлю», которая предотвращала бы попадание сбегающей по кабелю воды в розетку. c) При намокании розетки или вилки никогда не вытаскивайте вилку! Сначала обе-сточьте контур тока, к которому подключен данный прибор (с помощью предо-хранительного выключателя), и только после этого вынимайте вилку. Проверьте розетку и вилку на наличие воды.3. Под соответствующим надзором настоящим прибором могут пользоваться дети JBL CRISTALPROFI

zh160 старше 8 лет и лица с ограниченными физическими и психическими способностя- ми, с ограниченной сенсорикой, или при отсутствии у них соответствующего опыта и (или) знаний. Для этого им предварительно следует объяснить принцип работы прибора и указать на возможные опасности при его использовании. Настоящий прибор – не игрушка. Детям не следует чистить прибор или осуществлять его техни- ческое обслуживание за исключением случаев, если они старше 8 лет и находятся под присмотром.

4. Если прибором не пользуются, а также перед прикреплением к нему или отсое-

динением от него других элементов или перед чисткой следует всегда отключать прибор от сети. Не вынимайте вилку из розетки за кабель; для этого всегда берите вилку за корпус.

5. Запрещается применение прибора в непредусмотренных целях. Применение ком-

плектующих, не рекомендованных изготовителем, может привести к возникнове- нию опасных ситуаций.

6. Не эксплуатируйте и не храните прибор в незащищенных от мороза местах.

7. Сетевой кабель настоящего прибора замене не подлежит. При наличии по-

вреждений кабеля прибор следует выбросить.

8. Перед началом эксплуатации обратите внимание на безопасную, надежную уста-

9. Прибор не должен работать на сухом ходу.

10. Разрешается эксплуатация прибора только в закрытых помещениях и только в сфе-

11. Перед началом работ с прибором или в аквариуме выключите из сети все электро-

приборы в аквариуме.

12. Запрещается использовать прибор для перекачивания жидкостей с температурой

13. Во избежание удара электрическим током не окунайте прибор, штепсельную вилку

или сетевой кабель в воду или другие жидкости.

14. Бережно храните настоящее руководство!

Утилизация: голову помпы настоящего прибора нельзя выбрасывать с обычным бытовым мусором. Соблюдайте местные правила по утилизации электроприбо-

Содержание: Описание принципа работы стр. 161 Особенности стр. 161 Элементы и их обозначение стр. 162 Технические характеристики стр. 163 Сборка стр. 163 Примечание к мощности прокачивания стр. 167 Обслуживание и уход стр. 167 Что делать, если... стр. 170 Фильтрующий материал для решения конкретных проблем стр. 173161 Описание функции Фильтры «JBL CRISTALPROFI

greenline» очищают аквариумную воду в закрытой системе циркуляции. Встроенная в голову фильтра помпа, не требующая обслуживания, обеспе- чивает непрерывную циркуляцию. Вода из аквариума направляется в ёмкость с филь- трующим материалом, очищается, протекая через фильтрующий материал снизу вверх, и затем возвращается назад в аквариум. Фильтр НЕ засасывает воду самостоятельно. Из- начально находящийся в системе воздух должен быть удалён перед запуском. Это осу- ществляется приведением в действие встроенного устройства для быстрого запуска. Особенности

• Экономия электроэнергии Фильтры «JBL CRISTALPROFI

» серии «greenline» потребляют до 43 % (в зависимо- сти от модели) меньше электроэнергии, чем сравнимые предыдущие модели.

• Мощность и низкий шумовой фон Новая технология изготовления моторов обеспечивает столь же эффективную прокачку воды в вашем аквариуме, как и предыдущие модели. Оптимизированное рабочее колесо насоса с керамическими подшипниками обеспечивает бесшумность работы и износостойкость.

• Редкая очистка Непосредственно под головой помпы расположена комбинированная кор- зинка для фильтрующих материалов II новой конструкции с очень простым доступом к фильтрующему материалу для грубой очистки, обладающему боль- шой площадью. Если регулярно очищать или менять фильтрующий материал для грубой очистки, то для остальных фильтрующих материалов очистка по- требуется редко.

• С высокоэффективными фильтрующими биошариками «JBL MicroMec» Благодаря форме шариков различного диаметра возникает эффект самоочи- щения, благодаря чему данный фильтрующий материал нуждается в очистке лишь через очень длительные промежутки времени. Вместе с легко чистящимся фильтром для грубой очистки основной фильтрую- щий материал может прослужить до одного года.

• Простота запуска, безопасность Встроенное устройство для быстрого запуска обеспечивает простой запуск фильтра без непрактичного подсоса воды. Все части фильтра легко монтируются и сконструированы таким образом, что неправильный монтаж невозможен. Запатентованный [EP 1869973] инновационный блок подсоединения шлангов

zh162 с устройством «аквастоп» препятствует выступанию воды при отсоединении блока от фильтра. Проверено германскими организациями TÜV/GS (Объединение технического

• Поставка в комплекте, готовность к подключению Фильтр полностью готов к подключению и снабжён фильтрующими материала- ми. Фильтрующие материалы подобраны таким образом, что обеспечивается эффективная механическая и биологическая очистка воды. Поэтому вода в вашем аквариуме будет чистой и здоровой. Приложенные комплектующие обеспечивают очень простое подключение фильтра практически в любом аквариуме как с пресной, так и с морской водой. Элементы фильтра и их обозначение

1. Блок подсоединения шлангов с устройством «аквастоп», 1 а средний рычаг

2. Голова помпы 2 a левый запорный рычажок 2 b правый запорный рычажок

3. Профильное уплотнение

4. Комбинированная фильтрационная корзинка II 4 a верхняя часть 4 b нижняя часть

6. Корпус фильтра 6 a скобы

7. Трубка для выпуска воды (к аквариуму) с резьбовым присоединением шланга

9. Удлинительный элемент (2 шт.)

10. Широкоструйная насадка

11. Трубка-флейта (2 элемента)

12. Заглушка на трубку-флейту (уже установлена!)

13. Присоска (5 шт.)

14. Короткий зажим для установки трубки на присоске (5 шт.)

15. Длинный зажим для установки трубки на присоске (5 шт.)

16. Водозаборная трубка (из аквариума), телескопическая,

с резьбовым присоединением шланга

17. Защитная решетчатая насадка на стороне всасывания

18. Шланг (12/16 у моделей CP e402, e702 и e902; 16/22 у модели

CP e1502; 19/25 у модели CP e1902) F1 Фильтрующий материал для грубой очистки: Вспененный материал Т-образный профильный, 15 ppi* F2 Основной биологический фильтрующий материал: Высокоэффективные фильтрующие биошарики «JBL MicroMec»

Основной биологический фильтрующий материал: мат из вспененного материала 25 ppi F4 механический и биологический фильтрующий материал для тонкой очистки: мат из вспененного материала 35 ppi F5 В качестве комплектующих можно приобрести: механический фильтрующий материал для тонкой очистки: ватиновый нетканый материал (2-3 слоя) *ppi: pores per inch; пор на дюйм; 1 дюйм = 2,54 см163 Технические данные:CP e402 greenlineCP e702 greenlineCP e902 greenlineCP e1502 greenlineCP e1902 greenlineмакс. мощность помпы, л/ч 450 700 900 1400 1900Для аквариумов объемом [л]40-120 60-200 90-300 160-600 200-800Длина, ширина, высота, мм*180 x 210 x 180 x 210 x 180 x 210 x 200 x 235 x 200 x 235 x Корпус фильтра, л4,6 6,1 7,6 12 15Фильтрационные корзинки, л / кол-во1,2 / 1 1,2 / 2 1,2 / 3 1,9 / 3 1,9 / 4Комбинированная фильтрационная корзинка II [л]1,1 1,1 1,1 2,3 2,3Фильтрующие материалы (л)2,3 3,5 4,7 8 10Шланг (мм) 12/16 12/16 12/16 16/22 19/25Напряжение, В / частота, Гц230 / 50 (110 / 60)230 / 50 (110 / 60)230 / 50 (110 / 60)230 / 50 (110 / 60)230 / 50 (110 / 60)Потребляемая мощность, Вт4 (4,5) 9 (11) 11 (15) 20 (27) 36Экономия электроэнергии по сравнению с предыдущей модельюВт 4 4 15кВт.ч в год 35 35 131,4€ в год** 7 7 26,28€ в течение гарантийного срока службы**28 28 105,12*включая блок присоединения шлангов** при 0,20 € / кВт.ч

Распаковка и подготовка Осторожно вынуть из упаковки фильтр и отдельно уложенные комплектующие и прове- рить на полноту комплекта. При недокомплекте или наличии повреждений обратитесь в свой специализированный магазин. Откройте все 4 зажима на корпусе фильтра и снимите голову насоса. Все модели внеш- него фильтра «JBL CRISTALPROFI

greenline»серии Х02 оснащены новой комбиниро- ванной фильтрационной корзинкой II с фильтром для грубой очистки, обладающим большой площадью. Тем самым в водораспределительном поддоне, имевшемся в преж-

zh164 них моделях, больше нет необходимости. Достаньте по порядку все фильтрационные корзинки и тщательно промойте все фильтрующие материалы в слегка тёплой водопро- водной воде. После этого установите фильтрационные корзинки в фильтр в исходной последовательности. Примечание: после удаления фильтрующего материала для грубой очистки нижнюю часть комбинированной фильтрационной корзинки II можно отделить от верхней, слегка вдавливая удерживающие выступы в направлении центра корзинки. Сборка производится путем простой установки частей друг на друга. Удерживающие выступы заскакивают в фиксированное положение самостоятельно. Перед установкой головы помпы Вам следует биологически активировать располо- женные в фильтре фильтрующие материалы с помощью фильтрующих бактерий «JBL FilterStart» (продаются в специализированном магазине) следующим образом: Вылейте всё содержимое необходимого количества бутылочек «JBL FilterStart» на фильтрующих материала для грубой очистки в комбинированной фильтрационной

Количество бутылочек «JBL FilterStart»: JBL CristalPro e402: 1 бутылочка JBL CristalPro e702: 1 бутылочка JBL CristalPro e902: 2 бутылочки JBL CristalPro e1502: 3 бутылочки JBL CristalPro e1902: 4 бутылочки Установите голову помпы на корпус фильтра и закройте скобы. При этом обратите вни- мание на правильное расположение всасывающего отверстия головы помпы на отвер- стии комбинированной фильтрационной корзинки II. Примечание: пустые фильтрационные корзинки (за исключением модели e402) можно произвольно менять местами, а комбинированная фильтрационная корзинка может быть установлена только последней сверху. Голову помпы в установленном положении можно поворачивать в любом направлении на 180°. При этом комбинированную филь- трационную корзинку II также следует поворачивать на 180°, чтобы всасывающие от- верстия совпадали. В случае случайной неправильной установки головы помпы скобы на корпусе фильтра закрыть невозможно. В этом случае не прилагайте усилий, а повер- ните либо голову помпы, либо комбинированную фильтрационную корзинку II на 180°. Рекомендация: всегда открывайте и закрывайте скобы, расположенные противополож- но крест-накрест. В этом случае профильное уплотнение в голове насоса изнашивается меньше, а фильтр закрывается особенно плотно.

Присоединение блока подключения шлангов и самих шлангов Установите оба запорных рычажка на голове помпы в положение (●), противоположное маркировке «OPEN», так чтобы канавка на корпусе рычажка находилась в вертикальном положении и смотрела вверх. После этого установите блок подключения шлангов с вытянутым вверх средним рыча- гом в голову помпы и сильно нажмите на него вниз.165 Средний рычаг опустите для фиксации вниз и поверните оба запорных рычажка в поло- жение „OPEN“. Тем самым открываются шаровые клапаны, расположенные в блоке под- ключения шлангов, и блок подключения шлангов невозможно снять, даже приподняв средний рычаг (предохранительная фиксация). Наденьте каждый шланг на привинчиваемое подключение и затяните гайки против часовой стрелки до прочного закрепления шланга.

Установка фильтра на предназначенное место После этого можно устанавливать фильтр на предусмотренное для него место в аквари- умном шкафу или в другом подходящем месте. При этом просим Вас соблюдать следую- щее: при расположении фильтра в аквариумном шкафу разница высот между поверхно- стью воды и дном фильтра должна составлять не более 180 см (у модели e402 - не более 120 см). При расположении фильтра рядом с аквариумом расстояние от поверхности воды до верхней кромки фильтра должно составлять не менее 20 см. ВНИМАНИЕ: эксплуатировать фильтр только в вертикальном положении!

Установка трубок и шлангов Насадите водозаборную корзинку на водозаборную трубку и прикрепите их с помощью присосок и трубных зажимов на внутреннюю стенку аквариума. В зависимости от струк- туры (качества) края аквариума используйте короткие или длинные трубные зажимы. Вытяните телескопическую трубку настолько, чтобы водозаборная корзинка располага- лась примерно на 5 cм выше дна с грунтом. Обе части телескопической трубки изолиро- ваны друг от друга уплотнительным кольцом круглого сечения, чтобы телескопическая трубка не подсасывала воздуха даже при низком уровне воды (напр., в бассейне для

Соедините между собой трубку для вытекания воды, колено и при необходимости труб- ку-флейту и также прикрепите их присосками в аквариуме. Заглушку с трубки-флейты сначала нужно снять, и только после запуска фильтра в эксплуатацию установить на

Важное примечание: разъемные соединения элементов 8 - 12 между собой и с трубкой для выпуска воды (7) НЕ ЯВЛЯЮТСЯ герметичными. Поэтому их можно устанавливать ТОЛЬКО ВНУТРИ аквариума. Во время эксплуатации следите за тем, чтобы вода, возмож- но, выступающая из мест соединений, не попала за пределы аквариума и не нанесла вред мебели и др. имуществу. Рекомендация: в аквариуме с растительностью не рекомендуется применять труб- ку-флейту, поскольку иначе из аквариума будет ненужно удаляться много важного пита- тельного вещества для растений CO

. Оптимальным является использование выпускной трубки с коленом или с широкоструйной насадкой, но при этом выпускное отверстие должно находиться под поверхностью воды, чтобы получить умеренное движение поверхности воды. Используя обе удлинительные части, можно индивидуально устано- вить расстояние от выпускного отверстия к поверхности воды. Соедините шланг от позиции «IN» на блоке подключения шлангов (черное угловое под-

zh166 ключение) с водозаборной трубкой, а шланг от позиции «OUT» (серое угловое подклю- чение) - с трубкой для вытекания воды. Зафиксируйте шланги, завернув гайки против часовой стрелки до прочного закрепления шлангов. Рекомендация: эффективной и элегантной подачи CO

Вы добьетесь путем установки встраиваемого диффузора «JBL ProFlora Direct» в шланг, проходящий от «OUT» в на- правлении аквариума. Кроме того, в этом случае мешающий диффузор не будет нахо- диться в аквариуме. «JBL ProFlora Direct» имеется в продаже в качестве комплектующе- го элемента. Укоротите шланги, насколько это возможно, чтобы избежать их перегибов. Это также облегчает запуск.

Пуск в эксплуатацию Убедитесь, что оба запорных рычажка на голове насоса находятся в положении «OPEN». Во время последующего запуска трубка для вытекания воды с трубкой-флейтой и т. д. должна находиться НАД поверхностью воды, чтобы прибор можно было оптимально освободить от воздуха. Несколько раз нажмите ладонью на кнопку „START“ на голове насоса, пока вода не пот- ечёт в водозаборный шланг (шланг подключен к „IN“). Теперь подождите, пока фильтр полностью не заполнится водой, а вода в шланге к трубке вытекания (шланг подключен к „OUT“) не достигнет одинаковой высоты с уровнем воды в аквариуме. Включите фильтр в электросеть. После подключения вода вытекает из трубки вытека- ния в аквариум. Вначале она может быть смешана с воздухом, который остался между слоями фильтрующего материала. Если слегка встряхнуть фильтр, то воздух освободит- ся и выведется со струёй воды. Примечание: если в аквариуме уже есть фильтр и его предстоит заменить на фильтр «JBL CRISTALPROFI

», то рекомендуется сначала эксплуатировать в этом аквариуме новый фильтр в течение 2-х недель параллельно с имеющимся, и только после этого демонтировать «старый» фильтр. Тем самым обеспечивается оптимальное заселение нового фильтра очищающими бактериями и предотвращается появление опасного нитрита в переходный период. Проверьте все части на герметичность!

Регулирование протока воды По желанию количество протекающей воды может быть отрегулировано запорным рычажком с обозначением «OUT» (серое угловое подключение). Чем дальше поворачи- вается рычажок от маркировки «OPEN», тем меньше воды прокачивает фильтр. Запре- щается регулирование противоположным рычажком! Обратите внимание: не следует ограничивать мощность более чем на половину по следующим причинам: шум при работе прибора может усилиться, срок службы ротора может снизиться, а охлаждение, необходимое для работы головы насоса, не обеспечи- вается надлежащим образом.167 Примечание к мощности прокачивания Для оптимальной и надёжной работы настоятельно рекомендуется применять только оригинальные фильтрующие материалы компании JBL. Приведённые на типовых табличках и на упаковках данные представляют собой, как все технические данные, максимальные ПАРАМЕТРЫ ХОЛОСТОГО ХОДА помпы, без шлан- гов и фильтрующих материалов: CP e402: 450 л/ч CP e702: 700 л/ч CP e902: 900 л/ч CP e1502: 1400 л/ч CP e1902: 1900 л/ч Эти параметры уменьшаются в разной мере при эксплуатации в аквариуме в зависимо- сти от длины шланга и вида фильтрующих материалов. Загрязнение шлангов и фильтру- ющих материалов вызывает дальнейшее снижение мощности. При использовании шланга длиной 1,50 м и эксплуатации с поставляемыми фильтрую- щими материалами в новом состоянии или после очистки достигается примерно следу- ющая мощность: CP e402: 200 – 250 л/ч CP e702: 350 – 400 л/ч CP e902: 380 – 450 л/ч CP e1502: 800 – 900 л/ч CP e1902: 1100 – 1200 л/ч Если эти значения сократятся на ≈ 50 %, то следует очистить фильтрующие материалы и

Обслуживание и уход Внимание: регулярное обслуживание и чистка фильтра обязательны для предот- вращения снижения мощности помпы. Все внешние фильтры «JBL CRISTALPROFI

greenline» заполняются на заводе стандарт- ными фильтрующими материалами, обеспечивающими чистую и здоровую воду в аква- риуме при т. наз. «нормальном режиме эксплуатации». Эти материалы предоставляют очищающим бактериям, принципиально необходимым для разложения вредных ве- ществ, очень хорошую возможность для заселения, а благодаря предварительной меха- нической очистке - способствуют долгой и бесперебойной «службе» таких бактерий. Разумеется, вы можете выбрать фильтрующие материалы соответственно вашим инди- видуальным потребностям и воспользоваться при этом широким ассортиментом филь- трующих материалов компании JBL. Но в зависимости от вида фильтрующего материала это может повлиять на мощность прокачивания воды вашим фильтром и срок службы фильтрующих материалов.

Очистка или замена фильтрующего материала Перед началом любой работы с фильтром всегда выключайте его из розетки! Переведите оба запорных рычажка на голове помпы до упора в положение (●), про- тивоположное маркировке «OPEN». Полностью поднимите средний рычаг блока под- ключения шлангов наверх и нажмите на него до упора. При этом блок подключения шлангов слегка приподнимется из своего гнезда. Потяните блок подключения шлангов наверх. Шаровые клапаны, расположенные в блоке подключения шлангов, тем самым закрываются, и вода остаётся в шлангах. Это исключает незамеченное открывание, напр., детьми, и, как следствие, нежелательное вытекание воды. Откройте все 4 зажима на корпусе фильтра и снимите голову насоса. Достаньте фильтрационные корзинки с фильтрующими материалами и промойте филь- трующие материалы в слегка тёплой воде (25 °C). Никогда не очищайте ВСЕ фильтрую- щие материалы одновременно, потому что при этом вымывается слишком много полез- ных фильтрующих бактерий. Фильтры «JBL CRISTALPROFI

» серии «e-» устроены таким образом, что, как правило, следует очищать только фильтрующий материал для грубой очистки (F1), а остальные фильтрующие материалы - только через более длительные промежутки времени. Рекомендация: не забывайте регулярно чистить все шланги и трубки подходящей щет- кой (напр., «JBL Cleany»), т. к. отложения бактерий на внутренней поверхности резко снижают мощность прокачивания фильтра.

Принцип действия и интервалы замены отдельных фильтрующих материалов (F 1) Фильтрующий материал для грубой очистки производства компании JBL («JBL Vorltermasse») Механический фильтр для грубой очистки из грубого вспененного материала, нарезан- ного в виде T-образного профиля, для улавливания как можно большего количества крупных загрязнений. Этот материал следует менять каждые 2 месяца. Промывание возможно от одного до двух раз. (F2) Высокоэффективные фильтрующие биошарики («JBL MicroMec»): «JBL MicroMec» представляет собой высокопористый биологический фильтрующий ма- териал из спечённого стекла, который благодаря своей особой структуре поверхности и пор наилучшим образом способствует поселению полезных очищающих бактерий. Это обеспечивает эффективное биологическое разложение вредных веществ. Этот ма- териал особенно подходит для долгосрочной интенсивной биологической фильтрации в аквариумах с пресной и морской водой. Благодаря форме шариков различного диа- метра возникает эффект самоочищения. Тем самым в зависимости от степени загрязне- ния каждые 6 - 12 месяцев требуется лишь краткое ополаскивание. Замена материала необходима, когда шарики начинают распадаться. О фильтрующих материалах для решения конкретных проблемных случаев см. главы 12 и 13.169 (F3) Фильтрующий пеноматериал (JBL UniBloc): Среднепористые подушечки из вспененных материалов для эффективной биологиче- ской фильтрации благодаря оптимальным возможностям для заселения их очищаю- щими бактериями. В подушечках имеются вырезы, на место которых можно поставить фильтрующий материал для специальных решений проблем. Осторожная очистка тре- буется примерно каждые 6 месяцев. Замена - после трех- или четырехкратной очистки. Всегда менять или чистить только одну из двух подушечек (поочередно). (F4) Фильтрующий пеноматериал Мелкопористый мат из пеноматериала для нижней части новой комбинированной фильтрационной корзинки II. Этот мелкопористый мат задерживает возможные части- цы загрязнений, которые могут повредить помпу, и осуществляет также и биологиче- скую фильтрацию. Мелкопористый мат следует очищать примерно каждые 4 месяца или по мере необходимости (напр., при снижении мощности прокачивания). Замена - после трех- или четырехкратной очистки. (F1 + F4 = JBL CombiBloc II) (F5) Ватиновый нетканый материал (JBL SymecPad) Эти маты из нетканого материала не входят в стандартное оснащение фильтра и могут быть приобретены в магазине в только качестве комплектующих элементов. Пред- ставляют собой высококачественные маты из нетканого материала для тонкого меха- нического фильтрования. Эти маты можно использовать в любой корзинке фильтра JBL CRISTALPROFI

, но мы рекомендуем использовать их в качестве последней ступени фильтрования, напр., вместо мелкопористого мата из фильтрующего пеноматериала в нижней части комбинированной фильтрационной корзинки II. Вследствие высокой плотности матов SymecPads следует ожидать ускоренного снижения эффективности фильтрования. Поэтому рекомендуется менять или очищать их каждые 2 недели.

Очистка шлангов Шланги зарастают бактериями, которые образуют слизь, что может существенно пре- пятствовать протоку воды. Нарастание водорослей происходит только при сильном освещении. Поэтому шланги следует регулярно очищать щёткой (напр., «JBL Cleany»). Простого промывания водопроводной водой не достаточно!

Очистка ротора и корпуса Поверните крышку корпуса ротора против часовой стрелки в направлении «Open» и снимите крышку, слегка потянув её. Выньте ротор из корпуса. ОСТОРОЖНО: ротор удерживается в корпусе силами магне- тизма. При вынимании ротора следует действовать осторожно, чтобы не повредить

Керамическая ось удерживается двумя резиновыми подшипниками, которые при выни- мании ротора остаются или на оси, или на дне корпуса ротора, или в середине крышки

Очистите корпус ротора, ротор и ось подходящей щёткой и промойте их после этого чистой водой. Известковые отложения можно легко удалить замачиванием в средстве «JBL Clean A» (продается в специализированном магазине). Запрещается окунать голо-

zh170 ву насоса для очистки в воду или другие жидкости. Для очистки поверхности корпуса пользуйтесь влажной салфеткой (напр., «JBL WishWash»). Снова вставьте керамическую ось и ротор в корпус. Следите при этом за наличием и правильным расположением резиновых подшипников для керамической оси. За- тем установите крышку ротора и поверните её легким нажатием вниз в направлении «CLOSE» до упора. Примечание: если потребуется замена ротора в связи с появившимися признаками из- носа, всегда следует менять полный комплект ротора с осью и двумя резиновыми поду- шечками. Только в этом случае обеспечивается безупречная работа и низкий рабочий шум. При изъятии ротора и оси один из резиновых подшипников часто прилипает ко дну корпуса ротора и очень сложно поддается удалению. Для таких случаев компания JBL разработала специальное приспособление, продающееся в специализированных зоомагазинах под названием «Устройство для удаления роторных опор» («Zughilfe für Rotorlager»), к которому также приложена полезная щетка для чистки корпуса ротора.

Запуск в эксплуатацию Установите голову помпы обратно на корпус фильтра и закройте скобы, как описано в разделе (1). Снова установите блок подключения шлангов с расположенными на нём шлангами, как описано в разделе (2). Сначала поверните правый запорный рычажок, а через несколько секунд – левый в направлении „OPEN“ до упора. Если вода не начнёт сама течь в корпус фильтра, то запустите фильтр, как это описано в разделе (5). Включите фильтр в электросеть. Что делать, если... Голова насоса не устанавливается надлежащим образом Причина Устранение Переполнена одна или несколько фильтрационных корзинок или они неправильно составлены друг на друга Не переполнять фильтрационные корзины; следить за их правильной установкой друг на

Всасывающие отверстия головы помпы и комбинированной фильтрационной корзинки II расположены не точно друг над другом. Повернуть голову помпы или комбинированную фильтрационную корзинку II на 180°. Нарушена герметичность фильтра на голове помпы Причина Устранение Зажимы не закрыты или закрыты неправильно Правильно закрыть все зажимы Загрязнено профильное уплотнение Очистить уплотнительные поверхности и смазать обычным вазелином Профильное уплотнение вставлено неправильно, смещено, повреждено или отсутствует. Правильно вставить уплотнение или заменить его171 Негерметичность появляется лишь через некоторое время после ввода в эксплуатацию, как правило, на скобах. Неисправно уплотнение в блоке подсоединения шлангов; заменить блок подсоединения шлангов. Фильтр не работает или не качает воду Причина Устранение Отсутствует электропитание Вставить штепсель в сеть В фильтре нет воды Фильтр не засасывает воду самостоятельно! Нажать на кнопку старта и заполнить фильтр водой (5) Ротор и/или ось вставлены криво, ось сломана, отсутствуют осевые резиновые подшипники, байонетный запор на корпусе ротора расположен неправильно Разобрать, проверить, заменить дефектные части и собрать снова. Следить за правильным расположением оси и байонетного запора. Ротор отсутствует или заблокирован осколками гальки или раковиной улитки или ротор поврежден Очистить корпус ротора, установить исправный ротор Сильно снизилась мощность фильтра Причина Устранение Один или оба запорных рычажка на голове насоса находятся не в положении „OPEN“ Проверить и подкорректировать положение

Загрязнён блок подключения шлангов Снять шланги и подходящей щёткой очистить блок подключения шлангов в установленном положении и с запорными рычажками в положении „OPEN“ Шланги имеют перегибы и т. д. Проверить все шланги на перегибы, закручивания и т. д. Засорилась водозаборная корзинка Очистить водозаборную корзинку Шланги загрязнены отложениями Очистить шланги щёткой Фильтрующий материал сильно загрязнён Почистить фильтрующие массы Фильтрующие массы уложены в сетчатый

Не помещать биологические фильтрующие материалы длительного действия, такие, как например, «JBL MicroMec», «JBL SintoMec» и т. д. в сетчатые мешочки с мелкими ячейками. Для решений особых проблем применять только оригинальные фильтрующие материалы «JBL CristalPro» с наружным краем из соответствующего вспененного материала (раздел D). Фильтрующие материалы очищены недостаточно Вынуть фильтрующие материалы из фильтрационных корзин и очистить их.

zh172 Используются неподходящие фильтрующие

Тонкие фильтрующие материалы, как, например, вату, укладывать в фильтрационные корзинки неплотно, чтобы не препятствовать протоку воды. Загрязнён насос Очистить щёткой (10) (продается в специализированном магазине) насосную камеру, ротор и крышку Недостаточная циркуляция воды Повторить старт (5) Ротор и/или ось вставлены криво, ось сломана, отсутствуют осевые резиновые подшипники, байонетный запор на корпусе ротора расположен неправильно Разобрать, проверить, заменить дефектные части и собрать снова. Следить за правильным расположением оси и байонетного запора. На системе шлангов установлено слишком много комплектующих Комплектующие (напр., стерилизатор «UV-C» и т. д.) снижают проток воды. Снять комплектующие или подключить их через отдельный кругооборот. Воздух в фильтре Причина Устранение Место соединения телескопической трубки находится выше уровня воды При частичной замене воды удалить её только до уровня примерно 5 cм над местом соединения. В противном случае вынуть штепсель из сети. Фильтр установлен слишком высоко Верхняя кромка головы насоса должна находиться не менее чем 20 cм ниже уровня воды; чем больше, тем лучше. Подключение шланга негерметично, подсасывается воздух Проверить все соединения на герметичность и правильную посадку Камень-распылитель воздуха расположен слишком близко к водозаборной трубке При дополнительном подкачивании воздуха через мембранный насос необходимо соблюдать достаточное расстояние между камнем-распылителем воздуха и водозаборной

Перепутаны шланги к „IN“ и „OUT“ Правильно подключить шланги Высокое сопротивление течению воды вследствие загрязнения фильтрующих масс или их загрузки в сетчатый мешочек Очистить фильтрующие материалы, а биологические фильтрующие материалы длительного действия («JBL MicroMec», «JBL SintoMec») не помещать в сетчатые мешочки с мелкими ячейками. Для решений особых проблем применять только оригинальные фильтрующие материалы «JBL CristalPro» с наружным краем из соответствующего вспененного материала (раздел D).173 Трудно повернуть запорный рычажок на голове насоса Причина Устранение Прокладки перестали скользить Демонтировать блок подключения шлангов (7) и сбрызнуть запорные шарики обычным силиконовым маслом. Установить блок подключения шлангов и повернуть запорные рычажки несколько раз в разные направления. Умерли рыбки и (или) помутнела вода Причина Устранение Отравление нитритом вследствие слишком быстрого перехода от «старого» к «новому». Чистящие бактерии были выброшены вместе со старым фильтром. Сначала эксплуатировать параллельно старый и новый фильтры в одном и том же аквариуме в течение 2-х недель или же переложить 1/3 старого фильтрующего материала в новый фильтр. Ни в коем случае не делать одновременно еще и «генеральную уборку» в

Фильтрующие материалы для решения конкретных проблем (продаются в специа- лизированных магазинах)

Фильтрующие материалы для применения в сочетании с наружным краем из вспененного материала. Названные ниже фильтрующие материалы проявляют наилучшую эффективность при сравнительно медленном протекании воды. В фильтрах JBL CRISTALPROFI

серии е- это обеспечивается благодаря двухступенчатому принципу: Фильтрующий пеноматериал F3 (UniBloc) уже разрезан так, что центральную часть овальной формы можно извлечь и заменить специальными фильтрующими материалами в сетчатом мешочке с мелкими ячейками. Это обеспечивает медленное протекание воды через специальные фильтру- ющие массы и оптимальную эффективность очистки; одновременно край из фильтрую- щего пеноматериала F3 лишь минимально тормозит общий проток воды через фильтр. Для этого подходят следующие фильтрующие материалы: Подушечка «JBL CarboMec» Высокоэффективный активированный уголь Удаляет остатки медикаментов, окраску воды и высокомолекулярные загрязнения из пресной и морской воды. Практически не повышает проводимость и содержание фос- фата в воде. Подушечка «JBL PhosEx ultra» Устраняет проблему водорослей путём надёжного удаления фосфата Предотвращает и (или) ликвидирует нежелательное разрастание водорослей путем удаления основного питательного вещества – фосфата – из пресной и морской воды.

zh174 Подушечка «JBL NitratEx» Устранитель нитрата Устраняет нитрат из пресной воды. Препятствует или останавливает нежелательное разрастание водорослей путём надёжного устранения из пресной воды питательного вещества - нитрата. Ионообменная смола, которую можно регенерировать поваренной

Подушечка «JBL ClearMec» Устранитель вредных веществ для получения кристально чистой воды без разрастания

Смесь из глиняных шариков и специальных смол устраняет вредные вещества, такие как фосфат, нитрат и нитрит, из пресной воды и таким образом предотвращает неже- лательное разрастание водорослей. Глиняные шарики благоприятствуют поселению фильтрующих бактерий и дополнительно способствуют биологическому разложению вредных веществ. В результате получается кристально чистая и здоровая вода.

Фильтрующие материалы для применения без наружного края из вспенен- ного материала Описываемые ниже фильтрующие материалы почти не тормозят проток воды в фильтре и поэтому не требуют наружного края из вспененного материала. Их количество точно соответствует размеру фильтрационной корзинки «JBL CRISTALPROFI

» серии e-. JBL MicroMec Высокоэффективные фильтрующие биошарики «JBL MicroMec» представляет собой высокопористый биологический фильтрующий материал из спечённого стекла, который благодаря своей поверхности и структуре пор наилучшим образом способствует поселению полезных фильтрующих бактерий. Это обеспечивает эффективное биологическое разложение вредных веществ. Этот мате- риал особенно подходит для долгосрочной интенсивной биологической фильтрации в аквариумах с пресной и морской водой. Керамические кольца («JBL CerMec») Механический фильтрующий материал, который имеет и биологическое действие вследствие заселения его фильтрующими бактериями. Форма колец помогает направ- лять воду в разные стороны и обеспечивает таким образом оптимальный проток в

JBL TorMec Гранулы активированного торфа для получения естественной тропической воды Гранулы «JBL TorMec Pellets» спрессованы из двух компонентов торфа с различным содержанием перегнойных веществ. Таким образом достигаются быстрое начальное и хорошо дозированное долгосрочное действие. «JBL TorMec» благодаря высокому содержание перегнойных веществ снижает карбонатную жёсткость воды и водородный показатель (pH). Предотвращает образование водорослей, придавая воде легкую окра- ску, которая нейтрализует определённые части светового спектра, как это происходит в естественных тропических водах.175 Гарантия изготовителя Гарантия существует наряду с установленными законом притязаниями покупа- теля по отношению к продавцу на получение товара без каких-либо недостатков и не ограничивает предусмотренных законом претензий по качеству согл. ст. 437 Гражданского кодекса ФРГ (BGB). Мы, компания JBL GmbH & Co. KG, ул. Дизельштр., 3, 67141 Нойхофен, Германия, предо- ставляем конечному покупателю гарантию на отсутствие недостатков и исправность нижеуказанных изделий сроком 2 года, считая со дня покупки. Кроме того, конечному покупателю после успешной регистрации изделия в предусмо- тренный законом двухлетний гарантийный срок по адресу https://www.jbl.de/productregistration предоставляем расширенную гарантию сроком 4 года, считая со дня покупки. JBL CristalPro e402 greenline, JBL CristalPro e702 greenline, JBL CristalPro e902 greenline, JBL CristalPro e1502 greenline, JBL CristalPro e1902 greenline Гарантия не распространяется на изнашивающиеся элементы, такие как уплотни- тельные кольца, рабочее колесо или оси. Гарантия включает по нашему выбору ремонт путем замены изделия (бесплатная поставка равноценного изделия) или его ремонт согласно техническим требова-

На отремонтированные по гарантии или замененные части действует оставшийся срок

Гарантия не включает возмещения прямого или опосредованного косвенного

Гарантия распространяется исключительно на продажи покупателям внутри Евро- пейского Союза. Гарантия прекращает действие, если изделие было подвергнуто покупателем или третьим лицом некомпетентному ремонту, техническому обслуживанию или очистке, умышленному повреждению, а также какому-либо изменению, противо- речащему его назначению. В течение гарантийного срока обращайтесь в свой специализированный мага- зин с предоставлением действительного кассового чека или свяжитесь с нами по
