BEDIENUNGSANLEITUNG Cristalprofi e902 JBL

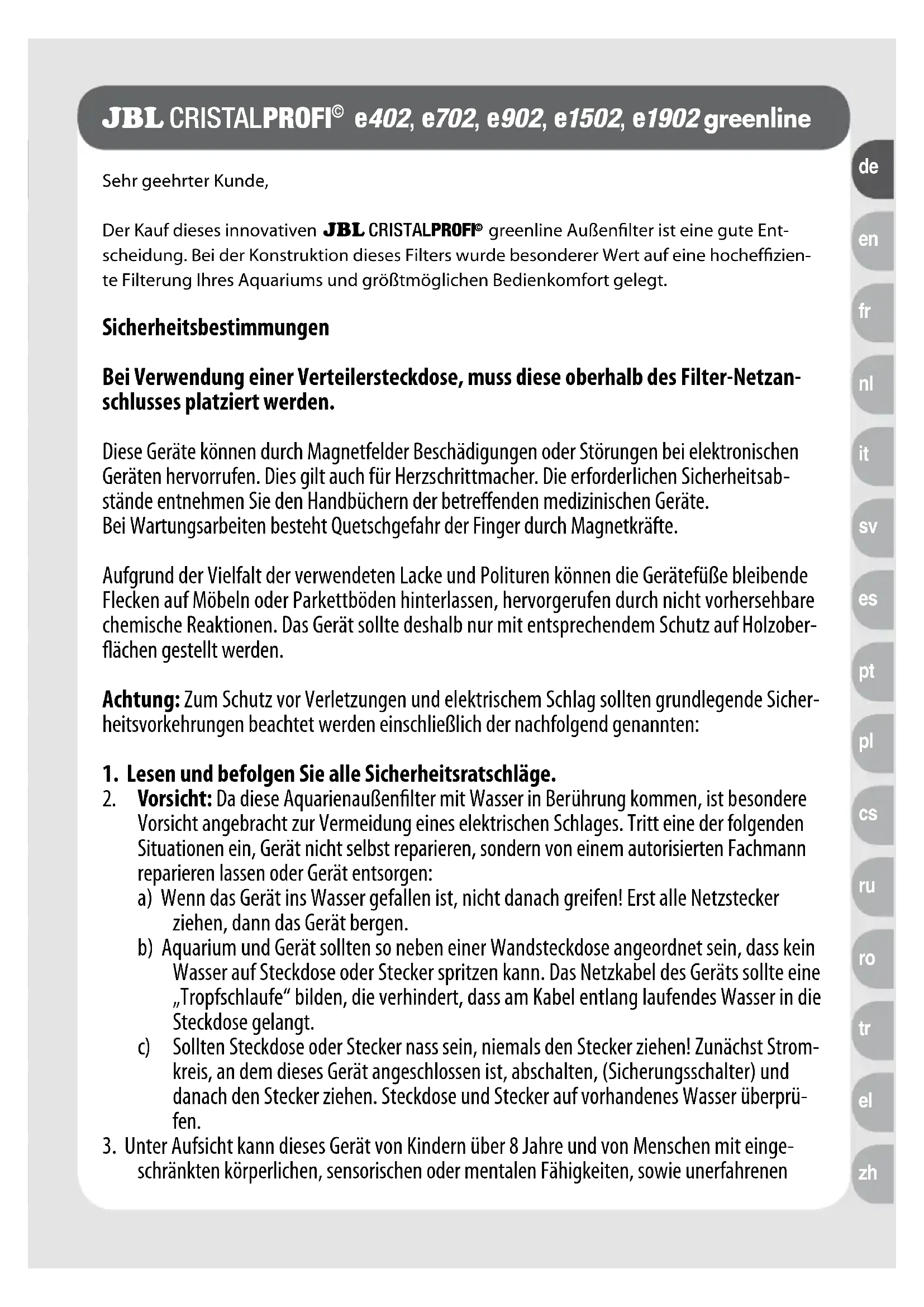

Sehr geehrter Kunde,

Der Kauf these innovativen JBL CRISTALPROF greline AuBenfilter ist eine gute Entscheidung. Bei der Konstruktion these Filters wurde besonderer Wert auf eine hocheffiziente Filterung Ihres Aquariums und großmöglichen Bedienkomfort gelegt.

Sicherheitsbestimmungen

Bei Verwendung einer Verteilersteckdose, muss diese oberhalb des Filter-Netzanschlusses platziert werden.

These Geräte können durch Magnetfelder Beschädigungen oder Störungen bei elektronischen Geräten hervorrufen. Dies gilt auch für Herzschrittmacher. Die erforderlichen Sicherheitsabstände entnehmen Sie den Handbuchern der betreffenden medizinischen Geräte. Bei Wartungsarbeiten besteht Quetschgefahr der Finger durch Magneträfte.

Aufgrund der Vielfalt der verwendeten Lacke und Polituren konnen die Gerätefüge bleibende Flecken auf Möbeln oder Parkettböden hinterlassen, hervorgerufen durch nicht vorhersehbare chemische Reaktionen. Das Gerät sollte deshalb nur mit entsprechendem Schutz auf Holzoberflächen gestellt werden.

Achtung: Zum Schutz vor Verletzungen und elektrischem Schlag sollen den grundlegende Sicherheitsvorkehrungen beachtet werden einschließlich der nachfolgend genommen:

1. Lesen und befolgen Sie alle Sicherheitsratschläge.

1. Vorsicht: Da diese Aquarienaußenfilter mit Wasser in Berührung kommt, ist besondere Vorsicht angebracht zur Vermeidung eines elektrischen Schlages. Tritt eine der folgenden Situationen ein, Gerät nicht selbst reparieren, sondern von einem autorisierten Fachmann reparieren lessen oder Gerät entsorgen:

a) Wenn das Gerät ins Wasser gefallen ist, nicht danach greifen! Erst alle Netzsteckerziehen, dann das Gerät bergen.
b) Aquarium und Gerät sollenn soiben einer Wandsteckdose angeordnet sein, dass kein Wasser auf Steckdose oder Stecker spritzen kann. Das Netzkabel des Geräts sollte eine „Tropfschlaufe" bilden, die verhindert, dass am Kabel entlang laufendes Wasser in die Steckdose gelamt.
c) Sollten Steckdose oder Stecker Nass sein, niemals den Steckerziehen! Zunachst Stromkreis, an dem diesen Gerät angeschlossen ist, abschalten, (Sicherungsschalter) und danach den Steckerziehen. Steckdose und Stecker auf vorhandenes Wasser überprüfen.
3. Unter Aufsicht kann these Gerät von Kindern über 8 Jahre und von Menschen mit eingeschrankten körperlichen, sensorischen oder mentalen Fähigkeiten, sowie unerfahrenen

Menschen verwendet werden. Dafür sollenten sie eine Einführung in die Funktionswise des Geräts entwickeln haben und sich der Gefahren der Anwendung bewusst sein. Das Gerät ist kein Spielzeug. Kinder sollen den das Gerät nicht saubern oder warten, es sei dess, sie sind über 8 Jahre alt und werden beaufsichtigt.

1. Bei Nichtbenutzung, vor dem An- oder Abbau von Teilen oder vor dem Reinigen Gerät immer vom Stromnetz trennen. Stecker nie am Kabel aus der Steckdoseziehen, sondern immer den Stecker anfassen und herausziehen.
2. Das Gerätarf zu keinem anderen als dem vorgesehenen Zweck benutzt werden. Die Verwendung nicht vom Hersteller empfohlener Zubehörteile kann zu gefährlichen Situationen führen.
3. Gerät nicht an frostgefahrdeten Orten betreiben oder aufbewahren.
4. Das Netzkabel diesen Gerätes kann nicht ersetzt werden. Bei Beschädigung des Kabels muss das Gerät entsorgt werden.
5. Vor Inbetriebnahme auf sichere Installation des Gerätes achten.
6. Das Gerätarf nicht trocken laufen.
7. Geratarf nur in Räumen benutzt werden. Nur für aquaristische Verwendungszwecke.
8. Vor Arbeiten am Gerät oder im Aquarium alle elektrischen Geräte im Aquarium vom Stromnetz trennen.
9. Dieses Gerätarf nicht benutzt werden zur Forderung von Flüssigkeiten, die warmer sind als 35^
10. Um einen elektrischen Stromschlag zu vermeiden, tauchen Sie das Gerät, den Netzstecker oder das Netzkabel niemals in Wasser oder andere Flüssigkeiten.
11. These Anleitung gut aufbewahren!

CE, TÜV/GS

Entsorgung: Der Pumpenkopf these Gerätes darf nicht mit dem normalen Hausmull entsorgt werden. Beachten Sie die örtlichen Entsorgungsvorschriften für Elektrogeräte.

Inhaltsverzeichnis

Funktionsbeschreibung		Seite	3
Besonderheiten	Seite	3
Teile und Bezeichnung, Seite 4
Technische Daten	Seite 4
Installation	Seite	5
Hinweis zur Pumpleistung	Seite 8
Wartung und Pflege	Seite 9
Was tun, wenn ...	Seite 12
Filtermassen für Problemlösungen	Seite 14

Funktionsbeschreibung

JBL CRISTALPROFI® greenline reinigen das Aquarienwasser im geschlossenen Kreislaufsystem. Eine im Filterkopf eingebaute, wartungsfreiie Pumpe sorgt für eine permanente Zirkkulation. Das Wasser wird aus dem Aquarium in den Filtermassenbehälter geleitet, wo es die Filtermassen von unter nach oben durchfließt und entsprechend gereinigt anschließend in das Aquarium darüber gefördert wird. Der Filter ist NICHT selbstansaugend. Die anfänglich im System enthaltene Luft muss vor dem Start entfernt werden. Dies geschieht durch Betätigung der eingebauten Schnellstart-Einrichtung.

Besonderheiten

- Energieeffizient

Die Filter der JBL CRISTALPROFI® greenline Serie brauchen bis zu 43% (je nach Modell) weniger Strom als die vergleichbaren Vorgängermodelle.

Leistungsstark, leise

Neue Motorentechnologie ermöglich die gleiche effektive Wasserumwälzung in Ihrem Aquarium wie bei den Vorgängermodellen.

Optimierte Pumpenkreisel mit Keramiklagern sorgen für Laufrufe und Langlebigkeit.

- Selten zu reinigen

Direkt unter dem Pumpenkopf befindet sich ein neu konzipierter Combi-Filterkorb II, in dem die großflächige Vorfiltermasse extrem leicht zugänglich ist. Durch regel – mäßige Reinigung bzw. Austausch der Vorfiltermasse brauchen die restlichen Filtermassen nur solten gereinigt zu werden.

Mit Hochleistungs-Biofilterkugeln JBL MicroMec

Durch die Form als Kugeln mit entsprechlichem Durchmesser entsteht ein Selfstreinigungseffekt. Dadurch braucht diese Filtermasse nur in sehr langen Zeitintervallen gereinigt zu werden.

Zusammen mit dem leicht zu reinigenden Vorfilter sind Standzeiten der Hauptfiltermassen von bis zu einem Jahr möglich.

Einfach zu starten, sicher

Eine eingebaute Schnellstart-Einrichtung ermöglicht kinderleichten Filterstart ohne lästiges Wasseransaugen.

Alle Teile des Filters sind spielend leicht zu montieren und so konstruiert, dass fehlerhafter Zusammenbau ausgeschlossen ist.

Ein patentierter [EP 1869973] innovativer Schlauchanschlussblock mit Wasserstopp verhindert Wasseraustritt beim Abkoppeln des Blockes vom Filter.

TÜV/GS geprüft

- Komplett ausgestattet und anschlussfertig

Der Filter ist komplett anschlussfertig und mit Filtermassen ausgestattet.

Die Filtermassen sind so ausgewählt, dass sie eine effiziente mechanische und biologische Wasserreinigung gewährleisten. So erhält Ihr Aquarium klares und gesundes Wasser.

Das beiliegende Zubehör ermöglich spielend leichten Anschluss an nahezu jedem Süß- und Meerwasseraquarium.

Teile und Bezeichnung

1 Schlauchanschlussblock mit Wasserstopp
1 a Mittelhebel
2 Pumpenkopf 2 a linker Absperrhebel 2 b rechter Absperrhebel
3 Profildichtung
4 Combi-Filterkorb II 4 a Oberteil 4 b Unterveri
5 Filterkorb
6 Filterbehälter 6 a Verschlussclips
7 Wasserauslaufrohr (zum Aquarium) mit Schlauchverschraubung
8 Winkelstück (2 x)
9 Verlägerungsstück (2 x)
10 Breitstrahlrohr
11 Dusenstrahlrohr (2 Teile)
12 Verschluss fur Dusenstrahrhohr (vormontiert!)
13 Saugnapf (5 x)
14 kurzer Rohrclip für Saugnapf (5 x)
15 langer Rohrclip fur Saugnapf (5 x)
16 Ansaugrohr (vom Aquarium), ausziehbar, mit Schlauchverschraubung
17 Ansaugkorb
18 Schlauch ( 12/16 bei CP e402, e702 und e902, 16/22 bei CP e1502, 19/25 bei CP e1902)

F1 Vorfiltermasse: Schaumstoff T-Profil, 15 ppi*
F2 Biologische Hauptfilterasse: JBL MicroMec Hochleistungs-Biofilterkugeln
F3 Biologische Hauptfilterasse: Schaumstoffmatte 25 ppi
F4 Mechanisch-biologische Feinfiltermasse: Schaumstoffmatte 35 ppi
F5 Als Zubehör erhältlich: Mechanische Feinfiltermasse: Wattevlies (2 - 3 Lagen)

*ppi: pores per inch; Poren pro Zoll; 1 Zoll = 2,54 cm

Technische Daten	CP e402 greenline	CP e702 greenline	CP e902 greenline	CP e1502 greenline	CP e1902 greenline
max. Pumpenleistung [I/h]	450 700 900	1400 1900
Für Aquarium [I]	40-120	60-200	90-300	160-600	200-800
L x B x H [mm]*	180 x 210 x	180 x 210 x	180 x 210 x	200 x 235 x	200 x 235 x
	284	350	405	460	564
Filterbehälter [I]	4,6 6,1 7,6 12 15
Filterkorbe [I] / Anzahl 1,2 / 1 1,2 / 2 1,2 / 3 1,9 / 3 1,9 / 4
Combi-Filterkorb [I]	1,1 1,1 1,1 2,3 2,3
Filtermassen [I]	2,3 3,5 4,7 8 10
Schlauch [mm]	12/16 12/16 12/16 16/22 19/25
Spannung[V] /Frequenz [Hz]	230 / 50(110 / 60)	230 / 50(110 / 60)	230 / 50(110 / 60)	230 / 50(110 / 60)	230 / 50(110 / 60)
Leistungsaufnahme[W]	4 (4,5) 9 (11) 11 (15) 20 (27)		36
Energieeinsparung gegenüber Vorgängermodell
W		4	4 15
kWh pro Jahr		35 35	131,4
€ pro Jahr**		7	7	26,28
€ in Garantiezeit**		28 28	105,12
*inclusive Schlauchanschlussblock** bei 0,20 € / KWh

Installation

Auspacken undVBorbereiten

Nehmen Sie Filter und separat beiliegendes Zubehör vorsichtig aus der Packung und prufen Sie es auf Vollständigkeit. Bei Unvollständigkeit oder Beschädigung wenden Sie sich an ihren Fachhändler.

Öffnen Sie alle 4 Verschlussclips am Filterbehälter undnehmen Sie den Pumpenkopf ab. Sämtliche Modèle der JBL CRISTALPROFI® greenline Außenfilter der Serie X02 besitzen einen neuen Combi-Filterkorb II mit großflächigem Vorfilter. Die bei früheren Modellen vorhandene Wasserverteilerplatte entfällt dadurch. Ziehen Sie der Reihe nach alle Filterkorbe Heraus und spulen Sie sämtliche Filtermaterialien unter lauwarmem Leitungsswasser gründlich aus. Platzieren Sie die Filterkorbe wieder in der ursprünglichen Reihenfolge in den Filter.

Hinweis: Nach Entnahme der Vorfiltermasse kann das Unterveril vom Oberteil des Combi-Filterkorbes Il getrennt werden durch leichtes Eindrücken der Haltenasen in Richtung Korb-mitte. Zusammenbau durch einfaches anstecken. Die Haltenasen rasten dann von selbst ein.

Bevor Sie den Pumpenkopf aufsetzen, sollen den Sie die im Filter enthaltenen Filtermassen mit JBL FilterStart Reinigungsbakterien (erhältlich im Fachhandel), wie folgt, biologisch aktivieren:

Entleeren Sie den kompletten Inhalt der erforderlichen Anzahl Flaschen JBL FilterStart in die Vorfilterasse des Combi-Filterkorbes.

Anzahl Flaschen JBL FilterStart:

CristalProfi e402: 1 Flasche

CristalProfi	e702:	1	Flasche
CristalProfi	e902:	2	Flaschen
CristalProfi	e1502:	3	Flaschen
CristalProfi	e1902:	4	Flaschen

Setzen Sie den Pumpenkopf auf den Filterbehälter und schlieben Sie die Verschlussclips. Achten Sie darauf auf korrekten Sitz der Ansaugöffnung am Pumpenkopf auf der des Combi-Filterkorbes II.

Hinweis: Die leeren Filterkorbe sind (ausgenommen e402) beliebig untereinander tauschbar; lediglich der Combi-Filterkorb kann nur als letzter Korb oben eingesetzt werden. Der Pumpenkopf kann in seiner Position beliebig um 180^ gedreht werden. Dabei muss der Combi-Filterkorb II ebenfalls um 180^ gedreht werden, damit die Ansaugöffnungen wieder zueinander passen. Bei versehentlich falsch platziertem Pumpenkopf setzen sich die Verschlussclips am Filterbehälter nicht schlieben. Wenden Sie dann keine Gewalt an, sondern drehen Sie entweder den Pumpenkopf oder den Combi-Filterkorb II um 180^ .

Tipp: Öffnen und schreiben Sie immer kreuzweise gegenüberliegende Verschlussclips. Das schon die Profildichtigung im Pumpenkopf und schließt den Filter besonderss passgenau.

Schlauchanschlussblock und Schläuche anbringen

Drehen Sie die beiden kleinen Absperrhebel auf dem Pumpenkopf in Position (●),die der Markierung „OPEN" gegenüberliegt, so dass die Nut in der Basis der Hebel senkrecht nach oben zeigt.

Setzen Sie den Schlauchanschlussblock mit nach oben gezogenem Mittelhebel in den Pumpenkopf ein und drücken ihm fest nach unten.

Legen Sie den Mittelhebel zur Fixierung nach unter und drehen die beiden kleinen Absper-rhebel in die Position „OPEN". Nun sind die im Schlauchanschlussblock integrierten Kugel-ventile geöffnet und der Schlauchanschlussblock kann auch bei angehobenem Mittelhebel nicht entnommen werden (Sicherheitsabspperrung).

Schieben Sie jeder Schlauch auf einen Schlauchanschluss und drehen Sie die Mutter gegen den Uhrzeigersinn, bis der Schlauch fest sitzt.

Filter an seinen Platz bringen

Nun kann der Filter bereits an seinen vorgesehenen Ort im Aquarienschrank o. Å. gebracht werden. Beachten Sie darauf Folgendes: Bei Unterbringung des Filters im Aquarienschrank darauf der Höhenunterschied zwischen Wasseroberfläche und Filterboden max. 180 cm (bei e402 max. 120 cm) betragen. Bei Aufstellung darüber dem Aquarium sollte ein Abstand von mindestens 20 cm zwischen Wasseroberfläche und Filteroberkante gegeben sein.

ACHTUNG: Filter immer aufrecht stehend betreiben!

4 Rohre und Schläuche anbringen

Steen den Ansaugkorb auf das Ansaugrohr und bringen Sie dies mit Hilfe der Saugnäpfe und Rohrclips an der Innenseite des Aquariums an. Je nach Beschaffenheit des Aquarienrandes verwenden Sie kurze oder lange Rohrclips. Ziehen Sie das Teleskoprohr soweit aus, dass der Ansaugkorb sich ca. 5 cm über dem Bodengrund befindet. Die beiden Teile des Teleskoprohres sind durch einen O-Ring gegeneinander abgedachtet, sodass das Teleskoprohr auch bei niedrigen Wasserständen (z. B. Schildkrötenbecken) keine Luft zieht.

Verbinden Sie Wasserauslaufrohr, Rohrbogen und gegebenenfalls Düstenstrahlrohr miteinander und montieren Sie es ebenfalls mit Saughaltern im Aquarium. Entfernen Sie zunachst den Verschluss des Düstenstrahlrohrs und setzen Sieihn erst wieder ein, wenn der Filter in Betrieb ist. Wichtiger Hinweis: Die Steckverbindungen der Teile 8 - 12 unterinander und mit dem Wasser-auslaufrohr (7) sind NICHT wasserdicht. Sie dürfen deshalb NUR INNERHALB des Aquariums positioniert werden. Achten Sie beim Betrieb darauf, dass eventuell an den Verbindungen austretendes Wasser nicht außerhalb des Aquariums gelangen und Schäden an Möbeln etc. verursachen kann.

Tipp: Bei bepflanzten Aquarien raten wir von der Verwendung des Düsenstrahlrohres ab, da dies unnötig viel des wichtigen Pflanzennährstoffs CO₂ austreiben wurde. Optimal ist die Verwendung des Auslaufrohrs mit Winkelstück oder Breitstrahlrohr, wobei die Austrittsöffnung unter der Wasseroberfläche liegen sollte, um so eine moderate Oberflächenströmung zu erhalten. Durch die beiden Veränderungsstücke kann die Entfernung der Austrittsöffnung zur Wasseroberfläche individuell eingestellt werden.

Verbinden Sie den Schlauch von der Position „IN" am Schlauchanschlussblock (schwarzer Winkelanschluss) mit dem Ansaugrohr und den Schlauch von der Position „OUT" (grauer Winkelanschluss) mit dem Wasserauslaufrohr. Sichern Sie die Schläuche durch Drehen der Muttern gegen den Uhrzeigersinn, bis sie fest sitzen.

Tipp: Eine effektive und eigante CO_2 -Zufuhr erhalten Sie durch den Einbau eines JBL ProFlora Direct Inlinediffusors in den Schlauch, der von "OUT" zum Aquarium verläuft. Außer dem befindet sich so kein störender Diffusor im Aquarium. JBL ProFlora Direct ist als Zubehör im Handel erhältlich.

Schneiden Sie die Schläuche so kurz wie möglich, um Knicke zu vermeiden. Dies erleichtert außer dem den Startvorgang.

5 Inbetriebnahme

Vergewissern Sie sich, dass beiden kleinen Absperrerhebel auf dem Pumpenkopf sich in Stellung „OPEN" befinden. Wahrend des folgenden Startvorgangs muss sich das Wasser-

auslaufrohr mit Düsenstrahlrohr etc. Über dem Wasserspiegel befinden, damit das Gerät optimal entlüftet.

Drücken Sie mit der Handfläche wiederholt auf den „START“-Knopf auf dem Pumpenkopf, bis das Wasser beginnnt in den Ansaugschlauch (Schlauch an „IN“) zu laufen. Warten Sie nun, bis der Filter sich komplett mit Wasser gefüllt hat und das Wasser im Schlauch zum Wasserauslaufrohr (Schlauch an „OUT“) auf gleicher Höhe mit dem Wasserspiegel im Aquarium steht.

Verbinden Sie den Filter mit dem Stromnetz. Das Wasser fliebt nun aus dem Wasserauslaufrohr ins Aquarium. Anfanglich kann es mit Luft vermischt sein, die sich noch zwischen den Lagen des Filtermaterials festgesetzt hatte. Durch leichtes Schütteln des Filters lost sich die Luft und entweicht mit dem Wasserstrom.

Hinweis: Soll an einem Aquarium ein bereits vorhandener Filter durch einen JBL CRISTALPROFI ersetzt werden, empfehlen wir, den neuen Filter zunachst 2 Wochen lang parallel am gleichen Aquarium zu betreiben, bevor der alte abgebaut wird. Dadurch wird eine optima Besiedelung des neuen Filters mit Reinigungsbakterien erreicht und das Auftreten von gefährlichem Nitrit in der Übergangsphase vermieden.

Überprüfen Sie alle Teile auf Dichtheit!

Wasserdurchfluss regulieren

Falls gewündt, kann die Wasserdurchflussmenge am Absperrhebel mit der Bezeichnung OUT (grauer Winkelanschluss) reguliert werden. Je weiter der Hebel von der Markierung "OPEN" weggedreht wird, umso weniger Wasser fordert der Filter. Niemals am gegenüberliegenden Hebel regulieren!

Wichtig: Eine Drosselung der Leistung um mehr als die Hälfte solle aus folgenden Gründen vermieden werden: Das Laufgeräusch kann sich erhöhen, die Lebensdauer des Rotors kann sich verkurzen und die für den Betrieb des Pumpenkopfes erforderliche Kühlung ist nicht mehr safer gewährleistet.

Hinweis zur Pumpleistung

Für eine optimale und zuverlüssige Funktion empfehlen wir dringend, nur JBL Originalfiltermassen zu verwenden.

Die auf den Typenschildern und auf der Packung angegebenen Daten sind, wie technisch üblich, maximale LEERLAUFDATEN der Pumpe, ohne Schläuche und Filtermassen:

CP e402: 450 l/h

CP e702: 700 l/h

CP e902: 900 l/h

CP e1502: 1400 l/h

CP e1902: 1900 l/h

These Daten verringern sich beim Betrieb am Aquarium je nach Schlauchlänge und Filtermassen unterscheidlich stark. Durch Verschmutzung der Schläuche und der Filtermassen findet eine weitere Reduktion staat.

Bei 1,50 m Schlauchlänge und Betrieb mit den mitgelieferten Filtermassen ergibt sich im Neuzustand oder nach Reinigung etwa folgende Leistung:

CP e402: 200 - 250 l/h

CP e702: 350 - 400 l/h

CP e902: 380 - 450 l/h

Wenn diese Werte um ca. 50% nachlassen, sollen den Filtermaterialien und Schläuche gereinigt werden.

Wartung und Pflege

Achtung: Regelmäßige Wartung und Reinigung des Filters ist unbedingt erforderlich, um ein Nachlassen der Pumpleistung zu vermeiden.

Alle JBL CristalProfi greenline Außenfilter sind werkseitig mit einer Standardfulflung an Filtermassen besteht, die sauberes und gesundes Aquarienwasser für den sog. „Normalbetrieb“ sicherstellen. Sie bieten den für den Schadstoffabbau essentiell erforderlichen Reinigungsbakterien sehr gute Ansiedelungsmöglichkeiten und sorgen durch mechanische Vorreinigung darauf, dass diese Bakterien ihren Dienst möglichst lange ungestört durchführten können. Selfstverständlich können Sie die Bestückung mit Filtermassen ihren speziellen Bedürfnissen anpassen und damit auf das umfangreiche Sortiment an JBL Filtermassen zusückgreifen. Je nach Filtermasse kann dies jedoch einen Einfluss auf die Pumpleistung Ihres Filters und die Standzeit der Filtermassen haben.

Reinigung bzw. Austausch des Filtermaterials

Ziehen Sie vor jeder Arbeit am Filter unbedingt den Netzstecker!

Drehen Sie beide kleinen Absperrhebel auf dem Pumpenkopf in die der Markierung „OPEN" gegenüberliegende Position (●) bis zum Anschlag. Ziehen Sie den Mittelhebel am Schlauchanschlussblock ganz nach oben und drückenihn bis zum Anschlag. Dabei wird der Schlauchanschlussblock etwas aus seinem Sitz gehoben. Ziehen Sie den Schlauchanschlussblock nach oben hereaus. Die Kugelventile im Schlauchanschlussblock sind nun geschlossen und halten das Wasser in den Schläuchen. Unbemerktes Öffnen, z. B. durch Kinder, und damit verbundener ungewöllter Wasseraustritt ist ausgeschlossen.

Öffnen Sie die 4 Verschlussclips am Filterbehälter und nehmen Sie den Pumpenkopf ab. Entnahmen Sie die Filterkorbe mit den Filtermassen und waschen die Filtermassen in lauwarmem (25^) Wasser aus. Reinigen Sie niemals ALLE Filtermassen gleichzeitig, da sonst zu weitere nützliche Reinigungsbakterien mit ausgewaschen werden. Die JBL CRISTALPROFI Filter der e-Serie sind so konstruiert, dass in der Regel nur die Vorfiltermasse (F1) gereinigt werden muss und die restlichen Filtermassen nur in größeren Zeitabständen.

Tipp: Vergessen Sie nicht, alle Schläuche und Rohre regelmäßig mit einer passenden Bürste (z. B. JBL Cleany) zu reinigen, da Bakterienablagerungen an der Innenseite die Pumpleistung des Filters drastisch reduzieren.

Funktionsweise und Austauschintervalle der einzelnen Filtermaterialien

(F1) JBL Vorfiltermasse

Mechanisches Vorfiltermaterial aus grobem Schaumstoff als T-Profil zugeschnitten, um möglichst viel groben Schmutz aufnehmen zu konnen. Dieses Material sollte alle 2 Monate ausgewechselt werden. Ein bis zweimaliges Auswaschen ist möglich.

(F2) Hochleistungs-Biofilterkugeln (JBL MicroMec)

JBL MicroMec ist ein hochporöses Biofiltermaterial aus gesintertem Glas, das durch seine besondere Oberflächen- und Porenstruktur die Ansiedelung nützlicher Reinigungsbakterien extrem fördert. So wird ein effektiver biologischer Abbau von Schadstoffen erhölicht. Es eignet sich deshalb besonderss gut zur intensiven biologischen Langzeitfilterung im Süß-und Meerwasseraquarium. Durch die Form als Kugeln mit entsprechlichem Durchmesser entsteht ein Selfstreinigungseffekt. Dadurch ist je nach Schmutzanfall nur alle 6 - 12 Monate nur ein kurzes Absprülen erforderlich. Austausch, wenn die Kugeln beginnen zu zerfallen. Filtermassen für bestimmte Problemlösungen finden Sie in den Kapiteln 12 und 13.

(F3) Filterschaum (JBL UniBloc):

Mittelporige Schaumstoffpads für effektive biologische Filterung durch optimale Ansiedelungsmöglichkeit für Reinigungsbakterien. Die Pads verfügen über einen Ausschnitt, der entnommen werden kann, um an deren Platz Filtermassen für spezielle Problemlösungen zu platzieren. Eine vorsichtige Reinigung ist etwa 6 Monate erforderlich. Austausch nach drei-bis viermaliger Reinigung. Immer nur eines von zwei Pads im Wechsel reinigen bzw. austauschen.

(F4) Filterschaum

Ein feinporiges Schaumstoffpad für den unteren Teil des neuen Combi-Filterkorbs II. Das feinporige Pad hält eventuelle Schmutzpartikel, die der Pumpe schaden konnten, darüber und filtert auch noch biologisch. Reinigung des feinporige Pads etwa alle 4 Monate oder nach Be-darf (z. B. bei Nachlassen der Pumpleistung). Austausch nach drei- bis viermaliger Reinigung. (F1 + F4 = JBL CombiBloc II)

(F5) Wattevliies (JBL SymecPad)

These Vliespads gehören nicht zur Standardausstattung des Filters und sind lediglich als Zubehör im Handel erhältlich. Hochwertige Vliespads zur mechanischen Feinfilterung. Die Pads können in jedem Filterkorb der JBL CRISTALPROF filter eingesetzt werden. Wir empfehlen jedoch den Einsatz als letzte Filterstufe, z. B. als Ersatz für das feinporige Filter-schaumpad im Unterveril des Combi-Filterkorb II. Durch die Feinheit der SymecPads muss mit einem Schnellenen Rückgang der Filterleistung gerechnet werden. Deshalb ist alle 2 Wochen ein Wechsel oder eine Reinigung empfehlenswert.

9 Reinigung der Schläuche

Die Schläuche werden von Bakterien bewachsen, die durch ihre Schleimbildung den Wasserfluss erheblich behindern konnen. Algenbewuchs kommt nur bei starkem Lichteinfall vor. Reinigen Sie deshalb die Schläuche regelmäßig mit einer Reinigungsbürste (z. B. JBL Cleanny). Einfaches Ausspüssen mit Leitungswasser genegt nicht!

10 Reinigung von Rotor und Gehäuse

Drehen Sie die Abdeckung des Rotorgehäuses gegen den Uhrzeigersinn in Richtung „OPEN" und nehmen Sie die Abdeckung durch leichten Zug ab.

Ziehen Sie den Rotor aus seinem Gehäuse. ACHTUNG: Der Rotor wird durch Magnetkraft im Gehäuse gehalten. Gehen Sie beim Herausziehen entsprechend vorsichtig vor und beachten damit, ihre Finger nicht zu verletzen.

Die Keramikachse wird durch zwei Gummilager gehalten, die beim Herausziehen des Rotors entweder an der Achse oder am Grund des Rotorgehäuses bzw. in der Mitte des Gehäusedeckels verbleiben. Reinigen Sie Rotorgehäuse, Rotor und Achse mit einer passenden Reinigungsbürste und spulen Sie diese anschließend mit sauberem Wasser nach. Kalkablagerungen setzen sich durch Einweichen in JBL Clean A (erhältlich im Fachhandel) mühelos entfernen. Tauchen Sie den Pumpenkopf zur Reinigung niemals in Wasser oder andere Flüssigkeiten. Verwenden Sie ein feuchtes Tuch (z. B. JBL WishWash), um die Gehäuseoberfläche zu säubern.

Setzen Sie Keramikachse und Rotor wieder in das Gehäuse ein. Achten Sie damit auf Vorhandensein und korrekten Sitz der Gummilager für die Keramikachse. Setzen Sie die Rotorabdeckung wieder ein und drehen sie unter leichtem Druck nach unten in Richtung „CLOSE" bis zum Anschlag.

Hinweis: Sollte aufgrund von Verschleiberscheinungen ein Auswechseln des Rotors erforderlich sein, muss immer das komplette Set Rotor mit Achse und 2 Gummilager gewechselt werden. Nur so ist eine einwandfrei Funktion und ruhiger Lauf gewährleistet. Beim Herausnahmen von Rotor und Achse bleibt oft ein Gummilager am Grund des Rotorgehauses stecken und ist Dort nur sehr schwer zu entfernen. Dafür hat JBL ein eigenes Spezialwerkzeug entwickelt, das unter dem Name „Zughilfe für Rotorlager" im Zoofachhandel erhältlich ist. Eine nützliche Reinigungsbürste für das Rotorgehäuse liegt dem Werkzeug ebenfalls bei.

11 Filter wieder in Betriebnehmen

Setzen Sie den Pumpenkopf wieder auf den Filterbehälter und schlieben die Verschlussclips, wie unter (1) beschreiben. Setzen Sie den Schlauchanschlussblock mit daran befindlichen Schläuchen wieder ein, wie unter (2) beschreiben. Drehen Sie zunachst den rechten Absperrhebel und eine Sekunden danach den linken in Richtung „OPEN" bis zum Anschlag. Falls das Wasser nicht beginnnt, von selbst in den Filterbehälter zu laufen, starten Sie den Filter, wie unter (5) beschreiben. Verbinden Sie den Filter mit dem Stromnetz.

Was tun gonna ...

Pumpenkopf lassst sich nicht richtig anbringen

Ursache Lösung
Einer oder mehrere Filterkorbe überfüllt oder nicht korrekt aufeinander sitzend	Filterkorbe nicht überfüllen; auf sauberen Sitz übereinander achten
Ansaugöffnungen am Pumpenkopf und Combi-Filterkorb II nicht korrekt übereinander liegend.	Pumpenkopf oder Combi-Filterkorb II um 180° drehen.

Filter am Pumpenkopf undicht

Ursache Lösung
Verschlussclips nicht oder nicht richtig geschlossen	Alle Verschlussclips richtig schreiben
Profildichtigung verschmutzt	Dichtflächen reinigen und mit handelsüblicher Vaseline fetten
Profildichtigung falsch eingelegt, verdreht, beschädigt oder fehl't ganz.	Dichtung korrekt einsetzen oder ersetzen
Undichtigkeit tritt erst weniger Zeit nach Inbetriebnahme auf, in der Regel an den Verschlussclips.	Dichtung im Schlauchanschlussblock defekt, Schlauchanschlussblock tauschen.

Filter lauft nicht oder fordert kein Wasser

Ursache Lösung
Fehlende Stromzufuhr Netzstecker einsteken
Kein Wasser im Filter	Filter ist nicht selbstansaugend! Startknopf betätigten und Filter mit Wasser füssen (5)
Rotor und/oder Achse schräg eingebaut, Achse gebrochen, Gummilager der Achse fehlen, Bajonettverschluss des Rotorgehäuses sitzt nicht korrekt	Auseinander bauen, prüfen, defekte Teile ersetzen und wieder zusammen bauen. Auf korrekten Sitz von Achse und Bajonettverschluss achten.
Rotor fehlt bzw. ist durch Kieskörner, Schneckengehäuse blockiert oder Rotor defekt	Rotorgehäuse reinigen, intakten Rotor einsetzen

Filterleistung hat stark nachgelassen

Ursache Lösung
Einer oder weitere Absperrhebel am Pumpenkopf nicht in Stellung „OPEN“	Hebelstellung prüfen und korrigieren
Schlauchanschlussblock verschmutzt	Schlüche abnehmer und Schlauchanschlussblock in eingebautem Zustand und Absperrhebern in Stellung „OPEN" mit passender Bürste reinigen
Schlüche geknicht etc.	Schlauchinstallation auf Knicke, Verengungen etc. überprüfen.
Ansaugkorb verstoptf Ansaugkorb reinigen
Schläuche verschmutzt durch Ablagerungen Schläuche mit Reinigungsbürste säubern
Filtermassen stark verschmutzt Filtermassen (besondere Vorfiltermasse) reinigen.
Filtermassen in Netzbeutel gefällt	Biologische Langzeitfiltermedien, wie JBL MicroMec, JBL SintoMec etc., nicht in engmaschige Netzbeutel füssen. Für spezielle Problemlösungen nur Original JBL CRISTALPROFIE Filtermassen mit zugehörigem Schaumstofffrand verwenden (Abschnitt D).
Filtermassen nicht richtig gereinigt	Filtermassen aus den Filterkörben entnahmen und reinigen.
Falsche Filtermassen verwendet	Feine Filtermassen, wie Watte, nur lose in die Filterkorbe füssen, damit Wasserfluss nicht behindert wird.
Pumpe verschmutzt	Pumpenkammer, Rotor und Abdeckung mit Reinigungsbürste (Fachhandel) reinigen (10)
Wasser zirkuliert nicht richtig Startvorgang wiederhölten (5)
Rotor und/oder Achse schräg eingebaut, Achse gebrochen, Gummilager der Achse fehlen, Bajonettverschluss des Rotorgehäuses sitzt nicht korrekt	Auseinander bauen, prüfen, defekte Teile ersetzen und wieder zusammen bauen. Auf korrekten Sitz von Achse und Bajonettverschluss achten.
Zu viel Zubehör am Schlauchsystem montiert	Zubehör (z. B. UV-C-Klärer etc.) reduziert den Wasserfluss. Zubehör entfernen bzw. über eigenen Wasserkreislauf betrieben.

Luft im Filter

Ursache Lösung
Verbindungsstelle des Teleskoprohres liegt oberhalb des Wasserspiegels	Beim Teilwasserwechsel Wasser nur bis ca. 5 cm über Verbindungsstelle absaugen. Anderenfalls Netzsteckerziehen.
Filter ist zu hoch platziert	Die Oberkante des Pumpenkopfes sollte mindestens 20 cm unterhalb des Wasserspiegels liegen, je mehresto better.
Schlauchinstallation undicht und saugt Luft	Alle Verbindungen auf Dichtigkeit und korrekten Sitz prüfen
Luftausströmerstein zu nahe am Ansaugrohr	Bei zusätzlicher Luftversorgung über eine Membranpumpe auf ausreichenden Abstand des Ausströmersteins zum Ansaugrohr achten.
Schläuche an „IN“ und „OUT“ vertauscht Schläuche	korrekt anschließen
Hoher Fließenwiderstand durch verschmutzte oder im Netzbeutel befindliche Filtermassen	Filtermassen reinigen und biologische Langzeitfiltermassen (JBL MicroMec, JBL SintoMec) nicht in engmaschige Netzbeutel fällen. Für spezielle Problemlösungen nur Original JBL CRISTALPROFI® Filtermassen mit zugehöriger Schaumstofffrand verwenden (Abschnitt D).

Absperrhebel am Pumpenkopf schwergängig

Ursache Lösung
Dichtungen gleiten nicht mehr	Schlauchanschlussblock ausbauen (7) und die Absperrkugeln mit handelsüblichen Silikonöl einsprühen. Schlauchanschlussblock wieder einbauen und Absperrhebel eineige Male hin- und herbewegen.

Fische tot und/oder Wasser trüb

Ursache Lösung
Nitritvergifting durch zu schllen Wechsel von „alt“ auf „neu“. Reinigungsbakterien mit altem Filter entsorgt.	Alten und neuen Filter zunachst 2 Wochen parallel am gleichen Aquarium betreiben oder 1/3 des alten Filtermaterials in neuen Filter übernehmen. Niemals gleichzeitig auch noch eine „Generalreinigung“ im Aquarium vornehen!

Filtermassen für Problemlösungen (erhaltlich im Fachhandel)

12 Filtermassen mit Schaumstoffrand

Die nachfolgend genannten Filtermassen erreichen ihre Beste Wirksamkeit bei relativ lang-samer Durchströmung. Dies wird in den JBL CRISTALPROFI®-Filtern der e-Serie durch ein Zweistufenprinzip erreicht: Der Filterschaum F3 (JBL UniBloc) ist bereits so zugeschnitten, dass eine ovale Kernzone entnommen und durch Spezialfiltermassen in einem engmaschi-gen Netzbeutel ersetzt werden konnen. So werden die Spezialfiltermassen langsam durchströmt für optimale Wirksamkeit und gleichzeitig wird durch den Rand aus Filterschaum F3 der Gesamtwasserfluss im Filter möglichst weniger gebremst. Folgende Filtermassen sind davon geeignet:

JBL CarboMec - Hochleistungsaktivkohle

Entfernt Medicamentenrückstände, Wasserverfarbungen und hochmolekulare Verunreinigungen aus Süß- und Meerwasser. Nahezu keine Erhöhung von Leitwert und Phosphatgehalt im Wasser. JBL PhosEx ultra - Lös Algenprobleme durch zuverlässige Entfernung von Phosphat Verhindert bzw. beseitigt unerwänschtes Algenwachstum durch Entzug des Hauptnährstoffes Phosphat aus Süß- und Meerwasser.

JBL NitratEx - Nitratentferner

Entfernt Nitrat im Süßwasser. Verhindert bzw. beseitigt unerwänschtes Algenwachstum durch zuverlässige Entführung des Nährstoffes Nitrat im Süßwasser. Austauscherharz, das mit Kochsalz regeneriert werden kann.

JBL ClearMec - Schadstoffferner für kristallklares Wasser ohne Algenprobleme

EEine Mischung aus Tonkugeln und Spezialharzen entfernt die Schadstoffe Phosphat, Nitrat und Nitrit im Süßwasser und beegt so unerwänschtem Algenwachstum vor. Die Tonkugeln begünstigen die Ansiedelung von Reinigungsbakterien und fördern zusätzlich den biologischen Schadstoffabbau. Es entsteht kristallkares und gesundes Wasser.

Filtermassen zur Verwendung ohne Schaumstoffrand

Die nachfolgend genannten Filtermassen bremsen kaum den Wasserfluss im Filter und benötigen deshalb kein den Rand aus Schaumstoff.

JBL MicroMec - Hochleistungs-Biofilterkugeln

JJBL MicroMec ist ein hochporöses Biofiltermaterial aus gesintertem Glas, das durch seine besondere Oberflächen- und Porenstruktur die Ansiedelung nützlicher Reinigungsbakterien extrem fördert. So wird ein effektiver biologischer Abbau von Schadstoffen erhölicht. Es eignet sich deshalb besonderss gut zur intensiven biologischen Langzeitfilterung im Süß-und Meerwasseraquarium.

JBL CerMec - Keramikringe

Mechanisches Filtermaterial, das jeder durch Ansiedelung von Reinigungsbakterien auch biologisch wirkt. Durch die Form als Ringe dient es vor alle dem zu den Wasserfluss in alle Richtungen zu leiten und so eine optimale Durchströmung des Filters zu gewährleisten.

JBL TorMec - Aktivtorpfellets für natürliches Tropenwasser

JBL TorMec Pellets werden aus zwei Torfkomponenten mit entsprechlichem Huminstoff gehalt verpresst. So entstehen eine schnelle Anfangswirkung und eine wohl dosierte Langzeitwirkung. JBL TorMec senkt durch seinen hohen Gehalt an Huminstoffen die Karbonathärte und den pH-Wert. Wirkt algenvorbeugend durch eine leichte Einfarbung des Wassers, die bestimmte Teile des Lichtspektrums Herausfiltert, wie in natürlichen Tropengewässern.

Herstellergarantine

Die Garantie besteht neben den gesetzlichen Ansprüchen des Kunden auf Lieferung einer mangelfreien Ware gegenüber dem Verkäufer und schrankt die gesetzlichen Mängelansprüche aus § 437 BGB nicht ein.

Wir, die JBL GmbH & Co. KG, Dieselstr. 3, 67141 Neuhofen, Germany übernehmen für die nachfolgend genommen Geräte gegenüber dem Endkunden eine Garantie von 2 Jahren ab Kaufdatum für Mängelfreiheit und Funktionsfähigkeit.

Darüber hinaus bieten wir dem Endkunden nach erfolglicher Produktregistrierung binnen der zweijährigen gesetzlichen Gewährleistungsfrist unter

eine erweiterte 4-Jahres-Garantie ab Kaufdatum fur das Gerät an.

JBL CristalProfi e402 greenline, JBL CristalProfi e702 greenline, JBL CristalProfi e902 greenline,

JBL CristalProfi e1502 greenline, JBL CristalProfi e1902 greenline.

Von der Garantie ausgenommen sind Verschleibteile, wie z. B. Dichtringe, Pumpenkreisel oder Achsen.

Die Garantie umfasst die Reparatur nach unserer Wahl durch Ersatz (kostenlose Lieferung eines gleichwertigen Produktes) oder dessen Instandsetzung nach den technischen Erfordernissen.

Für die aufgrund der Garantie standgesetzten oder ersetzten Teile gilt die verbleibende Garantiezeit.

Die Garantie umfasst nicht den Ersatz von unmittelbaren oder mittelbaren Folgeschäden.

Die Garantie gilt ausschließlich für Verkäufe an Kunden innerhalb der Europäischen Union.

Die Garantie erlischt, wenn das Produkt von dem Kunden oder Dritten nicht fachgerecht montiert, gewartet oder gereinigt wurde, vorsätzlich beschädigt sowie in irgendeiner Weise nicht bestimmungsgemäß verändert wurde.

Innerhalb der Garantiedauer wenden Sie sich unter Vorlage eines gültigen Kaufbelegs an ihren Fachhändler oder kontaktieren Sie uns unter

http://www.jbl.de/de/support/service-kundenservice

Dear Customer,

Keramische ringen (JBL CerMec)
