РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EDE1072PDW ELECTROLUX

EDE1072PDW EN Tumble Dryer User Manual 2 FR Sèche-linge Notice d'utilisation 21 RU Сушильный барабан Инструкция по эксплуатации 42CONTENTS

16. ИНФОРМАЦИЯ О ТОВАРЕ В СООТВЕТСТВИИ С ПОСТАНОВЛЕНИЕМ

ЕС 1369/2017.......................................................................................................62 МЫ ДУМАЕМ О ВАС Благодарим вас за приобретение прибора Electrolux. Вы выбрали изделие, за которым стоят десятилетия профессионального опыта и инноваций. Уникальное и стильное, оно создавалось с заботой о вас. Поэтому когда бы вы ни воспользовались им, вы можете быть уверены: результаты всегда будут превосходными. Добро пожаловать в Electrolux! На нашем веб-сайте вы сможете: Найти рекомендации по использованию изделий, руководства по эксплуатации, мастер устранения неисправностей, информацию о техническом обслуживании: www.electrolux.com/webselfservice Зарегистрировать свое изделие для улучшения обслуживания: www.registerelectrolux.com Приобрести дополнительные принадлежности, расходные материалы и фирменные запасные части для своего прибора: www.electrolux.com/shop ПОДДЕРЖКА ПОТРЕБИТЕЛЕЙ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ Мы рекомендуем использовать оригинальные запчасти. При обращении в сервис-центр следует иметь под рукой следующую информацию: модель, продуктовый номер (PNC), серийный номер. Данная информация находится на табличке с техническими данными. Внимание / Важные сведения по технике безопасности. Общая информация и рекомендации Информация по охране окружающей среды www.electrolux.com42Право на изменения сохраняется.

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Прежде чем приступить к установке и эксплуатации прибора внимательно ознакомьтесь с приложенным руководством. Производитель не несет ответственность за какие-либо травмы или ущерб, возникшие вследствие неправильной установки или эксплуатации. Всегда храните эту инструкцию под рукой в надежном месте для последующего использования.

1.1 Безопасность детей и лиц с ограниченными

Существует риск удушья, получения травм или стойких нарушений трудоспособности.

• Данный прибор может эксплуатироваться детьми, если их возраст превышает 8 лет, и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать электроприбор и дающих им представление об опасности, сопряженной с его эксплуатацией.

• Детям в возрасте от 3 до 8 лет, а также лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором, если только за ними не обеспечивается постоянный надзор.

• Детям младше 3 лет запрещается находиться рядом с прибором, если только за ними не обеспечивается постоянный надзор взрослых.

• Не позволяйте детям играть с прибором. РУССКИЙ 43• Храните все упаковочные материалы вне досягаемости детей и утилизируйте материалы надлежащим образом.

• Храните моющие средства вне досягаемости

• Не подпускайте детей и домашних животных к прибору, когда его дверца открыта.

• Если прибор оснащен устройством защиты детей, его следует включить.

• Очистка и доступное пользователю техническое обслуживание прибора не должно производиться детьми без присмотра.

1.2 Общие правила техники безопасности

• Не вносите изменения в характеристики данного

• Если сушильный барабан устанавливается поверх стиральной машины, используйте монтажный комплект Комплект для вертикальной сборки, который можно приобрести в авторизованных магазинах, может использоваться только с приборами, которые перечислены в поставляемых вместе с принадлежностью инструкциях. Внимательно изучите их перед установкой (см. Вкладыш с инструкцией по установке).

• Не устанавливайте прибор за дверью, запираемой на замок, за раздвижной дверью или за дверью с петлями, расположенными на противоположной стороне по отношению к петлям на дверце прибора, что могло бы помешать полному открыванию дверцы прибора.

• Вентиляционное отверстие в днище не должно перекрываться ковровым покрытием, ковриком, подставкой или любым иным напольным

• ПРЕДУПРЕЖДЕНИЕ: Подключение прибора к электросети не должно выполняться через www.electrolux.com44внешние коммутирующие устройства, например, таймеры, а также через цепи, которые регулярно подключаются и отключаются поставщиком электроэнергии.

• Вставляйте вилку сетевого кабеля в розетку только по окончании процесса установки прибора. Проверьте, чтобы после установки был обеспечен доступ к вилке сетевого шнура.

• Обеспечьте хорошую вентиляцию в помещении, где установлен прибор, чтобы избежать обратного притока нежелательных газов в помещение, создаваемого устройствами, в которых происходит сгорание газа или других видов топлива (включая

• Запрещается отводить выпускаемый прибором воздух в вытяжную систему, используемую для любых приборов, в которых происходит сжигание газа или иных видов топлива.

• В случае повреждения кабеля электропитания во избежание поражения электрическим током он должен быть заменен изготовителем, авторизованным сервисным центром или специалистом с аналогичной квалификацией.

• Не превышайте максимально допустимую загрузку в 7 кг (см. Главу «Таблица программ»).

• Не используйте прибор для вещей, подвергшиеся чистке с помощью промышленных химикатов.

• Убирайте ворс, скопившийся вокруг прибора, а также элементы упаковки.

• Не используйте прибор без фильтра. После каждого использования или перед ним очищайте фильтр для ворса.

• Не сушите в сушильном барабане нестиранные

• Перед тем, как сушить в сушильном барабане вещи, загрязненные такими веществами, как кулинарный жир, ацетон, спирт, бензин, керосин, РУССКИЙ 45пятновыводители, скипидар, воск и средства для удаления воска, их следует выстирать в горячей воде с увеличенным количеством стирального

• Нельзя сушить в сушильном барабане изделия из вспененной резины (латексная губка), шапочки для душа, водостойкие текстильные изделия, изделия на резиновой основе, а также одежду и подушки со вставками из вспененной резины.

• Смягчители для ткани и другие подобные средства следует использовать в соответствии с указаниями их изготовителей.

• Извлекайте из вещей все предметы, которые могли бы стать причиной возгорания, например, зажигалки или спички.

• ВНИМАНИЕ: Никогда не останавливайте сушильные барабан до завершения цикла сушки за исключением случая, когда белье быстро вынимается и расстилается для обеспечения рассеивания тепла.

• Перед выполнением любых операций по чистке и уходу выключите прибор и извлеките вилку сетевого шнура из розетки.

• Удалите всю упаковку.

• Не устанавливайте и не подключайте прибор, имеющий повреждения.

• Следуйте приложенной к прибору Инструкции по установке.

• Никогда не забывайте о мерах предосторожности при его перемещении: прибор имеет большой вес. Всегда используйте защитные перчатки и закрытую

• Не устанавливайте и не эксплуатируйте прибор в помещениях с температурой ниже 5°C или выше 35°C.

• Пол на месте установки прибора должен быть ровным, прочным, чистым и не бояться нагрева.

• Убедитесь, что между днищем прибора и полом имеется достаточная вентиляция.

• Во время перемещения прибор должен всегда находиться в вертикальном положении.

• Задняя сторона прибора должна находиться у стены.

• После установки прибора в рабочее положение при помощи спиртового уровня убедитесь в том, что прибор выровнен надлежащим образом. В противном случае отрегулируйте соответствующим образом высоту ножек. www.electrolux.com462.2 Подключение к электросети

Существует риск пожара и поражения электрическим

• Прибор должен быть заземлен.

• Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.

• Включайте прибор только в установленную надлежащим образом электророзетку с защитным контактом.

• Не используйте тройники и удлинители.

• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за саму вилку.

• Не беритесь за кабель электропитания или за его вилку мокрыми руками.

Существует риск травмы, поражения электрическим током, пожара, получения ожогов или повреждения

• Данный прибор предназначен только для бытового применения.

• Не сушите поврежденные (порванные, потертые) изделия с набивкой или вставками.

• Если при стирке белья использовался пятновыводитель, выполните дополнительный цикл полоскания прежде чем запускать цикл сушки.

• Сушите только ткани, которые подходят для сушки в приборе. Следуйте указаниям по чистке на

• Не пейте конденсат/ дистиллированную воду и не готовьте на них пищу. Это может причинить вред здоровью людей и домашних животных.

• Не садитесь и не вставайте на открытую дверцу прибора.

• Не сушите в приборе неотжатые

Это может привести к повреждению прибора или

• Не используйте для очистки прибора подаваемую под давлением воду или пар.

• Протирайте прибор мягкой влажной тряпкой. Используйте только нейтральные моющие средства. Не используйте абразивные средства, абразивные губки, растворители или металлические предметы.

Существует опасность травмы или удушья.

• Отключите прибор от электросети и водопроводной сети.

• Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

• Удалите защелку дверцы, чтобы дети или домашние животные не оказались заблокированными в

• Утилизируйте прибор в соответствии с местными требованиями к утилизации отработанного электрического и электронного оборудования (WEEE). РУССКИЙ 473. ОПИСАНИЕ ИЗДЕЛИЯ

Дверца прибора (с изменяемой стороной навески)

Боковое/заднее вентиляционное

Табличка с техническими данными www.electrolux.com484. ПРИНАДЛЕЖНОСТИ

4.1 Комплект для установки

приборов один на другой Наименование изделия: SKP11. Имеется в продаже в ближайшем авторизованном магазине. Комплект для вертикальной сборки может использоваться только со стиральными машинами, перечисленными в буклете. См. приложенный буклет. Внимательно прочитайте инструкцию, прилагаемую к комплекту.

Наименование изделия: PDSTP10. Имеется в продаже в ближайшем авторизованном магазине. Предназначен для установки прибора на более высоком уровне для облегчения загрузки и выгрузки белья. Ящик может быть использван для хранения белья (например, полотенец), моющих средств и т.д., а также в других целях. Внимательно прочитайте инструкцию, прилагаемую к данной дополнительной принадлежности.

4.3 Набор для вентиляции

Универсальный набор для сушильных барабанов с вентиляцией для установки в случае, когда вывод вентиляции наружу невозможен. Контейнер собирает ворс и конденсат, не допуская образования загрязнений и защищая помещение, в котором установлен сушильный барабан, от

Внимательно прочитайте инструкцию, прилагаемую к комплекту. РУССКИЙ 495. ПАНЕЛЬ УПРАВЛЕНИЯ

Селектор программ и выключатель «ВЫКЛ»

Индикаторы: Drying (Сушка), Cooling (Охлаждение), End/ Anticrease (Окончание/ Антисминание), Фильтр

Кнопка Отсрочка пуска

Программы Тип загрузки

Очень сухое Степень сушки: очень сухое. 7 кг/

Степень сушки: сухое. 7 кг/

2)3) Степень сушки: в шкаф. 7 кг/ Влажное белье Степень сушки: ткани, подлежащие

Степень сушки: для белья, подлежа‐ щего глажке. 7 кг/

Очень сухое Степень сушки: очень сухое. 3 кг/ www.electrolux.com50Программы Тип загрузки

Степень сушки: в шкаф. 3 кг/

Степень сушки: для белья, подлежа‐ щего глажке. 3 кг/ 30' Программа с заданным временем для сушки отдельных вещей. 1 кг/

Смесовые ткани Ткани из хлопка и синтетики. Про‐ грамма с низкой температурой. Щадя‐ щая программа с сушкой теплым воз‐

3 кг/ Легкая глажка Простой уход за бельем, которому требуется минимум глажки. Результа‐ ты сушки могут различаться в зависи‐ мости от типа и вида ткани. Перед за‐ грузкой встряхните каждое загружае‐ мое изделие. По завершении про‐ граммы быстро сразу же извлеките вещи из барабана и повесьте их на

Повседневная одежда, например, джинсы, свитера из тканей различной толщины (например, на воротнике, манжетах и швах). 7 кг/ Шерсть Освежить Программа, предназначенная для то‐ го, чтобы освежить шерстяные вещи. Шерстяные изделия становятся мяг‐ кими и уютными. Извлеките одежду немедленно по окончании работы

Программа, предназначенная для то‐ го, чтобы освежить белье после хра‐

Максимальный вес приведен для сухих вещей.

Хлопок В шкаф ECO является стандартной программой для хлоп‐ ка в соответствии с постановлением комиссии ЕС №392/2012. Она подходит для су‐ шки белья из хлопки обычной степени влажности и является наиболее энергоэффек‐ тивной программой для сушки влажного белья из хлопка.

Только для тестирующих организаций: стандартные программы для тестирова‐ ния приведены в документации EN 61121. РУССКИЙ 517. РЕЖИМЫ

Эта функция позволяет выбрать программу щадящей сушки при низкой температуре. Используйте эту функцию с тканями, на этикетке которых имеется (например, акрил или вискоза).

Увеличение стандартного времени фазы «антисминание» (30 минут) по окончании цикла сушки до 90 минут. По окончании фазы сушки барабан время от времени вращается, не допуская образования на одежде складок. При выполнении фазы «Антисминание» белье можно вынуть из сушильного барабана.

звуковые сигналы выдаются в следующих случаях:

• начало и окончание этапа «антисминание»

• прерывание цикла. По умолчанию звуковая сигнализация включена. При помощи данной функции можно включать и отключать звуковую сигнализацию. Опцию Зуммер можно задавать для любой

Одновременно с программой можно выбрать одну или более опций. Для их включе‐ ния или выключения нажмите на соответствующий сенсор.

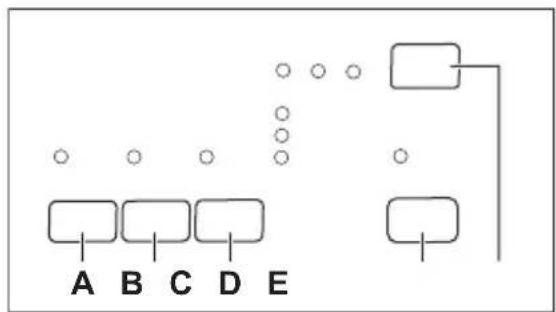

A B C D E A. Кнопка Щадящая сушка B. Кнопка Антисминание C. Кнопка Зуммер D. Кнопка Пуск/Пауза E. Кнопка Отсрочка пуска

8.1 Настройка уровня

остаточной влажности белья Для изменения уровня остаточной влажности белья:

1. Для выбора программы

воспользуйтесь селектором

2. Подождите приблизительно 8

3. Одновременно нажмите и

удерживайте кнопки (B) и (D). Загорится один из данных индикаторов:

• Окончание/Антисминание – максимально сухое белье

• Охлаждение – более сухое

• Окончание/Антисминание и Охлаждение стандартный уровень сухости белья

4. Многократным нажатием кнопки

(D) добейтесь включения индикатора требуемого уровня.

5. Для подтверждения настройки

одновременно нажмите и удерживайте примерно 2 секунды кнопки (B) и (D).

8.2 Зуммер постоянно

Для включения или выключения звуковых сигналов одновременно нажмите и удерживайте примерно 2 секунды сенсорные поля (A) и (B).

9. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

Перед первым использованием

• Протрите сушильный барабан влажной тряпкой.

• Запустите 1-часовую программу с влажным бельем. РУССКИЙ 5310. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

10.1 Запуск программы без

1. Подготовьте вещи и загрузите их в

ПРЕДУПРЕЖДЕНИЕ Убедитесь, что при закрывании дверцы белье не оказалось зажато между дверцей прибора и резиновым уплотнением.

2. Выберите подходящую программу

и функции в соответствии с типом

3. Нажмите сенсорную кнопку Пуск/

Начнется выполнение программы.

10.2 Запуск программы с

1. Выберите подходящую программу

и функции в соответствии с типом

2. Для изменения установки нажмите

на кнопку отсрочки пуска нужное количество раз. Пуск программы можно отсрочить на 3, 6 или 8

3. Нажмите на кнопку Пуск/Пауза.

При каждом добавлении 3 часов меняется состояние светодиодов (9 час, 6 час и 3 час).

10.3 Изменение выбранной

1. Поверните селектор программ в

2. Задайте программу.

10.4 По окончании программы

По окончании выполнения программы:

• Выдается прерывистый звуковой

• Загораются индикаторы End/ Anticrease (Окончание/ Антисминание), .

• Светится индикатор Пуск/Пауза. Прибор продолжает выполнять этап «антисминание» еще примерно 30

Этап «антисминание» позволяет удалить складки с белья. Белье можно извлечь до окончания работы этапа «антисминание». Для оптимальных результатов рекомендуется извлекать белье, когда данный этап почти или окончательно

По окончании выполнения этапа «антисминание»:

• Загораются индикаторы End/ Anticrease Окончание/ Антисминание, Фильтр.

1. Поверните селектор программ в

2. Откройте дверцу прибора.

4. Закройте дверцу прибора.

Всегда очищайте фильтр и опорожняйте резервуар для воды по окончании программы.

Для снижения энергопотребления данная функция автоматически выключает прибор:

• Спустя пять минут, если потребитель не запустил

• Через пять минут по окончании

10.6 Световые индикаторы

Эти индикаторы указывают на следующие функции

• Drying (Сушка) : Этот индикатор информирует о том, что прибор выполняет этап сушки. www.electrolux.com54• Cooling (Охлаждение): этот индикатор информирует о том, что прибор производит фазу охлаждения.

• End/Anticrease (Окончание/ Антисминание) : этот индикатор информирует о том, что прибор выполняет этап «антисминание».

• Фильтр : этот индикатор загорается по окончании программы, чтобы напомнить о необходимости очистить фильтры от загрязнений.

11.1 Подготовка белья

• Застегните пуговицы или иные крепления пододеяльников.

• Не сушите завязки или ленты (например, тесемки фартука) в свободном виде. Завяжите их до запуска программы.

• Извлеките все содержимое из

• Выверните вещи с подкладкой из хлопка наизнанку. Сторона из хлопка должен оказаться снаружи.

• Всегда выбирайте программу, подходящую к типу белья.

• Не загружайте вещи из светлых тканей вместе с вещами насыщенных цветов.

• Для вещей из трикотажа и хлопка, а также для вязаных изделий используйте соответствующую программу, чтобы уменьшить

• Не превышайте максимально допустимую загрузку, приведенную в Главе «Программы» или отображающуюся на дисплее.

• Сушите только изделия, для которых допускается сушка в сушильном барабане. Руководствуйтесь информацией на ярлыках изделий.

• Не сушите вместе большие и маленькие вещи. Маленькие вещи могут запутаться в больших и остаться влажными. Ярлык изде‐

Белье, пригодное для барабанной сушки. Белье, пригодное для барабанной сушки при высоких темпе‐

Белье, пригодное для барабанной сушки только при низких температурах. Белье, непригодное для барабанной сушки.

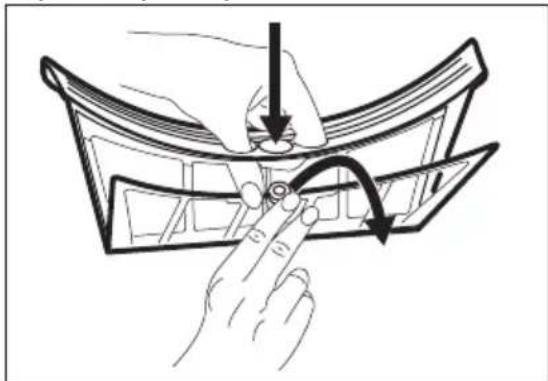

12.1 Очистка фильтра

В конце каждого цикла загорается индикатор фильтра, чтобы напомнить о необходимости очистки фильтра. Фильтр собирает ворс. Ворс образуется при сушке одежды в сушильном

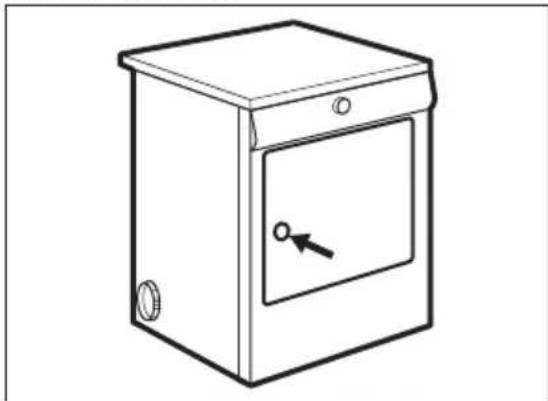

РУССКИЙ 551. Откройте дверцу.

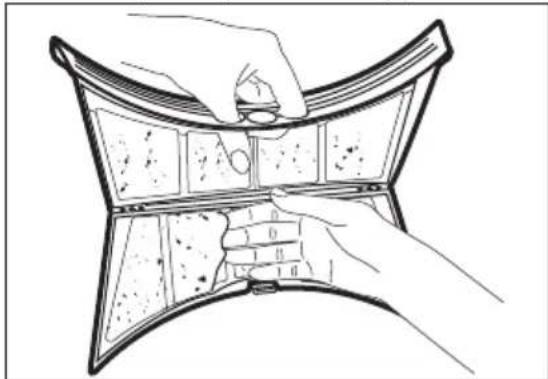

4. Очистите фильтр влажной рукой.

6. Удалите ворс из гнезда для

фильтра. Для этого можно использовать пылесос.

7. Установите фильтр в гнездо для

12.2 Чистка барабана

Перед очисткой отключите прибор от электросети. Для мытья внутренней поверхности барабана и его ребер используйте нейтральное моющее средство. Протрите вымытые поверхности мягкой тряпкой. ПРЕДУПРЕЖДЕНИЕ Не используйте для чистки барабана абразивные материалы или металлические губки.

управления и корпуса Для мытья панели управления и корпуса используйте нейтральное моющее средство. Для очистки используйте влажную тряпку. Протрите вымытые поверхности мягкой тряпкой. ПРЕДУПРЕЖДЕНИЕ Не используйте средства для мытья мебели и чистящие вещества, которые могут вызвать

www.electrolux.com5613. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Неисправность Возможное решение Прибор не включается. Убедитесь, что вилка сетевого шнура вставлена в розетку электропитания. Проверьте предохранитель на домаш‐ нем распределительном щите. Программа не запускается. Нажмите на Пуск/Пауза. Убедитесь, что дверца прибора закры‐

Дверца прибора не закрывается. Убедитесь, что фильтр установлен

Убедитесь, что белье не оказалось за‐ жатым между дверцей прибора и рези‐ новым уплотнением. Дисплей показывает большую продол‐ жительность программы.

Убедитесь, что вес белья соответ‐ ствует продолжительности программы. Убедитесь, что фильтр не требует

Белье слишком мокрое. Снова отожми‐ те белье в стиральной машине. Позаботьтесь о том, чтобы температу‐ ра в помещении не была слишком вы‐

Дисплей показывает короткую продол‐ жительность программы. Задайте программу Время сушки или Очень сухое. На дисплее отображаются Err

Если Вы захотите задать новую про‐ грамму, выключите и включите прибор. Убедитесь, что выбранные функции применимы к заданной программе. На дисплее отображаются (напр., E51

Выключите и включите прибор. Запу‐ стите новую программу. Если неис‐ правность появится снова, обратитесь в сервисный центр.

По истечении примерно 5 часов работа программы автоматически завершается

только сушильные барабаны с дисплеем Результаты сушки неудовлетворительны

• Неверный выбор программы.

• Слишком много белья в приборе.

• Неверная настройка датчика проводимости.

• Засорены вентиляционные щели. РУССКИЙ 5714. ТЕХНИЧЕСКИЕ ДАННЫЕ Высота x ширина x глубина 850 x 600 x 600 мм (максимум 630 мм) Макс. глубина с открытой дверцей при‐

1090 мм Макс. ширина с открытой дверцей при‐

950 мм Регулируемая высота 850 мм (+ 15 мм – регулировка высоты

Объем барабана 108 л Максимальная загрузка 7 кг Напряжение 230 В Частота 50 Гц Уровень шума 66 дБ Полная мощность 2600 Вт Класс энергопотребления C Энергопотребление при использова‐ нии стандартной программы для хлоп‐ ка при полной загрузке

4,25 кВт·ч Энергопотребление при использова‐ нии стандартной программы для хлоп‐ ка при частичной загрузке.

2,35 кВт·ч Годичное энергопотребление

510,00 кВт·ч При оставлении во включенном со‐

0,90 Вт Энергопотребление в состоянии «вы‐

0,10 Вт Тип использования Бытовой Допустимая температура окружающей

от +5°C до +35°C www.electrolux.com58Защита от проникновения твердых ча‐ стиц и влаги обеспечивается защитной крышкой. Исключения: низковольтное оборудование не имеет защиты от

В соответствии с EN 61121. 7 кг изделий из хлопка на скорости отжима 1000 об/мин.

В соответствии с EN 61121. 3,5 кг изделий из хлопка на скорости отжима 1000 об/

Годовое энергопотребление в кВт·ч из расчета 160 циклов сушки с использованием стандартной программы для хлопка при полной и частичной загрузке и потреблении, рассчитанном для энергосберегающих режимов. Фактическое энергопотребление при конкретном цикле будет зависеть от того, как используется прибор (ПОЛОЖЕНИЕ ЕС №392/2012).

В соответствии с EN 61121. Информация, приведенная в таблице выше, соответствует постановлению еврокомиссии 392/2012 введении в действие директивы 2009/125/EC.

14.1 Данные по потреблению энергии

Отжим при / остаточная влаж‐

Хлопок Eco 7 кг В шкаф 1400 об/мин / 50% 100 мин 3,70 кВт·ч 1000 об/мин / 60% 115 мин 4,25 кВт·ч Под утюг 1400 об/мин / 50% 75 мин 2,55 кВт·ч 1000 об/мин / 60% 87 мин 3,20 кВт·ч Хлопок Eco 3,5 кг В шкаф 1400 об/мин / 50% 61 мин 2,05 кВт·ч 1000 об/мин / 60% 70 мин 2,35 кВт·ч Синтетика 3 кг В шкаф 1200 об/мин / 40% 40 мин 1,20 кВт·ч 800 об/мин / 50% 46 мин 1,47 кВт·ч

В случае неполных загрузок время цикла короче и прибор использует меньше элек‐ троэнергии.

Ненадлежащая температура окружающего воздуха или недостаточный отжим бе‐ лья может привести к удлинению времени цикла и повысить энергопотребление. РУССКИЙ 5915. УСТАНОВКА

ПРЕДУПРЕЖДЕНИЕ Перед включением прибора следует удалить все элементы его защитной упаковки.

1. Откройте загрузочную дверцу.

2. Удалите липкую ленту с верхней

части барабана внутри прибора.

3. Удалите из прибора рукав из

пленки и прокладку из полистирола.

15.2 Вентиляционный шланг

Что касается самого вывода, если Вы решили установить его стационарно на стенной/ оконной решетке, обратитесь в соответствующую сервисную компанию, которая может предоставить вам необходимые монтажные материалы и помощь в

Убедитесь, что общая длина вентиляционной трубы не превышает 2 м, и что на ней имеется не более двух сгибов.

Ни в коем случае не подсоединяйте вентиляционную трубу к кухонной вытяжке, дымоходной трубе или вытяжной трубе, предназначенной для отвода продуктов горения

Для исключения проблем с образованием конденсата необходимо, чтобы к сушильному барабану была подсоединена гибкая труба для отвода воздуха - выше уровня установки кухонных приборов; www.electrolux.com60рекомендуется отвод воздуха за пределы кухни. Для предотвращения перегрева прибора необходимо избегать блокирование отверстия вывода пара какими-либо предметами. То есть, в случае стационарного крепления трубы к внешней стене или потолочному перекрытию, необходимо обеспечить пропускную мощность не менее 150 м3/ч. Если сушильный барабан установлен рядом с кухонными приборами, убедитесь в том, что вентиляционная труба не передавлена. Если труба частично сдавлена, эффективность сушки будет снижена, что приведет к увеличению времени сушки и повышению расхода электроэнергии. Если труба передавлена полностью, могут срабатывать установленные в приборе автоматические предохранители. Сушильный барабан следует использовать при температуре в помещении от +5°C до +35°C; температура вне этого диапазона может отрицательно сказаться на эффективности работы

При большой длине трубы и низкой температуре в помещении влажный воздух может конденсироваться внутри трубы. Это нормально. Чтобы избежать скопление в трубе конденсатной воды, в трубе рекомендуется просверлить маленькое отверстие (3 мм) в самой нижней точке трубы и поместить под ней небольшой резервуар (см. рисунок, пункт B).

Имеется 3 вентиляционных отверстия: слева, справа и

1. Вытяните наружу кольцевую гайку

A из вентиляционного отверстия, расположенного на задней

2. Накрутите кольцевую гайку на

трубу и вставьте ее на место. РУССКИЙ 61A

3. Неиспользуемые вентиляционные

отверстия должны быть с крышками-заглушками, идущими в

15.3 Изменение направления

открывания дверцы Для более удобного проведения загрузки и разгрузки белья можно перенавесить дверцу на другую сторону. Перенавешивание дверцы на другую сторону должен выполнять только уполномоченный специалист. Обратитесь в авторизованный сервисный центр. Перенавешивание дверцы на другую сторону выполняется специалистом за Ваш

16. ИНФОРМАЦИЯ О ТОВАРЕ В СООТВЕТСТВИИ С

ПОСТАНОВЛЕНИЕМ ЕС 1369/2017 Информация о товаре Торговый знак Electrolux Модель EDE1072PDW PNC916095296 Номинальная загрузка в кг 7 Вентилируемый или конденсационный сушильный ба‐

Вентилируемый Класс энергетической эффективности C Годовое энергопотребление в кВт·ч из расчета 160 ци‐ клов сушки с использованием стандартной программы для хлопка при полной и частичной загрузке и потре‐ блении, рассчитанном для энергосберегающих режи‐ мов. Фактическое потребление электроэнергии за один цикл будет зависеть от характера эксплуатации. 510,00 Автоматический или неавтоматический сушильный ба‐

Автоматический Энергопотребление в кВт·ч при использовании стан‐ дартной программы для хлопка и полной загрузке 4,25 Энергопотребление в кВт·ч при использовании стан‐ дартной программы для хлопка и неполной загрузке 2,35 Потребляемая мощность в режиме «Выключено» (Вт) 0,90 Энергопотребление в Вт при оставлении во включен‐ ном состоянии 0,10 www.electrolux.com62Продолжительность нахождения в режиме «Оставле‐ ние во включенном состоянии», в минутах

Информация в табличке с техническими данными и в данном справочном листке изделия приводится для стандартной программы сушки при полной и неполной загрузках; эта программа подходит для сушки изделий из хлопка обычной степени влажности и являются на‐ иболее энергоэффективной в части экономии как элек‐ троэнергии, так и потребления воды при уходе за

Взвешенное время работы стандартной программы для хлопка при полной и неполной загрузке в минутах

Продолжительность цикла в минутах при выборе стан‐ дартной программы для хлопка и полной загрузке

Продолжительность цикла в минутах при выборе стан‐ дартной программы для хлопка и неполной загрузке

Энергоэффективность конденсирования по шкале от G (минимальная энергоэффективность) до А (макси‐ мальная энергоэффективность)

Среднее энергопотребление в процентах при исполь‐ зовании стандартной программы для хлопка и полной

Среднее энергопотребление в процентах при исполь‐ зовании стандартной программы для хлопка и непол‐ ной загрузке

Взвешенное энергопотребление при использовании стандартной программы для хлопка при полной и не‐ полной загрузке

Уровень шума в дБ 66 Встраиваемая Нет Информация, приведенная в таблице выше, соответствует постановлению еврокомиссии 392/2012 введении в действие директивы 2009/125/EC.

17. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте вместе с бытовыми отходами бытовую технику, помеченную символом . Доставьте изделие на местное предприятие по переработке вторичного сырья или обратитесь в свое муниципальное управление.
