Ticino - кухонная вытяжка TURBOAIR - Бесплатное руководство пользователя

Тип продукта	Вытяжка
Бренд	TURBOAIR
Модель	Ticino
Использование	Бытовое
Версия	Внешнее отведение или внутренняя рециркуляция
Минимальное безопасное расстояние (электрическая плита)	50 см
Минимальное безопасное расстояние (газовая плита)	70 см
Освещение	Лампа E14 40W макс или галоген G4 12V 20W макс (в зависимости от модели)
Жировой фильтр	Металлический, моющийся
Очистка жирового фильтра	Ежемесячно (в посудомоечной машине или вручную)
Угольный фильтр	Опционально для версии рециркуляции
Замена угольного фильтра	Максимум каждые 4 месяца
Скорости всасывания	Регулируемые
Управление	Панель управления
Электрическое подключение	Розетка или автоматический выключатель
Напряжение питания	220-240 В
Безопасность	Отключать перед обслуживанием, не использовать открытый огонь
Установка	Квалифицированным специалистом
Уход	Регулярная очистка нейтральным моющим средством
Переработка	Соответствует директиве WEEE

Часто задаваемые вопросы - Ticino TURBOAIR

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Для электрических плит минимальное расстояние составляет 50 см. Для газовых или комбинированных плит — 70 см. Всегда соблюдайте инструкции производителя плиты.

Как очистить жировой фильтр?

Металлический жировой фильтр чистится раз в месяц неагрессивным моющим средством, вручную или в посудомоечной машине при низкой температуре и быстром цикле. Мытье в посудомоечной машине может обесцветить фильтр, но не влияет на его эффективность.

Когда нужно заменять угольный фильтр?

Угольный фильтр необходимо заменять максимум каждые 4 месяца, особенно для поддержания эффективности дезодорации. Его нельзя чистить или регенерировать.

Как заменить лампочку вытяжки?

Отключите вытяжку. Дождитесь остывания ламп. В зависимости от модели снимите плафон плоской отверткой. Замените на лампу того же типа: 40W макс (E14) или галоген 12V 20W (G4). Не прикасайтесь к лампам руками.

Можно ли использовать вытяжку без фильтра?

Нет, вытяжку нельзя использовать без правильно установленного жирового фильтра. Это создает риск возгорания и повреждает прибор.

Можно ли использовать вытяжку в режиме рециркуляции?

Да, вытяжка может работать в фильтрующем режиме с внутренней рециркуляцией. Для этого необходимо установить угольный фильтр (продается отдельно). Обезжиренный и дезодорированный воздух возвращается в помещение.

Что делать, если освещение не работает?

Сначала проверьте, правильно ли вставлены лампы в гнезда. Если они неисправны, замените их на лампы того же типа. Если проблема сохраняется, обратитесь в сервисный центр.

Можно ли установить вытяжку самостоятельно?

Установка должна производиться квалифицированным специалистом для обеспечения электробезопасности и надежного крепления вытяжки. Стены/потолки должны выдерживать ее вес.

Как избежать риска возгорания?

Никогда не поджигайте продукты под вытяжкой, избегайте открытого огня, следите за жаркой, регулярно чистите вытяжку и фильтры (не реже одного раза в месяц), чтобы предотвратить накопление жира.

Что означает символ переработки на приборе?

Символ указывает, что прибор нельзя выбрасывать вместе с бытовыми отходами. Его следует сдать в пункт сбора для переработки электрического и электронного оборудования (WEEE) в соответствии с европейской директивой 2002/96/EC.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Ticino TURBOAIR

RU Инструкции по монтажу и эксплуатации

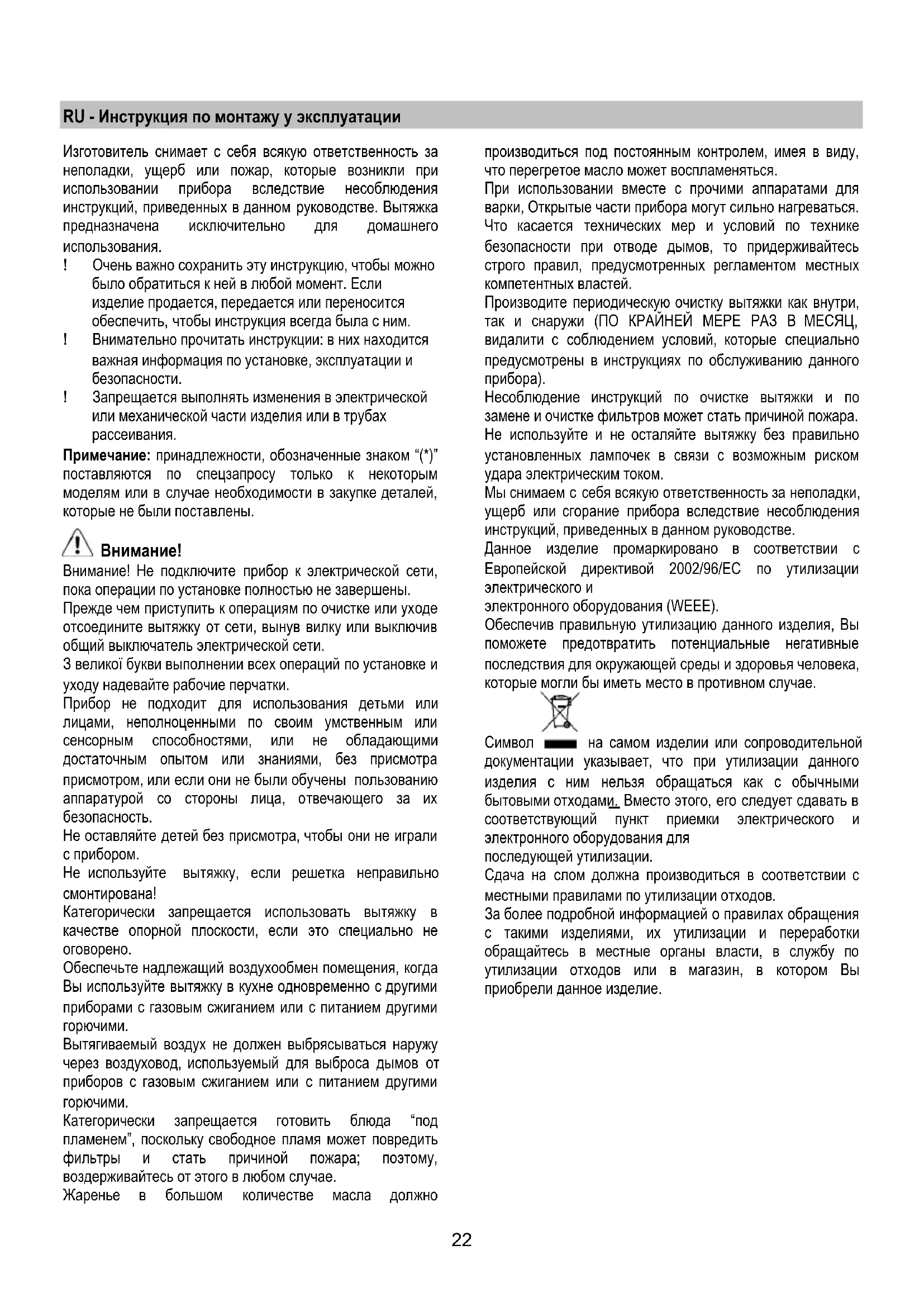

RU - Инструкция по монтажу у эксплуатации

Изготовитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка предназначена исключительно для домашнего использования.

! Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если изделие продается, передается или переносится обеспечить, чтобы инструкция всегда была с ним.
! Внимательно прочитать инструкции: в них находится важная информация по установке, эксплуатации и безопасности.
! Запрещается выполнять изменения в электрической или механической части изделия или в трубах рассеивания.

Примечание: принадлежности, обозначенные знаком “(*)” поставляются по спецзапросу только к некоторым моделям или в случае необходимости в закупке деталей, которые не были поставлены.

Внимание!

Внимание! Не подключите прибор к электрической сети, пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходе отсоедините вытяжку от сети, вынув вилку или выключив общий выключатель электрической сети.

3 великої букви выполнении всех операций по установке и уходу надевайте рабочие перчатки.

Прибор не подходит для использования детьми или лицами, неполноценными по своим умственным или сенсорным способностями, или не обладающими достаточным опытом или знаниями, без присмотра присмотром, или если они не были обучены пользованию аппаратурой со стороны лица, отвечающего за их безопасность.

Не оставляйте детей без присмотра, чтобы они не играли с прибором.

Не используйте вытяжку, если решетка неправильно смонтирована!

Категорически запрещается использовать вытяжку в качестве опорной плоскости, если это специально не оговорено.

Обеспечьте надлежащий воздухообмен помещения, когда Вы используйте вытяжку в кухне одновременно с другими приборами с газовым сжиганием или с питанием другими горючими.

Вытягиваемый воздух не должен выбрясываться наружу через воздуховод, используемый для выброса дымов от приборов с газовым сжиганием или с питанием другими горючими.

Категорически запрещается готовить блюда “под пламенем”, поскольку свободное пламя может повредить фильтры и стать причиной пожара; поэтому, воздерживайтесь от этого в любом случае.

Жаренье в большом количестве масла должно

производиться под постоянным контролем, имея в виду, что перегретое масло может воспламеняться.

При использовании вместе с прочими аппаратами для варки, Открытые части прибора могут сильно нагреваться. Что касается технических мер и условий по технике безопасности при отводе дымов, то придерживайтесь строго правил, предусмотренных регламентом местных компетентных властей.

Производите периодическую очистку вытяжки как внутри, так и снаружи (ПО КРАЙНЕЙ МЕРЕ РАЗ В МЕСЯЦ, видалити с соблюдением условий, которые специально предусмотрены в инструкциях по обслуживанию данного прибора).

Несоблюдение инструкций по очистке вытяжки и по замене и очистке фильтров может стать причиной пожара. Не используйте и не осталяйте вытяжку без правильно установленных лампочек в связи с возможным риском удара электрическим током.

Мы снимаем с себя всякую ответственность за неполадки, ущерб или сгорание прибора вследствие несоблюдения инструкций, приведенных в данном руководстве.

Данное изделие промаркировано в соответствии с Европейской директивой 2002/96/EC по утилизации электрического и

электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могли бы иметь место в противном случае.

Символ на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации.

Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие.

Пользование

Вытяжка сконструирована для работы в режиме отвода воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

В этом режиме испарения выводятся наружу через гибкий трубопровод, подсоединенный к соединительному кольцу.

Диаметр выводной трубы должен соответствовать диаметру соединительного кольца.

Внимание! Выводная труба не входит в комплект и должна быть приобретена отдельно.

В горизонтальной части труба должна быть немного приподнята к верху (на около 10°) так, чтобы воздух быстрее мог выходить наружу. Если вытяжка снабжена угольным фильтром, то уберите его

Подсоединить вытяжку к выводной трубе с диаметром соответствующим отверстию выхода воздуха (соединительный фланец).

Установка труб с меньшим диаметром даст уменьшение мощности всасывания воздуха и резкое увеличение уровня шума.

Производитель снимает с себя всякую ответственность по отношению выше сказанного.

! Использовать трубу с минимально необходимой длиною.
! Использовать трубу с наименьшим количеством изгибов (максимальный угол изгиба: 90°).
! Избегать резкого изменения сечения трубы.
! Внутренняя поверхность используемой трубы должна быть как можно более гладкой.
! Материал трубы, должен быть утвержден, согласно норматив.

Исполнение с отводом воздуха

Должен использоваться угольный фильтр, имеющийся в наличии у вашего дистрибутора. Втягиваемый воздух обезжиривается и дезодируется перед тем, как вновь возвращается в помещение через верхнюю решетку.

Модели вытяжек без моторного блока могут работать в одном режиме отвода воздуха наружу, поэтому они должны быть подсоединены к внешней вытяжной установке (не входит в поставку).

Инструкции по соединениям поставляются с периферийным вытяжным узлом.

Установка

Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на хуконной плите должно быть не менее 50см – для электрических плит, и не менее 70см для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено большее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите вытяжку к штепсельному разъему, отвечающему действующим правилам, который должен быть расположен в легкодоступном месте, что можно сделать и после установки. Если же вытяжка не снабжена вилкой (прямое подключения к сети), или штепсельный разъем не расположен в доступном месте, также и после установки, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий перенапряжения 3-ей категории, в соответствии с инструкциями по установке.

Внимание! прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирование ее убедитесь в том, что кабель питания правильно смонтирован.

Установка

Вытяжка снабжена дюбелями для крепления ее в большинстве стен/потолков. Однако, необходимо обратиться к квалифицированному технику и убедиться в том, что материалы пригодны для данного типа стены/потолка. Стена/потолок должны обладать достаточной прочностью с учетом массы прибора.

Функционирование

Вытяжка оснащена щитом управления для контроля скорости вытяжного вентилятора и зажигания света для освещения рабочей поверхности плиты.

Пользуйтесь интенсивным режимом работы вытяжки в случае особо высокой концентрации кухонных испарений. Мы рекомендуем включить вытяжку за 5 минут до начала процесса приготовления пищи и оставить ее включенной в течение 15 минут приблизительно по окончании процесса.

Уход

Внимание! Прежде чем выполнить любую операцию по чистке или техническому обслуживанию, отсоедините вытяжку от электросети, отсоединяя вилку или главный выключатель помещения.

Очистка

Вытяжка должна подвергаться частой очистке как внутри, так и снаружи (по крайней мере с той же периодичностью, что и уход за фильтрами для задержки жира). Для чистки используйте специальную тряпку, смоченную нейтральным жидким моющим средством. Не применяйте средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание: Не соблюдение правил чистки прибора и замены фильтров может привести к риску возникновения пожара. Поэтому рекомендуем соблюдать приведенные инструкции.

Снимается любая ответственность в связи с возможными повреждениями двигателя и с пожарами, возникшими вследствие неправильного ремонта или несоблюдения вышеописанных предупреждений.

Фильтры задержки жира

Рис. 10-25

Удерживает частицы жира, исходящие от плиты.

Фильтр следует зачищать ежемесячно неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной.

Для снятия фильтра задержки жира потяните к себе подпружиненную ручку отцепления фильтра.

Угольный фильтр (только в режиме

рециркуляции)

Рис. 24

Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, предопределяемого типом кухни и периодичностью задержки жира. В любом случае, заменяйте патрон по крайней мере через каждые 4 месяца.

Угольный фильтр НЕ подлежит мойке или регенерации.

Снять жировой фильтр.

Установить угольный фильтр на каждую сторону и подвесить его к вытяжке.

Установить металлические фильтры.

Замена ламп

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь в том, что они остыли.

Примечание: Установленные лампочки могут быть одного из видов, описанных в этом разделе. Смотрите на рисунки и на текст под ними для определения вида лампочки, предвиденного для вашей модели.

Рис. 26

1. Снять зажим, который держит плафон с помощью небольшой отвертки.

2. Замените перегоревшую лампу. Используйте для этого лишь лампы на 40 Вт макс (E14), не прикасяясь к ним руками.

3. Установить снова плафон и закрепить его зажимом.

Рис. 27

1. Выньте защитный элемент при помощи небольшой отвертки с ножевой головки или подобного инструмента.

2. Замените перегоревшую лампу. Используйте для этого лишь галогенные дампы на 12V - 20W макс - G4, не прикасаясь к ним руками.

3. Закройте плафон (крепление защелкой).

Если система подсветки не работает, проверьте корректную установку ламп в гнездах, прежде чем обратиться в центр технической помощи.
