CFB 9433 - кухонная вытяжка BEKO - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CFB 9433 BEKO

Руководство по эксплуатации

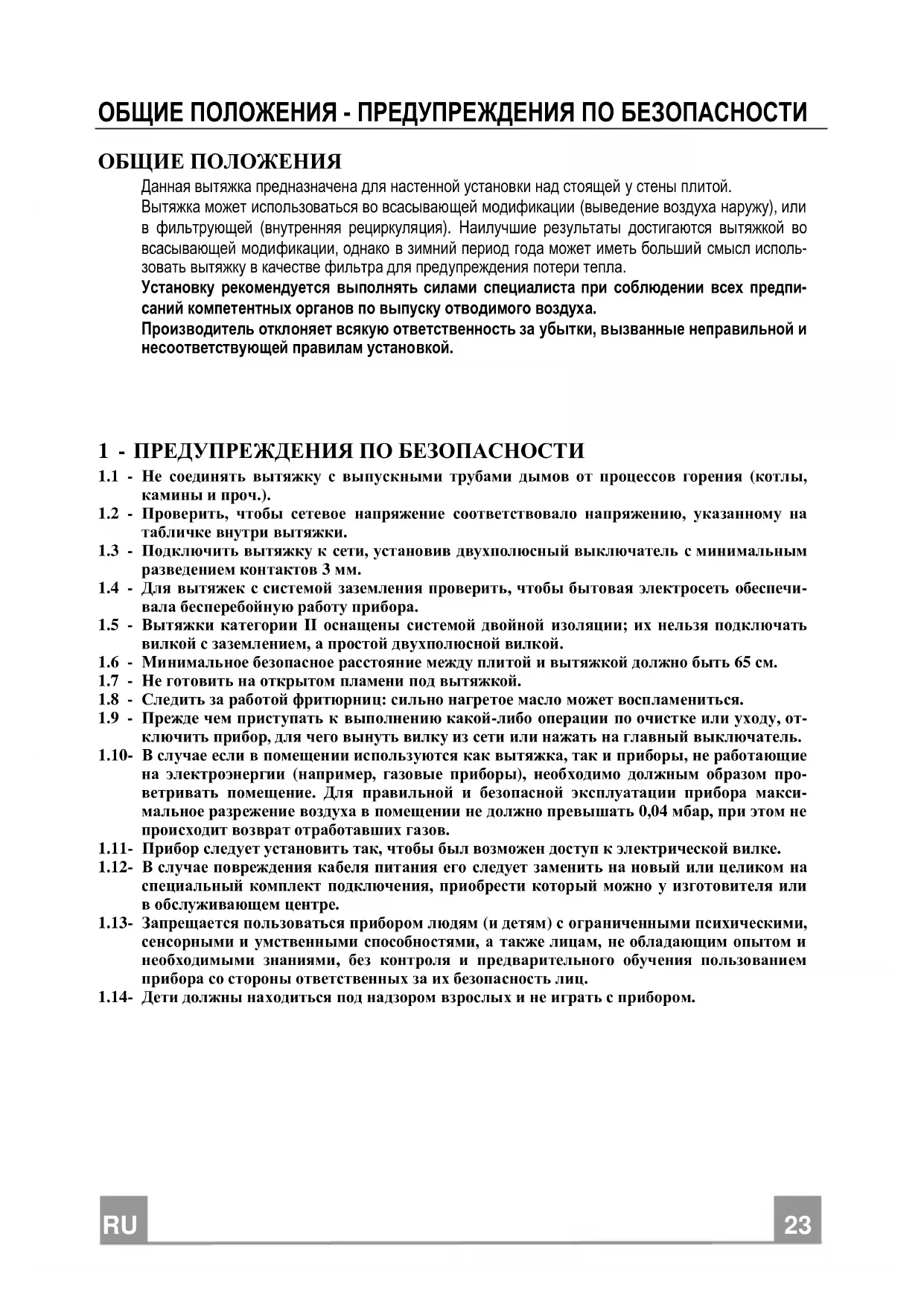

ОБЩИЕ ПОЛОЖЕНИЯ - ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОСТИ ОБЩИЕ ПОЛОЖЕНИЯ Данная вытяжка предназначена для настенной установки над стоящей у стены плитой. Вытяжка может использоваться во всасывающей модификации (выведение воздуха наружу), или в фильтрующей (внутренняя рециркуляция). Наилучшие результаты достигаются вытяжкой во всасывающей модификации, однако в зимний период года может иметь больший смысл исполь- зовать вытяжку в качестве фильтра для предупреждения потери тепла. Установку рекомендуется выполнять силами специалиста при соблюдении всех предпи- саний компетентных органов по выпуску отводимого воздуха. Производитель отклоняет всякую ответственность за убытки, вызванные неправильной и несоответствующей правилам установкой.

1 - ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОСТИ

1.1 - Не соединять вытяжку с выпускными трубами дымов от процессов горения (котлы,

1.2 - Проверить, чтобы сетевое напряжение соответствовало напряжению, указанному на

табличке внутри вытяжки.

1.3 - Подключить вытяжку к сети, установив двухполюсный выключатель с минимальным

разведением контактов 3 мм.

1.4 - Для вытяжек с системой заземления проверить, чтобы бытовая электросеть обеспечи-

вала бесперебойную работу прибора.

1.5 - Вытяжки категории II оснащены системой двойной изоляции; их нельзя подключать

вилкой с заземлением, а простой двухполюсной вилкой.

1.6 - Минимальное безопасное расстояние между плитой и вытяжкой должно быть 65 см.

1.7 - Не готовить на открытом пламени под вытяжкой.

1.8 - Следить за работой фритюрниц: сильно нагретое масло может воспламениться.

1.9 - Прежде чем приступать к выполнению какой-либо операции по очистке или уходу, от-

ключить прибор, для чего вынуть вилку из сети или нажать на главный выключатель. 1.10- В случае если в помещении используются как вытяжка, так и приборы, не работающие на электроэнергии (например, газовые приборы), необходимо должным образом про- ветривать помещение. Для правильной и безопасной эксплуатации прибора макси- мальное разрежение воздуха в помещении не должно превышать 0,04 мбар, при этом не происходит возврат отработавших газов. 1.11- Прибор следует установить так, чтобы был возможен доступ к электрической вилке. 1.12- В случае повреждения кабеля питания его следует заменить на новый или целиком на специальный комплект подключения, приобрести который можно у изготовителя или в обслуживающем центре. 1.13- Запрещается пользоваться прибором людям (и детям) с ограниченными психическими, сенсорными и умственными способностями, а также лицам, не обладающим опытом и необходимыми знаниями, без контроля и предварительного обучения пользованием прибора со стороны ответственных за их безопасность лиц. 1.14- Дети должны находиться под надзором взрослых и не играть с прибором.RU

Некоторые системы установки предусматривают открытие и снятие всасывающей решетки.

2.1 - Открытие и снятие всасывающей решетки

Чтобы открыть решетку, сдвинуть к центру находящиеся в нижней части вытяжки бегунки. Вра- щаясь на двух задних штырях, решетка опустится. Когда решетка открыта и находится в вертикальном положении, сдвинуть правый задний штырь вперед по боковой прорези, чтобы решетка вышла из положения.

2.2 - Установка под полкой

a - Полка с отверстиями: соединить вытяжку с полкой через сделанные в основании полки отверстия прилагаемыми в комплекте 4 винтами 4,2 x 44,4. Открывать решетку не обязательно. b - Полка без отверстий: b.1- Если к вытяжке прилагается кондуктор для сверления, придерживаться указанных на нем инструкций. b.2- Если кондуктора нет, открыть решетку, приложить вытяжку к основанию полки и прикрутить ее изнутри полки винтами 3,5 х 16 (не входят в комплект).

2.3 - Настенная полка

a - При помощи кондуктора для сверления сделать в стене два отверстия Ø 8 мм, вставить в них вкладыши и два винта 4,2 х 44,4, оставив 5 мм не ввинченными. Снять всасывающую решетку, повесить вытяжку за петли на указанные винты и затянуть винты до конца с внутренней стороны

b - Если кондуктора нет, сделать 2 отверстия Ø 8 мм (см. рис.) и вставить вкладыши и винты, дейст- вуя по пункту а. c - При настенной установке при помощи скоб (дополнительно) придерживаться инструкций, приве- денных на специальном прилагаемом кондукторе. d - Соблюдать правило, указанное в пункте 1.6.

2.4 - Выбор модификации

a - Всасывающая Открыть всасывающую решетку и установить рукоятку или указатель ручки в положение "всасывающая" в конце ее хода. Вынуть, если стоит, патрон на активированном угле; для этого открутить центральную рукоятку или медленно вращать патрон против часовой стрелки, чтобы рассоединить центральное штыковое соединение. Соединить внешнюю трубу с фланцем Ø 100 мм (или Ø 120 мм в некоторых моделях), находящимся на верхнем или заднем выпускном отверстии, в зависимости от необходимости. В оставшееся свободное отверстие вставить заглушку. Строго соблюдать правило по пункту 1.1. b - Фильтрующая Открыть всасывающую решетку и установить рукоятку или указатель ручки в положение "фильт- рующая" в конце ее хода. Установить патрон на активированном угле на опору двигателя при по- мощи центральной металлической рукоятки или медленно вращать патрон по часовой стрелке, чтобы защелкнуть центральное боковое соединение. Внешняя труба, если есть, может быть при-

2.5 - Электрическое подключение и функциональная проверка

1 - Необходимо тщательно соблюдать предупреждения по безопасности пунктов 1.2, 1.3, 1.4 и 1.5

2 - Выполнив электрическое подключение, проверить работу освещения, включение двигателя и

смену скорости работы.RU

ЭКСПЛУАТАЦИЯ - ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1 - Выключатели управляют включением вытяжки, регулировкой скорости работы двигателя и

освещением плиты. Для наилучшей работы прибора рекомендуется открыть козырек и настроить двигатель на высокую скорость в случае большой концентрации запаха и дыма готовки, а для тихой и экономичной смены воздуха на кухне отрегулировать скорость на среднюю или низкую. Следует привести вытяжку в работу в начале процесса готовки и оставить ее включенной еще в течение нескольких минут после завершения приготовления пищи.

3.2 - Строго соблюдать предупреждения по пунктам 1.7 и 1.8.

Хороший уход обеспечивает высокое качество работы и длительный срок службы вытяжки. ВНИМАНИЕ: Скопление жира внутри фильтра не только снижает качество действия прибора, но и может создать опасность пожара. Поэтому рекомендуется тщательно придерживаться приве- денных ниже инструкций.

4.1 - Противожировой фильтр

Данный фильтр механического действия удерживает частицы жира. Стоит он внутри всасывающей решетки. Для ухода за фильтром действовать следующим образом: a-Общие положения: независимо от типа фильтра, чтобы вынуть его, открыть решетку и снять специальные металлические стопоры. b-Тонкий одноразовый фильтр (толщина примерно 1 мм): Такой фильтр мыть нельзя, следует менять его в среднем раз в 2 месяца. Если на фильтре име- ются химические индикаторы насыщения, менять его, когда: b.1 - Фиолетовый цвет видных снаружи точек распространился по всей поверхности фи льт-

b.2 - Красный цвет внутренних полос, который обычно не виден, становится виден снаружи. c-Металлический многослойный фильтр: его следует мыть в среднем 1 раз в месяц в воде с обычным моющим составом или в посудомоечной машине. До установки как следует просушить.

4.2 - Фильтр на активном угле

Химический фильтр, удерживающий запахи в фильтрующей вытяжке. Чтобы вынуть фильтр, от- крыть решетку и открутить центральную металлическую рукоятку или слегка повернуть фильтр против часовой стрелки, чтобы рассоединить центральное штыковое соединение. Для установки выполнить операции в обратном порядке. Для качественной работы фильтра менять его пример- но каждые 3 месяца.

Если не горит или перестает гореть лампочка, открыть всасывающую решетку и проверить, что- бы лампочка была хорошо ввинчена в гнездо. При необходимости заменить лампочку на новую такого же типа и мощности.

Очищать вытяжку снаружи теплой водой с нейтральным жидким моющим составом; не пользо- ваться для этого растворителями, спиртом и абразивными веществами. При выполнении всех операций с пункта 4.1 по пункт 4.4 и, особенно по пункту 4.3, соблюдать предупреждение пункта 1.9.TR
