РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KDR871BTE JVC

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

JVCKENWOOD Corporation

Made for

iPod

iPhone

Bluetooth®

Дата изготовления (месяц/год) находится на этикетке устройства.

В соответствии с Законом Российской Федерации "О защите прав потребителей" срок службы (годности) данного товара "по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде" составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, провода необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре.

Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Маркировка изделий, использующих лазеры

К корпусу устройства прикреплена табличка, указывающая, что устройство использует лазерные лучи класса 1. Это означает, что в устройстве используются лазерные лучи слабой интенсивности. Они не представляют опасности и не распространяют опасную радиацию вне устройства.

For Israel

Декларация соответствия относительно Директивы R&TTE 1999/5/EC Декларация соответствия относительно Директивы EMC

Декларация соответствия относительно Директивы RoHS 2011/65/EU Производитель:

JVC KENWOOD Corporation

3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

Представительство в ЕС:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

English

Настоящим, JVC КЕНВУД декларирует, что это устройство "KD-R971BT/KD-R871BT/KD-R774BT/KD-R771BT" соответствует необходимым требованиям и другим важным положениям директивы 1999/5/EC.

Україна

СОДЕРЖАНИЕ ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

ПОДГОТОВКА К

ЭКСПЛУАТАЦИИ 2

ОСНОВНЫЕ СВЕДЕНИЯ 3

НАЧАЛО ЭКСПЛУАТАЦИИ 4

1 Отмена демонстрации
2 Настройка часов
3 Задание базовых настроек

РАДИОПРИЕМНИК 5

AUX 6

СПРАВОЧНЫЕ МАТЕРИАЛЫ 20

Обслуживание

Дополнительная информация

УСТРАНЕНИЕ ПРОБЛЕМ 22

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ 24

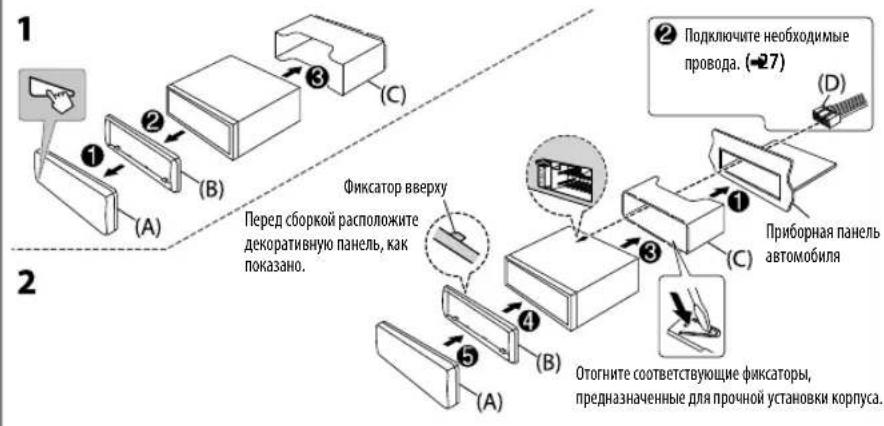

УСТАНОВКА И

ПОДКЛЮЧЕНИЕ 25

ВАЖНО

• В целях обеспечения надлежащей эксплуатации, пожалуйста, перед тем как приступить к эксплуатации данного изделия, внимательно прочтите настоящее руководство. Особенно важно, чтобы вы прочли и соблюдали все указания в данном руководстве, отмеченные словами Предупреждение и Внимание.
• Пожалуйста, держите данное руководство в надежном и доступном месте для обращения к нему за справками в будущем.

▲ Предупреждение

Не используйте функции, которые отвлекают внимание и мешают безопасному вождению.

Внимание

Настройка громкости:

• Отрегулируйте громкость таким образом, чтобы слышать звуки за пределами автомобиля для предотвращения аварий.
• Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

Общие характеристики:

• Не используйте внешние устройства, если это может отрицательно повлиять на безопасность движения.
  • Убедитесь в том, что созданы резервные копии всех важных данных. Мы не несем ответственность за потерю записанных данных.
• Никогда не оставляйте металлические предметы (например, монеты или металлические инструменты) внутри устройства во избежание коротких замыканий.
• Если ошибка чтения диска возникла из-за образования конденсата на лазерных линзах, извлеките диск и дождитесь, пока влага испарится.

Как пользоваться данным руководством

• Операции объясняются в основном с использованием кнопок на передней панели модели KD-R971BT.
  • В объяснительных целях используются индикации на английском языке. Вы можете выбрать язык отображения из меню. (→ 4)
  • [XX] обозначает выбранные элементы.
  • (→ XX) означает, что материалы доступны на указанной странице.

ОСНОВНЫЕ СВЕДЕНИЯ

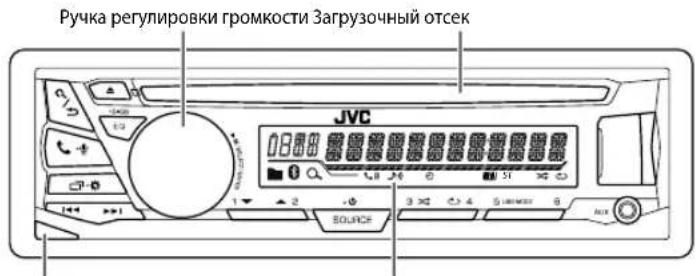

Передняя панель

Ручка регулировки громкости Загрузочный отсек JVC SOURCE

Кнопка отсоединения Дисплей

Прикрепление

Отсоединение

Порядок сброса

Дважды нажмите переключатель в течение 5 секунд после отсоединения передней панели.

Задача На передней панели

Включение питания	Нажмите кнопкуSOURCE-➊.• Нажмите и удерживайте нажатой, чтобы отключить питание.
Настройка громкости Поверните ручку регулировки громкости.
	Нажмите ручку регулировки громкости, чтобы выключить звук или приостановить воспроизведение.• Нажмите кнопку еще раз, чтобы отменить действие.
Выберите источник	• Нажмите кнопкуSOURCE-➌несколько раз.• Нажмите кнопкуSOURCE-➌, затем поверните ручку регулировки громкости в течение 2 секунд.
Изменение отображаемой информации	Нажмите кнопку➌ ⚠ несколько раз. (→21)

НАЧАЛО ЭКСПЛУАТАЦИИ

1 Отмена демонстрации

При первом включении питания (или если для параметра [FACTORY RST] установлено значение [YES]) на дисплее отображается следующая информация: "CANCEL DEMO" → "PRESS" → VOLUME KNOB"

1 Нажмите ручку регулировки громкости. В качестве начальной настройки выбрано значение [ YES].

2 Нажмите ручку регулировки громкости еще раз. Отображается надпись "DEMO OFF".

2 Настройка часов

1 Нажмите и удерживайте нажатой кнопку
2 Поверните ручку регулировки громкости для выбора элемента [CLOCK], а затем нажмите ее.
3 Поверните ручку регулировки громкости для выбора элемента [CLOCK SET], а затем нажмите ее.
4 Поворачивайте ручку регулировки громкости, чтобы выбрать значения параметров, а затем нажмите ее. День → Час → Минута
5 Поверните ручку регулировки громкости для выбора элемента [24H/12H], а затем нажмите ее.
6 Поверните ручку регулировки громкости для выбора [ 12 HOUR] или [24 HOUR], а затем нажмите ее.
7 Нажмите для выхода.
Для возврата к предыдущему элементу настройки нажмите кнопку Q/5

3 Задание базовых настроек

1 Нажмите и удерживайте нажатой кнопку
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂

По умолчанию: XX

SETTINGS
BEEP	(Не применимо, когда выбран 3-полосный кроссовер.)ON: Включение звука нажатия кнопки. ;OFF: Выключение.
SRC SELECT
AM*	ON: Включение варианта AM при выборе источника. ;OFF: Отключение.
AUX*	ON: Включение варианта AUX при выборе источника. ;OFF: Отключение.
F/W UPDATE
SYSTEM
F/W xxxx	YES: Запуск обновления встроенного программного обеспечения. ;NO: Отмена (обновление не запущено).Подробнее об обновлении встроенного программного обеспечения см.:
FACTORY RST YES : Сброс всех настроек на значения по умолчанию (кроме сохраненных радиостанций). ;NO: Отмена.
CLOCK
CLOCK SYNC	AUTO: Время часов автоматически настраивается с помощью данных времени на часах (СТ) в сигнале FM Radio Data System. ;OFF: Отмена.
CLOCK DISP ON	: Даже в выключенном состоянии на дисплее отображается текущее время. ;OFF: Отмена.
ENGLISH
РУССКИЙ	Выберите язык отображения для меню и в применимых случаях информации о музыке.По умолчанию выбрано значениеENGLISH.
ESPANOL

* Не отображается, если выбран соответствующий источник.

РАДИОПРИЕМНИК

JVC L12 0.01 L12 0.01 L12 0.01 L12 0.01 L12 0.01 L12 0.01 L12 0.01 L12 0.01 L12 0.01 L12 0.01 L12 0.01 L12 0.01

Индикатор "ST" загорается при приеме стереосигнала FM-трансляции достаточного уровня.

Поиск радиостанции

1 Нажмите кнопку SOURCE раз для выбора FM или AM.
2 Нажмите кнопку димавтоматического поиска радиостанции. (или)

Нажмите и удерживайте нажатой кнопку , пока символ "М" не начнет мигать, затем нажмите несколько раз для поиска радиостанции вручную.

Настройки в памяти

Можно сохранять до 18 радиостанций FM и 6 радиостанций AM.

Сохранение радиостанции

При прослушивании радиостанции....

Нажмите и удерживайте нажатыми номерованные кнопки (1 – 6). (или)

1 Нажмите и удерживайте нажатой ручку регулировки громкости, пока не замигает текст "PRESET MODE".
2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку.

Запрограммированный номер мигает, и отображается надпись "MEMORY".

Выбор сохраненной радиостанции

Нажмите одну их нумерованных кнопок (1 – 6). (или)

1 Нажмите кнопку .Q/⊃
2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку для подтверждения.

Другие настройки

1 Нажмите и удерживайте нажатой кнопку 📂-☀️
2 Поверните ручку регулировки громкости для выбора элемента [TUNER], а затем нажмите ее.
3 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
4 Повторяйте действие 3 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
5 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/→.

По умолчанию: XX

RADIO TIMER

Включение радио в определенное время независимо от текущего источника.1 ONCE/ DAILY/ WEEKLY/ OFF: Выбор частоты включения таймера.2 FM/ AM: Выбор диапазона частот.3 01 до 18 (для FM)/ 01 до 06 (для AM): Выбор запрограммированной радиостанции.4 Установка дня ^® и времени включения.“➊” загорается после завершения.Таймер радио не будет включен в следующих случаях.• Устройство выключено.• Значение OFF] выбрано для [AM] в меню [SRC SELECT] после выбора таймера радио для AM. (➍)

SSM

SSM 01 – 06 / SSM 07 – 12/SSM 13 – 18: Автоматическое программирование до 18 радиостанций FM. Текст “SSM” перестает мигать после сохранения первых 6 радиостанций. Выберите SSM 07 – 12 / SSM 13 – 18 для сохранения следующих 12 радиостанций.

*1 Доступно для выбора, только когда в действии 1 выбран параметр [ONCE] или [WEEKLY].

РАДИОПРИЕМНИК

По умолчанию: XX

LOCAL SEEK ON	: Пояск только радиостанций FM-диапазона с хорошим качеством приема. ;OFF: Отмена.• Выполняемые настройки применяются только к выбранному источнику/радиостанции. После переключения источника/радиостанции, настройки требуетсявыполнить еще раз.
IF BAND AUTO	____: Повышение избирательности тюнера для устранения интерференционныхпомех от соседних FM-диапостанций. (Сопровождается потерей стереоэффекта.) ;WIDE: Могут возникать интерференционные помехи от соседних FM-радиостанций, нопри этом качество звучания не будет ухудшаться и стереоэффект будет сохраняться.
MONO ON	: Улучшение качества приема в FM-диапазоне (при этом стереоэффект может бытьутрачен). ;OFF: Отмена.
NEWS-STBY*2	ON: Устройство временно переключается на программу новостей, если она доступна. ;OFF: Отмена.
REGIONAL*2	ON: Переключение на другую станцию только в определенном регионе с помощьюэлемента управления "AF". ;OFF: Отмена.
AF SET*2	ON: Автоматический поиск другой станции, транслирующей эту же программу в даннойсети Radio Data System с более высоким качеством приема, если текущее качествоприема является неудовлетворительным. ;OFF: Отмена.
TI SET*2	ON: Позволяет устройству временно переключаться в режим приема сообщений одвижении на дорогах, когда эти сообщения доступны (загорается индикатор "TI"). ;OFF: Отмена.
PTY SEARCH*2	Выберите код PTY (см. ниже).Если есть радиостанция, передающая в эфир программу того же кода PTY, что былвыбран, осуществляется настройка на эту радиостанцию.

Код PTY: NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (музыка), ROCK M (музыка), EASY M (музыка), LIGHT M (музыка), CLASSICS, OTHER M (музыка), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (музыка), OLDIES, FOLK M (музыка), DOCUMENT

^2 Только для источника FM.

AUX

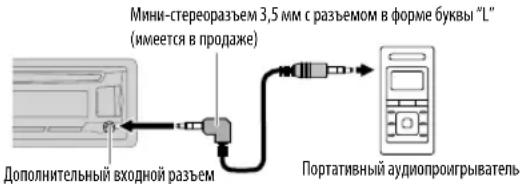

Использование портативного аудиопроигрывателя

1 Подключите портативный аудиопроигрыватель (имеется в продаже).

Мини-стереоразъем 3,5 мм с разъемом в форме буквы "L" (имеется в продаже) Дополнительный входной разъем Портативный аудиопроигрыватель

2 Выберите [ ON] для [AUX] в [SRC SELECT]. (→ 4)
3 Нажмите кнопку несколько раз для выбора AUX.
4 Включите портативный аудиопроигрыватель и начните воспроизведение.

Используйте мини-стереоразъем с 3 контактами для обеспечения оптимального качества выходного аудиосигнала.

Начало воспроизведения

Происходит автоматическая смена источника, и начинается воспроизведение.

CD

Входной USB-разъем

USB Кабель USB 2,0 *1

iPod/iPhone

(Аксессуар устройства iPod/iPhone)*1

ANDROID*2

Кабель Micro USB 2.0* 1 (имеется в продаже)

JVC

Доступные для выбора источники:

• KD-R971BT / KD-R871BT: CD/USB/USB-IPOD/ANDROID
- KD-R774BT / KD-R771BT: CD/USB/ ANDROID

Задача На передней панели

Перемотка назад или вперед*3	Нажмите и удерживайте нажатой кнопку |←/→|
Выбор дорожки или файла	Нажмите кнопку |←/→|.
Выбор папки*4	Нажмите кнопку 2▲/1▼
Воспроизведение в режиме повтора*5	Нажмите кнопку 4-сколько раз.
	TRACK RPT/ALL RPT : Звуковой компакт-диск
	TRACK RPT/FOLDER RPT/ALL RPT : Файл MP3/WMA/AAC/WAV/FLAC
	ONE RPT/ALL RPT/RPT OFF : iPod или ANDROID
Воспроизведение в случайном порядке*5	Нажмите кнопку 3-сколько раз.
	ALL RND/RND OFF : Звуковой компакт-диск
	FOLDER RND/ALL RND/RND OFF : Файл MP3/WMA/AAC/WAV/FLAC
	SONG RND/ALL RND/RND OFF : iPod или ANDROID

*1 Не оставляйте кабель в автомобиле, когда он не используется.
*2 При подключении устройства Android отобразится "Press [VIEW] to install JVC MUSIC PLAY APP". Следуйте инструкциям на экране, чтобы установить приложение. Вы также можете установить последнюю версию приложения JVC MUSIC PLAY на ваше устройство Android до его подключения. (→ 20)
*3 Для ANDROID: Применимо, только если выбрано [ AUTO MODE]. (→ 8)
*4 Для CD: Только для файлов MP3/WMA/AAC. Эта функция не работают для устройства iPod/ ANDROID.
*5 Для iPod/ ANDROID: Применимо, только если выбрано [HEAD MODE]/ [AUTO MODE]. (→8)

Выбор режима управления

Когда источником является USB-IPOD, последовательно нажимайте 5 USB MODE.

HEAD MODE: Управление устройством iPod с данного устройства.

IPHONE MODE Управление устройством iPod с самого iPod. Однако вы по-прежнему можете запускать воспроизведение/ставить на паузу или пропускать файлы с данного устройства.

Когда источником является ANDROID, последовательно нажимайте 5 USB MODE.

AUTO MODE: Управление устройством Android с данного устройства через приложение JVC MUSIC PLAY, установленное на устройстве Android.

AUDIO MODE: Управление устройством Android с помощью самого устройства Android через другие программные медиаплееры, установленные на устройстве Android. Однако вы по-прежнему можете запускать воспроизведение/ставить на паузу или пропускать файлы с данного устройства.

Выбор музыкального диска

Нажмите кнопку 5 USB MODE

Будут воспроизводиться песни, сохраненные на следующем диске.

- Выбранная внутренняя или внешняя память смартфона (запоминающее устройство большой емкости).

- Выбранный привод устройства с несколькими дисками.

Выбор файла из папки/списка

1 Нажмите кнопку 📞/→

2 Поверните ручку регулировки громкости для выбора папки/списка, а затем нажмите ручку.

3 Поверните ручку регулировки громкости для выбора файла, а затем нажмите ручку.

Быстрый поиск

Если у вас имеется большое количество файлов, вы можете выполнить быстрый поиск по ним.

Для быстрого просмотра списка быстро поворачивайте ручку регулировки громкости.

– Неприменимо для iPod.

Поиск по алфавиту (применимо только для iPod):

Вы можете выполнить поиск файла по первому символу в имени.

Нажмите 2 ▲/1 ▼ или быстро поверните ручку регулировки громкости, чтобы выбрать желаемый символ (A-Z/0-9/OTHERS).

- Выберите "OTHERS", если первый символ отличается от A-Z, 0-9.

• Для возврата к предыдущему элементу настройки нажмите кнопку Q/♂.

• Для отмены нажмите и удерживайте нажатой кнопку 0/5.

• Для iPod применимо, только когда выбрано [HEAD MODE]

• Для ANDROID применимо, только когда выбрано [ AUTO MODE].

BLUETOOTH®

BLUETOOTH — Подключение

Поддерживаемые профили Bluetooth

• Hands-Free Profile — профиль громкой связи (HFP)
• Advanced Audio Distribution Profile — профиль
  расширенного распространения звука (A2DP)
• Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением (AVRCP)
• Serial Port Profile — профиль последовательного порта (SPP)
• Phonebook Access Profile — профиль доступа к телефонной книге (РВАР)

Поддерживаемые кодеки Bluetooth

• Sub Band Codec (SBC)
• Advanced Audio Coding (AAC)

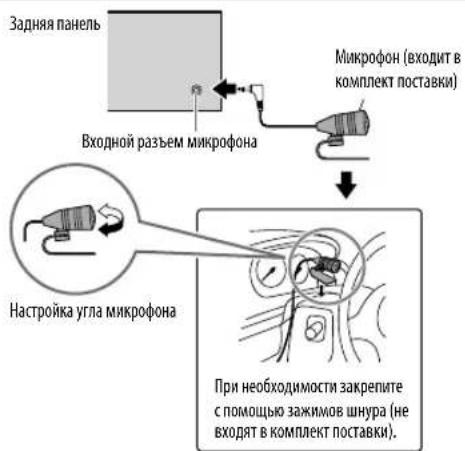

Подключение микрофона

Задняя панель Входной разъем микрофона Микрофон (входит в комплект поставки) Настройка угла микрофона При необходимости закрепите с помощью зажимов шнура (не входят в комплект поставки).

Сопряжение и подключение устройства Bluetooth в первый раз

1 Для включения устройства нажмите SOURCE-
2 На устройстве Bluetooth найдите и выберите "JVC UNIT".

На дисплее мигает надпись "ВТ PAIRING".

Для некоторых устройств Bluetooth может потребоваться ввод персонального идентификационного кода (PIN) непосредственно после поиска.

3 В зависимости от прокручиваемых на экране данных выполните действие (A) или (B).

Некоторые устройства Bluetooth могут иметь процедуру сопряжения, которая отличается от указанной ниже.

(A) "[Имя устройства]" → "XXXXXX" → "VOL - YES" → "BACK - NO"

"XXXXXX" — это ключ доступа, состоящий из 6 цифр, который случайным образом формируется во время каждого сопряжения.

1 Убедитесь, что ключи доступа, отображающиеся на устройстве и устройстве Bluetooth, одинаковы.
Нажмите ручку регулировки громкости для подтверждения ключа доступа.
3 Используйте устройство Bluetooth для подтверждения ключа доступа.

(B) "[Имя устройства]" "VOL - YES" "BACK - NO"

Нажмите ручку регулировки громкости, чтобы запустить сопряжение.

2 • При прокрутке на экране сообщения "PAIRING" -PIN 0000" введите PIN-код "0000" на устройстве Bluetooth.
Перед сопряжением можно установить нужный PIN-код. (→ 13)
- Если отображается только сообщение "PAIRING", с помощью устройства Bluetooth подтвердите сопряжение.

Сообщение "PAIRING COMPLETED" отображается при завершении сопряжения, а при установке соединения Bluetooth загорается символ "✗".

Загорается, показывая заряд батареи и силу сигнала.*

* Функционирование зависит от типа используемого телефона.

• Данное устройство поддерживает SSP (Secure Simple Pairing).
• Всего можно зарегистрировать (выполнить сопряжение) до 10 устройств.
• После сопряжения устройство Bluetooth останется зарегистрированным в устройстве даже при сбросе его настроек. Чтобы удалить сопряженное устройство, 13, [DELETE PAIR].
• Одновременно могут быть подключены не более двух телефонов Bluetooth и одно аудиоустройство Bluetooth.
• Некоторые устройства Bluetooth могут автоматически выполнять подключение после сопряжения. Подключите такое устройство вручную.
• Подробные сведения см. в руководстве устройства Bluetooth.

РУССКИЙ

BLUETOOTH®

Автоматическое сопряжение

При подсоединении следующего устройства к входному USB-разъему автоматически активируется запрос на сопряжение (через Bluetooth).

KD-R971BT / KD-R871BT: iPhone/ iPod touch/ Устройство Android

KD-R774BT/KD-R771BT; Устройство Android

Нажмите ручку регулировки громкости для сопряжения после того, как подтвердите имя устройства.

Автоматически запрос на сопряжение активируется только при условии, что:

– Функция Bluetooth подсоединенного устройства включена.
– Для параметра [AUTO CNNT] установлено значение [ON]. (→ 13)
– Приложение JVC MUSIC PLAY установлено на устройстве Android (→ 7) и выбрана опция [AUTO MODE] (→ 8).

BLUETOOTH — Мобильный телефон

JVC α β t+ + φ W 1V 2 3 4 5 6

Прием вызова

При поступлении входящего вызова:
• Для KD-R971BT:
Кнопки будут мигать тем цветом, который вы выбрали в [ RING COLOR]. (→ 11) Для KD-R871BT / KD-R774BT / KD-R771BT:
Кнопки будут мигать в соответствии с шаблоном мигания, выбранным вами в [ RING ILLUMI]. (→ 11)
- Устройство отвечает на вызов автоматически, если для параметра [AUTO ANSWER] установлено выбранное время. (→ 11)
Во время вызова:
• Для KD-R971BT:
Кнопки прекращают мигать и горят тем цветом, который вы выбрали в [ RING COLOR]. (→ 11) Для KD-R871BT / KD-R774BT / KD-R771BT:
Кнопки прекращают мигать.
- Если вы отключите устройство или отсоедините переднюю панель, соединение Bluetooth будет разорвано.

Задача На передней панели
Первый входящий вызов...

Ответ на вызов	Нажмите 📋 - 🎮 или ручку регулировки громкости.
Отклонение вызова	Нажмите и удерживайте 📋 - 🎮 или ручку регулировки громкости.
Завершение вызова	Нажмите и удерживайте 📋 - 🎮 или ручку регулировки громкости.

Во время разговора при первом входящем вызове...

Ответ на другой входящий вызов и удержание текущего вызова	Нажмите 📋 -¶ или ручку регулировки громкости.
Отклонение другого входящего вызова	Нажмите и удерживайте 📋 -¶ или ручку регулировки громкости.

BLUETOOTH®

Задача На передней панели
При наличии двух активных вызовов...
Завершение текущего вызова и активация удерживаемого вызова	Нажмите и удерживайте 📁 - 🎮 или ручку регулировки громкости.
Переключение между текущим вызовом и удерживаемым вызовом	Нажмите кнопку 📁 - 🎮.
Настройка громкости телефона [00] – [35] (По умолчанию: [15])	Во время вызова поверните ручку регулировки громкости.• Эта настройка не влияет на уровень громкости других источников.
Переключение между режимами громкой связи и частного разговора	Во время вызова нажмите ⚫/ ⚫.• Набор доступных функциональных возможностей зависит от подключенного устройства Bluetooth.

Улучшение качества голосовой связи

Во время разговора по телефону..

1 Нажмите и удерживайте нажатой кнопку .☐-☐

2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.

3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку R/♂

По умолчанию: XX

MIC LEVEL	-10 — +10 (-4): Чувствительность микрофона увеличивается с увеличением числа.
NOISE RDCT -5	— +5 (0): Настраивайте уровень подавления шума, пока шум не будет минимальным во время телефонного разговора.
ECHO CANCEL -5	— +5 (0): Настраивайте задержку эхоподавления, пока эхо не будет минимальным во время телефонного разговора.

Выполнение настроек для приема вызовов

1 Нажмите для включения режима Bluetooth.
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/⊃.

По умолчанию: XX

SETTINGS
AUTO ANSWER	01 SEC — 30 SEC Устройство автоматически отвечает на входящий вызов через выбранное время (в секундах). ;OFF: Отмена.
RING COLOR	(Для KD-R971BT)COLOR01 —COLOR 49 (COLOR 08): Выбор цвета подсветки кнопок для извещения при поступлении входящего вызова и во время вызова. ;OFF : Отмена.
RING ILLUMI	(Для KD-R871BT /KD-R774BT / KD-R771BT)BLINK 1 — BLINK 5 BLINK 2): Выбор шаблона мигания кнопок для извещения при входящем вызове. ;OFF : Отмена.

BLUETOOTH®

Выполнение вызова

Вы можете выполнять вызов из истории вызовов, из телефонной книги или через набор номера. Вызов по голосовой команде также возможен, если ваш мобильный телефон поддерживает эту функцию.

1 Нажмите для включения режима Bluetooth.

2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

Для возврата к предыдущему элементу настройки нажмите кнопку

RECENT CALL	(Применимо, только если телефон поддерживает РВАР)1 Нажмите ручку регулировки громкости для выбора имени или номера телефона.“<” указывает на входящий вызов, “>” указывает на исходящий вызов, а "М" указывает на пропущенный вызов.При отсутствии записей в журнале вызовов или номеров вызовов отображается сообщение "NO HISTORY".2 Нажмите ручку регулировки громкости, чтобы выполнить вызов.
PHONEBOOK	(Применимо, только если телефон поддерживает РВАР)1 Нажмите 2 для выбора нужного знака (A—Z, 0—9 и OTHERS).“OTHERS” отображается, если первый символ отличается от A—Z, 0—9.2 Поверните ручку регулировки громкости для выбора имени, а затем нажмите ручку.3 Поверните ручку регулировки громкости для выбора номера телефона, а затем нажмите ее для вызова.При сопряжении телефонная книга подключенного телефона автоматически передается на устройство.Данное устройство может отображать только неакцентированные буквы. (Акцентированные буквы, такие как “U”, будут отображаться как “U”.)
DIAL NUMBER	1 Поверните ручку регулировки громкости и выберите число (от 0 до 9) или символ (, ♦, +).2 Нажмите для перепоса позиции ввода.Повторяйте действия 2 до тех пор, пока не завершите ввод номера телефона.3 Нажмите ручку регулировки громкости, чтобы выполнить вызов.
VOICE	Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управлении функциями телефона. (→Выполнение вызова с помощью распознавания голоса)

Выполнение вызова с помощью распознавания голоса

1 Нажмите и удерживайте для активации подсоединенного телефона.
2 Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона.
- Поддерживаемые функции распознавания голоса зависят от телефона. Подробные сведения см. в руководстве подключенного телефона.
- Это устройство также поддерживает функцию интеллектуального личного помощника iPhone.

Настройки в памяти

Сохранение контакта в памяти

Вы можете сохранить до 6 контактов под нумерованными кнопками (1–6).

1 Нажмите для включения режима Bluetooth.
2 Поверните ручку регулировки громкости для выбора [RECENT CALL], [PHONEBOOK] или [DIAL NUMBER], а затем нажмите ручку.
3 Поверните ручку регулировки громкости для выбора контакта или ввода номера телефона.

Если контакт выбран, нажмите ручку регулировки громкости для отображения номера телефона.

4 Нажмите и удерживайте нажатыми номерованные кнопки (1–6).

После сохранения контакта отображается сообщение "MEMORY P(выбранный запрограммированный номер)".

Чтобы удалить контакт из памяти, в действии 2 выберите [DIAL NUMBER] и сохраните пустой номер.

Выполнение вызова из памяти

1 Нажмите для включения режима Bluetooth.
2 Нажмите одну их нумерованных кнопок (1-6).
3 Нажмите ручку регулировки громкости, чтобы выполнить ВЫЗОВ.

При отсутствии сохраненных в памяти контактов отображается сообщение "NO PRESET".

BLUETOOTH®

Настройки режима Bluetooth

1 Нажмите и удерживайте нажатой кнопку 📂 ⚙️
2 Поверните ручку регулировки громкости для выбора элемента [ BLUETOOTH], а затем нажмите ее.
3 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
4 Повторяйте действие 3 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.
5 Нажмите для выхода.
Для возврата к предыдущему элементу настройки нажмите кнопку ⚡/♂

По умолчанию: XX

PHONE*1	Выбор телефона или аудиоустройства для подключения или отключения.
AUDIO*1	"✗" отображается перед именем устройства при установлении соединения.
APPLICATION*1	Отображение имени подключенного телефона с помощью приложения JVC Smart Music Control *2."✗" отображается перед именем устройства при установлении соединения.
DELETE PAIR	Поверните ручку регулировки громкости для выбора удаляемого устройства, а затем нажмите ручку.Поверните ручку регулировки громкости для выбора [ YES] или [NO], а затем нажмите ручку.
SET PINCODE(0000)	Изменение PIN-кода (до 6 цифр).Для выбора номера поверните ручку регулировки громкости.Нажмите←для переноса позиции ввода.Повторяйте действия 2 до тех пор, пока не завершите ввод PIN-кода.Нажмите ручку регулировки громкости для подтверждения.
AUTO CNNCT ON	____: Устройство автоматически повторно подключается, когда устройство Bluetooth,подключавшееся последним, находится в зоне действия. ;OFF: Отмена.
AUTO PAIR ON	____: Устройство автоматически выполняет сопряжение с поддерживаемым устройством Bluetooth(iPhone/ iPod touch/ Устройство Android), когда оно подключено к входному разъему USB.В зависимости от операционной системы подключенного устройства, данная функция может неработать. ;OFF: Отмена.
INITIALIZE YES	Инициализирует все настройки Bluetooth (включая сохраненное сопряжение, телефонную книгуи т. д.). ;NO: Отмена.
INFORMATION	MY BT NAME: Отображает имя устройства (JVC UNIT). ;MY ADDRESS: Отображает адрес этого устройства.

*1 Вы можете одновременно подключать не более двух телефонов Bluetooth и одного аудиоустройства Bluetooth.
*2 Функция JVC Smart Music Control предназначена для просмотра состояния приемника автомобиля JVC и выполнения простых операций управления на смартфонах Android. Для получения сведений о работе функции JVC Smart Music Control посетите веб-сайт JVC: http://www.jvc.net/cs/car/.

Режим проверки совместимости Bluetooth

Можно проверить подключение поддерживаемого профиля между устройством Bluetooth и данным устройством.

- Убедитесь в отсутствии какого-либо сопряженного устройства Bluetooth.

1 Нажмите и удерживайте нажатой кнопку. Отображается сообщение "BLUETOOTH"→ "CHECK MODE". На дисплее прокручивается сообщение "SEARCH NOW USING PHONE"→ "PIN IS 0000".

2 Найдите и выберите "JVC UNIT" на устройстве Bluetooth в течение 3 минут.

3 В зависимости от отображаемых на экране данных, выполните действие (A), (B) или (C).

(A) "PAIRING" "XXXXXX" (6-значный ключ доступа): Убедитесь, что на данном устройстве и устройстве Bluetooth отображается одинаковый ключ доступа, затем на устройстве Bluetooth подтвердите ключ доступа.
(B) "PAIRING" → "PIN IS 0000": Введите "0000" на устройстве Bluetooth.
(C) "PAIRING": Используйте устройство Bluetooth для подтверждения сопряжения.

После успешного выполнения сопряжения отображается сообщение "PAIRING OK" → "[Имя устройства]" и запускается проверка совместимости Bluetooth.

Если отобразится сообщение "CONNECT NOW USING PHONE", выполняя операции на устройстве Bluetooth, разрешите доступ к телефонной книге, чтобы продолжить.

На дисплее мигает надпись "TESTING".

Результаты подключения мигают на экране.

"PAIRING OK" и/или "H.FREE OK"*1 и/или "A.STREAM OK"*2 и/или "PBAP OK"*3 : Совместимо

*1 Совместимо с профилем громкой связи (HFP)
*2 Совместимо с профилем расширенного распространения звука (A2DP) *3 Совместимо с профилем доступа к телефонной книге (PBAP)

Через 30 секунд отобразится сообщение "PAIRING DELETED", показывающее, что сопряжение было удалено, и устройство выйдет из режима проверки.

- Для отмены нажмите и удерживайте в нажатом положении SOURCE-☑, чтобы отключить питание, затем снова включите питание.

BLUETOOTH®

BLUETOOTH — Звук

JVC

Аудиопроигрыватель через Bluetooth

1 Нажмите кнопку несколько раз для выбора BT AUDIO.
2 Для начала воспроизведения включите аудиопроигрыватель Bluetooth.

Задача На передней панели

Воспроизведение /пауза	Нажмите ручку регулировки громкости.
Выбор группы/папки	Нажмите кнопку 2 ▲ / 1 ▼.
Переход назад иливперед	Нажмите кнопку ◀◀ / ►▶.
Перемотка назад иливперед	Нажмите и удерживайте нажатой кнопку ◀◀ / ►▶.
Воспроизведение врежиме повтора	Нажмите кнопку 4 ⬇ несколько раз. TRACK RPT ,ALL RPT, RPT OFF
Воспроизведение вслучайном порядке	Нажмите кнопку 3 ✗ несколько раз. GROUP RND, ALL RND, RND OFF
Выбор файла из папки/списка	См. "Выбор файла из папки/списка" на стр. 8.

Функции и отображаемые элементы могут различаться в зависимости от их наличия на подключенном устройстве.

ЗВУКОВЫЕ НАСТРОЙКИ

A B C A2 B3 JVC C4

Выбор запрограммированного эквалайзера

Нажмите кнопку Елесколько раз. (или)

Нажмите кнопку EQ-BASS, затем поверните ручку регулировки громкости в течение 5 секунд.

Запрограммированный эквалайзер:

FLAT (по умолчанию)/HARD ROCK /POP /HIP HOP / R&B /JAZZ /CLASSICAL /USER

Сохранение собственных настроек звука

1 Нажмите и удерживайте EQ-BA56 Берейти к настройке EASY EQ.
2 Поверните ручку регулировки громкости для выбора элемента, а затем нажмите ручку. Для настройки обращайтесь к разделу [EASY EQ] (→ 15), настройка будет сохранена в разделе [USER].
- Для возврата к предыдущему элементу настройки нажмите кнопку Q/3
• Чтобы выйти, нажмите EQ-BASS.

Другие настройки

1 Нажмите и удерживайте нажатой кнопку
2 Поверните ручку регулировки громкости для выбора элемента (→ 15), а затем нажмите ручку.

3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/5

ЗВУКОВЫЕ НАСТРОЙКИ

EQ SETTING
EQ PRESET	Выберите предварительно установленный режим эквалайзера,соответствующего музыкальному жанру. (Чтобы использовать настройки,заданные в [EASY EQ], выберите [USER] или [PRO EQ].)FLAT /HARD ROCK /POP /HIP HOP /R&B/JAZZ /CLASSICAL /USER
EASY EQ	Настройте собственные параметры звука. Настройки сохраняются в разделе [USER].• Заданные настройки могут повлиять на текущие настройки [PRO EQ].SUB.W SP*1*2: 0T 00 до +06 (По умолчая):SUB.W*1*3: 0T -50 до+10 00 —BASS LVL: 0T -09 до+09 00 —MID LVL: 0T -09 до+09 00 —TRE LVL: 0T -09 до+09 00 __)
PRO EQ	Настройте собственные параметры звука. Настройки сохраняются в разделе [USER].• Заданные настройки могут повлиять на текущие настройки [EASY EQ].
62.5HZ
LVL 0T-09 до+09 (00) Настройте уровень для сохранения в каждом источнике.(Перед выполнением настройки выберите источник, который необходимо настроить.)
BASS EXT ON: Включение усиленных нижних частот.;BASS EXT OFF: Отмена.
100HZ / 160HZ / 250HZ / 400HZ / 630HZ / 1KHZ / 1.6KHZ / 2.5KHZ / 4KHZ /6.3KHZ / 10KHZ / 16kHz
LVL 0T-09 до+09 (00) (См. выше)
Q FACTOR
Q 1.35/Q 1.50/Q 2.00 Настройка коэффициента качества.
AUDIO
BASS BOOST	+01 —+05 : Выбор предпочитаемого уровня подъема нижних частот. ;OFF: Отмена.
LOUD 01	/02 Увеличение низких или высоких частот для получения хорошосбалансированного звучания при низком уровне громкости. ;OFF: Отмена.

SUB.W LEVEL*1	SPK-OUT*2	(Не применимо, когда выбран 3-полосный кроссовер.)От00 до +06 (+03): Регулировка уровня выходного сигнала низкочастотногодинамика, подсоединенного через акустические провода. (→27)
	PRE-OUT*3	От −50 до +10 (00): Регулировка уровня выходного сигналанизкочастотного динамика, подсоединенного к разъемам линейноговыхода (SW или REAR/SW) через внешний усилитель. (→27)
SUB.W*3	ON / OFF: Включение или выключение выходного сигнала низкочастотного динамика.
FADER	(Не применимо, когда выбран 3-полосный кроссовер.)R15 — F15 (00): Настройка выходного баланса передних и задних динамиков.
BALANCE*4	L15 — R15 (00): Настройка выходного баланса левых и правых динамиков.
VOL ADJUST −15	— +06 (00): Программирование первоначального уровня громкости для каждогоисточника (в сравнении с уровнем громкости FM). Перед настройкой выберите источник,который необходимо настроить.
AMP GAIN LOW POWER	: Ограничение максимального уровня громкости значением 25. (Еслимаксимальная мощность динамика меньше 50 Вт, выберите эту настройку, чтобыпредотвратить повреждение динамиков.) ;HIGH POWER Максимальный уровеньгромкости — 35.
SPK/PRE OUT	(Не применимо, когда выбран 3-полосный кроссовер.)В зависимости от способа подключения динамиков, выберите подходящую настройку длязадания желаемого выхода. (→16, Настройки выхода на динамики)
SPK SIZE	В зависимости от выбранного вами типа кроссовера (см. [X 'OVER TYPE] ниже), будутотображаться элементы настройки 2-полосового кроссовера или 3-полосового кроссовера.(→17, Настройки кроссовера)По умолчанию выбран тип 2-полосового кроссовера.
X' OVER
X' OVER TYPE Внимание	: Настройте уровень громкости перед тем, как изменять X' OVER TYPE, воизбежание неожиданного повышения или понижения выходного уровня.
X' OVER 2-WAY	(Отображается только в том случае, если выбран параметр [X 'OVER 3-WAY])YES: Выбор типа 2-полосового кроссовера. ;NO: Отмена.
X' OVER 3-WAY	(Отображается только в том случае, если выбран параметр [X 'OVER 2-WAY])YES: Выбор типа 3-полосового кроссовера. ;NO: Отмена.

*1 Отображается только в том случае, если параметр [SUB.W] имеет значение [ON].

*2 Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [SUB.W/SUB.W]. (→ 16)

*3 Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W]. (→ 16)

*4 Эта настройка не влияет на выходной сигнал сабвуфера.

ЗВУКОВЫЕ НАСТРОЙКИ

SND EFFECT
ENHANCE	(Не применимо для источника TUNER.)SML/ MED/ LRG: Виртуальное улучшение звукового пространства. ;OFF: Отмена.
RESPONSE LV1	/ LV2/ LV3: Виртуальное повышение реалистичности звучания. ;OFF: Отмена.
SOUND LIFT LV1	/ LV2/ LV3: Виртуальная регулировка позиции звука, воспроизводимого через динамики. ;OFF: Отмена.
VOL LINK EQ ON	: Усиление частоты в целью снижения шума, слышимого извне автомобиля, или шума шин. ;OFF: Отмена.
K2	(Не применимо для источника TUNER и источника AUX.)ON: Улучшение качества звучания сжатых музыкальных данных. ;OFF: Отмена.

Настройки выхода на динамики

(Только для X'OVER 2-WAY)

Выберите настройку выхода на динамики [SPK/PRE OUT] в соответствии с методом подключения динамиков.

Подсоединение через разъемы линейного выхода

Для подключений через внешний усилитель. (→ 27)

(Для KD-R971BT)

Настройка в[SPK/PRE OUT]	Аудиосигнал через линейный выход
	FRONT REAR SW
REAR/REAR(по умолчанию)	Выход на передние динамики	Выход на задние динамики Выход	сабвуфера
REAR/SUB.W	(Недоступно)(Недоступно)(Недоступно)
SUB.W/SUB.W	Выход на передние динамики	L (левый): Выход сабвуфераR (правый): (Звук отключен)	Выход сабвуфера

(Для KD-R871BT)

Настройка в[SPK/PRE OUT]	Аудиосигнал через линейный выход
	FRONT REAR/SW
REAR/REAR	Выход на передние динамики Выход	на задние динамики
REAR/SUB.W(по умолчанию)	Выход на передние динамики Выход	сабвуфера
SUB.W/SUB.W	Выход на передние динамики Выход	сабвуфера

(Для KD-R774BT / KD-R771BT)

Настройка в[SPK/PRE OUT]	Аудиосигнал через линейный выход
	REAR/SW
REAR/REAR	Выход на задние динамики
REAR/SUB.W(по умолчанию)	Выход сабвуфера
SUB.W/SUB.W	Выход сабвуфера

Подсоединение через акустические провода

Для подключений без использования внешнего усилителя. Однако данная настройка также позволяет использовать низкочастотный динамик. (→ 27)

Настройка в [SPK/PRE OUT]	Аудиосигнал через провод заднего динамика
	L (левый) R (правый)
REAR/REAR	Выход на задние динамики Выход на задние динамики
REAR/SUB.W	Выход на задние динамики Выход на задние динамики
SUB.W/SUB.W	Выход сабвуфера (Звук отключен)

Если выбрано [SUB.W/SUB.W]:

• [HIGH 120HZ] выбрано в SUB.W LPF] и опция [THROUGH] недоступна.
• [ROZ] выбрано в [FADER] и для выбора доступен диапазон с [R15] до [00].

ЗВУКОВЫЕ НАСТРОЙКИ

Настройки кроссовера

Ниже приведены доступные элементы настройки для 2-полосового кроссовера и 3-полосового кроссовера.

⚠ Внимание

Выбирайте тип кроссовера в соответствии с конфигурацией подключения динамиков. (→ 27)

Если вы выберите неправильный тип:

• Динамики могут повредиться.

- Уровень выходного звука может быть чрезмерно высоким или низким.

SPK SIZE (размер динамика)

Выбирается в соответствии с размером подключенного динамика для обеспечения оптимальных характеристик.

• Настройки частоты и крутизны для кроссовера выбранного динамика устанавливаются автоматически.
• Когда [NONE] выбрано для [TWEETER] в [FRONT], [REAR] и [SUBWOOFER] для [SPK SIZE], настройка [X'OVER] выбранного динамика не доступна.

X'OVER (кроссовер)

[FRQ]/ [HPF FRQ]/ [LPF FRQ]:

Регулировка частоты кроссовера для выбранных динамиков (фильтр высоких частот или фильтр низких частот).

- Если выбрано [THROUGH], все сигналы передаются на выбранные динамики.

Регулировка крутизны кроссовера.

- Доступно для выбора, только если для частоты кроссовера выбрана другая настройка, кроме [THROUGH].

[PHASE]:

Выбор фазы выходного сигнала динамика в соответствии с выходным сигналом другого динамика.

[GAIN LEFT]/[GAIN RIGHT]/[GAIN]

Регулировка уровня выходного сигнала выбранного динамика.

Элементы настройки 2-полосного кроссовера

SPK SIZE
FRONT SIZE		8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6"/5×7"/6×8"/6×9"/7×10"
	TWEETER	SML/MID/LRG/NONE (не подключено)
REAR*1	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6"/5×7"/6×8"/6×9"/7×10"/NONE (не подключено)
SUBWOOFER*2*3	16CM/20CM/25CM/30CM/38CM OVER/NONE (не подключено)
X'OVER
TWEETER FRQ		1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
	GAIN LEFT	От-08DB до 00DB
	GAIN RIGHT	От-08DB до 00DB
FRONT HPF FRQ		30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ THROUGH
	SLOPE	-06DB/-12DB/-18DB/-24DB
	GAIN	От-08DB до 00DB
REAR HPF*1	FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ THROUGH
	SLOPE	-06DB/-12DB/-18DB/-24DB
	GAIN	От-08DB до 00DB
	SUB.W LPF*2*3	FRQ 30HZ
		/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ THROUGH
	SLOPE	-06DB/-12DB/-18DB/-24DB
	PHASE	REVERSE(180°)/NORMAL(0°)
	GAIN	От-08DB до 00DB

*1 Отображается только в том случае, если параметр [SPK/PREOUT] имеет значение [REAR/REAR] или [ REAR/SUB.W]. (→ 16)
*2 ДляKD-R871BT /KD-R774BT /KD-R771BT : Отображается только в том случае, если параметр [SPK/PRE OUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W]. (→ 16)
*3 Отображается только в том случае, если параметр [SUB.W] имеет значение [ON]. (→15)

ЗВУКОВЫЕ НАСТРОЙКИ

Элементы настройки 3-полосного кроссовера

SPK SIZE
TWEETER	SML/MID/LRG
MID RANGE	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6"/5×7"/6×8"/6×9"
WOOFER*	16CM/20CM/25CM/30CM/38CM OVER/NONE (не подключено)
X'OVER
TWEETER HPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
	SLOPE	-06DB/-12DB
	PHASE	REVERSE(180°)/NORMAL(0°)
	GAIN	От-08DB до 00DB
MID RANGE HPF FRQ	30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	HPF SLOPE	-06DB/-12DB
	LPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ/THROUGH
	LPF SLOPE	-06DB/-12DB
	PHASE	REVERSE(180°)/NORMAL(0°)
	GAIN	От-08DB до 00DB
WOOFER*	LPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SLOPE	-06DB/-12DB
	PHASE	REVERSE(180°)/NORMAL(0°)
	GAIN	От-08DB до 00DB

* Отображается только в том случае, если параметр [SUB.W] имеет значение [ON. (→15)

НАСТРОЙКИ ДИСПЛЕЯ

KD-R971BT

KD-R871BT / KD-R774BT / KD-R771BT

1 Нажмите и удерживайте нажатой кнопку .☐·
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/S По умолчанию: XX

DISPLAY

DIMMER

Снижение яркости подсветки дисплея и кнопок.OFF: Затемнение выключено.ON: Затемнение включено. Яркость переключается на настройку [NIGHT].(←49, [BRIGHTNESS])DIMMER TIME: Настройка времени включения и выключения затемнения.1 Поверните ручку регулировки громкости для настройки значения времени [ON], а затем нажмите ручку.2 Поверните ручку регулировки громкости для настройки значения времени [OFF], а затем нажмите ручку.(По умолчанию:ON): 18:00 или 6:00 PM[ OFF]: 6:00 или 6:00 AM)AUTO: Затемнение включается и выключается автоматически при выключении и включении фар автомобиля.

НАСТРОЙКИ ДИСПЛЕЯ

BRIGHTNESS Настройка яркости кнопок и дисплея для дневного и ночного времени по отдельности.

1 DAY / NIGHT: Выбор дневного или ночного времени.

2 Выбор зоны(→18)

3 Задание уровня яркости (от 00 до 31).

(По умолчанию: KD-R971BT: DAY:31; NIGHT:11

KD-R871BT / KD-R774BT / KD-R771BT

BUTTON ZONE: DAY:25;NIGHT:09

DISP ZONE: DAY:31;NIGHT:12)

SCROLL *2 ONCE: Однократная прокрутка отображаемой информации. ; AUTO: Повторная прокрутка через 5-секундные интервалы. ; OFF: Отмена.

COLOR (для KD-R971BT)

PRESET Отдельный выбор цвета подсветки для дисплея и кнопок. Цвет по умолчанию:

ALL ZONE: [COLOR 08], DISP ZONE: [COLOR 01],

ZONE 1: [COLOR 08], ZONE 2: [COLOR 46]

1 Выбор зоны(→18)

2 Выберите цвет для выбранной зоны.

• COLOR 01 -COLOR 49
- USER : Отображается цвет, созданный вами для [DAY COLOR] или [NIGHT COLOR].
• COLOR FLOW01 – COLOR FLOW03: Цвет изменяется с разной скоростью.
• GROOVE/TECHNO/EMOTION/RELAX/SPECTRUM/SWEEP/POP
Отображается выбранная цветовая комбинация.*3 (Доступно для выбора, только когда в действии 1 выбрана опция [ALL ZONE].)

*1 Необходимо подключение провода регулятора освещенности. (27)
*2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее.
*3 Если выбрана одна из этих цветовых комбинаций, цвет подсветки [ZONE 1], DISP ZONE ], [ZONE 2] изменяется на цвет по умолчанию.

DAY COLOR	Сохраните собственные дневные и ночные цвета для другой зоны.1 Выбор зоны(→18)2 RED/ GREEN / BLUE Выберите основной цвет.3 От 00до 31 : Выбор уровня.
NIGHT COLOR	Повторите действия 2 и 3 для всех первичных цветов.Настройка сохраняется в разделе [USER] меню [PRESET].Если значение [00] выбрано для первичных цветов в зоне [DISP ZONE], на дисплее ничего не отображается.
COLOR GUIDE	ON: Изменение подсветки кнопок и дисплея при выполнении настроек в меню или в поиске списка. Цвет зоны дисплея будет автоматически изменяться в зависимости от уровня громкости. ;OFF: Отмена.

Цвета [NIGHT COLOR] и [DAY COLOR] изменяется путем включения и выключения фар автомобиля.

СПРАВОЧНЫЕ МАТЕРИАЛЫ

Обслуживание

Чистка устройства

В случае загрязнения протрите переднюю панель сухой силиконовой или мягкой тканью.

Очистка разъема

Отсоедините лицевую панель и аккуратно протрите разъем ватной палочкой. Соблюдайте осторожность, чтобы не повредить разъем.

Обращение с дисками:

• Не касайтесь записанной поверхности диска.
• Не приклеивайте на диск клейкую ленту и т. п. и не используйте диск с приклеенной на него лентой.
• Не используйте никакие дополнительные принадлежности для диска.
• Проводите чистку по направлению от центра диска к его краю.
• Для очистки диска используйте сухую силиконовую или иную мягкую ткань. Не используйте какие-либо растворители.
• При извлечении дисков из устройства держите их горизонтально.
• Перед установкой диска устраните любые неровности центрального отверстия или внешнего края диска.

■ Дополнительная информация

Посетите следующий веб-сайт http://www.jvc.net/cs/car/, чтобы получить:

– Последние обновления встроенного программного обеспечения и последний список поддерживаемых функций
– Приложение для устройств Android™ JVC MUSIC PLAY
– Любая другая последняя информация

Общие характеристики

- Данное устройство обеспечивает воспроизведение только следующих компакт-дисков:

• Воспроизведение DualDisc: Сторона диска DualDisc, отличная от DVD, не совместима со стандартом "Compact Disc Digital Audio". Поэтому не рекомендуется на данном устройстве использовать не-DVD сторону диска "DualDisc".
• Подробные сведения и примечания относительно звуковых файлов, доступных для воспроизведения, представлены в интерактивном руководстве на следующем веб-сайте http://www.jvc.net/cs/car/.

Воспроизводимые файлы

• Воспроизводимый звуковой файл:

KD-R971BT / KD-R871BT: MP3 (.mp3)/ WMA (.wma)/ AAC (.aac)

KD-R774BT / KD-R771BT: MP3 (.mp3)/ WMA (.wma)

• Воспроизводимые диски: CD-R/CD-RW/CD-ROM
• Воспроизводимый формат файлов на дисках: ISO 9660, уровень 1/2, Joliet, длинные имена файлов.
• Воспроизводимая файловая система устройств USB: FAT12, FAT16, FAT32
Даже если аудиофайлы соответствуют перечисленным выше стандартам, при некоторых типах или состояниях носителей воспроизведение может оказаться невозможным.
Файлы AAC (.m4a) на устройстве USB или компакт-диске, закодированные с помощью iTunes, не могут воспроизводиться на данном устройстве.

Диски, которые нельзя воспроизвести на данном устройстве

• Диски некруглой формы.
• Диски, записанная поверхность которых окрашена, или диски со следами загрязнений.
- Записываемые диски, которые не были финализированы.
- Компакт-диск диаметром 8 см. Попытка вставки диска с помощью адаптера может привести к неисправности устройства.

Об устройствах USB

- Данное устройство может воспроизводить следующие файлы, сохраненные на запоминающем устройстве USB большой емкости:

KD-R971BT / KD-R871BT: MP3/ WMA/ AAC/ WAV/ FLAC

KD-R774BT / KD-R771BT: MP3/WMA/WAV/FLAC

• Запрещается подключать USB-носитель через USB-концентратор.
• Подключение кабеля, общая длина которого превышает 5 м, может привести к некорректному воспроизведению.
• Это устройство не распознает устройства USB с номинальным напряжением, отличным от 5 В, и номинальным током свыше 1,5 А.

СПРАВОЧНЫЕ МАТЕРИАЛЫ

06 iPod/iPhone

Made for

• iPod touch (2nd, 3rd, 4th w 5th generation)
• iPod classic
• iPod nano (3rd, 4th, 5th, 6th n 7th generation)
• iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C, 6, 6 Plus
• Просмотр видеофайлов в меню "Videos" в режиме [HEAD MODE] невозможен.
• Порядок отображения песен в меню выбора данного устройства может отличаться от порядка песен в проигрывателе iPod/iPhone.
• В зависимости от версии операционной системы iPod/iPhone некоторые функции могут не работать на данном устройстве.

06 устройстваx Android

• Данное устройство поддерживает Android OS 4.1 и выше.
• Некоторые устройства Android (с OS 4.1 и выше) могут не поддерживать полностью Android Open Accessory (AOA) 2.0.
• Если устройство Android одновременно поддерживает запоминающие устройства большой емкости и АОА 2.0, данное устройство всегда воспроизводит через АОА 2.0 в качестве приоритета.

О функции Bluetooth

• В зависимости от версии Bluetooth некоторые устройства Bluetooth не могут быть подключены к этому устройству.
• Устройство может не работать с некоторыми устройствами Bluetooth.
• Окружающая среда оказывает влияние на состояние сигнала.

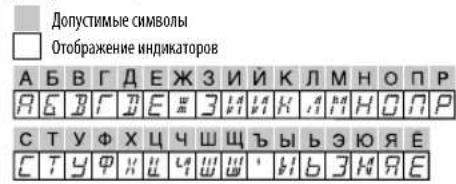

Доступные кириллические символы

Допустимые символы Отображение индикаторов А Б В Г Д ЕЖ З И й К Л М Н О П Р А С В Г Д Е 3 1 1 1 1 1 1 1 1 1 1 1 С Т У Ф Х Ц Ч Ш Ш Ь Б Э Ю Я Е С Т У Ф Х Ц Ч Ш Ш 1 1 1 1 1 1 1 1

Изменение отображаемой информации

Каждое нажатие кнопки переключает отображаемую информацию.
- Если информация не доступна или не записана, отображается сообщение "NO TEXT", "NO NAME" или другая информация (например, название радиостанции).

FM или AM	Частота день/часы
	(Только для радиостанций FM-вещания системы передачи цифровой информации)Название радиостанции (PS) ▶астота Тм-программы (PTY) Ради-текст+ ⬆День/часы ➔ Индикатор уровня ⬆индикатор уровня с синхронизацией яркости *1 или Индикатор уровня с синхронизацией цвета* 2 ➔ (обратно к началу)
CD или USB (Для	CD-DA)Время воспроизведения ♦ень/часы Название диска ➔ Название дорожкие ⬆Индикатор уровня ➔ Индикатор уровня с синхронизацией яркости*1 или Индикатор уровня с синхронизацией цвета*2 ➔ (обратно к началу)
	(Для файлов MP3/WMA/AAC/WAV/FLAC)Время воспроизведения ♦ень/часы Название альбома/Исполнитель ⬆Название дорожкие ➔ Имя папки/файла ⬆индикатор уровня Индикатор уровня с синхронизацией яркости*1 или Индикатор уровня с синхронизацией цвета*2 ➔ (обратно к началу)
USB-IPOD илиANDROID	Время воспроизведения ♦ень/часы Название альбома/Исполнитель Название дорожкие ➔ Индикатор уровня ⬆индикатор уровня с синхронизацией яркости *1 или Индикатор уровня с синхронизацией цвета* 2 ➔ (обратно к началу)
AUX	AUX ♦ень/часы Индикатор уровня Индикатор уровня с синхронизацией яркости*1 или Индикатор уровня с синхронизацией цвета*2 ➔ (обратно к началу)
BT AUDIO	Время воспроизведения ♦ень/часы Название альбома/Исполнитель Название дорожкие ➔ Индикатор уровня ⬆индикатор уровня с синхронизацией яркости *1 или Индикатор уровня с синхронизацией цвета* 2 ➔ (обратно к началу)

*1 Для KD-R871BT /KD-R774BT /KD-R771BT: Яркость подсветки кнопок изменяется и синхронизируется с уровнем звука.
*2 Для KD-R971BT: Цвет подсветки кнопок и подсветки дисплея изменяется и синхронизируется с уровнем звука.

УСТРАНЕНИЕ ПРОБЛЕМ

Симптомы Способы устранения
Общие характеристики	Звук не слышен. • Установите оптимальный уровень громкости.• Проверьте кабели и соединения.
	Отображается надпись "MISWIRING CHECK WIRING THEN PWR ON".	Выключите питание, затем выполните проверку, чтобы убедиться, что контакты проводов динамиков должным образом изолированы. Снова включите питание.
	Отображается надпись "PROTECTING SEND SERVICE".	Отправьте устройство в ближайший сервисный центр.
	Источник нельзя выбрать.	Проверьте настройку [ SRC SELECT]. (→4)
Радиопремник	• Слабый радиоприем.• Статические помехи при прослушивании радио.	Плотно вставьте антенну.
CD / USB / iPod	Невозможно извлечь диск.	Нажмите и удерживайте кнопку ▲для принудительного извлечения диска. Осторожно, не уроните диск во время извлечения.
	Отображается надпись "IN DISC".	Убедитесь в отсутствии блокирования загрузочного отсека при вставке диска.
	Поочередно появляются надписи "PLEASE" и "EJECT".	Нажмите ▲и вставьте диск правильно.
	Неправильный порядок воспроизведения.	Порядок воспроизведения определяется по имени файла (USB) или в порядке записи файлов (диск).
	Время от начала воспроизведения неправильное.	Это зависит от прежнего процесса записи.
	Отображается сообщение "NOT SUPPORT", и дорожка пропускается.	Убедитесь в том, что дорожка имеет формат, поддерживаемый для воспроизведения. (→20)
	Продолжает мигать текст "READING".	• Не используйте многоуровневую иерархическую структуру и много папок.• Перезагрузите диск или повторно подключите USB-устройство.

Симптомы Способы устранения
CD / USB / iPod	Текст "CANNOT PLAY" мигает и/или подключенное устройство нельзя определить.	Убедитесь в том, что подключенное устройство совместимо с данным устройством, и что формат файлов поддерживается. (→20)Повторно подключите устройство.
	Проигрыватель iPod/iPhone не включается или не работает.	Проверьте соединение между устройством и iPod/iPhone.Отключите и перезагрузите iPod/iPhone с помощью аппаратной перезагрузки.
	"LOADING" отображается при переходе в режим поиска посредством нажатия Q / D.	Данное устройство еще подготовливает список музыки на iPod/iPhone. Для загрузки может потребоваться некоторое время, повторите попытку позже.
	Правильные символы не отображаются.	Данное устройство может отображать только буквы верхнего регистра, цифры и ограниченное число символов.В зависимости от выбранного вами языка отображения ( → 4), некоторые символы могут отображаться неправильно.
ANDROID	• Во время воспроизведения не слышен звук.• Звук выводится только с устройства Android.	Повторно выполните подключение устройства Android.Если работает режим [ AUDIO MODE], запустите любой программный медиаплеер на устройстве Android и начните воспроизведение.Если работает режим [ AUDIO MODE], перезапустите текущий программный медиаплеер или используйте другой программный медиаплеер.Перезапустите устройство Android.Если это не решит проблему, подключенное устройство Android неспособно передавать аудиосигнал на данное устройство. (→21)
	Не удается воспроизвести в режиме [AUTO MODE].	Убедитесь в том, что приложение JVC MUSIC PLAY APP установлено на устройство Android. (→7)Повторно выполните подключение устройства Android и выберите соответствующий режим управления. (→8)Если это не решит проблему, подключенное устройство Android не поддерживает [AUTO MODE]. (→21)
	Продолжает мигать текст "NO DEVICE" или "READING".	Отключите на устройстве Android опции для разработчика.Повторно выполните подключение устройства Android.Если это не решит проблему, подключенное устройство Android не поддерживает [AUTO MODE]. (→21)

УСТРАНЕНИЕ ПРОБЛЕМ

Симптомы Способы устранения
ANDROID	Прерывистое воспроизведение или пропускается звук.	Выключите режим энергосбережения на устройстве Android.
	“CANNOT PLAY” • Убедитесь, что устройство Android содержит аудиофайлы,доступные для воспроизведения.Повторно выполните подключение устройства Android.Перезапустите устройство Android.
Bluetooth*	Устройства Bluetooth не обнаружены.	Выполните поиск с устройства Bluetooth еще раз.Выполните сброс устройства. (→)
	Сопряжение невозможно. • Удостоверьтесь, что введен одинаковый PIN-код на устройстве и устройстве Bluetooth.Удалите информацию о сопряжении с устройства и устройства Bluetooth, а затем выполните сопряжение еще раз. (→)
	Возникает эхо или шум.	Отрегулируйте положение микрофона. (→)Проверьте настройке[ECHO CANCEL]. (→1)
	Плохое качество звука телефона.	Уменьшите расстояние между устройством и устройством Bluetooth.Переместите автомобиль в место с более сильным уровнем сигнала сотовой сети.
	Во время воспроизведения с помощью аудиопроигрывателя Bluetooth происходит прерывание звука.	Уменьшите расстояние между устройством и аудиопроигрывателем Bluetooth.Выключите и включите приемник, затем подключите устройство.Другие устройства Bluetooth могут пытаться подключиться к устройству.
	Не удается осуществить управление подключенным аудиопроигрывателем Bluetooth.	Проверьте, поддерживает ли подключенный аудиопроигрыватель Bluetooth профиль Audio/Video Remote Control Profile (AVRCP —профиль удаленного управления звуком и видеоизображением). (См. инструкции к аудиопроигрывателю.)Отключите и подключите проигрыватель Bluetooth еще раз.

Симптомы Способы устранения
Bluetooth*	"PAIRING FULL" Число зарегистрированных устройств уже достигло предела.Повторите попытку после удаления неиспользуемого устройства.(→3, DELETE PAIR)
	"PLEASE WAIT" Приемник выполняет подготовку к использованию функцииBluetooth. Если сообщение не исчезает, выключите и снова включите устройство, после чего выполните повторное подключение устройстваBluetooth.
	"NOT SUPPORT" Подключенный телефон не поддерживает функцию распознавания голоса.
	"ERROR" Попытайтесь выполнить операцию еще раз. Если снова отображается сообщение "ERROR", проверьте, поддерживает ли устройство запрашиваемую функцию.
	"H/W ERROR" Выполните сброс приемника и повторите операцию. Если снова отображается сообщение "H/W ERROR", обратитесь в ближайший сервисный центр.

При повторном возникновении проблем сбросьте устройство. (8)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тюнер	FM Диапазон частот 87,5 МГц — 108,0 МГц (интервалом 50 кГц)
	Полезная чувствительность(отношение сигнал/шум = 26 дБ)	0,71 мкВ/75 Ом
	Пороговая чувствительность(ДИН отношение сигнал/шум = 46 дБ)	2,0 мкВ/75 Ом
	Частотная характеристика ( ± 3 дБ) 30 Гц — 15 кГц
	Отношение сигнал/шум (МОНО) 64 дБ
	Разделение стереоканалов (1 кГц) 40 дБ
	MW Диапазон частот 531 кГц — 1 611 кГц (интервалом 9 кГц)
	Полезная чувствительность(отношение сигнал/шум = 20 дБ)	28,2 мкВ
	LW Диапазон частот 153 кГц — 279 кГц (интервалом 9 кГц)
	Полезная чувствительность(отношение сигнал/шум = 20 дБ)	50 мкВ
Проигрыватель компакт-дисков	Лазерный диод GaAlAs
	Цифровой фильтр (D/A) 8-кратная дискретизация
	Скорость вращения дисковода 500 об/мин — 200 об/мин (CLV)
	Коэффициент детонации Ниже измерительных возможностей
	Частотная характеристика ( ± 1 дБ) 20 Гц — 20 кГц
	Суммарное нелинейное искажение (1 кГц) 0,01 %
	Отношение сигнал/шум (1 кГц) 105 дБ
	Динамический диапазон 90 дБ
	Разделение каналов	85 дБ
	МРЗ-декодирование	В соответствии с аудиоуровнем-3 стандарта MPEG-1/2
	WMA-декодирование	Совместимо с Windows Media Audio
	ААС-декодирование	Файлы AAC-LC “ .аас ”(Кроме KD-R774BT / KD-R771BT)

USB	USB-стандарт USB 1.1, USB 2.0 (Полноскоростной)
	Совместимые устройства	Запоминающее устройство большой емкости
	Система файлов	FAT12/ 16/ 32
	Максимальный ток источника питания 5 В пост. тока ===1,5 А
	Преобразователь (D/A) с цифровым фильтром	24 бит
	MP3-декодирование	В соответствии с аудиоуровнем-3 стандарта MPEG-1/2
	WMA-декодирование	Совместимо с Windows Media Audio
	AAC-декодирование	Файлы AAC-LC ".aac"(Кроме KD-R774BT / KD-R771BT)
	WAV-декодирование	Линейная импульсно-кодовая модуляция
	FLAC-декодирование	Файлы FLAC
Вспом.оборуд.	Частотная характеристика ( ± 3 дБ)	20 Гц — 20 кГц
	Максимальное напряжение на входе	1 000 мВ
	Полное сопротивление на входе	30 кОм
Bluetooth	Версия	Bluetooth версии 2.1+EDR / Bluetooth 3.0
	Диапазон частот	2,402 ГГц — 2,480 ГГц
	Выходная мощность	Класс мощности 2: +4 дБм (МАКС.), 0 дБм (СРЕД.)
	Максимальный диапазон связи	Луч обзора приблизительно 10 м (32,8 фута)
	Сопряжение SSP (Secure Simple Pairing — безопасное простое сопряжение)
	Профиль	HFP1.6 (Hands-Free Profile — профиль громкой связи)A2DP (Advanced Audio Distribution Profile — профиль расширенного распространения звука)AVRCP1.5 (Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеонизображением)PBAP (Phonebook Access Profile — профиль доступа к телефонной книге)SPP (Serial Port Profile — профиль последовательного порта)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Звук	Максимальная выходная мощность 50 Вт × 4 или 50 Вт × 2 + 50 Вт × 1 (Низкочастотный динамик = 40м)
	Полный диапазон частот (енее чем 1% THD) 22 Вт × 4
	Полное сопротивление катушки 40м — 80м громкоговорителя
	Уровень/нагрузка предусилителя (CD/USB) нагрузка 4000 мВ/10 кОм
	Полное сопротивление выхода предусилителя ≤ 6000м
Общие характеристики	Рабочее напряжение 14,4 В(допустимо от 10,5 — 16 В)
	Максимальное текущее потребление 10 А
	Диапазон рабочих температур -10^ — +60^
	Установочные размеры ( Ш × В × ) 182 мм × 53 мм × 158 мм
	Вес 1,1 кг

Данные могут быть изменены без уведомления.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

▲ Предупреждение

• Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.
• Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое замыкание.
• После установки обязательно заземлите данное устройство на корпус автомобиля.

⚠ Внимание

• В целях безопасности работа по подключению проводов и монтажу должна выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении некоторого времени после завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамиков — к корпусу машины, проводу заземления (черный) или параллельно.
• Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная мощность динамиков менее 50 Вт, измените значение параметра [AMP GAIN], чтобы не повредить динамики. (→15)
• Установите устройство под углом менее 30°.
• Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с напряжением 12 В постоянного тока и которая включается и выключается ключом зажигания.
• Держите все кабели вдали от тепловыделяющих металлических частей.
• После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса автомобиля, после чего замените предохранитель на аналогичный новый.

Стандартная процедура

1 Извлеките ключ из замка зажигания, затем отсоедините разъем ⏻ автомобильного аккумулятора.
2 Правильно подключите провода.

См. раздел "Подключение проводов". (27)

3 Установите устройство в вашем автомобиле. См. раздел "Установка устройства (установка в приборную панель)".
4 Подключите клемму автомобильного аккумулятора.
5 Нажмите ,sourceключить питание.
6 Отсоедините переднюю панель и выполните сброс устройства в течение 5 секунд. (→ 3)

РУССКИЙ

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Установка устройства (установка в приборную панель)

При установке без посадочного корпуса

1 Снимите посадочный корпус и декоративную панель с устройства.

2 Совместите отверстия в устройстве (с обеих сторон) с монтажной консолью автомобиля и закрепите устройство винтами (которые можно приобрести в магазине).

⚠️ Используйте только специальные винты. Использование неподходящих винтов может привести к повреждению устройства.

(B) 8 mm MAX. Ø5 mm Ø5 mm

Порядок извлечения устройства

Список деталей для установки

(A) Передняя панель

(B) Декоративная панель

(C) Посадочный корпус

(D)Жгут проводов

(E) Ключ для демонтажа

Выходные разъемы

Для настройки 2-полосного кроссовера

3 пары REAR	: Выход заднего динамика
FRONT	: Фронтальный выход
SW	: Выход сабвуфера
2 пары FRONT	: Фронтальный выход
REAR/	: Выходные разъемы задних
SW	динамиков/низкочастотного динамика
1 пара REAR/	: Выходные разъемы задних
SW	динамиков/низкочастотного динамика

Для настройки 3-полосного кроссовера

3 пары REAR	: Выход на высокочастотный динамик
FRONT	: Выход на среднечастотный динамик
SW	: Выход на низкочастотный динамик
2 пары FRONT	: Выход на среднечастотный динамик
REAR/SW	: Выход на низкочастотный динамик
1 пара REAR/SW	: Выход на низкочастотный динамик

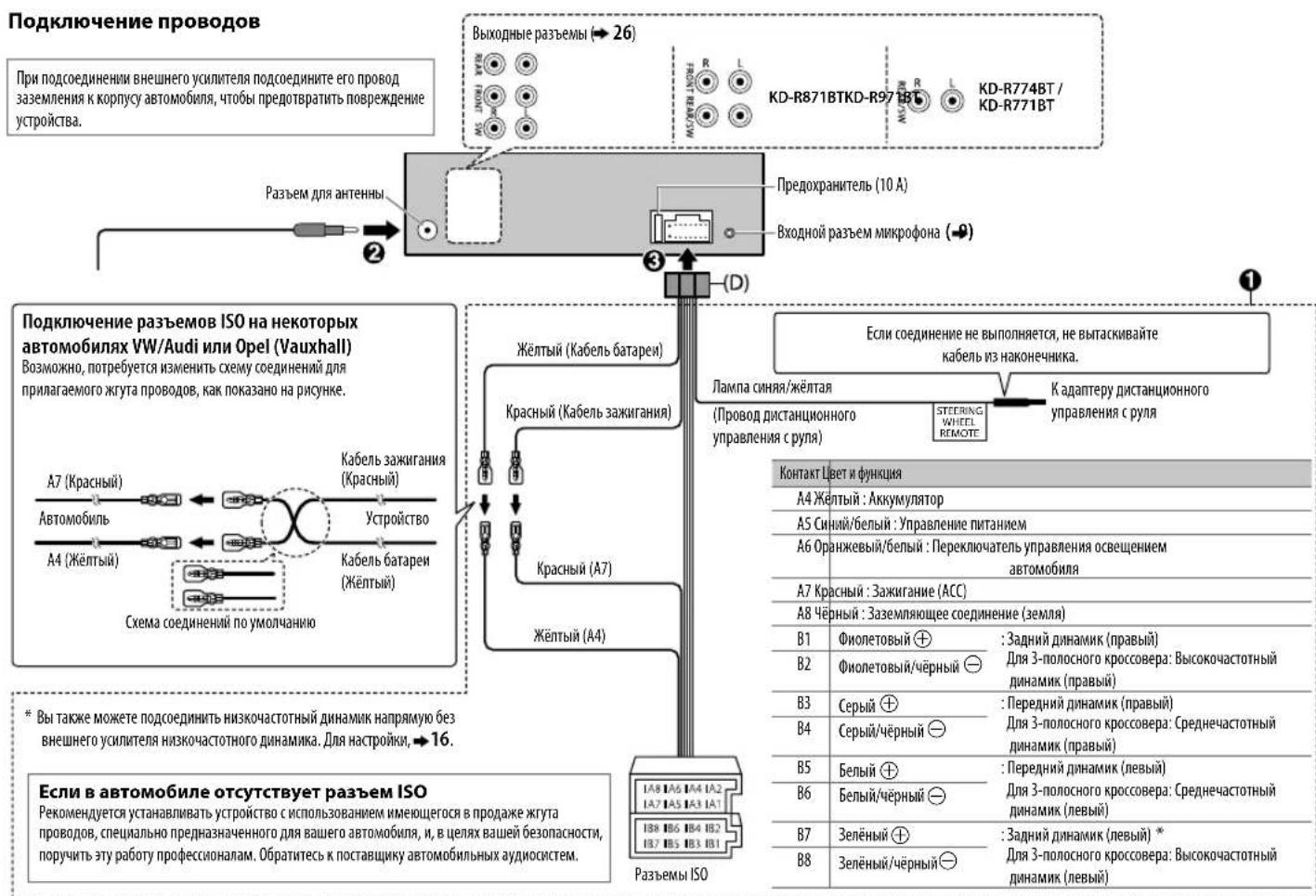

Подключение проводов При подсоединении внешнего усилителя подсоедините его провод заземления к корпусу автомобиля, чтобы предотвратить повреждение устройства. Выходные разъемы (→ 26) КD-R871BTKD-R97BTKD-R774BT ИСМУЕГНАЯ (A) Разъем для антенны Предохранитель (10 A) Входной разъем микрофона (→) (D) Подключение разъемов ISO на некоторых автомобиях VW/Audi или Opel (Vauxhall) Возможно, потребуется изменить схему соединений для прилагаемого жгута проводов, как показано на рисунке. A7 (Красный) Кабель зажигания (Красный) А4 (Жёлтый) Устройство Кабель батареи (Жёлтый) Схема соединений по умолчанию Жёлтый (Кабель батареи) Красный (Кабель зажигания) Красный (A7) Жёлтый (A4) Лампа синяя/жёлтая (Провод дистанционного управления с руля) STEERING WHEEL REMOTE К адаптеру дистанционного управления с руля Если соединение не выполняется, не вытаскивайте кабель из наконечника. Контакт Цвет и функция A4 Жёлтый : Аккумулятор A5 Синий/белый : Управление питанием A6 Оранжевый/белый : Переключатель управления освещением автомобия A7 Красный : Зажигание (ACC) A8 Черный : Заземляющее соединение (земля) B1 Фиолетовый ⊕ : Задний динамик (правый) B2 Фиолетовый/чёрный ⊖ Для 3-полосного кроссовера: Высокочастотный динамик (правый) B3 Серый ⊕ : Передний динамик (правый) B4 Серый/чёрный ⊖ Для 3-полосного кроссовера: Среднечастотный динамик (правый) B5 Белый ⊕ : Передний динамик (левый) B6 Белый/чёрный ⊖ Для 3-полосного кроссовера: Среднечастотный динамик (левый) B7 Зелёный ⊕ : Задний динамик (левый) * B8 Зелёный/чёрный ⊖ Для 3-полосного кроссовера: Высокочастотный динамик (левый) * Вы также можете подсоединить низкочастотный динамик напрямую без внешнего усилителя низкочастотного динамика. Для настройки, → 16. Если в автомобиле отсутствует разъем ISO Рекомендуется устанавливать устройство с использованием имеющегося в продаже жгута проводов, специально предназначенного для вашего автомобиля, и, в целях вашей безопасности, поручить эту работу профессионалам. Обратитесь к поставщику автомобильных аудиосистем.

libFLAC

Copyright (C) 2000,2001,2002,2003,2004,2005,2006,2007,2008,2009 Josh Coalson
