РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DDLE Basis 11 AEG

nale voorschriften.59 Содержание | Специальные указания СПЕЦИАЛЬНЫЕ УКАЗАНИЯ ЭКСПЛУАТАЦИЯ

5. Чистка, уход и техническое обслуживание .............. 61

9. Подготовительные мероприятия ..............................63

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ СПЕЦИАЛЬНЫЕ

• Детям старше 8 лет, а также лицам с огра- ниченными физическими, сенсорными и умственными способностями, не имеющим опыта и не владеющим информацией о при- боре, разрешено использовать прибор толь- ко под присмотром других лиц или после соответствующего инструктажа о правилах безопасного пользования и потенциальной опасности в случае несоблюдения этих пра- вил. Не допускать шалостей детей с прибо- ром. Дети могут выполнять чистку прибора и те виды технического обслуживания, кото- рые обычно производятся пользователем, только под присмотром взрослых.

• Опасность обваривания: арматура может нагреваться до температуры свыше 60°C.

• Прибор должен отключаться от сети с раз- мыканием всех контактов не менее 3ММ на всех полюсах.

• Закрепить прибор, как описано в главе «Установка/ Монтаж».

• Убедиться, что давление соответствует мак- симально допустимому (см. главу «Установ- ка/ Технические характеристики/ Таблица параметров»).

• При опорожнении прибора следовать ука- заниям главы «Установка/ Техническое об- служивание/ Опорожнение прибора».60 Эксплуатация – для пользователя и технического специалиста ЭКСПЛУАТАЦИЯ

Главы «Специальные указания» и «Эксплуатация» предна-значены для пользователя и специалиста.Глава «Установка» предназначена для специалиста. УказаниеПеред началом эксплуатации следует внимательно прочитать данное руководство и сохранить его.При необходимости передать настоящее руковод-ство следующему пользователю.1.1 Указания по технике безопасности1.1.1 Структура указаний по технике безопасности

СИГНАЛЬНОЕ СЛОВО Вид опасностиЗдесь приведены возможные последствия несоблю-дения указания по технике безопасности. » Здесь приведены мероприятия по предотвраще-нию опасности.1.1.2 Символы, вид опасностиСимвол Вид опасности

Поражение электрическим током

(ожог, обваривание) 1.1.3 Сигнальные словаСИГНАЛЬНОЕ СЛОВОЗначениеОПАСНОСТЬ Указания, несоблюдение которых приводит к серьез-ным травмам или к смертельному исходу.ПРЕДУПРЕЖДЕ-НИЕ Указания, несоблюдение которых может привести к серьезным травмам или к смертельному исходу.ОСТОРОЖНО Указания, несоблюдение которых может привести к травмам средней тяжести или к легким травмам.1.2 Другие обозначения в данной документации УказаниеОбщие указания обозначены приведенным рядом с ними символом. » Следует внимательно прочитать тексты указа- Символ Значение

Материальный ущерб(повреждение оборудования, косвенный ущерб и ущерб для окружающей среды)

Утилизация устройства » Этот символ указывает на необходимость выполне-ния определенных действий. Описание необходимых действий приведено шаг за шагом.1.3 Единицы измерения УказаниеЕсли не указано иное, все размеры приведены в мил-лиметрах.

2. Техника безопасности

2.1 Использование по назначениюПрибор предназначен для бытового использования. Для его безопасного обслуживания пользователю не требует- ся проходить инструктаж. Возможно использование при- бора не только в быту, но и, например, на предприятиях малого бизнеса при условии соблюдения тех же условий эксплуатации.Прибор напорного типа предназначен для нагрева водо-проводной воды или дополнительного подогрева воды, нагретой ранее. Прибор может обеспечивать одну или несколько точек отбора.Любое иное или не указанное в настоящем руководстве использование данного устройства считается использо-ванием не по назначению. Использование по назначению подразумевает соблюдение требований настоящего ру-ководства, а также руководств к используемым принад-лежностям.2.2 Общие указания по технике безопасности ОСТОРОЖНО ожогВо время работы смеситель может нагреваться до температуры свыше 60°C.При температуре воды на выходе выше 43°C суще-ствует опасность обваривания. ОСТОРОЖНО ожогВ режиме эксплуатации с использованием предва-рительно подогретой воды, например, из солнечной установки, температура приготовленной горячей воды может отклоняться от заданной температуры.

ПРЕДУПРЕЖДЕНИЕ травмаДетям старше 8 лет, а также лицам с ограниченными физическими, сенсорными и умственными способ-ностями, не имеющим опыта и не владеющим инфор-мацией о приборе, разрешено использовать прибор только под присмотром других лиц или после соот-ветствующего инструктажа о правилах безопасного пользования и потенциальной опасности в случае несоблюдения этих правил. Не допускать шалостей детей с прибором. Дети могут выполнять чистку при- бора и те виды технического обслуживания, которые обычно производятся пользователем, только под присмотром взрослых.Если прибором пользуются дети или лица с ограниченны-ми физическими, сенсорными и умственными способно-стями, то мы рекомендуем установить режим постоянного ограничения температуры. Выполнить данную настройку может специалист.

Материальный ущербПользователь должен обеспечить защиту водопро-вода и арматуры от замерзания.

!61 Эксплуатация – для пользователя и технического специалиста 2.3 Знак CEЗнак CE свидетельствует, что прибор соответствует всем основным требованиям: ◦ Директивы ЕС по низковольтному оборудованию,

• Директивы об электромагнитной совместимости. Максимально допустимое полное сопротивление сети указано в главе «Установка/ Технические харак-теристики/ Таблица параметров».2.4 Знак технического контроляСм. заводскую табличку на приборе. Евразийское соответствие

Данный прибор соответствует требованиям безопасности технического регламента Таможенного союза и прошел со-ответствующие процедуры подтверждения соответствия. 2.5 Знак технического контроляСм. заводскую табличку на приборе.Государственные допуски и свидетельства: ГерманияВ соответствии со строительными нормами и правилами ведомством по надзору выдано общее свидетельство о подтвержден ии возможности использования прибора с точки зрения его шумовых характеристик. AEG HOL DIN 4109 PA-IX 6814/I

3. Описание устройства

Проточный водонагреватель с электронным управле-нием автоматически регулирует мощность нагрева, что позволяет обеспечить постоянную температуру воды на выходе с учетом предельной мощности прибора. При пре- вышении предельной мощности прибора регулирование температуры воды осуществляется при помощи водораз-борной арматуры.Нагревательная системаНагревательная система с открытым нагревательным эле-ментом защищена герметичным пластиковым корпусом. Нагревательная система пригодна как для мягкой, так и для жесткой воды. Такая система менее восприимчива к образованию накипи. Нагревательная система обеспечи- вает быстрое и эффективное снабжение горячей водой. УказаниеПрибор оснащен системой обнаружения воздуха, которая предотвращает повреждение системы на-грева. Если во время эксплуатации прибора в него попадает воздух, прибор отключает нагрев на одну минуту, защищая тем самым свою нагревательную систему.

Температура горячей воды на выходе регулируется бес-ступенчато.Умывальник (ок. 35°C)Душ (ок. 40°C)Ванна (ок. 45°C )Кухонная мойка (ок. 55°C ) » Установить ручку регулятора на нужную температуру.Ограничитель температурыСпециалист может настроить на приборе ограничитель температуры на значение 43°C. Если активирована функ- ция ограничения температуры, ее можно регулировать поворотным переключателем в пределах поворота ручки переключателя. Температуру воды на выходе можно уста- новить только в пределах от 30°C до 43°C. УказаниеЕсли при полностью открытом раздаточном кране горячей воды и температуре, установленной на мак-симальное значение, вода на выходе недостаточно нагрета, значит через прибор проходит больше воды, чем может нагреть нагревательная система. Прибор работает на пределе мощности. » В таком случае необходимо снизить расход воды на раздаточном кране.Рекомендации для настроек при использовании термостатической арматурыУстановить ручку регулятора температуры на максималь-ное значение.После отключения подачи воды

Материальный ущербВо избежание повреждения системы с открытым на-гревательным элементом включение прибора после отключения подачи воды необходимо производить следующим образом. » Обесточить прибор, отключив предохранители. » Открыть вентиль смесителя на одну минуту, пока из прибора и линии подачи холодной воды не будет удален весь воздух. » Возобновить подачу сетевого напряжения.

5. Чистка, уход и техническое

обслуживание » Не использовать абразивные или едкие чистящие средства. Для ухода за прибором и очистки корпуса достаточно влажной тканевой салфетки. » Необходимо периодически проверять смесители. Известковые отложения на изливе смесителя можно удалить с помощью имеющихся в продаже средств для удаления накипи.62 Эксплуатация – для пользователя и технического специалиста

6. Устранение неисправностей

Проблема Причина Способ устранения Прибор не включает- ся, несмотря на пол- ностью открытый кран горячей воды. На прибор не подает- ся напряжение. Проверить предохра- нители домовой элек-

Слишком малый объ- емный расход. Загряз- нение или известкова- ние регулятора струи или душевой лейки. Очистить регулятор струи или душевую лейку и/ или удалить известковый налет. Не осуществляется на- грев до температуры, заданной > 45°C. Водоснабжение от-

Удалить воздух из при- бора и трубопровода подачи холодной воды (см. главу «Управле- ние/ Настройки»). Температура подачи холодной воды со- ставляет >45°C. Уменьшить температу- ру холодной воды на

Если невозможно устранить эту неисправность самостоятельно, следует пригласить специалиста. Чтобы специалист смог опера- тивно помочь, необходимо сообщить ему номер прибора с за- водской таблички (000000-0000-00000): Nr.: 000000-0000-00000 D000004161463 Установка – для технического специалиста

7. Техника безопасности

Установка, ввод в эксплуатацию, а также техобслужива-ние и ремонт устройства должны производиться только квалифицированным специалистом.7.1 Общие указания по технике безопасностиБезупречная работа прибора и безопасность эксплуата-ции гарантируются только при использовании соответ-ствующих оригинальных принадлежностей и оригиналь-ных запчастей.

Материальный ущербНеобходимо учитывать максимально допустимое значение температуры подачи. При более высоких температурах подачи возможно повреждение при- бора. При установке центральной термостатиче- ской арматуры максимальную температуру подачи можно ограничить.7.2 Предписания, стандарты и положения УказаниеНеобходимо соблюдать все общегосударственные и региональные предписания и положения. ◦ Степень защиты IP25 (защита от струй воды) обеспе-чивается только при надлежащей установке защит-ной втулки для кабеля. ◦ Удельное электрическое сопротивление воды не должно быть ниже указанного на заводской табличке! Если речь идет об объединенной системе водоснаб-жения, необходимо учитывать наименьшее электри-ческое сопротивление воды (см. главу «Установка/ Технические характеристики/ Таблица параметров»). Выяснить удельное электрическое сопротивление или электропроводность воды на предприятии водоснабжения.

8. Описание устройства

8.1 Комплект поставкиВ комплект поставки прибора входят: ◦ Настенная монтажная планка ◦ Резьбовые шпильки, шурупы и дюбели для настенной монтажной планки ◦ Шаблон для монтажа ◦ 2 двойных ниппеля (для холодной воды, с запорным клапаном) ◦ Плоские уплотнения ◦ Кабельная втулка (подключение электропитания вверху/ внизу) ◦ Шурупы/ дюбели для настенного крепежа при от-крытом монтаже водопровода

• Дополнительный ограничитель объемного расхо- да в линии подачи холодной воды (только модель DDLEBasis18/21/24)8.2 ПринадлежностиСмесительADEo 70 WD – однорычажный смеситель с переключате-лем «ванна/душ»Комплект для подключения плитыКомплект для электрического подключения водонагре-вателей DDLEBasis11 и DDLEBasis13Монтажные принадлежностиКомплект труб для монтажа под раковиной UT 104, под- ключение: открытый монтаж, G 3/8, сверху. Стыки для под- ключения воды с резьбовым обжимом 12мм.Универсальная монтажная рамаМонтажная рама с электрическими клеммами.Комплект труб для монтажа прибора под раковиной Если подключение воды выполняется сверху (G3/8A), по- надобится комплект для монтажа под раковиной.Комплект труб для монтажа со смещениемЕсли при установке прибор смещается на 90 мм по верти-кали относительно патрубка для подключения воды, для монтажа понадобится комплект труб с коленом.Комплект труб для перехода на газовую колонкуЕсли для монтажа используются имеющиеся патрубки газового водонагревателя (подключение холодной воды слева и горячей воды справа), потребуется комплект труб для монтажа.Реле сброса нагрузки (LR 1-A)Реле сброса нагрузки предназначено для установки в электрическом распределительном устройстве, оно обеспечивает приоритетное включение проточного во-донагревателя при его одновременной работе, например, с электрическими накопительными водонагревателями.ZTA 3/4 – центральная термостатирующая арматураТермостатирующая арматура предназначена для центра-лизованного предварительного смешивания, например, воды проточного водонагревателя и солнечной установ-

Материальный ущербПрибор разрешается устанавливать только в отапли-ваемом помещении. » Устанавливать прибор следует вертикально, в непо- средственной близости от точки отбора.Прибор можно устанавливать под раковиной или над ней.Монтаж под раковиной26_02_02_1345121 Подвод холодной воды2 Выпуск. труба горячей воды64 Установка – для технического специалиста Монтаж над раковиной1226_02_02_13441 Подвод холодной воды2 Выпуск. труба горячей воды Указание » Смонтировать прибор на стене. Стена должна обладать достаточной несущей способностью.

9.2 Водопроводные работы

• Установка предохранительного клапана не требуется. » Тщательно промыть водопроводную систему. » Необходимо убедиться, что объемный расход (см. главу «Установка/ Технические характеристики/ Таблица параметров») достаточен для включения прибора. Если значение объемного расхода не до- стигнуто, следует извлечь ограничитель объемного расхода (см. главу «Установка/ монтаж ограничителя объемного расхода»). » Если при полностью открытом раздаточном кране требуемое значение объемного расхода не достиг-нуто, следует повысить давление в водопроводной магистрали. СмесителиИспользовать подходящие напорные смесители. Запре-щено использовать безнапорные смесители. УказаниеДля уменьшения потока запрещено использовать за-порный клапан на линии подачи холодной воды! За-порный клапан служит для блокирования прибора.Разрешенные материалы для водопроводных

• Трубопровод подачи холодной воды труба из горячеоцинкованной стали, нержавеющей стали, меди или пластика
• Трубопровод подачи горячей воды: труба из нержавеющей стали, меди или пластика

Материальный ущербПри использовании пластиковых труб нужно учи-тывать максимальную температуру и максимально допустимое давление (см. главу «Установка / Техни-ческие характеристики/ Таблица параметров»).Гибкие шланги для подвода воды » При подключении прибора с помощью гибких шлан-гов необходимо предупредить прокручивание байо-нетных соединений в трубных коленах. » Закрепить заднюю стенку, зафиксировав ее снизу двумя дополнительными винтами.

10.1 Стандартный монтаж

• Электроподключение сверху, скрытая проводка ◦ Подключение к водопроводу скрытого монтажа
• Модели DDLE Basis 18/21/24 потребляемая мощность в заводской настройке 21кВтДругие возможности монтажа см. главу «Установка/ Мон-таж/ Альтернативные варианты монтажа». ◦ Электроподключение нижнее, скрытая проводка ◦ Электроподключение, открытая проводка ◦ Подключение реле сброса нагрузки ◦ Монтаж под раковиной, патрубки подключения воды сверху ◦ Подключение к водопроводу открытого монтажа ◦ Работа с предварительно подогретой водой ◦ Ограничитель температурыВскрытие прибораD0000041615 » Открыть прибор, отжав защелку фиксатора. NTT-so

26_02_02_0762 » Снять заднюю панель, для этого нажать на оба крюч-ка-фиксатора и потянуть нижнюю часть задней пане-ли вперед.Подготовка сетевого кабеля

≥ 30 26_02_02_088765 Установка – для технического специалиста Установка настенной монтажной планки 26_02_02_0972 » Разметить места сверления отверстий при помощи шаблона для монтажа. При подключении прибора к водопроводу открытого монтажа нужно допол- нительно отметить крепежные отверстия в нижней части шаблона. » Просверлить отверстия и закрепить настенную мон- тажную планку с помощью 2шурупов и 2дюбелей (шурупы и дюбели входят в комплект поставки). » Установить прилагаемую резьбовую шпильку. » Установить настенную монтажную планку. Установка кабельной втулки 26_02_02_0950 » Установить кабельную втулку. Если поперечное сече- ние кабеля превышает 6мм², отверстие в кабельной втулке необходимо расширить. Подключение прибора к системе водоснабжения

Материальный ущерб Все работы по подключению воды и устанвоке при- бора необходимо производить в соответствии с ин-

26_02_02_0948 » Поставить прокладку и ввинтить двойной ниппель.

Материальный ущерб Для уменьшения потока запрещено использовать запорный клапан на линии подачи холодной воды! Подготовка задней стенки

Материальный ущерб Если по ошибке было выломано не то отверстие для кабельной втулки, необходимо использовать новую заднюю стенку!

D0000041893 » Выломать в заданной точке на задней стенке отвер- стие для кабельной втулки. При наличии острых кро- мок их следует зачистить напильником. Монтаж прибора

NT C T- soll X1 1 D0000041894 » Надеть заднюю стенку на шпильку и кабельную втул- ку. Подтянуть плоскогубцами кабельную втулку к фиксатору на задней стенке так, чтобы оба фиксатора защелкнулись со слышимым щелчком. » Удалить защитные заглушки из патрубков для под- ключения воды. » Заднюю панель плотно прижать к стене. Заблокиро- вать крепежный вороток, повернув его вправо на 90°.66 Установка – для технического специалиста D0000041925 » Прикрутить трубы с плоскими уплотнителями к двой- ным ниппелям.

Материальный ущерб Для работы прибора необходима установка сетча- того фильтра. » При замене прибора проверить наличие сетча- того фильтра (см. главу «Установка/ Техническое обслуживание»). Демонтаж/ замена ограничителя объемного

При использовании термостатической арматуры де- монтаж ограничителя расхода запрещен. L1’

1 Пластиковая профильная шайба 2 Ограничитель расхода » Снять ограничитель расхода. Установить пластмассо- вую профильную шайбу на место. Модели DDLE Basis 18/21/24 Замена ограничителя расхода » При выборе потребляемой мощности 24кВт установ- ленный ограничитель расхода (белого цвета) следует заменить на ограничитель расхода из комплекта поставки (оранжевого цвета, прикреплен к патрубку холодной воды). Подключение к сети питания ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Все работы по электрическому подключению и мон- тажу необходимо производить в соответствии с ин-

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Подключение к электросети допустимо только в неразъемном исполнении и со съемной кабельной втулкой. Прибор должен отключаться от сети с раз- мыканием всех контактов не менее 3ММ на всех по-

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Проверить подключение прибора к защитному про-

Материальный ущерб Следует соблюдать данные на заводской табличке. Напряжение сети должно совпадать с указанным на

» Подключить кабель питания к соединительной клем- ме сети (см. главу «Установка/ Технические характе- ристики/ Электрическая схема»). Модели DDLE Basis 18/21/24 Переключение штекера кодировки В состоянии поставки штекер кодировки установлен в положение21кВт. Для переключения на другую потре- бляемую мощность необходимо выполнить следующие

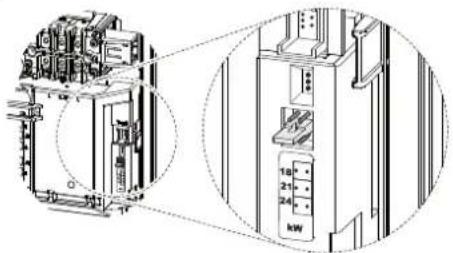

D0000047341 » Переместить штекер кодировки в положение, со- ответствующее выбранной мощности (сведения о выборе мощности и предохранителях прибора см. в главе «Установка/ Технические характеристики/ Та- блица параметров»). » Выбранную мощность отметить на заводской таблич- ке крестиком. При этом использовать шариковую

Монтаж нижней части задней стенки

X11 26_02_02_1348 » Смонтировать нижнюю часть задней стенки. Зафик- сировать нижнюю часть задней стенки.67 Установка – для технического специалиста » Выровнять установленный прибор, ослабив крепеж-ный вороток, поправить электрический кабель и за-днюю стенку, после чего вновь затянуть крепежный вороток. Если задняя стенка прибора не прилегает, можно прикрепить прибор снизу двумя дополни-тельными винтами (см. главу «Установка/ Альтерна-тивные варианты монтажа/ Водопроводные работы, открытый монтаж»).

10.2 Альтернативные варианты монтажа

10.2.1 Электроподключение нижнее, скрытая

Материальный ущербЕсли по ошибке было выломано не то отверстие для кабельной втулки, необходимо использовать новую заднюю стенку! » Выломать в заданной точке на задней стенке отвер-стие для кабельной втулки. При наличии острых кро-мок их следует зачистить напильником. » Переместить клемму подключения к электросети с верхней части прибора вниз. » Надеть заднюю стенку на шпильку и кабельную втул-ку. Подтянуть плоскогубцами кабельную втулку к фиксатору на задней стенке так, чтобы оба фиксатора защелкнулись со слышимым щелчком. » Заднюю панель плотно прижать к стене. Заблокиро-вать крепежный вороток, повернув его вправо на 90°.

10.2.2 Электроподключение, открытая проводка

УказаниеПри таком способе подключения изменится степень защиты прибора. » Изменить данные на заводской табличке. Зачер- кнуть маркировку «IP 25» и пометить крестиком ячейку «IP24». При этом использовать шарико-вую ручку.

Материальный ущербЕсли по ошибке было выломано не то отверстие для кабельной втулки, необходимо использовать новую заднюю стенку. » В задней стенке чисто выполнить необходимые сквозные отверстия (см. главу «Установка/ Техни-ческие характеристики/ Размеры и соединения»). При наличии острых кромок их следует зачистить напильником. » Пропустить кабель электропитания через кабельную втулку и подключить этот кабель к соединительной клемме сети.

10.2.3 Подключение реле сброса нагрузки

Реле сброса нагрузки в электрораспределительном устройстве следует использовать совместно с другими электроприборами, например, с электрическими накопи- тельными водонагревателями. Сброс нагрузки осущест- вляется при работе проточного водонагревателя.

Материальный ущербПодключить фазу, на которую установлено реле сброса нагрузки, к помеченной соединительной клемме сети в приборе (см. главу «Установка/ Тех-нические характеристики/ Электрические схемы и соединения»).

10.2.4 Монтаж под раковиной, патрубки

подключения воды сверху Для монтажа прибора под раковиной с верхним располо-жением патрубков для подключения воды используется дополнительный комплект труб для монтажа прибора под раковиной. Аккуратно выломать проходные отверстия для труб в задней панели и установить трубы из комплек- та.68 Установка – для технического специалиста

10.2.5 Подключение к водопроводу открытого монтажа

УказаниеПри таком способе подключения изменится степень защиты прибора. » Изменить данные на заводской табличке. Зачер- кнуть маркировку «IP 25» и пометить крестиком ячейку «IP24». При этом использовать шарико-вую ручку.26_02_02_0765 » Чтобы закрыть отверстия при скрытом монтаже сле-дует установить заглушки с уплотнителями. » Выполнить монтаж соответствующего напорного смесителя.26_02_02_1006 » Нижнюю часть задней панели установить под верх-нюю часть и защелкнуть. » Соединить трубы с прибором. » Закрепить заднюю стенку, зафиксировав ее снизу двумя дополнительными винтами.

Материальный ущербЕсли по ошибке было выломано не то отверстие для кабельной втулки, необходимо использовать новую заднюю стенку! » Аккуратно выломать проходные отверстия в крышке прибора. При наличии острых кромок их следует за-чистить напильником. » Протолкнуть нижнюю часть задней панели под тру-бами подводки смесителя. Зафиксировать нижнюю часть задней стенки. » Соединить трубы с прибором.10.2.6 Работа с предварительно подогретой водойПри установке центральной термостатической арматуры производится ограничение максимальной температуры подачи.10.2.7 Ограничитель температуры ОСТОРОЖНО ожогВ режиме эксплуатации с использованием предвари-тельно подогретой воды система ограничения тем-пературы и защиты от обваривания может оказаться неэффективной. » В этом случае ограничение устанавливается на предустановленной центральной термостатиче-ской арматуре. На внутренней стороне крышки прибора можно устано-вить ограничение температуры, равное 43°C.6 0 °

D0000046203 » Подключить штекер задающего устройства к ограни-чителю температуры, настроенному на 43°C.После активации ограничения температуры выбор темпе-ратуры возможен только в диапазоне от 30 до 43°C.

10.3 Завершение монтажа

» Открыть запорный клапан в двойном ниппеле или в трубопроводе подачи холодной воды.

11. Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ поражение электрическим токомВвод прибора в эксплуатацию может осуществляться только специалистом при условии соблюдения пра-вил техники безопасности.69 Установка – для технического специалиста

11.1 Первый ввод в эксплуатацию

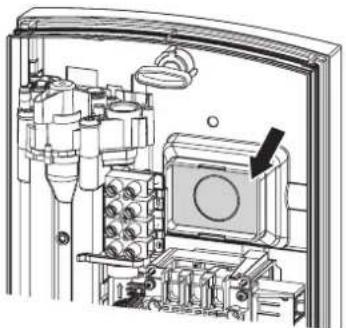

NT C T- soll X1 1182124kW26_02_02_0769 » Многократно открывать и закрывать все подключен- ные раздаточные краны до тех пор, пока из водопро- водной сети и прибора не выйдет весь воздух. » Выполнить проверку герметичности. » Активировать предохранительный ограничитель давления, для этого плотно вдавить кнопку сброса (в комплект поставки входит предохранительный огра- ничитель давления в деактивированном состоянии). » Подключить штекер регулятора температуры к блоку электроники. » Установить крышку прибора. Крышка прибора долж- на зафиксироваться со щелчком. Проверить положе- ние крышки прибора. » Подать сетевое напряжение. » Выполнить калибровку температуры. Повернуть ре- гулятор температуры вправо и влево до упора. » Проверить работу прибора. Передача прибора » Объяснить пользователю функции прибора. Ознако- мить его с порядком пользования прибором. » Указать пользователю на возможные опасности, осо- бенно на опасность обваривания. » Передать данное руководство.

11. 2 Повторный ввод в эксплуатацию

» Удалить воздух из прибора и трубопровода подачи холодной воды (см. главу «Управление/ Настройки»). » См. главу «Установка / Монтаж/ Ввод в эксплуата- цию/ Первый ввод в эксплуатацию».

12. Вывод из эксплуатации

» Полностью обесточить прибор с размыканием всех

» Опорожнить прибор (см. главу «Установка/ Техобслуживание»).70 Установка – для технического специалиста

13. Устранение неисправностей

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Для проверки прибора он должен находиться под напряжением. Индикация диагностического светодиодного индикатора (LED) красный горит при неисправностижелтый горит в режиме нагревазеленый мигает: прибор подключен к сети D0000041794 1 Диагностический светодиодный индикатор Неисправность/ Индикация диагно-стического светодиодного индика-

Способ устранения Очень слабый поток. Загрязнен сетчатый фильтр в приборе. Очистить сетчатый фильтр. Не достигнута заданная температура. Отсутствует одна фаза. Проверить предохранители электрической сети в здании.Нагрев не включается. В воде обнаружен воздух. Система нагрева крат-ковременно отключается.Прибор восстановит работу через одну минуту. Отсутствует горячая вода, не работает диагностический светодиодный инди-катор.Сработал предохранитель. Проверить предохранители электрической сети в здании. Сработал предохранительный ограничитель дав-ления.Устранить причину неисправности (например, неис-правный сливной кран).

Открыть кран отбора горячей воды на одну минуту для защиты нагревательной системы от перегрева. Это позволит снять нагрузку с нагревательной си-стемы и обеспечит ее охлаждение.

Активировать предохранительный ограничитель давления при наличии гидравлического давления, для этого следует нажать кнопку сброса (см. главу «Установка/ Ввод в эксплуатацию/ Первый ввод в эксплуатацию»). Неисправен блок электроники. Проверить блок электроники, при необходимости заменить.Диагностический светодиодный ин-дикатор: зеленый мигает или горит постоянноНеисправен блок электроники. Проверить блок электроники, при необходимости заменить. Отсутствует горячая вода при расходе >3л/мин. Не подключена система распознавания потока DFE. Подключить штекер системы распознавания потока. Поврежден штекер системы распознавания потока. Проверить датчик распознавания потока и при не- обходимости заменить его.Диагностический светодиодный инди-катор: желтый свет горит постоянно, зеленый мигает Отсутствует горячая вода при расходе >3л/мин.Сработало предохранительное тепловое реле или обрыв его линии.

Проверить предохранительный ограничитель тем-пературы и при необходимости заменить ограничи-тель температуры. Неисправна нагревательная система. Измерить сопротивление в нагревательной систе- ме, при необходимости заменить сопротивление. Неисправен блок электроники. Проверить блок электроники, при необходимости заменить.Диагностический светодиодный инди-катор: постоянно горит желтый, мигает зеленый Извлечен выходной датчик. Произошел обрыв про- вода. Подключить штекер выходного датчика, при необ-ходимости заменить датчик. Диагностический светодиодный инди-катор: постоянно горит красный, мигает зеленыйНеисправен датчик холодной воды. Проверить блок электроники, при необходимости заменить. Отсутствует горячая вода Вода не нагревается до заданной тем-пературы > 45°C.Температура холодной воды на подаче превышает 45°C. Уменьшить температуру холодной воды на подаче. Диагностический светодиодный инди-катор: постоянно горит красный, мигает зеленыйПоврежден выходной датчик (короткое замыкание). Проверить выходной датчик, при необходимости заменить датчик.71 Установка – для технического специалиста

14. Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ поражение электрическим токомПри любых работах необходимо полное отключение прибора от сети. Опорожнение прибора Для проведения работ по техобслуживанию или для за-щиты от замерзания пользователь может опорожнить прибор. ПРЕДУПРЕЖДЕНИЕ ожогПри опорожнении прибора может вытекать горячая вода. » Закрыть запорный клапан в двойном ниппеле или в трубопроводе подачи холодной воды. » Открыть все раздаточные краны. » Отсоединить трубопроводы подачи воды от прибора. » Хранить демонтированный прибор в отапливаемом помещении, поскольку в приборе всегда находятся остатки воды, которые могут замерзнуть и повредить

Чистка сетчатого фильтра 26_02_02_0949Очистить сетчатый фильтр в резьбовом соединении тру-бопровода холодной воды. Закрыть запорный клапан в трубопроводе подачи холодной воды, демонтировать сетчатый фильтр, очистить его и установить снова.

15. Технические характеристики

15.1 Размеры и подключения

c01 c06 b02 D0000017757b02 Ввод кабеля электропитания I c01 Подвод холодной воды Наружная резьба G 1/2 A c06 Выпуск. труба горячей воды Наружная резьба G 1/2 A Варианты подключения

b03 b02 b04 b04 b04 D0000019778b02 Ввод кабеля электропитания Ib03 Ввод кабеля электропитания IIb04 Ввод кабеля электропитания III

15.2 Электрическая схема

3/PE ~ 380 - 415В 85_02_02_00051 Нагрев2 Предохранительный ограничитель температуры3 Предохранительный ограничитель давления Реле сброса нагрузки LR 1-A 85_02_02_0003_211 Кабель управления к контактору 2-го прибора (напр., накопительного электрического водонагревателя).2 Управляющий контакт размыкается при включении проточного водонагревателя.72 Установка – для технического специалиста

15.3 Производительность по горячей воде

Производительность по горячей воде зависит от напряже- ния в сети, потребляемой мощности прибора и температу- ры холодной воды. Сведения о номинальном напряжении и номинальной мощности указаны на заводской табличке (см. главу «Управление/ Устранение неисправностей»). Потребляемая мощность, кВт Производительность по горячей воде (38 °C),

Температура холодной воды на подаче 400 B 5°C 10°C 15°C 20°C 11,0 4,8 5,6 6,8 8,7 13,5 5,8 6,9 8,4 10,7 18,0 7,8 9,2 11,2 14,3 21,0 9,1 10,7 13,0 16,7 24,0 10,4 12,2 14,9 19,0 27,0 11,7 13,8 16,8 21,4 Потребляемая мощность, кВт Производительность по горячей воде (50 °C),

15.4 Рабочие диапазоны/ Таблица

пересчета данных Удельное электрическое сопротивление и удельная элек- тропроводность (см. главу «Установка/ Технические ха- рактеристики / Таблица параметров»). Стандартные дан- ные при 15°C 20°C 25 °C

15.5 Потери давления

Потеря давления на смесителях при объемном расходе 10л/мин Смеситель с одной ручкой, прибл. MPa 0,04 - 0,08 Термостатический смеситель, прибл. MPa 0,03 - 0,05 Ручной душ, прибл. MPa 0,03 - 0,15 Расчет параметров трубопроводной сети При расчете параметров трубопроводной сети для прибо- ра рекомендуется задать потерю давления 0,1МПа.

15.6 Возможные неисправности

При неисправности в водопроводной системе могут возникать кратковременные максимальные нагрузки, сопровождаемые повышением температуры до 95 °C и давления до 1,2МПа.

15.7 Характеристики энергопотребления

Характеристики изделия соответствуют предписаниям Директивы ЕС, определяющей требования к экодизайну энергопотребляющей продукции (ErP). DDLE Basis 11 DDLE Basis 13 DDLE Basis 18 DDLE Basis 18/21/24 DDLE Basis 27

Производитель AEG Haustechnik AEG Haustechnik AEG Haustechnik AEG Haustechnik AEG Haustechnik Профиль нагрузки XS XS S S S Класс энергоэффективности A A A A A Годовое потребление тока кВт*ч 473 473 477 477 481 Энергетический КПД % 39 39 39 39 39 Заводская настройка температуры °C 60 60 60 60 60 Уровень звуковой мощности дБ(A) 15 15 Особые указания по измерению эффектив-

Нет Нет Нет Данные при Pmax. Нет73 Установка – для технического специалиста

15.8 Таблица параметров

Электрические характеристики Номинальное напряжение B 380 400 380 400 415 380 400 415 380 400 415 380 400 Номинальная мощность кВт 10,1 11 12,2 13,5 14,5 16,2 18 19,4 16,2/19/21,7 18/21/24 19,4/22,6/25,8 24,4 27 Номинальный ток A 15,4 16 18,5 19,5 20,2 24,7 26 27 27,6/29, 5/35 29/31/35 30,1/32,2/36,3 37,1 39 Предохранитель A 16 16 20 20 20 25 25 32 32/32/35 32/32/35 32/32/40 40 40 Фазы 3/PE 3/PE 3/PE 3/PE 3/PE Частота Гц 50/60 50/60 50/60 50/60 50/- 50/60 50/60 50/- 50/60 50/60 50/- 50/60 50/60 Удельное сопротивление ρ15 ≥ (при ϑхол ≤25°C) Ω cm 900 900 900 900 1000 900 900 1000 900 900 1000 900 900 Удельная электропрово- дность σ15 ≤ (при ϑхол ≤25°C) μS/cm 1111 1111 1111 1111 1000 1111 1111 1000 1111 1111 1000 1111 1111 Удельное сопротивление ρ15 ≥ (при ϑхол ≤45°C) Ω cm 1200 1200 1200 1200 1300 833 1200 1300 833 1200 1300 833 1200 Удельная электропрово- дность σ15 ≤ (при ϑхол ≤45°C) μS/cm 830 830 830 830 770 1200 833 770 1200 833 770 1200 833 Макс. полное сопротивление сети при 50Гц Ω 0,379 0,360 0,347 0,284 0,270 0,260 0,254 0,241

Подключение к водопроводу G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A Пределы рабочего диапазона Макс. допустимое давление МПа 1 1 1 1 1 Макс. значение температуры подачи для догрева °C 45 45 45 45 45

Макс. допустимая температу-

°C 60 60 60 60 60 Вкл л/мин >3 >3 >3 >3 >3 Объемный расход при потере

л/мин 3,1 3,9 5,2 5,2/6,0/6,9 7,7 Потеря давления при объем- ном расходе

0,07 (0,02 без ограничите-

DMB) 0,11 (0,03 без огра- ничителя расхода DMB) 0,08(0,06без огра- ничителя расхода) 0,08/0,10/0,13 (0,06/0,08/0,10 без ограничителя расхода DMB) 0,16(0,12 без ограничите-

DMB) Ограничение объемного рас-

л/мин 4,0 4,0 8,0 8,0 / 8,0 / 9,0 9,0 Мощность по горячей воде л/мин 5,6 6,9 9,2 9,2/10,7/12,3 12,7 Δϑ при подаче K 28 28 28 28 28 Гидравлические характеристики Номинальная емкость l 0,4 0,4 0,4 0,4 0,4 Модификации Выбор мощности подклю-

- - - X - Регулировка температуры °C ок. 30-60 ок. 30-60 ок. 30-60 ок. 30-60 ок. 30-60 Изолирующий блок Пластмасса Пластмасса Пластмасса Пластмасса Пластмасса Генератор тепла системы

нагреватель- ный элемент Открытый нагрева- тельный элемент Открытый нагрева- тельный элемент Открытый нагревательный элемент

нагреватель- ный элемент Крышка и задняя панель Пластмасса Пластмасса Пластмасса Пластмасса Пластмасса Цвет белый белый белый белый белый Степень защиты (IP) IP25 IP25 IP25 IP25 IP25

Высота мм 485 485 485 485 485 Ширина мм 226 226 226 226 226 Глубина мм 93 93 93 93 93

Вес кг 3,6 3,6 3,6 3,6 3,674 Гарантия – защита окружающей среды и утилизация

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ

Приборы, приобретенные за пределами Германии, не под

падают под условия гарантии немецких компаний.

же в странах, где продажу нашей продукции осуществляет одна из наших дочерних компаний, гарантия предоставля

ется исключительно этой дочерней компанией.

рантия предоставляется только в случае, если дочерней компанией изданы собственные условия гарантии.

делами этих условий никакая гарантия не предоставляется. На приборы, приобретенные в странах, где ни одна из наших дочерних компаний не осуществляет продажу нашей продукции, никакие гарантии не распространяют

Это не затрагивает гарантий, которые могут предостав- ляться импортером. Защита окружающей среды и

Внесите свой вклад в охрану окружающей среды.
