РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HRP 6.5 CM (AN)HA HOTPOINT ARISTON

Руководство по эксплуатации,2 Cборка,4 Предупреждения,20 Сервисное обслуживание,29 Монтаж,63 Управления PYRAMID,64 Техническое обслуживание и уход,65 Неисправности и методы их устранения,66

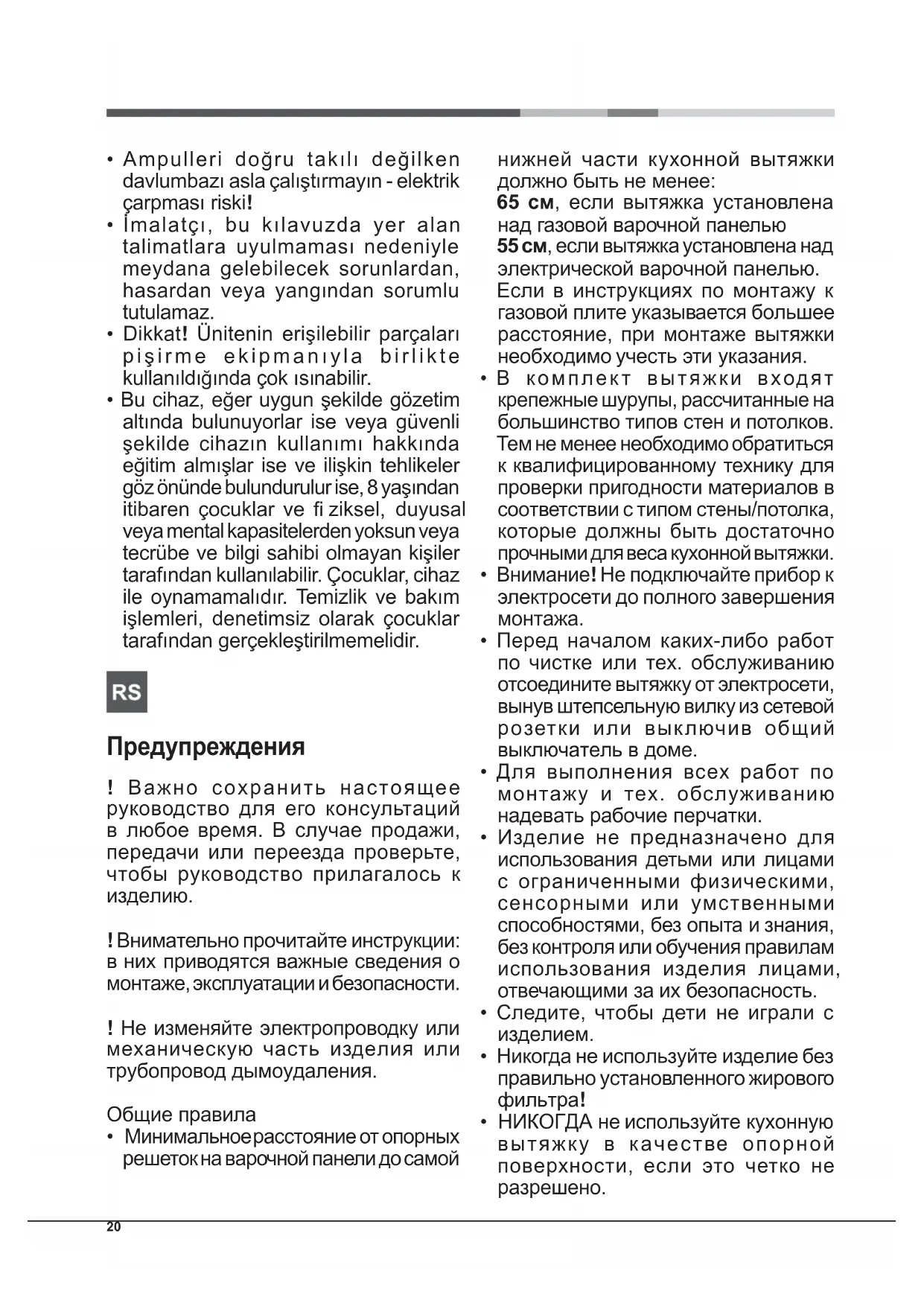

! Внимательно прочитайте инструкции: в них приводятся важные сведения о монтаже, эксплуатации и безопасности. ! Не изменяйте электропроводку или механическую часть изделия или трубопровод дымоудаления. Общие правила

• Минимальное расстояние от опорных решеток на варочной панели до самой нижней части кухонной вытяжки должно быть не менее: 65 см, если вытяжка установлена над газовой варочной панелью 55 см, если вытяжка установлена над электрической варочной панелью. Если в инструкциях по монтажу к газовой плите указывается большее расстояние, при монтаже вытяжки

учесть эти указания.

• В комплект вытяжки входят крепежные шурупы, рассчитанные на большинство типов стен и потолков. Тем не менее необходимо обратиться к квалифицированному технику для проверки пригодности материалов в соответствии с типом стены/потолка, которые должны быть достаточно прочными для веса кухонной вытяжки.

• Внимание! Не подключайте прибор к электросети до полного завершения

• Перед началом каких-либо работ по чистке или тех. обслуживанию отсоедините вытяжку от электросети, вынув штепсельную вилку из сетевой розетки или выключив общий выключатель в доме.

• Для выполнения всех работ по монтажу и тех. обслуживанию надевать рабочие перчатки.

Изделие не предназначено для использования детьми или лицами с ограниченными физическими, сенсорными или умственными способностями, без опыта и знания, без контроля или обучения правилам использования изделия лицами, отвечающими за их безопасность.

• Следите, чтобы дети не играли с

• Никогда не используйте изделие без правильно установленного жирового

• НИКОГДА не используйте кухонную вытяжку в качестве опорной поверхности, если это четко не разрешено.21

• Помещение должно хорошо проветриваться, когда кухонная вытяжка используется одновременно с другими приборами на газу или ином горючем топливе.

• Удаляемый воздух не должен попадать в дымоход, используемый для удаления дыма от изделий с газовым топливом или иным горючим

• Соблюдайте все нормативы по дымоудалению.

• Категорически запрещается готовить на открытом пламени под кухонной вытяжкой; открытое пламя может повредить фильтры и привести к возгоранию, поэтому его использование категорически запрещается.

• Рекомендуется непрерывно контролировать приготовление блюд во фритюре во избежание возгорания горячего масла.

• Правила техники и безопасности, применяемые к системе дымоудаления должны строго соответствовать нормативам местных компетентных органов.

• Рекомендуется регулярно чистить изделие как изнутри, так и снаружи (НЕ РЕЖЕ ОДНОГО РАЗА В МЕСЯЦ, в любом случае соблюдать инструкции по тех. обслуживанию, приведенные в настоящем тех. руководстве).

• Несоблюдение правил по уходу за кухонной вытяжкой и замене и чистке фильтров приводит к возгоранию.

• Не используйте или не оставляйте вытяжку без правильно установленных лампочек, так

это может привести к удару током.

• Производитель снимает с себя всякую ответственность за возможные повреждения, ущерб или пожары, которые могут случиться с изделием по причине несоблюдения инстуркций, приведенных в настоящем тех. руководстве.

• Внимание! Открытые части могут сильно нагреться от варочной панели.

• Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или без опыта и знания о правилах использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков. Не разрешайте детям играть с изделием. Не разрешайте детям осуществлять чистку и уход за изделием без контроля взрослых

При обращении в Центр Технического Обслуживания необходимо сообщить:

• Модель изделия (Мод.)

• Номер тех. паспорта (серийный №) Эти данные вы найдете на паспортной табличке, расположенной на изделии.

Для правильного монтажа изделия смотрите схемы, приведенные на первых страницах настоящего руководства. Монтаж должен выполняться квалифицированным персоналом. Электрическое подсоединение Сетевое напряжение должно соответствовать значению, указанному на табличке с характеристиками, расположенной внутри вытяжки. Если изделие укомплектовано штепсельной вилкой, подсоедините его к сетевой розетке, соответствующей действующим нормативам, в доступном месте. Если изделие не имеет штепсельной вилки (прямое подключение к сети), или вилка расположена в труднодоступном месте, установите двухполюсный выключатель, соответствующий нормативам, обеспечивающий полное отключение от сети в условиях категории перенапряжения III в соответствии с правилами монтажа. Внимание! Проверьте, чтобы сетевой провод был установлен правильно, перед подсоединением проводки вытяжки к сети, а также его исправную работу. Выпуск воздуха (для отводных версий) Подсоедините вытяжку к трубам и настенным отводным отверстиям с диаметром, равным выпускному отверстию воздуха (соединительный фланец). Использование труб и настенных отверстий меньшего диаметра сократит КПД вытяжки и значительно повысит шумовой уровень. Поэтому производитель снимает с себя всякую ответственность. ! Используйте максимально короткий дымоход ! Старайтесь максимально сократить число колен дымохода ! Избегать резких изменений сечения дымохода ! Изнутри дымоход должен быть максимально гладким. ! Материал дымохода должен соответствовать нормативам ! Не подсоединяйте вытяжку к дымоходам, отводящим дым от сгорания горючего (водонагревательные колонки, печи и т.п.). ! Дымоудаление должно соответствовать инструкциям компетентных органов. Кроме того удаляемый воздух не должен проходить через стенные отверстия, если эти отверстия специально не предназначены для этой цели. ! Оборудуйте помещение вентиляционными отверстиями во избежание создания негативного давления вытяжкой (не должно превышать 0,04 мбар). ! Производитель снимает с себя всякую ответственность в случае нарушения этих правил. Фильтрующая или отводная? ! Ваша кухонная вытяжка готова к эксплуатации в отводном режиме. Для использования вытяжки в фильтрующем режиме необходимо установить специальный ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ. Примечание: Если прилагается, как в некоторых случаях, дополнительная фильтрующая система с активированным углем может быть уже установлена в вытяжку. Инструкции по переоснащению вытяжки из отводной версии в фильтрующую приводятся в настоящем руководстве (см. "Фильтрующая версия"). Отводная версия Вытяжка очищает воздух и удаляет на улицу через дымоход (диаметр 150 мм), прикрепленный к соединительному фланцу. Диаметр дымохода должен быть равен диаметру соединительного фланца. Внимание! Дымоход не входит в комплектацию и должен быть приобретен отдельно. В горизонтальной части дымохода должен быть предусмотрен небольшой подъем (примерно 10°), чтобы проще направлять воздух наружу. Если вытяжка укомплектована угольным фильтром, его необходимо снять. Фильтрующая версия Вытяжка очищает воздух и возвращает его в помещение. Для использования вытяжки в этой версии необходимо установить дополнительную фильтрующую систему с активированным углем. Для этой версии требуется отражатель воздуха, редуктор и угольный фильтр/ы. В верхней части верхней трубы должны иметься прорези дымоудаления. Технические данные МодельВысота (см)Ширина (см)Глубина (см)Ø дымохода (см) PYRAMID 60см 61-82 59.8 50 15/12 PYRAMID 70см 61-82 69.8 50 15/12 PYRAMID 90см 61-82 89.9 50 15/12 Проверьте общее всасывание и поглощение света плиты. мощность напряжение связи Размеры 25 W 2 x 25 W 230 V G9 L40xØ14 20 W 2 x 20 W 12 V G4 L30xØ10 LED * Группа риска 1 согласно нормативу EN 62471 Данная модель соответствует следующим

• “Низкое напряжение” Директива 2006/95/EC (12-12-2006)

• “Электромагнитная совместимость” Директива 2004/108/EC (15-12-2004)

• Ссылка UR № 66/2014, дополняющая Директиву № 2009/125/EC. Ссылочный стандарт:

Управления PYRAMID Модели с механической консолью HNP 6.5 CM X/HAHYM 60 IX/HAHPM 61 IX/HAHRP 9.8 CM (OW)/HAHRP 9.8 CM (AN)/HAHRP 6.5 CM (OW)/HAHRP 6.5 CM (AN)/HAHRP 6.5S CM (OW)/HAHRP 6.5S CM (AN)/HAHNP6.5SCM(W)/HAHNP6.5SCM(K)/HAHNP9.5SCMX/HAHNP6.5SCMX/HA T1 T2 T3 T4 T5 Т1 Остановка двигателя При нажатии кнопки в процессе работы вытяжка переключается в режим ВЫКЛ. Т2 Скорость 1 При нажатии кнопки вытяжка переключается на 1-ую скорость.Т2 Скорость 2 При нажатии кнопки вытяжка переключается на 2-ую скорость.Т2 Скорость 3 При нажатии кнопки вытяжка переключается на 3-ью скорость.Т5 ВКЛ./ВЫКЛ. освещения Модели с сенсорной консолью

HNP 9.8 AB X/HAТ1 Остановка двигателя При нажатии этой кнопки на выключенной вытяжке задается первая скорость. При нажатии кнопки в процессе работы вытяжка переключается в режим ВЫКЛ Т2 Скорость 1 При нажатии кнопки вытяжка переключается на 1-ью скорость.Т2 Скорость 2 При нажатии кнопки вытяжка переключается на 2-ью скорость.Т2 Скорость 3 При нажатии кнопки вытяжка переключается на 3-ью скорость.Т3 Вольтодобавочное устройство При нажатии кнопки вытяжка переключается на максимальную скорость. Через 5 минут вытяжка переключается на ранее заданную скорость; при нажатии кнопок скорости (Т2, Т3 или Т4) вольтодобавочный режим отключается, вытяжка переключается на заданной скорости. Т6 ВКЛ./ВЫКЛ. освещения Сигнализация засорения жироворго и сорбционного фильтровМигающий символ первой скорости Т2 сигнализирует засорения жирового фильтра. Мигающий символ первой скорости Т3 сигнализирует засорения сорбционного фильтра. Оба мигающие символы Т2 и Т3 сигнализируют засорение обоих фиьтров. Необходимо прочистить/ заменить жировой фильтр "А" и/или сорбционный "В" (см. "Тех. обслуживание и уход"). Для обнуления счетчика фильтра: На включенной вытяжке нажать кнопку Т5 на три секунды. Индикатор сигнализации мигнет три раза, затем вернется к визуализации нормального режима. В случае одновременной сигнализации засорения обоих фильтров необходимо повторить обнуление. Первая операция обнуляет счетчик жирового фильтра, вторая - сорбционного.Настройка вытяжки: Для настройки нужного рабочего режима вытяжки нажмите кнопку Т5 примерно на 6 секунд. Символы или Т3 загораются, показывая тип вытяжки: Т2 - отводной, Т3 - фильтрующий. Можно изменить версию, нажав кнопку Т5 несколько раз. Для сохранения новой настройки нажать один раз кнопку Т1. Модели с сенсорной консолью управления + Дисплей HNP 6.5S CD X/HAHPS 60 IX/HAТ1 ВКЛ./ВЫКЛ. двигателя При нажатии этой кнопки на выключенной вытяжке задается первая скорость. При нажатии кнопки в процессе работы вытяжка переключается в режим ВЫКЛ. Т2 Скорость - При нажатии кнопки вытяжка переключается на предыдущую скорость.Т3 Скорость + При нажатии кнопки вытяжка переключается на следующую скорость. Т4 Вольтодобавочное устройство При нажатии этой кнопки вытяжка переключается на максимальную скорость; на дисплее редко мигает буква “b”. Через 5 минут вытяжка вновь переключится на ранее заданную скорость, что можно также сделать в вольтодобавочном режиме при помощи кнопки скорости (Т2 или Т3). Т5 Таймер При каждом нажатии этой кнопки автоматическое отключение вытяжки откладывается на 5 минут.

Имеется только в некоторых моделях T1 T2 T3 T4 T5

В случае одновременной сигнализации засорения обоих фильтров необходимо повторить обнуление. Первая операция обнуляет счетчик жирового фильтра, вторая - сорбционного. Настройка вытяжки Для настройки нужного рабочего режима вытяжки нажмите кнопку Т4 примерно на 6 секунд.(на выключенном продукта) После долгого звукового сигнала на дисплее показывается версия вытяжки:

(мигает квадратик в левом нижнем

Фильтрующая (мигает квадратик в правом нижнем

Можно изменить версию, нажав кнопку Т4. Для выхода из режима настройки нажмите один раз кнопку Т1, которая выключает вытяжку, сохраняя посленюю настройку, показанную на дисплее. Техническое обслуживание

Внимание! Перед началом каких-либо работ по чистке или тех. обслуживанию отсоедините вытяжку от электросети, вынув штепсельную вилку из сетевой розетки или выключив общий выключатель в доме. Первая чистка

• Снимите защитную пленку

• Протрите загрязнения влажной губкой с нейтральным моющим средством.

• Тщательно протрите влажной тряпкой.

• Вытрите насухо мягкой тряпкой, если

из нержавеющей стали, протирайте вдоль полос

Регулярная чистка Вытяжку нужно регулярно чистить (не реже чистки жировых фильтров) как внутри, так и снаружи. Для чистки использовать тряпку нейтральным моющим средством и теплую воду. Не следует использовать моющие средства, содержащие абразивные вещества. Внимание: Несоблюдение правил по уходу за кухонной

замене фильтров приводит к возгоранию. Рекомендуется следовать приведенным инструкциям. Производитель снимает с себя всякую ответственность за возможное повреждение двигателя, возгорание по причине неправильного ухода или несоблюдения вышеуказанных предупреждений. Обслуживание жировых фильтров (А) Жировой фильтр удерживает жирные частицы, содержащиеся в испарениях варочной панели при готовке. Необходимо чистить этот фильтр не реже одного раза в месяц неагрессивными моющими средствами вручную или в посудомоечной машине при низкой температуре по короткой программе. Для съема жирового фильтра потяните за ручку пружинного отцепления. При мойке жирового фильтра в посудомоечной машине его цвет может потускнеть, но это не влияет на его рабочие характеристики. Обслуживание угольного фильтра (В) Угольный фильтр задерживает неприятные запахи от варочной панели при готовке. Сатурация угольного фильтра происходит после довольно продолжительной эксплуатации в зависимости от типа кухни и от регулярности чистки жирового фильтра. В любом случае даже без сигнализации сатурации следует заменять патрон фильтра не реже 1 раза в 20 месяца. Этот фильтр НЕЛЬЗЯ мыть или регенерировать

Съем: поверните фильтр на 90° для его отсоединения от всасывающего блока. Монтаж: Вставьте угольный фильтр в всасывающий блок и поверните его на 90° для закрепления. Порядок замены лампочек Отключите вытяжку от электросети и снимите жировой

Внимание! Прежде чем дотронуться до лампочек, убедитесь, что они холодные.

1. Снять плафон, поддев

его маленькой плоской отверткой или подобным инструментом.

2. Замените перегоревшую

лампочку. Используйте только лампочки с одинаковыми характеристиками (более подробные данные смотрите в технических данных, приведенные в следующем руководстве).

3. Закройте плафон (крепление с щелчком).

Порядок замены лампочек LED

Вытяжка укомплектована системой освещения со светодиодными ламочками. Светодиодные лампочки обеспечивают оптимальное освещение, больший срок службы и меньшее энергопотребление по сравнению с традициональными лампочками. Для их замены обращайтесь в Сервис. Сетевой провод Если сетевой провод поврежден, во избежание какого- либо риска его замену должен выполнить производитель или уполномоченный сервис.

Данное изделие имеет маркировку соответствия Европейской Директиве 2012/19/ЕС, Утилизация электрических и электронных изделий (WEEE). Проверьте, чтобы по окончании его срока службы данное изделие было сдано в утиль. Этим Вы поможете сохранить окружающую среду.

на изделии или в прилагающейся к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся уничтожением электрических и электронных приборов. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями

обработки, утилизации и уничтожения данного изделия обращайтесь в местную организацию, занимающуюся сбором домашних бытовых приборов или в магазин, в котором было куплено изделие. Экономьте энергию и берегите окружающую среду

• Используйте вытяжку, устанавливая скорость в соответствии с реальными потребностями; ограничивайте использование функции «повышенная скорость» ("intensive speed") при наличии таковой. Использование вытяжки рациональным способом позволяет ограничивать потребление энергии и избегать бесполезной траты чистого и кондиционированного воздуха.

• Не включайте освещение вытяжки, кроме случаев, когда это необходимо для освещения варочной поверхности. Неисправности и методы их устранения При обнаружении неисправности перед тем, как обратиться в Сервис, выполните следущие простые проверки: Если вытяжка не работает:

• наличие электропитания

• была ли задана скорость. При низкой эффективности вытяжки:

• Чтобы заданная скорость двигателя была достаточной для объема испарений и дыма.

• Чтобы помещение кухни имело достаточную вентиляцию для воздухозабора.

• Не изношен ли угольный фильтр (фильтрующая версия вытяжки). Если вытяжка выключается в процессе работы

• наличие электропитания

• не сработал ли многополюсных разъединитель. В случае возможных неисправностей перед тем, как обратиться в Сервис, отсоедините вытяжку примерно на 5 сек. от сетевого питания, вынув штепсельную вилку из сетевой розетки, затем вновь подсоедините. Если неисправность не устраняется, обратитесь в Сервис.

• Ссылка UR № 66/2014, дополняющая Директиву № 2009/125/EC Ссылочный стандарт:• EN 60704-2-13:2011; EN 60704-3:2006• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014• EN 50564:201180

• Используйте вытяжку, устанавливая скорость в соответствии с реальными потребностями; ограничивайте использование функции «повышенная скорость» (“intensive speed”) при наличии таковой. Использование вытяжки рациональным способом позволяет ограничивать потребление энергии и избегать бесполезной траты чистого и кондиционированного воздуха.
