NÁVOD K OBSLUZE HRP 6.5 CM (AN)HA HOTPOINT ARISTON

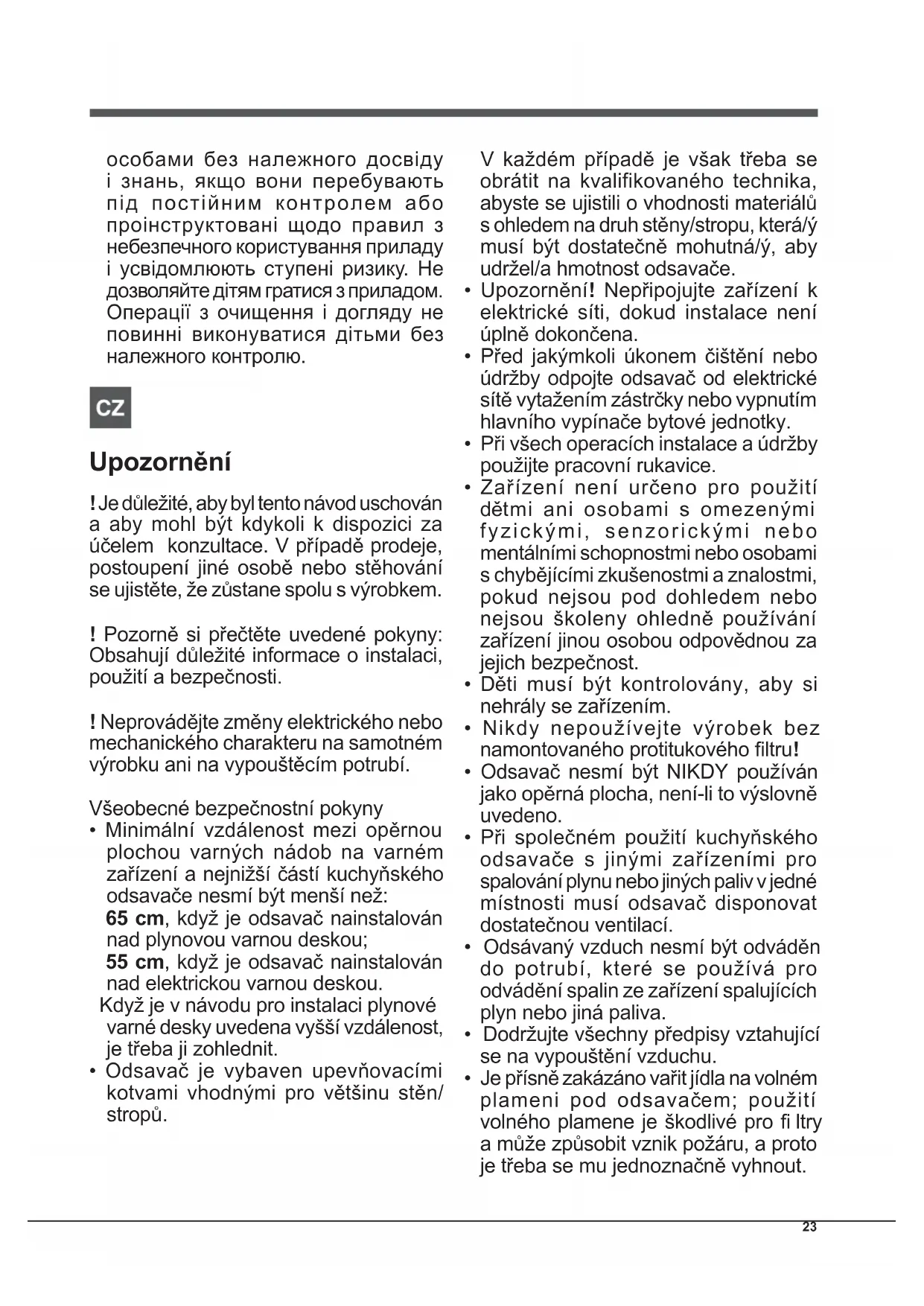

• Minimální vzdálenost mezi opěrnou plochou varných nádob na varném zařízení a nejnižší částí kuchyňského odsavače nesmí být menší než: 65 cm, když je odsavač nainstalován nad plynovou varnou deskou; 55 cm, když je odsavač nainstalován nad elektrickou varnou deskou. Když je v návodu pro instalaci plynové varné desky uvedena vyšší vzdálenost, je třeba ji zohlednit.

• Odsavač je vybaven upevňovacími kotvami vhodnými pro většinu stěn/ stropů. V každém případě je však třeba se obrátit na kvalifikovaného technika, abyste se ujistili o vhodnosti materiálů s ohledem na druh stěny/stropu, která/ý musí být dostatečně mohutná/ý, aby udržel/a hmotnost odsavače.

• Upozornění! Nepřipojujte zařízení k elektrické síti, dokud instalace není úplně dokončena.

• Před jakýmkoli úkonem čištění nebo údržby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové jednotky.

• Při všech operacích instalace a údržby použijte pracovní rukavice.

• Zařízení není určeno pro použití dětmi ani osobami s omezenými fyzickými, senzorickými nebo mentálními schopnostmi nebo osobami s chybějícími zkušenostmi a znalostmi, pokud nejsou pod dohledem nebo nejsou školeny ohledně používání zařízení jinou osobou odpovědnou za jejich bezpečnost.

• Děti musí být kontrolovány, aby si nehrály se zařízením.

• Nikdy nepoužívejte výrobek bez namontovaného protitukového fi ltru!

• Odsavač nesmí být NIKDY používán jako opěrná plocha, není-li to výslovně uvedeno.

• Při společném použití kuchyňského odsavače s jinými zařízeními pro spalování plynu nebo jiných paliv v jedné místnosti musí odsavač disponovat dostatečnou ventilací.

• Odsávaný vzduch nesmí být odváděn do potrubí, které se používá pro odvádění spalin ze zařízení spalujících plyn nebo jiná paliva.

• Dodržujte všechny předpisy vztahující se na vypouštění vzduchu.

• Je přísně zakázáno vařit jídla na volném plameni pod odsavačem; použití volného plamene je škodlivé pro fi ltry a může způsobit vznik požáru, a proto je třeba se mu jednoznačně vyhnout.24

• Doporučuje se udržovat pod neustálou kontrolou jídla připravovaná smažením, aby se zabránilo vznícení přehřátého oleje.

• Ohledně technických a bezpečnostních opatření, která je třeba přijmout pro odvádění kouře, je třeba přísně dodržovat nařízení kompetentních místních orgánů.

• Výrobek je třeba pravidelně čistit, jednak zevnitř, jednak zvenčí (Čištění je třeba provádět NEJMÉNĚ JEDNOU MĚSÍČNĚ a v každém případě je třeba dodržovat obsah pokynů pro údržbu, uvedených v tomto návodu).

• Nedodržení pokynů pro čištění odsavače a pro výměnu a čištění fi ltrů představuje riziko vzniku požáru.

• Nepoužívejte ani nenechávejte odsavač bez správně namontovaných žárovek kvůli možnému nebezpečí zásahu elektrickým proudem.

• Nebude nesena žádná odpovědnost za případné poruchy, škody nebo požáry způsobené na zařízení následkem nedodržení pokynů uvedených v tomto návodu.

• Upozornění! Při použití přístupných částí se zařízeními pro ohřev může dojít k jejich ohřátí na velmi vysokou teplotu.

• Toto zařízení mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo duševními schopnostmi nebo osoby bez zkušeností a znalostí, které se nacházejí pod náležitým dohledem nebo které byly poučeny ohledně použití zařízení bezpečným způsobem a které si uvědomují související nebezpečí. Děti si nesmí hrát se zařízením. Děti nesmí provádět operace čištění a údržby bez dohledu. Upozornenia: ! Je dôležité tento návod uschovať, kvôli prípadnému neskoršiemu nahliadnutiu. V prípade predaja alebo darovania zariadenia alebo pri sťahovaní musí návod zostať pri výrobku. ! Pozorne si prečítajte uvedené pokyny: Sú zdrojom dôležitých informácií, týkajúcich sa inštalácie, použitia a bezpečnosti. ! Nevykonávajte zmeny elektrického alebo mechanického charakteru na samotnom výrobku, ani na vypúšťacom potrubí. Základné bezpečnostné pokyny

• Pri inštalácii a údržbe používajte pracovné rukavice.

Servisní služba ! Nikdy se neobracejte na neautorizované techniky. Uveďte:

• Model zařízení (Mod.);

• Výrobní číslo (S/N). Tyto informace se nacházejí na štítku s jmenovitými údaji, umístěném na zařízení. Servisná služba ! Vždy požiadať o pomoc oprávnených. Uveďte:

Instalace Ohledně správné instalace výrobku si prohlédněte obrázky, které jsou k dispozici na prvních stranách tohoto návodu. Instalace musí být provedena kvalifi kovaným personálem. Elektrické zapojení Napájecí napětí musí odpovídat napětí uvedenému na štítku s technickými parametry, který se nachází uvnitř odsavače. Je-li vybaven zástrčkou, připojte odsavač k zásuvce odpovídající platným normám, která se nachází v přístupném prostoru. Když odsavač není vybaven zástrčkou (přímé připojení do elektrické sítě) nebo když je zástrčka umístěna v nepřístupném prostoru, nainstalujte dvoupólový vypínač vyhovující normám, který zajistí kompletní odpojení odsavače od elektrické sítě v podmínkách III. třídy přepětí, v souladu s pravidly pro instalaci. Upozornění! Pokaždé zkontrolujte ještě před opětovným připojením obvodu odsavače k napájecí síti, zda byl napájecí kabel namontován správně, ověřte jeho správnou funkčnost. Vypouštění vzduchu (pro odsávací verze) Připojte odsavač k vypouštěcím trubkám a otvorům ve stěně se stejným průměrem, jaký má výstupní otvor pro vypouštění vzduchu na odsavači (spojovací příruba). Použití vypouštěcích trubek a otvorů ve stěně s menším průměrem bude mít za následek pokles výkonnosti odsávání a výrazný nárůst hlučnosti. V takovém případě odmítáme jakoukoli související odpovědnost. ! Použijte co nejkratší možné potrubí. ! Použijte potrubí s co nejmenším možným počtem kolen. ! Vyhněte se drastickým změnám průřezu potrubí. ! Použijte potrubí s co nejhladším vnitřkem. ! Materiál potrubí musí vyhovovat platným normám. ! Nepřipojujte odsavač do potrubí pro odvádění kouře vznikajícího při spalování (kotle, krby, kamna apod.). ! Při vypouštění odváděného vzduchu dodržujte nařízení kompetentních místních orgánů. Dále platí, že vypouštěný vzduch nesmí být odstraňován prostřednictvím otvoru ve stěně s výjimkou případu, kdy se jedná o otvor určený speciálně pro tento účel. ! Vybavte danou místnost otvory pro přístup vzduchu, aby se zabránilo vzniku podtlaku v této místnosti (který nesmí překročit 0,04 mbar). ! Firma odmítá jakoukoli odpovědnost v případě nedodržení těchto pokynů. Filtrační nebo Odsávací? ! Váš odsavač je připraven k použití v odsávací verzi. Pro jeho použití ve fi ltrační verzi je třeba provést instalaci příslušné SADY PŘÍSLUŠENSTVÍ. Poznámka: Je-li přídavný fi ltrační systém s aktivním uhlím dodán spolu se zařízením, mohl by již být nainstalován na odsavači. Informace pro proměnu odsavače z odsávací verze na fi ltrační verzi jsou uvedeny v tomto návodu (viz „Filtrační verze“). Odsávací verze Odsavač čistí vzduch a vypouští jej do vnějšího prostředí prostřednictvím vypouštěcího potrubí (s průměrem 150 mm) připevněného ke spojovací přírubě odsavače. Průměr vypouštěcího potrubí musí odpovídat průměru spojovacího kruhu. Upozornění! Odváděcí trubka není součástí zařízení a je třeba ji zakoupit. Vodorovná část trubky musí být mírně nakloněna směrem nahoru (přibližně 10°), aby mohla snadněji přepravovat vzduch směrem ven. Když je odsavač vybaven uhlíkovými fi ltry, je třeba je odmontovat. Filtrační verze Odsavač čistí vzduch a očištěný jej vpouští zpět do místnosti. Pro použití odsavače v této verzi je třeba nainstalovat přídavný fi ltrační systém s aktivním uhlím. Pro tuto verzi je potřebný vychylovač vzduchu, redukce a fi ltr/y s aktivním uhlím. Horní trubka musí mít podélné otvory pro odvádění vzduchu, nacházející se v horní části. Technické parametry ModelVýška (cm) Šířka (cm) Hloubka (cm) Ø vypouštěcí trubky (cm)PYRAMID 60 cm 61-82 59,8 50 15/12PYRAMID 70cm 61-82 69,8 50 15/12PYRAMID 90cm 61-82 89,9 50 15/12 Zkontrolujte desku za účelem ověření celkové absorpce a lehké absorpce. Výkon Napětí Závit RozměryHalogenová 25 W 2 x 25 W 230 V G9 L40xØ14Halogenová 20 W 2 x 20 W 12 V G4 L30xØ10LED *Riziková skupina 1 podle normy EN 62471Tento model je v souladu s následujícími směrnicemi EU::• „Low voltage“ Directive 2006/95/EC (12-12-2006) - Směrnice o nízkém napětí 2006/95/ES (z 12.12.2006)• „EMC“ Directive 2004/108/EC (15-12-2004) - Směrnice o elektromagnetické kompatibilitě 2004/108/ES (z 15.12.2004)

• Přenesené nařízení Komise (EU) č.. 66/2014 doplňující směrnici. 2009/125/ES Referenční norma:
• EN 60704-2-13:2011; EN 60704-3:2006• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014• EN 50564:201172

Ovládací prvky zařízení PYRAMID Modely s mechanickým tlačítkovým panelem HNP 6.5 CM X/HAHYM 60 IX/HAHPM 61 IX/HAHRP 9.8 CM (OW)/HAHRP 9.8 CM (AN)/HAHRP 6.5 CM (OW)/HAHRP 6.5 CM (AN)/HAHRP 6.5S CM (OW)/HAHRP 6.5S CM (AN)/HAHNP6.5SCM(W)/HAHNP6.5SCM(K)/HAHNP9.5SCMX/HAHNP6.5SCMX/HA T1 T2 T3 T4 T5 T1 Vynulování motoru Stisknutím tohoto tlačítka během činnosti odsavače dojde k jeho přechodu do VYPNUTÉHO stavu.T2 Rychlost 1 Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 1.T3 Rychlost 2 Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 2.T4 Rychlost 3 Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 3.T5 ZAPNUTÍ/VYPNUTÍ osvětlení Modely s Tlačítkovým panelem typu Soft Button (s jemnými tlačítky) HNP 9.8 AB X/HAT1 Vynulování motoru Stisknutím tohoto tlačítka při vypnutém odsavači dojde k nastavení první rychlosti. Stisknutím tohoto tlačítka během činnosti odsavače dojde k jeho přechodu do VYPNUTÉHO stavu.T2 Rychlost 1 Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 1.T3 Rychlost 2 Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 2.T4 Rychlost 3 Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 3.T5 Booster Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu intenzivní rychlosti. Po uplynutí 5 minut odsavač znovu přejde do stavu předtím nastavené rychlosti; stisknutím tlačítka rychlosti (T2, T3 nebo T4) dojde ke zrušení funkce booster a k nastavení zvolené rychlosti.T5 ZAPNUTÍ/VYPNUTÍ osvětleníSignalizace protitukového a protizápachového fi ltruBlikání ikony první rychlosti T2 informuje o nasycení protitukového filtru, blikání ikony druhé rychlosti T3 informuje o nasycení protizápachového filtru, zatímco blikání obou ikon T2 a T3 informuje o nasycení obou fi ltrů. V takovém případě bude třeba provést vyčištění/výměnu protitukového fi ltru „A“ a/nebo protizápachového fi ltru „B“ (viz „Údržba a péče“).Vynulování počítadla fi ltru: Při zapnutém odsavači stiskněte na dobu tří sekund tlačítko T5. LED signalizující upozornění třikrát zabliká a poté dojde obnovení signalizace běžné činnosti. V případě současné signalizace upozornění týkajících se obou fi ltrů je třeba zopakovat operaci vynulování i pro druhý fi ltr.První posloupnost vynuluje protitukový filtr a druhá protizápachový fi ltr. Konfi gurace odsavače: Pro konfi guraci požadovaného pracovního režimu odsavače stiskněte při vypnutém výrobku tlačítko T5 na dobu přibližně 6 sekund. Rozsvícení ikon T2 nebo T3 bude informovat o druhu instalace: T2 odsávací, T3 fi ltrační. Druh instalace je možné změnit cyklickým stisknutím tlačítka T5. Pro uložení nové konfi gurace je třeba jednou stisknout tlačítko T1. Modely s Tlačítkovým panelem typu Soft Button (s jemnými tlačítky) a Displejem HNP 6.5S CD X/HAHPS 60 IX/HA Je soucástí pouze nekterých modelu T1 T2 T3 T4 T5

T1 ZAPNUTÍ/VYPNUTÍ motoru Stisknutím tohoto tlačítka při vypnutém odsavači dojde k nastavení první rychlosti. Stisknutím tohoto tlačítka během činnosti odsavače dojde k jeho přechodu do VYPNUTÉHO stavu. T2 Rychlost - Stisknutím tohoto tlačítka odsavač přejde do stavu předchozí rychlosti. T3 Rychlost + Stisknutím tohoto tlačítka odsavač přejde do stavu následující rychlosti. 1. T4 Booster Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu intenzivní rychlosti; na displeji bude blikat písmeno „b“. Po uplynutí 5 minut odsavač znovu přejde do stavu předtím nastavené rychlosti; stejného efektu lze dosáhnout stisknutím tlačítka rychlosti (T2 nebo T3) během použití funkce Booster. T5 Časovač Při každém stisknutí tohoto tlačítka bude automatické vypnutí odsavače odloženo o dobu 5 minut. Na displeji bude zobrazeno odečítání doby nastavené na časovači. Časovač lze nastavit pouze pro manuální rychlosti, a ne pro booster. T5 ZAPNUTÍ/VYPNUTÍ osvětlení Signalizace protitukového a protizápachového fi ltru Blikání pruhu v levé horní části informuje o nasycení protitukového fi ltru. Blikání pruhu v pravé horní části informuje o nasycení protizápachového fi ltru. Blikání obou pruhů informuje o nasycení obou fi ltrů. V takovém případě bude třeba provést vyčištění/výměnu protitukového fi ltru „A“ a/nebo protizápachového fi ltru „B“ (viz „Údržba a péče“); informace o protizápachovém fi ltru se vztahuje pouze na fi ltrační verze. Vynulování počítadla fi ltru: Při zapnutém odsavači stiskněte na dobu tří sekund tlačítko T4. V případě současné signalizace upozornění týkajících se obou fi ltrů je třeba zopakovat operaci vynulování i pro druhý fi ltr. První posloupnost vynuluje protitukový filtr a druhá protizápachový fi ltr. Konfi gurace odsavače Pro konfi guraci požadovaného pracovního režimu odsavače stiskněte při vypnutém výrobku tlačítko T4 na dobu přibližně 6 sekund. Po zaznění dlouhého pípnutí bude na displeji zobrazen druh instalace: Odsávací (bude blikat čtvereček vlevo dole). Filtrační (bude blikat čtvereček vpravo dole). Je možné změnit druh instalace stisknutím tlačítka T4. Pro ukončení zobrazování režimu konfi gurace je třeba jednou stisknout tlačítko T1; dojde k vypnutí zařízení a k uložení posledního zobrazeného nastavení. Údržba a péče Upozornění! Před jakýmkoli úkonem čištění nebo údržby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové jednotky. Před čištěním

• Sejměte ochranné fi lmy

• Odstraňte nečistoty vlhkou houbou a trochou neutrálního saponátu

• Otřete vlhkým hadrem

• Osušte jemným hadrem; v případě odsavače z nerezavějící oceli postupujte dle pokynů pro satinování kovu Pravidelné čištění Odsavač je třeba čistit často (nejméně ve stejných intervalech, v jakých se provádí údržba protitukových fi ltrů), zevnitř i zvenčí. Při čištění používejte hadr navlhčený neutrálními čisticími prostředky a vlažnou vodou. Nepoužívejte abrazivní ani korozivní prostředky. Upozornění: Nedodržení pokynů pro čištění zařízení a pro výměnu fi ltrů představuje riziko vzniku požáru. Proto se doporučuje dodržovat uvedené pokyny. Odmítá se jakákoli odpovědnost za případné škody na motoru nebo požáry způsobené nesprávnou údržbou nebo nedodržením výše uvedených upozornění. Údržba protitukových fi ltrů (A) Protitukový filtr zachytává částice tuku pocházející z vaření; je třeba jej vyčistit nejméně jednou měsíčně neagresivními čisticími prostředky, manuálně nebo v myčce nádobí, při nízké teplotě a při použití krátkého cyklu. Demontáž protitukového fi ltru se provádí potáhnutím odepínací rukojeti s pružinou. Při mytí protitukového fi ltru v myčce nádobí by mohlo dojít k jeho odbarvení, ale jeho A74

fi ltrační schopnosti tím nebudou změněny. Údržba uhlíkového fi ltru (B) Uhlíkový filtr zachytává nepř íjemné zápachy pocházející z vaření. K nasycení uhlíkového filtru dochází po více či méně dlouhém období, v závislosti na druhu sporáku a pravidelnosti č iště ní protitukového fi ltru. V každém případě je třeba provést výměnu náplně nejméně každé dvacet měsíce. Tento fi ltr NEMŮŽE být podrobován mytí ani regeneraci. Demontáž: Pootočte fi ltr o 90°, aby jej bylo možné odepnout z odsávací jednotky. Montáž: Zasuňte fi ltr s aktivním uhlím do odsávací jednotky a upevněte jej jeho pootočením o 90°. Výměna žárovek Odpojte zařízení z elektrické sítě a vyjměte protitukové fi ltry. Upozornění! Dříve, než se dotknete žárovek, se ujistěte, že jsou vychladlé.

1. Vyjměte ochranný kryt

po jeho nadzvednutí malým plochým šroubovákem nebo podobným nástrojem.

2. Vy m ěňte vypálenou

žárovku. Používejte výhradně žárovky se stejnými parametry jako vypálené (podrobnější informace jsou uvedeny v následujícím návodu).

3. Nasaďte zpět ochranný kryt (upevnění zacvaknutím).

Odsavač je vybaven systémem osvětlení, založeném na technologii LED. LED zaručují ve srovnání s klasickými lampami optimální osvětlení, delší životnost a nižší spotřebu. Ohledně výměny se obraťte na servisní službu. Napájecí kabel Když je napájecí kabel poškozen, může jej vyměnit výrobce nebo jeho servisní služba, aby se zabránilo jakémukoli riziku. LIKVIDACE Toto zařízení je označeno v souladu s Evropskou směrnicí 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Směrnice o odpadních elektrických a elektronických zařízeních - OEEZ). Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku, přispívá k předcházení případným negativním následkům na životní prostředí a na zdraví. Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se s tímto výrobkem nesmí zacházet jako s běžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro recyklaci elektrických a elektronických zařízení. Zařízení se musíte zbavit v souladu s místními předpisy pro likvidaci odpadu. Podrobnější informace o zacházení s tímto výrobkem, o jeho opětovném použití a recyklaci můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili. Šetřete energii a berte ohled na životní prostředí

• Používejte odsavač nastavením rychlosti v souladu s reálnou potřebou odsávání, omezuje, prosím, používání funkce „intenzivní rychlosti“, pokud je k dispozici. Použití odsavače racionálním způsobem umožňuje omezit spotřebu energie, a zabrání se tím také zbytečnému plýtvání čistého a klimatizovaného vzduchu.

• Prosím, zapněte osvětlení odsavače, pouze pokud je to nezbytné pro osvětlení zóny vaření. Poruchy a způsob jejich odstranění Když se zdá, že něco nefunguje, dříve, než se obrátíte na Servisní službu, proveďte níže uvedené jednoduché kontroly: V případě, že odsavač nefunguje: Zkontrolujte, zda:

• Nedošlo k výpadku elektrické energie.

• Je zvolena rychlost. Když je odsavač v činnosti, ale není dostatečně výkonný: Zkontrolujte, zda:

• Je zvolená rychlost motoru dostatečná pro uvolněné množství kouře a páry.

• Je kuchyň větraná dostatečně na to, aby umožňovala přístup vzduchu.

• Není opotřebovaný uhlíkový fi ltr (odsavač ve fi ltrační verzi). Když došlo k vypnutí odsavače během běžné činnosti: Zkontrolujte, zda:

• Nedošlo k výpadku elektrické energie.

• Nedošlo k vypnutí omnipolárního zařízení. V případě případných poruch činnosti odpojte dříve, než se obrátíte na Servisní službu, zařízení nejméně na dobu 5 sekund od elektrického napájení odpojením zástrčky ze zásuvky elektrické sítě a poté jej znovu připojte. V př ípadě přetrvávání poruchy činnosti se obraťte na servisní službu.

Je soucástí pouze nekterých modelu B75
