Тип продукта	Кухонная вытяжка
Марка	Hotpoint-Ariston
Модель	HNC 9.8 ABI XHA
Размеры (Ш x Г x В)	90 x 50 x 61-82 см
Диаметр воздуховода	150 мм (уменьшаемый до 120 мм)
Электропитание	230 В / 50 Гц
Общая потребляемая мощность	290 Вт
Освещение	2 галогенные лампы 40 Вт (цоколь G9)
Количество скоростей	3 + Boost (интенсивный)
Управление	Сенсорная панель с дисплеем
Жировой фильтр	Металлический, моется в посудомоечной машине
Угольный фильтр	Опционально, замена каждые 20 месяцев
Специальные функции	Таймер, индикатор насыщения фильтров, сброс
Режимы работы	Отвод наружу или рециркуляция (комплект опционально)
Минимальное безопасное расстояние	65 см (газ) / 55 см (электричество)
Уровень шума	Не указан
Вес	Около 15 кг

Часто задаваемые вопросы - HNC 9.8 ABI XHA HOTPOINT-ARISTON

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Минимальное расстояние составляет 65 см для газовой варочной панели и 55 см для электрической. Соблюдайте также рекомендации из инструкции к варочной панели.

Как очистить жировой фильтр?

Металлический жировой фильтр необходимо чистить не реже одного раза в месяц. Его можно мыть вручную с мягким моющим средством или в посудомоечной машине при низкой температуре (короткий цикл). Потяните за пружинную ручку, чтобы снять его.

Когда нужно заменять угольный фильтр?

Угольный фильтр необходимо заменять примерно каждые 20 месяцев или раньше, если запахи сохраняются. Его нельзя мыть и регенерировать. Чтобы снять его, нажмите на два передних рычага.

Как заменить галогенные лампы?

Отключите вытяжку от сети. Снимите жировые фильтры, затем с помощью маленькой плоской отвертки подденьте и снимите защитную крышку. Замените старую лампу на идентичную (галогенная 40 Вт, цоколь G9). Закройте защитную крышку до щелчка.

Что делать, если индикаторы фильтров мигают?

Это указывает на насыщение фильтров. Очистите или замените соответствующие фильтры. Чтобы сбросить счетчик, нажмите кнопку Booster (T5) на 3 секунды (при включенной вытяжке). Индикаторы мигнут 3 раза и погаснут.

Можно ли использовать вытяжку в режиме рециркуляции?

Да, необходимо установить комплект с активированным угольным фильтром (продается отдельно). Обратитесь к инструкции для настройки вытяжки в режим рециркуляции: нажмите T5 на 6 секунд (вытяжка выключена), выберите режим рециркуляции (иконка T3 горит), затем подтвердите нажатием T1.

Вытяжка перестала работать, что проверить?

Сначала проверьте электропитание (розетка, автоматический выключатель). Убедитесь, что выбрана скорость. Если вытяжка выключилась во время работы, отключите её на 5 секунд, затем снова включите. Если проблема не исчезнет, обратитесь в службу поддержки.

Как настроить таймер автоматического отключения?

На моделях с дисплеем нажмите кнопку Таймер (T5), чтобы добавить 5 минут работы. Обратный отсчет отображается на экране. Таймер работает только в ручном режиме скорости (не в режиме Boost).

Что означает мигание значка T2 или T3?

Мигание T2 указывает на насыщение жирового фильтра. Мигание T3 указывает на насыщение угольного фильтра. Если мигают оба, оба фильтра насыщены. Очистите или замените соответствующие элементы.

Какой тип светодиодной лампы использовать для замены освещения?

Вытяжка оснащена стандартными галогенными лампами. Для замены на светодиодные обратитесь в службу технической поддержки, так как могут потребоваться изменения. Используйте только лампы той же мощности и с цоколем (G9).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HNC 9.8 ABI XHA HOTPOINT-ARISTON

Руководство по эксплуатации

ВЫТЯЖКА

Содержание

Руководство по эксплуатации,2

Предупреждения,20

Сервисное обслуживание,29

Монтаж,63

Управления CHIMNEY,64

Техническое обслуживание и уход,65

Неисправности и методы их устранения,66

UA

Українською

! Важно сохранить настоящее руководство для его консультаций в любое время. В случае продажи, передачи или переезда проверьте, чтобы руководство прилагалось к изделию.

! Внимательно прочитайте инструкции: в них приводятся важные сведения о монтаже, эксплуатации и безопасности.

! Не изменяйте электропроводку или механическую часть изделия или трубопровод дымоудаления.

Общие правила

- Минимальное расстояние от опорных решеток на варочной панели до самой нижней части кухонной вытяжки должно быть не менее:

65 см, если вытяжка установлена над газовой варочной панелью

55 см, если вытяжка установлена над электрической варочной панелью.

Если в инструкциях по монтажу к газовой плите указывается большее расстояние, при монтаже вытяжки необходимо учесть эти указания.

- В комплект вытяжки входят крепежные шурупы, рассчитанные на большинство типов стен и потолков. Тем не менее необходимо обратиться к квалифицированному технику для проверки пригодности материалов в соответствии с типом стены/потолка, которые должны быть достаточно прочными для веса кухонной вытяжки.

- Внимание! Не подключайте прибор к электросети до полного завершения монтажа.

• Перед началом каких-либо работ по чистке или тех. обслуживанию отсоедините вытяжку от электросети, вынув штепсельную вилку из сетевой розетки или выключив общий выключатель в доме.
- Для выполнения всех работ по монтажу и тех. обслуживанию надевать рабочие перчатки.
- Изделие не предназначено для использования детьми или лицами с ограниченными физическими, сенсорными или умственными способностями, без опыта и знания, без контроля или обучения правилам использования изделия лицами, отвечающими за их безопасность.
- Следите, чтобы дети не играли с изделием.
- Никогда не используйте изделие без правильно установленного жирового фильтра!
- НИКОГДА не используйте кухонную вытяжку в качестве опорной поверхности, если это четко не разрешено.
- Помещение должно хорошо проветриваться, когда кухонная вытяжка используется одновременно с другими приборами на газу или ином горючем топливе.
- Удаляемый воздух не должен попадать в дымоход, используемый для удаления дыма от изделий с газовым топливом или иным горючим топливом.
- Соблюдайте все нормативы по дымоудалению.

• Категорически запрещается готовить на открытом пламени под кухонной вытяжкой; открытое пламя может повредить фильтры и привести к возгоранию, поэтому его использование категорически запрещается.
• Рекомендуется непрерывно контролировать приготовление блюд во фритюре во избежание возгорания горячего масла.
• Правила техники и безопасности, применяемые к системе дымоудаления должны строго соответствовать нормативам местных компетентных органов.
• Рекомендуется регулярно чистить изделие как изнутри, так и снаружи (НЕ РЕЖЕ ОДНОГО РАЗА В МЕСЯЦ, в любом случае соблюдать инструкции по тех. обслуживанию, приведенные в настоящем тех. руководстве).
• Несоблюдение правил по уходу за кухонной вытяжкой и замене и чистке фильтров приводит к возгоранию.
• Не используйте или не оставляйте вытяжку без правильно установленных лампочек, так как это может привести к удару током.
• Производитель снимает с себя всякую ответственность за возможные повреждения, ущерб или пожары, которые могут случиться с изделием по причине несоблюдения инстуркций, приведенных в настоящем тех. руководстве.
• Внимание! Открытые части могут сильно нагреться от варочной панели.

UA

Застережні засоби

Сервисное обслуживание

! Никогда не обращайтесь к неуполномоченным техникам.

При обращении в Центр Технического Обслуживания необходимо сообщить:

• Тип неисправности;

• Модель изделия (Мод.)

• Номер тех. паспорта (серийный №)

Эти данные вы найдете на паспортной табличке, расположенной на изделии.

UA

Допомога

Для правильного монтажа изделия смотрите схемы, приведенные на первых страницах настоящего руководства. Монтаж должен выполняться квалифицированным персоналом.

Электрическое подсоединение

Сетевое напряжение должно соответствовать значению, указанному на табличке с характеристиками, расположенной внутри вытяжки. Если изделие укомплектовано штепсельной вилкой, подсоедините его к сетевой розетке, соответствующей действующим нормативам, в доступном месте. Если изделие не имеет штепсельной вилки (прямое подключение к сети), или вилка расположена в труднодоступном месте, установите двухполюсный выключатель, соответствующий нормативам, обеспечивающий полное отключение от сети в условиях категории перенапряжения III в соответствии с правилами монтажа.

Внимание! Проверьте, чтобы сетевой провод был установлен правильно, перед подсоединением проводки вытяжки к сети, а также его исправную работу.

Выпуск воздуха (для отводных версий)

Подсоедините вытяжку к трубам и настенным отводным отверстиям с диаметром, равным выпускному отверстию воздуха (соединительный фланец). Использование труб и настенных отверстий меньшего диаметра сократит КПД вытяжки и значительно повысит шумовой уровень. Поэтому производитель снимает с себя всякую ответственность.

! Используйте максимально короткий дымоход
! Старайтесь максимально сократить число колен дымохода
! Избегать резких изменений сечения дымохода
! Изнутри дымоход должен быть максимально гладким.
! Материал дымохода должен соответствовать нормативам
! Не подсоединяйте вытяжку к дымоходам, отводящим дым от сгорания горючего (водонагревательные колонки, печи и т.п.).
! Дымоудаление должно соответствовать инструкциям компетентных органов. Кроме того удаляемый воздух не должен проходить через стенные отверстия, если эти отверстия специально не предназначены для этой цели.
! Оборудуйте помещение вентиляционными отверстиями во избежание создания негативного давления вытяжкой (не должно превышать 0,04 мбар).
! Производитель снимает с себя всякую ответственность в случае нарушения этих правил.

Фильтрующая или отводная?

! Ваша кухонная вытяжка готова к эксплуатации в отводном режиме. Для использования вытяжки в фильтрующем режиме необходимо установить специальный ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ.

Примечание: Если прилагается, как в некоторых случаях, дополнительная фильтрующая система с активированным углем может быть уже установлена в вытяжку.

Инструкции по переоснащению вытяжки из отводной версии в фильтрующую приводятся в настоящем руководстве (см. "Фильтрующая версия").

Отводная версия

Вытяжка очищает воздух и удаляет на улицу через дымоход (диаметр 150 мм), прикрепленный к соединительному фланцу. Диаметр дымохода должен быть равен диаметру соединительного фланца.

Внимание! Дымоход не входит в комплектацию и должен быть приобретен отдельно. В горизонтальной части дымохода должен быть предусмотрен небольшой подъем (примерно 10°), чтобы проще направлять воздух наружу. Если вытяжка укомплектована угольным фильтром, его необходимо снять.

Фильтрующая версия

Вытяжка очищает воздух и возвращает его в помещение. Для использования вытяжки в этой версии необходимо установить дополнительную фильтрующую систему с активированным углем. Для этой версии требуется отражатель воздуха, редуктор и угольный фильтр/ы. В верхней части верхней трубы должны иметься прорези дымоудаления.

Технические данные

Модель	Высота (см)	Ширина (см)	Глубина (см)	дымохода (см)
CHIMNEY 60 см	61-82	59.8	50	15/12
CHIMNEY 90 см	61-82	89.9	50	15/12

Обозначениемодели	Лампочка(В)	Энергопот-реблениелампочки (Вт)	Общееэнергопот-ребление (Вт)
HNC 6.8 ABI Х/НАНС 9.8 ABI Х/НА	Галогенная	2 x 40	290

Обозначениемодели	Лампочка(В)	Энергопотреблениелампочки (Вт)	Общееэнергопотребление (Вт)
HNC 9.6S AMI X/HA	Галогенная	2 x 40	210
HNC 6.6 AMI X/HA

	мощность	напряжение	связи	Размеры
Галогенная 25 W	2 x 25 W	230 V	G9	L40x∅14
Галогенная 20 W	2 x 20 W	12 V	G4	L30x∅10

LED ^*

Группа риска 1 согласно нормативу EN 62471

Вытяжки отвечают требованиям следующих Европейских Директив:

• "Низкое напряжение" Директива 2006/95/EC (12-12-2006)

- "Электромагнитная совместимость" Директива 2004/108/EC (15-12-2004)

* Имеется только в некоторых моделях

RS

Управления CHIMNEY

Модели с механической консолью

HNC 9.6 AMI X/HA - HNC 6.6 AMI X/HA

T1 T2 T3 T4 T5

T1 Остановка двигателя

При нажатии кнопки в процессе работы вытяжка переключается в режим ВЫКЛ.

T2 Скорость 1

При нажатии кнопки вытяжка переключается на 1-ую скорость.

T2 Скорость 2

При нажатии кнопки вытяжка переключается на 2-ую скорость.

T2 Скорость 3

При нажатии кнопки вытяжка переключается на 3-ью скорость.

T5 ВКЛ./ВЫКЛ. освещения

Модели с сенсорной консолью управления

HNC 6.8 ABI X/HA - HNC 9.8 ABI X/HA

T1 T2 T3 T4 T5 B T6

T1 Остановка двигателя

При нажатии этой кнопки на выключенной вытяжке задается первая скорость. При нажатии кнопки в процессе работы вытяжка переключается в режим ВЫКЛ.

T2 Скорость 1

При нажатии кнопки вытяжка переключается на 1-ью скорость.

T2 Скорость 2

При нажатии кнопки вытяжка переключается на 2-ью скорость.

T2 Скорость 3

При нажатии кнопки вытяжка переключается на 3-ью скорость.

T3 Вольтодобавочное устройство

Принажатии кнопки вытяжка переключается на максимальную скорость. Через 5 минут вытяжка переключается на ранее заданную скорость; при нажатии кнопок скорости (T2, T3 или T4) вольтодобавочный режим отключается, вытяжка переключается на заданной скорости.

Т6 ВКЛ./ВЫКЛ. освещения

Сигнализация засорения жироворго и сорбционного фильтров

Мигающий символ первой скорости Т2 сигнализирует засорения жирового фильтра. Мигающий символ первой скорости Т3 сигнализирует засорения сорбционного фильтра. Оба мигающие символы Т2 и Т3 сигнализируют засорение обоих фильтров. Необходимо прочистить/ заменить жировой фильтр "А" и/или сорбционный "В" (см. "Тех. обслуживание и уход").

Для обнуления счетчика фильтра:

На включенной вытяжке нажать кнопку T5 на три секунды. Индикатор сигнализации мигнет три раза, затем вернется к визуализации нормального режима.

В случае одновременной сигнализации засорения обоих фильтров необходимо повторить обнуление.

Первая операция обнуляет счетчик жирового фильтра, вторая - сорбционного.

Настройка вытяжки:

Для настройки нужного рабочего режима вытяжки нажмите кнопку T5 примерно на 6 секунд. Символы T2 или T3 загораются, показывая тип вытяжки: T2 - отводной, T3 - фильтрующий Можно изменить версию, нажав кнопку T5 несколько раз. Для сохранения новой настройки нажать один раз кнопку T1.

Модели с сенсорной консолью управления + Дисплей

(Имеется только в некоторых моделях)

T1 T2 T3 T4 T5 T6 88.

При нажатии этой кнопки на выключенной вытяжке задается первая скорость. При нажатии кнопки в процессе работы вытяжка переключается в режим ВЫКЛ.

T2 Скорость -

При нажатии кнопки вытяжка переключается на предыдущую скорость.

T3 Скорость +

При нажатии кнопки вытяжка переключается на следующую скорость.

T4 Вольтодобавочное устройство

При нажатии этой кнопки вытяжка переключается на максимальную скорость; на дисплее редко мигает буква "b". Через 5 минут вытяжка вновь переключится на ранее заданную скорость, что можно также сделать в вольтодобавочном режиме при помощи кнопки скорости (T2 или T3).

T5 Таймер

При каждом нажатии этой кнопки автоматическое отключение вытяжки откладывается на 5 минут. Обратный отсчет минут таймера показывается на дисплее. Таймер может быть запрограммирован только для скоростей, задаваемых вручную, не для вольтодобавочного режима.

Т6 ВКЛ./ВЫКЛ. освещения

Сигнализация засорения жироворго и сорбционного фильтров

Для обнуления счетчика фильтра:

На включенной вытяжке нажать кнопку T4 на три секунды. В случае одновременной сигнализации засорения обоих фильтров необходимо повторить обнуление.

Первая операция обнуляет счетчик жирового фильтра, вторая - сорбционного.

Настройка вытяжки

Для настройки нужного рабочего режима вытяжки нажмите кнопку Т4 примерно на 6 секунд.(на выключенном продукта) После долгого звукового сигнала на дисплее показывается версия вытяжки:

Отводная

(мигает квадратик в левом нижнем углу).

Фильтрующая

(мигает квадратик в правом нижнем углу).

Можно изменить версию, нажав кнопку T4. Для выхода из режима настройки нажмите один раз кнопку T1, которая выключает вытяжку, сохраняя послению настройку, показанную на дисплее.

Техническое обслуживание

и уход

Внимание! Перед началом каких-либо работ по чистке или тех. обслуживанию отсоедините вытяжку от электросети, вынув штепсельную вилку из сетевой розетки или выключив общий выключатель в доме.

Первая чистка

• Снимите защитную пленку
• Протрите загрязнения влажной губкой с нейтральным моющим средством.
  • Тщательно протрите влажной тряпкой.
• Вытрите насухо мягкой тряпкой, если вытяжка из нержавеющей стали, протирайте вдоль полос металла.

Регулярная чистка

Вытяжку нужно регулярно чистить (не реже чистки жировых фильтров) как внутри, так и снаружи. Для чистки использовать тряпку нейтральным моющим средством и теплую воду. Не следует использовать моющие средства, содержащие абразивные вещества.

Внимание: Несоблюдение правил по уходу за кухонной вытяжкой и замене фильтров приводит к возгоранию. Рекомендуется следовать приведенным инструкциям. Производитель снимает с себя всякую ответственность за возможное повреждение двигателя, возгорание по причине неправильного ухода или несоблюдения вышеуказанных предупреждений.

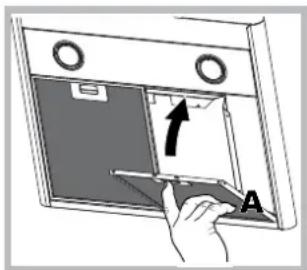

Обслуживание жировых фильтров (А)

Жировой фильтр удерживает жирные частицы, содержащиеся в испарениях варочной панели при готовке. Необходимо чистить этот фильтр не реже одного раза в месяц неагрессивными моющими средствами вручную или в посудомоечной машине при низкой температуре по короткой программе. Для съема

жирового фильтра потяните за ручку пружинного отцепления. При мойке жирового фильтра в посудомоечной машине его цвет может потускнеть, но это не влияет на его рабочие характеристики.

Обслуживание угольного фильтра (В)

Угольный фильтр задерживает неприятные запахи от варочной панели при готовке. Сатурация угольного фильтра происходит после довольно продолжительной эксплуатации в зависимости от типа кухни и от регулярности чистки жирового фильтра. В любом случае даже без сигнализации сатурации следует заменять патрон фильтра не реже 1 раза в 20 месяца. Этот фильтр НЕЛЬЗЯ мыть или регенерировать.

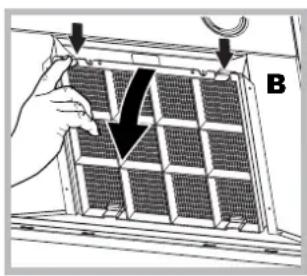

Съем: Снимите угольный фильтр, нажав на два передних рычажка, крепящие его к вытяжке.

B

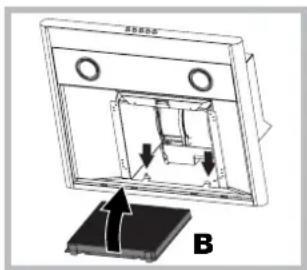

Монтаж: Вначала присоедините угольный фильтр к металлическим шпонкам в задней части вытяжки, затем в передней части, нажав на два рычажка.

Порядок замены лампочек

Отключите вытяжку от электросети и снимите жировой фильтр.

Внимание! Прежде чем дотронуться до лампочек, убедитесь, что они холодные.

RS

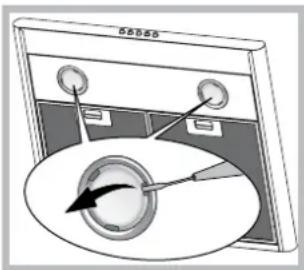

1. Снять плафон, поддев его маленькой плоской отверткой или подобным инструментом.
2. Замените перегоревшую лампочку. Используйте только лампочки с одинаковыми характеристиками (более подробные данные

смотрите в технических данных, приведенные в следующем руководстве).

1. Закройте плафон (крепление с щелчком).

Порядок замены лампочек LED ^*

Вытяжка укомплектована системой освещения со светодиодными ламочками. Светодиодные лампочки обеспечивают оптимальное освещение, больший срок службы и меньшее энергопотребление по сравнению с традициональными лампочками. Для их замены обращайтесь в Сервис.

Сетевой провод

Если сетевой провод поврежден, во избежание какого- либо риска его замену должен выполнить производитель или уполномоченный сервис.

УТИЛИЗАЦИЯ

Данное изделие имеет маркировку соответствия Европейской Директиве 2012/19/ЕС, Утилизация электрических и электронных изделий (WEEE). Проверьте, чтобы по окончании его срока службы данное изделие было сдано в утиль. Этим Вы поможете сохранить окружающую среду.

Символ ■ на изделии или в прилагающейся к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся уничтожением электрических и электронных приборов. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями касательно обработки, утилизации и уничтожения данного изделия обращайтесь в местную организацию, занимающуюся сбором домашних бытовых приборов или в магазин, в котором было куплено изделие.

Неисправности и методы их устранения

При обнаружении неисправности перед тем, как обратиться в Сервис, выполните следущие простые проверки:

Если вытяжка не работает:

Проверить:

• наличие электропитания
• была ли задана скорость.

При низкой эффективности вытяжки:

Проверить:

• Чтобы заданная скорость двигателя была достаточной для объема испарений и дыма.
• Чтобы помещение кухни имело достаточную вентиляцию для воздухозабора.
• Не изношен ли угольный фильтр (фильтрующая версия вытяжки).

Если вытяжка выключается в процессе работы:

Проверить:

• наличие электропитания
- не сработал ли многополюсных разъединитель.

В случае возможных неисправностей перед тем, как обратиться в Сервис, отсоедините вытяжку примерно на 5 сек. от сетевого питания, вынув штепсельную вилку из сетевой розетки, затем вновь подсоедините. Если неисправность не устраняется, обратитесь в Сервис.

Изделие:	Электрическая вытяжка
Торговая марка:	HotpointARISTON
Торговый знак изготовителя:
Модель:	HNC 6.8 ABI X/HAHNC 9.8 ABI X/HAHNC 9.6 AMI X/HAHNC 6.6 AMI X/HA
Изготовитель:	Indesit Company
Страна-изготовитель:	Польша
Номинальное значение напряжения электропитания или диапазон напряжения	220-240 V ~
Условное обозначение рода электрического тока или номинальная частота переменного тока	50/60 Hz
Класс защиты от поражения электрическим током	Класс защиты I
В случае необходимости получения информации по сертификатам соответствия или получения копий сертификатов соответствия на данную технику. Вы можете отправить запрос по электронному адресу [e-mail]	EAC CE ☒
Дату производства данной техники можно получить из серийного номера, расположенного под штрих-кодом (S/N XXXXXXXXX * XXXXXXXXXXXX), следующим образом:	- 1-ая цифра в S/N соответствует последней цифре года,- 2-ая и 3-я цифры в S/N - порядковому номеру месяца года,- 4-ая и 5-ая цифры в S/N - числу определенного месяца и года.
Производитель:	Indesit Company S.p.A.Виале А. Мерлони 47, 60044, Фабриано (АН). Италия
Импортер:	ООО "Инделзит РУС"
С вопросами (в России) обращаться по адресу:	Россия, 127018, Москва, ул. Двинцев, дом 12, корп. 1

Монтаж

(блимающий квадрат внизу праворуч).

• 2004/108/EC «ЭМУ» директивасы (15-12-2004)

CHIMNEY баскару

куралдары

1 Моторды КОСУ/ЭШІРУ
