HGF 9.5 AM XHA - кухонная вытяжка HOTPOINT-ARISTON - Бесплатное руководство пользователя

Тип продукта	Вытяжка
Бренд	Hotpoint-Ariston
Модель	HGF 9.5 AM XHA
Размеры (Ш x Г x В)	89,9 x 50 x 61 см
Электропитание	230 В ~ 50 Гц
Общая потребляемая мощность	150 Вт
Освещение	2 галогенные лампы по 40 Вт каждая
Количество скоростей	3 скорости + функция бустера
Тип установки	Внешнее отведение (по умолчанию) или рециркуляция с угольным комплектом
Диаметр воздуховода	150 мм
Жировой фильтр	Моется в посудомоечной машине (чистить не реже 1 раза в месяц)
Угольный фильтр	Замена каждые 20 месяцев (не подлежит стирке)
Минимальное безопасное расстояние (газ)	65 см
Минимальное безопасное расстояние (электрическая)	55 см
Управление	Сенсорное (в зависимости от модели)
Обслуживание	Ежемесячная очистка жировых фильтров; замена угольного фильтра при версии рециркуляции
Ремонтопригодность	Обращайтесь в авторизованный сервисный центр для любого технического вмешательства
Сертификаты	Соответствует директивам ЕС (Низкое напряжение 2006/95/EC, электромагнитная совместимость 2004/108/EC)

Часто задаваемые вопросы - HGF 9.5 AM XHA HOTPOINT-ARISTON

Как установить вытяжку в режиме рециркуляции?

Для использования вытяжки в режиме рециркуляции необходимо установить комплект аксессуаров, включающий дефлектор воздуха, переходник и один или несколько угольных фильтров. Верхняя труба должна иметь отверстия для отвода воздуха, направленные вверх. Пожалуйста, обратитесь к инструкции для получения подробных шагов.

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Минимальное расстояние между поверхностью, на которой установлены посуда, и самой нижней частью вытяжки должно быть не менее 65 см, если варочная поверхность газовая, и 55 см, если электрическая. Если в инструкции к варочной поверхности указано большее расстояние, следуйте ей.

Как часто нужно чистить жировой фильтр?

Жировой фильтр необходимо чистить не реже одного раза в месяц неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и коротком цикле. Недостаточная очистка может привести к риску возгорания.

Как заменить лампочку вытяжки?

Отключите вытяжку от электросети и снимите жировые фильтры. Убедитесь, что лампочки остыли. Снимите защиту, поддев ее маленькой плоской отверткой. Замените старую лампочку на лампочку с теми же характеристиками (галоген 40 Вт, G9 для этой модели). Закройте защиту до щелчка.

Что делать, если вытяжка не работает?

Проверьте, нет ли отключения электроэнергии, выбрана ли скорость, и не отключился ли общий выключатель. Если вытяжка выключилась во время работы, отключите ее от сети на 5 секунд, затем снова подключите. Если неисправность сохраняется, обратитесь в сервисную службу.

Как сбросить сигнал жирового фильтра?

Когда на сенсорных моделях мигает значок первой скорости, это указывает на насыщение жирового фильтра. Чтобы сбросить счетчик, включите вытяжку и нажмите и удерживайте в течение 3 секунд кнопку T5 (или T4 в зависимости от модели). Индикатор мигнет три раза и погаснет. Повторите операцию для каждого фильтра при необходимости.

Можно ли использовать вытяжку без жирового фильтра?

Нет, категорически запрещается использовать вытяжку без правильно установленного жирового фильтра. Фильтр удерживает частицы жира, и его отсутствие создает риск возгорания. Убедитесь, что он установлен перед использованием.

Как настроить вытяжку на режим отведения или рециркуляции?

На сенсорных моделях выключите вытяжку, затем нажмите кнопку T5 (или T4) примерно на 6 секунд. Значки укажут текущий режим: T2 для отведения, T3 для рециркуляции. Циклически нажимайте ту же кнопку для переключения, затем подтвердите, нажав T1 (или выйдя из режима). Конфигурация сохраняется.

Какова общая электрическая мощность вытяжки?

Общая потребляемая мощность вытяжки HGF 9.5 AM XHA составляет 150 Вт (включая 2 галогенные лампы по 40 Вт каждая и двигатель). Напряжение питания 230 В.

Как чистить внешнюю поверхность вытяжки?

Используйте ткань, смоченную нейтральным жидким моющим средством и теплой водой. Избегайте абразивных или коррозионных средств. Для поверхностей из нержавеющей стали вытирайте мягкой тканью по направлению сатинирования металла. Чистите часто, не реже, чем жировые фильтры.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HGF 9.5 AM XHA HOTPOINT-ARISTON

Руководство по эксплуатации

ВЫТЯЖКА

Содержание

Руководство по эксплуатации,2

Предупреждения,20

Сервисное обслуживание,29

Монтаж,63

Управления GLASS,64

Техническое обслуживание и уход,65

Неисправности и методы их устранения,66

UA

Українською

! Важно сохранить настоящее руководство для его консультаций в любое время. В случае продажи, передачи или переезда проверьте, чтобы руководство прилагалось к изделию.

! Внимательно прочитайте инструкции: в них приводятся важные сведения о монтаже, эксплуатации и безопасности.

! Не изменяйте электропроводку или механическую часть изделия или трубопровод дымоудаления.

Общие правила

- Минимальное расстояние от опорных решеток на варочной панели до самой нижней части кухонной вытяжки должно быть не менее:

65 см, если вытяжка установлена над газовой варочной панелью

55 см, если вытяжка установлена над электрической варочной панелью.

Если в инструкциях по монтажу к газовой плите указывается большее расстояние, при монтаже вытяжки необходимо учесть эти указания.

- В комплект вытяжки входят крепежные шурупы, рассчитанные на большинство типов стен и потолков. Тем не менее необходимо обратиться к квалифицированному технику для проверки пригодности материалов в соответствии с типом стены/потолка, которые должны быть достаточно прочными для веса кухонной вытяжки.

- Внимание! Не подключайте прибор к электросети до полного завершения монтажа.

• Перед началом каких-либо работ по чистке или тех. обслуживанию отсоедините вытяжку от электросети, вынув штепсельную вилку из сетевой розетки или выключив общий выключатель в доме.
- Для выполнения всех работ по монтажу и тех. обслуживанию надевать рабочие перчатки.
- Изделие не предназначено для использования детьми или лицами с ограниченными физическими, сенсорными или умственными способностями, без опыта и знания, без контроля или обучения правилам использования изделия лицами, отвечающими за их безопасность.
- Следите, чтобы дети не играли с изделием.
- Никогда не используйте изделие без правильно установленного жирового фильтра!
- НИКОГДА не используйте кухонную вытяжку в качестве опорной поверхности, если это четко не разрешено.
- Помещение должно хорошо проветриваться, когда кухонная вытяжка используется одновременно с другими приборами на газу или ином горючем топливе.
- Удаляемый воздух не должен попадать в дымоход, используемый для удаления дыма от изделий с газовым топливом или иным горючим топливом.
- Соблюдайте все нормативы по дымоудалению.

• Категорически запрещается готовить на открытом пламени под кухонной вытяжкой; открытое пламя может повредить фильтры и привести к возгоранию, поэтому его использование категорически запрещается.
• Рекомендуется непрерывно контролировать приготовление блюд во фритюре во избежание возгорания горячего масла.
• Правила техники и безопасности, применяемые к системе дымоудаления должны строго соответствовать нормативам местных компетентных органов.
• Рекомендуется регулярно чистить изделие как изнутри, так и снаружи (НЕ РЕЖЕ ОДНОГО РАЗА В МЕСЯЦ, в любом случае соблюдать инструкции по тех. обслуживанию, приведенные в настоящем тех. руководстве).
• Несоблюдение правил по уходу за кухонной вытяжкой и замене и чистке фильтров приводит к возгоранию.
• Не используйте или не оставляйте вытяжку без правильно установленных лампочек, так как это может привести к удару током.
• Производитель снимает с себя всякую ответственность за возможные повреждения, ущерб или пожары, которые могут случиться с изделием по причине несоблюдения инстуркций, приведенных в настоящем тех. руководстве.
• Внимание! Открытые части могут сильно нагреться от варочной панели.

UA

Застережні засоби

Сервисное обслуживание

! Никогда не обращайтесь к неуполномоченным техникам.

При обращении в Центр Технического Обслуживания необходимо сообщить:

• Тип неисправности;

• Модель изделия (Мод.)

• Номер тех. паспорта (серийный №)

Эти данные вы найдете на паспортной табличке, расположенной на изделии.

UA

Допомога

Для правильного монтажа изделия смотрите схемы, приведенные на первых страницах настоящего руководства. Монтаж должен выполняться квалифицированным персоналом.

Электрическое подсоединение

Сетевое напряжение должно соответствовать значению, указанному на табличке с характеристиками, расположенной внутри вытяжки. Если изделие укомплектовано штепсельной вилкой, подсоедините его к сетевой розетке, соответствующей действующим нормативам, в доступном месте. Если изделие не имеет штепсельной вилки (прямое подключение к сети), или вилка расположена в труднодоступном месте, установите двухполюсный выключатель, соответствующий нормативам, обеспечивающий полное отключение от сети в условиях категории перенапряжения III в соответствии с правилами монтажа.

Внимание! Проверьте, чтобы сетевой провод был установлен правильно, перед подсоединением проводки вытяжки к сети, а также его исправную работу.

Выпуск воздуха (для отводных версий)

Подсоедините вытяжку к трубам и настенным отводным отверстиям с диаметром, равным выпускному отверстию воздуха (соединительный фланец). Использование труб и настенных отверстий меньшего диаметра сократит КПД вытяжки и значительно повысит шумовой уровень. Поэтому производитель снимает с себя всякую ответственность.

! Используйте максимально короткий дымоход
! Старайтесь максимально сократить число колен дымохода
! Избегать резких изменений сечения дымохода
! Изнутри дымоход должен быть максимально гладким.
! Материал дымохода должен соответствовать нормативам
! Не подсоединяйте вытяжку к дымоходам, отводящим дым от сгорания горючего (водонагревательные колонки, печи и т.п.).
! Дымоудаление должно соответствовать инструкциям компетентных органов. Кроме того удаляемый воздух не должен проходить через стенные отверстия, если эти отверстия специально не предназначены для этой цели.
! Оборудуйте помещение вентиляционными отверстиями во избежание создания негативного давления вытяжкой (не должно превышать 0,04 мбар).
! Производитель снимает с себя всякую ответственность в случае нарушения этих правил.

Фильтрующая или отводная?

! Ваша кухонная вытяжка готова к эксплуатации в отводном режиме. Для использования вытяжки в фильтрующем режиме необходимо установить специальный ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ.

Примечание: Если прилагается, как в некоторых случаях, дополнительная фильтрующая система с активированным углем может быть уже установлена в вытяжку.

Инструкции по переоснащению вытяжки из отводной версии в фильтрующую приводятся в настоящем руководстве (см. "Фильтрующая версия").

Отводная версия

Вытяжка очищает воздух и удаляет на улицу через дымоход (диаметр 150 мм), прикрепленный к соединительному фланцу. Диаметр дымохода должен быть равен диаметру соединительного фланца.

Внимание! Дымоход не входит в комплектацию и должен быть приобретен отдельно. В горизонтальной части дымохода должен быть предусмотрен небольшой подъем (примерно 10°), чтобы проще направлять воздух наружу. Если вытяжка укомплектована угольным фильтром, его необходимо снять.

Фильтрующая версия

Вытяжка очищает воздух и возвращает его в помещение. Для использования вытяжки в этой версии необходимо установить дополнительную фильтрующую систему с активированным углем. Для этой версии требуется отражатель воздуха, редуктор и угольный фильтр/ы. В верхней части верхней трубы должны иметься прорези дымоудаления.

Технические данные

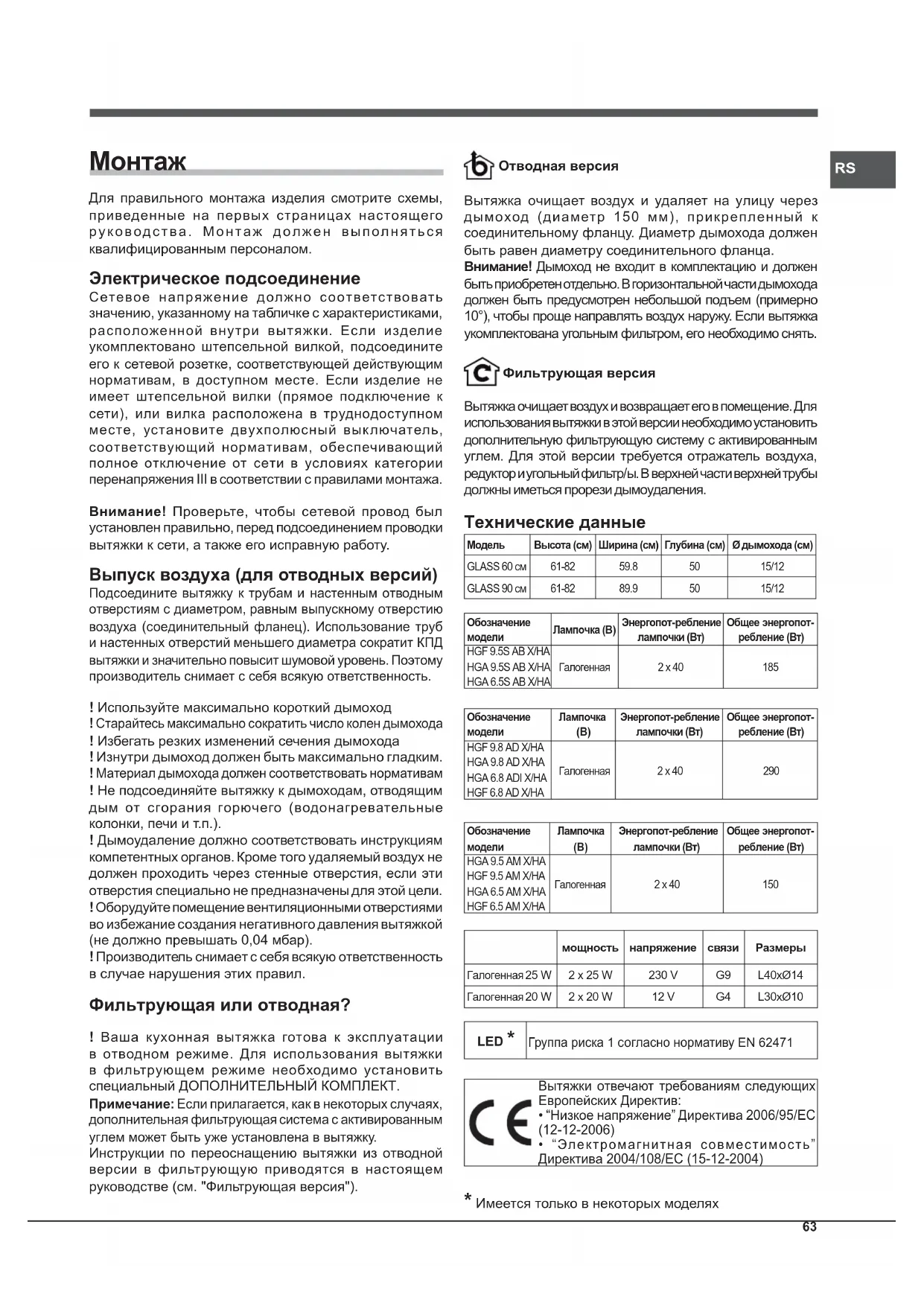

Модель	Высота (см)	Ширина (см)	Глубина (см)	дымохода (см)
GLASS 60 см	61-82	59.8	50	15/12
GLASS 90 см	61-82	89.9	50	15/12

Обозначение модели	Лампочка (В)	Энергопот-ребление лампочки (Вт)	Общее энергопот-ребление (Вт)
HGF 9.5S AB X/HA HGA 9.5S AB X/HA HGA 6.5S AB X/HA	Галогенная	2 x 40	185

Обозначениемодели	Лампочка(В)	Энергопот-реблениелампочки (Вт)	Общее энергопот-ребление (Вт)
HGF 9.8 AD X/HAHGA 9.8 AD X/HAHGA 6.8 ADI X/HAHGF 6.8 AD X/HA	Галогенная	2 x 40	290

Обозначение модели	Лампочка (В)	Энергопот-ребление лампочки (Вт)	Общее энергопот-ребление (Вт)
HCA 9.5 AM Х/НА HGF 9.5 AM Х/НА HCA 6.5 AM Х/НА HGF 6.5 AM Х/НА	Галогенная	2 x 40	150

	мощность	напряжение	связи	Размеры
Галогенная 25 W	2 x 25 W	230 V	G9	L40x∅14
Галогенная 20 W	2 x 20 W	12 V	G4	L30x∅10

LED ^*

Группа риска 1 согласно нормативу EN 62471

Вытяжки отвечают требованиям следующих Европейских Директив:

• "Низкое напряжение" Директива 2006/95/EC (12-12-2006)

• "Электромагнитная совместимость" Директива 2004/108/EC (15-12-2004)

* Имеется только в некоторых моделях

RS

Управления GLASS

Модели с механической консолью

T1 Остановка двигателя

При нажатии кнопки в процессе работы вытяжка переключается в режим ВЫКЛ.

T2 Скорость 1

При нажатии кнопки вытяжка переключается на 1-ую скорость.

T2 Скорость 2

При нажатии кнопки вытяжка переключается на 2-ую скорость.

T2 Скорость 3

При нажатии кнопки вытяжка переключается на 3-ью скорость.

T5 ВКЛ./ВЫКЛ. освещения

Модели с сенсорной консолью управления

T1 Остановка двигателя

При нажатии этой кнопки на выключенной вытяжке задается первая скорость. При нажатии кнопки в процессе работы вытяжка переключается в режим ВЫКЛ.

T2 Скорость 1

При нажатии кнопки вытяжка переключается на 1-ью скорость.

T2 Скорость 2

При нажатии кнопки вытяжка переключается на 2-ью скорость.

T2 Скорость 3

При нажатии кнопки вытяжка переключается на 3-ью скорость.

Т3 Вольтодобавочное устройство

При нажатии кнопки вытяжка переключается на максимальную скорость. Через 5 минут вытяжка переключается на ранее заданную скорость; при нажатии кнопок скорости (T2, T3 или T4) вольтодобавочный режим отключается, вытяжка переключается на заданной скорости.

Т6 ВКЛ./ВЫКЛ. освещения

Сигнализация засорения жироворго и сорбционного фильтров

Мигающий символ первой скорости Т2 сигнализирует засорения жирового фильтра. Мигающий символ первой скорости Т3 сигнализирует засорения сорбционного фильтра. Оба мигающие символы Т2 и Т3 сигнализируют засорение обоих фильтров. Необходимо прочистить/ заменить жировой фильтр "А" и/или сорбционный "В" (см. "Тех. обслуживание и уход").

Для обнуления счетчика фильтра:

На включенной вытяжке нажать кнопку T5 на три секунды. Индикатор сигнализации мигнет три раза, затем вернется к визуализации нормального режима.

В случае одновременной сигнализации засорения обоих фильтров необходимо повторить обнуление.

Первая операция обнуляет счетчик жирового фильтра, вторая - сорбционного.

Настройка вытяжки:

Для настройки нужного рабочего режима вытяжки нажмите кнопку T5 примерно на 6 секунд. Символы T2 или T3 загораются, показывая тип вытяжки: T2 - отводной, T3 - фильтрующий Можно изменить версию, нажав кнопку T5 несколько раз. Для сохранения новой настройки нажать один раз кнопку T1.

Модели с сенсорной консолью управления + Дисплей

При нажатии этой кнопки на выключенной вытяжке задается первая скорость. При нажатии кнопки в процессе работы вытяжка переключается в режим ВЫКЛ.

T2 Скорость -

При нажатии кнопки вытяжка переключается на предыдущую скорость.

T3 Скорость +

При нажатии кнопки вытяжка переключается на следующую скорость

T4 Вольтодобавочное устройство

При нажатии этой кнопки вытяжка переключается на максимальную скорость; на дисплее редко мигает буква "b". Через 5 минут вытяжка вновь переключится на ранее заданную скорость, что можно также сделать в вольтодобавочном режиме при помощи кнопки скорости (T2 или T3).

T5 Таймер

При каждом нажатии этой кнопки автоматическое отключение вытяжки откладывается на 5 минут. Обратный отсчет минут таймера показывается на

дисплее. Таймер может быть запрограммирован только для скоростей, задаваемых вручную, не для вольтодобавочного режима.

Т6 ВКЛ./ВЫКЛ. освещения

Сигнализация засорения жироворго и сорбционного фильтров

Для обнуления счетчика фильтра:

На включенной вытяжке нажать кнопку T4 на три секунды. В случае одновременной сигнализации засорения обоих фильтров необходимо повторить обнуление.

Первая операция обнуляет счетчик жирового фильтра, вторая - сорбционного.

Настройка вытяжки

Для настройки нужного рабочего режима вытяжки нажмите кнопку T4 примерно на 6 секунд.(на выключенном продукта) После долгого звукового сигнала на дисплее показывается версия вытяжки:

Отводная

(мигает квадратик в левом нижнем углу).

Фильтрующая

(мигает квадратик в правом нижнем углу).

Можно изменить версию, нажав кнопку T4. Для выхода из режима настройки нажмите один раз кнопку T1, которая выключает вытяжку, сохраняя посленю настройку, показанную на дисплее.

Техническое обслуживание и уход

Внимание! Перед началом каких-либо работ по чистке или тех. обслуживанию отсоедините вытяжку от электросети, вынув штепсельную вилку из сетевой розетки или выключив общий выключатель в доме.

Первая чистка

• Снимите защитную пленку
- Протрите загрязнения влажной губкой с нейтральным моющим средством.
• Тщательно протрите влажной тряпкой.
- Вытрите насухо мягкой тряпкой, если вытяжка из нержавеющей стали, протирайте вдоль полос металла.

Регулярная чистка

Вытяжку нужно регулярно чистить (не реже чистки жировых фильтров) как внутри, так и снаружи. Для чистки использовать тряпку нейтральным моющим средством и теплую воду. Не следует использовать моющие средства, содержащие абразивные вещества.

Внимание: Несоблюдение правил по уходу за кухонной вытяжкой и замене фильтров приводит к возгоранию. Рекомендуется следовать приведенным инструкциям. Производитель снимает с себя всякую ответственность за возможное повреждение двигателя, возгорание по причине неправильного ухода или несоблюдения вышеуказанных предупреждений.

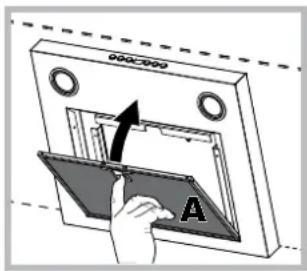

Обслуживание жировых фильтров (А)

000C-000 A

Жировой фильтр удерживает жирные частицы, содержащиеся в испарениях варочной панели при готовке. Необходимо чистить этот фильтр не реже одного раза в месяц неагрессивными моющими средствами вручную или в посудомоечной машине при низкой температуре по короткой программе. Для съема

жирового фильтра потяните за ручку пружинного отцепления. При мойке жирового фильтра в посудомоечной машине его цвет может потускнеть, но это не влияет на его рабочие характеристики.

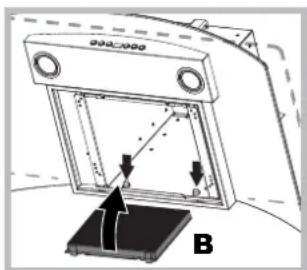

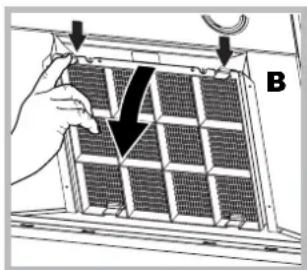

Обслуживание угольного фильтра (В)

Угольный фильтр задерживает неприятные запахи от варочной панели при готовке. Сатурация угольного фильтра происходит после довольно продолжительной эксплуатации в зависимости от типа кухни и от регулярности чистки жирового фильтра. В любом случае даже без сигнализации сатурации следует заменять патрон фильтра не реже 1 раза в 20 месяца. Этот фильтр НЕЛЬЗЯ мыть или регенерировать.

Съем: Снимите угольный фильтр, нажав на два передних рычажка, крепящие его к вытяжке.

Монтаж: Вначала присоедините угольный фильтр к металлическим шпонкам в задней части вытяжки, затем в передней части, нажав на два рычажка.

RS

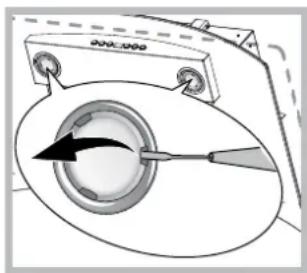

Порядок замены лампочек

Отключите вытяжку от электросети и снимите жировой фильтр.

Внимание! Прежде чем дотронуться до лампочек, убедитесь, что они холодные.

1. Снять плафон, поддев его маленькой плоской отверткой или подобным инструментом.

2. Замените перегоревшую лампочку. Используйте только лампочки с одинаковыми характеристиками (более подробные данные

смотрите в технических данных, приведенные в следующем руководстве).

1. Закройте плафон (крепление с щелчком).

Порядок замены лампочек LED \*

Вытяжка укомплектована системой освещения со светодиодными ламочками. Светодиодные лампочки обеспечивают оптимальное освещение, больший срок службы и меньшее энергопотребление по сравнению с традициональными лампочками. Для их замены обращайтесь в Сервис.

Сетевой провод

Если сетевой провод поврежден, во избежание какого-либо риска его замену должен выполнить производитель или уполномоченный сервис.

УТИЛИЗАЦИЯ

Данное изделие имеет маркировку соответствия Европейской Директиве 2012/19/EC, Утилизация электрических и электронных изделий (WEEE). Проверьте, чтобы по окончании его срока службы данное изделие было сдано в утиль. Этим Вы поможете сохранить окружающую среду.

Символ ■ на изделии или в прилагающейся к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся уничтожением электрических и электронных приборов. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями касательно обработки, утилизации и уничтожения данного изделия обращайтесь в местную организацию, занимающуюся сбором домашних бытовых приборов

или в магазин, в котором было куплено изделие.

Неисправности и методы их устранения

При обнаружении неисправности перед тем, как обратиться в Сервис, выполните следущие простые проверки:

Если вытяжка не работает:

Проверить:

• наличие электропитания
• была ли задана скорость.

При низкой эффективности вытяжки:

Проверить:

• Чтобы заданная скорость двигателя была достаточной для объема испарений и дыма.
• Чтобы помещение кухни имело достаточную вентиляцию для воздухозабора.
• Не изношен ли угольный фильтр (фильтрующая версия вытяжки).

Если вытяжка выключается в процессе работы:

Проверить:

• наличие электропитания
- не сработал ли многополюсных разъединитель.

В случае возможных неисправностей перед тем, как обратиться в Сервис, отсоедините вытяжку примерно на 5 сек. от сетевого питания, вынув штепсельную вилку из сетевой розетки, затем вновь подсоедините. Если неисправность не устраняется, обратитесь в Сервис.

Изделие:	Электрическая вытяжка
Торговая марка:	HotpointARISTON
Торговый знак изготовителя:
Модель:	HGF 9.5S AB X/HA-HGA 9.5S AB X/HA-HGA 6.5S AB X/H,HGF 9.8 AD X/HA-HGA 9.8 AD X/HA-HGA 6.8 ADI X/HAHGF 6.8 AD X/HA-HGA 9.5 AM X/HA-HGF 9.5 AM X/HAHGA 6.5 AM X/HA - HGF 6.5 AM X/HA
Изготовитель:	Indesit Company
Страна-изготовитель:	Польша
Номинальное значение напряжения электропитания или диапазон напряжения	220-240 V ~
Условное обозначение рода электрического тока или номинальная частота переменного тока	50/60 Hz
Класс защиты от поражения электрическим током	Класс защиты I
В случае необходимости получения информации по сертификатам соответствия или получения копий сертификатов соответствия на данную технику, Вы можете отправить запрос по электронному адресу [e-mail]	EAC CE
Дату производства данной техники можно получить из серийного номера, расположенного под штрих-кодом (S/N XXXXXXXXX * XXXXXXXXXXXX), следующим образом:	- 1-ая цифра в S/N соответствует последней цифре года,- 2-ая и 3-я цифры в S/N - порядковому номеру месяца года,- 4-ая и 5-ая цифры в S/N - числу определенного месяца и года.
Производитель:	Indesit Company S.p.A.Виале А. Мерлони 47, 60044, Фабриано (АН), Италия
Импортер:	ООО "Индезит РУС"
С вопросами (в России) обращаться по адресу:	Россия, 127018, Москва, ул. Двинцев, дом 12, корп. 1

Монтаж

(блимающий квадрат внизу праворуч).

1 Моторды КОСУ/ЭШІРУ
