Straight Power E7 500W - Блок питания Be Quiet! - Бесплатное руководство пользователя

Тип продукта	Блок питания для ПК
Бренд	Be Quiet!
Модель	Straight Power E7 500W
Номинальная мощность	500 Вт
Максимальный КПД	До 87 %
Соответствие ATX12V	Версия 2.3
Линии +12V	4 отдельные линии
Разъем материнской платы	20/24 контакта (расширяемый)
Разъемы PCI-Express	До 2 разъемов 6/8 контактов
Разъемы SATA	5 разъемов
Разъем процессора (P4/EPS)	1 x 4 контакта P4 + 1 x 8 контактов EPS
Защита	OCP, UVP, OVP, SCP, OTP, OPP
Управление вентиляторами	Терморегуляция корпусных вентиляторов (от 500 Вт)
Диапазон входного напряжения	100-240 В ~ (универсальное)
Гарантия производителя	3 года (стандартная замена в первые 12 месяцев во Франции и Германии)
Обслуживание	Отключить, очистить снаружи сухой тканью
Комплект поставки	Кабель питания, руководство, стяжки для кабелей, крепежные винты
Совместимость	Материнские платы ATX, BTX, E-ATX (с 8-контактным разъемом)
Размеры (Д x Ш x В)	150 x 140 x 86 мм (стандартный формат ATX)

Часто задаваемые вопросы - Straight Power E7 500W Be Quiet!

Как установить блок питания Straight Power E7 500W?

Перед установкой отключите ПК и прочитайте инструкции по безопасности. Снимите старый блок питания, отключив все кабели. Закрепите новый блок питания прилагаемыми винтами. Подключите разъем 20/24 контакта к материнской плате, разъем P4/EPS для процессора, затем кабели PCI-Express для видеокарты и SATA для устройств. Наконец, подключите кабель питания и включите выключатель.

Какие линии +12V и сколько их?

Модель Straight Power E7 500W имеет 4 отдельные линии +12V для повышения стабильности и надежности. Каждая линия может выдерживать определенную максимальную нагрузку (см. этикетку блока).

Как подключить дополнительные вентиляторы к блоку питания?

Начиная с 500 Вт, блок питания имеет разъемы для вентиляторов (обозначены FAN). Подключайте только один вентилятор на кабель. Общая нагрузка не должна превышать 0,8 А / 9,6 Вт. Вентиляторы будут автоматически регулироваться в зависимости от внутренней температуры.

Что делать, если компьютер не запускается после установки?

Сначала проверьте, что кабель питания подключен и выключатель находится в положении 'I'. Убедитесь, что все разъемы правильно вставлены, особенно разъем ATX 20/24 контакта и разъем процессора. Попробуйте отключить необязательные устройства. Если проблема сохраняется, подождите 5 минут после срабатывания защиты перед повторной попыткой.

Какова энергоэффективность этого блока питания?

Straight Power E7 500W обеспечивает КПД до 87 %, что снижает потребление электроэнергии и выделение тепла. Он соответствует стандартам Energy Star 5.

Можно ли использовать этот блок питания с материнской платой на 20 контактов?

Да, основной разъем расширяется с 20 до 24 контактов. Для материнской платы на 20 контактов просто отогните дополнительные 4 контакта в сторону. Для 24 контактов соберите полный разъем.

Какие встроенные защиты безопасности?

Блок питания имеет шесть защит: OCP (от перегрузки по току), UVP (от пониженного напряжения), OVP (от повышенного напряжения), SCP (от короткого замыкания), OTP (от перегрева) и OPP (от перегрузки). В случае неисправности блок автоматически отключается.

Как чистить блок питания?

Полностью отключите блок питания от сети. Очищайте только снаружи сухой тканью. Никогда не используйте влажную ткань, моющие средства и не вскрывайте корпус.

Что покрывает 3-летняя гарантия?

Гарантия производителя на 3 года действует для первого покупателя у авторизованного дистрибьютора. В первые 12 месяцев возможна стандартная замена (только во Франции и Германии) после предъявления подтверждения покупки и описания неисправности. Вскрытие блока аннулирует гарантию.

Можно ли использовать этот блок питания на улице?

Нет, блок питания предназначен только для использования внутри помещений. Воздействие влаги, пыли или непогоды может повредить устройство и вызвать поражение электрическим током.

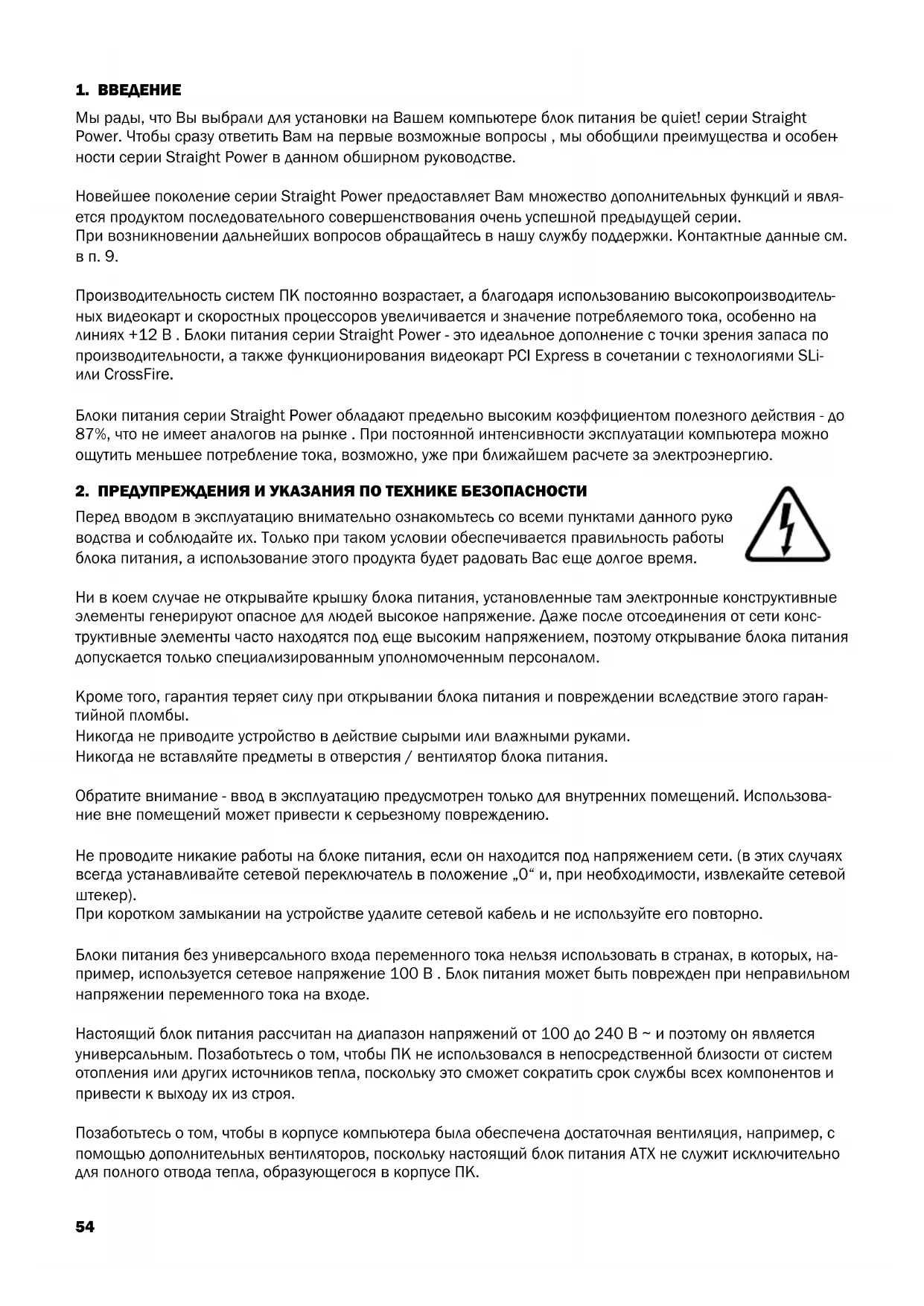

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Straight Power E7 500W Be Quiet!

Бл_OKи ппатягье зз уньерсалбого BXODа поеменгогу TOKa Heьзя ИспОьБОВаТь В CTpaHax, B KOTOPbIX, HApnIMep, ИспОьЗуETС сетеве нарженье 100 B. БлOK ппатягь может 6ыт b IOвржден рпн HeпразВИьHOM NaPpЯженьи поеменгогу TOKa Ha BXOde.

Hacto 60K nntaHn paCCHTAH Ha dHaana3OH hnpjxehn O T 100 do 240 B ~ nnoTOMy OH yBAAETc yHnBepcaIbHbIM. I03a60tBeTcB o TOM, YTO6bl PK He nCPOIb3OBAIcB H enOpceDCTBeHHoN 6An3OCTN OT CNTeM OTONJIEN NAn DpyIIN NCTOUYKOB TEIIA, NCKOABky 3TO CMOXkET COKpaITb CpOK CAYX6bl BCEX KOMNOHETOB IN PnNBecTI K BvIXOy IH N3 CTPOJ.

I03a60bTeCb O TOM, yTO6bl B KOpnyce KOMnbIoTepa 6blA oBeCneueHa DOCTaTOHnAB BeHTNAAu, HAnpIMep, C NOMOUsIO DOnoAHnTeAusbIX BeHTNAArTOPOB, NCKoAky HAcToRiN 6LoK NHTAHn ATX He CAYKNT NCKAUOHteAbHO DAЯ NOHOrO OTBOda TENla, O6pa3yUoJeroC B KOpnyce PIK.
