РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Straight Power E7 480W Be Quiet!

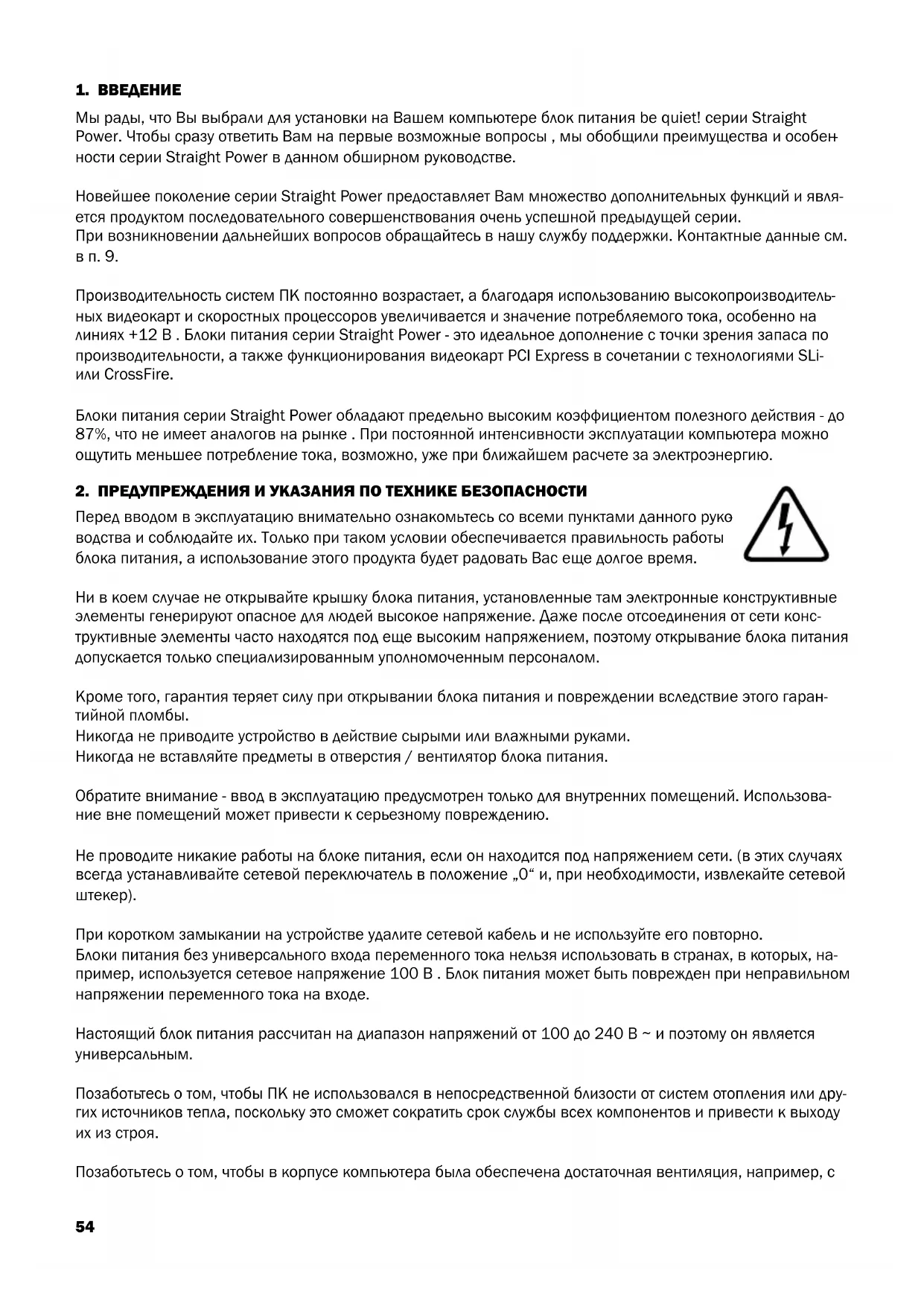

1. Введение....54
2. Предупреждения и указания по технике безопасности ....54
3. Преимущества и особенности нового блока питания....55
4. Совместимость....57
5. Монтаж нового блока питания....57
6. Предохранительные функции....58
7. Устранение неисправности....58
8. Принадлежности....60
9. Указания по утилизации ....60
   10.Гарантия, указания изготовителя и авторские права ....60
   11.Технические характеристики 62

TECHNICAL DATA

Мы рады, что Вы выбрали для установки на Вашем компьютере блок питания be quiet! серии Straight Power. Чтобы сразу ответить Вам на первые возможные вопросы, мы обобщили преимущества и особенности серии Straight Power в данном обширном руководстве.

Новейшее поколение серии Straight Power предоставляет Вам множество дополнительных функций и является продуктом последовательного совершенствования очень успешной предыдущей серии.

При возникновении дальнейших вопросов обращайтесь в нашу службу поддержки. Контактные данные см. в п. 9.

Производительность систем ПК постоянно возрастает, а благодаря использованию высокопроизводительных видеокарт и скоростных процессоров увеличивается и значение потребляемого тока, особенно на линиях +12 В. Блоки питания серии Straight Power - это идеальное дополнение с точки зрения запаса по производительности, а также функционирования видеокарт PCI Express в сочетании с технологиями SLi-или CrossFire.

Блоки питания серии Straight Power обладают предельно высоким коэффициентом полезного действия - до 87%, что не имеет аналогов на рынке. При постоянной интенсивности эксплуатации компьютера можно ощутить меньшее потребление тока, возможно, уже при ближайшем расчете за электроэнергию.

2. ПРЕДУПРЕЖДЕНИЯ И УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед вводом в эксплуатацию внимательно ознакомьтесь со всеми пунктами данного рукое водства и соблюдайте их. Только при таком условии обеспечивается правильность работы блока питания, а использование этого продукта будет радовать Вас еще долгое время.

Ни в коем случае не открывайте крышку блока питания, установленные там электронные конструктивные элементы генерируют опасное для людей высокое напряжение. Даже после отсоединения от сети конструктивные элементы часто находятся под еще высоким напряжением, поэтому открывание блока питания допускается только специализированным уполномоченным персоналом.

Кроме того, гарантия теряет силу при открывании блока питания и повреждении вследствие этого гарантийной пломбы.

Никогда не приводите устройство в действие сырыми или влажными руками.

Никогда не вставляйте предметы в отверстия / вентилятор блока питания.

Обратите внимание - ввод в эксплуатацию предусмотрен только для внутренних помещений. Использование вне помещений может привести к серьезному повреждению.

Не проводите никакие работы на блоке питания, если он находится под напряжением сети. (в этих случаях всегда устанавливайте сетевой переключатель в положение „О“ и, при необходимости, извлекайте сетевой штекер).

При коротком замыкании на устройстве удалите сетевой кабель и не используйте его повторно.

Блоки питания без универсального входа переменного тока нельзя использовать в странах, в которых, например, используется сетевое напряжение 100 В. Блок питания может быть поврежден при неправильном напряжении переменного тока на входе.

Настоящий блок питания рассчитан на диапазон напряжений от 100 до 240 В \~ и поэтому он является универсальным.

Позаботьтесь о том, чтобы ПК не использовался в непосредственной близости от систем отопления или других источников тепла, поскольку это сможет сократить срок службы всех компонентов и привести к выходу их из строя.

Позаботьтесь о том, чтобы в корпусе компьютера была обеспечена достаточная вентиляция, например, с

помощью дополнительных вентиляторов, поскольку настоящий блок питания АТХ не служит исключительно для полного отвода тепла, образующегося в корпусе ПК.

Если требуется почистить блок питания, отсоедините его полностью от электросети и ни в коем случае не используйте влажные салфетки или чистящие средства. Производите только наружную чистку блока питания с помощью сухой салфетки.

Приводите в действие блок питания только через час после его помещения в среду с нормальными для помещениями параметрами воздуха, так как в противном случае возможно образование водного конденсата в блоке питания.

3. ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ НОВОГО БЛОКА ПИТАНИЯ

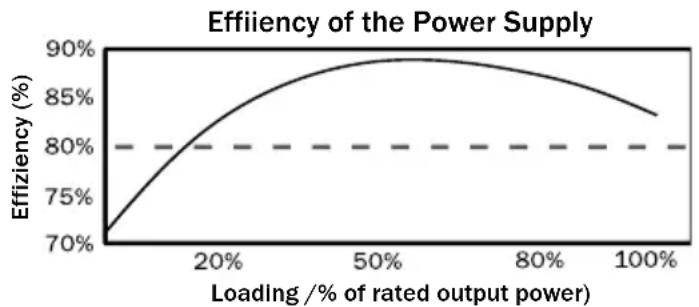

Высокая эффективность (коэффициент полезного действия):

Блоки питания серии Straight Power характеризуется очень высокой эффективностью. Это поможет Вам при частой эксплуатации сократить возникающие в течение года расходы на электроэнергию.

Высокая эффективность означает, что блок питания может преобразовывать входящий переменный ток в постоянный ток с незначительными потерями. Это позволяет сократить потери на тепло, что также с другой стороны положительно сказывается на охлаждении блока питания. Поэтому блоки питания с высокой эффективностью, что особенно проявляется в серии Straight Power, могут эксплуатироваться при очень малой частоте вращения вентиляторов, что обеспечивает чрезвычайную бесшумность их работы. Крайне низкий уровень шума является результатом этого непрерывного технического совершенствования.

С экономической точки зрения:

Блоки питания серии Straight Power соответствуют действующим Директивам 2002 / 95 / EG (RoHS и WEEE) Европейского Союза.

Продукты be quiet! - это гарантия экологического метода изготовления и использования материалов, не содержащих опасных для окружающей среды вредных веществ. Таким образом мы, как изготовитель, и Вы, как потребитель, активно помогаем вносить важный вклад в защиту нашей окружающей среды.

Стабильность напряжения:

Блоки питания серии Straight Power обладают первоклассной стабильностью в подаче электропитания к дорогостоящим компонентам ПК. Это достигается благодаря использованию высококачественных конструктивных элементов. Таким образом, значения напряжения на выходах сохраняются на очень близком к оптимальному заданному значению уровне, что особенно важно при высоких требованиях к мощности.

Управление вентиляторами в зависимости от температуры:

В блоках питания be quiet! серии Straight Power используется точное управление вентилятором. Эта система автоматического контроля управляет не только вентилятором в самом блоке питания, но и способна управлять вентиляторами корпуса, которые могут быть подключены к блоку питания. Применение предельно простое: необходимо лишь подключить вентиляторы корпуса, оснащенные, как правило, 3-контактными и/или 4-контакными разъемами, к соответствующим контактам в блоке питания.

Скорость вентиляторов регулируется в зависимости от выделения тепла в блоке питания. При повышении температуры, скорость вентиляторов автоматически увеличивается для обеспечения быстрого и эффективного охлаждения в корпусе. Полученное таким образом быстрое охлаждение дополнительно способствует более длительному сроку службы компонентов и блока питания.

При подсоединении собственных вентиляторов к блоку питания обратите внимание, чтобы у них не было собственной системы термодатчиков или потенциометра.

Управление вентилятором имеет пусковой импульс, что обеспечивает пуск всех подсоединенных вентиляторов корпуса в любом случае, так как вентиляторы запускаются коротким импульсом с более высоким напряжением.

Подсоединяйте на каждый кабель только один вентилятор.

Ultra Silent Concept (сверхтихая работа)

Комплекс мер по оптимизации электрических и механических компонентов обеспечивает максимальную плавность хода, оптимальную циркуляцию воздуха и минимальный уровень шумов.

Технические преимущества

Версия ATX12V 2.3:

be quiet! предлагает блок питания серии Straight Power, соответствующий новейшей спецификации ATX12V. Он имеет отдельные линии 12 В, что благоприятно отражается на надежности.

Разъем PCI Express:

Блоки питания серии Straight Power имеют до две 6-штырьковых или 8-штырьковых разъемов, необходимых для использования видеокарты PCI Express. Каждый разъем в основной форме представляет собой 6-контактный разъем, который можно переоборудовать в 8-контактый путем установки 2 дополнительных штырьков. (в зависимости от модели)

Необходимо соблюдать нумерацию разъемов видеокарт (PCIe 1 на VGA 1 и PCIe 2 на VGA 2).

20/24-штырьковый разъем материнской платы:

Расширяемый с 20-штырькового до 24-штырькового главный разъем серии Straight Power дополнительно обратно совместим со всеми стандартными спецификациями. Поддерживаются следующие стандарты:

• Спецификация ATX V2.2 и ниже

• BTX V1.0a

Разъем Serial ATA (SATA):

Блоки питания серии Straight Power оснащены разъемами SATA в достаточном количестве.

Количество разъемов составляет от 4 разъемов питания SATA для модели на 480 Вт до 7 разъемов питания SATA для модели на 680 Вт.

4. СОВМЕСТИМОСТЬ

Блоки питания be quiet! серии Straight Power по спецификации совместимы с любыми стандартными, используемыми в настоящее время блоками питания и материнскими платами, в т.ч.:

• Intel ATX12V Power Supply Design Guide Version 2.3 (а также обратно совместим с V2.2, V2.01, V2.0)
• Система ATX Design Guide версия 2.2 и версия 2.1
  • Версия ВТХ 1.0а
• Сервер E-ATX сервер с двойной материнской платой через 8-штырьковый коннектор
  • Версия EPS12V 2.92
• Состояние С6 нового поколения процессоров Intel
• Отвечает требованиям стандарта Energy Star 5.0 (см. п. 10)

5. МОНТАЖ НОВОГО БЛОКА ПИТАНИЯ

• Перед началом процесса монтажа ознакомьтесь с пунктом „Предупреждения и указания по технике безопасности“.
• Для установки блока питания на ПК потребуется отвертка. Используйте только поставляемые в комплекте винты, входящие в объем поставки, поскольку они имеют соответствующую резьбу.

В первую очередь снимите старый блок питания. Для этого действуйте следующим образом:

1. Отсоедините ПК от всех имеющихся источников электропитания и осторожно снимите все подсоединенные к ПК кабели.
2. Откройте корпус ПК. При необходимости, соблюдайте руководство изготовителя.
3. Отсоедините все разъемы с материнской платой и всеми остальными компонентами, такими как FDD (дисковод гибких дисков), HDD (жесткий диск) или оптические дисководы. Проследите за тем, чтобы разъем старого блока питания не был соединен с каким-либо компонентом.
4. Затем удалите винты на обратной стороне блока питания и осторожно снимите его. При этом особенно следите за тем, чтобы кабели на компонентах не были запутаны и за тем, чтобы они не были поврежде- ны.

Установка нового блока питания be quiet! Straight Power:

1. Вставьте новый блок питания в предусмотренное место в корпусе и привинтите его к обратной стороне четырьмя поставляемыми в комплекте винтами. Не прилагайте чрезмерных усилий.
2. Вставьте 20/24 штырьковый разъем в предусмотренное гнездо на материнской плате. В случае 24-штырькового контакта перед вставкой разъема в гнездо установите дополнительные 4 штырька в правильное положение. При использовании 20-штырькового разъема просто отведите дополнительные 4 штырька в сторону.
3. Затем вставьте 4-штырьковый разъем, также называемый разъемом P4, в предусмотренное гнездо на материнской плате. Этот разъем в будущем будет служить для дополнительного питания центрального процессора CPU.
4. В случае материнской платы с несколькими процессорами требуется дополнительный 8-штырьковый разъем EPS. Просто соедините его с гнездом на материнской плате. Для некоторых материнских плат также потребуется дополнительный 6 -штырьковый разъем EPS. Примечание: При подсоединении разъемов EPS соблюдайте руководство изготовителя материнской платы. Не у всех материнских плат имеются данные контакты.

FAN

Надписью FAN обозначаются два контакта вентилятора. Сюда устанавливаются кабели контактов вентилятора. Управление подсоединенными вентиляторами осуществляется внутренней системой автоматического контроля.

Внимание; Только один вентилятор на один соединительный кабель!

Максимальная нагрузка для всех контактов составляет в сумме 0,8А / 9,6 Вт!

6. ПРЕДОХРАНИТЕЛЬНЫЕ ФУНКЦИИ

Все блоки питания be quiet! оснащены многочисленными предохранительными функциями. Они предназначены для защиты пользователя, а также блока питания и подсоединенных компонентов. При срабатывании одной из этих защит, в большинстве случаев производится перезапуск или выключение системы. В таком случае ПК подлежит немедленной проверке на предмет возможных неисправностей. Для система тического обнаружения возможных неисправностей, ознакомьтесь с главой „Поиск неисправности“ на следующих страницах. Серия Straight Power имеет следующие предохранительные функции:

ОСР (защита от перегрузок по току)

Если нагрузка на отдельных линиях превышает указанный предел, блок питания автоматически выключается.

UVP (защита от пониженного напряжения)

Этот защита срабатывает, если напряжение на линиях падает ниже определенного предела. В этом случае блок питания также автоматически выключается.

OVP (защита от перенапряжения)

Защита от перенапряжения срабатывает при слишком высоком напряжении на линиях и выключает блок питания.

SCP (защита от короткого замыкания)

Защита от короткого замыкания во вторичной части блока питания предотвращает выход из строя блока питания и его компонентов.

OTP (защита по температуре)

При перегреве блока питания при работе происходит его автоматическое отключение. Повторное включение в этом случае возможно его после охлаждения. Убедитесь в том, что установленная система охлаждения ПК является достаточной.

ОРР (защита от перегрузки)

Эта защита срабатывает в том случае, если суммарная мощность, потребляемая блоком питания, выше указанной в спецификации максимальной нагрузки. Это может произойти в том случае, если мощность блока питания недостаточна для системы.

7. УСТРАНЕНИЕ НЕИСПРАВНОСТИ

Соблюдайте

В системах АТХ блок питания для запуска получает сигнал от подсоединенной материнской платы. Поэтому проверьте правильность подсоединение выключателей с помощью руководства к материнской плате или с помощью руководства для корпуса.

Внимание:

Работы на источниках электропитания могут привести к травмам, представляющим угрозу для жизни. В случае обнаружения следов дыма, поврежденных кабелей и следов воздействия жидкостей, следует немедленно отключить блок питания от электросети. Последующая его эксплуатация запрещена.

Ни в коем случае не развинчивайте блок питания. Внутри находятся узлы, способные находиться под высоким напряжением даже в случае длительного перерыва в использовании.

Поручайте проведение ремонта только уполномоченному специализированному персоналу!

Если при установленном блоке питания система функционирует неправильно, то сначала проверьте эти возможные причины неисправностей:

A. Проверьте правильность и прочность посадки кабелей электропитания, ведущих к блоку питания, а также к штепсельной розетке. Идеальным является использование отдельной розетки только для компьютерного блока питания.

В. Проверьте, правильно ли были выполнены все соединения друг с другом и, при необходимости, исправьте, например, в случае неправильной полярности.

С. Проверьте соединение выключателя корпуса с материнской платой. При необходимости, держите под рукой руководство к материнской плате! Включите блок питания, установив переключатель в позицию „I“ мест и нажав выключатель в корпусе. Если блок питания по-прежнему нельзя включить, продолжите со следующего пункта.
D. Проверьте систему на предмет возможного короткого замыкания или неисправность аппаратных средств, выключив компьютер и отсоединив от системы все устройства, не требующиеся для пуска компьютера. Включите его еще раз. Повторяйте этот процесс и после каждого повторного пуска подключайте одно из устройств до обнаружения предполагаемого дефекта. Если нет реакции блока питания по причине короткого замыкания, выждите не менее 5 минут перед повторным включением, так как устройство оснащено защитой от перегрузки.

Часто встречающиеся проблемы:

Проблема: Выбранные значения напряжения (через Bios) слишком низки / высоки

При проверке напряжения блока питания в Bios материнской платы или в операционной системе возможно отображение неверных данных. Это связано с неточностью измерения материнской платой и они не должны соответствовать действительности в обязательном порядке.

Проблема: После установки новой видеокарты ПК не запускается или самопроизвольно выключается

Вы установили новую более производительную видеокарту в систему и после этого ПК перестал запускаться или немедленно выключается при появлении малейшей нагрузки. Расчетная мощность блока питания слишком мала для данной видеокарты. Перед приобретением ознакомьтесь с информацией в нашем конфигураторе мощности на сайте www.be-quiet.net. Здесь даются рекомендации по правильному выбору блока питания be quiet! из нашего ассортимента

Важное указание:

Если блок питания не функционирует, то убедитесь в том, что данное руководство по эксплуатации было полностью прочитано Вами и упомянутые проблемы можно исключить. Если проблемы остаются, срочно свяжитесь с нашей сервисной службой.

Все поступающие обратные доставки проверяются нашим сервисным отделом RMA (служба возврата). Если блок питания признается исправным, то он возвращается в клиенту. Кроме того, удерживается паушальная сумма по проверке для возмещения возникших затрат.

В случае обнаружения дефекта в течение 12 месяцев с даты приобретения блока питания be-quiet! следует обратиться в службу поддержки по бесплатно номеру «горячей линии», чтобы выяснить технические подробности и вопросы.

Для обработки заявки следует отправить нам по факсу, электронной или обычной почте следующие документы:

•Копия кассового чека
• Краткое описание неисправности
•Серийный номер блока питания
• Ваш адрес доставки

После получения документов Вам будет доставлен новый блок питания через почтовую службу DHL. Передайте курьеру DHL Ваш неисправный блок питания. При этом кабели, принадлежности и оригинальная упаковка остаются в Вашей собственности и не требуют замены.

Услуга замены на месте предоставляется только на территории Германии и Франции.

Обязательно сохраните квитанцию о покупке. претензии по гарантии принимаются только при наличии квитанции!

Что нам потребуется в этом случае от Вас:

Нам необходима копия Вашего документа покупки и точное описание неисправности, присланное нам по факсу, электронной почте или по обычной почте. Затем Вы получаете наш новый блок питания. При доставке нового блока питания Вы передаете сотруднику DHL неисправный блок питания для обратной поставки в компанию Listan. Убедитесь в наличии блока питания, включая принадлежности, в картонной коробке.

8. ПРИНАДЛЕЖНОСТИ

В объем поставки блока питания входят следующие принадлежности:

• Нетермостойкий кабель
- Руководство по эксплуатации
- Кабельные стяжки
• Винты для крепления блока питания

9. УКАЗАНИЯ ПО УТИЛИЗАЦИИ

Использованные электрические и электронные приборы согласно предписаниям* ЕС нельзя смешивать с бытовым несортированным мусором. Их следует собирать раздельно. Символ мусорного бака на колесах указывает на необходимость раздельного сбора.

Помогите также в деле охраны окружающей среды и позаботьтесь о том, чтобы данное устройство, которое Вы больше не хотите использовать, было сдано в предусмотренные для этого системы по раздельному сбору мусора.

В Германии существует установленная законодательством обязанность** доставки старого устройство на пункт сбора, отличный от пункта сбора обычного бытового мусора. Общественно-правовые органы по утилизации отходов (коммуны) для этих целей оборудуют места сбора, в которых бесплатно для Вас принимаются старые устройства из частных домовладений Вашего района. Возможен также забор старых устройств законодательно установленными органами по утилизации по месту частных домовладений.

Информация о местном графике забора мусора и об имеющихся возможностях сдачи или сбора старых устройств для Вашего района доступна у администрации города или в органе местного самоуправления.

* Директива в 2002 / 96 / Европейского парламента и Совета Европы от 27 января 2003 г. об утилизации старых электрических и электронных устройств

** Закон О запуске в эксплуатацию, изъятии и удовлетворяющей экологическим требованиям утилизации электрических и электронных устройств (электрические и электронные устройства - ElektroG) от 16 марта 2005 г.

10. ГАРАНТИЯ, УКАЗАНИЯ ИЗГОТОВИТЕЛЯ И АВТОРСКИЕ ПРАВА

• Гарантия производителя 3 года для конечных потребителей (только при непосредственном приобретении у авторизованного распространителя продукции be-quiet!).
• Замена на месте в течение 12 месяцев с даты приобретения проводится авторизованным распространителем продукции be-quiet!
• Услуга замены на месте предоставляется только на территории Германии и Франции.
• Претензии по гарантии принимаются только при указании серийного номера и наличии копии товарного чека, выписанного авторизованным распространителем продукции be-quiet!
• Вскрытие корпуса, различные манипуляции, внесение изменений в конструкцию, а также повреждения вследствие внешних механических воздействий приводят к полной потере гарантии.
• С условиями предоставления гарантии можно подробно ознакомиться по адресу www.be-quiet.de в разделе «Сервис - Гарантия качества».

Если у Вас возникли дополнительные вопросы по нашим продуктам, позвоните на номер нашей бесплатной горячей линии по сервисному обслуживанию:

Адрес электронной почты по сервисному обслуживанию: [e-mail]

Соблюдайте следующие указания:

1. Запрещается полная или частичная передача содержания данной документации без предварительного письменного разрешения Listan в любой форме, а также ее размножение, распространение или хранение.
2. be quiet! является зарегистрированной торговой маркой компании Listan GmbH & Co. KG. Другие упомянутые в данной документации наименования продуктов и названия фирмы могут являться марками или юридическими наименованиями их соответствующих собственников.
3. Компания Listan постоянно совершенствует продукты в соответствие со своей политикой. Поэтому компания Listan оставляет за собой право на изменение и улучшение любого, описанного в настоящей документации продукта, без предварительного уведомления.
4. Компания Listan ни при каких обстоятельствах не несет ответственность за потерю данных или сведений или за любой, вызванный этим особый, сопутствующий, косвенный или прямой ущерб.
5. содержание этой документации приведено в таком виде, в каком оно представлено на настоящий момент. Listan не берет на себя какую-либо гарантию за правильность или полноту содержания этой документации в гласной или в негласной форме включительно, но не ограничивает действие негласной гарантии на пригодность для рынка и на пригодность для определенной цели, за исключением случаев, при которых возлагается ответственность в принудительном порядке согласно соответствующему законодательству или в судебном порядке. Компания Listan оставляет за собой право в любое время вносить изменения в данную документации или изымать документацию без предварительного уведомления.

TECHNISCHE DATEN

Technical data, Données technique, Datos técnico, Dati tecnici, dane techniczne, Технические характеристики

1. LABEL

AC Input		100 - 240Vac 50 - 60Hz 7 - 3,5A
DC Output		3,3V 5V 12V1		12V2	12V3	12V4		-12V 5VSB
BQT E7-CM-480W 480W	max. current	25A	22A	18A	18A 18A		18A	0,3A	3A
				35A
	max. combine power	140W 420W						3,6W	15W
		480W

AC Input		100 - 240Vac 50 - 60Hz 9 - 4,5A
DC Output		3,3V 5V 12V1		12V2	12V3	12V4		-12V 5VSB
BQT E7-CM-580W 580W	max. current	25A	23A	18A	18A	18A	18A	0,5A	3A
				38A
	max. combine power	150W 456W						6W 15W
		580W

AC Input		100 - 240Vac 50 - 60Hz 10 - 5A
DC Output		3,3V 5V 12V1		12V2	12V3	12V4		-12V 5VSB
BQT E7-CM-680W 680W	max. current	28A	28A	18A	18A 18A		18A	0,5A 3A
				52A
	max. combine power	160W 624W						6W 15W
		680W

2. VOLTAGE REGULATION

DC Output	3.3V	5V	12V1	12V2	12V3	12V4	-12V	5VSB
Tolerance	+/- 5%	+/- 5%	+/- 5%	+/- 5%	+/- 5%	+/- 5%	+/- 10%	+/- 5%
Ripple/Noise (max.)	50mV	50mV	120mV	120mV	120mV	120mV	200mV	50mV

3. OPERATING CONDITIONS
