РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DO10702 SIEMENS

Инструкция по монтажу и эксплуатации

ru Указания по технике безопасности Данный прибор предназначен только для домашнего или бытового, не для промышленного использования. Бытовое использование включает в себя, например, использование в кухнях для сотрудников в магазинах, офисах, на сельскохозяйственных и прочих производственных предприятиях, а также использование постояльцами пансионов, небольших гостиниц и схожих мест проживания. ■ Установить и обслуживать прибор, как описано в тексте и изображено на рисунке. Изготовитель не несет ответственности за ущерб, наступивший в результате несоблюдения данного руководства. ■ Данный прибор предназначен для применения на высоте до 2 000 м над уровнем моря. ■ Устанавливать и хранить прибор только в защищенном от мороза месте (остатки воды). Опасность поражения током! В случае сбоя немедленно отключить прибор от сети. При нарушении герметичности прибора немедленно закрыть подачу холодной воды. ■ Проточный нагреватель должен подключать и вводить в эксплуатацию специалист. ■ Во избежание опасности ремонт и техобслуживание прибора должны проводиться только квалифицированным специалистом. ■ Никогда не открывать прибор, не отключив питание. ■ Соблюдать законодательные нормы страны, местного предприятия по снабжению электроэнергией и водоканала. ■ Проточный нагреватель – это прибор с классом защиты I, он должен быть подключен к защитному проводу. ■ Прибор должен быть постоянно подключенным к фиксированным линиям. Поперечное сечение труб должно соответствовать запланированной мощности.

■ Осторожно: заземленные водопроводы могут имитировать наличие защитного провода. ■ Для выполнения соответствующих норм техники безопасности на месте установки должно быть всеполюсное разделяющее устройство. Раствор контактов должен составлять минимум 3 мм. ■ Проточный нагреватель предназначен только для замкнутой (герметичной) эксплуатации. ■ Арматура должна иметь допуск для эксплуатации с замкнутым (герметичным) проточным нагревателем. ■ Проточный водонагреватель подсоединять только к трубопроводу холодной воды. ■ Данный нагреватель можно подключать к пластмассовым трубам, выдержавшим DVGW-тест. ■ Перед монтажом обесточить электрический соединительный кабель и перекрыть водопровод! ■ Выполнять подключение электропроводки только после подключения воды. ■ В задней стенке делать только отверстия необходимые для монтажа. При повторном монтаже необходимо герметично закрыть ненужные отверстия. ■ После монтажа не прикасаться к токопроводящим частям. ■ При выполнении работ в сети водоснабжения отсоединить прибор от электросети. По завершении работ действовать, как при первом вводе в эксплуатацию. ■ Не допускается вносить изменения в прибор. ■ Прибор может использоваться только для нагрева питьевой воды в домашних условиях. ■ Данный прибор может использоваться детьми от 8 лет и старше, а также людьми с ограниченными физическими, сенсорными или ментальными способностями или с недостатком опыта и знаний, если они находятся под присмотром, или если их научили безопасному 33

ru обращению с прибором, и они понимают исходящие от него опасности. Детям нельзя играть с прибором. Очистка и пользовательское техобслуживание не подлежат выполнению детьми без присмотра. ■ Не подпускайте детей близко к прибору. ■ Присматривайте за детьми, чтобы они не играли с прибором.

Поздравляем вас с покупкой данного прибора от фирмы Siemens. Вы приобрели высококачественное изделие, способное вас порадовать. Пожалуйста, внимательно прочтите инструкцию по монтажу и эксплуатации перед началом использования и сохраните его!

■ Смеситель и труба для горячей воды могут нагреваться. Укажите детям на это. ■ Не используйте абразивные средства или чистящие средства-растворители. ■ Не используйте приспособления для очистки паром. ■ Удаление накипи с прибора должно осуществляться только квалифицированным специалистом.

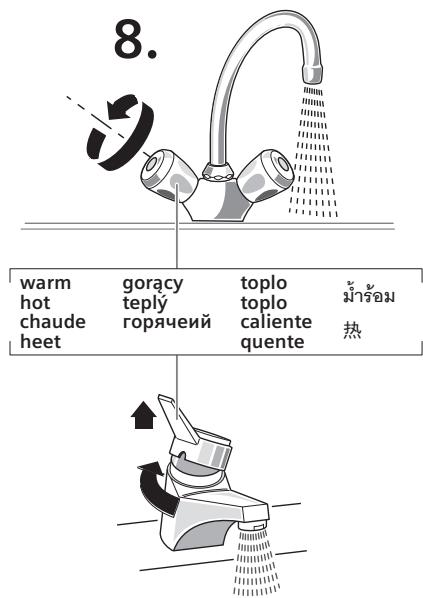

■ Из прямоточного водоподогревателя необходимо удалить воздух. Для этого необходимо полностью открыть кран горячей воды и промыть агрегат в течение 1 минуты. ■ Обязательно устанавливать ограничитель потока в трубопровод холодной воды.

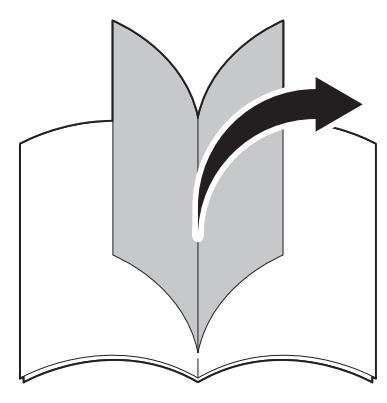

Инструкция по монтажу Монтируйте проточный нагреватель, как описано на рисунках. Соблюдайте указания в тексте. Страницы с рисунками Вы найдете в середине руководства.

■ Клемма для подключения сетевого питания может быть установлена сверху или снизу. Оболочка соединительного кабеля должна входить в устройство минимум на 40 мм. Указание по монтажу

Распаковать/снять кожух

■ Распакуйте нагреватель и убедитесь, что во время транспортировки он не был поврежден. ■ Утилизацию упаковки и отслужившего свой срок старого нагревателя (если таковой имеется) проведите в соответствии с указаниями предписаний по защите окружающей среды. II.

Важно: использовать только прилагаемый монтажный набор. ■ Перекрыть подачу воды. Электрическое подсоединение (соединительный кабель) должно быть обесточено. Выкрутить или выключить предохранители. III.

■ Проточный нагреватель должен быть прочно прикреплен к стене. Если необходимо, то его можно дополнительно прикрепить внизу установочными винтами. ■ Расстояние от задней стенки нагревателя до стены помещения можно регулировать, что дает возможность скомпенсировать неровности стены. ■ Насадка должна плотно охватывать кабель. Если при монтаже она будет повреждена, то образовавшиеся отверстия следует герметично заделать.

■ Монтаж не готовых к подключению приборов выполняется соответствующим сетевым поставщиком или авторизованной специализированной компанией, которая поможет вам и в получении согласия на монтаж прибора от соответствующего сетевого поставщика. VI.

Устройство соответствует стандарту IEC 61000-3-12. ■ Проверьте, включается ли ступень II при низком гидравлическом давлении в водопроводе даже в случае одновременного отбора воды из нескольких кранов холодной воды. Если нет, то ограничитель потока следует убрать (описание процесса Вы найдете в разделе дополнительной информации, рисунок А). ■ Объясните пользователю, как обращаться с нагревателем.

Дополнительная информация

■ Если проточный нагреватель из-за слишком низкого гидравлического давления в водопроводе не включается на полную мощность, то следует убрать встроенный в арматуру ограничитель потока (рисунок А, 3.). ■ Схема приоритетного включения для комбинации нагревателя с электрическими бойлерами (рисунок В).

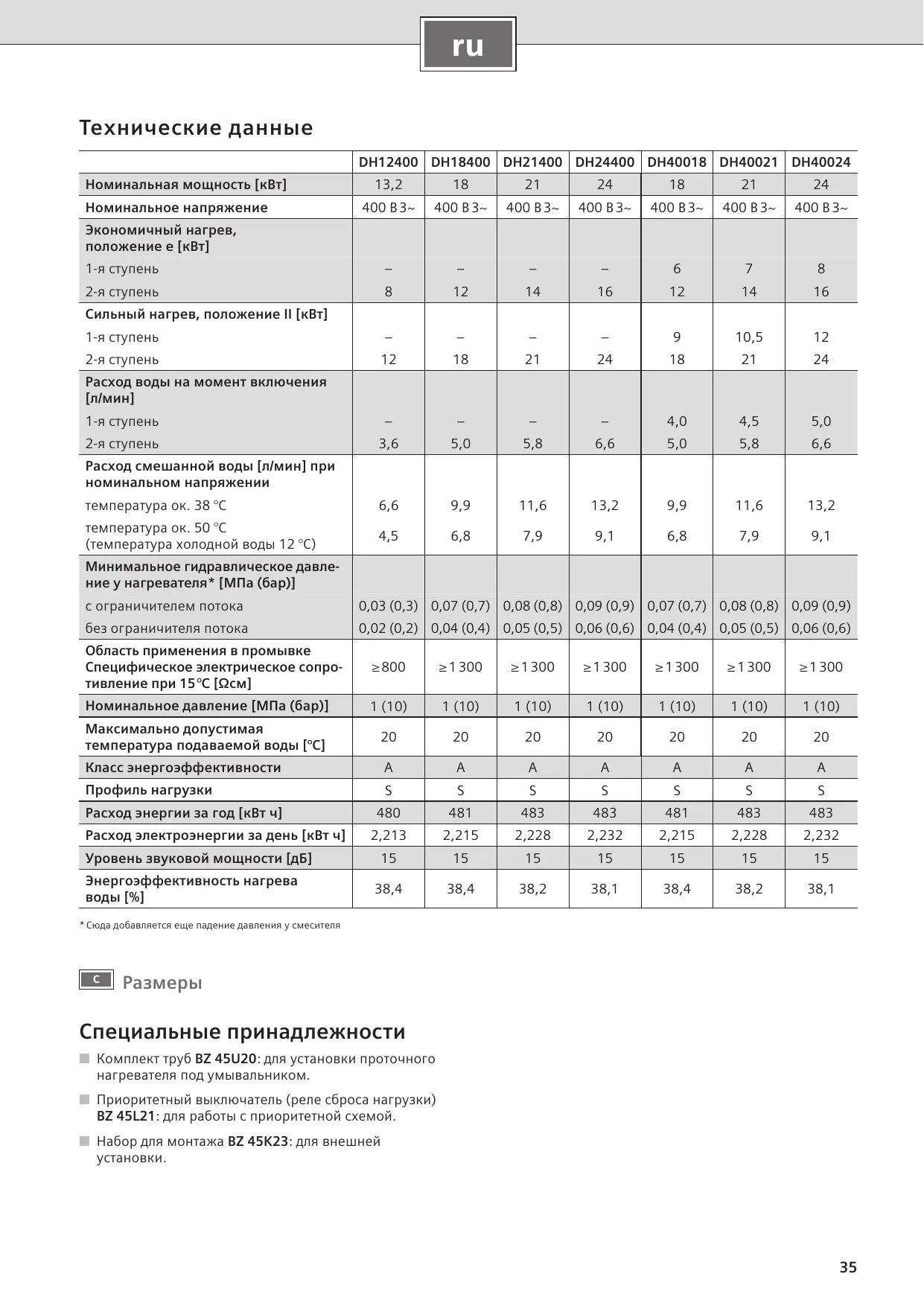

Экономичный нагрев, положение е [кВт] 1-я ступень

Сильный нагрев, положение II [кВт] 1-я ступень

температура ок. 38 °С

температура ок. 50 °С (температура холодной воды 12 °С)

Расход воды на момент включения [л/мин]

Расход смешанной воды [л/мин] при номинальном напряжении

Минимальное гидравлическое давление у нагревателя* [МПа (бар)] с ограничителем потока

0,03 (0,3) 0,07 (0,7) 0,08 (0,8) 0,09 (0,9) 0,07 (0,7) 0,08 (0,8) 0,09 (0,9)

без ограничителя потока

0,02 (0,2) 0,04 (0,4) 0,05 (0,5) 0,06 (0,6) 0,04 (0,4) 0,05 (0,5) 0,06 (0,6)

Область применения в промывке Специфическое электрическое сопротивление при 15 °C [Ωсм]

Номинальное давление [МПа (бар)]

Максимально допустимая температура подаваемой воды [°С]

Класс энергоэффективности

Профиль нагрузки Расход энергии за год [кВт ч] Расход электроэнергии за день [кВт ч] Уровень звуковой мощности [дБ] Энергоэффективность нагрева воды [%] * Сюда добавляется еще падение давления у смесителя

Специальные принадлежности ■ Комплект труб BZ 45U20: для установки проточного нагревателя под умывальником. ■ Приоритетный выключатель (реле сброса нагрузки) BZ 45L21: для работы с приоритетной схемой. ■ Набор для монтажа BZ 45K23: для внешней установки.

ru Инструкция по эксплуатации Пожалуйста, прочтите и соблюдайте подробные указания по безопасности в начале данной инструкции! ■ Важно: Никогда не подвергайте прибор воздействию мороза! Опасность удара током! В случае сбоя немедленно отключить прибор от сети. ■ При негерметичности прибора немедленно перекройте подачу холодной воды.

Понижение температуры нагрева воды

Откройте кран холодной воды (рисунок E, 3.).

Ввод в эксплуатацию после отключения воды ■ Отключите нагреватель от сети (вывинтите предохранители на распределительном щите). ■ Откройте кран горячей воды и подождите, пока из водопровода не выйдет весь воздух. ■ Снова ввинтите предохранители.

Ознакомление с прибором

Нагреватель готов к работе.

В проточном нагревателе вода нагревается за то время, пока она по нему протекает. И только в это время нагреватель потребляет электроэнергию.

Экономия электроэнергии

Элементы управленияe

У Вашего проточного нагревателя имеется две ступени нагрева: е ступень экономичного нагрева: нагреватель потребляет две трети общей мощности, II сильный нагрев: нагреватель работает на полную мощность. Ступень е идеально подходит для нагревания воды для умывальника, душа, биде. Ступень II включается при использовании смесителя с термостатом, для нагревания воды до высокой температуры или при потребности в большом количестве горячей воды, например, для мытья посуды, влажной уборки, наполнения ванны.

Управление прибором E

Откройте кран горячей воды

Проточный нагреватель включается и нагревает воду, как только открывается кран горячей воды (рисунок E, 1.). Он выключается, как только кран горячей воды закрывается. Указания (к DH12... не относится): Если кран горячей воды лишь немного приоткрыт, то в этом случае проточный нагреватель работает как при установленной ступени нагрева е, так е – II, с потреблением половины заданной мощности. При полностью открытом кране горячей воды нагреватель работает на полную мощность. E

Повышение температуры нагрева воды

Слегка прикройте кран горячей воды (рисунок E, 2.).

Как можно чаще пользуйтесь экономичной ступенью нагрева „е“. В случае с умывальником открывайте угловой регулирующий клапан настолько, чтобы нагреватель работал с наименьшим потреблением мощности.

Зимний режим Указание: в зимнее время температура воды на входе может понижаться, и в результате этого не будет достигнута нужная температура на выходе. ■ Чтобы компенсировать понижение температуры, необходимо уменьшать количество воды с помощью крана до тех пор, пока не будет достигнута необходимая температура горячей воды.

Чистка нагревателя Поверхность нагревателя следует лишь протирать влажной тряпкой. Ни в коем случае не используйте для чистки острые предметы или абразивные чистящие средства! Указания: При обычных обстоятельствах нагреватель не нужно очищать от накипи. Но в случае с очень жёсткой водой и при частом отборе очень горячей воды нагреватель может покрыться накипью. Если это случилось, то обращайтесь в нашу сервисную службу.

Сервисная служба При вызове сервисной службы назовите E-№ и FD-№ Вашего нагревателя. Вы найдёте эти номера с обратной стороны откидной крышки нагревателя.

ru Неисправность, что делать? Внимание! Любые работы по ремонту должны выполняться только специалистами. Неквалифицированно отремонтированный нагреватель может стать для Вас источником серьезной опасности. Если прибор не работает так, как нужно, причиной часто может быть какая-нибудь мелочь. Проверьте, возможно ли самостоятельно устранить неисправность на основании данных указаний. Таким образом можно сократить расходы на ненужное использование сервисных услуг. Неисправность

Слишком слабый проток воды. Устройство не включается.

Проточный нагреватель подключен к термостатному смесителю.

Извлечь ситечко и очистить или удалить известковый налет.

Засорилась сетка в угловом регулировочном клапане.

Фильтр должен очистить специалист.

Угловой регулирующий клапан забит.

Полностью откройте кран горячей воды и несколько раз отвинтите и снова завинтите угловой клапан. После этого прочистите фильтр в кране.

Сработал предохранитель в домашней установке.

Проверить предохранитель в домашней установке.

Сработал автоматический выключатель прибора.

Специалист должен проверить Специалист автоматические выключатели прибора. Проверить разрешенную температуру на входе.

Достигнут предел мощности. Слишком большой проток и/ или слишком маленькая температура воды на входе.

Уменьшить проток в кране.

Специалист должен: отрегулировать поток угловым вентилем. Проверить ограничитель потока или заменить меньшим.

Не включается вторая ступень на устройстве (отсутствует щелчок).

Снять сетку крана и очистить или удалить известковый налет.

Проточный нагреватель выключается во время отбора воды, температура воды понижается.

Разбухшее уплотнение в кране горячей воды

Использовать в кране горячей Клиент воды не разбухающее уплотнение.

Зимний режим: Зимой необходимая температура на выходе не достигается.

Опустилась температура на входе.

Сократить объем воды в кране так, Клиент чтобы была достигнута необходимая температура воды.

Вода недостаточно горячая.

Очистить сетку в угловом регулиСпециалист ровочном клапане (рисунок A, 4.).

Если неисправность не удалось устранить, обратитесь в сервисную службу.

Утилизация отходов Данный прибор имеет отметку о соответствии европейским нормам 2012/19/EU утилизации электрических и электронных приборов (waste electrical and electronic equipment – WEEE). Данные нормы определяют действующие на территории Евросоюза правила возврата и утилизации старых приборов. Информацию об актуальных возможностях утилизации Вы можете получить в магазине, в котором Вы приобрели прибор.

Условия гарантийного обслуживания Получить исчерпывающую информацию об условиях гарантийного обслуживания Вы можете в Вашем ближайшем авторизованном сервисном центре или в сервисном центре от производителя ООО «БСХ Бытовая Техника», а также найти в фирменном гарантийном талоне, выдаваемом при продаже.

Мы оставляем за собой право на внесение изменений.
