CN-E24mm T1.5 FP X - объектив CANON - Бесплатное руководство пользователя

Тип продукта	Кинообъектив
Бренд	Canon
Модель	CN-E24mm T1.5 FP X
Фокусное расстояние	24mm
Максимальная диафрагма	T1.5
Минимальная диафрагма	T22
Байонет объектива	PL
Покрытие кадра	Super 35mm / APS-C
Оптическая конструкция	12 элементов в 10 группах
Минимальная дистанция фокусировки	0,3 м (11,8 дюйма)
Лепестки диафрагмы	9
Передний диаметр	114 мм
Размеры (D x L)	121,5 x 95,8 мм
Вес	1,1 кг (2,43 фунта)
Управление фокусировкой	Ручное, с шестерней (модуль 0,8)
Управление диафрагмой	Ручное, с шестерней (модуль 0,8)
Работа	Не требует электропитания
Обслуживание	Используйте мягкую сухую ткань; используйте грушу для удаления пыли
Предупреждение по безопасности	Не направляйте объектив на солнце или интенсивные источники света
Запасные части	Доступны в авторизованных сервисных центрах Canon
Ремонтопригодность	Обслуживается сертифицированными техническими специалистами Canon

Часто задаваемые вопросы - CN-E24mm T1.5 FP X CANON

Какой байонет использует Canon CN-E24mm T1.5 FP X?

Объектив оснащён байонетом PL, стандартным для профессиональных кинокамер. Вы можете адаптировать его к системам EF или EOS R с помощью сторонних переходников.

С каким размером матрицы совместим этот объектив?

Он покрывает форматы Super 35mm и APS-C, обеспечивая высокую резкость для производства видео 4K и 8K.

Как сфокусировать объектив CN-E24mm T1.5 FP X?

Объектив использует ручную фокусировку со стандартным зубчатым кольцом модуля 0.8, что позволяет использовать системы follow focus для точного управления.

Каков диапазон диафрагмы этого объектива?

Диафрагма изменяется от T1.5 (максимальная) до T22 (минимальная), с 9-лепестковой диафрагмой для плавного боке.

Как безопасно почистить объектив?

Используйте мягкую кисть или грушу для удаления пыли, затем протрите микрофибровой тканью и раствором для чистки линз при необходимости. Избегайте агрессивных химикатов.

Совместим ли объектив с камерами Canon EF?

Байонет PL означает, что вам понадобится переходник для установки на камеры EF. Некоторые переходники поддерживают электронную связь, но этот объектив полностью ручной.

Можно ли использовать этот объектив для фотосъёмки?

Да, его можно использовать для фотографии с переходником, но рассчитывайте на ручную фокусировку и диафрагму. Его оптическое качество отлично подходит для видео и фото.

Какое минимальное расстояние фокусировки?

Минимальное расстояние фокусировки составляет 0,3 метра (11,8 дюйма), измеряется от матрицы.

Есть ли у объектива оптическая стабилизация изображения?

Нет, этот объектив не включает стабилизацию изображения. Он полагается на стабилизацию камеры или внешние системы.

Каков размер резьбы под фильтр на передней части?

Передний диаметр составляет 114 мм для бленды. Резьбы под винтовой фильтр нет; вместо этого используйте матовую коробку (matte box) для фильтров.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CN-E24mm T1.5 FP X CANON

Общая информация по технике

безопасности ...... R2

Предисловие ...... R4

Информация ...... R5

Названия деталей ...... R6

Установка и демонтаж объектива.... R7

Технические характеристики ...... R9

Общая информация по технике безопасности

Соблюдение предупреждений и предостережений по технике безопасности, представленных на корпусе устройства или в данном руководстве по эксплуатации, является обязательным.

ВНИМАНИЕ

Указывает на потенциально опасную ситуацию, которая в случае пренебрежения может привести к смерти или серьезной травме пользователя и других лиц. Для обеспечения безопасной эксплуатации устройства всегда обращайте внимание на все предупреждения.

ОСТОРОЖНО

Указывает на потенциально опасную ситуацию, которая в случае пренебрежения может привести к незначительной травме пользователя и других лиц или повреждению имущества. Для обеспечения безопасной эксплуатации устройства всегда обращайте внимание на все предостережения.

ПРИМЕЧАНИЕ

Указывает на предостережения и рекомендации по эксплуатации устройства.-

ОБРАЩЕНИЕ С ИЗДЕЛИЕМ

ВНИМАНИЕ

Не смотрите на солнце и источники яркого света через объектив. Это приведет к нарушению зрения.

ОСТОРОЖНО

Регулярно проверяйте надежность креплений (приблизительно один раз в полгода или в год). Разбалтывание креплений приведет к выпадению деталей и травме пользователя.

ПРИМЕЧАНИЕ

Примите меры для защиты от резких перепадов температуры в помещениях, где используется объектив. При попадании конденсата в объектив возможны временные сбои в его работе.

ХРАНЕНИЕ

ПРИМЕЧАНИЕ

В случае запотевания объектива во влажных и туманных условиях немедленно протрите его сухой тканью. Для защиты объектива от попадания внутрь него влаги запечатайте его в полиэтиленовый пакет с осушителем (желательно новым).

УТИЛИЗАЦИЯ ПРОДУКЦИИ

ПРИМЕЧАНИЕ

Данную продукцию следует утилизировать должным образом, в соответствии с действующим национальным и местным законодательством.

ИНФОРМАЦИЯ ДЛЯ ПОКУПАТЕЛЯ

1. Компания Canon не несет ответственности за повреждения, вызванные неправильной эксплуатацией данного устройства покупателем.
2. Тех н ичес к и е х а рак тер и ст и ки устр ойс тва, конфигурация и внешний вид могут изменяться без предварительного уведомления.
3. За дополнительной информацией о ремонте, техническом обслуживании или выполнении настроек, не описанных в данном руководстве по эксплуатации, обращайтесь к продавцу товаров Canon или торговому представителю Canon.
4. Обращаем ваше внимание на то, что компания Canon не сможет выполнить обслуживание или ремонт устройств, в которые вносились изменения, не согласованные с компанией Canon или ее торговым представителем.

CANON INC.

30-2 Шимомаруко, 3- чоме, Ота-ку, Токио, 146-850 пония 30-2 Shimomaruko 3-chome, Ohta-ku, Tokyo 146-8501, Japan

ООО "Канон Ру"

109028, Россия, город Москва, Серебряническая наб., дом 29, Бизнес-центр «Серебряный город», 8 этаж.

Все права защищены. Запрещается воспроизведение и копирование любых частей данного руководства в любой форме и любым способом без письменного разрешения компании Canon Inc.

Объектив для съемки цифрового кино

CN-E14mm T3.1 L F

CN-E20mm T1.5 L F

CN-E24mm T1.5 L F

CN-E35mm T1.5 L F

CN-E50mm T1.3 L F

CN-E85mm T1.3 L F

CN-E135mm T2.2 L F

Инструкция

(1) Прочитайте «Информацию по общей технике безопасности» (на задней стороне) перед началом использования продукта.
(2) Прочитайте эту инструкцию перед началом использования продукта. Храните ее в легкодоступном месте для использования.

Предисловие

Благодарим за приобретение объектива для съемки цифрового кино Canon.

Этот объектив управляется полностью вручную и предназначен для киносъемки.

* На иллюстрациях этой инструкции по умолчанию изображена модель CN-E24mm T1.5 L F (Feet), если не указана другая модель. Внешне объективы разных моделей могут слегка друг от друга отличаться.

Информация

1. СТРАНА-ПРОИЗВОДИТЕЛЬ

СТРАНА-ПРОИЗВОДИТЕЛЬ: СДЕЛАНО В ЯПОННИИ

2. Дата изготовления

Дата изготовления указана на упаковочной этикетке, как показано внизу.

Пример:

Дата изготовления (номер из 8 цифр) 20150101 (Год/месяц/день)

Свяжитесь с нами.

(Россия)

ООО "Канон Ру"

109028, Россия, город Москва,

Серебряническая наб., дом 29, Бизнес-центр

«Серебряный город», 8 этаж.

Тел:[phone] Факс:[phone]

(Беларусь)

Контактные данные указаны на коробке.

Названия деталей

Зубчатое колесо привода фокуса

Зубчатое колесо привода диафрагмы

Установка и демонтаж объектива

Прочитайте руководство по эксплуатации к вашей камере, чтобы узнать, как устанавливать и демонтировать объектив.

Установка объектива

1

Снимите заднюю крышку объектива

Присоедините объектив к камере

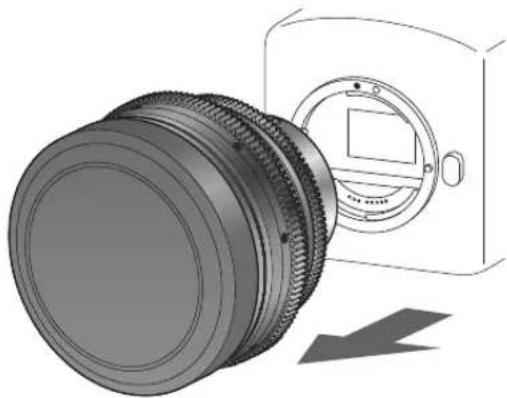

Отсоедините объектив от камеры

Наденьте крышку на тыльную часть объектива

• После демонтажа объектива поставьте его тыльной стороной вверх, чтобы уберечь линзу и контакты от царапин.
• Жир, царапины или отпечатки пальцев на контактах могут привести к их коррозии и потере соединительных свойств. В результате камера и объектив могут функционировать неправильно.
• Если на контакты попадет жир или отпечатки пальцев, устраните их с помощью мягкой ткани.

Технические характеристики

		CN-E14mmCN-E20mmCN-E24mm			CN-E35mm	CN-E50mm
Крепление объектива Canon EF
Фокусное расстояние 14 мм 20 мм 24 мм					35 мм	50 мм
Максимальный показатель T-stop (светопоглощение в объективе)		1:3,1 1:1,5				1:1,3
Пластины диафрагмы 11 штук
Охват	полноразмерным 35 мм Круг изображения / Гор х верт (1,5:1)	φ 43,3 мм / 36,0 x 24,0 мм
Угловое поле зрения (Гор/верт) 104,3° / 81,2° 84		0° / 61,9° 73,7° / 53,1°			54,4° / 37,8°	39,6° / 27,0°
Охват Круг изображения / Гор х верт (1,78:1)		φ 28,2 мм / 24,6 x 13,8 мм
Угловое поле зрения (Гор/верт) 82,6° / 52,5° 63,2° / 38,1° 54,3° / 32,1°					38,7° / 22,3°	27,6° / 15,7°
Охват Круг изображения / Гор х верт (1,9:1)		φ 29,6 мм / 26,2 x 13,8 мм
Угловое поле зрения (Гор/верт)		86,2° / 52,5° 66,4° / 38,1°		57,3° / 32,1° 41,0° / 22,3°		29,4° / 15,7°
Минимальное расстояние до объекта (MPO) [от датчика изображения]		0,2 м / 8"	0,3 м / 12"			0,45 м / 18"
Параметры объекта на МРО	1,5:1 24,8 x 16,5 см 33,8 x 22,5 см 28,8 x 19,2 см				20,1 x 13,4 см	24,9 x 16,6 см
	1,78:1	16,9 x 9,5 см	23,1 x 13,0 см	19,7 x 11,0 см	13,7 x 7.7 см	17,0 x 9,5 см
	1,9:1	18,0 x 9,5 см	24,6 x 13,0 см	21,0 x 11,0 см	14,6 x 7,7 см	18,1 x 9,5 см
Угол поворота фокусировки		300 градусов
Блок прямозубой передачи		0,8
Передний диаметр		φ 114 мм
Длина		94 мм	101,5 мм
Масса		Приблизительно 1,2 кг			Приблизительно 1,1 кг
тип управления		Вручную

• Доступны разные профессиональные принадлежности для камеры. Не забудьте проверить условия монтажа перед использованием.

- Этот объектив совместим с камерами, оснащенными полноразмерным датчиком 35 мм. При установке на камеру с другим размером изображения, угол обзора меняется.

		CN-E85mm	CN-E135mm
Крепление объектива Canon EF
Фокусное расстояние		85 мм	135 мм
Максимальный показатель T-stop (светопоглощение в объективе)		1:1,3	1:2,2
Пластины диафрагмы 11 штук
Охват	полноразмерным 35 мм Круг изображения / Гор х верт (1,5:1)	φ 43,3 мм / 36,0 x 24,0 мм
Угловое поле зрения (Гор/верт)		23,9° /16,1°	15,2° /10,2°
Охват Круг изображения / Гор х верт (1,78:1)		φ 28,2 мм / 24,6 x 13,8 мм
Угловое поле зрения (Гор/верт)		16,5° /9,3°	10,4° /5,9°
Охват Круг изображения / Гор х верт (1,9:1)		φ 29,6 мм / 26,2 x 13,8 мм
Угловое поле зрения (Гор/верт)		17,5° /9,3° 11,1° /5,9°
Минимальное расстояние до объекта (МРО) [от датчика изображения]		0,95м / 3'2" 1	м / 3'4"
Параметры объекта на МРО	1,5:1	34,3 x 229 см	21,1 x 14,1 см
	1,78:1	23,4 x 131 см	14,4 x 8,1 см
	1,9:1	25,0 x 131 см	15,4 x 8,1 см
Угол поворота фокусировки 300 градусов
Блок прямозубой передачи 0,8
Передний диаметр		φ 114 мм
Длина 101,5 мм 115,6 мм
Масса		Приблизительно 1,3 кг	Приблизительно 1,4 кг
тип управления Вручную

• Доступны разные профессиональные принадлежности для камеры. Не забудьте проверить условия монтажа перед использованием.

- Этот объектив совместим с камерами, оснащенными полноразмерным датчиком 35 мм. При установке на камеру с другим размером изображения, угол обзора меняется.
