Classic C12 - вентилятор HOUSE OF MARLEY - Бесплатное руководство пользователя

Тип продукта	Башенный вентилятор
Бренд	House of Marley
Модель	Classic C12
Размеры (В × Ш × Г)	ок. 120 × 30 × 30 см
Вес	ок. 5 кг
Потребляемая мощность	50 Вт
Напряжение / Частота	220–240 В / 50 Гц
Скорости вентилятора	3 скорости
Осцилляция	Да, 90°
Таймер	Да, до 8 часов
Пульт дистанционного управления	Да, в комплекте
Материал	Экологичные материалы (бамбук, переработанный пластик)
Очистка	Передняя крышка съемная; чистить мягкой влажной тканью
Функции безопасности	Защита от перегрева, защита от опрокидывания
Запасные части	Пульт ДУ, блок питания и решетка вентилятора доступны как запасные части
Гарантия	2 года

Часто задаваемые вопросы - Classic C12 HOUSE OF MARLEY

Как собрать вентилятор House of Marley Classic C12?

Вентилятор поставляется частично собранным. Прикрепите основание к основному корпусу согласно прилагаемой инструкции. Вставьте кабель питания и нажмите кнопку включения/выключения.

Как чистить вентилятор?

Выключите вентилятор и отключите его от сети. Снимите переднюю крышку и протрите лопасти вентилятора мягкой влажной тканью. Тщательно высушите все детали перед установкой обратно.

Не работает пульт дистанционного управления?

Проверьте батарейки в пульте и при необходимости замените их. Убедитесь, что между пультом и вентилятором нет препятствий. Инфракрасный приемник находится на передней панели устройства.

Как установить таймер?

Нажмите кнопку таймера на пульте или на устройстве. Каждое нажатие увеличивает время на один час, до максимум 8 часов. Индикатор таймера загорается на дисплее.

Можно ли отключить осцилляцию?

Да, нажмите кнопку осцилляции на пульте или на устройстве, чтобы включить или выключить функцию поворота.

Вентилятор тихий?

Classic C12 оснащен тихим двигателем. На самой низкой скорости он практически бесшумен, на самой высокой слышен обычный шум вентилятора.

Какое энергопотребление?

Вентилятор имеет максимальную потребляемую мощность 50 Вт, что делает его энергоэффективным устройством. По сравнению с кондиционером вы значительно экономите электроэнергию.

Где найти запасные части?

Запасные части, такие как пульт ДУ, блок питания и решетка вентилятора, доступны через службу поддержки House of Marley или у авторизованных дилеров. Пожалуйста, обратитесь в службу поддержки.

Можно ли использовать вентилятор на улице?

Classic C12 предназначен только для использования внутри помещений. Не подвергайте его воздействию влаги или прямых солнечных лучей, чтобы избежать повреждений.

Что означают символы на дисплее?

На дисплее отображаются текущая скорость (1–3), настройка таймера и функция осцилляции. Мигающий символ указывает на активную функцию.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Classic C12 HOUSE OF MARLEY

Пожалуйста, прочтите эту инструкцию по монтажу перед началом работ по установке.

Внимание

Все работы осуществляются в обесточенном состоянии. Электромонтажные подключения разрешается выполнять только авторизованным специалистам-электрикам в соответствии с действующими предписаниями. Напряжение и частота подаваемого тока должны соответствовать данным вентилятора. Со стороны монтажа необходимо предусмотреть многополюсный разъединитель с зазором между контактами мин. 3 мм. Вентиляторы имеют двойную защитную изоляцию и не нуждаются в защитном проводе.

При эксплуатации очагов с дымоходами в вентилируемом помещении необходимо позаботиться о достаточной приточной вентиляции. Электромонтажные работы во влажных помещениях необходимо осуществлять согласно стандарту DIN/VDE 0100 T701. Для чистки применять кисть или влажную тряпку, не использовать растворители.

Данный прибор может использоваться детьми от 8 лет и старше, а также людьми с ограниченными физическими, сенсорными или ментальными способностями или с недостатком опыта и знаний, если они находятся под присмотром, или если их научили безопасному обращению с прибором, и они понимают исходящие от него опасности. Детям нельзя играть с прибором. Очистка и пользовательское техобслуживание не должны проводиться детьми без присмотра.

Вентилятор для установки на стене и на потолке для про- ветривания помещений. Внимание! Защиту от обратной тяги удалять нельзя.

Монтаж

1. Монтировать воздуховод в стену или потолок. При настенном монтаже обеспечить легкий уклон ( \~2°) наружу. При потолочном монтаже выполнить теплоизоляцию вентиляционной трубы, если она проходит по неотапливаемым зонам.

2. ∅ 100, 125: Повернуть заслонку против часовой стрелки и отсоединить от корпуса. ∅ 150: Потянуть заслонку вперед и отсоединить от корпуса.

3. ∅ 100, 125: Отсоединить средний кожух, вывинтив оба винта. ∅ 150: Снять кожух с плиты основания, вывинтив винт (A).

4. Отключить электропитание имеющегося на месте монтажа силового кабеля и провести силовой кабель сзади через корпус. В случае прокладки силового кабеля поверх штукатурки обеспечить его фиксацию с натяжением. Присоединить вентилятор винтами к стене/потолку.

5. Подключить кабель питания согласно схеме подключений. Модели VN: Для активации функции инерционного выбега необходима 2-я долгая токопроводящая фаза, выключатель инерционного выбега переключить (D) в положение ВКЛ. ("ON").

Модели VFN: Автоматический режим = долгая фаза на ACL. Автоматика плюс ручной режим = долгая фаза на ACL плюс подключенная фаза на T

1. Настройка времени инерционного выбега* Для увеличения времени инерционного выбега повернуть малой отверткой потенциометр (В) "timer" по часовой стрелке.

7. Настройка датчика влажности*

- Вентилятор включается слишком поздно или выключается слишком рано: Повернуть потенциометр (С) против часовой стрелки, теперь вентилятор включается при малых значениях влажности воздуха.

- Вентилятор не выключается или включается слишком рано: Повернуть потенциометр (С) по часовой стрелке. При напряжении включенной фазы вентилятор работает, пока он включен, плюс инерционный выбег.

1. После монтажа среднего кожуха/кожуха и заслонки восстановить электропитание.

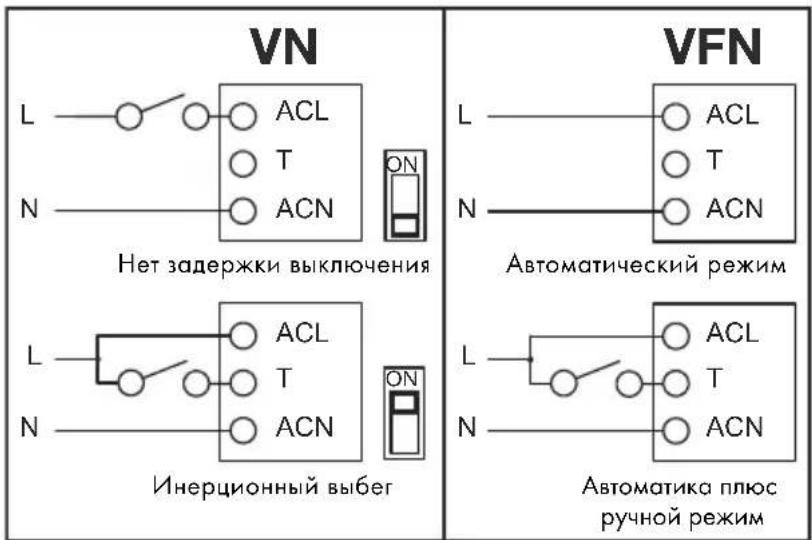

Электрическая схема

Технические характеристики**

Вентилятор:	C11MC-100 VN	C12MC-100 VFN	C21MC-125 VN	C31MC-150 VN
Класс/род защиты: IP 24
Напряжение сети: 230 В	~50 Гц
Потребляемая мощность:	12 Вт 12 Вт 17 Вт 26 Вт
Звуковое давление (3 м):	35 дБ (А)	35 дБ (А)	37 дБ (А)	41 дБ (А)
Производительность: 90 m3/ч 90 m3/ч 168 m3/ч			230 m3/ч
Макс. температура подачи:	40 °C

* (заводская настройка \~10 мин, \~75 % отн. влажности)

** Мы оставляем за собой право на технические изменения.

Утилизация

На территории ЕС данный символ указывает на то, что данное изделие нельзя утилизировать как бытовые отходы. Использованные приборы содержат ценные материалы, пригодные для вторичной переработки, их необходимо отправить на утилизацию без нанесения

вреда окружающей среде или здоровью людей в результате бес- контрольного удаления мусора. Поэтому утилизируйте, пожалуйста, использованные приборы через подходящие системы сбора или отправьте прибор на утилизацию в место, где вы его приобрели. Про- давец сам утилизирует прибор надлежащим образом.
