Produkttyp Turmventilator
Marke House of Marley
Modell Classic C12
Abmessungen (H × B × T) ca. 120 × 30 × 30 cm
Gewicht ca. 5 kg
Leistungsaufnahme 50 W
Spannung / Frequenz 220–240 V / 50 Hz
Lüfterstufen 3 Geschwindigkeiten
Oszillation Ja, 90°
Timer Ja, bis zu 8 Stunden
Fernbedienung Ja, inklusive
Material Nachhaltige Materialien (Bambus, recycelter Kunststoff)
Reinigung Frontabdeckung abnehmbar; mit weichem, feuchtem Tuch reinigen
Sicherheitsmerkmale Überhitzungsschutz, Kippschutz
Ersatzteile Fernbedienung, Netzteil und Lüftergitter als Ersatzteile erhältlich
Garantie 2 Jahre

Häufig gestellte Fragen - Classic C12 HOUSE OF MARLEY

Wie baue ich den House of Marley Classic C12 Ventilator zusammen?
Der Ventilator wird teilweise montiert geliefert. Befestigen Sie die Basis am Hauptgehäuse gemäß der beiliegenden Anleitung. Stecken Sie das Netzkabel ein und drücken Sie die Ein-/Aus-Taste.
Wie reinige ich den Ventilator?
Schalten Sie den Ventilator aus und ziehen Sie den Netzstecker. Entfernen Sie die Frontabdeckung und reinigen Sie die Lüfterblätter mit einem weichen, feuchten Tuch. Trocknen Sie alle Teile gründlich, bevor Sie sie wieder anbringen.
Funktioniert die Fernbedienung nicht?
Überprüfen Sie die Batterien der Fernbedienung und setzen Sie sie ggf. neu ein. Stellen Sie sicher, dass kein Hindernis zwischen Fernbedienung und Ventilator ist. Der Infrarotempfänger befindet sich an der Vorderseite des Geräts.
Wie stelle ich den Timer ein?
Drücken Sie die Timer-Taste auf der Fernbedienung oder am Gerät. Mit jedem Tastendruck erhöht sich die Zeit um eine Stunde, bis maximal 8 Stunden. Die Timer-Anzeige leuchtet auf dem Display.
Kann ich die Oszillation ausschalten?
Ja, drücken Sie die Oszillationstaste auf der Fernbedienung oder am Gerät, um die Schwenkfunktion zu aktivieren oder zu deaktivieren.
Ist der Ventilator leise?
Der Classic C12 arbeitet mit einem leisen Motor. Auf niedrigster Stufe ist er nahezu geräuschlos, auf höchster Stufe ist ein normales Lüftergeräusch hörbar.
Wie hoch ist der Energieverbrauch?
Der Ventilator hat eine maximale Leistungsaufnahme von 50 Watt, was ihn zu einem energieeffizienten Gerät macht. Im Vergleich zu einer Klimaanlage sparen Sie deutlich Strom.
Wo finde ich Ersatzteile?
Ersatzteile wie Fernbedienung, Netzteil und Lüftergitter sind über den Kundenservice von House of Marley oder autorisierte Händler erhältlich. Bitte kontaktieren Sie den Support.
Kann ich den Ventilator im Freien verwenden?
Der Classic C12 ist nur für den Innenbereich geeignet. Setzen Sie ihn keiner Feuchtigkeit oder direkter Sonneneinstrahlung aus, um Schäden zu vermeiden.
Was bedeuten die Symbole auf dem Display?
Das Display zeigt die aktuelle Geschwindigkeit (1–3), die Timer-Einstellung und die Oszillationsfunktion an. Ein blinkendes Symbol weist auf eine aktive Funktion hin.

Benutzerfragen zu Classic C12 HOUSE OF MARLEY

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Ihre E-Mail-Adresse bleibt privat: Sie wird nur verwendet, um Sie zu benachrichtigen, falls jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Ventilator kostenlos im PDF-Format! Finden Sie Ihr Handbuch Classic C12 - HOUSE OF MARLEY und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Classic C12 von der Marke HOUSE OF MARLEY.

BEDIENUNGSANLEITUNG Classic C12 HOUSE OF MARLEY

Bitte diese Montageanleitung vor Beginn der Installation durchlesen.

Achtung

Alle Arbeiten im spannungslosen Zustand durchführen. Die elektrischen Anschlüsse dürfen nur durch autorisiertes Fachpersonal und entsprechend den jeweils gültigen Vorschriften erfolgen. Spannung und Frequenz der Stromversorgung müssen mit den Angaben des Ventilators übereinstimmen. Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite von mind. 3 mm vorzusehen. Die Ventilatoren sind doppelt schutzisoliert und benötigen keinen Schutzleiter.

Bei Betrieb schornsteinabhängiger Feuerstellen im zu entlüftenden Raum muss für ausreichend Zuluft gesorgt werden. Die Installation in Feuchträumen muss gemäß DIN/VDE 0100 T701 erfolgen. Zur Reinigung Pinsel oder feuchtes Tuch verwenden, keine Lösungsmittel einsetzen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Ventilator für Wand- und Deckenmontage zum Entlüften von Räumen. Achtung! Die Rückstaufolie darf nicht entfernt werden.

Montage

  1. Lüftungsrohr in der Wand bzw. in der Decke montieren. Bei Wandmontage auf leichtes Gefälle ( 2° ) nach außen achten. Bei Deckenmontage das Lüftungsrohr isolieren, wenn es durch ungeheizte Bereiche führt.
  2. ∅ 100, 125: Die Blende gegen den Uhrzeigersinn drehen und vom Gehäuse trennen.
    ∅ 150: Blende nach vorn ziehen und vom Gehäuse trennen.
  3. ∅ 100, 125: Mittelabdeckung durch Lösen der beiden Schrauben vom Gehäuse trennen.
    ∅ 150: Abdeckung durch Lösen der Schraube (A) von der Grundplatte lösen.
  4. Stromversorgung des Hausstromkabels unterbrechen und Hausstromkabel von hinten durch das Gehäuse führen. Bei Überputzverkabelung das Stromkabel durch die Zugsicherung sichern. Ventilator an Wand/Decke verschrauben.
  5. Stromkabel gemäß Schaltbild anschließen. Modelle VN: Um die Nachlauffunktion zu aktivieren, ist eine 2. dauerhaft stromführende Phase erforderlich, den Nachlaufschalter (D) auf ON stellen.
    Modell VFN: Automatikbetrieb = dauerhafte Phase auf ACL Automatik plus manueller Betrieb = dauerhafte Phase auf ACL plus geschaltete Phase auf T
  6. Einstellung der Nachlaufzeit*
    Zum Verlängern der Nachlaufzeit das Potentiometer (B) „timer“ mit einem kleinen Schraubendreher im Uhrzeigersinn drehen.

7. Einstellen des Feuchtesensors*

- Ventilator schaltet sich zu spät ein bzw. zu früh aus: Potentiometer (C) gegen den Uhrzeigersinn verdrehen, Ventilator schaltet nun bei geringeren Luftfeuchtigkeiten.

- Ventilator schaltet sich nicht ab bzw. zu früh an: Potentiometer (C) im Uhrzeigersinn verdrehen. Bei Spannung auf der geschaltete Phase läuft der Ventilator so lange er eingeschaltet ist plus Nachlauf.

  1. Nach Montage der Mittelabdeckung/Abdeckung und der Blende die Stromversorgung wieder herstellen.

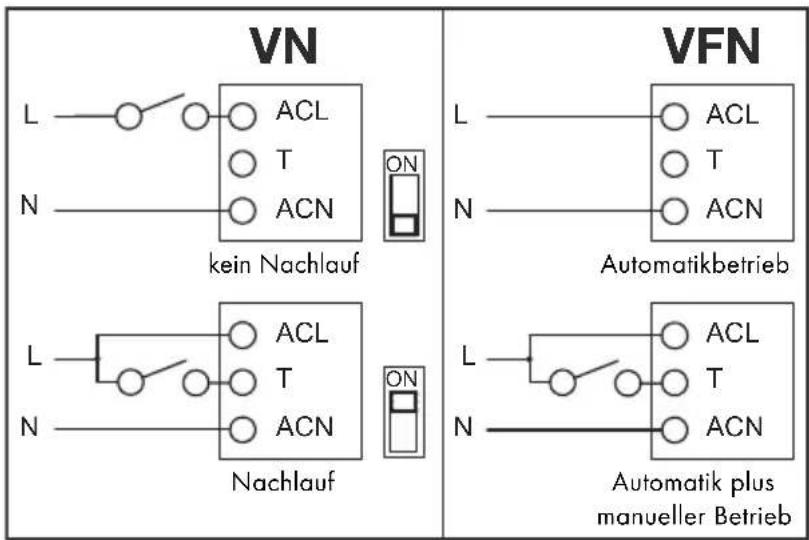

Schaltbild

VN L ──○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─● N ──○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─● kein Nachlauf L ──○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─● N ──○─○─○─○─○─○─○─○─○…

Technische Daten**

Ventilator:C11MC-100 VNC12MC-100 VFNC21MC-125 VNC31MC-150 VN
Schutzklasse/-art: IP 24
Netzspannung: 230 V~50 Hz
Leistungsaufnahme: 12 W 12 W 17 W 26 W
Schalldruck (3 m): 35 dB (A) 35 dB (A) 37 dB (A) 41 dB (A)
Förderleistung:90 m3/h 90 m3/h 168 m3/h 230 m3/h
Max. Fördertemperatur:40 °C

* (Werkseinstellung \~10 min, \~75 % rel. Feuchte)
** Technische Änderungen vorbehalten.

HOUSE OF MARLEY Classic C12 - Technische Daten** - 1

Entsorgung

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen

Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

Hinweise für Reklamationen und Garantiefälle Information Regarding Complaints and Warranty Claims

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein Marley-Produkt entschieden haben. Bitte beachten Sie die Montagehinweise und unsere jeweiligen Garantiebedingungen.

Marley Produkte werden mit größter Sorgfalt gefertigt und verpackt. Sollte ein gekauftes Produkt dennoch einen Mangel aufweisen, nutzen Sie bitte das Kontaktformular unter www.marley.de/kontakt.

Um das Produkt eindeutig zu identifizieren, sollten Sie vorher die Artikelbezeichnung oder die EAN-Nummer (unter dem Strichcode) notieren.

4002644

HOUSE OF MARLEY Classic C12 - Hinweise für Reklamationen und Garantiefälle Information Regarding Complaints and Warranty Claims - 1

Ihre Marley Deutschland GmbH

Dear Customers,

Marley Deutschland GmbH

Adolf-Oesterheld-Str. 28

D-31515 Wunstorf
