Produkttyp	Ventilator
Marke	House of Marley
Modell	Classic C31
Abmessungen (H x B x T)	ca. 120 x 35 x 35 cm
Gewicht	ca. 3 kg
Stromversorgung	230 V, 50 Hz
Leistungsaufnahme	50 W
Anzahl Geschwindigkeitsstufen	3
Oszillation	Ja
Höhenverstellbar	Ja
Neigungswinkel verstellbar	Ja
Material	Metall und Kunststoff mit Holzoptik
Farbe	Holzoptik / Schwarz
Geräuschpegel	ca. 45 dB
Schutzart	IP20
Steuerung	Drehschalter
Mitgeliefertes Zubehör	Bedienungsanleitung
Besonderheiten	Umweltfreundliche Materialien, nachhaltige Holzkomponenten
Pflegehinweis	Mit feuchtem Tuch reinigen, nicht in Wasser tauchen
Ersatzteile verfügbar	Ja (über Hersteller)

Häufig gestellte Fragen - Classic C31 HOUSE OF MARLEY

Wie reinige ich den House of Marley Classic C31 Ventilator?

Verwenden Sie ein weiches, feuchtes Tuch, um die Oberflächen abzuwischen. Tauchen Sie den Ventilator nicht in Wasser und verwenden Sie keine aggressiven Reinigungsmittel. Ziehen Sie vor der Reinigung den Netzstecker.

Wie stelle ich die Geschwindigkeit ein?

Der Ventilator verfügt über einen Drehschalter. Drehen Sie ihn auf die gewünschte Stufe: Stufe 1 (niedrig), Stufe 2 (mittel) oder Stufe 3 (hoch).

Kann ich die Höhe des Ventilators anpassen?

Ja, der Classic C31 ist höhenverstellbar. Lösen Sie die Klemme am Ständer, stellen Sie die gewünschte Höhe ein und ziehen Sie die Klemme wieder fest.

Funktioniert der Ventilator oszillierend?

Ja, der Ventilator verfügt über eine Oszillationsfunktion. Drücken Sie den Oszillationsknopf am Motorgehäuse, um die automatische Drehung zu aktivieren oder zu deaktivieren.

Wie kann ich den Neigungswinkel verändern?

Der Ventilatorkopf kann geneigt werden. Lösen Sie die Einstellschraube an der Seite des Motorgehäuses, neigen Sie den Kopf in den gewünschten Winkel und ziehen Sie die Schraube wieder fest.

Welche Garantie gilt für den Classic C31?

House of Marley gewährt eine 2-jährige Garantie auf Herstellungsfehler. Bewahren Sie den Kaufbeleg auf und registrieren Sie das Produkt auf der Website des Herstellers.

Ist der Ventilator leise im Betrieb?

Der Geräuschpegel liegt bei ca. 45 dB auf höchster Stufe, was einem leisen Gespräch entspricht. Auf niedriger Stufe ist er deutlich leiser.

Kann ich Ersatzteile für den Ventilator kaufen?

Ja, Ersatzteile wie Schutzgitter, Flügel oder Schalter können über den House of Marley Kundenservice bestellt werden. Kontaktieren Sie den Support für Verfügbarkeit.

Was tun, wenn der Ventilator nicht läuft?

Überprüfen Sie die Stromversorgung: Ist der Stecker eingesteckt? Funktioniert die Steckdose? Kontrollieren Sie den Drehschalter. Wenn das Gerät immer noch nicht funktioniert, wenden Sie sich an den Kundendienst.

Kann ich den Ventilator im Freien verwenden?

Der Classic C31 ist für den Innenbereich ausgelegt (Schutzart IP20). Verwenden Sie ihn nicht im Freien oder in feuchten Räumen, um Schäden zu vermeiden.

BEDIENUNGSANLEITUNG Classic C31 HOUSE OF MARLEY

Bitte diese Montageanleitung vor Beginn der Installation durchlesen.

Achtung

Alle Arbeiten im spannungslosen Zustand durchführen. Die elektrischen Anschlüsse dürfen nur durch autorisiertes Fachpersonal und entsprechend den jeweils gültigen Vorschriften erfolgen. Spannung und Frequenz der Stromversorgung müssen mit den Angaben des Ventilators übereinstimmen. Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite von mind. 3 mm vorzusehen. Die Ventilatoren sind doppelt schutzisoliert und benötigen keinen Schutzleiter.

Bei Betrieb schornsteinabhängiger Feuerstellen im zu entlüftenden Raum muss für ausreichend Zuluft gesorgt werden. Die Installation in Feuchträumen muss gemäß DIN/VDE 0100 T701 erfolgen. Zur Reinigung Pinsel oder feuchtes Tuch verwenden, keine Lösungsmittel einsetzen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Ventilator für Wand- und Deckenmontage zum Entlüften von Räumen. Achtung! Die Rückstaufolie darf nicht entfernt werden.

Montage

1. Lüftungsrohr in der Wand bzw. in der Decke montieren. Bei Wandmontage auf leichtes Gefälle ( 2° ) nach außen achten. Bei Deckenmontage das Lüftungsrohr isolieren, wenn es durch ungeheizte Bereiche führt.
2. ∅ 100, 125: Die Blende gegen den Uhrzeigersinn drehen und vom Gehäuse trennen.
   ∅ 150: Blende nach vorn ziehen und vom Gehäuse trennen.
3. ∅ 100, 125: Mittelabdeckung durch Lösen der beiden Schrauben vom Gehäuse trennen.
   ∅ 150: Abdeckung durch Lösen der Schraube (A) von der Grundplatte lösen.
4. Stromversorgung des Hausstromkabels unterbrechen und Hausstromkabel von hinten durch das Gehäuse führen. Bei Überputzverkabelung das Stromkabel durch die Zugsicherung sichern. Ventilator an Wand/Decke verschrauben.
5. Stromkabel gemäß Schaltbild anschließen. Modelle VN: Um die Nachlauffunktion zu aktivieren, ist eine 2. dauerhaft stromführende Phase erforderlich, den Nachlaufschalter (D) auf ON stellen.
   Modell VFN: Automatikbetrieb = dauerhafte Phase auf ACL Automatik plus manueller Betrieb = dauerhafte Phase auf ACL plus geschaltete Phase auf T
6. Einstellung der Nachlaufzeit*
   Zum Verlängern der Nachlaufzeit das Potentiometer (B) „timer“ mit einem kleinen Schraubendreher im Uhrzeigersinn drehen.

7. Einstellen des Feuchtesensors*

- Ventilator schaltet sich zu spät ein bzw. zu früh aus: Potentiometer (C) gegen den Uhrzeigersinn verdrehen, Ventilator schaltet nun bei geringeren Luftfeuchtigkeiten.

- Ventilator schaltet sich nicht ab bzw. zu früh an: Potentiometer (C) im Uhrzeigersinn verdrehen. Bei Spannung auf der geschaltete Phase läuft der Ventilator so lange er eingeschaltet ist plus Nachlauf.

1. Nach Montage der Mittelabdeckung/Abdeckung und der Blende die Stromversorgung wieder herstellen.

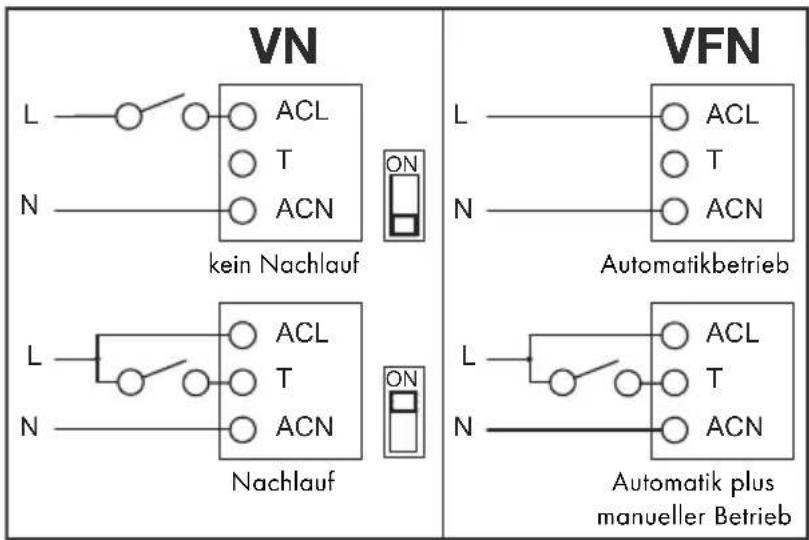

Schaltbild

Technische Daten**

Ventilator:	C11MC-100 VN	C12MC-100 VFN	C21MC-125 VN	C31MC-150 VN
Schutzklasse/-art: IP 24
Netzspannung: 230 V	~50 Hz
Leistungsaufnahme: 12 W 12 W 17 W 26 W
Schalldruck (3 m): 35 dB (A) 35 dB (A) 37 dB (A) 41 dB (A)
Förderleistung:	90 m3/h	90 m3/h	168 m3/h	230 m3/h
Max. Fördertemperatur:	40 °C

* (Werkseinstellung \~10 min, \~75 % rel. Feuchte)
** Technische Änderungen vorbehalten.

Entsorgung

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen

Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.
