Тип продукта	Уничтожитель документов
Бренд	HSM
Модель	HSM1880
Размеры (Д x Ш x В)	400 x 300 x 600 мм
Вес	15 кг
Питание	220-240 В, 50/60 Гц
Потребляемая мощность	200 Вт
Производительность резки (A4 80 г/м²)	8 листов за проход
Тип резки	Микрорезка (конфетти)
Уровень безопасности	P-4
Ширина резки	4 x 12 мм
Объем корзины	30 л
Время непрерывной работы	10 минут
Уровень шума	58 дБ(А)
Обслуживание и чистка	Регулярная смазка ножей каждые 30 минут работы
Безопасность	Автоматическая остановка при открытии крышки, тепловая защита
Запасные части и ремонтопригодность	Ножи, двигатель, датчики доступны в сервисном центре
Общая информация	Уничтожитель документов для личного или малого офиса

Часто задаваемые вопросы - HSM1880 HSM

Какая максимальная емкость листов, которые HSM1880 может уничтожить за один проход?

HSM1880 может уничтожить до 8 листов бумаги A4 80 г/м² за проход.

Каков уровень безопасности резки HSM1880?

HSM1880 обеспечивает уровень безопасности P-4 с микрорезкой 4 x 12 мм, идеально подходит для уничтожения конфиденциальных документов.

Как обслуживать мой уничтожитель HSM1880, чтобы продлить срок его службы?

Рекомендуется смазывать ножи каждые 30 минут работы специальным маслом для уничтожителей. Регулярно очищайте корзину и удаляйте скобы.

Что делать при застревании бумаги?

Используйте функцию реверс для освобождения бумаги. При необходимости откройте крышку и аккуратно извлеките застрявшие листы.

Уничтожитель останавливается во время работы, почему?

HSM1880 оснащен тепловой защитой, которая останавливает устройство при перегреве. Дайте ему остыть примерно 30 минут перед повторным запуском.

Могу ли я уничтожать кредитные карты или CD с помощью HSM1880?

Нет, HSM1880 предназначен только для бумаги. Не вставляйте карты, CD, скобы или скрепки.

Каков размер частиц резки?

Частицы имеют размер 4 x 12 мм, что соответствует микрорезке уровня P-4.

HSM1880 сильно шумит?

Уровень шума около 58 дБ(А), сравним с обычным разговором.

Где я могу найти запасные части для HSM1880?

Запасные части (ножи, двигатель и т.д.) доступны через сервисный центр HSM или на официальном сайте.

Какое масло использовать для обслуживания?

Используйте специальное масло для уничтожителей нежирное, доступное во флаконе с аппликатором.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HSM1880 HSM

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

NAVODILO ZA UPORABO

ÜZEMELTETÉSI ÚTMUTATÓ

MANUAL DE EXPLOATARE

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

KULLANIM KILAVUZU

русский: Машина для уничтожения деловых бумаг SECURIO P40 ..... 123

slovenski: Uničevalec dokumentov SECURIO P40 131

1 Пояснение символов и указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ

Предупреждающий знак ⚠️ с сигнальным словом ПРЕДУПРЕЖДЕНИЕ и текст, выделенный серым цветом, предупреждают о возможности получения тяжелых и опасных для жизни травм.

ВНИМАНИЕ

используется в случаях, когда несоблюдение может приводить к повреждению оборудования.

Указание

обозначает информацию по эффективной эксплуатации машины, без риска опасностей.

Указания по технике безопасности

Перед вводом машины в эксплуатацию прочтите инструкцию по эксплуатации, храните ее для последующего использования и

передавайте ее последующим пользователям.

Соблюдайте все указания по технике безопасности, приведенные на самом шредере.

Опасность травмирования острым ножом!

Ни в коем случае не вводите руки в механизм подачи бумаги.

Опасность травмирования из-за втягивания!

Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, нашейх и наручных цепочек в зону, расположенную в непосредственной близости от приемной щели.

Не уничтожайте материалы, склонные к образованию петель, например, ленты, шнуры, пластмассовую пленку и т. п.

Опасности для детей и иных людей!

Машиной запрещается пользоваться лицам (включая детей младше 14 лет) с ограниченными

физическими, сенсорными или умственными способностями или с недостатком опыта и/или знаний, за исключением случаев, когда они находятся под постоянным присмотром ответственных за них лиц или получили от них указания, как пользоваться прибором. За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором.

Не оставляйте шредер включенным без присмотра.

Опасность, вызываемая электрическим током!

Неправильное обращение с машиной может приводить к поражению электрическим током.

- Регулярно контролируйте устройство и кабель на предмет повреждений.

При повреждениях или неправильной работе, а также перед сменой места использования или очисткой выключите шредер и

вытащите штепсель из розетки.

- Предотвращайте попадание воды в шредер. Не погружайте сетевой кабель и сетевую вилку в воду. Категорически запрещается браться за сетевую вилку мокрыми руками.

- Не вытаскивайте вилку из розетки за сетевой кабель, а всегда беритесь за саму вилку.

2 Использование по назначению, гарантия

Посмотрите на заводской табличке, расположенной на задней стороне устройства, на какую ширину реза и напряжение сети рассчитан шредер, и солюдайте соответствующие указания в инструкции по эксплуатации.

Шредер предназначен исключительно для уничтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества следующих материалов:

Ширина резки (мм) 5,8 3,9 4,5x30			1,9x	15
Кредитные карты ● ● ●		●
Компакт-диски		●	●	● ●
Дискет		●	●	●

Надежный режущий механизм невос-приимчив к скобкам и канцелярским скрепкам. Только в машинах с шириной реза 1x5 мм бумага не должна содержать скобки и скрепки.

Указание

В отдельном режущем механизме для компакт-дисков (опция) можно, независимо от режущего механизма для бумаги, уничтожать компакт-диски, дискеты и кредитные карты.

Гарантийный срок на шредер составляет 3 года. Предоставляется независимая от гарантийных обязательств гарантия на цельные стальные режущие валы шредеров HSM в течение всего срока службы устройства (HSM Lifetime Warranty). Исключение составляют шредеры с шириной реза 0,78x11 мм и 1x5 мм. В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц. Компания HSM гарантирует поставку запасных частей в течение 10 лет после снятия этой модели с производства.

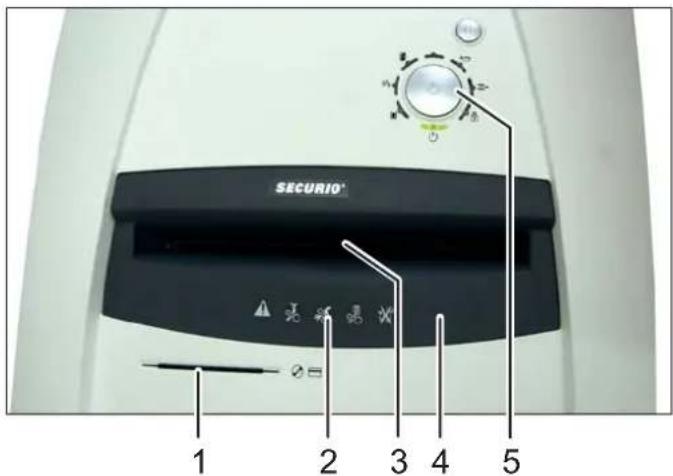

3 Общий вид

Указание: В зависимости от исполнения, машина может не иметь некоторых узлов.

1 Загрузочное отверстие для компакт-дисков, дискет и кредитных карт (опция)

2 Указания по технике безопасности

3 Фотоэлемент в щели для бумаги

4 Защитный элемент

5 Блок управления и индикации

6 Держатель для инструкции по эксплуатации и бутылочки с маслом

7 Сборный резервуар для компакт-дисков / дискет / кредитных карт (опция)

8 Заливное отверстие для масла для режущих механизмов (только нарезка на частицы)

русский

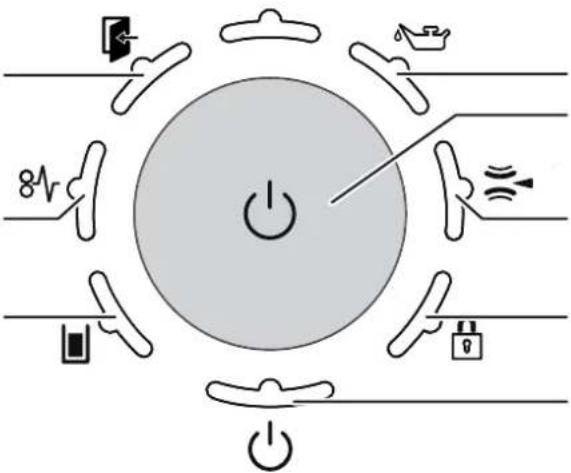

Органы управления и индикации

Указание: В зависимости от исполнения машины, имеются не все функции.

Кнопка R:

• Режущий механизм работает в обратном направлении
  • Квитирование неисправности
• Показ версии программного обеспечения (только
  Индикасервиикехныковя мас- ла пустая
  Функциональная кнопка
  «Вкл / Выкл / Пуск»

Индикация: дверца открыта или защитный элемент не зафиксирован

Индикация: перегрузка (затор бумаги)

Индикация: емкость для бумаги/компакт- дисков переполнена

Индикация: металлодетектор

Индикация: блокировка кнопок

Индикация: Готовность к работе / Stand-by

4 Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ

Опасное напряжение сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

• Используйте устройство только в сухих внутренних помещениях. Не эксплуатируйте его во влажных помещениях или под дождем.
• Не устанавливайте и не эксплуатируйте устройство, сетевой кабель и вилку вблизи открытого огня и горячих поверхностей. Для обеспечения достаточного охлаждения запрещается перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели.
• Шредер устанавливайте таким образом, чтобы обеспечивался легкий доступ к штепселю сетевого провода.
• Перед включением в сеть убедитесь в том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке.

- Перед первым вводом в эксплуатацию откройте дверцу и удалите 2 барашко-вых винта, служащих для крепления при транспортировке, из опорной плиты под режущим механизмом.

- Вставьте вилку устройства в подходящую розетку.

5 Управление

Включение шредера

• Убедитесь в том, что в щели для бумаги отсутствует бумага.
• Нажмите кнопку управления.

  Загорается индикатор «Готовность к работе».

Указание

Нельзя одновременно использовать механизмы для резки бумаги и компакт-дисков. Не смешивайте материалы в процессе уничтожения.

Уничтожение бумаги

- Введите бумагу в центр прорези для бумаги. Процесс измельчения запускается фотоэлементом. Поэтому при уничтожении тонких бумажных полосок следите за тем, чтобы они распознавались фотоэлементом.

ВНИМАНИЕ

Не уничтожайте бумагу в режущем механизме для компакт-дисков. Это может приводить к повреждениям.

Через 3 с после того, как освобождается фотореле в приемной щели, режущий механизм автоматически отключается, и шредер переходит в режим готовности.

Уничтожение компакт-дисков / кредитных карт / дискет

• Проверьте, допущена ли Ваша машина для уничтожения этих материалов (см. «Использование по назначению»).
• В машинах с отдельным режущим механизмом для компакт-дисков (опция) пода-

вайте материал в загрузочное отверстие этого режущего механизма. Это защищает от осколков. В машинах без отдельного режущего механизма для компакт-дисков используйте узел подачи бумаги.

- Уделяйте особое внимание охране окружающей среды и раздельно утилизируйте различные материалы.

Выключение шредера

• Нажмите кнопку управления.

Загорается индикатор «Готовность к работе».

Другие режимы работы

• Непрерывный режим

Применение: уничтожение больших количеств бумаги
Функция: режущий механизм работает непрерывно.
Если в течение 2 минут материал не подается, режущий механизм отключается, и шредер переходит в режим готовности.
Пуск: нажимайте кнопку управления в течение 3 секунд
Досрочное прерывание: нажмите кнопку управления.

- Режим готовности

Функция: Через 2 минуты после последней подачи бумаги автоматически отключаются все излишние потребители. Индикатор «Готовность к работе» регулярно загорается.

При подаче бумаге шредер автоматически запускается.

• Автоматическое выключение

Функция: Если шредером не пользовались 40 минут, он полностью выключается и, таким образом, больше не потребляет электроэнергию (ночью, на выходных).

Повторное включение: Нажмите кнопку управления.

Индикаторы неисправностей и функций

Индикация	Неисправность	Устранение неисправности
непрерывное свечение	Затор бумаги Перегрузка	Вы ввели слишком много бумаги одновременно.➤ Режущий механизм в течение нескольких секунд вращается в обратном направлении и выталкивает бумагу.При необходимости, нажмите еще кнопку реверсирования «R», чтобы вынуть стопку бумаги.Уменьшите вдвое стопку бумаги.Введите бумагу в несколько этапов.
		УказаниеДля облегчения изъятия бумаги Вы можете откинуть вверх защитный элемент. Для этого нажмите на центр передней кромки защитного элемента и поднимите заслонку.
		УказаниеЭтот индикатор загорается и в том случае, если двигатель перегружен. В этом случае перед повторным включением дайте шредеру охладиться в течение 20 минут.
Мигающий свет	Бумага и компакт-диски загружаются одновременно	Не используйте оба режущих механизма одновременно, а уничтожайте бумагу и компакт-диски/дискеты/кредитные карты по очереди.
	Нажатие на защитный элемент	Светодиод мигает и в том случае, если Вы во время затора бумаги нажимаете на защитный элемент или открываете дверцу.
[ХОКТ]непрерывное свечение Мигающий свет	Сборный резервуар для бумаги переполнен	Опорожните резервуар для бумаги.УказаниеЕсли перед снятием резервуара Вы коротко нажимаете кнопку реверсирования, то часть материала втягивается обратно в режущий механизм.
	Сборный резервуар для компакт-дисков переполнен	Опорожните резервуар для компакт-дисков. Для этого выньте его через верх из держателя.
	Дверца открыта или защитный элемент не зафиксирован	Закройте дверцу или зафиксируйте защитный элемент.УказаниеДвижения защитного элемента во время процесса уничтожения регистрируются. Если машина отключается без сигнализации неисправности, вытащите бумагу из прорези и повторно введите ее.
	Металло-детектор	Нажмите кнопку реверсирования и вытащите бумагу из загрузочного отверстия.Удалите металл, находящийся в бумаге или на защитном элементе.Квитируйте неисправность нажатием кнопки R.
Неисправность
Режущий механизм работает непрерывно, хотя машина не находится в режиме непрерывной работы.		Фотоэлемент загрязнен бумажной пылью.Очистите фотоэлемент в щели для бумаги сухой кисточкой или тряп-кой.
Индикация Функция
горят несколько индика-торов		Кнопка R была нажата более 20 с: показ версии программного обеспечения (только для сервис-техников)
Индикация	Неисправность	Устранение неисправности
	Емкость для масла пустая	Заполните емкость маслом для режущих механизмов.Для этого используйте только специальное масло HSM!Объем: 250 млНажмите на защитный элемент и поднимите заслонку.Заливное отверстие масленки находится на пра-вой стороне загрузочной шахты.Масло можно залить как через небольшое отвер-стие 1 (удалить желтую пробку), так и через обычное отверстие 2 (отвинтить красную крышку).
Индикация	Функция Активирование / деактивирование
	Активирована блокировка кнопок.	Для активирование или деактивирования блокировки кнопокнажмите и удерживайте нажатой кнопку реверсированиянажмите выключательвначале отпустите выключатель, а затем кнопку R

Указания

Ручное реверсирование

После нажатия кнопки реверсирования режущий механизм начинает работать в обратном направлении, а приблизительно через 2 секунды выключается, даже если кнопка остается нажатой. Для активирования ручного реверсирования необходимо отпустить и снова нажать кнопку.

Если шредер уже работает в рабочем направлении, то нажатие этой кнопки вызывает незамедлительное реверсирование.

Сборный резервуар

Привод обоих режущих механизмов отключается, если емкости для бумаги или компакт-дисков переполнены.

В машинах с отдельным режущим механизмом для компакт-дисков контролируется уровень заполнения резервуара для компакт-дисков (см. «Обзор», поз. 7). Опорожните резервуар в случае появления сигнализации на блоке управления и индикации.

Уделяйте особое внимание охране окружающей среды и раздельно утилизируйте различные материалы.

Автоматическая масленка (только при нарезке на частицы)

Смазка режущих механизмов производится в течение 1,5 секунды через

• 200 с работы режущего механизма (приблизительно соответствует 50 операциям по уничтожению бумаги)
- нажатия кнопки реверсирования при следующей работе в рабочем направлении Сигнализация «Емкость для масла пустая» автоматически исчезает после заполнения емкости. Шредер даже при пустой емкости для масла остается готовым к работе.

Металлодетектор (опция)

Шредер оснащен металлодетектором в качестве опции. Благодаря автоматическому отключению предотвращаются повреждения режущего механизма скрепками или другими металлическими деталями.

Контроль защитного элемента

Движения защитного элемента во время процесса уничтожения регистрируются. Если машина отключается без сигнализации неисправности, вытащите бумагу из прорези и повторно введите ее.

- Запустите режущий механизм в непрерывном режиме без подачи бумаги примерно на 10 с.

Бумажная пыль и частички удаляются.

6 Очистка и техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ

Опасное напряжение сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

Перед сменой местоположения или очисткой выключить шредер и вытащить штепсель из розетки.

Сервисные работы, связанные со снятием крышек корпуса, разрешается выполнять только службе технического обеспечения HSM или сервис-техникам наших авто-

ризованных партнеров.

Адреса сервисных центров см. стр. 180.

Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода.

Только при нарезке на полоски:

Смазывайте режущий механизм маслом при уменьшении производи-

тельности, возникновении шумов или после каждого опорожнения сборного резервуара. Для этого используйте только специальное масло для режущего блока HSM:

- Через приемную щель для бумаги по всей ширине распылите масло на режущие валы.

7 Утилизация / Рисайклинг

Отслужившие электрические и электронные приборы часто еще содержат ценные материалы, но иногда и вредные вещества, которые были необходимы для обеспечения безопасности и работоспо-

собности. При неправильной утилизации или обращении они могут быть опасны для здоровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте действующие предписания и используйте сборные пункты по возврату и утилизации отслуживших электрических и электронных приборов.

Также обеспечивайте экологичную утилизацию всех упаковочных материалов.

8 Объем поставки

• Готовый к подключению шредер, упакованный в картонный ящик
  • 5 сборных мешков
  • 1 бутылка специального масла для режущего блока (только при нарезке на частицы)
• Инструкция по эксплуатации

Принадлежность:

• 10 сборных мешков арт. № 1.442.995.110
- Бутылка специального масла (250 мл) арт. № 1.235.997.403

Адреса сервисных центров см. стр. 180.

9 Технические данные

Тип резки	Нарезка на полоски		Нарезка на частицы
Ширина резки (мм)	5,8	3,9	4,5 x 30	1,9 x 15	0,78 x 11	1 x 5
Класс безопасности DIN 66399	P-2 / O-2T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / O-4T-5 / E-4F-2	P-6 / F-3	P-7 / F-3
Производительность* (листов) DIN A4	70 г/м280 г/м2	58 - 6051 - 53	45 - 4740 - 42	35 - 3731 - 33	22 - 2418 - 20	13 - 1411 - 12
Вес	67 кг		72 кг
Скорость резки	100 мм/с		110 мм/с
Рабочая ширина	330 мм
Электропитание	230 В, 50 Гц
Потребляемая мощностьпри макс. количестве листов	2.100 Вт
Энергопотребление в режиме ожидания	< 2 Вт/ч
Режим работы	Непрерывный режим
Условия окружающей среды во время эксплуатации:ТемператураОтносительная влажность воздухаВысота над уровнем моря	от -10 °C до +25°Cмакс. 90%, без конденсациимакс. 2000 м
Размеры Ш х В х Г (мм)	580 x 550 x 936
Объем сборного резервуара для бумаги	145 л
Уровень звукового давления(холостой ход/полная нагрузка)	60 - 62 дБ(А) / 65 - 69 дБ(А)
Уровень звуковой мощности с оценкой А(звуковое давление на холостом ходу)	69,0 дБ
Ширина резки отдельного режущегомеханизма для компакт-дисков (опция)	Арт. номер +С, Е **		Арт. номер +М, N **
	4 x 7 мм		2 x 2 мм
Класс безопасности режущего механизма для CD-дисков	О-4 / Т-5 / Е-4		О-6 / Т-6 / Е-5

* Макс. количество листов (DIN A4, 70 г/м² и 80 г/м²), введенных продольно, которое измельчается за один проход. Определение указанных рабочих характеристик осуществляется с новым, смазанным режущим механизмом и холодным двигателем. Меньшее, чем указанное, сетевое напряжение или иная, чем указанная, частота сети могут приводить к уменьшению производительности и к повышению уровня шума при работе. Производительность может меняться в зависимости от структуры и свойств бумаги и типа ввода.
** Код - это буква после 7-значного артикульного номера за заводской табличке, расположенной на задней стенке прибора. например, 1873111С >> ширина резки 4 x 7 мм

Данный шредер отвечает соответствующим директивам гармонизированных стандартов Европейского Союза:

• Директива по низковольтному оборудованию 2006/95/EC
• Директива по электромагнитной совместимости 2004/108/EC
- Директива об ограничении использования опасных веществ в электрическом и электронном оборудовании 2011/65/EU

Декларация о соответствии стандартам ЕС предоставляется изготовителем по запросу.

4 Елемент за безопасност

Индикация: Празен маслен резервоар

Индикация: Метален детектор

Индикация: Блокировка на бутоните

Индикация: Готов за работа / Stand-by

4 Пускане в експлоатация

ПРЕДУПРЕЖДЕНИЕ

Пускане отново в експлоатация: Натиснете бутона за управление.

Индикации за смущения и функционални индикации

Метален детектор (опция)

8 Комплект на доставка

Πλήκτρο «On / Off / Start»
