HSM1880 - Niszczarka dokumentów HSM - Bezpłatna instrukcja obsługi

Typ produktu	Niszczarka dokumentów
Marka	HSM
Model	HSM1880
Wymiary (dł. x szer. x wys.)	400 x 300 x 600 mm
Waga	15 kg
Zasilanie	220-240 V, 50/60 Hz
Pobór mocy	200 W
Wydajność cięcia (A4 80 g/m²)	8 arkuszy na przejście
Rodzaj cięcia	Mikrocięcie (konfetti)
Poziom bezpieczeństwa	P-4
Szerokość cięcia	4 x 12 mm
Pojemność kosza	30 L
Czas pracy ciągłej	10 minut
Poziom hałasu	58 dB(A)
Konserwacja i czyszczenie	Regularne oliwienie noży co 30 minut użytkowania
Bezpieczeństwo	Automatyczne zatrzymanie po otwarciu pokrywy, ochrona termiczna
Części zamienne i naprawialność	Noże, silnik, czujniki dostępne w serwisie posprzedażowym
Informacje ogólne	Niszczarka dokumentów do biura osobistego lub małej grupy

Często zadawane pytania - HSM1880 HSM

Jaka jest maksymalna liczba arkuszy, którą HSM1880 może zniszczyć w jednym przejściu?

HSM1880 może zniszczyć do 8 arkuszy papieru A4 80 g/m² na przejście.

Jaki jest poziom bezpieczeństwa cięcia HSM1880?

HSM1880 oferuje poziom bezpieczeństwa P-4 z mikrocięciem 4 x 12 mm, idealny do niszczenia poufnych dokumentów.

Jak konserwować niszczarkę HSM1880, aby przedłużyć jej żywotność?

Zaleca się oliwić noże co 30 minut użytkowania specjalnym olejem do niszczarek. Regularnie czyść kosz i usuwaj zszywki.

Co zrobić w przypadku zacięcia papieru?

Użyj funkcji wstecznego biegu, aby usunąć papier. W razie potrzeby otwórz pokrywę i delikatnie wyjmij zaciśnięte arkusze.

Niszczarka zatrzymuje się podczas pracy, dlaczego?

HSM1880 posiada ochronę termiczną, która zatrzymuje urządzenie w przypadku przegrzania. Pozostaw do ostygnięcia na około 30 minut przed ponownym uruchomieniem.

Czy mogę niszczyć karty kredytowe lub płyty CD za pomocą HSM1880?

Nie, HSM1880 jest przeznaczony wyłącznie do papieru. Nie wkładaj kart, płyt CD, zszywek ani spinaczy.

Jaki jest rozmiar cząstek cięcia?

Cząstki mają wymiary 4 x 12 mm, co odpowiada mikrocięciu poziomu P-4.

Czy HSM1880 jest głośny?

Poziom hałasu wynosi około 58 dB(A), co jest porównywalne do normalnej rozmowy.

Gdzie mogę znaleźć części zamienne do HSM1880?

Części zamienne (noże, silnik itp.) są dostępne w serwisie posprzedażowym HSM lub na oficjalnej stronie internetowej.

Jaki rodzaj oleju użyć do konserwacji?

Użyj specjalnego oleju do niszczarek nietłustego, dostępnego w butelce z aplikatorem.

INSTRUKCJA OBSŁUGI HSM1880 HSM

polski: Niszczarka dokumentów SECURIO P40 91

1 Objąśnienie symboli i zasady bezpieczeństwa

OSTRZEŻENIE

Symbol niebezpieczeństwa

lowem

OSTRZEŻENIE i tekst na szarym tle wskazują na ryzyko ciężkich a nawet zagrażających życiu obrażeń.

UWAGA

stosuje się, jeśli konsekwencją nieprzestrzegania zasad mogą być szkody rzeczowe.

Wskazówka

oznacza informacje dotyczące efektywnej pracy maszyny bez ryzyka zagrożenia.

Wskazówki bezpieczeństwa

Przed uruchomieniem maszyny przeczytać instrukcję obsługi, przechowywać instrukcję do późniejszego użycia i przekazać ją kolejnemu użytkownikowi.

Przestrzegać wszystkich informacji bezpieczeństwa umieszczonych na niszczarce dokumentów!

Niebezpieczeństwo zranienia przez ostre noże!

Nigdy nie wkładać rąk w otwór podajnika papieru.

Niebezpieczeństwo zranienia w wyniku wciągnięcia!

Długie włosy, luźną odzież, krawaty, szale, naszyjniki, bransolety itp. zabezpieczyć przed dostaniem się do strefy szczeliny doprowadzania papieru. Nie niszczyć materiałów mających tendencję do tworzenia zapętleń, np. taśmy, sznurki, folia z tworzywa sztucznego itd.

Zagrożenie dla dzieci i innych osób!

Urządzenia nie mogą obsługiwać osoby (w tym dzieci poniżej 14 lat) o ograniczonych zdolnościach fi zycznych, organoleptycznych i umysłowych, niedostatecznym doświadczeniu i/lub niedostatecznej wiedzy, chyba że są one nadzorowane przez właściwą osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje o tym, w jaki sposób urządzenie należy obsługiwać. Dzieci należy nadzorować w celu upewnienia się, że urządzenie nie jest wykorzystywane do zabawy,

Nie pozostawiać bez nadzoru włączonej niszczarki dokumentów.

Zagrożenie przez prąd elektryczny!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

- Urządzenie i przewód należy regularnie sprawdzać po względem uszkodzeń.

W razie uszkodzenia lub nieprawidłowego działania oraz przed przemieszczeniem lub czyszczeniem niszczarkę dokumentów należy

wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

- Chronić niszczarkę dokumentów przed kontaktem z wodą. Nie zanurzać w wodzie ani przewodu zasilającego, ani wtyczki sieciowej. Nigdy nie dotykać wtyczki sieciowej mokrymi rękoma.

- Nie wyciągnąć wtyczki sieciowej z gniazda wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.

2 Użytkowanie zgodne z przeznaczeniem, gwarancja

Sprawdzić na tabliczce znamionowej z tyłu urządzenia, do jakiej szerokości cięcia i na jakie napięcie zasilające zaprojektowano niszczarkę dokumentów i postępować zgodnie z odpowiednimi punktami instrukcji obsługi.

Niszczarka dokumentów przeznaczona jest wyłącznie do niszczenia papieru. Zależnie od sposobu cięcia możliwe jest oprócz tego niszczenie niewielkich ilości następujących materiałów:

Rozmiar cięcia (mm) 5,8 3,9 4,5x30 1,9x15
Karty kredytowe ● ●		●		●
Płyty CD ● ● ●			●
Dyskietki ● ● ●

Wytrzymały mechanizm tnący jest odporny na zszywki i spinacze biurowe. Jedynie w przypadku niszczarek o szerokości cięcia 1x5 mm z papieru należy usunąć zszywki i spinacze biurowe.

Wskazówka

W oddzielnym zespole tnącym do płyt CD (opcja) można niszczyć płyty CD, dyskietki i karty kredytowe niezależnie od mechanizmu do cięcia papieru.

Okres rękojmi na niszczarkę dokumentów wynosi 3 lata. Na walce nożowe ze stali jednolitej będące elementami niszczarki dokumentów HSM istnieje gwarancja niezależna od rękojmi (HSM Lifetime Warranty), która obowiązuje w całym okresie życia urządzenia. Wyjątek stanowią niszczarki dokumentów o szerokości cięcia 0,78x11 mm i 1x5 mm. Zużycie, szkody wywołane przez nieprawidłową obsługę oraz niedo- zwolone ingerencje osób trzecich nie podlegają gwarancji ani rękojmi. HSM gwarantuje dostawę części zamiennych do 10 lat po zakończeniu produkcji tego modelu.

3 Schemat poglądowy

Wskazówka: Wyposażenie urządzenia w zespoły jest zależne od wersji.

1 Szczelina do wprowadzania płyt CD, dyskietki i kart kredytowych (opcja)

2 Informacje bezpieczeństwa

3 Zapora świetlna w podajniku papieru

4 Element zabezpieczający

5 Zespół obsługi i sygnalizacji

6 Uchwyt na instrukcję obsługi i butelkę z olejem

7 Pojemnik na pocięte płyty CD / dyskietki / karty kredytowe (opcja)

8 Otwór wlewu oleju do smarowania zespołu tnącego (tylko przy szatkowaniu w ścinki)

polski

Elementy obsługi i sygnalizacji

Wskazówka: Dostępne funkcje są zależne od wersji urządzenia.

Przycisk R:

• Mechanizm tnący przesuwa się wstecz.
  • Potwierdzenie zakłócenia
• Wyświetlanie wersji oprogramowania (tylko dla serwisanta)

Wskaźnik: Otwarte drzwiczki lub niedomknięta osłona

Wskaźnik: Przeciążenie (zacięcie papieru)

Wskaźnik: Pojemnik na papier/CD pełny

Wskaźnik: Pojemnik na olej pusty Przycisk funkcyjny „Włącz./wył./start“

Wskaźnik: Rozpoznawanie metalu

Wskaźnik: Blokada przycisków

Wskaźnik: Gotowa do pracy / Stand-by

4 Uruchamianie

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

• Nie wyciągnąć wtyczki sieciowej z gniazda wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.
• Urządzenie, wtyczkę sieciową i przewód zasilający należy trzymać z dala od otwartego płomienia i gorących powierzchni. Otwory wentylacyjne muszą być odkryte i należy zapewnić minimalny odstęp 5 cm od ściany lub mebli.

- Należy zapewnić łatwy dostęp do wtyczki sieciowej.

- Przed podłączeniem wtyczki sieciowej sprawdzić, czy napięcie i częstotliwość sieci elektrycznej zgadzają się z parametrami podanymi na tabliczce znamionowej.

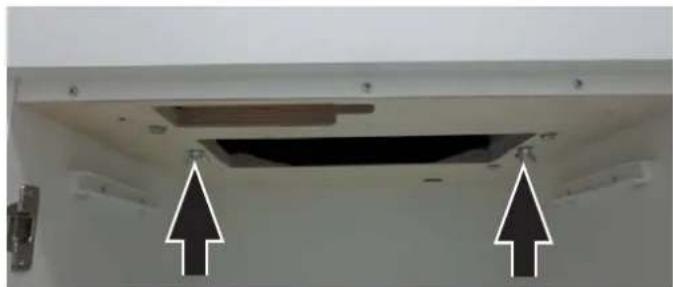

- Przed pierwszym uruchomieniem otworzyć drzwiczki i usunąć 2 śruby skrzydełkowe zabezpieczenia transportowego.

- Włożyć wtyczkę sieciową maszyny do prawidłowo zainstalowanego gniazda wtykowego.

polski

5 Obsługa

Włączanie niszczarki dokumentów

• Sprawdzić, czy nie ma papieru w otworze podajnika papieru.
  • Nacisnąć przycisk obstługowy.
  Wskaźnik „Gotowa do pracy” świeci się.

Wskazówka

Nie można jednocześnie używać zespołu tnącego do papieru i do płyt CD. Rozdrabniać należy zawsze tylko jeden rodzaj materiału.

Niszczenie papieru

- Włożyć papier w środkową część otworu na papier. Proces szatkowania jest uruchamiany przez fotokomórkę. Dlatego w przypadku wąskich pasków papieru należy zwrócić uwagę, aby znajdowały się one w zasięgu zapory świetlnej.

UWAGA

Nie niszczyć papieru za pomocą zespołu tnącego do płyt CD. Może to prowadzić do uszkodzenia.

3 s po ponownym zwolnieniu zapory świetlnej w otworze podajnika papieru następuje automatyczne wyłączenie mechanizmu tnącego i niszczarka dokumentów przechodzi w stan gotowości.

Niszczenie płyt CD / kart kredytowych / dyskietek

- Należy sprawdzić, czy urządzenie jest przeznaczone do niszczenia tego typu materiałów (patrz „Użytkowanie zgodne z przeznaczeniem”).

• W przypadku urządzeń z oddzielnym mechanizmem tnącym do niszczenia płyt CD (opcja) materiał należy wkładać przez szczelinę podajnika tego mechanizmu. Chroni to użytkownika przed odłamkami. W przypadku urządzeń bez osobnego zespołu tnącego do płyt CD należy zastosować podajnik papieru.
• Prosimy pamiętać o ochronie środowiska i oddzielnie utylizować różne materiały.

Wyłączanie niszczarki dokumentów

• Nacisnąć przycisk obsługowy.
Wskaźnik „Gotowa do pracy“ gaśnie.

Pozostałe tryby pracy

- Tryb pracy ciągłej

Zastosowanie: Niszczenie większych ilości papieru
Działanie: mechanizm tnący pracuje nieprzerwanie.
Jeżeli przez 2 minuty nie zostanie doprowadzony materiał, mechanizm tnący wyłącza się i niszczarka dokumentów przechodzi w stan gotowości.
Start: nacisnąć przycisk obsługowy przez 3 sekundy.
Wcześniejsze wyłączenie: nacisnąć przycisk obstługowy.

• Tryb czuwania (stand by)

Działanie: 2 minuty po ostatnim wprowadzeniu papieru wyłączane są automatycznie wszystkie niepotrzebne podzespoły.

Wskaźnik „Gotowa do pracy“ pulsuje krótko w regularnych odstępach czasu.

Po wprowadzeniu papieru niszczarka dokumentów uruchamia się samoczynnie.

• Automatyczne wyłączenie

Działanie: Jeżeli niszczarka dokumentów nie będzie używana przez 40 minut, zostanie ona całkowicie wyłączona i nie będzie zużywać prądu (w nocy, na weekend).

Ponowne uruchamianie: Nacisnąć przycisk obsługowy.

Wskaźniki zakłóceń i funkcji

Wyświetlany symbol	Zakłócenie Usuwanie zakłócenia
Świeci się ciągle	Zakleszczenie papieruPrzeciążenie	Wprowadzono za dużo papieru na raz.➢ Mechanizm tnący cofa się przez kilka sekund i wysuwa papier.➢ Ewentualnie nacisnąć przycisk cofania „R“, aby wyjąć stos papieru.➢ Zmniejszyć o połowę grubość stosu papieru.➢ Wprowadzić papier po kolei.WskazówkaAby wygodniej było wyłąć papier, można podnieść osłone. W tym celu nacisnąć na środek przedniej krawędzi osłony i podnieść klapę. WskazówkaSymbol ten świeci się również wtedy, gdy nastąpiło przeciążenie silnika. Przed ponownym uruchomieniem należy poczekać 20 minut, aż niszczarka dokumentów przestygnie.
Zakłócenie
Podczas zdejmowania głowicy tnącej z szafki dolnej uważać, aby nie uszkodzić klapy na spo-dzie głowicy.		Zespół tnący pracuje nadal, mimo że maszyna nie znajduje się w trybie pracy ciągłej.Wyczyścić zaporę świetlną w podajniku papieru przy użyciu suchego pędzelka lub szmatki.
Wyświetlany symbol Funkcja
Świeci się kilka wskaźni-ków		Przycisk R przytrzymano dłużej niż 20 s: Wyświetlanie wersji oprogramowa-nia (tylko dla serwisanta)
Wyświe-tłany symbol	Zakłócenie	Usuwanie zakłócenia
	Pojemnik na olej pusty	Napełnić pojemnik olejem do smarowania zespołu tnącego.W tym celu używać wyłącznie specjalnego oleju HSM!Pojemność pojemnika: 250 mlNacisnąć osłonę i podnieść klapę.Otwór wlewu oleju znajduje się po prawej stronie szachtu podajnika.Olej można wlewać przez mały otwór 1(wyjąć żółtą zatyczkę) lub zwykły otwór2(odkręcić czerwoną zakrętkę).
Wyświe-tłany symbol	Funkcja Aktywacja / wyłączanie
	Blokada przycisków jest aktywowana.	W celu aktywacji lub wyłączenia blokady przyciskównacisnąć i przytrzymać przycisk ruchu nawrotnegonacisnąć przycisk do włączania/wyłączaniapuścić najpierw przycisk do włączania/wyłączania, a następnie przycisk R

Wskazówki

Ręczne przesuwanie wstecz

Po naciśnięciu przycisku ruchu nawrotnego mechanizm tnący przesuwa się wstecz i po ok. 2 sekundach wyłącza się, nawet jeśli przycisk dalej jest włączony. Aby ponownie rozpocząć ręczne przesuwanie wstecz, należy puścić przycisk i ponownie go nacisnąć. Jeśli niszczarka jest w trakcie niszczenia (kierunek niszczenia), naciśnięcie przycisku powoduje natychmia- stowe przesuwanie wstecz.

Pojemnik na ścinki

Napęd obu mechanizmów tnących jest wyłączany, gdy pojemnik na papier lub płyty CD jest pełny.

W urządzeniach z oddzielnym mechanizmem tnącym do niszczenia płyt CD kontrolowany jest poziom napełnienia pojemnika na CD (zob.

przegląd, poz. 7). Po włączeniu się sygnalizacji na wyświetlaczu opróżnić pojemnik.

Prosimy pamiętać o ochronie środowiska i oddzielnie utylizować różne materiały.

Automatyczna smarownica (tylko przy szatkowaniu w ścinki)

Oliwienie mechanizmów tnących trwające ok. 1,5 sekundy odbywa się każdorazowo po

• 200 s pracy mechanizmu tnącego (odpowiada ok. 50 cyklom niszczenia papieru)
• Uruchomienie przycisku ruchu nawrotnego podczas kolejnego cyklu pracy w kierunku niszczenia

Sygnalizacja „Pojemnik na olej pusty” znika automatycznie po napełnieniu pojemnika. Niszczarka jest gotowa do użycia również, jeśli pojemnik na olej jest pusty.

Rozpoznawanie metalu (opcja)

Niszczarka wyposażona jest opcjonalnie w mechanizm do rozpoznawania metalu. Automatyczne odłączanie pozwala uniknąć uszkodzenia mechanizmu tnącego przez spinacze biurowe lub inne części metalowe.

Nadzór nad osłoną

Ruchy osłony podczas niszczenia są monitorowane. Jeśli urządzenie wyłączyć się nie sygnalizując błędu, wyciągnąć papier z otworu i włożyć go ponownie.

6 Czyszczenie i konserwacja

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

Przed czyszczeniem lub zmianą miejsca niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

Prace serwisowe wymagające zdjęcia pokrywy obudowy mogą być wykonywane tylko przez personel serwisowy HSM i techników serwisowych naszych partnerów kontrak-

towych. Adresy punktów serwisowych, patrz strona 180.

Czyścić niszczarkę tylko przy użyciu miękkiej szmatki i łagodnego roztworu wody z mydłem. Uważać przy tym, aby do wnętrza urządzenia nie wnikneła woda.

Tylko cięcie w paski:: W razie spadku wydajności cięcia, wzrostu poziomu szumów lub po każdym opróżnieniu pojemnika na

ścinki należy naoliwić mechanizm tnący. W tym celu należy użyć specjalnego oleju do smarowania zespołu tnącego HSM:

• Spryskać specjalnym olejem walce nożowe na całej szerokości otworu podajnika papieru.
• Włączyć mechanizm tnący na około 10 sekund bez wkładania papieru w trybie pracy ciągłej.
  ▶ Pył i ścinki papieru są wtedy usuwane.

7 Usuwanie odpadów / recykling

Stare urządzenia elektryczne i elektroniczne zawierają często jeszcze wartościowe materiały, jednakże również substancje szkodliwe, które były niezbędne do prawidłowego funkcjonowania i zachowania bezpie-

czeństwa. W przypadku niewłaściwego usuwania odpadów lub ich użytkowania mogą być one szkodliwe dla zdrowia ludzi oraz dla środowiska. Nie należy nigdy wrzucać starych urządzeń do pozostałych odpadów. Należy przestrzegać aktualnie obowiązujących przepisów i korzystać z punktów zbiorczych służących do zwrotu i utylizacji starych urządzeń elektrycznych i elektronicznych. Wszystkie opakowania powinny zostać poddane przyjaznemu dla środowiska unieszkodliwieniu.

8 Zakres dostawy

• Niszczarka dokumentów, w stanie gotowym do podłączenia, zapakowana w karton
• 5 worków na odpady papierowe
• 1 butelka specjalnego oleju do zespołu tnącego (tylko przy szatkowaniu w ścinku)
• Instrukcja obsługi

Akcesoria

• 10 worków na odpady papierowe nr zamów.1.442.995.110
• Butelka specjalnego oleju (250 ml) nr zamów. 1.235.997.403

Adresy punktów serwisowych, patrz strona 180.

9 Dane techniczne

Rodzaj cięcia	Cięcie w paski		Cięcie w ścinki
Rozmiar cięcia (mm) 5,8 3,9 4,5 x 30 1,9 x 15	0,78 x 11 1	x 5
Poziom tajności DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / O-4T-5 / E-4F-2	P-6 / F-3	P-7 / F-3
Przepustowość* (arkuszy) 70 g/m2DIN A4 80 g/m2	58 - 6051 - 53	45 - 4740 - 42	35 - 3731 - 33	22 - 2418 - 20	13 - 1411 - 12	108
Cieżar	67 kg		72 kg
Prędkość szatkowania	100 mm/s		110 mm/s
Szerokość robocza cięcia	330 mm
Przyłącze elektryczne	230 V, 50 Hz
Moc przy maksymalnej liczbie arkuszy	2.100 W
Zużycie energiiw trybie gotowości do pracy	< 2 Wh
Tryb pracy	praca ciągła
Warunki otoczenia podczas pracy:TemperaturaWzględna wilgotność powietrzaWysokość n.p.m.	od -10°C do +25°Cmaks. 90%, nieskondensowanemaks. 2 000 m
Wymiary szer. x głęb. x wys. (mm)	580 x 550 x 936
Pojemność pojemnika na ścinki papierowe	145 l
Poziom emitowanego ciśnienia akustycznego(bieg jałowy/pełne obciążenie)	60 - 62 dB(A) / 65 - 69 dB(A)
Poziom mocy akustycznej skorygowanycharakterystyką częstotliwościową typu A(LWAd w biegu jałowym)	69,0 dB
Rozmiar cięcia oddzielnego zespołu tną-cego do płyt CD (opcja)	Numer artykułu +C, E **			Numer artykułu +M, N **
	4 x 7 mm			2 x 2 mm
Poziom zabezpieczeń mechanizmu tnącego CD	O-4 / T-5 / E-4			O-6 / T-6 / E-5

* Maksymalna liczba arkuszy (DIN A4, 70 g/m² lub 80 g/m²), włóżonych krótszym bokiem, która zostanie przecięta za jednym razem. Podane dane dotyczące wydajności określa się dla nowego naoliwionego zespołu tnącego i zimnego silnika. W przypadku słabszego napięcia zasilającego lub innej częstotliwości zasilania niż podana wydajność cięcia arkuszy może być mniejsza, a szum w czasie pracy większy. Wydajność cięcia arkuszy uzależniona jest od struktury i właściwości papieru oraz sposobu wprowadzania.
** Kod oznaczający rozmiar cięcia to litera po 7-cyfrowym numerze artykułu na tabliczce znamionowej z tyłu urządzenia. np. 1873111C >> rozmiar cięcia 4 x 7 mm

Niszczarka dokumentów jest zgodna z odnośnymi zharmonizowanymi przepisami Unii Europejskiej:

• Dyrektywa Niskiego Napięcia 2006/95/WE
• Dyrektywa Kompatybilności Elektromagnetycznej (EMC) 2004/108/WE
• Dyrektywa RoHS 2011/65/UE

O wydanie deklaracji zgodności UE można zwrócić się do producenta.
