РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KD-R851BT JVC

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

JVCKENWOOD Corporation

Прежде чем приступить к эксплуатации, поналуаста, внимательно прочитайте все инструкции, чтобы обеспечить оптимальную работу этого устройства.

Bluetooth®

Made for iPod iPhone

12130TSMDTJEN

Made for iPod iPhone

Bluetooth®

CETOS83-007A [EU]

Дата изготовления (месяц/год) находится на этикетке устройства.

Маркировка изделий, использующих лазеры

К корпусу устройства прикреплена табличка, указывающая, что устройство использует лазерные лучи класса 1. Это означает, что в устройстве используются лазерные лучи слабой интенсивности. Они не представляют опасности и не распространяют опасную радиацию вне устройства.

СОДЕРЖАНИЕ ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

ПОДГОТОВКА КЭКСПЛУАТАЦИИ	2
ОСНОВНЫЕ СВЕДЕНИЯ 3
НАЧАЛО ЭКСПЛУАТАЦИИ 4
CD / USB / iPod 5
РАДИОПРИЕМНИК	7
AUX	8
BLUETOOTH®	9
ЗВУКОВЫЕ НАСТРОЙКИ 13
НАСТРОЙКИ ДИСПЛЕЯ 15
ДОПОЛНИТЕЛЬНАЯИНФОРМАЦИЯ	16
УСТРАНЕНИЕ ПРОБЛЕМ 17
ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ	19
УСТАНОВКА ИПОДКЛЮЧЕНИЕ	20

Как пользоваться данным руководством

• Операции объясняются в основном с использованием кнопок на передней панели модели KD-R852BT / KD-R851BT.
  • В целях объяснения индикации в данном руководстве используется английский язык.
  • [XX] обозначает выбранные элементы.
  • (★X) означает, что материалы доступны на указанной странице.

⚠ Предупреждение

Не используйте функции, которые отвлекают внимание и мешают безопасному вождению.

Внимание

Настройка громкости:

• Отрегулируйте громкость таким образом, чтобы слышать звуки за пределами автомобиля для предотвращения аварий.
• Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

Общие характеристики:

• Не используйте устройство USB или проигрыватель iPod/iPhone, если это может отрицательно повлиять на безопасность вождения.
  • Убедитесь в том, что созданы резервные копии всех важных данных. Мы не несем ответственность за потерю записанных данных.
• Никогда не оставляйте металлические предметы (например, монеты или металлические инструменты) внутри устройства во избежание коротких замыканий.
• Если ошибка чтения диска возникла из-за образования конденсата на лазерных линзах, извлеките диск и дождитесь, пока влага испарится.

- Напряжение USB указано на главном устройстве. Для просмотра снимите переднюю панель. (→) Пульт дистанционного управления (RM-RK52):

- Не оставляйте пульт дистанционного управления в нагреваемых местах, таких как приборная панель.

- Литиевый аккумулятор может быть взрывоопасным при неправильной замене. Заменяйте только аккумулятором такого же или эквивалентного типа.

- Блок аккумуляторов или аккумуляторы нельзя подвергать избыточному нагреванию в солнечных лучах, огне и т.п.

• Храните батареи в местах, недоступных для детей, и в оригинальной упаковке, если они не используются. Немедленно утилизировать использованные батареи. В случае проглатывания немедленно обратиться к врачу.

Обслуживание

Чистка устройства: В случае загрязнения протрите переднюю панель сухой силиконовой или мягкой тканью.

Очистка разъема: Отсоедините лицевую панель и аккуратно протрите разъем ватной палочкой. Соблюдайте осторожность, чтобы не повредить разъем.

Обращение с дисками:

• Не касайтесь записанной поверхности диска.
• Не приклеивайте на диск клейкую ленту и т. п. и не используйте диск с приклеенной на него лентой.
• Не используйте никакие дополнительные принадлежности для диска.
• Проводите чистку по направлению от центра диска к его краю.
• При извлечении дисков из устройства держите их горизонтально.
  • Перед установкой диска устраните любые неровности центрального отверстия или внешнего края диска.

• Для очистки диска используйте сухую силиконовую или иную мягкую ткань. Не используйте какие-либо растворители.

Разъем (на обратной стороне лицевой панели)

ОСНОВНЫЕ СВЕДЕНИЯ

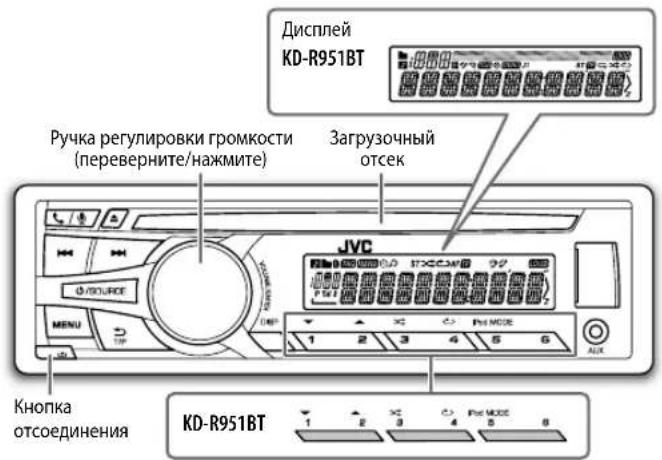

Передняя панель

Дисплей KD-R951BT Ручка регулировки громкости (переверните/нажмите) Загрузочный отсек JVC Кнопка отсоединения KD-R951BT

Прикрепление

Отсоединение

Порядок сброса

Запрограммированные настройки будут также удалены.
Входит в комплект поставки KD-R851BT Телеметрический датчик (Не подвергайте воздействию прямых солнечных лучей.)

Пульт дистанционного управления (RM-RK52)

ЗВЫМ ИСПОЛЗОВАНИЕМ

Перед первым использованием снимите защитную пленку.

Замена аккумулятора

① ② ③ ④ CR2025

Задача Необходимые действия (на передней панели)

Включение питания	Нажмите кнопку /SOURCE.• Нажмите и удерживайте нажатой, чтобы отключить питание.	( недоступно )
Настройка громкости	Поверните ручку регулировки громкости.	Нажмите кнопку VOL + или VOL –.
	Нажмите ручку регулировки громкости, чтобы выключить звук или приостановить воспроизведение.• Нажмите кнопку еще раз, чтобы отменить действие.	Нажмите кнопку ⚫, чтобы выключить звук или приостановить воспроизведение.• Нажмите кнопку еще раз, чтобы отменить действие.
Выберите источник	• Нажмите кнопку/SOURCE несколько раз.• Нажмите кнопку/SOURCE, затем поверните ручку регулировки громкости в течение 2 секунд.	Нажмите кнопку SOURCE несколько раз.
Изменение отображаемой информации	Нажмите кнопку DISP несколько раз. (→7)• Нажмите кнопку и удерживайте ее нажатой для прокрутки отображаемой в текущий момент информации.	( недоступно )

Необходимые действия (на пульте дистанционного управления)

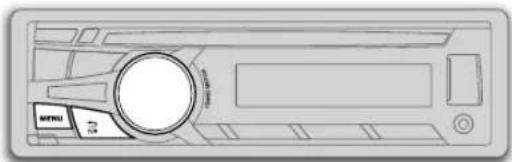

НАЧАЛО ЭКСПЛУАТАЦИИ

1 Отмена демонстрации

1 Нажмите и удерживайте нажатой кнопку MENU.
2 Поверните ручку регулировки громкости для выбора элемента [DEMO], а затем нажмите ее.
3 Поверните ручку регулировки громкости для выбора элемента [DEMO OFF], а затем нажмите ее.
4 Нажмите MENU для выхода.

2 Настройка часов

1 Нажмите и удерживайте нажатой кнопку MENU.
2 Поверните ручку регулировки громкости для выбора элемента [CLOCK], а затем нажмите ее.
3 Поверните ручку регулировки громкости для выбора элемента [CLOCK SET], а затем нажмите ее.
4 Поворачивайте ручку регулировки громкости, чтобы выбрать значения параметров, а затем нажмите ее. День → Час → Минута
5 Поверните ручку регулировки громкости для выбора элемента [24H/ 12H], а затем нажмите ее.
6 Поверните ручку регулировки громкости для выбора элемента [12 HOUR] или [24 HOUR], а затем нажмите ее.
7 Нажмите MENU для выхода.

3 Задание базовых настроек

1 Нажмите и удерживайте нажатой кнопку MENU.
2 Чтобы сделать выбор, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Нажмите MENU для выхода.

Для возврата к предыдущему параметру или иерархическому уровню нажмите кнопку → T/P.

По умолчанию: XX

CLOCK
CLOCK ADJ	AUTO: Время часов автоматически настраивается с помощью данных времени на часах (CT) в сигнале Radio Data System.;OFF: Отмена.
CLOCK DISP ON	; Даже в выключенном состоянии на дисплее отображается текущее время.;OFF: Отмена.
SETTINGS
BEEP	ON: Включение звука нажатия кнопки.;OFF: Выключение.
SRC SELECT
AM *	ON: Включение варианта AM при выборе источника.;OFF: Отключение.
AUX*	ON: Включение варианта AUX при выборе источника.;OFF: Отключение.
LANGUAGE	Выбор язык отображения для меню и информации тегов (имя папки, имя файла, название песни, имя исполнителя, название альбома), если применимо.ENGLISH: Язык отображения — английский.PYССКИЙ: Язык отображения — русский.
F/W UPDATE
SYSTEM / BLUETOOTH
F/W xxxx	YES: Запуск обновления встроенного программного обеспечения.;NO: Отмена (обновление не запущено).Подробнее об обновлении встроенного программного обеспечения см.:.

* Не отображается, если выбран соответствующий источник.

CD / USB / iPod

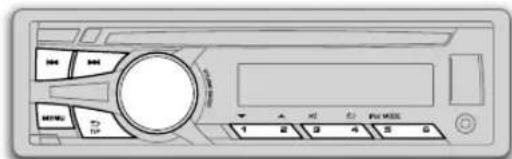

Начало воспроизведения

Происходит автоматическая смена источника, и начинается воспроизведение.

CD

▲Извлечение диска Верхняя сторона

USB

Входной USB-разъем Кабель USB 2.0 * 1 (приобретается отдельно)

iPod/iPhone

Входной USB-разъем (аксессуар устройства iPod/iPhone)*1

Нажмите 5 iPod MODE несколько раз для выбора режима управления ([HEAD MODE] / [IPHONE MODE]) напрямую.

HEAD MODE: С устройства. IPHONE MODE: C iPod/iPhone. *2

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Задача Необходимые действия

Выбор дорожки или файла	Нажмите I◄◄/►►I (или ◀/► на RM-RK52).
Выбор папки *3	Нажмите 1▼ /2▲ (или ▲/▼ на RM-RK52).
Перемотка назад или вперед	Нажмите и удерживайте нажатой кнопку I◄◄/►►I (или нажмите и удерживайте нажатой кнопку ◀ /► на RM-RK52).
Воспроизведение в режиме повтора *4	Нажмите 4↔ несколько раз, чтобы сделать выбор.Звуковой компакт-диск или файл JVC Playlist Creator (JPC) / JVC Music Control (JMC)(→6) : TRACK RPT, RPT OFFФайл MP3/WMA/WAV: TRACK RPT, FOLDER RPT, RPT OFFiPod: ONE RPT, ALL RPT, RPT OFF
Воспроизведение в случайном порядке *4	Нажмите 3↔ несколько раз, чтобы сделать выбор.Звуковой компакт-диск: ALL RND, RND OFFФайл MP3/WMA/WAV или файл JPC / JMC: FOLDER RND, ALL RND, RND OFFiPod: SONG RND, ALL RND, RND OFF

*1 Не оставляйте кабель в автомобиле, когда он не используется.

*2 С помощью устройства по-прежнему можно управлять паузой/воспроизведением, пропуском файлов, быстрой перемоткой вперед или назад.

*3 Только для файлов MP3/WMA/WAV. Эта функция не работают для устройства iPod.

*4 Для iPod: Применимо только в режиме [HEAD MODE].

Выбор дорожки или файла в списке

Для iPod: Применимо, только если выбрано [HEAD MODE]. (5)

1 Нажмите кнопку MENU.
2 Чтобы сделать выбор, поверните ручку регулировки громкости, а затем нажмите ее.
- Файл MP3/WMA/WAV: Выберите необходимую папку, а затем файл.
- iPod или файл JPC / JMC: Выберите необходимый файл из списка (PLAYLISTS, ARTISTS, ALBUMS, SONGS, PODCASTS*, GENRES, COMPOSERS*, AUDIOBOOKS*).
* Только для iPod.

Если много файлов....

Вы можете выполнить среди них быстрый поиск (в действии 2 вверху), быстро повернув ручку регулировки громкости.

• Неприменимо для iPod.

Выбор песни по имени

При прослушивании iPod, когда выбрано [HEAD MODE] (→5) ....

Если у Вас много папок или дорожек/файлов, можно выполнять быстрый их поиск по первому символу (A–Z, 0–9 и OTHERS).

- "OTHERS" отображается, если первый символ отличается от A-Z, 0-9.

1 Нажмите кнопку MENU.
2 Поверните ручку регулировки громкости для выбора требуемого списка, а затем нажмите ее.
3 Нажмите 1▼/2▲ или быстро поверните ручку регулировки громкости, чтобы выбрать нужный символ.
4 Поверните ручку регулировки громкости для выбора требуемых папки или дорожки/файла, а затем нажмите ее.

Смена USB-устройства

Когда смартфон (запоминающее устройство большой емкости) подключен к входному USB-разъему, можно выбрать внутреннюю или внешнюю память (например, карту SD) для воспроизведения сохраненных песен.

Если подключено устройство с несколькими дисками, можно также выбрать необходимый диск для воспроизведения.

Для выбора необходимого диска нажмите несколько раз "5 iPod MODE".

(или)

1 Нажмите и удерживайте нажатой кнопку MENU.
2 Поверните ручку регулировки громкости для выбора элемента [USB/IPOD], а затем нажмите ее.
3 Поверните ручку регулировки громкости для выбора элемента [USB], а затем нажмите ее.
4 Нажмите ручку регулировки громкости, чтобы выбрать элемент [DRIVECHANGE].

Следующий диск выбирается автоматически.

Для выбора следующих дисков повторите действия 1 – 4.

Выбираемые элементы: От[DRIVE 1] до [DRIVE 5]

Изменение скорости воспроизведения аудиокниги (Audiobook)

При прослушивании iPod, когда выбрано [HEAD MODE] (→5) ....

1 Нажмите и удерживайте нажатой кнопку MENU.
2 Поверните ручку регулировки громкости для выбора элемента [USB/IPOD], а затем нажмите ее.
3 Поверните ручку регулировки громкости для выбора элемента [IPOD], а затем нажмите ее.
4 Чтобы сделать выбор, поверните ручку регулировки громкости, а затем нажмите ее. BOOK NORMAL / BOOK FASTER / BOOK SLOWER: Выберите желаемую скорость воспроизведения звукового файла из категории "Audiobooks" на iPod/iPhone. (По умолчанию: зависит от настройки iPod/iPhone.)

• Для возврата к предыдущему параметру или иерархическому уровню нажмите кнопку T/P.
  • Для отмены нажмите кнопку MENU.

РАДИОПРИЕМНИК

34 35 3-200000 MENU 7.19 1 2 3 4 5 6

Индикатор "ST" загорается при приеме стереосигнала FM-трансляции достаточного уровня.

Поиск радиостанции

1 Нажмите ⏻/SOURCE для выбора FM или AM.
2 Нажмите ◀◀/▶▶ (или ◀/▶ на RM-RK52) для автоматического поиска радиостанции.
(или)
Нажмите и удерживайте нажатой кнопку ◀◀/▶▶ (или ◀/▶ на RM-RK52), пока символ "M" не начнет мигать, затем нажмите несколько раз для автоматического поиска радиостанции.

Сохранение радиостанции

Можно сохранять до 18 радиостанций FM и 6 радиостанций AM.

При прослушивании радиостанции....

Для сохранения нажмите и удерживайте нажатыми номерованные кнопки (1–6).

(или)

1 Нажмите и удерживайте нажатой ручку регулировки громкости, пока не замигает текст "PRESET MODE".
2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку.
Запрограммированный номер мигает, и отображается надпись "MEMORY".

- Порядок выбора сохраненной радиостанции: Нажмите одну их нумерованных кнопок (1–6).

(или)

Нажмите MENU, затем поверните ручку регулировки громкости для выбора запрограммированного номера и нажмите ручку, чтобы подтвердить выбор.

Поиск любимой программы (поиск кода PTY)

Доступно только для источника FM.

1 Нажмите и удерживайте нажатой кнопку ↩ T/P.
2 Поверните ручку регулировки громкости, чтобы выбрать код PTY, затем нажмите ручку, чтобы начать поиск.
Если есть радиостанция, передающая в эфир программу того же кода PTY, что был выбран, осуществляется настройка на эту радиостанцию.

Код PTY: NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (музыка), ROCK M (музыка), EASY M (музыка), LIGHT M (музыка), CLASSICS, OTHER M (музыка), WEATHER, FINANCE CHILDREN, SOCIAL RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (музыка), OLDIES, FOLK M (музыка), DOCUMENT

Включение функции резервного приема ТА

Доступно только для источника FM.

Нажмите кнопку ↩ T/P.

Устройство временно переключается на прием сообщений о движении на дорогах (ТА) от всех источников, кроме АМ (если они доступны).

• Для отключения еще раз нажмите → T/P.

Другие настройки

1 Нажмите и удерживайте нажатой кнопку MENU.
2 Поверните ручку регулировки громкости для выбора элемента [TUNER], а затем нажмите ее.
3 Поверните ручку регулировки громкости, чтобы сделать выбор (-8), затем нажмите ручку.
4 Нажмите MENU для выхода.

Для возврата к предыдущему параметру или иерархическому уровню нажмите кнопку T/P.

РАДИОПРИЕМНИК

По умолчанию: XX

RADIO TIMER	Включение радио в определенное время независимо от текущего источника.1 ONCE/ DAILY/WEEKLY/ OFF: Выбор частоты включения таймера.2 FM/ AM: Выберите диапазон частот FM или AM.3 От 01 до 18(для FM) или от 01 до 06(для AM): Выбор запрограммированной радиостанции.4 Установка дня ^1 и"времени включения." "♡" — загорается после завершения." ^1 Доступно для выбора, только когда в действии 1 выбран параметр [ONCE] или [WEEKLY].Таймер радио не будет включен в следующих случаях.Устройство выключено.Значение[OFF] выбрано для[AM] в меню[SRC SELECT] после выбора таймера радио для AM.(⇨)
SSM	SSM 01 — 06/ SSM 07 — 12 / SSM 13 — 18 Автоматическое программирование до 18 радиостанций FM. Текст "SSM" перестает мигать после сохранения первых 6 радиостанций. ВыберитеSSM 07 — 12 / SSM 13 — 18 для сохранения следующих 12 радиостанций.
IF BAND*2	AUTO: Повышение избирательности тюнера для устранения интерференционных помех от соседних FM-радиостанций.(Сопровождается потерей стереоэффекта).;WIDE: Могут возникать интерференционные помехи от соседних FM-радиостанций, но при этом качество звучания не будет ухудшаться и стереоэффект будет сохраняться.
MONO*2	ON: Улучшение качества приема в FM-диапазоне (при этом стереоэффект может быть утрачен). ;OFF: Отмена.
NEWS-STBY*2	ON: Устройство временно переключается на программу новостей, если она доступна. ;OFF: Отмена.
REGIONAL*2	ON: Переключение на другую станцию только в определенном регионе с помощью элемента управления "AF".;OFF: Отмена.
AF SET*2	ON: Автоматический поиск другой станции, транслирующей эту же программу в данной сети Radio Data System с более высоким качеством приема, если текущее качество приема является неудовлетворительным. ;OFF: Отмена.

*2 Только для источника FM.

AUX

Использование портативного аудиопроигрывателя

1 Подключите портативный аудиопроигрыватель (имеется в продаже).

Мини-стереоразъем 3,5 мм с разъемом в форме буквы "L" (имеется в продаже) Дополнительный входной разъем Портативный аудиопроигрыватель

2 Выберите [ON] для [AUX] в [SRC SELECT]. (→)
3 Нажмите кнопку ⏻/SOURCE для выбора источника AUX.
4 Включите портативный аудиопроигрыватель и начните воспроизведение.

Используйте мини-стереоразъем с 3 контактами для обеспечения оптимального качества выходного аудиосигнала.

BLUETOOTH®

С помощью этого устройства можно управлять устройствами Bluetooth.

Подключение микрофона

Задняя панель Входной разъем микрофона Микрофон (входит в комплект поставки) Настройка угла микрофона При необходимости закрепите с помощью зажимов шнура (не входят в комплект поставки).

Если во время телефонного разговора выключить устройство или отключить панель управления, соединение Bluetooth отключается. Продолжайте разговор с помощью мобильного телефона.

Поддерживаемые профили Bluetooth

- Hands-Free Profile — профиль громкой связи (HFP1.5)

• Advanced Audio Distribution Profile — профиль расширенного распространения звука (A2DP)
• Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением (AVRCP1.3)
• Object Push Profile — профиль пересылки объектов (OPP)
• Phonebook Access Profile — профиль доступа к телефонной книге (РВАР)
• Serial Port Profile — профиль последовательного порта (SPP)

Сопряжение устройства Bluetooth

При первом подключении устройства Bluetooth необходимо выполнить сопряжение устройств. После сопряжения устройство Bluetooth останется зарегистрированным в устройстве даже при сбросе его настроек.

• Всего можно зарегистрировать (выполнить сопряжение) до пяти устройств.
• Одновременно могут быть подключены не более двух телефонов Bluetooth и одно аудиоустройство Bluetooth.
• Данное устройство поддерживает SSP (Secure Simple Pairing).
• Некоторые устройства Bluetooth могут автоматически выполнять подключение после сопряжения. Подключите такое устройство вручную. Подробные сведения см. в руководстве устройства Bluetooth.

1 Для включения устройства нажмите ⏻ /SOURCE.
2 На устройстве Bluetooth найдите и выберите "JVC UNIT".

На дисплее мигает надпись "BT PAIRING". • Для некоторых устройств Bluetooth может потребоваться ввод персонального идентификационного кода (PIN) непосредственно после поиска.

3 В зависимости от прокручиваемых на экране данных выполните действие (A) или (B).

- Некоторые устройства Bluetooth могут иметь процедуру сопряжения, которая отличается от указанной ниже.

(A) "[Имя устройства]" → "XXXXXX" → "VOL - YES" → "BACK - NO"

- "XXXXXX" — это ключ доступа, состоящий из 6 цифр, который случайным образом формируется во время каждого сопряжения.

1 Убедитесь, что ключи доступа, отображающиеся на устройстве и устройстве Bluetooth, одинаковы.
2 Нажмите ручку регулировки громкости для подтверждения ключа доступа.
3 Используйте устройство Bluetooth для подтверждения ключа доступа.

(B) "[Имя устройства]" → "VOL - YES" → "BACK - NO"

1 Нажмите ручку регулировки громкости, чтобы запустить сопряжение.
2 • При прокрутке на экране сообщения "PAIRING" → "PIN 0000" введите PIN-код "0000" на устройстве Bluetooth. Перед сопряжением можно установить нужный PIN-код. (→13)

- Если отображается только сообщение "PAIRING", с помощью устройства Bluetooth подтвердите сопряжение.

При завершении сопряжения отображается надпись "PAIRING COMPLETED".

• "И" или "И" загорается при подключении мобильного телефона Bluetooth.
• " musical" —подсвечивается при подключении аудиопроигрывателя Bluetooth.

Режим проверки совместимости Bluetooth

Можно проверить подключение поддерживаемого профиля между устройством Bluetooth и данным устройством.

• Убедитесь в том, что никакое устройство Bluetooth не подключено.
  1 Нажмите и удерживайте нажатой кнопку

Отображается сообщение "BLUETOOTH"→ "CHECK MODE". На дисплее прокручивается сообщение "SEARCH NOW USING PHONE"→ "PIN IS 0000".

BLUETOOTH®

2 Найдите и выберите "JVC UNIT" на устройстве Bluetooth в течение 3 минут.

3 В зависимости от отображаемых на экране данных, выполните действие (A), (B) или (C).

(A) "PAIRING" "XXXXXX" (6-значный ключ доступа): Убедитесь, что на данном устройстве и устройстве Bluetooth отображается одинаковый ключ доступа, затем на устройстве Bluetooth подтвердите ключ доступа.
(B) "PAIRING" → "PIN IS 0000": Введите "0000" на устройстве Bluetooth.
(C) "PAIRING": Используйте устройство Bluetooth для подтверждения сопряжения.

После успешного выполнения сопряжения отображается сообщение "PAIRING OK" → "[Имя устройства]" и запускается проверка совместимости Bluetooth.

Если отобразится сообщение "CONNECT NOW USING PHONE", выполняя операции на устройстве Bluetooth, разрешите доступ к телефонной книге, чтобы продолжить.

Результаты подключения мигают на экране.

"PAIRING OK" и/или "H.FREE OK"*1 и/или "A.STREAM OK"*2 и/или "PBAP OK"*3 : Совместимо

*1 Совместимо с профилем громкой связи (HFP)
*2 Совместимо с профилем расширенного распространения звука (A2DP)
*3 Совместимо с профилем доступа к телефонной книге (РВАР)

Через 30 секунд отобразится сообщение "PAIRING DELETED", показывающее, что сопряжение было удалено, и устройство выйдет из режима проверки.

- Для отмены нажмите и удерживайте в нажатом положении ⏻/SOURCE, чтобы отключить питание, затем снова включите питание.

Мобильный телефон Bluetooth

Задача Необходимые действия
Прием вызова	Нажмитеили ручку регулировки громкости.На RM-RK52: Нажмите кнопку ▲/▼/◄/►.• Если для параметра [AUTO ANSWER] установлено выбранное время,устройство автоматически отвечает на входящий вызов.(41)
Отклонение входящеговызова	Нажмите и удерживайтеили ручку регулировки громкости.На RM-RK52: Нажмите и удерживайте нажатой кнопку ▲/▼/◄/►.
Завершение вызова	Нажмите и удерживайтеили ручку регулировки громкости.На RM-RK52: Нажмите и удерживайте нажатой кнопку ▲/▼/◄/►.
Включение иливыключение режимагромкой связи	Нажмите ручку регулировки громкости во время вызова.• Операции могут отличаться в зависимости от подключенного мобильноготелефона Bluetooth.
Настройка громкостителефона	Во время вызова поверните ручку регулировки громкости.Громкость телефона[00]-[50](По умолчанию:[15])• Эта настройка не влияет на уровень громкости других источников.
Переключение междудвумя подключеннымителефонами	Нажмите кнопку несколько раз.• Во время вызова не применимо.

Улучшение качества звучания во время вызова

Во время разговора по телефону....

1 Нажмите и удерживайте нажатой кнопку MENU.
2 Чтобы сделать выбор, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Нажмите MENU для выхода.

Для возврата к предыдущему параметру или иерархическому уровню нажмите кнопку ↗ T/P.

По умолчанию:XX

MIC LEVEL -20 — +08 (0): Чувствительность микрофона увеличивается с увеличением числа.

NOISE RDCT —05 ——20 (—10): Настраивайте уровень подавления шума, пока шум не будет минимальным во время телефонного разговора.

ECHO CANCEL 1 — 10 (4): Настраивайте задержку эхоподавления, пока эхо не будет минимальным во время телефонного разговора.

Операции в режиме Bluetooth

1 Нажмите для включения режима Bluetooth.
2 Чтобы сделать выбор, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Нажмите MENU для выхода.

Для возврата к предыдущему параметру или иерархическому уровню нажмите кнопку → T/P.

RECENT CALL	1 Нажмите ручку регулировки громкости для выбора имени или номера телефона.• “>” указывает на входящий вызов, “<” указывает на исходящий вызов, а “M” указывает на пропущенный вызов.• При отсутствии записей в журнале вызовов или номеров вызовов отображается сообщение “NO HISTORY”.2 Нажмите ручку регулировки громкости, чтобы выполнить вызов.
PHONEBOOK	1 Поверните ручку регулировки громкости для выбора имени, а затем нажмите ручку.2 Поверните ручку регулировки громкости для выбора номера телефона, а затем нажмите ее для вызова.• Если телефон поддерживает РВАР, при сопряжении телефонная книга подключенного телефона автоматически передается на устройство. Если телефон поддерживает РВАР, отображается надпись “SEND P.BOOK MANUALLY”. Перенесит телефонную книгу вручную. (⇒ 13, P.BOOK WAIT)• Данное устройство может отображать только неакцентированные буквы.(Акциентированные буквы, такие как “Ü”, будут отображаться как “Ü”.)• Если телефонная книга содержит много контактов, (⇒ 12, Выбор контакт по имени).
DIAL NUMBER	1 Поверните ручку регулировки громкости и выберите число (от 0 до 9) или символ (✗, #, +).2 Нажмите 1◀◀ / ▶▶1 для переноса позиции ввода.Повторяйте действия 2 до тех пор, пока не завершите ввод номера телефон 3 Нажмите ручку регулировки громкости, чтобы выполнить вызов.
VOICE	Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона. (Использование распознавания голоса)

SETTINGS		По умолчанию:XX
AUTO ANSWER	01 SEC — 30 SEC:Устройство автоматически отвечает на входящий вызов через выбранное время (секунды).;OFF:Отмена.
RING TONE IN UNIT:______ При поступлении входящего вызова/сообщения устройство воспроизводит звуковой сигнал уведомления.(Звуковой сигнал по умолчанию отличается в соответствии с сопряженным устройством.)CALL:Выбор предпочитаемого звукового сигнала (TONE 1 — 5) для входящих вызовов.MESSAGE:Выбор предпочитаемого звукового сигнала (TONE 1 — 5) для входящих текстовых сообщений.IN PHONE:Устройство использует звуковой сигнал подключенного устройства для уведомления о входящем вызове/сообщении. (Подключенный телефон подает звуковой сигнал, если он не поддерживает эту функцию.)
RING COLOR(для KD-R951BT)	COLOR01 —COLOR29 (COLOR 06):Цвет зоны дисплея изменится на выбранный цвет при входящем вызове или текстовом сообщении.;OFF:Отмена.
MSG NOTICE *	ON:Устройство воспроизводит звуковой сигнал и отображает сообщение "RCV MESSAGE", чтобы оповестить пользователя о входящем текстовом сообщении.;OFF:Отмена.

* Функционирование зависит от типа используемого телефона.

Уведомление о текстовом сообщении

Когда телефон получает текстовое сообщение, он воспроизводит сигнал и отображает на экране надпись "RCV MESSAGE".
- Читать, изменять или отправлять сообщения с помощью устройства нельзя.
- Чтобы удалить сообщение, нажмите любую кнопку.

Использование распознавания голоса

1 Нажмите и удерживайте нажатой кнопку / 🚗

Подключенный телефон (который был сопряжен раньше других) будет активирован. Однако, если подключено приоритетное устройство, при нажатии и удержании нажатой кнопки / ☐ будет активировано приоритетное устройство. (☐2, PRIORITY)

2 Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона.

• Поддерживаемые функции распознавания голоса зависят от телефона. Подробные сведения см. в руководстве подключенного телефона.
• Это устройство также поддерживает функцию интеллектуального личного помощника iPhone. РУССКИЙ

РУССКИЙ

BLUETOOTH®

Выбор контакта по имени

• Для быстрого поиска контактов можно ввести первый знак соответствующего контакта (A-Z, 0–9 и OTHERS).
• "OTHERS" отображается, если первый символ отличается от A-Z, 0-9.
  1 Нажмите для включения режима Bluetooth.
  2 Поверните ручку регулировки громкости для выбора элемента [PHONEBOOK], а затем нажмите ее.
  3 Нажмите 1▼/2▲ для выбора нужного знака.
  4 Поверните ручку регулировки громкости для выбора имени, а затем нажмите ручку.
  5 Поверните ручку регулировки громкости для выбора номера телефона, а затем нажмите ее для вызова.

Для возврата к предыдущему параметру или иерархическому уровню нажмите кнопку ↩ T/P.

Сохранение контакта в памяти

Сохранить можно до 6 контактов.

1 Нажмите для включения режима Bluetooth.
2 Поверните ручку регулировки громкости для выбора элемента [RECENT CALL], [PHONEBOOK] или [DIAL NUMBER], а затем нажмите ручку.
3 Поверните ручку регулировки громкости для выбора контакта или ввода номера телефона.

Если контакт выбран, нажмите ручку регулировки громкости для отображения номера телефона.

4 Нажмите и удерживайте нажатыми номерованные кнопки (1–6).

После сохранения контакта отображается сообщение "MEMORY P(выбранный запрограммированный номер)".

Чтобы удалить контакт из памяти, в действии 2 выберите [DIAL NUMBER] и сохраните пустой номер.

Выполнение вызова из памяти

1 Нажмите для включения режима Bluetooth.
2 Нажмите и удерживайте нажатыми номерованные кнопки (1-6).
3 Нажмите ручку регулировки громкости, чтобы выполнить вызов.

При отсутствии сохраненных в памяти контактов отображается сообщение "NO PRESET".

Удаление контакта

Не применимо для мобильных телефонов, поддерживающих РВАР.

1 Нажмите для включения режима Bluetooth.
2 Поверните ручку регулировки громкости для выбора элемента [RECENT CALL] или [PHONEBOOK], а затем нажмите ручку.
3 Поверните ручку регулировки громкости для выбора контакта или номера телефона.
4 Нажмите и удерживайте нажатой кнопку ⇌ T/P.
5 Поверните ручку регулировки громкости для выбора элемента [DELETE] или [DELETE ALL], а затем нажмите ручку. DELETE: Выбранное в действии 3 имя или номер телефона удаляются. DELETE ALL: Все имена или номера телефонов в выбранном в действии 2 меню удаляются.
6 Поверните ручку регулировки громкости для выбора [YES] или [NO], а затем нажмите ручку.

Настройки режима Bluetooth

1 Нажмите и удерживайте нажатой кнопку MENU.
2 Поверните ручку регулировки громкости для выбора элемента [BLUETOOTH], а затем нажмите ее.
3 Чтобы сделать выбор, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
4 Нажмите MENU для выхода.

Для возврата к предыдущему параметру или иерархическому уровню нажмите кнопку T/P.

По умолчанию: XX

PHONE	Выбор телефона или аудиоустройства для подключения или отключения.
AUDIO	"※" отображается перед именем устройства.
APPLICATION	Отображение имени подключенного телефона с помощью приложения JVC Smart Music Control ^1 . "※отображается перед именем устройства.
DELETE PAIR	1 Поверните ручку регулировки громкости для выбора удаляемого устройства, а затем нажмите ручку.2 Поверните ручку регулировки громкости для выбора [YES]или [NO], а затем нажмите ручку.
PRIORITY	Выбор устройства для подключения в качестве приоритетного устройства. "※отображается перед именем устройства, заданного в качестве приоритетного.• Если зарегистрированное устройство не обнаруживается, отображается сообщение "NO PAIR".

BLUETOOTH®

ЗВУКОВЫЕ НАСТРОЙКИ

P.BOOK WAIT*2	Копирует до 400 номеров из памяти телефонной книги подключенного телефона.
SET PINCODE (0000)	Изменение PIN-кода (до 6 цифр).1 Для выбора номера поверните ручку регулировки громкости.2 Нажмите ◄◀/▶▶1 для переноса позиции ввода.Повторяйте действия 2 до тех пор, пока не завершите ввод PIN-кода.3 Нажмите ручку регулировки громкости для подтверждения.
AUTO CNNCT ON	____: Устройство автоматически повторно подключается, когда устройство Bluetooth находится в зоне действия. ;OFF : Отмена.
INITIALIZE YES	: Инициализирует все настройки Bluetooth (включая сохраненное сопряжение, телефонную книгу и т. д.). ;NO: Отмена.
INFORMATION	MYBT NAME : Отображает имя устройства (JVC UNIT). ;MYADDRESS : Отображает адрес этого устройства.

*1 Функция JVC Smart Music Control предназначена для просмотра состояния приемника автомобиля JVC и выполнения простых операций управления на смартфонах Android.

Для получения сведений о работе функции JVC Smart Music Control посетите веб-сайт JVC: http://www.jvc.net/cs/car/.

*2 Выбор возможен, только когда подключенный телефон поддерживает профиль ОРР.

Аудиопроигрыватель Bluetooth

Функции и отображаемые элементы могут различаться в зависимости от их наличия на подключенном устройстве.

Задача	Необходимые действия
Воспроизведение	1 Нажмите кнопку /SOURCE для выбора источника BT AUDIO.2 Для начала воспроизведения включите аудиопроигрыватель Bluetooth.
Пауза или возобновление воспроизведения	Нажмите MENU (или на RM-RK52).
Выбор группы/ папки	Нажмите 1 /2 ▲ (или ▲/ на RM-RK52).
Переход назад или вперед	Нажмите / (или / на RM-RK52).
Перемотка назад или вперед	Нажмите и удерживайте нажатой кнопку / (или нажмите и удерживайте нажатой кнопку / на RM-RK52).
Воспроизведение в режиме повтора	Нажмите 4 □ несколько раз, чтобы сделать выбор. TRACK RPT, ALL RPT, RPT OFF
Воспроизведение в случайном порядке	Нажмите 3 □ несколько раз, чтобы сделать выбор. GROUP RND, ALL RND, RND OFF

1 Нажмите и удерживайте нажатой кнопку MENU.

2 Чтобы сделать выбор, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. Повторяйте действи2 до тех пор, пока не будет выбран необходимый элемент.

3 Нажмите MENU для выхода.

Для возврата к предыдущему параметру или иерархическому уровню нажмите кнопку → T/P.

По умолчанию: XX

EQ SETTING

EQ PRESET	FLAT/HARD ROCK / JAZZ /POP / R&B / TALK / USER1 / USER2 / VOCAL BOOST / BASS BOOST/CLASSICAL / DANCE : Выбор запрограммированного эквалайзера.
EASY EQПо умолчанию:00	1 USER1/ USER2 : Выберите запрограммированное имя.2 Настройте собственные параметры звука.(Для KD-R852BT /KD-R851BT)SUB.W *#: -08 -+08BASSLVL: -06 -+06MID LVL: -06 -+06TRELVL: -06 -+06(Для KD-R951BT)SUB.W *#: -08 -+08BASSLVL: -10 -+10MID LVL: -10 -+10TRELVL: -10 -+10

ЗВУКОВЫЕ НАСТРОЙКИ

PRO EQ(дляKD-R852BT /KD-R851BT)	1 USER1/ USER2: Выберите запрограммированное имя.2 BASS /MIDDLE/ TREBLE: Выберите тон звука.3 Настройте элементы звучания для выбранного тона звука.BASS Частота: 60/ 80/100/ 200 Hz По умолчанию:(80 Hz)Уровень: -06 – +06 (00)Q: Q1.0/Q1.25/Q1.5/Q2.0 (Q1.0)MIDDLE Частота: 0.5 /1.0/ 1.5/ 2.5 kHz По умолчанию:(00)Уровень: -06 –+06 (00)Q: Q0.75/ Q1.0/ Q1.25 (Q1.25)TREBLE Частота: 10.0 /12.5/15.0/ 17.5 kHz По умолчанию:10.0 kHz)Уровень: -06 –+06 (00)Q: Q FIX (Q FIX)
PRO EQ(дляKD-R951BT)	1 USER1/ USER2: Выберите запрограммированное имя.2 BASS /MID BASS / MID/ MID HIGH/ HIGH Выберите тон звука.3 Настройте элементы звучания для выбранного тона звука.BASS Частота: 63/ 80/ 100/125 Hz По умолчанию:(80 Hz)Уровень: -10 –+10 (00)Q: Q1.0/Q1.25/Q1.5/ Q2.0 (Q1.25)MID BASS Частота: 200/ 250/315/ 400 Hz По умолчанию:(00)Уровень: -10 –+10 (00)Q: Q1.0/Q1.25/Q1.5/ Q2.0 (Q1.25)MID Частота: 630/ 800 Hz/ 1.0/ 1.25 kHz По умолчанию:800 Hz)Уровень: -10 –+10 (00)Q: Q0.75/ Q1.0/ Q1.25/Q2.0 (Q1.0)MID HIGH Частота: 2.0/2.5/ 3.15/4.0 kHz По умолчанию:(00)Уровень: -10 –+10 (00)Q: Q0.75/ Q1.0/ Q1.25/Q2.0 (Q1.0)HIGH Частота: 6.3/8.0/ 10.0/ 12.5 kHz По умолчанию:(8.0 kHz)Уровень: -10 –+10 (00)Q: Q0.75/ Q1.0/ Q1.25/Q2.0 (Q1.0)
AUDIO
BASS BOOST	+01 / +02: Выбор предпочитаемого уровня подъема нижних частот. ;OFF: Отмена.
LOUD	01 / 02: Увеличение низких или высоких частот для получения хорошо сбалансированного звучания при низком уровне громкости. ;OFF: Отмена.

SUB.W LEVEL*1	-08 — +08 (00): Настройте уровень выходного сигнала низкочастотного динамика.
SUB.W*2	ON /OFF : Включение или выключение выходного сигнала низкочастотного динамика.
SUB.W LPF*1	THROUGH: Все сигналы передаются в низкочастотный динамик. ;LOW 55Hz / MID85Hz /HIGH 120Hz: Низкочастотный динамик воспроизводит аудиосигналы с частотами ниже 55 Гц/ 85 Гц/ 120 Гц.
HPF*3	OFF : Все сигналы передаются в передние или задние динамики. ;LOW 100Hz / MID120Hz / HIGH 150Hz Аудиосигналы с частотами ниже 100 Гц/ 120 Гц/ 150 Гц отсекаются от переднего и заднего динамиков.
FADER*4*5	R06 — F06 (00): Настройка выходного баланса передних и задних динамиков.
BALANCE*4	L06 — R06 (00): Настройка выходного баланса левых и правых динамиков.
VOL ADJUST	-05 — +05 (00): Программирование уровня громкости для каждого источника (в соответствии с уровнем громкости FM). Перед настройкой выберите источник, который необходимо настроить. (Текст "VOL ADJ FIX" отображается, если выбрано "FM".)
AMP GAIN	LOWPOWER : Ограничение максимального уровня громкости значением 30. (Если максимальная мощность динамика меньше 50 Вт, выберите эту настройку, чтобы предотвратить повреждение динамиков.) ;HIGH POWER: Максимальный уровень громкости — 50.
D.T.EXP(Digital Track Expander)	ON: Создание реалистичного звука путем компенсации высокочастотных компонентов и восстановления времени достижения максимального эффекта волны, которые были потеряны при аудиокомпрессии данных. ;OFF: Отмена.
L/O MODE*6	SUB.W / REAR: Выбор подключения задних динамиков или низкочастотного динамика к разъемам линейного выхода REAR/SW на задней панели устройства (через внешний усилитель).

*1 Для KD-R852BT /KD-R851BT: Отображается только в том случае, если для режима [L/O MODE] установлен параметр [SUB.W], [SUB.W] для которого в свою очередь установлено значение [ON].

*2 Для KD-R852BT /KD-R851BT: Отображается только в том случае, если параметр [L/O MODE] имеет значение [SUB.W].

*3 ДляKD-R951BT.

*4 Эта настройка не влияет на выходной сигнал сабвуфера.

*5 При использовании системы с двумя динамиками установите уровень сигнала в положение [00].

*6 ДляKD-R852BT /KD-R851BT.

НАСТРОЙКИ ДИСПЛЕЯ

KD-R852BT / KD-R851BTKD-R951BT

ALL ZONE ZONE 1 DISP ZONE ZONE 2

1 Нажмите и удерживайте нажатой кнопку MENU.

2 Чтобы сделать выбор, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.

Повторяйте действи2 до тех пор, пока не будет выбран необходимый элемент.

3 Нажмите MENU для выхода.

Для возврата к предыдущему параметру или иерархическому уровню нажмите кнопку

T/P.

По умолчанию: XX

DISPLAY

DIMMER	Выбор экрана и подсветка кнопок, настроенная в параметре [BRIGHTNESS].AUTO: Переключение между дневной и ночной настройками при выключении и включении фар автомобиля.*1;ON: Выбор ночной настройки.;OFF: Выбор дневной настройки.
BRIGHTNESS	Настройка яркости кнопок, дисплея и входного USB-разъема отдельно для дневного и ночного времени.1DAY/NIGHT: Выбор дневного или ночного времени.2Выбор зоны для настройки.(→Рисунок выше)3Задание уровня яркости (от00 до 31).(Поумолчан:KD-R951BT: DAY:31;NIGHT:11KD-R852BT/ KD-R851BT: BUTTON ZONE: DAY:25;NIGHT:09DISP ZONE: DAY:31;NIGHT:12)
SCROLL*2	ONCE: Однократная прокрутка отображаемой информации.;AUTO: Повторная прокрутка через 5-secундные интервалы.;OFF: Отмена.

*1 Необходимо подключение провода регулятора освещенности. (21)
*2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее.

COLOR(для KD-R951BT)
PRESET	Вы можете выбрать цвет отдельно для [ALL ZONE], [ZONE 1],[DISP ZONE] или [ZONE 2]. Для [ALL ZONE] вы также можете выбратьцветовую комбинацию.Цвет по умолчанию:ALL ZONE:[COLOR 06],ZONE 1:[COLOR 06],DISP ZONE:[COLOR 01],ZONE 2:[COLOR 27]1 Выбор зоны для настройки. (-Рисунок в левой колонке)2 Выберите цвет для выбранной зоны.· COLOR 01 – COLOR 29· USER: Отображается цвет, созданный вами для [DAY COLOR] или[NIGHT COLOR].· COLOR FLOW 01 –COLOR FLOW 03 : Цвет изменяется с разнойскоростью.· SPECTRUM' GROOVE / TECHNO/ EMOTION/RELAX/NIGHT SWEEP : Отображается выбранная цветовая комбинация.* (Доступно для выбора, только когда в действии 1выбрана опция[ALL ZONE].)* Если выбрана одна из этих цветовых комбинаций, цвет подсветки[ZONE 1], [DISP ZONE], [ZONE 2] изменяется на цвет по умолчанию.
DAY COLOR	Сохраните собственные дневные и ночные цвета для другой зоны.1 Выбор зоны для настройки. (-Рисунок в левой колонке)2 RED/ GREEN/ BLUEВыберите основной цвет.3 От 00 до 31: Выбор уровня.
NIGHT COLOR	Повторите действия 2 и 3для всех первичных цветов.· Настройка сохраняется в разделе [USER] меню [PRESET]· Если значении[00] выбрано для первичных цветов в зоне [DISP ZONE],на дисплее ничего не отображается.
COLOR GUIDE	ON Изменение подсветки кнопок, дисплея и входного USB-разъема привыполнении настроек в меню или в поиске списка. Цвет зоны дисплея будетавтоматически изменяться в зависимости от уровня громкости. ; OFF: Отмена.

Цвета [NIGHT COLOR] и [DAY COLOR] изменяется путем включения и выключения фар автомобиля.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

О дисках и аудиофайлах

- Данное устройство обеспечивает воспроизведение только следующих компакт-дисков:

• На данном приемнике возможно воспроизведение дисков с несколькими сеансами записи; однако, незавершенные сеансы будут пропускаться при воспроизведении.
• Диски, которые нельзя воспроизвести на данном устройстве:
• Диски некруглой формы.
• Диски, записанная поверхность которых окрашена, или диски со следами загрязнений.
• Записываемые диски, которые не были финализированы.
• Компакт-диск диаметром 8 см. Попытка вставки диска с помощью адаптера может привести к неисправности устройства.
• Воспроизведение DualDisc: Сторона диска DualDisc, отличная от DVD, не совместима со стандартом "Compact Disc Digital Audio". Поэтому не рекомендуется на данном устройстве использовать не-DVD сторону диска "DualDisc".
  • Воспроизводимые файлы:
• Расширения файла: MP3 (.mp3), WMA (.wma)
• Скорость передачи данных: МРЗ: 8 кбит/с — 320 кбит/с WMA: 32 кбит/с — 192 кбит/с

- Частота дискретизации: MP3: 48 кГц, 44,1 кГц, 32 кГц, 24 кГц, 22,05 кГц, 16 кГц, 12 кГц, 11,025 кГц, 8 кГц WMA: 8 кГц — 48 кГц

- Файлы с переменной скоростью в битах (VBR).

- Максимальное количество символов в имени файла/папки:

Зависит от используемого формата диска (включает 4 символа разрешения — <.mp3> или <.wma>).

• ISO 9660 Level 1 и 2: 32 символа
• Romeo: 32 символа
• Joliet: 32 символа
• Длинное имя файла Windows: 32 символа

Об устройствах USB

• Данное устройство может воспроизводить файлы MP3/WMA/WAV, сохраненные на запоминающем устройстве USB большой емкости.
• Запрещается подключать USB-носитель через USB-концентратор.
• Подключение кабеля, общая длина которого превышает 5 м, может привести к некорректному воспроизведению.
• Максимальное количество символов для следующих элементов ограничено:

-Именапапок:64символа

-Имена файлов:64символа

- Теги МРЗ: 64 символа

- Теги WMA: 64 символа

- Теги WAV: 64 символа

• Данное устройство может распознавать до 20 480 файлов, 999 папок (999 файлов в папке, включая папку без неподдерживаемых файлов) и 8 перархий.
• Это устройство не распознает устройства USB с номинальным напряжением, отличным от 5 В, и номинальным током свыше 1 А.

O6 iPod/iPhone

• Made for

• Просмотр видеофайлов в меню "Videos" в режиме [HEAD MODE] невозможен.
• Порядок отображения песен в меню выбора данного устройства может отличаться от порядка песен в проигрывателе iPod/iPhone.
• Если некоторые операции выполняются неправильно, посетите сайт: http://www.jvc.net/cs/car/.

О функции Bluetooth

• В зависимости от версии Bluetooth некоторые устройства Bluetooth не могут быть подключены к этому устройству.
• Устройство может не работать с некоторыми устройствами Bluetooth. Окружающая среда оказывает влияние на состояние сигнала.
• Дополнительные сведения о Bluetooth см. на следующем веб-сайте JVC: http://www.jvc.net/cs/car/.

O JVC Playlist Creator и JVC Music Control

• Данным устройством поддерживается приложение для JVC Playlist Creator и приложение Android™ JVC Music Control.
• Если с помощью JVC Playlist Creator или JVC Music Control в аудиофайл были добавлены данные о композиции, этот аудиофайл можно найти по жанру, исполнителю, альбому, списку воспроизведения и композиции.
• Приложения JVC Playlist Creator и JVC Music Control доступны на следующем веб-сайте: http://www.jvc.net/cs/car/.

Доступные кириллические символы

Допустимые символы

Отображение индикаторов

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Изменение отображаемой информации
Нажмите кнопку DISP несколько раз.

FM или AM	Название радиостанции (PS) ^41 —частота Типрограммы (PTY)* ^1*2 — Название ^1*2 → День/часы ▶ обратно к началу)* ^1 Только для FM-радиостанций системы передачи цифровой информации. ^*2 Если недоступно, отображается "NO PTY" / "NO TEXT".
CD или USB	Время воспроизведения — день/часы Название диска* ^3 — Название альбома/исполнитель ^44 —Название дорожкие* ^5 → Имя папки/файла ^65 ▶ обратно к началу)* ^3 Только для CD-DA: Если не записано, отображается "NO NAME". ^*4 Только для файлов MP3/WMA/WAV: Если не записано, отображается "NO NAME". ^*5 Если не записано, отображается "NO NAME". ^*6 Только для файлов MP3/WMA/WAV.
USB-IPOD	Время воспроизведения — день/часы Название альбома/исполнитель* ^7 →Название дорожкие* ^7 ▶ обратно к началу)* ^*7 Если не записано, отображается "NO NAME".
AUX	AUX — день/часы
BT AUDIO	Время воспроизведения — день/часы Название альбома/исполнитель* ^8 →Название дорожкие* ^85 ▶ обратно к началу)* ^*8 Если не записано, отображается "NO NAME".

УСТРАНЕНИЕ ПРОБЛЕМ

Симптомы Способы устранения

Звук не слышен. • Установите оптимальный уровень громкости.• Проверьте кабели и соединения.
Отображается надпись “MISWIRING CHK WIRING THEN RESET UNIT” /“WARNING CHK WIRING THEN RESET UNIT”, и операции выполнятьсяне могут.	Убедитесь, что выводы проводов динамика изопированы правильно, затем сбросьте устройство. Если проблема не устранена, обратитесь в ближайший центр обслуживания.
Источник нельзя выбрать.	Проверьте настрой[SRC SELECT]. (→4)
Слабый радиоприем. / Статические помехи при прослушивании радио.	• Плотно вставьте антенну.• Полностью выдвиньте антенну.
Правильные символы не отображаются.	Данное устройство может отображать только буквы верхнего регистра, цифры и ограниченное число символов. Устройство также может отображать буквы кириллицы верхнего регистра. (→6)
Поочередно появляются надписи“PLEASE” и “EJECT”.	Нажмите ▲ и вставьте диск правильно.
Отображается надпись “IN DISC”. Убедитесь в отсутствии блокирования загрузочного отсека при вставке диска.
Невозможно извлечь диск.	Нажмите и удерживайте кнопку ▲ для принудительного извлечения диска. Осторожно, не уроните диск во время извлечения.
Неправильный порядок воспроизведения.	Порядок воспроизведения определяется по имени файла (USB) или в порядке записи файлов (диск).
Время от начала воспроизведения неправильное.	Это зависит от прежнего процесса записи.
Отображается сообщение“NOT SUPPORT”, и дорожка пропускается.	Убедитесь в том, что дорожка имеет формат, поддерживаемый для воспроизведения. (→6)

УСТРАНЕНИЕ ПРОБЛЕМ

Симптомы Способы устранения

Текст "CANNOT PLAY" мигает и/илиподключенное устройство нельзяопределить.		• Убедитесь в том, что подключенное устройство совместимо с даннымустройством, и что формат файлов поддерживается.(16)
		• Повторно подключите устройство.
Продолжает мигать текст"READING".		• Не используйте многоуровневую иерархическую структуру и многопапок.
		• Перезагрузите диск или повторно подключите USB-устройство.
Проигрыватель iPod/iPhone невключается или не работает.		• Проверьте соединение между устройством и iPod/iPhone.
		• Отключите и перезагрузите iPod/iPhone с помощью аппаратнойперезагрузки.
Bluetooth ^a	Устройства Bluetooth необнаружены.	• Выполнить поиск с устройства Bluetooth еще раз.
		• Выполнить сброс устройства.(3)
	Сопряжениеневозможно.	• Удостоверьтесь, что введен одинаковый PIN-код на устройстве uts成就стве Bluetooth.
		• Удалите информацию о сопряжении с устройства и устройстваBluetooth, а затем выполните сопряжение еще раз.(9)
	Отображается надпись"PAIRING FULL".	Число зарегистрированных устройств уже достигло предела. Повторитепопытку после удаления неиспользуемого устройства.(12, DELETE PAIR)
	Отображается надпись"PLEASE WAIT".	Приемник выполняет подготовку к использованию функции Bluetooth.Если сообщение не исчезает, выключите и снова включите устройствопосле чего выполните повторное подключение устройства Bluetooth.
	Отображается надпись"BT DEVICE NOT FOUND".	Устройство не может найти зарегистрированные устройства Bluetoothво время выполнения [AUTO CNNCT]. Включите устройствоBluetooth и выполните подключение вручную.(13)
	Возникает эхо или шум.	• Отрегулируйте положение микрофона.(9)
		• Проверьте настройке[ECHO CANCEL].(10)
	Плохое качество звукателефона.	• Уменьшите расстояние между устройством и устройством Bluetooth.
		• Переместите автомобиль в место с более сильным уровнем сигналатовой сети.

Симптомы Способы устранения

Bluetooth ^6	Отображается надпись "NOT SUPPORT".	Подключенный телефон не поддерживает функцию распознавания голоса.
	Отображается надпись "ERROR". Попытайтесь выполнить операцию еще раз. Если снова отображается сообщение "ERROR", проверьте, поддерживает ли устройство запрашиваемую функцию.
	Нет ответа от устройства при попытке скопировать на него телефонную книгу.	Возможно, была предпринята попытка копирования таких же записей (которые уже присутствуют) на устройство. Нажмите DISP или T/P для выхода.
	Во время воспроизведения с помощью аудиопроигрывателя Bluetooth происходит прерывание звука.	Уменьшите расстояние между устройством и аудиопроигрывателем Bluetooth.Выключите и включите приемник, затем подключите устройство.Другие устройства Bluetooth могут пытаться подключиться к устройству.
	Не удается осуществить управление подключенным аудиопроигрывателем Bluetooth.	Проверьте, поддерживает ли подключенный аудиопроигрыватель Bluetooth профиль Audio/Video Remote Control Profile (AVRCP — профиль удаленного управления звуком и видеозображением). (См. инструкции к аудиопроигрывателю.)Отключите и подключите проигрыватель Bluetooth еще раз.
	Отображается надпись "H/W ERROR".	Выполните сброс приемника и повторите операцию. Если снова отображается сообщение "H/W ERROR", обратитесь в ближайший сервисный центр.
	Отображается надпись "BT ERROR PLS UPDATE".	Обновите встроенное программное обеспечение Bluetooth.( 4)

При повторном возникновении проблем сбросьте устройство. ( 3)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

TUNER	FM Диапазон частот 0т 87,5 мГц до 108,0 мГц (интервалом 50 кГц)
	Полезная чувствительность(отношение сигнал/шум = 26 дБ)	0,71 мкВ/75 Ом
	Пороговая чувствительность(ДИН отношение сигнал/шум = 46 дБ)	2,0 мкВ/75 Ом
	Частотная характеристика ( ± 3 дБ)	От 30 Гц до 15 кГц
	Отношение сигнал/шум (МОНО)	64 дБ
	Разделение стереозвука (1 кГц)	40 дБ
	AM Диапазон частот MW От 531 кГц до 1 611 кГц (интервалом 9 кГц)
		LW От 153 кГц до 279 кГц (интервалом 9 кГц)
	Полезная чувствительность(отношение сигнал/шум = 20 дБ)	MW 28,2 μВLW 50 μВ
Проигрыватель компакт-дисков	Лазерный диод	GaAlAs
	Цифровой фильтр 8-кратная дискретизация
	Скорость вращения дисковода	От 500 — 200 об/мин (CLV)
	Коэффициент детонации	Ниже измерительных возможностей
	Частотная характеристика ( ± 1 дБ)	20 Гц — 20 кГц
	Суммарное нелинейное искажение (1 кГц)	0,01 %
	Отношение сигнал/шум (1 кГц)	105 дБ
	Динамический диапазон	90 дБ
	Разделение каналов	85 дБ
	МРЗ-декодирование	В соответствии с аудиоуровнем-3 стандарта MPEG-1/2
	WMA-декодирование	Совместимо с Windows Media Audio
USB	USB-стандарт	USB 1.1, USB 2.0 (полноскоростной)
	Совместимые устройства	запоминающее устройство большой емкости
	Система файлов	FAT12/ 16/ 32
	Максимальный ток источника питания	5 В пост. тока—— 1 А
	МРЗ-декодирование	В соответствии с аудиоуровнем-3 стандарта MPEG-1/2
	WMA-декодирование	Совместимо с Windows Media Audio
	WAV-декодирование	Линейная импульсно-кодовая модуляция

Вспом.оборуд.	Частотная характеристика ( ± 3 дБ) 20 Гц — 20 кГц
	Максимальное напряжение на входе	KD-R951BT: 1 000 мВKD-R852BT / KD-R851BT: 1 200 мВ
	Полное сопротивление на входе 30 кОм
Bluetooth	Версия Bluetooth версии 2.1+EDR
	Диапазон частот 2,402 ГГц — 2,480 ГГц
	Выходная мощность Класс мощности 2: +4 дБм (МАКС.), 0 дБм (СРЕД.)
	Максимальный диапазон связи Луч обзора приблизительно 10 м
	Профиль HFP1.5 (Hands-Free Profile — профиль громкой связи),A2DP (Advanced Audio Distribution Profile — профильрасширенного распространения звука),AVRCP1.3 (Audio/Video Remote Control Profile — профильудаленного управления звуком и видеоизображением),OPP (Object Push Profile — профиль пересылкиобъектов), PBAP (Phonebook Access Profile — профильдоступа к телефонной книге), SPP (Serial Port Profile —профиль последовательного порта)
Звук	Максимальная выходная мощность 50 Вт × 4
	Выходная мощность(ДИН 45324, +В = 14,4 В)	30 Вт × 4
	Полное сопротивление катушкигромкоговорителя	От 4 Ом до 8 Ом
	Уровень/нагрузка предусилителя (CD)	KD-R951BT:нагрузка 4 800 мВ/10 кОмKD-R852BT / KD-R851BT:нагрузка 2 500 мВ/10 кОм
	Полное сопротивление выходапредусилителя	≤ 600 Ом
Общие характеристики	Рабочее напряжение 14,4 В (допустимо от 10,5 — 16 В)
	Максимальное текущее потребление 10 А
	Диапазон рабочих температур От 0°C до +40°C
	Установочные размеры (Ш × В × Г) 182 мм × 53 мм × 158 мм
	Вес 1,26 кг

Данные могут быть изменены без уведомления.

▲ Предупреждение

• Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.
• Не подключайте провод аккумулятора (жёптый) и провод высокого напряжения (красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.
• Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое замыкание.
• После установки обязательно заземлите данное устройство на корпус автомобиля.

Внимание

• В целях безопасности работа по подключению проводов и монтажу должна выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении некоторого времени после завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамиков ⊖ к корпусу машины, проводу заземления (чёрный) или параллельно.
• Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная мощность динамиков менее 50 Вт, измените значение параметра [AMP GAIN], чтобы не повредить динамики. (→14)

• Установите устройство под углом менее 30°.

• Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с напряжением 12 В постоянного тока и которая включается и выключается ключом зажигания.

• После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса автомобиля, после чего замените предохранитель на аналогичный новый.

Стандартная процедура

1 Извлеките ключ из замка зажигания, затем отсоедините разъем ⊖ автомобильного аккумулятора.
2 Правильно подключите провода.

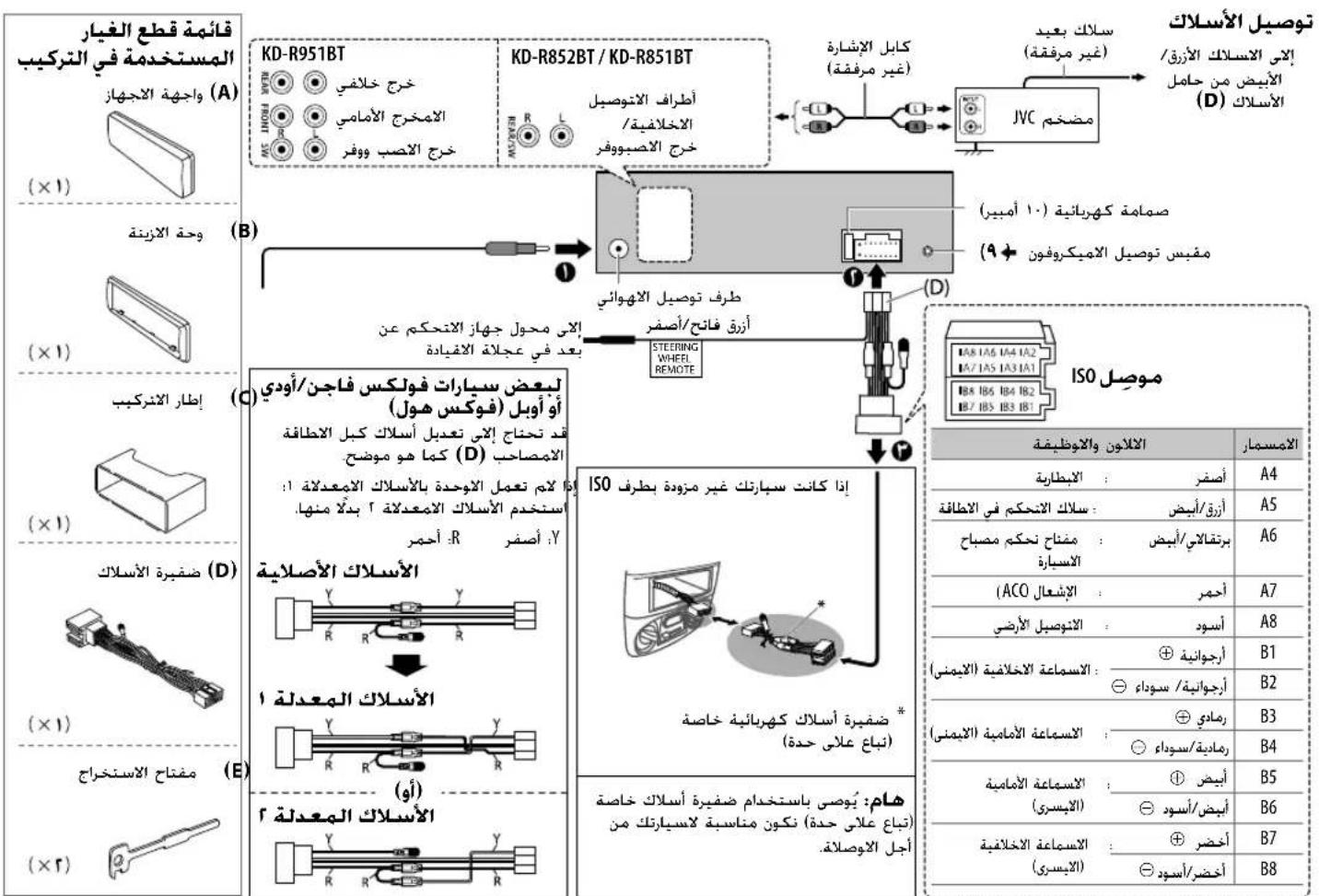

См. раздел "Подключение проводов". (→ 21)
3 Установите устройство в вашем автомобиле.

См. раздел "Установка устройства (установка в приборную панель)".

4 Подключите клемму ⊖ автомобильного аккумулятора.
5 Выполните сброс устройства. (→3)

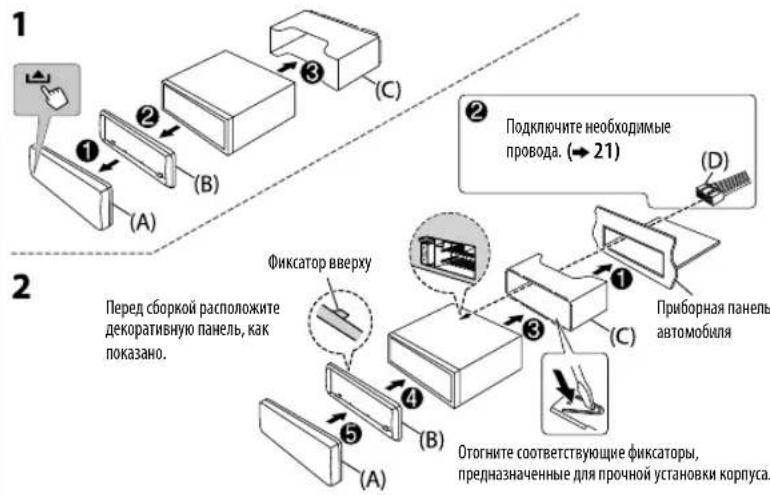

Установка устройства (установка в приборную панель)

При установке без посадочного корпуса

Используйте только специальные винты. Использование неподходящих винтов может привести к повреждению устройства.
Винты с плоской или полукруглой головкой (не входит в комплект поставки) M5 × 8 мм

Карман Скоба (не входит в комплект постарки)

Порядок извлечения устройства

Подключение проводов KD-R951BT KD-R852BT / KD-R851BT Выход заднего динамика Фронтальный выход Выход сабвуфера Выходные разъемы задних динамиков/низкочастотного динамика Кабель сигнала (не входит в комплект поставки) Дистанционный провод (не входит в комплект поставки) К синему/белому проводу жгута проводов (D) 1 2 3 Предохранитель (10 A) Входной разъем микрофона (●) Разъем для антенны К адаптеру дистанционного управления с руля Лампа синяя/жёлтая STEERING WHEEL REMOTE Разъем ISO Для некоторых автомобилей VW/Audi или Opel (Vauxhall) Возможно, потребуется изменить схему соединений для прилагаемого шнура питания (D), как показано на рисунке. Если устройство не включается при использовании измененной схемы соединений 1, используйте измененную схему соединений 2. Y: Жёлтый R: Красный Исходная схема соединений Измененная схема соединений 1 (или) Измененная схема соединений 2 Если в автомобиле ОТСУТСТВУЕТ разъем ISO * Особый жгут проводов (приобретается отдельно) ВАЖНО: Для подключения рекомендуется использовать особый жгут проводов, подходящий для конкретного автомобиля (приобретается отдельно). Контакт Цвет и функция A4 Жёлтый : Аккумулятор A5 Синий/белый : Управление питанием A6 Оранжевый/белый : Переключатель управления освещением автомобиля A7 Красный : Зажигание (ACC) A8 Чёрный : Заземляющее соединение (земля) B1 Фиолетовый ⊕ B2 Фиолетовый/ чёрный ⊖ Задний динамик (справа) B3 Серый ⊕ B4 Серый/чёрный ⊖ Передний динамик (справа) B5 Белый ⊕ B6 Белый/чёрный ⊖ Передний динамик (слева) B7 Зелёный ⊕ Задний динамик (слева)

Список деталей для установки

(A) Передняя панель

(B) Декоративная панель

(C) Посадочный корпус

(D) Жгут проводов

(E) Ключ для демонтажа
