РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DHU662BQ BOSCH

Руководство по эксплуатации

Kullanim Kilavuzu

Пайдалану ережесі

دليل الترآيب

DHU632CQ, DHU636CQ,

DHU665CQ, DHU662BQ,

LU16150Q

INDEX

EN

СОВЕТЫ И РЕКОМЕНДАЦИИ 7

ОБЩИЕ ПОЛОЖЕНИЯ - ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОСТИ 8

УСТАНОВКА....9

ЭКСПЛУАТАЦИЯ - ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 10

İÇERIKLER

TR

TAVSIYELER VE ÖNERILER....11

КЕЦЕСТЕР МЕН УСЫНЫСТАР 15

ЖАЛПЫ МЭЛИМЕТТЕР - КАУІПСІЗДІК ШАРАЛАРЫ......16

ПАЙДАЛАНУ 17

ПАЙДАЛАНУ - ТЕХНИКАЛЫК КУТИМ КОРСЕТУ ....18

هرس الف

SA

СОВЕТЫ И РЕКОМЕНДАЦИИ

Настоящее руководство по эксплуатации составлено для разных моделей прибора. Возможно, вы встретите в немописание отдельных комплектующих, не относящихся к модели Вашего прибора.

УСТАНОВКА

• Производитель отклоняет всякую ответственность за повреждения, вызванные неправильной и несоответствующей правилам установкой.
• Минимальное безопасное расстояние между плитой и вытяжкой должно быть 650 мм (некоторые модели могут быть установлены на меньшей высоте, см. разделы, посвященные габаритным размерам и установке прибора).
  • Проверить соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки.
• Для приборов класса I проверить, чтобы электрическая проводка в доме обеспечивала правильное заземление.
• Соединить выпряжку с дымоходом трубкой диаметром, равным или больше 120 мм. Длина трубки должна быть как можно меньше.

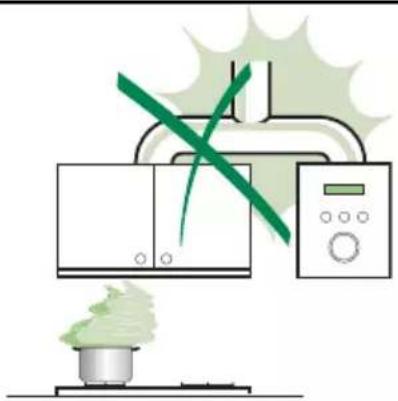

• Не соединять вытяжку с выпускными трубами дымов от процессов горения (котлы, камины и проч.).
• В случае если в помещении используются как вытяжка, так и приборы, не работающие на электроэнергии (например, газовые приборы), необходимо должным образом проветривать помещение. Если на кухне нет окна, сделать отверстие наружу из помещения, чтобы через него поступал свежий воздух. Для правильного и безопасного использования прибора максимальное разрежение в помещении не должно превышать 094 бара.
• В случае повреждения кабеля питания он должен быть заменен изготовителем или службой технического содействия во избежание возникновения опасных ситуаций.
• Если в инструкциях по установке газовой плиты сказано, что расстояние до вытяжки должно быть больше указанного выше, следует придерживаться предписанных размеров. Соблюдайте правила отведения отработанного воздуха.

ЭКСПЛУАТАЦИЯ

• Вытяжка спроектирована исключительно для бытового применения для уничтожения запахов от готовки.
• Никогда не допускать несоответствующего пользования выпяжкой.
  • Не оставлять открытое и сильное пламя под находящейся в работе вытяжкой.
• Обязательно регулировать пламя, чтобы оно не выходило за дно кастрюль.
  • Следить за работой фритюрниц: сильно нагретое масло может воспламениться.
• Не готовьте блюда фламбе под кухонной вытяжкой; опасность возникновения пожара.
• Запрещается пользоваться прибором людям (и детям) с ограниченными похинескими, сенсорными и умственными способностями, а также лицам, не обладающим опытом и необходимыми знаниями, без контроля и предварительного обучения пользованием прибора со стороны ответственных за их безопасность лиц.
  • Дети должны находиться под надзором взрослых и не играть с прибором.
  ВНИМАНИЕ! Детали, доступные для контакта, могут сильно нагреваться в случае пользования вытяжкой одновременно с приборами для приготовления пищи.

уход

• Прежде чем приступать к любой операции по уходу, отсоединить вытяжку от сети, вынув электрическую вилку или выключив главный выключатель.
• Производить тщательный и своевременный уход за фильтрами в рекомендуемые интервалы времени (Опасность покара).
  • Для уборки поверхностей вытяжки пользоваться влажной тряпкой и жидким нейтральным мылом.

Символ на изделиили на его упаковке указывает, чтооно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует быть в соответствующий пункт приеми электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия. Вы поможете предотратиль причинение окружающей среде и здоровью людей потенуального ущерба, который возможен, в противном случае, вследствие неподрбающего обращения с подробными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрелияделие.

Данная вытяжка предназначена для настенной установки над стоящей у стены плитой.

Вытяжка может использоваться во всасывающей модификации (выведение воздуха наружу), или в фильтрующей (внутренняя рециркуляция). Наилучшие результаты достигаются вытяжкой во всасывающей модификации, однако в зимний период года может иметь больший смысл использовать вытяжку в качестве фильтра для предупреждения потери тепла.

Установку рекомендуется выполнять силами специалиста при соблюдении всех предписаний компетентных органов по выпуску отводимого воздуха.

Производитель отклоняет всякую ответственность за убытки, вызванные неправильной и несоответствующей правилам установкой.

1 - ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОСТИ

1.1 - Не соединять вытяжку с выпускными трубами дымов от процессов горения (котлы, камины и проч.).
1.2 - Проверить, чтобы сетевое напряжение соответствовало напряжению, указанному на табличке внутри вытяжки.
1.3 - Подключить вытяжку к сети, установив двухполюсный выключатель с минимальным разведением контактов 3 мм.
1.4 - Для вытяжек с системой заземления проверить, чтобы бытовая электросеть обеспечивала бесперебойную работу прибора.
1.5 - Вытяжки категории II оснащены системой двойной изоляции; их нельзя подключать вилкой с заземлением, а простой двухполюсной вилкой.
1.6 - Минимальное безопасное расстояние между плитой и вытяжкой должно быть 65 см.
1.7 - Не готовить на открытом пламени под вытяжкой.
1.8 - Следить за работой фритюрниц: сильно нагретое масло может воспламениться.
1.9 - Прежде чем приступить к выполнению какой-либо операции по очистке или уходу, отключить прибор, для чего вынуть вилку из сети или нажать на главный выключатель.
1.10- В случае если в помещении используются как вытяжка, так и приборы, не работающие на электроэнергии (например, газовые приборы), необходимо должным образом проветривать помещение. Для правильной и безопасной эксплуатации прибора максимальное разрежение воздуха в помещении не должно превышать 0,04 мбар, при этом не происходит возврат отработавших газов.
1.11- Прибор следует установить так, чтобы был возможен доступ к электрической вилке.
1.12- В случае повреждения кабеля питания его следует заменить на новый или целиком на специальный комплект подключения, приобрести который можно у изготовителя или в обслуживающем центре.
1.13- Запрещается пользоваться прибором людям (и детям) с ограниченными психическими, сенсорными и умственными способностями, а также лицам, не обладающим опытом и необходимыми знаниями, без контроля и предварительного обучения пользованием прибора со стороны ответственных за их безопасность лиц.
1.14- Дети должны находиться под надзором взрослых и не играть с прибором.

2 - УСТАНОВКА

Некоторые системы установки предусматривают открытие и снятие всасывающей решетки.

2.1 - Открытие и снятие всасывающей решетки

Чтобы открыть решетку, сдвинуть к центру находящиеся в нижней части вытяжки бегунки. Вращаясь на двух задних штырях, решетка опустится.

Когда решетка открыта и находится в вертикальном положении, сдвинуть правый задний штырь вперед по боковой прорези, чтобы решетка вышла из положения.

2.2 - Установка под полкой

а - Полка с отверстиями: соединить вытяжку с полкой через сделанные в основании полки отверстия прилагаемыми в комплекте 4 винтами 4,2 x 44,4. Открывать решетку не обязательно.
b - Полка без отверстий:

b.1- Если к вытяжке прилагается кондуктор для сверления, придерживаться указанных на нем инструкций.
b.2- Если кондуктора нет, открыть решетку, приложить вытяжку к основанию полки и прикрутить ее изнутри полки винтами 3,5 x 16 (не входят в комплект).

2.3 - Настенная полка

a- При помощи кондуктора для сверления сделать в стене два отверстия ∅ 8 мм, вставить в них вкладыши и два винта 4,2 x 44,4, оставив 5 мм не ввинченными. Снять всасывающую решетку, повесить вытяжку за петли на указанные винты и затянуть винты до конца с внутренней стороны полки.
b - Если кондуктора нет, сделать 2 отверстия ∅ 8 мм (см. рис.) и вставить вкладыши и винты, действуя по пункту а.
с - При настенной установке при помощи скоб (дополнительно) придерживаться инструкций, приведенных на специальном прилагаемом кондукторе.
d - Соблюдать правило, указанное в пункте 1.6.

2.4 - Выбор модификации

а - Всасывающая

Открыть всасывающую решетку и установить рукоятку или указатель ручки в положение "всасывающая" в конце ее хода. Вынуть, если стоит, патрон на активированном угле; для этого открутить центральную рукоятку или медленно вращать патрон против часовой стрелки, чтобы рассоединить центральное штыковое соединение.

Соединить внешнюю трубу с фланцем ∅ 100 мм (или ∅ 120 мм в некоторых моделях), находящимся на верхнем или заднем выпускном отверстии, в зависимости от необходимости. В оставшееся свободное отверстие вставить заглушку. Строго соблюдать правило по пункту 1.1.

b - Фильтрующая

Открыть всасывающую решетку и установить рукоятку или указатель ручки в положение "фильтрующая" в конце ее хода. Установить патрон на активированном угле на опору двигателя при помощи центральной металлической рукоятки или медленно вращать патрон по часовой стрелке, чтобы защелкнуть центральное боковое соединение. Внешняя труба, если есть, может быть присоединена.

2.5 - Электрическое подключение и функциональная проверка

1 - Необходимо тщательно соблюдать предупреждения по безопасности пунктов 1.2, 1.3, 1.4 и 1.5 раздела 1.
2 - Выполнив электрическое подключение, проверить работу освещения, включение двигателя и смену скорости работы.

3 - ДЕЙСТВИЕ

3.1 - Выключатели управляют включением вытяжки, регулировкой скорости работы двигателя и освещением плиты. Для наилучшей работы прибора рекомендуется открыть козырек и настроить двигатель на высокую скорость в случае большой концентрации запаха и дыма готовки, а для тихой и экономичной смены воздуха на кухне отрегулировать скорость на среднюю или низкую. Следует привести вытяжку в работу в начале процесса готовки и оставить ее включенной еще в течение нескольких минут после завершения приготовления пищи.

3.2 - Строго соблюдать предупреждения по пунктам 1.7 и 1.8.

4 - УХОД И ОЧИСТКА

Хороший уход обеспечивает высокое качество работы и длительный срок службы вытяжки.

ВНИМАНИЕ: Скопление жира внутри фильтра не только снижает качество действия прибора, но и может создать опасность пожара. Поэтому рекомендуется тщательно придерживаться приведенных ниже инструкций.

4.1 - Противожировой фильтр

Данный фильтр механического действия удерживает частицы жира.

Стоит он внутри всасывающей решетки.

Для ухода за фильтром действовать следующим образом:

а-Общие положения: независимо от типа фильтра, чтобы вынуть его, открыть решетку и снять специальные металлические стопоры.

b-Тонкий одноразовый фильтр (толщина примерно 1 мм):

Такой фильтр мыть нельзя, следует менять его в среднем раз в 2 месяца. Если на фильтре имеются химические индикаторы насыщения, менять его, когда:

b.1 - Фиолетовый цвет видных снаружи точек распространился по всей поверхности фильтра.

b.2 - Красный цвет внутренних полос, который обычно не виден, становится виден снаружи.

с-Металлический многослойный фильтр: его следует мыть в среднем 1 раз в месяц в воде с обычным моющим составом или в посудомоечной машине. До установки как следует просушить.

4.2 - Фильтр на активном угле

Химический фильтр, удерживающий запахи в фильтрующей вытяжке. Чтобы вынуть фильтр, открыть решетку и открутить центральную металлическую рукоятку или слегка повернуть фильтр против часовой стрелки, чтобы рассоединить центральное штыковое соединение. Для установки выполнить операции в обратном порядке. Для качественной работы фильтра менять его примерно каждые 3 месяца.

4.3 - Освещение

Если не горит или перестает гореть лампочка, открыть всасывающую решетку и проверить, чтобы лампочка была хорошо ввинчена в гнездо. При необходимости заменить лампочку на новую такого же типа и мощности.

4.4 - Очистка

Очищать вытяжку снаружи теплой водой с нейтральным жидким моющим составом; не пользоваться для этого растворителями, спиртом и абразивными веществами.

При выполнении всех операций с пункта 4.1 по пункт 4.4 и, особенно по пункту 4.3, соблюдать предупреждение пункта 1.9.

ТЕХНИКАЛЫК КУТИМ КОРСЕТУ

4 - ТЕХНИКАЛЫК КЫЗМЕТ КОРСЕТУ ЖЭ НЕ ТАЗАРТУ
