Тип продукта	Вытяжка
Бренд	Bosch
Модель	DLN53AA50B
Тип установки	Настенная (дымоход)
Ширина	90 см
Высота (мин-макс)	60 - 130 см
Глубина	50 см
Вес нетто	15 кг
Электропитание	220-240 В, 50 Гц
Мощность двигателя	220 Вт
Макс. скорость вытяжки (с воздуховодом)	620 м³/ч
Макс. уровень шума (с воздуховодом)	65 дБ
Класс энергоэффективности	A
Управление	Электронное сенсорное
Количество скоростей	3 скорости вентилятора
Освещение	2 x 3 Вт LED
Тип жирового фильтра	Алюминиевый моющийся
Опция угольного фильтра	Да (для рециркуляции)
Диаметр воздуховода	150 мм
Комплект рециркуляции	Доступен отдельно
Гарантия	2 года

Часто задаваемые вопросы - DLN53AA50B BOSCH

Какова рекомендуемая высота установки вытяжки Bosch DLN53AA50B?

Для оптимальной работы устанавливайте вытяжку на высоте 65-75 см над электрическими варочными панелями и 75-85 см над газовыми. Точные размеры смотрите в руководстве.

Можно ли использовать DLN53AA50B в режиме рециркуляции?

Да, можно использовать в режиме рециркуляции с дополнительным угольным фильтром (продается отдельно). Заменяйте фильтр каждые 6-12 месяцев.

Как чистить жировые фильтры?

Алюминиевые жировые фильтры можно мыть в посудомоечной машине. Снимите их и мойте при температуре не выше 65°C. Для ручной мойки используйте горячую воду и мягкое моющее средство. Перед установкой убедитесь, что фильтры полностью высохли.

Какой тип освещения используется в вытяжке?

Вытяжка оснащена двумя светодиодными лампами по 3 Вт. Они обеспечивают яркое и энергоэффективное освещение для приготовления пищи. При необходимости замены обращайтесь в сервисный центр Bosch.

Совместима ли вытяжка с пультом дистанционного управления?

Нет, DLN53AA50B не поставляется с пультом. Управление осуществляется с помощью электронных сенсорных кнопок на передней панели.

Каков уровень шума на максимальной скорости?

На максимальной скорости в режиме отвода воздуха уровень шума составляет примерно 65 дБ, что сравнимо с обычным разговором.

Как часто нужно заменять угольный фильтр?

При использовании режима рециркуляции заменяйте угольный фильтр каждые 6-12 месяцев в зависимости от интенсивности использования. Насыщенный фильтр снижает производительность.

Какова скорость вытяжки этой вытяжки?

Максимальная скорость вытяжки в режиме отвода воздуха составляет 620 м³/ч, эффективна для кухонь до 20 м². Используйте режим усиления для интенсивного приготовления.

Могу ли я установить вытяжку самостоятельно?

Установка должна выполняться квалифицированным специалистом для обеспечения правильного электрического подключения и надежного крепления. Подробные инструкции смотрите в руководстве пользователя.

Каков класс энергоэффективности DLN53AA50B?

Вытяжка имеет класс энергоэффективности A, что указывает на высокую эффективность и низкое энергопотребление.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DLN53AA50B BOSCH

[ru] Правила пользования Вытяжка 20

Απορροφητήρας

Применение по назначению .....20

Важные правила техники безопасности.....21

Охрана окружающей среды.....23

Экономия электроэнергии 23

Правильная утилизация упаковки.... 23

Режимы работы....23

Режим отвода воздуха.... 23

Режим рециркуляции 23

Знакомство с прибором....24

Панель управления 24

Принадлежности....24

Специальные принадлежности ..... 24

Управление бытовым прибором.....25

Включение и выключение прибора ..... 25

Подсветка 25

Чистка и техническое обслуживание .....25

Чистящие средства 25

Снятие и установка фильтров 26

Что делать в случае неисправности? .....27

Таблица неисправностей.... 27

Служба сервиса....28

Более подробную информацию о продукции, принадлежностях, запасных частях и службе сервиса можно найти на официальном сайте www.bosch-home.com и на сайте интернет-магазин www.bosch-eshop.com

Применение по назначению

Внимательно прочитайте данное руководство. Оно поможет вам научиться правильно и безопасно пользоваться прибором. Сохраняйте руководство по эксплуатации и инструкцию по монтажу для дальнейшего использования или для передачи новому владельцу.

Безопасность эксплуатации гарантируется только при квалифицированной сборке с соблюдением инструкции по монтажу. За безупречность функционирования ответственность несёт монтёр.

Этот прибор предназначен только для домашнего использования. Прибор не предназначен для эксплуатации вне дома. Следите за прибором во время его работы. Производитель не несёт ответственности за повреждения, возникшие в результате использования не по назначению или неправильного обслуживания.

Данный прибор предназначен для использования на высоте не более 2000 м над уровнем моря.

Дети до 8 лет, лица с ограниченными физическими, умственными и психическими возможностями, а также лица, не обладающие достаточными знаниями о приборе, могут использовать прибор только под присмотром лиц, ответенных за их безопасность, или после подробного инструктажа и осознания всех опасностей, связанных с эксплуатацией прибора.

Детям не разрешается играть с прибором. Очистка и обслуживание прибора не должны производиться детьми, это допустимо, только если они старше 15 лет и их контролируют взрослые.

Не допускайте детей младше 8 лет к прибору и его сетевому проводу.

Распакуйте и осмотрите прибор. Не подключайте прибор, если он был поврежден во время транспортировки.

Этот прибор не предназначен для использования с внешним таймером или пультом управления.

Важные правила техники безопасности

⚠️ Предупреждение – Опасность удушья! Упаковочный материал представляет опасность для детей. Никогда не позволяйте детям играть с упаковочным материалом.

⚠ Предупреждение – Опасно для жизни! Втянутые обратно отработавшие газы могут стать причиной отравления. Всегда обеспечивайте приток достаточного количества воздуха, если прибор и источник пламени с подводом воздуха из помещения работают одновременно в режиме отвода воздуха.

Источники пламени с подводом воздуха из помещения (например, работающие на газе, жидком топливе, дровах или угле нагреватели, проточные водонагреватели, бойлеры) получают воздух для сжигания топлива из помещения, где они установлены, а отработавшие газы отходят через вытяжную систему (например, вытяжную трубу) из помещения на улицу. Во время работы вытяжки из кухни и располагающихся рядом помещений удаляется воздух и вследствие недостаточного количества воздуха возникает понижение давления. Ядовитые газы из вытяжной трубы или вытяжного короба втягиваются обратно в жилые помещения.

• Поэтому всегда следует заботиться о достаточном притоке воздуха.
• Сам стенной короб системы притока/отвода воздуха не обеспечивает гарантию соблюдения предельной величины.
  Для безопасной эксплуатации понижение давления в помещении, где установлен источник пламени, не должно быть выше 4 Па (0,04 мбар). Это может быть достигнуто, если требуемый для сжигания воздух будет поступать через незакрываемые отверстия, например, в дверях, окнах, с помощью стенного короба

системы притока/отвода воздуха или иных технических мероприятий.

В любой ситуации обращайтесь за советом к компетентному лицу, ответственному за эксплуатацию и очистку труб, способному оценить вентиляционную систему всего дома и предложить Вам решение по принятию соответствующих мер. Если вытяжка работает исключительно в режиме циркуляции воздуха, то эксплуатация возможна без ограничений.

⚠ Предупреждение – Опасность возгорания!!

Отложения жира в жироулавливающем фильтре могут вспыхнуть.
Никогда не используйте прибор без жироулавливающего фильтра.
Отложения жира в жироулавливающем фильтре могут вспыхнуть. Никогда не работайте с открытым пламенем рядом с прибором (например, фламбирование). Прибор можно устанавливать вблизи источника для сжигания твёрдого топлива (например, дрова или уголь), если предусмотрена цельная несъёмная защитная панель. Не должно быть разлетающихся искр.
■ Горячее растительное масло или жир легко воспламеняются. Не оставляйте без присмотра горячее масло или жир. Никогда не тущите огонь водой. Выключите конфорку. Пламя можно осторожно погасить крышкой, пламягасящим покрывалом или подобными предметами.
Включённая газовая конфорка, если на ней не установлена посуда, производит очень много тепла. Расположенная над ней вентиляционная установка может быть повреждена или воспламениться. Включайте газовую конфорку только при установленной посуде.

Очищайте жироулавливающий фильтр как минимум каждый месяц.

• При одновременной эксплуатации нескольких газовых конфорок производится очень много тепла. Расположенная сверху вентиляционная установка может быть повреждена или воспламениться. Две газовые конфорки не должны работать одновременно с высоким пламенем дольше 15 минут. Мощность одной горелки Wok (более 5 кВт) соответствует мощности двух газовых горелок.

⚠ Предупреждение – Опасность ожога!

В процессе эксплуатации открытые для доступа детали прибора сильно нагреваются. Не прикасайтесь к раскалённым деталям. Не подпускайте детей близко.

⚠ Предупреждение – Опасность травмирования!

Некоторые детали внутри прибора имеют острые кромки. Используйте защитные перчатки.
- Поставленные на прибор предметы могут упасть. Не ставьте предметы на прибор.
Свет от светодиодных элементов очень яркий и может травмировать глаза (группа риска 1). Не смотрите на включённые светодиодные элементы дольше 100 секунд.

⚠ Предупреждение – Опасность удара током!

■ Неисправный прибор может быть причиной поражения током. Никогда не включайте неисправный прибор. Выньте из розетки вилку сетевого провода или выключите предохранитель в блоке предохранителей. Вызовите специалиста сервисной службы.
- При неквалифицированном ремонте прибор может стать источником опасности. Любые ремонтные работы и замена проводов и труб должны выполняться только специалистами сервисной службы, прошедшими специальное обучение. Если прибор неисправен, выньте вилку сетевого провода из розетки или отключите предохранитель в блоке предохранителей. Вызовите специалиста сервисной службы.
■ Проникающая влага может привести к удару электрическим током. Не используйте очиститель высокого давления или пароструйные очистители.

Причины повреждений

Внимание!

Опасность повреждения в результате коррозии. Во избежание образования конденсата всегда включайте прибор при приготовлении продукта. Конденсатная вода может стать причиной повреждения, вызванного коррозией.

Чтобы предотвратить перегрузку оставшихся ламп, неисправные лампы следует немедленно заменить.

Опасность повреждения электроники вследствие проникшей влаги. Никогда не чистите элементы управления влажной тряпкой.

Повреждение поверхностей вследствие неправильной очистки. Очищайте поверхности из нержавеющей стали только в направлении шлифования. Не используйте чистящие средства для стальных поверхностей для элементов управления.

Повреждение поверхностей вследствие применения едких или абразивных чистящих средств. Не используйте едкие или абразивные чистящие средства.

Опасность повреждения вследствие возврата конденсата. Установите канал для отвода воздуха чуть ниже прибора (уклон 1°).

Охрана окружающей среды

Ваш новый прибор отличается особенной эффективностью энергопотребления. В этом разделе вы найдёте ряд рекомендаций, как при эксплуатации прибора сэкономить ещё больше энергии и как правильно утилизировать прибор.

Экономия электроэнергии

Во время приготовления позаботьтесь о достаточном притоке воздуха, чтобы обеспечить эффективную и бесшумную работу вытяжки.
- Настройте режим работы вентилятора в зависимости от интенсивности испарений. Включайте интенсивный режим только при необходимости. Пониженный режим работы вентилятора способствует снижению расхода электроэнергии.
При высокой интенсивности испарений заранее выбирайте повышенный режим работы вентилятора. При значительном скоплении испарений в кухне потребуется более длительное использование вытяжки.
■ Выключите вытяжку, если не предполагается её дальнейшее использование.
■ Выключите подсветку, если не предполагается её дальнейшее использование.
■ Следует очищать и менять фильтр с указанной периодичностью в целях повышения эффективности работы системы вентиляции и предотвращения опасности возникновения пожара.
Установите крышку, чтобы уменьшить количество испарений и конденсата.

Правильная утилизация упаковки

Утилизируйте упаковку с соблюдением правил экологической безопасности.

Данный прибор имеет отметку о соответствии европейским нормам 2012/19/EU утилизации электрических и электронных приборов (waste electrical and electronic equipment - WEEE). Данные нормы определяют действующие на территории Евросоюза правила возврата и утилизации старых приборов.

Режимы работы

Режим отвода воздуха

Втянутый воздух очищается жироулавливающим фильтром и подаётся по системе труб наружу.

Указание: Нельзя выводить воздух через вытяжную трубу, используемую для вывода отработавших газов приборов, сжигающих газы и другое топливо (это не относится к устройствам с циркуляцией воздуха).

• Если вытяжной воздух выходит в неиспользуемую дымовую трубу, следует получить разрешение у компетентного лица, ответственного за эксплуатацию и очистку труб.
• Если вытяжной воздух отводится через наружную стену, в кладке следует использовать телескопический блок.

Режим рециркуляции

Всасываемый воздух проходит через жироулавливающие фильтры и фильтр с активированным углём и очищенным выводится обратно в кухню.

Указание: Для связывания неприятных запахов в режиме рециркуляции необходим фильтр с активированным углём. Информацию о различных вариантах использования прибора в режиме рециркуляции можно получить из проспектов или у дилера. Необходимые для этого принадлежности можно приобрести в специализированном магазине, сервисной службе или Интернет-магазине.

Знакомство с прибором

Эта глава поможет вам лучше узнать ваш новый прибор и получить информацию о принадлежностях.

1 Панель управления
2 Подсветка
3 Металлический жироулавливающий фильтр

Панель управления

Символ	Настройка	Пояснение
	0	Выключение вентилятора
	1	Включение режима вентилятора 1
	2	Включение режима вентилятора 2
	3	Включение режима вентилятора 3
	0	Выключение подсветки
	1	Включение подсветки

Принадлежности

Специальные принадлежности

Принадлежность Номер для заказа

Фильтр с активированным углём (запасной фильтр) DWZOINOAO

Набор принадлежностей для режима циркуляции воздуха (первоначальное оснащение) DWZOINOTO

Управление бытовым прибором

Указание: Включайте вытяжку вначале приготовления пищи и выключайте лишь спустя несколько минут после окончания приготовления. Таким образом, кухонные испарения наиболее эффективно устраняются.

Включение и выключение прибора

Включение прибора

Установите ползунковый регулятор в положение 1.

Установка уровня мощности

Установите ползунковый регулятор в положение 1, 2 или 3.

Выключение прибора

Установите ползунковый регулятор в положение 0.

Подсветка

Подсветку можно включать и выключать независимо от системы вентиляции.

Установите ползунковый регулятор в положение 1.

Чистка и техническое обслуживание

⚠️ Предупреждение – Опасность ожога!

Во время работы прибор сильно нагревается. Перед очисткой дайте прибору остыть.

⚠️ Предупреждение – Опасность удара током!

Проникшая в прибор влага может стать причиной удара током. Очищайте прибор только влажной салфеткой. Перед выполнением очистки выньте вилку сетевого кабеля из розетки или отключите предохранитель в блоке предохранителей.

⚠️ Предупреждение – Опасность удара током!

Проникающая влага может привести к удару электрическим током. Не используйте очиститель высокого давления или пароструйные очистители.

Чистящие средства

Во избежание повреждения различных поверхностей в результате применения неподходящих чистящих средств следуйте указаниям в таблице. Не используйте

■ едкие или абразивные чистящие средства,
- чистящие средства, содержащие большой процент спирта,
■ жёсткие мочалки или губки,
- очистители высокого давления или пароструйные очистители.

Новые губки для мытья посуды тщательно вымойте перед использованием.

Соблюдайте все указания и предупреждения, касающиеся чистящих средств.

Зона очистки Чистящее средство

Нержавеющая сталь	Горячий мыльный раствор:очистите с помощью мягкой тряпочки, а затем вытрите досуха.Очищайте поверхности из нержавеющей стали только в направлении шлифования.Специальные средства для ухода за металлическими изделиями можно приобрести в сервисной службе или в специализированном магазине. Средство следует наносить тонким слоем с помощью мягкой тряпочки.
Лакированные поверхности	Горячий мыльный раствор:очистите с помощью влажной тряпочки, а затем вытрите насухо.Не используйте чистящие средства для стальных поверхностей.
Алюминий и пластмасса	Средство для очистки стёкол:очистите с помощью мягкой тряпочки.
Зона очистки Чистящее средство
Стекло	Средство для очистки стёкол:очистите с помощью мягкой тряпочки. Не используйте скребок для стеклянных поверхностей.
Элементы управления	Горячий мыльный раствор:очистите с помощью влажной тряпочки, а затем вытрите насухо.Опасность поражения электрическим током вследствие проникшей влаги.Опасность повреждения электроники вследствие проникшей влаги. Никогда не чистите элементы управления влажной салфеткой.Не используйте чистящие средства для стальных поверхностей.

Снятие и установка фильтров

Для обеспечения должного качества улавливания запахов и жира необходимо регулярно проводить техническое обслуживание фильтров.

Металлические жироулавливающие фильтры

Очистку металлических жироулавливающих фильтров надлежит производить через каждые 30 часов эксплуатации, однако не реже чем один раз в месяц.

⚠️ Предупреждение – Опасность возгорания!!

Отложения жира в жироулавливающем фильтре могут вспыхнуть.

Очищайте жироулавливающий фильтр как минимум каждый месяц.

Никогда не используйте прибор без жироулавливающего фильтра.

Снятие металлического жироулавливающего фильтра

Жир, содержащийся в кухонном чаде, фильтруется при помощи металлических жироулавливающих фильтров. Для обеспечения оптимального выполнения функции очистку фильтров надлежит производить не реже чем один раз в месяц.

1. Откройте фиксатор металлических жироулавливающих фильтров и извлеките фильтры из крепления,

Указания

• придерживая их другой рукой. Проследите за тем, чтобы металлический жироулавливающий фильтр не упал, повредив при этом варочную панель.

• Жир может собираться под фильтром. Держите фильтр горизонтально, чтобы избежать стекания жира.

• Очистите металлический жироулавливающий фильтр.

• Очистите прибор изнутри.

Чистка металлических жироулавливающих фильтров

Указания

■ Не используйте для чистки никаких сильнодействующих, кислото-или щелочесодержащих чистящих о
При чистке металлических жироулавливающих фильтров протрите также влажной тканью крепления фильтров в приборе.
■ Металлические жироулавливающие фильтры можно мыть в посудомоечной машине или вручную.

Вручную:

Указание: Для особенно стойких загрязнений можно воспользоваться специальным жирорастворяющим средством. Это средство можно заказать в магазине в Интернете.

Замочите металлические жироулавливающие фильтры в горячем растворе моющего средства для посуды.
Почистите фильтры щеткой и затем тщательно промойте их в чистой воде.
■ Дайте стечь воде с фильтров.

В посудомоечной машине:

Указание: После мытья в посудомоечной машине не исключено незначительное изменение цвета фильтров. Это не влияет на функционирование металлических жироулавливающих фильтров.

■ Сильно загрязненные жиром металлические фильтры не следует мыть вместе с посудой.
Фильтры следует свободно разместить в посудомоечной машине. Их нельзя защемлять посудой.

Установка металлического жироулавливающего фильтра

1. Установите металлические жироулавливающие фильтры.
2. Откиньте металлические жироулавливающие фильтры вверх и защёлкните фиксатор.

Указание: Проверьте, надёжно ли защёлкнулся фиксатор фильтров.

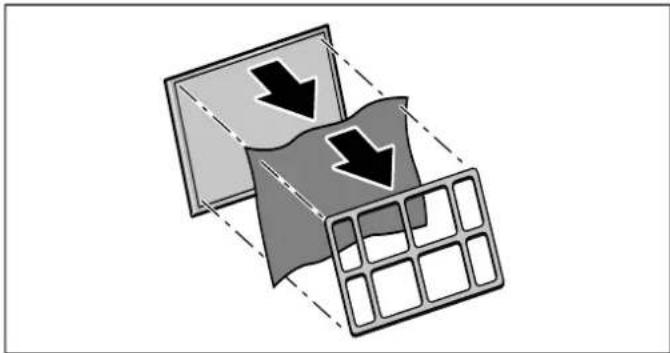

Фильтры с активированным углём (только в режиме циркуляции воздуха)

Чтобы обеспечить надлежащий уровень нейтрализации запахов, следует регулярно проводить техническое обслуживание фильтров.

Замена фильтров с активированным углём должна производиться не реже, чем 3 раз в месяц.

Указания

Фильтры с активированным углём не входят в комплект поставки. Фильтры с активированным углём можно приобрести в специализированном магазине, сервисной службе или интернет-магазине.
■ Фильтры с активированным углём не подлежат очистке и повторному использованию.
- Используйте только оригинальные фильтры. Это обеспечит их оптимальную эффективность.

Снятие фильтра с активированным углём (только в режиме циркуляции воздуха)

Фильтры с активированным углём устраняют неприятные запахи кухонного чада. Они используются только в режиме циркуляции воздуха.

1. Снимите металлический жироулавливающий фильтр.
2. Удалите решётку и металлический жироулавливающий фильтр.

Установка фильтра с активированным углём

1. Установите фильтр с активированным углём на металлический жироулавливающий фильтр.
2. Зафиксируйте фильтр с активированным углём с решёткой.

Что делать в случае неисправности?

Обычно, возникающие неисправности могут устраняться собственными силами Прежде чем обращаться в службу сервиса, выполните нижеследующие указания

Предупреждение – Опасность удара током!

При неквалифицированном ремонте прибор может стать источником опасности. Любые ремонтные работы и замена проводов и труб должны выполняться только специалистами сервисной службы, прошедшими специальное обучение. Если прибор неисправен, выньте вилку сетевого провода из розетки или отключите предохранитель в блоке предохранителей. Вызовите специалиста сервисной службы.

Таблица неисправностей

Неисправность	Возможная причина	Решение
Прибор не работает	Вилка не вставлена в розетку	Подключите прибор к электросети
	Отключение электроэнергии	Проверьте, функционируют ли другие кухонные приборы
	Неисправен предохранитель	Проверьте, в порядке ли предохранитель прибора в блоке предохранителей
Освещение не работает.	Светодиодное освещение неисправно.	Прочтите раздел «Замена светодиодных ламп».

Замена светодиодных ламп

⚠️ Предупреждение – Опасность удара током!

При замене ламп учитывайте то, что контакты в патроне находятся под напряжением. Перед сменой ламп выньте вилку сетевого кабеля из розетки или отключите предохранитель в блоке предохранителей.

⚠️ Предупреждение – Опасность травмирования!

Свет от светодиодных элементов очень яркий и может травмировать глаза (группа риска 1). Не смотрите на включённые светодиодные элементы дольше 100 секунд.

Важно! Используйте только лампочки одного типа и одной мощности.

DRGSB/C/UB-3/27/1B-230-E14-55

1. Отсоедините и снимите плафон.
2. Выверните лампочку и замените её лампочкой того же типа.

1. Установите плафон.

2. Вставьте вилку в розетку или снова включите предохранитель.

Служба сервиса

Для получения квалифицированного обслуживания при вызове специалиста сервисной службы обязательно указывайте номер изделия (номер E) и заводской номер (номер FD) вашего прибора. Типовую табличку с номерами можно найти внутри прибора (для этого следует снять металлический жироулавливающий фильтр).

Чтобы не тратить время на поиск этих номеров, впишите их и телефонный номер сервисной службы здесь.

Homep E Homep FD

Сервисная служба

Обратите внимание, что визит специалиста сервисной службы для устранения повреждений, связанных с неправильным уходом за прибором, не является бесплатным даже во время гарантийного срока.

Заявка на ремонт и консультация при неполадках

Контактные данные всех стран Вы найдёте в приложенном списке сервисных центров.

Положитесь на компетентность изготовителя. Тогда Вы можете быть уверены, что ремонт Вашего прибора будет произведён грамотными специалистами и с использованием фирменных запасных частей.
