Тип продукта	Очиститель воздуха с технологией Plasmacluster
Бренд	Sharp
Модель	A40E (IG-A40E)
Размеры (Д × Ш × В)	940 × 480 × 230 мм
Вес	15,0 кг
Электропитание	220-240 В, 50/60 Гц
Потребляемая мощность (Высокий / Средний / Низкий)	39 Вт / 20 Вт / 10 Вт
Уровень шума (Высокий / Средний / Низкий)	47 дБА / 40 дБА / 34 дБА
Расход воздуха (Высокий / Средний / Низкий)	840 м³/ч / 648 м³/ч / 510 м³/ч
Плотность ионов (Высокий / Средний / Низкий)	25 000 ионов/см³ / 12 000 ионов/см³ / 7 000 ионов/см³
Рекомендуемая площадь пола	50 м²
Технология очистки	Генератор ионов Plasmacluster высокой плотности
Фильтр	Постоянный фильтр (не одноразовый), подлежит регулярной очистке
Индикатор очистки фильтра	Желтый индикатор, загорается примерно через 1 месяц (720 ч)
Замена ионогенерирующего блока	Примерно каждые 2 года (17 500 ч); модель IZ-CA40E
Индикатор замены блока	Мигающий красный индикатор, затем учащенное мигание
Режимы вентиляции	Высокий, Средний, Низкий
Автоматический перезапуск	Да, настраивается (Вкл/Выкл)
Установка	Напольная или настенная (комплект входит)
Шнур питания	2,0 м
Потребление в режиме ожидания	Приблизительно 0,8 Вт
Уход	Протирать внешние поверхности мягкой сухой тканью; чистить фильтр каждые 2 недели
Безопасность	Автоматическое отключение при износе ионного блока; защита от проникновения предметов
Входящие в комплект аксессуары	Руководство по эксплуатации, набор для настенного крепления, набор винтов
Гарантия и ремонтопригодность	Ремонт в авторизованных сервисных центрах Sharp; доступны запасные части (фильтр, ионный блок)

Часто задаваемые вопросы - A40E SHARP

Как работает очиститель воздуха Sharp A40E?

Очиститель Sharp A40E использует технологию Plasmacluster, которая генерирует положительные и отрицательные ионы для инактивации вирусов, аллергенов и других загрязнителей в воздухе. Воздух втягивается через постоянный фильтр, а затем обрабатывается ионами.

Какую максимальную площадь покрывает устройство?

Устройство предназначено для рекомендуемой площади пола 50 м² в режиме Высокий, с плотностью ионов около 25 000 ионов/см³, измеренной в центре помещения.

Как и с какой частотой чистить фильтр?

Фильтр необходимо чистить не реже одного раза в 2 недели или когда загорится желтый индикатор (примерно через 1 месяц непрерывной работы 24/7). Снимите фильтр снизу и пропылесосьте его пылесосом. При сильном загрязнении вымойте его водой с мягким моющим средством, затем полностью высушите перед установкой обратно. Не скручивайте и не трите жесткой губкой. После чистки нажмите и удерживайте кнопку сброса фильтра в течение 3 секунд.

Когда нужно заменять ионогенерирующий блок Plasmacluster?

Ионогенерирующий блок (модель IZ-CA40E) необходимо заменять примерно каждые 2 года (17 500 часов непрерывной работы). Когда красный индикатор мигает, пришло время заменить его. Если индикатор мигает часто, блок перестал работать и требует немедленной замены.

Как заменить ионогенерирующий блок?

Отключите питание и выдерните вилку из розетки. Снимите резиновый колпачок и центральный винт крышки. Откройте крышку, затем потяните рычаг, чтобы разблокировать блок. Отсоедините разъемы (4 для A40E) и извлеките старый блок. Вставьте новый блок (соблюдая направление), подсоедините разъемы, закройте и закрутите винт. Подключите устройство обратно и нажмите и удерживайте кнопку сброса блока в течение 3 секунд.

Что делать, если устройство не включается?

Сначала проверьте, что шнур питания надежно подключен и розетка работает. Если красный индикатор часто мигает, ионогенерирующий блок изношен: замените его. Если красный и синий индикаторы мигают вместе, попробуйте перезапустить устройство, нажав кнопку включения. Если проблема сохраняется, почистите фильтр; если это не помогает, обратитесь в сервисный центр Sharp.

Безопасно ли оставлять устройство включенным постоянно?

Да, устройство предназначено для круглосуточной непрерывной работы. Оно имеет функцию автоматического перезапуска при сбое электропитания. Соблюдайте безопасные расстояния (60 см сверху, ничего спереди) и регулярно чистите фильтр во избежание перегрева.

Как установить устройство на стену?

Используйте входящий в комплект набор для крепления: закрепите монтажные планки на задней части блока прилагаемыми винтами, затем повесьте устройство на стеновые винты (не входят в комплект), соблюдая расстояние. Убедитесь, что стена выдерживает вес (15 кг). Устройство также можно закрепить на полу с помощью анкерных болтов.

Какие средства нельзя использовать рядом с устройством?

Избегайте использования аэрозолей, восков, пестицидов или любых средств, содержащих силикон (средства для волос, косметика, очистители стекол) в помещении, где находится устройство. Эти вещества могут повредить ионогенерирующий блок.

Что делать, если устройство издает щелкающий звук или запах?

Щелчки могут возникать в зависимости от влажности: это нормально, эффективность не страдает. Небольшой запах озона является нормальным и безопасным. Если шум становится сильным или запах необычный, проверьте, не засорен ли фильтр и не заблокированы ли входные/выходные отверстия для воздуха.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A40E SHARP

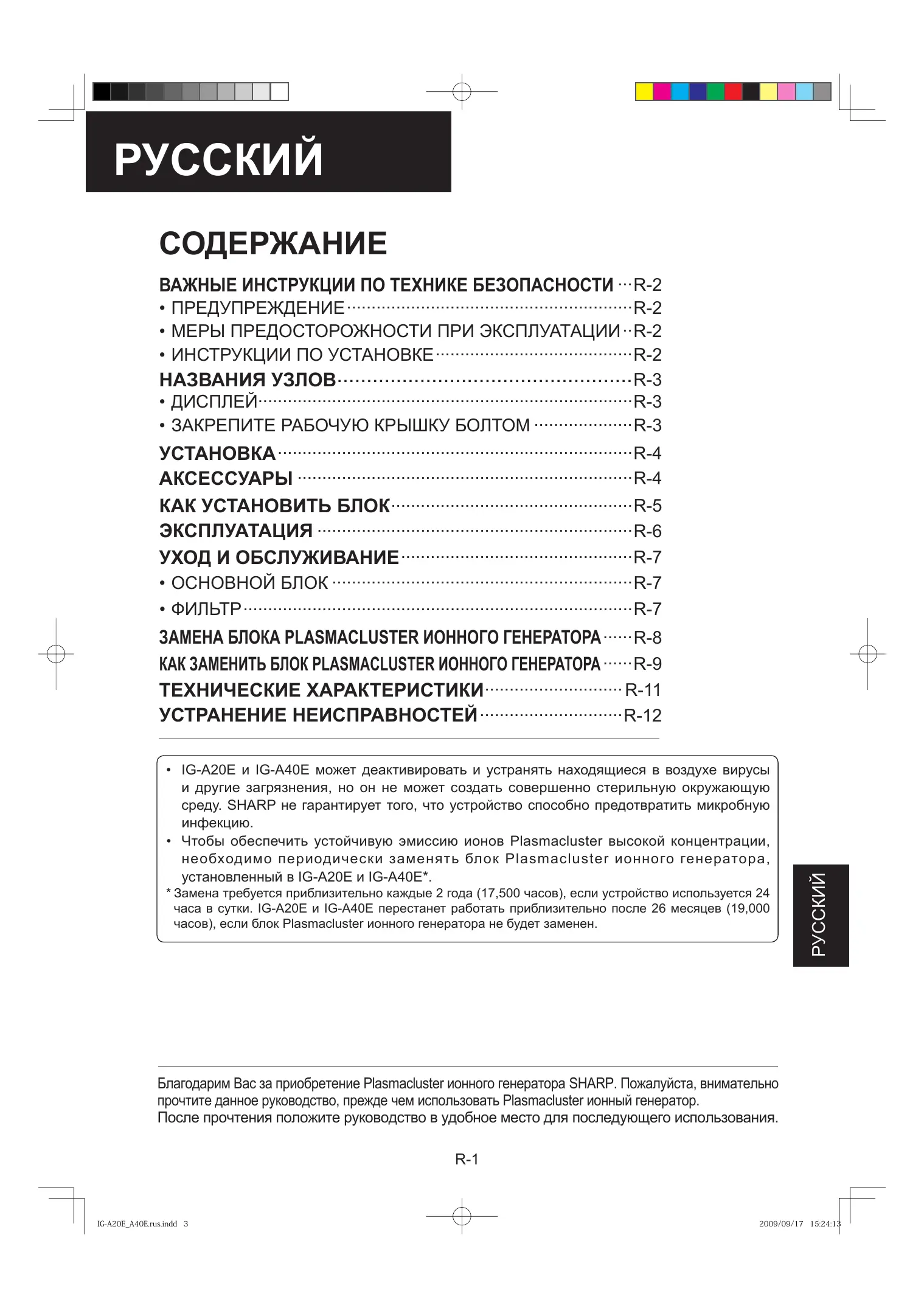

Ионный генератор Plasmacluster РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

(Для крепления основного блока к стене)

Монтажные кронштейны

(2 шт.)

шуруп (2 шт.)

Крепежный набор для крышки

болт (1 шт.)

резиновая

накладка (1 шт.)

шайба (1 шт.)

* Анкерный болт, гайка, шайба и шурупы для крепления к стене приобретаются дополнительно.

КАК УСТАНОВИТЬ БЛОК

1 Выкрутите болты, как показано на рисунке

(по 2 с обеих сторон).

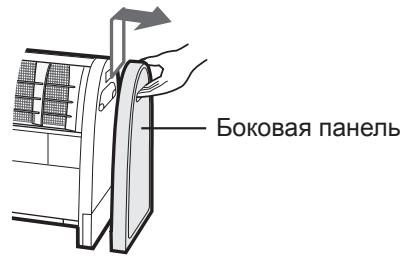

2 Приподнимите боковую панель и снимите ее.

3. Крепление устройства к полу анкерными болтами.

Для удаления трудноудаляемых пятен

Используйте воду или мягкое моющее средство.

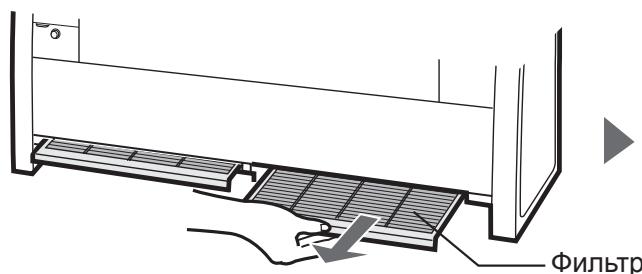

Индикатор очистки фильтра загорится прибл. через 1 месяц (прибл. 720 часов), если устройство эксплуатировалось 24 часа в день.

Включите питание от основного блока и удалите пыль с помощью пылесоса или продувочного устройства.

IG-A20E Фильтр 1 шт.

IG-A40E Фильтр 2 шт.

*Фильтр предназначен для

Для правильного использования его нужно часто очищать.

• Если фильтр сильно загрязнён, пожалуйста, промойте его водой или мягким кухонным моющим средством.

ПРЕДУПРЕЖДЕНИЕ

• Не трите фильтр твёрдой рукой и не сгибайте его, когда можете. Не сушите фильтры под прямыми солнечными лучами или около плиты.

После чистки фильтра подключите сетевой шнур и удерживайте нажатой кнопку СБРОСА ИНДИКАТОРА ОЧИСТКИ ФИЛЬТРА в течение 3 секунд.

ЗАМЕНА БЛОКА PLASMACLUSTER ИОННОГО ГЕНЕРАТОРА

Чтобы Plasmacluster ионы испускались равномерно и постоянно, ионный генератор Plasmacluster должен работать регулярно.

Вреема pавOTы	Состаянке Иndикатopa	Сообшениe
В наоче эксплуат堑и	Горит (rogунбов) FILTER UNIT CLEAN REPLACE	Равotasь Hopмально
прибл. 2 за (priбл. 17,500 часов)	Mогает ( красnéй) Горит (rogунбов) FILTER UNIT CLEAN REPLACE	Требует заменbl
прибл. 2 за и 2 месуca (priбл. 19,000 часов)	Mогает чаши ( красnéй) FILTER UNIT CLEAN REPLACE	•He павotasь •ЗаменITE бlogК Plasmacluster ионного retenератopa

Plasmacluster noHBi He rehepnpuOTc.	MIRaET (kpacnb)	MIRaET (ronyboi)	Ошибka*
	FILTER CLEAN	UNIT REPLACE	Ion IOI IIII

В случае срока службы нового генератора Plasmacluster выполняются условия эксплуатации. Новый генератор Plasmacluster может перестать работать раньше указанного срока. В этом случае нажмите операционную кнопку еще раз и запустите работу устройства. Если это не поможет, замените блок Plasmacluster нового генератора.

Замена блока Plasmacluster нового генератора

Бл_OK Plasmacluster понlorо rehepataropa
Модаль №	IZ-CA40E (Д�� IG-A40E) IZ-CA20E (Д�� IG-A20E)

Пожалуйста, утилизируйте отработавший блок Plasmacluster нового генератора согласно местному законодательству и правилам.

Материалы

Корпус: акрилонитрилбутадиенстирол (ABS). Блок: полибутилентерефталат (PBT), электрические детали.

КАК ЗАМЕНИТЬ БЛОК PLASMACLUSTER МОНОГЕНЕРАТОРА

• При замене блока Plasmacluster нового генератора обязательно выключите питание, отключите шнур. Никогда не вставляйте вилку в розетку влажными руками.

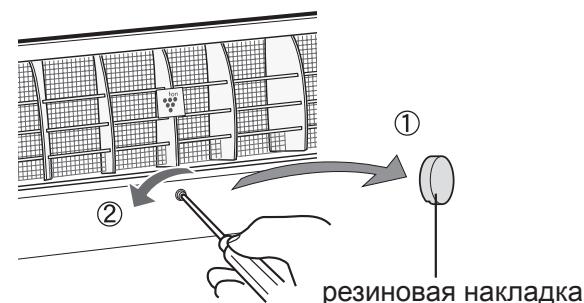

1. Снимите резиновую накладку и выкрутите центральный болт на крышке нового генератора.

2. Надавите на оба угла крышки нового генератора и откройте ее. (Только для IG-A40E)

Крышка нового генератора

Поднимите рычаги, освободите его.

(Только для IG-A40E: 4 шт.)

(4)

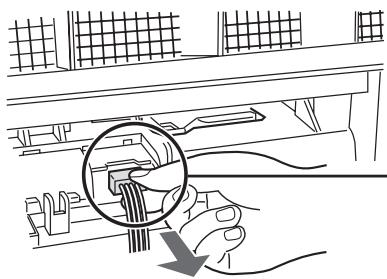

Отсоедините коннектор блока Plasmacluster.

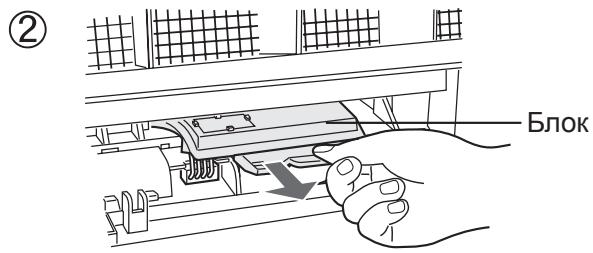

Надавите и освободите

Блок Plasmacluster с датчиком.

IG-A20E: 1 шт.

IG-A40E: 1 шт.

После замены блока Plasmacluster подсоедините сетевой шнур и удерживайте нажатой кнопку индикатора замены блока Plasmacluster в течение 3 секунд.

Мо dyeль	IG-A20E			IG-A40E
Злес耗费и тане	220-240В 50/60Гц
Настояka ckорoctи вентлиятора	ВыICOKИ	СРЕДИ	HN3КИ	ВыICOKИ	СРЕДИ	HN3КИ
Потравая мошисть (Вт)	22	14	9	39	20	10
Овъем образавьевимоговоздунха (M³/чac)	468	390	306	840	648	510
Рекомендаемая п loшадьпомешини (M²)*¹	23			50
Концentрацnia поюв (moH/cm³)*²	25,000	12,000	7,000	25,000	12,000	7,000
Длinaшнupa питаня (M)	2,0
Размерbl (MM)	594(Ш)×230(Γ)×480(B)			940(Ш)×230(Γ)×480(B)
Масca (кг)	10,5			15,0

1 Площадь контролируемого помещения, для которого плотность находящихся в воздухе ионов составляет приблизительно 25 000 ионов/см³, при измерении в точке около центра помещения (на высоте прибл. 1,2 м от пола), во время работы в режиме высокий, когда основной блок размещен около стены. ² Количество ионов в см³ воздуха измеряется в центре помещения (на высоте прибл. 1,2 м от пола), во время работы в каждом из режимов, когда основной блок размещен около стены. - Количество ионов будет меняться в зависимости от условий помещения и режима работы основного блока.

Режим охлаждения

В режиме охлаждения, когда устройство подключено к сети, оно потребляет 0,8 Вт, чтобы управлять электрическими схемами.

Для экономии энергии вынимайте вилку из розетки, когда устройство не эксплуатируется.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Прежде чем обратиться в сервисный центр, пожалуйста, прочтите информацию «УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ», быть может, проблема не в поломке устройства.

ПюбLEMа	UCTPAHEHNE
Ионнный rehepatop Plasmacluster He pałotęaet.	Убенистсь, что усточи STВО по Клиушино К сети.
Miraet чаше (кра当然是)	Пробл. 2 roda и 2 месда (прибл. 19 000 часов) в заимлуаташи. Заменшт eльок Plasmacluster Ионного rehepatopа на Нов的基础上 CTP. R-8,9,10.
Miraet (кра当然是) miraet (rolубий)	Plasmacluster Ионы He reheperpуOTС. НжмITE орерацIHную кногКдя залуся с рав�ы Uстpoй STВ. Есп В С Ид�иторы мiraот, заменite eльок Plasmacluster ионного rehepatopа на Нов的基础上 CTP. R-8,9,10. •Быт может SFILTPB 3acopINCS, почистп. Bixxod n3 StPoR OTKлочиу eльocSTВО и CBяжNTecь с магазином, гд Вbl erо пOKуразл, плс c сервись IM сентром SHarp.
Miraet (rolубий)	Ионний rehepatop Plasmacluster ВделяET небоче COINCECTBO OZOA, кOTOPы может Издань садх. Это не опасно дд здорь. Iytraytsb 3anax.Это не опасно дд здорь.
Быхаяшп ВОздух ИмeET 3anax.
Из усточи STВа снышпся селkaюшп ил TИКаюшп 3Byk BO Bpeм pašobы Ионного rehepatopа Plasmacluster.	Из усточи STВа снышпся селkaюшп ил ТИКаюш ил TИКаюшп 3Byk BO Bpem pašobы Ионного rehepatopа Plasmacluster. Гомков STВВКВМожET Meягьсь в Зависмостп OT Влжностп ПOMeSUHЯ, но pezultat ТOT Лу. Пуcentе Ионь rehepatop Plasmacluster В дуго месTo, слп ИэбхODMO.
Горот (Желтын)	Вөрмүүсть SFILTPC. CM. STP. R-7. Послүчstkn SFILTPA у徴жИBAіte нajхатои кногКСБСОСА ИнДИКATOPA 3AMEHы SFILTPA в тучене 3секун. Фильтү засорпся. Oчирстп SFILTP. Послүчstkn SFILTPA у徴жИBAіte нajхатои кногКСБСОСА ИнДИKATOPA 3AMEHы SFILTPA в тучене 3секун.
Снышпся пэрьвисьшу. Уменьшпся Notok Bo3dуха.

Внимание! Ваше изделие помечено таким символом. Это означает, что старые электрические и электронные изделия не следует выбрасывать вместе с обычными бытовыми отходами - для них существует отдельная система сбора отходов.

А. Информация по утилизации для пользователей (в домашнем хозяйстве)

1. В Европейском союзе

Внимание! Запрещается утилизировать данное изделие вместе с бытовым мусором!

Бывшие в употреблении электрические и электронные приборы должны утилизироваться отдельно в соответствии с законодательством, согласно которому для их переработки, восстановления и повторного использования установлен соответствующий порядок.

После реализации государствами-членами ЕС частные хозяйства на их территории могут возвращать свои старые электрические и электронные приборы в указанные пункты сбора бесплатно*.

В некоторых странах* местное предприятие розничной торговли также может бесплатно принимать старое изделие, если вы покупаете новый сравнимый прибор. *) За дополнительной информацией обращайтесь в местные органы управления.

Если в вашем старом электрическом или электронном приборе использовались батарейки или аккумуляторы, предварительно утилизируйте их отдельно в соответствии с местными требованиями.

Утилизируя данное изделие в установленном порядке, вы помогаете обеспечить необходимую переработку, восстановление и повторное использование отходов, тем самым предотвращая возможные неблагоприятные последствия для окружающей среды и здоровья человека, которые могли бы возникнуть из-за ненадлежащего удаления в отходы.

2. В других странах за пределами ЕС

Если вы хотите утилизировать данное изделие, обратитесь в местные органы управления и попросите проконсультировать вас по вопросам утилизации.

Для Швейцарии: Старый электрический или электронный прибор можно бесплатно вернуть в пункт приема, даже если вы не покупаете новое изделие. Информация о дополнительных пунктах сбора приводится на домашней странице www.swico.ch или www.sens.ch.

B. Информация по утилизации для коммерческих пользователей

1. В Европейском союзе

Если изделие используется для коммерческих целей и вы хотите от него избавиться:

Обратитесь к своему дилеру компании SHARP, который проинформирует вас о порядке возврата изделия. С вас могут быть взысканы затраты на возврат и утилизацию. Небольшие изделия (и в небольшом количестве) могут быть приняты вашими местными пунктами сбора.

Для Испании: Для возврата вашего старого изделия обратитесь к представителю существующей системы сбора отходов или в местные органы управления.

2. В других странах за пределами ЕС

Если вы хотите утилизировать данное изделие, обратитесь в местные органы управления и попросите проконсультировать вас по вопросам утилизации.

ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ И ПРОДУКЦИИ

ME10

Наименование

Модель

IG-A20E

IG-A40E

Сертифицировано органом

По сертификации

бытовой электротехники ТЕСТЬ3Т

Мо德尔: IG-A20E IG-A40E	Посьесласности ГОСТРМЗК335-2-65-96
	Пос ЭMC ГОСТР51318.14.1-2006
СоOTВЕТСТВЕТ Требовашиям НорматINВны ДOKУМЕNTOB:	ГОСТР51318.14.2-2006 ГОСТР51317.3.2-2006 ГОСТР51317.3.3-99

Copyright SHARP Corporation 2007. Все права защищены. Воспроизведение, изменение или перевод текста без письменного разрешения владельца прав запрещены, за исключением случаев, предусмотренных в соответствующих разделах авторского права.

Сведения о торговых марках

Все торговые марки и копирайты, упоминаемые в настоящем руководстве, принадлежат соответствующим владельцам авторских прав.

Страна-изготовитель: Россия, Китай. Фирма-изготовитель: Шарп Корпорейшн. Юридический адрес изготовителя:

22-22 Нагаике-уо, Абени-ку, Осака 545-8522, Япония

Импортер: ООО «Шарп Электроникс Раша»

Адрес: Россия, 119017, Москва, ул. Большая Ордынка, 40/4

Телефон: [phone]

Во исполнение статьи 5 Закона Российской Федерации "О защите прав потребителей", а также Указа Правительства Российской Федерации № 720 от 16 июня 1997 г. устанавливается срок службы данной модели - 7 лет с момента производства при условии использования в строгом соответствии с инструкцией по эксплуатации и применяемыми техническими стандартами.
