РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A-20, A-20-K, A20 PIONEER

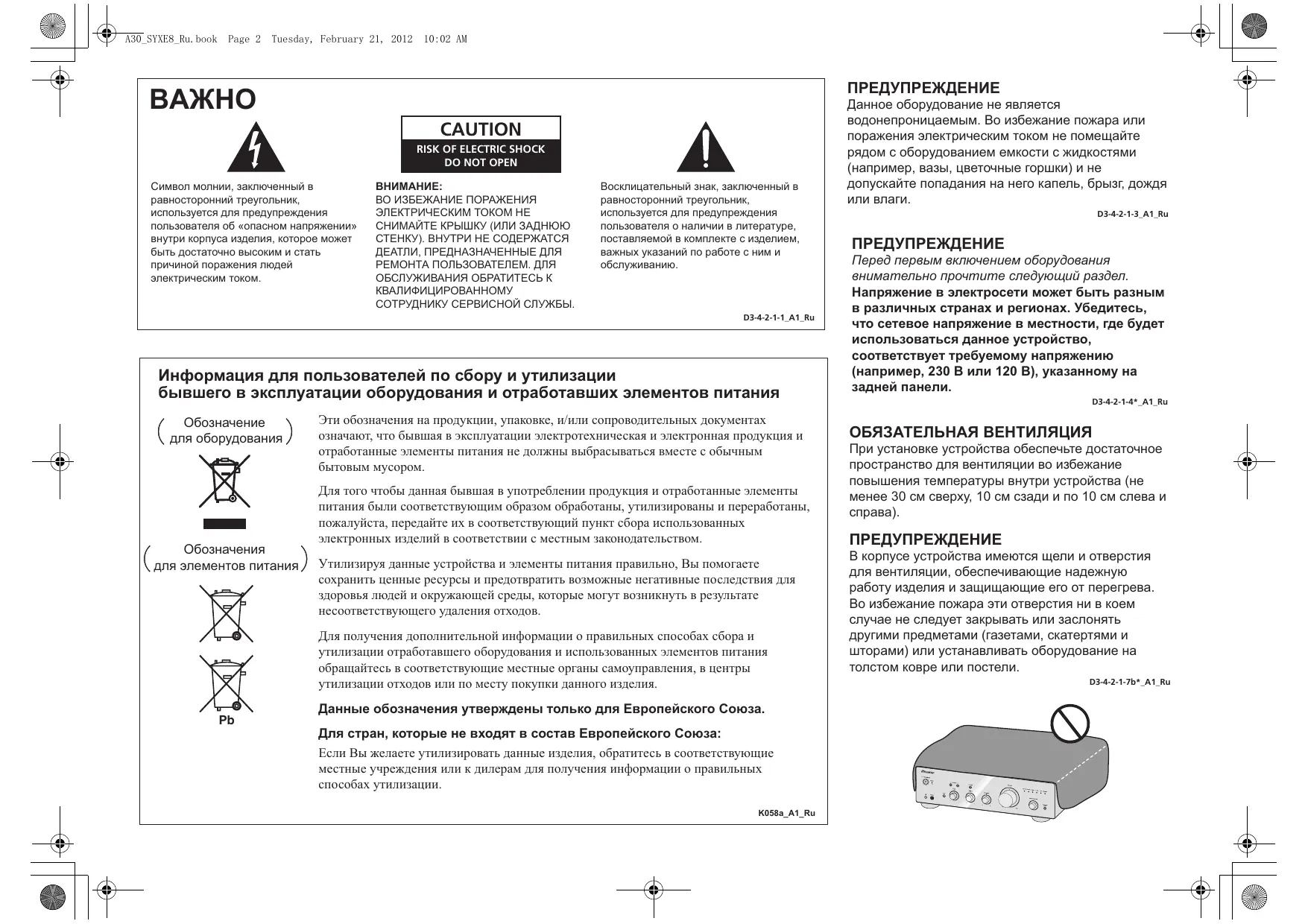

BAЖHO CAUTION RISK OF OF ELECTRIC ELECTRIC SHOCK SHOCK RISK DO NOT NOT OPEN OPEN DO

Символ молнии, молнии, заключенный заключенный в в Символ равносторонний треугольник, треугольник, равносторонний используется для для предупреждения предупреждения используется пользователя об об «опасном «опасном напряжении» напряжении» пользователя внутри корпуса корпуса изделия, изделия, которое которое может может внутри быть достаточно достаточно высоким высоким и и стать стать быть причиной поражения поражения людей людей причиной электрическим током. током. электрическим

ВНИМАНИЕ: ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ПОРАЖЕНИЯ ВО ЭЛЕКТРИЧЕСКИМ ТОКОМ ТОКОМ НЕ НЕ ЭЛЕКТРИЧЕСКИМ СНИМАЙТЕ КРЫШКУ КРЫШКУ (ИЛИ (ИЛИ ЗАДНЮЮ ЗАДНЮЮ СНИМАЙТЕ СТЕНКУ). ВНУТРИ ВНУТРИ НЕ НЕ СОДЕРЖАТСЯ СОДЕРЖАТСЯ СТЕНКУ). ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ДЛЯ ДЕАТЛИ, РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ДЛЯ РЕМОНТА ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ ОБРАТИТЕСЬ К К ОБСЛУЖИВАНИЯ КВАЛИФИЦИРОВАННОМУ КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЕРВИСНОЙ СЛУЖБЫ. СЛУЖБЫ. СОТРУДНИКУ

Восклицательный знак, знак, заключенный заключенный в в Восклицательный равносторонний треугольник, треугольник, равносторонний используется для для предупреждения предупреждения используется пользователя о о наличии наличии в в литературе, литературе, пользователя поставляемой в в комплекте комплекте сс изделием, изделием, поставляемой важных указаний указаний по по работе работе сс ним ним и и важных обслуживанию. обслуживанию.

D3-4-2-1-1_A1_Ru D3-4-2-1-1_A1_Ru

Информация для для пользователей пользователей по по сбору сбору и и утилизации утилизации Информация бывшего в эксплуатации оборудования и отработавших элементов питания питания бывшего в эксплуатации оборудования и отработавших элементов Обозначение Обозначение для оборудования оборудования для

Обозначения Обозначения для элементов элементов питания питания для

Эти обозначения обозначения на на продукции, продукции, упаковке, упаковке, и/или и/или сопроводительных сопроводительных документах документах Эти означают, что что бывшая бывшая вв эксплуатации эксплуатации электротехническая электротехническая и и электронная электронная продукция продукция и и означают, отработанные элементы отработанные элементы питания питания не не должны должны выбрасываться выбрасываться вместе вместе сс обычным обычным бытовым мусором. мусором. бытовым Для того того чтобы чтобы данная данная бывшая бывшая вв употреблении употреблении продукция продукция и и отработанные отработанные элементы элементы Для питания были были соответствующим соответствующим образом образом обработаны, обработаны, утилизированы утилизированы и и переработаны, переработаны, питания пожалуйста, передайте передайте их их вв соответствующий соответствующий пункт пункт сбора сбора использованных использованных пожалуйста, электронных изделий изделий вв соответствии соответствии сс местным местным законодательством. законодательством. электронных Утилизируя данные данные устройства устройства и и элементы элементы питания питания правильно, правильно, Вы Вы помогаете помогаете Утилизируя сохранить ценные ресурсы и предотвратить возможные негативные последствия для для сохранить ценные ресурсы и предотвратить возможные негативные последствия здоровья людей людей и и окружающей окружающей среды, среды, которые которые могут могут возникнуть возникнуть вв результате результате здоровья несоответствующего удаления удаления отходов. отходов. несоответствующего Для получения получения дополнительной дополнительной информации информации оо правильных правильных способах способах сбора сбора и и Для утилизации отработавшего отработавшего оборудования оборудования и и использованных использованных элементов элементов питания питания утилизации обращайтесь вв соответствующие соответствующие местные местные органы органы самоуправления, самоуправления, вв центры центры обращайтесь утилизации отходов отходов или или по по месту месту покупки покупки данного данного изделия. изделия. утилизации

Данные обозначения обозначения утверждены утверждены только только для для Европейского Европейского Союза. Союза. Данные Для стран, стран, которые которые не не входят входят в в состав состав Европейского Европейского Союза: Союза: Для Если Вы Вы желаете желаете утилизировать утилизировать данные данные изделия, изделия, обратитесь обратитесь вв соответствующие соответствующие Если местные учреждения учреждения или или кк дилерам дилерам для для получения получения информации информации оо правильных правильных местные способах утилизации. способах утилизации. K058a_A1_Ru K058a_A1_Ru

Данное оборудование оборудование не не является является Данное водонепроницаемым. Во избежание пожара или или водонепроницаемым. Во избежание пожара поражения электрическим электрическим током током не не помещайте помещайте поражения рядом сс оборудованием оборудованием емкости емкости сс жидкостями жидкостями рядом (например, вазы, вазы, цветочные цветочные горшки) горшки) и и не не (например, допускайте попадания попадания на на него него капель, капель, брызг, брызг, дождя дождя допускайте или влаги. влаги. или

D3-4-2-1-3_A1_Ru D3-4-2-1-3_A1_Ru

ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ

Перед первым первым включением включением оборудования оборудования Перед внимательно прочтите прочтите следующий следующий раздел. раздел. внимательно Напряжение в в электросети электросети может может быть быть разным разным Напряжение в различных различных странах странах и и регионах. регионах. Убедитесь, Убедитесь, в что сетевое сетевое напряжение напряжение в в местности, местности, где где будет будет что использоваться данное данное устройство, устройство, использоваться соответствует требуемому требуемому напряжению напряжению соответствует (например, 230 230 В В или или 120 120 В), В), указанному указанному на на (например, задней панели. задней панели.

D3-4-2-1-4*_A1_Ru D3-4-2-1-4*_A1_Ru

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ ВЕНТИЛЯЦИЯ ОБЯЗАТЕЛЬНАЯ

При установке При установке устройства устройства обеспечьте обеспечьте достаточное достаточное пространство для для вентиляции вентиляции во во избежание избежание пространство повышения температуры температуры внутри внутри устройства устройства (не (не повышения менее 30 30 см см сверху, сверху, 10 10 см см сзади сзади и и по по 10 10 см см слева слева и и менее справа). справа).

ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ

В корпусе корпусе устройства устройства имеются имеются щели щели и и отверстия отверстия В для вентиляции, вентиляции, обеспечивающие обеспечивающие надежную надежную для работу изделия изделия и и защищающие защищающие его его от от перегрева. перегрева. работу Во избежание избежание пожара пожара эти эти отверстия отверстия ни ни в в коем коем Во случае не не следует следует закрывать закрывать или или заслонять заслонять случае другими предметами предметами (газетами, (газетами, скатертями скатертями и и другими шторами) или или устанавливать устанавливать оборудование оборудование на на шторами) толстом ковре или постели. толстом ковре или постели.

A30_SYXE8_Ru.book Page 3 Thursday, February 16, 2012

Благодарим Вас за приобретение этого устройства компании Pioneer.

Условия эксплуатации Изделие эксплуатируется при следующих температуре и влажности: +5 °C до +35 °C; влажность менее 85 % (не заслоняйте охлаждающие вентиляторы) Не устанавливайте изделие в плохо проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света).

Для того чтобы правильно обращаться с приобретенным устройством, прочтите, пожалуйста, внимательно эту инструкции по эксплуатации. После того, как вы ознакомитесь с инструкцией, сохраните ее в надежном месте – она пригодится вам в будущем для получения необходимых справок. K041_A1_Ru

Если вилка шнура питания изделия не соответствует имеющейся электророзетке, вилку следует заменить на подходящую к розетке. Замена и установка вилки должны производиться только квалифицированным техником. Отсоединенная от кабеля вилка, подключенная к розетке, может вызвать тяжелое поражение электрическим током. После удаления вилки утилизируйте ее должным образом. Оборудование следует отключать от электросети, извлекая вилку кабеля питания из розетки, если оно не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск). D3-4-2-2-1a_A1_Ru

ВНИМАНИЕ Выключатель /I STANDBY/ON данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск). D3-4-2-2-2a*_A1_Ru

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший официальный сервисный центр фирмы PIONEER или к Вашему дилеру. S002*_A1_Ru

Содержание 01 Перед началом работы Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Установка батареек в пульт ДУ (кроме модели A-10) . . . . . . . . . . . . . . . . . . . . . . . 4 Использование пульта дистанционного управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Установка усилителя . . . . . . . . . . . . . . . . . . . . . . . 4

02 Подключение Подключение кабелей . . . . . . . . . . . . . . . . . . . . . . 5 О “двухпроводном соединении” . . . . . . . . . . . . . . 5 Подключение кабелей АС . . . . . . . . . . . . . . . . . . . 6 Подключение аудиокабелей . . . . . . . . . . . . . . . . . . 6 Использование централизованного управления с помощью других компонентов Pioneer (кроме модели A-10) . . . . . . . . . . . . . . . . . . . . . . . 6 Подключение к электрической сети . . . . . . . . . . . . 6

03 Органы управления и индикаторы Передняя панель . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Задняя панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Пульт ДУ (кроме модели A-10) . . . . . . . . . . . . . . . 9

04 Эксплуатация Прослушивание . . . . . . . . . . . . . . . . . . . . . . . . . . 10

ПРЕДУПРЕЖДЕНИЕ Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи). D3-4-2-1-7a_A1_Ru

(только для модели A-30) ПРЕДОСТЕРЕЖЕНИЕ: ГОРЯЧАЯ ПОВЕРХНОСТЬ. НЕ ПРИКАСАЙТЕСЬ. Верхняя поверхность радиатора может нагреться при продолжительном использовании данного изделия.

Переключение усилителя в режим ожидания . . . . .10 Использование усилителя в качестве усилителя мощности (только для модели A-30) . . . . . . . . . . .10

Запись аудио сигнала (на внешнее записывающее устройство) . . . . . . . 11 Активация функции автоматического перехода в режим ожидания (автоматического выключения) . . . . . . . . . . . . . . 11 Восстановление заводских настроек . . . . . . . . . . 11

05 Дополнительная информация Устранение неисправностей. . . . . . . . . . . . . . . . . 12 Чистка устройства . . . . . . . . . . . . . . . . . . . . . . . . 12 Технические характеристики . . . . . . . . . . . . . . . . 13

Перед началом работы Глава 1:

Перед началом работы Комплектация Когда открываете коробку, проверьте, что в ней находятся следующие принадлежности: • Пульт ДУ (кроме модели A-10) • Сухие батарейки AAA/IEC R03, 2 шт. (кроме модели A-10) • Кабель питания • Гарантийный талон • Инструкции по эксплуатации (этот документ)

2 Установите новые батарейки, соблюдая полярность в соответствии с маркировкой внутри отсека. A-30

Примечание • Иллюстрации, представленные в разделе «Инструкции по эксплуатации», могут быть адаптированы или упрощены для более доступного понимания и, таким образом, могут не соответствовать фактическому внешнему виду изделия. • Представленные иллюстрации в основном относятся к модели A-30.

Закройте крышку батарейного отсека. A-30

Установка батареек в пульт ДУ (кроме модели A-10) 1 Откройте крышку батарейного отсека на задней стороне пульта. A-30

Неправильное использование батареек может привести к таким опасным явлениям, как утечка и микровзрыв. Придерживайтесь следующих предосторожностей: • При установке батареек соблюдайте осторожность, чтобы не повредить пружины контактов  в батарейном отсеке. • Запрещается использовать батарейки какого-либо другого типа, кроме указанного. Также не следует использовать совместно новую и старую батарейки. • Устанавливая батарейки в пульт ДУ, соблюдайте полярность в соответствии с маркировкой ( и ). • Запрещается нагревать, разбирать, бросать батарейки в огонь или воду. • Даже батарейки одинакового размера и формы могут иметь различное напряжение. Не следует использовать совместно батарейки различных типов. • Во избежание утечки электролита извлеките батарейки, если не планируете использовать пульт ДУ длительное время (более 1 месяца). В случае утечки электролита тщательно очистите батарейный отсек, а затем установите новые батарейки. В случае утечки электролита из батарейки и попадания его на кожу смойте его большим количеством воды. • При утилизации использованных батареек выполняйте государственные постановления и требования учреждений по охране окружающей среды, которые действуют в вашей стране или в вашем регионе.

Использование пульта дистанционного управления Батарейки, входящие в комплект поставки, предназначены для проверки работы устройства и могут проработать недолго. Рекомендуется использовать щелочные батареи, имеющие более продолжительный срок службы.

Пульт дистанционного управления имеет дальность действия около 7 м при угле отклонения от сенсора 30°.

ВНИМАНИЕ • Не используйте и не храните батарейки на прямом солнечном свету или в местах с повышенной температурой, например в автомобиле или возле батареи отопления. Это может вызвать протекание, перегрев, микровзрыв или возгорание батареек. Кроме того, это может привести к сокращению срока службы или производительности батареек.

7м При использовании пульта дистанционного управления помните о следующем:

• Следите за тем, чтобы между пультом дистанционного управления и находящимся на усилителе приемным сенсором не было никаких препятствий. • Пульт дистанционного управления может работать неустойчиво, если на приемник его сигналов попадает сильный солнечный свет или люминесцентное излучение. • Пульты дистанционного управления от разных устройств могут мешать друг другу. Не используйте дистанционные пульты другого оборудования, расположенного рядом с этим устройством. • Если вы заметите уменьшение дальности действия пульта дистанционного управления, замените в пульте батарейку.

Установка усилителя Устройство нужно установить на ровную и устойчивую поверхность. • Не устанавливайте его в следующие места: – на телевизор (это может вызвать искажение изображения) – возле кассетной деки (или вблизи устройства, генерирующего магнитное поле). Это может вызвать искажение звука. – на прямых солнечных лучах – в сырых и влажных местах – в чрезмерно холодных или горячих местах – в местах, где имеет место вибрация или другое движение – в очень пыльных местах – в местах, где присутствуют горячие испарения или масла (например, на кухне) • Не устанавливайте данное устройство на диван или другой предмет или материал с поглощающими свойствами, так как это может неблагоприятно повлиять на качество звука.

A30_SYXE8_Ru.book Page 5 Thursday, February 16, 2012

Подключение Осторожно • Прежде, чем производить какие-либо подключения, выключите питание и отключите сетевой шнур от розетки. • Подключать кабель питания к электрической розетке следует после выполнения соединений между всеми устройствами.

Только для модели A-30

Док-станция iPod и т.п.

CD-рекордер или кассетная дека

Правая Левая Акустические системы A

Осторожно • При использовании двухпроводного соединения АС необходимо удалить перемычки с клемм «HIGH» (ВЧ) и «LOW» (НЧ) на АС для предотвращения неблагоприятного воздействия на усилитель. Подробные сведения см. в инструкциях, входящих в комплект поставки АС.

Примечание • При подключении кассетной деки может быть слышен шум воспроизведения, в зависимости от места установки. Этот шум может быть вызван потоком рассеяния от трансформатора усилителя. В этом случае установите усилитель в другом месте или переместите деку на большее расстояние от усилителя. • iPod является товарным знаком компании Apple Inc., зарегистрированным в США и других странах.

• К входу POWER AMP DIRECT усилителя не следует подключать какие-либо выходы, кроме выхода PRE-AMP OUT (Выход предусилителя). • Если у вашего проигрыватель есть заземляющий провод, подключите его к заземляющей клемме усилителя.

Кабель питания (входит в комплект поставки)

Проигрыватель пластинок

LOW R L R LOW Nederlands

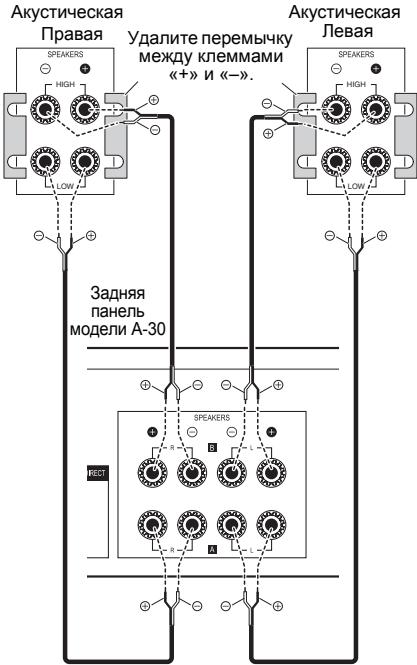

Акустическая Акустическая Левая Правая Удалите перемычку между клеммами «+» и «–». HIGH HIGH

Задняя панель модели A-30

Задняя панель модели A-30

• Во время прослушивания кнопки SPEAKERS A (Акустические системы A) и SPEAKERS B (Акустические системы B) должны находиться в положении «Вкл.», стр. 7.

Данный усилитель можно использовать с АС, поддерживающими двухпроводное соединение. Необходимо подсоединить кабели низкочастотных и высокочастотных сигналов соответствующим образом.

Разъемы PRE OUT (Выход предусилителя) на предварительном Акустические системы B усилителе или аудио-видеоусилителе Правая Левая Сетевой аудиоплеер

О “двухпроводном соединении”

• Клемма SIGNAL GND (Заземление сигнала) предназначена для снижения уровня шумов при подключении усилителя к таким устройствам, как проигрыватель виниловых пластинок. • Не следует подключать к входу PHONO (MM) какие-либо устройства, кроме проигрывателя виниловых пластинок. Также не следует подключать к этому входу проигрыватель, оснащенный встроенным эквалайзером. Это может привести к выводу звука с чрезмерно высоким уровнем громкости и в результате – повреждению АС или других устройств. • Вход PHONO (MM) усилителя предназначен для подключения проигрывателей, оснащенных головкой звукоснимателя с подвижным магнитом (MM). Не следует подключать проигрыватели, оснащенные головкой звукоснимателя с подвижной катушкой (MC). • Не перегибайте кабели поверх устройства (как показано на иллюстрации). В этом случае создаваемое трансформаторами устройства электромагнитное поле может вызвать фоновый шум в динамиках.

Подключение кабелей АС 1

Скрутите жилы проводов кабеля.

2 Ослабьте гайку клеммы SPEAKERS (Акустические системы) и вставьте провод АС в открывшееся отверстие в штыре клеммы. 3 Затяните гайку клеммы. 1

Осторожно • При использовании только одного набора клемм АС SPEAKERS A (Акустические системы A)/SPEAKERS B (Акустические системы B) или при использовании двухпроводных соединений акустические системы должны иметь номинальное сопротивление в диапазоне от 4 Ω до 16 Ω. При использовании двух наборов клемм АС должны иметь номинальное сопротивление в диапазоне от 8 Ω до 32 Ω. Сведения о номинальном сопротивлении см. в инструкциях по эксплуатации АС. • Положительные и отрицательные клеммы (+/–) на усилителе должны быть соединены с соответствующими клеммами на АС. • На клеммах для подключения акустической системы имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во избежание поражения электрическим током при подсоединении и отсоединении проводов АС отсоедините кабель питания, прежде чем прикоснуться к каким-либо неизолированным деталям.

Подключение • При использовании АС с отключаемыми разделительными фильтрами помните, что если фильтр отключен, эффект будет отсутствовать и может произойти повреждение АС. • Также можно подключить провода от клемм SPEAKERS A (Акустические системы A) к клеммам «HIGH» (ВЧ), а от клемм SPEAKERS B (Акустические системы B) – к клеммам «LOW» (НЧ) (противоположным образом тому, как показано на рисунке).

• Все жилы оголенного провода должны быть скручены, а провод должен быть полностью вставлен в клемму АС. Если какой-либо оголенный провод АС будет касаться задней панели, может сработать защитный выключатель питания.

Подключение аудиокабелей Подсоедините белый штекер к гнезду левого канала (L), а красный штекер – к гнезду правого канала (R). Штекеры должны быть полностью вставлены в гнезда.

Подключение к электрической сети

К другому компоненту Pioneer, оснащенному гнездом CONTROL IN (Вход управления)

Другой компонент Pioneer, оснащенный гнездами CONTROL IN/OUT (Вход и выход управления)

Левый канал (белый) Правый канал (красный)

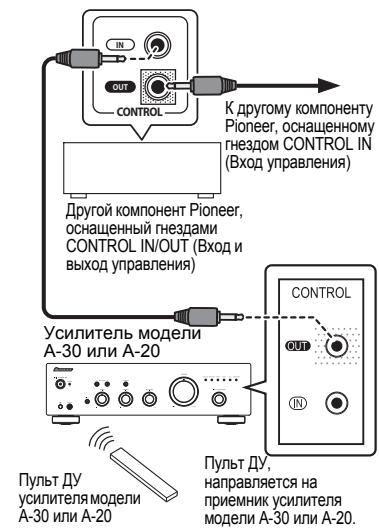

Использование централизованного управления с помощью других компонентов Pioneer (кроме модели A-10) К усилителю модели A-30 или A-20 можно подключать различные компоненты Pioneer, оснащенные гнездами CONTROL IN/OUT (Вход и выход управления), что позволяет централизованно управлять компонентами посредством приемника ДУ на усилителе модели A-30 или A-20. Благодаря этому можно также дистанционно управлять устройствами, не оснащенными приемником ДУ или установленными в местах, где приемник ДУ компонента недоступен.

Усилитель модели A-30 или A-20

Пульт ДУ усилителя модели A-30 или A-20

Пульт ДУ, направляется на приемник усилителя модели A-30 или A-20.

Примечание • Для подключения устройств используйте имеющиеся в продаже монофонические кабели с миништекерами (без резистора). • При подключении устройств к гнездам CONTROL IN/OUT (Вход и выход управления) необходимо также использовать имеющиеся в продаже аудиокабели для аналоговых соединений. Подключение только с использованием гнезд CONTROL IN/OUT (Вход и выход управления) не обеспечит возможность надлежащего управления системой. • Если кабель управления подсоединен к гнезду CONTROL IN (Вход управления) усилителя модели A-30 или A-20, невозможно управлять усилителем, направив пульт ДУ на усилитель модели A-30 или A-20 (приемник ДУ автоматически отключается).

Внимание • Отправляясь в путешествие или по какой-либо иной причине планируя не использовать усилитель в течение длительного времени, всегда отключайте кабель питания от электрической розетки. Примечание: различные внутренние настройки не будут удалены, даже если кабель питания будет отключен от электрической розетки в течение длительного времени. • Если необходимо отключить кабель питания от электрической розетки, сначала удостоверьтесь, что нажата кнопка /I STANDBY/ON (Сеть Режим ожидания/вкл.) на передней панели усилителя, чтобы усилитель модели A-30 или A-20 был ВЫКЛЮЧЕН, а усилитель модели A-10 перешел в режим ожидания, и только после этого отключайте кабель питания. Осторожно • Использование кабеля питания, отличного от того, который входит в комплект поставки, приведет к прекращению гарантии, так как компания Pioneer не несет ответственности за какие-либо повреждения, нанесенные в этом случае. (Номинальное значение токовой нагрузки кабеля питания, входящего в комплект поставки модели A-30, составляет 10 А, а кабеля питания, прилагающегося к A-20/A-10, составляет 2,5 А.) • Не следует использовать какой-либо иной кабель питания, кроме входящего в комплект поставки данного устройства. • Запрещается использовать входящий в комплект поставки кабель питания для каких-либо иных целей, кроме указанных ниже. После выполнения всех соединений подключите усилитель к розетке электрической сети переменного тока. Задняя панель модели A-30

К розетке сети переменного тока

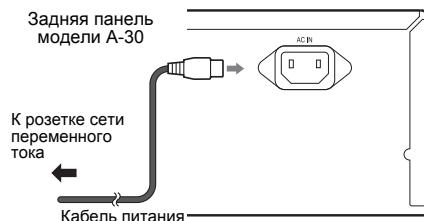

1 Подключите входящий в комплект кабель питания к гнезду AC IN (Вход питания переменного тока) на задней панели усилителя. 2 Вставьте штепсельную вилку в розетку электрической сети переменного тока.

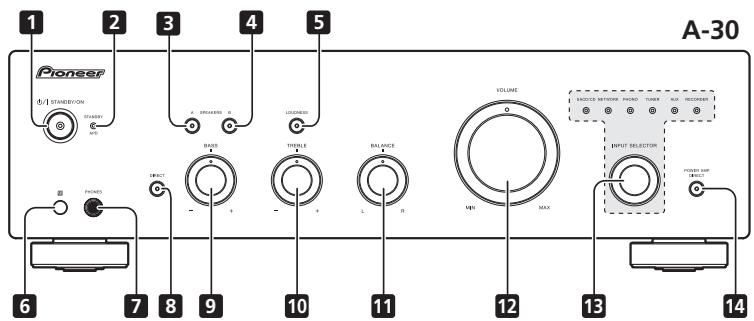

Органы управления и индикаторы

Органы управления и индикаторы

Принимает сигналы с пульта ДУ (стр. 4).

Это гнездо служит для подключения наушников. Звук не воспроизводится, если кнопка POWER AMP DIRECT (Прямое подключение к усилителю мощности) находится в положении «Вкл.».

8 Кнопка с индикатором DIRECT (Прямое подключение)

2 Индикатор STANDBY/APD (Режим ожидания/автовыключение)

3 Кнопка с индикатором SPEAKERS A (Акустические системы A)

4 Кнопка с индикатором SPEAKERS B (Акустические системы B) Нажмите эту кнопку для прослушивания АС, подключенных к клеммам SPEAKERS B (Акустические системы A). On (Вкл.): индикатор горит. Акустические системы воспроизводят звук. (Звук также воспроизводится через выход PHONES (Наушники)). Off (Выкл.): индикатор не горит. Акустические системы не воспроизводят звук. Установите кнопку в это положение при прослушивании звука через наушники.

5 Кнопка с индикатором LOUDNESS (Акустические системы A) Используйте эту кнопку при прослушивании звука на низкой громкости. On (Вкл.): индикатор горит. Происходит усиление нижних и верхних звуковых частот для улучшения воспроизведения на низкой громкости. Off (Выкл.): индикатор не горит. Кнопка обычно должна находиться в этом положении. • Эта кнопка не функционирует, если кнопка DIRECT (Прямое подключение) находится в положении «Вкл.». • При увеличении громкости звука величина изменения, выполняемого схемой LOUDNESS (Тонкомпенсация), уменьшается.

Регулятор BASS (Тембр НЧ)

Этот регулятор служит для настройки тембра нижних звуковых частот. Центральное положение этого регулятора соответствует линейной (обычной) АЧХ. При повороте регулятора вправо усиление нижних частот повышается; при повороте влево усиление нижних частот снижается. • Эта кнопка не функционирует, если кнопка DIRECT (Прямое подключение) находится в положении «Вкл.».

10 Регулятор TREBLE (Тембр НЧ) Этот регулятор служит для настройки тембра верхних звуковых частот. Центральное положение этого регулятора соответствует линейной (обычной) АЧХ. При повороте регулятора вправо усиление верхних частот повышается; при повороте влево усиление верхних частот снижается. • Эта кнопка не функционирует, если кнопка DIRECT (Прямое подключение) находится в положении «Вкл.».

Поворачивайте этот селектор по часовой стрелке или против часовой стрелки так, чтобы загорелся индикатор необходимого источника сигнала. При вращении селектора по часовой стрелке будут гореть индикаторы с правой стороны. При вращении селектора против часовой стрелки будут гореть индикаторы с левой стороны. При нажатии на пульте ДУ кнопки MUTE (Отключение звука) индикатор источника входного сигнала, выбранного с помощью селектора INPUT SELECTOR (Выбор входа), начнет мигать.

14 Кнопка с индикатором POWER AMP DIRECT (Прямое подключение к усилителю мощности) (только для модели A-30) Нажмите эту кнопку, если усилитель модели A-30 используется в качестве усилителя мощности (стр. 10).

Нажмите эту кнопку для прослушивания АС, подключенных к клеммам SPEAKERS A (Акустические системы A). On (Вкл.): индикатор горит. Акустические системы воспроизводят звук. (Звук также воспроизводится через выход PHONES (Наушники)). Off (Выкл.): индикатор не горит. Акустические системы не воспроизводят звук. Установите кнопку в это положение при прослушивании звука через наушники.

13 Селектор с индикаторами INPUT SELECTOR (Выбор входа)

Если усилитель находится в режиме ожидания, этот индикатор горит красным светом. Если функция автоматического выключения (APD) включена, этот индикатор горит зеленым светом (стр. 11).

Этот регулятор служит для настройки громкости звука. (Он также позволяет регулировать громкость звука наушников.)

Эта кнопка служит для выключения и включения усилителя. При включенном питании горит индикатор питания в центре кнопки. • На усилителе модели A-10 с помощью этой кнопки осуществляется перевод усилителя в режим ожидания и его включение.

12 Регулятор VOLUME (Громкость)

1 Кнопка /I STANDBY/ON (Сеть Режим ожидания/вкл.)

Этот регулятор обычно должен оставаться в центральном положении. Отрегулируйте баланс, если звук АС одного канала громче звука АС другого канала. Если звук громче в правом канале, поворачивайте регулятор в направлении положения «L» (Левый канал), а если звук громче в левом канале, поворачивайте регулятор в направлении положения «R» (Правый канал). • Эта кнопка не функционирует, если кнопка DIRECT (Прямое подключение) находится в положении «Вкл.».

On (Вкл.): индикатор горит. Если эта кнопка находится в положении «Вкл.», звуковые сигналы подаются на выход напрямую, в обход различных схем регулировки: BASS (Тембр НЧ), TREBLE (Тембр ВЧ), BALANCE (Баланс), LOUDNESS (Тонкомпенсация). Благодаря этому достигается высокоточное воспроизведение звука, но отключаются все настройки, выполненные с помощью регуляторов BASS (Тембр НЧ), TREBLE (Тембр ВЧ), BALANCE (Баланс) или кнопки LOUDNESS (Тонкомпенсация). Off (Выкл.): индикатор не горит. Сигнал проходит через различные схемы частотной коррекции. Если индикатор не горит, возможно выполнение настроек с помощью регуляторов BASS (Тембр НЧ), TREBLE (Тембр ВЧ), BALANCE (Баланс) и кнопки LOUDNESS (Тонкомпенсация).

11 Регулятор BALANCE (Баланс)

6 Сенсор сигналов пульта дистанционного управления (кроме модели A-10)

Органы управления и индикаторы

Задняя панель Сведения о подключении см. на стр. 5-6.

2 Клеммы SPEAKERS A (Акустические системы A) (правый канал) 3 Клеммы SPEAKERS B (Акустические системы B) (правый канал) 4 Клеммы SPEAKERS B (Акустические системы B) (левый канал) 5 Клеммы SPEAKERS A (Акустические системы A) (левый канал) Гнездо AC IN

Это гнездо служит для подключения кабеля питания, штепсельная вилка которого подключается к электрической розетке.

Эта клемма заземления предназначена для снижения уровня шумов при подключении усилителя к проигрывателю виниловых пластинок. Она не обеспечивает защитного заземления.

1 Клемма GND (Заземление проигрывателя)

10 Вход AUX IN 11 Вход NETWORK IN 12 Вход RECORDER IN/OUT 13 Вход POWER AMP DIRECT IN (Прямое подключение к усилителю мощности) (только для модели A-30) При использовании усилителя модели A-30 в качестве усилителя мощности подключите к этому входу предварительный усилитель (стр. 10).

14 Гнезда CONTROL IN/OUT (Вход и выход управления) (кроме модели A-10)

A30_SYXE8_Ru.book Page 9 Monday, March 5, 2012

Органы управления и индикаторы

3 Кнопки управления SACD PLAYER (SACD-плеер) С помощью этих кнопок осуществляется управление SACD-плеером Pioneer. (Нельзя использовать для воспроизведения/паузы в моделях PD-D6/PD-D6MK2/PD-D9/PD-D9MK2.)

4 Кнопки управления NETWORK AUDIO PLAYER (Сетевой аудиоплеер)

С помощью этой кнопки включается и отключается функция автоматического выключения (стр. 11).

Нажимайте эту кнопку для включения/выключения функции прямого воспроизведения (стр. 7).

Эта кнопка позволяет устанавливать три уровня яркости горения индикаторов, расположенных на передней панели усилителя, (но не влияет на индикатор STANDBY (Режим ожидания)).

С помощью этой кнопки осуществляется выбор источника входного сигнала. Ниже приведена последовательность переключения источников сигнала. SACD/CD  NETWORK  PHONO  TUNER  AUX  RECORDER  повтор цикла.

Нажмите эту кнопку для прослушивания АС, подключенных к клеммам SPEAKERS A (Акустические системы A).

10 Кнопка с индикатором SPEAKERS A (Акустические системы A)

Отключает и включает звук.

С помощью этой кнопки включается и отключается схема тонкомпенсации (стр. 7).

NETWORK AUDIO PLAYER

Используются для регулировки громкости воспроизведения.

С помощью этих кнопок осуществляется управление сетевым аудиоплеером.

Используйте эти кнопки для выбора источника входного сигнала. Эти кнопки выбирают компонент, подключенный к соответствующему входу на задней панели. • При использовании усилителя модели A-30 кнопка OPTION (Опция) не функционирует.

Нажмите эту кнопку для прослушивания АС, подключенных к клеммам SPEAKERS B (Акустические системы B).

Кнопки переключения входов

11 Кнопка с индикатором SPEAKERS B (Акустические системы B)

Переключает усилитель между режимом ожидания и включенным состоянием.

Пульт ДУ (кроме модели A-10)

Эксплуатация Переключение усилителя в режим ожидания

1 Нажмите на пульте ДУ кнопку  STANDBY/ON (Режим ожидания/вкл.).

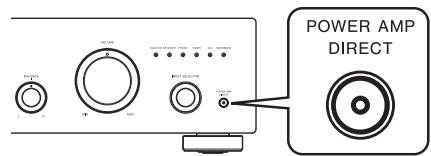

1 Нажмите кнопку POWER AMP DIRECT (Прямое подключение к усилителю мощности) на передней панели усилителя. Будет гореть индикатор POWER AMP DIRECT (Прямое подключение к усилителю мощности).

Прослушивание Проигрыватель пластинок SACD/CD-плеер Сетевой аудиоплеер

NETWORK AUDIO PLAYER FUNCTION PURE AUDIO CD-рекордер или кассетная дека

Док-станция iPod и т.п.

Для последующего включения питания нажмите на пульте ДУ кнопку  STANDBY/ON (Режим ожидания/ вкл.). • При использовании усилителя модели A-30 или A-20 питание отключаетсяс помощью кнопки  STANDBY/ON (Режим ожидания / вкл.) на передней панели. В этом случае, если питание отключено, нажатие на пульте ДУ кнопки  STANDBY/ON (Режим ожидания/вкл.) не приведет к включению усилителя. Для повторного включения питания нажмите кнопку  STANDBY/ON (Режим ожидания/вкл.) на передней панели усилителя. Примечание

1 Включите питание компонента, сигнал с которого будет использоваться. 2

Включите питание усилителя. • Если усилитель находится в режиме ожидания, нажмите на пульте ДУ кнопку  STANDBY/ON (Режим ожидания/вкл.).

• В случае использования органов управления на передней панели поворачивайте селектор INPUT SELECTOR (Выбор входа).

4 Начните воспроизведение на компоненте, выбранном на шаге 1. 5 Отрегулируйте уровень громкости с помощью регулятора VOLUME (Громкость). VOLUME

3 Выберите источник, сигнал с которого вы хотите воспроизвести.

SACD/CD NETWORK TUNER AUX PHONO RECORDER

Выберите компонент для прослушивания. • При использовании пульта ДУ для модели A-30 выбор компонента осуществляется с помощью кнопок INPUT +/– (Вход +/–).

6 Отрегулируйте тембр в соответствии со своими предпочтениями с помощью регуляторов BASS (Тембр НЧ) и TREBLE (Тембр ВЧ), а также кнопки LOUDNESS (Тонкомпенсация). При нажатии кнопки DIRECT (Прямое подключение) эти регуляторы не функционируют.

• В случае отсоединения кабеля питания от усилителя, находящегося в режиме ожидания, усилитель выключится, но при последующем подключении кабеля питания усилитель не включится автоматически. После подключения кабеля питания нажмите на пульте Дукнопку  STANDBY/ON (Режим ожидания / вкл.) для включения питания.

Использование усилителя в качестве усилителя мощности (только для модели A-30) При подключении предварительного усилителя к одному из входов данного усилителя POWER AMP DIRECT (Прямое подключение к усилителю мощности) его можно использовать в качестве усилителя мощности.

Осторожно • Если горит индикатор POWER AMP DIRECT (Прямое подключение к усилителю мощности), функции усилителя меняются указанным ниже образом: – Отключаются регуляторы VOLUME (Громкость), BASS (Тембр НЧ), TREBLE (Тембр ВЧ) и BALANCE (Баланс) на передней панели усилителя. Эти настройки выполняются с помощью регуляторов компонента, подключенного ко входу POWER AMP DIRECT (Прямое подключение к усилителю мощности) усилителя. – Если горит индикатор POWER AMP DIRECT (Прямое подключение к усилителю мощности), автоматически устанавливается максимальный уровень громкости A-30. При использовании данного устройства с мощным усилителем проверьте уровень выходного сигнала с устройства, подключенного к разъемам POWER AMP DIRECT и установите низкий уровень выходного сигнала перед включением индикатора POWER AMP DIRECT. Если изначально на устройстве, подключенном к разъемам POWER AMP DIRECT, установлен высокий уровень выходного сигнала, при загорании индикатора POWER AMP DIRECT уровень громкости может оказаться слишком высоким. – Воспроизведение звука не будет осуществляться через выходы PHONES (Наушники) и RECORDER OUT (Выход на рекордер). • Дополнительные сведения см. в руководствах по эксплуатации компонентов, подключенных к входу POWER AMP DIRECT (Прямое подключение к усилителю мощности) усилителя модели A-30.

A30_SYXE8_Ru.book Page 11 Monday, March 5, 2012

Вы можете производить запись аудио сигнала с любого источника, подключенного к усилителю на любое записывающее устройство. Проигрыватель пластинок Док-станция iPod и т.п. Сетевой аудиоплеер

iPod Music> Extras> Settings> Shuffle Songs Backlight

Тюнер NETWORK AUDIO PLAYER

Если задано это условие, устройство в случае отсутствия сигнала с течение 30 минут автоматически переходит в режим ожидания.

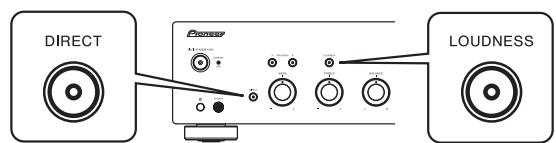

1 При включенном питании усилителя одновременно удерживайте в течение трех секунд кнопки DIRECT (Прямое подключение) и LOUDNESS (Тонкомпенсация) на передней панели усилителя.

Активация функции автоматического перехода в режим ожидания (автоматического выключения)

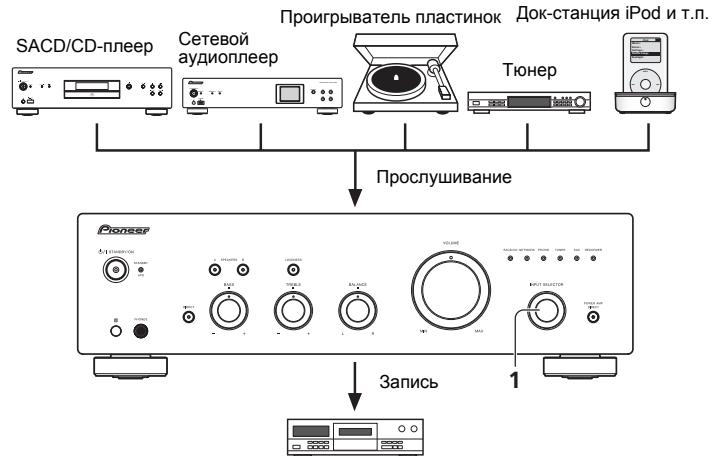

Запись аудио сигнала (на внешнее записывающее устройство)

Примечание • В зависимости от подключенного устройства производимый им чрезмерный шум может восприниматься как аудиосигнал, что приведет к сбою функции автоматического выключения.

Записывающий аудиокомпонент (CD-рекордер, кассетная дека и т.п.)

SACD/CD NETWORK TUNER PHONO AUX

Восстановление заводских настроек 1 В режиме ожидания одновременно удерживайте в течение пяти секунд кнопки DIRECT (Прямое подключение) и SPEAKERS A (Акустические системы A) на передней панели усилителя.

2 Начните запись, а затем начните воспроизведение на компоненте-источнике сигнала.

1 Выберите источник, сигнал с которого вы хотите записать.

Если эта функция активирована, индикатор STANDBY/APD (Режим ожидания/автовыключение) на передней панели усилителя будет гореть зеленым светом. Нажмите эти кнопки еще раз для отключения функции. • Также эту функцию можно активировать с помощью кнопки APD (Автовыключение) на пульте ДУ для модели A-30. • Стандартная заводская настройка – «Вкл.».

Включите питание усилителя.

Дополнительная информация Глава 5:

Дополнительная информация

При выборе функции на выходе отсутствует звук.

•Отсоединен или неправильно подключен межблочный кабель. Проверьте соединения (стр. 5). •Загрязнены разъемы или штекеры на кабеле. Сотрите загрязнения с разъемов и штекеров. •Удостоверьтесь, что селектор входов на усилителе переключен на соответствующий воспроизводящий компонент. Переключите селектор на соответствующий вход (стр. 10).

Устранение неисправностей Зачастую неверные действия ошибочно принимаются за неполадки или неисправности. Если вам кажется, что этот компонент неисправен, пожалуйста, сначала ознакомьтесь с приведенными ниже пояснениями. Иногда проблема может быть связана с другим компонентом. Проверьте другие компоненты и используемые электрические приборы. Если неполадку не удается устранить даже после ознакомления с приведенными ниже рекомендациями, то обратитесь в ближайший авторизованный сервисный центр Pioneer или к вашему дилеру. • Если устройство перестает нормально работать из-за внешнего воздействия, например, из-за разрядов статического электричества, то отключите сетевую вилку от розетки, а затем подключите ее снова – это поможет вернуть исходные рабочие условия.

Не включается питание.

•Проверьте, не отключена ли штепсельная вилка от электрической розетки? Подключите штепсельную вилку к электрической розетке надлежащим образом (стр. 6). •Проверьте, не отключен ли кабель питания от гнезда AC IN (Вход питания переменного тока)? Подключите кабель питания надлежащим образом (стр. 6).

Питание выключается.

•Проверьте, не активирована ли функция автоматического выключения? Если вы не хотите, чтобы питание автоматически выключалось, отключите функцию автоматического выключения (стр. 11).

Во время прослушивания звук перестает воспроизводиться, а индикатор STANDBY/APD (Режим ожидания/автовыключение) мигает красным светом с интервалом приблизительно 1 с.

•Повысилась температура внутри усилителя, и сработала схема защиты. – Выключите питание и дайте усилителю остыть, прежде чем снова включить питание. – Установите усилитель в лучше проветриваемое место. – Удостоверьтесь в правильности установки усилителя. При повторном включении неостывшего усилителя проблема может возникнуть снова (стр. 4).

Во время прослушивания звук перестает воспроизводиться, а индикатор STANDBY/APD (Режим ожидания/автовыключение) мигает красным светом с интервалом приблизительно 2 с.

•Проверьте, не используются ли акустические системы с сопротивлением, недопустимым для данного усилителя? Проверьте номинальное сопротивление АС (стр. 6). •Проверьте, не отсоединились ли провода АС от клемм SPEAKERS (Акустические системы) и не касаются ли они других проводов или поверхности задней панели усилителя? Отсоедините кабель питания и подключите кабели АС надлежащим образом (стр. 6).

При включении питания индикатор STANDBY/APD (Режим ожидания/ автовыключение) мигает с неравномерными интервалами.

•Повреждены схемы усилителя. Отсоедините кабель питания и обратитесь к продавцу усилителя или в ближайший авторизованный сервисный центр Pioneer.

•При использовании усилителя модели A-30 или A-20 питание отключается, Для включения звука нажмите на пульте ДУ кнопку MUTE (Отключение звука), (стр. 9). Одна из АС не воспроизводит звук.

•Проверьте, не отсоединены ли межблочные кабели или кабели АС с какой-либо стороны? Надежно подключите кабели (стр. 5).

Не работает пульт ДУ.

•Замените батарейки в пульте (стр. 4). •Пульт ДУ действует на расстоянии не более 7 м и под углом не более 30° от датчика ДУ на передней панели усилителя (стр. 4). •Удалите препятствие или попробуйте воспользоваться пультом из другой точки. •Не допускайте воздействия прямого света на расположенный на передней панели датчик ДУ. •Проверьте, не нарушено ли соединение одного из межблочных кабелей? Проверьте правильность соединений (стр. 6).

Не переключается источник входного сигнала на усилителе модели A-30.

•Проверьте, не включена ли функция POWER AMP DIRECT (Прямое подключение к усилителю мощности). Если эта функция включена, чтобы отключить ее, нажмите на передней панели усилителя кнопку POWER AMP DIRECT (Прямое подключение к усилителю мощности),(стр. 10).

Чистка устройства • Чтобы удалить с усилителя пыль или грязь, используйте полировочную ткань или сухую тряпочку. • Если поверхность усилителя загрязнена, протрите ее мягкой тряпочкой, слегка увлажненным нейтральным моющим средством, разбавленным чистой водой в 5 до 6 раз, а затем снова вытрите сухой тряпочкой. Не используйте воск для мебели и моющие средства. • Не используйте для очистки растворители, бензин, средства от насекомых и другие химикаты ни на поверхности этого устройства, ни рядом с ним – это может вызвать коррозию его поверхности.

A30_SYXE8_Ru.book Page 13 Thursday, February 16, 2012

Дополнительная информация

Усилитель Характеристики усилителя приводятся для напряжения питания 230 В.

Вход (чувствительность/сопротивление)

Выход (уровень/сопротивление)

RECORDER OUT . . . . . . . . . . . . . . . . . . . .200 мВ, 2,2 кΩ PHONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250 мВ, 32 Ω

Диапазон воспроизведения частот

В соответствии со статьей 5 Закона Российской Федерации “О защите прав потребителя” и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров. Аудио и видеооборудование: 7 лет Переносное аудиооборудование: 6 лет Другое оборудование (наушники, микрофон и т.д.): 5 лет Автомобильная электроника: 6 лет D3-7-10-6_A1_Ru

Принадлежности Пульт ДУ (кроме модели A-10) . . . . . . . . . . . . . . . . . . . . 1 Сухие батарейки AAA/IEC R03 (кроме модели A-10) 2 Кабель питания Гарантийный талон Инструкции по эксплуатации (этот документ) Примечание • В связи с постоянным совершенствованием изделия технические характеристики и конструкция могут быть изменены без предварительного уведомления. • Упоминаемые в настоящем документе названия корпораций и изделий являются товарными знаками или зарегистрированными товарными знаками соответствующих корпораций.

• Непрерывная выходная мощность (оба канала в полосе частот от 20 Гц до 20 кГц)

Технические характеристики

SACD/CD, NETWORK, TUNER, AUX, RECORDER . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Гц до 100 кГц, дБ* PHONO (MM) . . . . . . . . . . . . . .20 Гц до 20 кГц, ±0,5 дБ* * Измерено при нажатой кнопке DIRECT.

• Регулировка тембра (При VOLUME-30 дБ) Низкие частоты . . . . . . . . . . . . . . . . . . . . ± 10 дБ (100 Гц) Высокие частоты . . . . . . . . . . . . . . . . . . . ± 10 дБ (10 кГц)

• Отношение сигнал-шум (закороченный вход ВЧ, уровень шума по шкале А)

Сопротивление акустических систем

Дополнительная информация

1:07 PM A30_SYXE8_Ru.book Page 15 Thursday, February 16, 2012

Дополнительная информация

1-1, Син-Огура, Сайвай-ку, г. Кавасаки, префектура Канагава, 212-0031, Япония

Импортер: ООО "ПИОНЕР РУС"

125040, Россия, г. Москва, ул. Правды, д.26 Тел.: +7(495) 956-89-01

PIONEER ELECTRONICS (USA) INC. P.O. BOX 1540, Long Beach, California 90801-1540, U.S.A. TEL: (800) 421-1404
