РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-CDM8017 HYUNDAI

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить настоящее руководство перед подключением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Содержание 19

Перед началом эксплуатации 20

Меры предосторожности.... 20

Установка/Подключение 22

Установка 22

Общая информация 22

Установка устройства в приборную

панель 22

Установка в приборную панель

(Метод А) 22

Установка декоративной рамки..... 23

Установка в приборную панель

(Метод Б) 23

Операции со съемной панелью ..... 24

Система против кражи 24

Подключение 25

Схема электрических соединений ..... 25

Использование разъема ISO 25

Управление устройством 27

Элементы управления 27

Передняя панель 27

Внутренняя панель 28

Символы ЖК-дисплея 29

Основные операции 30

Включение/выключение устройства ... 30

Регулирование уровня громкости ..... 30

Регулировка параметров аудио ..... 30

Выбор режима 30

Отключение звука 30

Эквалайзер 30

Тонкомпенсация.... 30

Отображение информации на дисплее 30

Функция ВЕЕР 30

Приглушение звука 30

Функция сброса 31

Вход AUX 31

Операции с радио 31

Выбор диапазона радио 31

Настройка радио 31

Автосохранение/сканирование 31

Сохранение и вызов станций.... 31

Сервис RDS 31

Функция AF (альтернативные частоты) - 31

Режим Regional 32

Функция ТА 32

Функция PTY (тип программы) 32

Местные/удаленные радиостанции .... 33

Дополнительные функции 33

Воспроизведение дисков 34

Загрузка/извлечение диска 34

Воспроизведение/пауза 34

Выбор предыдущего/следующего трека 34

Ускоренное воспроизведение вперед/

назад 34

Выбор папки 34

Обзорное воспроизведение 34

Повторное воспроизведение 34

Случайное воспроизведение 35

Поиск файлов и папок 35

Операции со смешанными дисками ... 36

Примечания по МРЗ и WMA 36

Примечание по созданию

собственных CD-R или CD-RW,

содержащих файлы МРЗ 37

ID3-теги 37

Операции с USB/SD/MMC 37

Загрузка карты памяти в устройство .... 37

Загрузка USB-накопителя в устройство 38

Общая информация 38

Обращение с компакт-дисками 38

Чистка дисков 38

Чистка корпуса устройства 39

Комплект поставки 39

Устранение неисправностей 39

Технические характеристики 41

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Меры предосторожности

• Внимательно изучите данное руководство, чтобы ознакомиться с устройством.
• Держите данное руководство под рукой в качестве справочника по правилам эксплуатации и мерам предосторожности. Не допускайте к использованию устройства посторонних лиц, не ознакомившихся и не усвоивших инструкции по эксплуатации.
  • ЛАЗЕРНЫЙ ПРОДУКТ КЛАССА 1

Данное устройство оснащено лазерным диодом класса выше 1. Лазерные лучи, исходящие из блока оптической головки считывания информации с компакт-диска, опасны для глаз. В целях обеспечения полной безопасности не снимайте какие-либо крышки и не пытайтесь проникнуть внутрь устройства. Ремонт должен выполняться только квалифицированным специалистом.

• Не допускайте попадания жидкости на устройство. Это может повлечь за собой поражение электрическим током. Кроме того, попадание жидкости или пыли в устройство может стать причиной его выхода из строя, перегрева и появления дыма. Оберегайте устройство от воздействия влаги.

• Убедитесь, что внутрь устройства не попали посторонние предметы. Они могут вызвать сбои в работе или стать причиной возгорания или поражения лазерным лучом.

• Началом эксплуатации устройства считается момент его установки в автомобиль. Перед началом использования устройства в зимний период рекомендуется прогреть салон автомобиля в течение 20 минут или до достижения эксплуатационного диапазона температуры устройства.

• Использование устройства при температуре, выходящей за рамки эксплуатационного диапазона температур, значительно снижает ресурс работы экрана и других компонентов устройства и может привести к выходу устройства из строя.
• При установке и подключении устройства отключите отрицательную клемму аккумулятора автомобиля.
• Устройство разработано таким образом, чтобы отрицательный вывод аккумулятора был подключен к корпусу транспортного средства. Пожалуйста, убедитесь в этом перед установкой.
• При замене предохранителя, убедитесь, что вы устанавливаете предохранитель с тем же номиналом. Используя предохранитель с повышенным значением тока, можно причинить значительные повреждения устройству.
• Не позволяйте проводам динамиков соприкасаться друг с другом или с корпусом автомобиля после включения устройства. В противном случае усилитель может быть перегружен или выйти из строя.

Перед началом эксплуатации

• Убедитесь, что источник питания и антенна отключены, если Вы не будете пользоваться устройством в течение длительного времени или во время грозы.
• Убедитесь, что источник питания отключен, если обнаружена неправильная работа устройства, устройство издает нехарактерные звуки, запах, выделяет дым или внутрь его попала жидкость. В этих случаях необходим квалифицированный технический осмотр устройства.
• Не устанавливайте уровень громкости, заглушающий внешние звуки дорожной обстановки и сигналы специального авто-транспорта.
• При неполадках в работе устройства свяжитесь с торговым представителем или с ближайшим сервисным пунктом.

Установка

Общая информация

• Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно.
- Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в работе устройства.
- Если для установки устройства необходимо сверлить отверстия в кузове автомобиля или вносить какие-либо другие изменения в его конструкцию, проконсультируйтесь с продавцом.
- Устанавливайте устройство там, где оно не будет закрывать водителю обзор и отвлекать его от дорожной обстановки и не сможет нанести травм пассажирам в случае внезапной остановки автомобиля, например, при экстренном торможении.
- Если при установке устройства угол относительно горизонтальной плоскости превышает 30°, рабочие характеристики проигрывателя могут быть не оптимальны.
- Никогда не устанавливайте устройство в таких местах, где оно будет подвергаться воздействию высокой температуры, например, в местах попадания прямых солнечных лучей, в местах выхода горячего воздуха от отопителя автомобиля, в местах, где очень грязно или пыльно, или там, где устройство будет подвергаться сильной вибрации.
• Перед установкой устройства обязательно снимите переднюю панель.

Установка устройства в приборную панель

Данное устройство может быть установлено либо «спереди» (обычная установка стандарта DIN в приборную панель автомобиля), либо «сзади» (установка стандарта DIN, при которой используются отверстия на боковых сторонах корпуса проигрывателя, имеющие резьбу под винты). Более подробно методы установки А и Б описываются ниже.

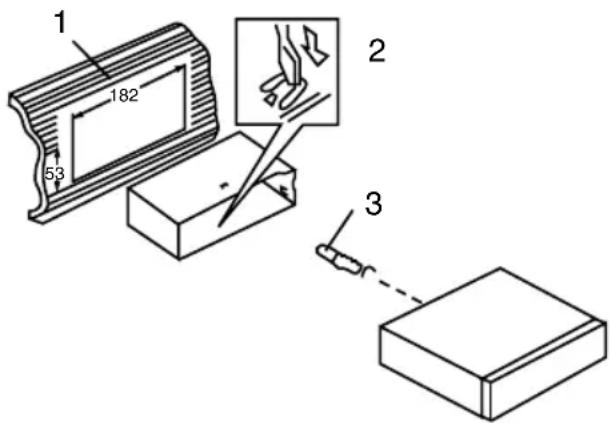

Установка в приборную панель (Метод А)

Установка устройства

1. Приборная панель автомобиля
2. Монтажный кожух.
3. Винт
4. Гайка(5 мм)
5. Пружинная шайба
6. Винт (5 x 25 мм)
7. Опорная планка.
8. Плоская шайба

1 182 53 2 3

1. Установите монтажный кожух в приборную панель автомобиля, убедитесь, что он установлен правильной стороной и нет препятствий (провода, элементы приборной панели) для установки магнитолы.
2. После установки монтажного кожуха в приборную панель отогните на нем металлические язычки, соответствующие толщине приборной панели. Это позволит закрепить кожух на месте.
3. Обязательно используйте опорную планку для закрепления задней стороны проигрывателя. Определите место крепления и установите ее согласно приведенному рисунку. Планку можно согнуть руками под

Нужным углом.

1. Подключите необходимые провода и разъемы. Убедитесь в правильности подключения.
2. Установите магнитолу в монтажный кожух до фиксации боковых защелок.

а – Декоративная рамка
6 – Направление снятия рамки
в – Установка ключей съемников

a 6 B

1. Выключите магнитолу и снимите переднюю панель.
2. Вставьте пальцы в канавку на передней стороне декоративной рамки (рамка снимается с небольшим усилием). Потяните рамку на себя, чтобы снять ее.
3. Вставьте входящие в комплект ключи-съемники с обеих сторон корпуса устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь устройство из приборной панели, потяните за съемники или магнитолу и вытяните её на себя (перед снятием убедитесь, что магнитола не зафиксирована с опорной планкой).

Установка декоративной рамки

Для установки декоративной рамки при- жмите ее к корпусу устройства и нажмите, чтобы вставить на место. Это необходимо сделать до установки передней панели, иначе вы не сможете установить декоратив- ную рамку на место (При установке рамки на место направьте сторону с канавкой вниз и закрепите ее.).

Установка в приборную панель (Метод Б)

В данном случае установки используются отверстия для винтов на боковых сторонах устройства. Закрепите устройство с помощью штатных кронштейнов крепления радиоприемника.

1. Выберите такое положение, в котором отверстия для винтов на кронштейне (3) будут совмещены с отверстиями для винтов на корпусе устройства и вкрутите по два винта (2) с каждой стороны.
2. Винт.
3. Монтажный кронштейн штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Защелка (снимите эту деталь).

При установке по методу Б монтажный кожух и внешняя декоративная рамка не используются.

Панель может повредиться из-за внешних факторов: тряски, ударов. После снятия ее с устройства держите панель в защитном футляре и старайтесь не ронять и не наносить физических повреждений.

Очень важным элементом является коннектор на задней части панели. Не нажимайте на него ногтями, ручками, от- вертками.

Если панель загрязнилась или запылилась, протрите ее сухой чистой тканью. Для чистки разъема в задней части панели используйте тампон, смоченный изопропиловым спиртом.

Операции со съемной панелью

Наденьте крепежное отверстие левой стороны панели на крепление в левой стороне ресивера. Затем поднимите панели и нажмите на середину панели до щелчка. Убедитесь в том, что панель плотно закреплена в ресивере, иначе на дисплее могут отобразиться символы ошибок или некоторые кнопки не будут функционировать.

Для отсоединения передней панели нажмите кнопку OPEN, затем извлеките сначала левую, потом правую сторону панели из крепления ресивера. Потяните панель на себя.

Система против кражи

Если данное устройство не используется,

переднюю панель можно отсоединить и поместить в защитный футляр, входящий в комплект поставки. Панель в футляре можно взять с собой, когда Вы покидаете автомобиль. Это позволяет избежать кражи панели.

Отключите питание устройства. Снимите переднюю панель и поместите ее в предохранительный футляр.

Подключение

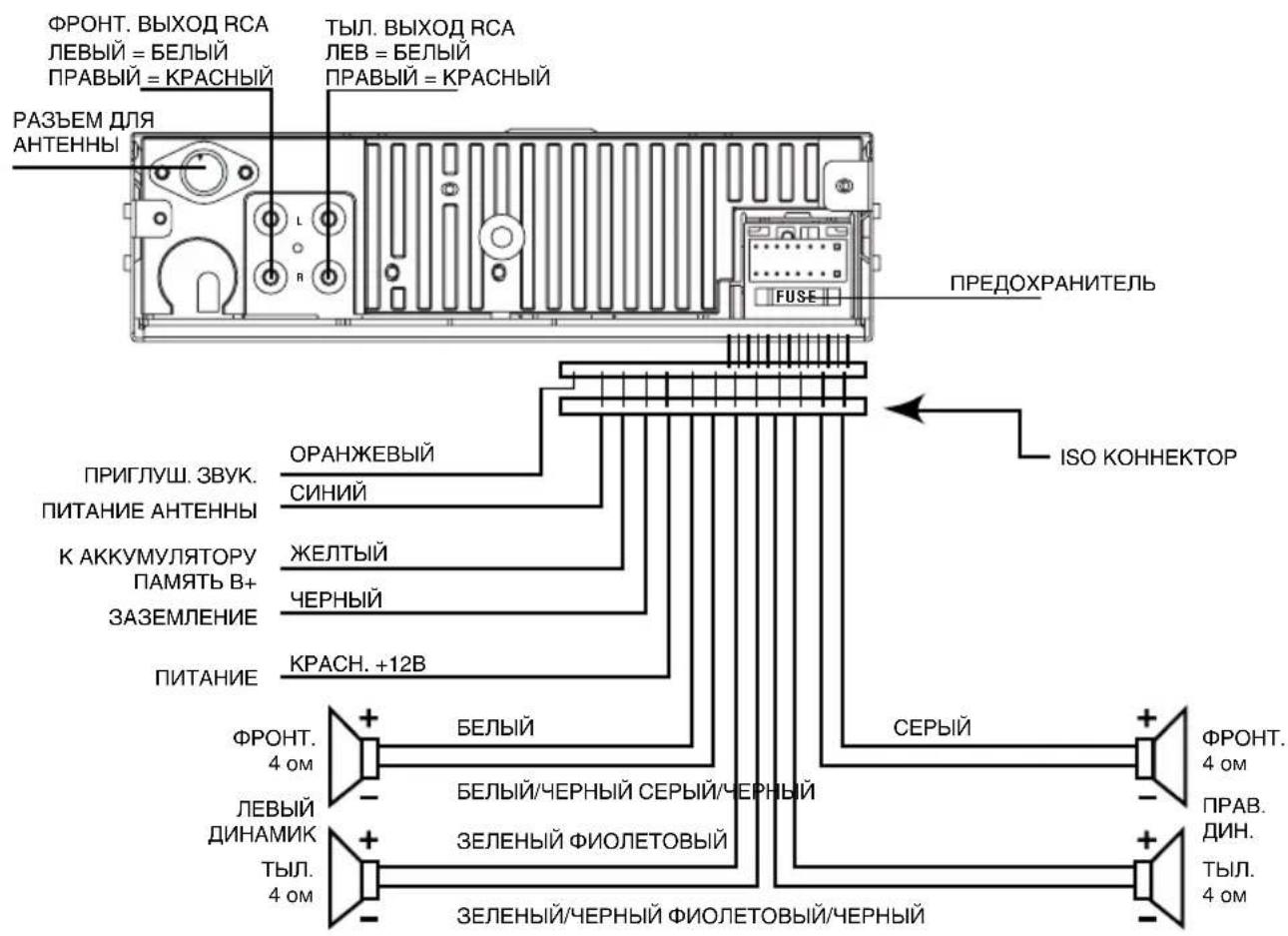

Схема электрических соединений

- Независимо от размера динамиков следует использовать динамики с сопротивлением 4 Ом.

- Не допускайте короткого замыкания проводов динамиков на корпус головного устройства или автомобиля.

ФРОНТ. ВЫХОД RCA ЛЕВЫЙ = БЕЛЫЙ ПРАВЫЙ = КРАСНЫЙ ТЫЛ. ВЫХОД RCA ЛЕВ = БЕЛЫЙ ПРАВЫЙ = КРАСНЫЙ РАЗЬЕМ ДЛЯ АНТЕННЫЙ ПРЕДОХРАНИТЕЛЬ ПРИГЛУШ. ЗВУК. ПИТАНИЕ АНТЕННЫЙ К АККУМУЛЯТОРУ ПАМЯТЬ В+ ЗАЗЕМЛЕНИЕ ПИТАНИЕ ОРАНЖЕВЫЙ СИНИЙ ЖЕЛТЫЙ ЧЕРНЫЙ КРАСН. +12В ФРОНТ. 4 ОМ БЕЛЫЙ БЕЛЫЙ/ЧЕРНЫЙ СЕРЫЙ/ЧЕРНЫЙ ЛЕВЫЙ ДИНАМИК ТЫЛ. 4 ОМ ЗЕЛЕНЫЙ ФИОЛЕТОВЫЙ ЗЕЛЕНЫЙ/ЧЕРНЫЙ ФИОЛЕТОВЫЙ/ЧЕРНЫЙ СЕРЫЙ ФРОНТ. 4 ОМ ПРАВ. ДИН. ТЫЛ. 4 ОМ

Использование разъема ISO

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на рисаунке.

1. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания батареи в соответствии с приведенной таблицей.

Номер Функция
	Разъем А Разъем В
1 Тыловой	правый(+)---Фиолетовый
2 Тыловой	правый(-)---Фиолет./Черный
3 Фронтальный	правый(+)---Серый
4 Питание	12В (+)/желтый Фронтальн.	правый(-)---Серый/Белый
5 Питание	антенны/синий Фронтальный	левый(+)---Белый
6 Фронт.	левый((-)---Белый/Черный
7 Зажигание/красный	Тыловой левый(+)	---Зеленый
8 Земля/черный	Тыловой левый(-)---Зеленый/Черный

Провод питания антенны предназна-

чен для подачи питания на антенну и для удаленного управления дополнительным усилителем.

Элементы управления

Передняя панель

1 2 3 4 5 6 7 8 MUTE H-CON3017 HYUNDDI 30W x 4 USB DISP ADCY AUX IN PUSH BEL AMS BAND 1 2 3 4 5 6 TA AF REG 9 10 11 12 13 14 15 16 17 18 19 20 21 22

1. Кнопка POWER
2. Регулятор VOLUME/ Кнопка SEL
3. Кнопка MUTE
4. Кнопка MODE
5. Дисплей
6. Кнопка PTY
7. Кнопка DISP
8. Кнопка OPEN
9. Кнопка PREVIOUS
10. Кнопка AMS

11. Кнопка NEXT

12. Кнопка BAND

13. Кнопка 1/PLAY/PAUSE
14. Кнопка 2/SCN
15. Кнопка 3/RPT
16. Кнопка 4/SHF
17. Кнопка 5
18. Кнопка 6
19. Кнопка ТА
20. Кнопка REG/AF
21. Разъем AUX IN
22. USB-порт

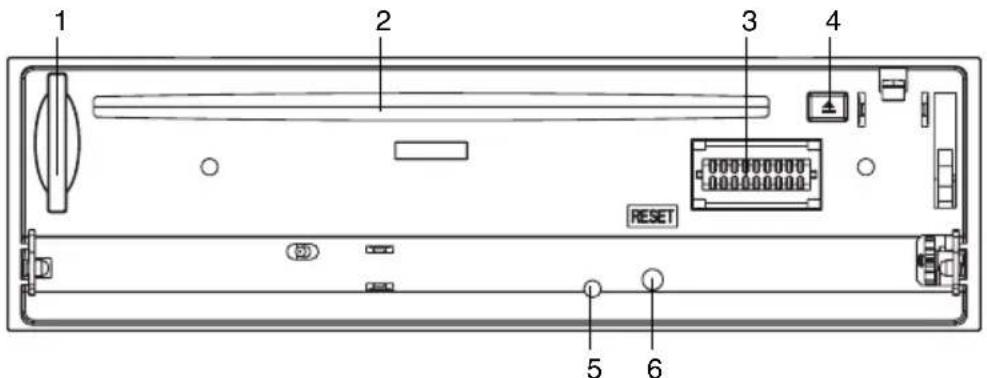

Внутренняя панель

1 2 3 4 RESET 5 6

1. Слот для карт памяти SD/MMC
2. Слот для дисков
3. Коннектор
4. Кнопка ЕJECT
5. Индикатор состояния панели
6. Кнопка (отверстие) сброса RESET

При нажатии кнопки RESET все

выполненные установки будут удалены из памяти устройства.

Индикатор состояния панели загорается, когда панель опущена, и мигает при снятии панели.

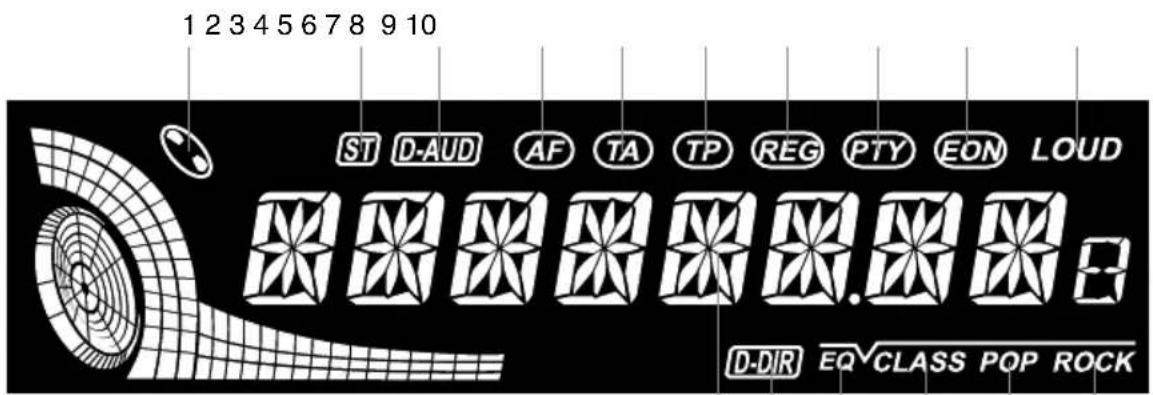

Символы ЖК дисплея

1 2 3 4 5 6 7 8 9 10 ST D-AUD AF TA TP REG PTY EON LOUD D-DIR EQCLASS POP ROCK

111213141516

1. Индикатор загрузки диска
2. Индикатор стерео приема сигнала
3. Индикатор воспроизведения МРЗ/WMA
4. Индикатор функции AF
5. Индикатор функции ТА
6. Индикатор функции ТР
7. Индикатор функции REG
8. Индикатор функции PTY

9. Индикатор функции EON

10. Индикатор тонкомпенсации

11. Режим эквалайзера ROCK
12. Режим эквалайзера POP
13. Режим эквалайзера CLASS
14. Индикатор работы эквалайзера
15. Имя папки
16. Цифровой дисплей (радио частота, имя/номер трека и т.д.)

Основные операции

Включение/выключение устройства

Нажмите любую кнопку (кроме кнопки OPEN) или вставьте диск в слот, чтобы включить устройство. Нажмите кнопку POWER, чтобы отключить питание устройства.

Регулирование уровня громкости

Вращайте регулятор VOL, чтобы отрегулировать уровень громкости.

Регулировка параметров аудио

Нажимайте кнопку SEL на передней панели, чтобы выбрать параметр: VOL (громкость) => BAS (низкие частоты) => TRB (высокие частоты) => BAL L-R (баланс левые/правые динамики) => FAD F-R (баланс задние/передние динамики). Вращайте регулятор VOL, чтобы отрегулировать каждый параметр.

Каждая настройка отображается на дисплее в течение нескольких секунд. Если в течение этого времени ни одна кнопка не была нажата, дисплей вернется в обычный режим.

Выбор режима

Нажимайте кнопку MODE, чтобы выбрать режим работы устройства: AUX => Радио => СДР (диск) => Карта памяти => USB.

Отключение звука

Нажмите кнопку MUTE, чтобы отключить звук. Нажмите эту кнопку повторно или регулируйте громкость, чтобы включить звук.

Эквалайзер

Нажимайте и удерживайте кнопку MUTE несколько раз для выбора режима эквалайзера: FLAT - CLASSICS - POP - ROCK - отключен.

Тонкомпенсация

Нажмите и удерживайте кнопку BAND; на дисплее отобразится надпись LOUD ON, означающая что функция компенсации низких и высоких частот включена. Данная функция полезна, если вы хотите уменьшить уровень звука без потери четкости звучания. Для отключения функции повторно нажмите и удерживайте эту кнопку.

Отображение информации на дисплее

Нажимайте кнопку DISP; на дисплее будет отображаться информация:

В режиме радио: Текущее время -> информация PTY -> текущая частота

В режиме диска: Текущее время -> ID3-тэг -> текущая частота -> информация PTY -> номер и название текущего трека.

В случае, когда информация о времени и PTY-информация не принимаются, на дисплее отображается "NO CLOCK" и "NO PTY" соответственно.

Отображение информации происходит в течение нескольких секунд.

Функция ВЕЕР (звуковой сигнал нажатия кнопки)

Нажмите и удерживайте кнопку SEL; затем нажимайте ее до отображения надписи BEEP OFF (BEEP ALL/BEEP 2ND). Вращайте регулятор VOL для выбора одного из следующих режимов:

BEEP OFF – нажатия кнопок не сопровождаются звуковым сигналом

BEEP ALL – любое нажатие кнопки сопровождается звуковым сигналом

BEEP 2ND – нажатие и удержание кнопки сопровождается звуковым сигналом.

Приглушение звука

Звук аудио системы автоматически при- глушается при наличии входящего звонка.

Данная функция работает, только если устройство подключено к телефону.

- При входящем звонке на дисплее отображается «TEL CALL», и работа устройства временно прерывается.

- При завершении звонка надпись «TEL

CALL» пропадает с дисплея. Устройство возвращается в предыдущий режим работы; восстанавливается предыдущий уровень громкости.

Функция сброса

Кнопку (отверстие) RESET следует нажимать тонким металлическим предметом (например, шариковой ручкой). Функция сброса используется в следующих случаях:

• Начало работы с устройством, после его подключения.
• Кнопки устройства не работают.
• На дисплее отображается символ ERROR (ошибка).

Вход AUX in

Разъем AUX in предназначен для подключения внешнего аудио и видео устройства с целью усиления звука. В случае правильного подключения аудиосигнал от внешнего источника будет транслироваться через акустику головного устройства. Это дает возможность регулировать громкость и качество звучания. Например, Вы можете подключить MP3-проигрыватель для прослушивания аудиозаписей через акустику автомобиля.

Операции с радио

Выбор диапазона

Нажимайте кнопку BAND, чтобы выбрать диапазон в режиме радио: FM1, FM2, FM3, MW. В каждом диапазоне можно сохранить до 6 радиостанций, общее количество сохраняемых радиостанций составляет 24.

Настройка радио

Нажмите кнопку PREV или NEXT; устройство автоматически осуществит поиск ближайшей станции с сильным сигналом. Для поиска следующих станций повторяйте эти действия. Чтобы остановить процесс автоматического поиска станции, нажмите кнопку PREV или NEXT.

Нажмите и удерживайте кнопку PREV или NEXT, чтобы активировать режим ручного поиска станций. Нажимайте кнопки PREV/NEXT, чтобы выполнить настройку частоты вручную (на дисплее отобразится надпись MANUAL). Если в течение нескольких секунд Вы не нажимаете одну из этих кнопок, устройство вернется к режиму автоматического поиска.

Автоматическое сохранение/сканирование

• Автоматическое сканирование и сохранение: Нажмите и удерживайте кнопку AMS; приемник автоматически выполнит сканирование диапазона и сохранит станции с сильным сигналом.
• Сканирование: Нажмите кнопку AMS, приемник выполнит сканирование сохраненных станции в каждом диапазоне.

Сохранение и вызов радиостанций

На панели устройства есть 6 кнопок с цифрами, с помощью которых Вы можете сохранять и включать радиостанции в каждом диапазоне. Выберите нужную радиостанцию, затем нажмите и удерживайте кнопку с цифрой. Станция будет сохранена в памяти устройства под этой цифрой. Для вызова сохраненной станции нажмите соответствующую кнопку с цифрой.

Сервис RDS

Сервис RDS (Система радио данных) доступен не во всех регионах. Имейте в виду, что если услуга RDS не доступна в Вашем регионе, то данная функция не будет работать.

Функция AF (альтернативные частоты)

При слабом сигнале функция альтернативных частот позволяет приемнику настраиваться на другие станции с тем же идентификационным кодом, что и текущая станция, но с более сильным сигналом. При

этом вместо частоты на дисплее появится название станции.

Нажмите кнопку REG/AF, чтобы включить или выключить функцию AF. При включенном режиме AF радио постоянно проверяет силу сигнала альтернативных частот, на которых может транслироваться RDS программа. Если сигнал слабый или исчезает, приемник будет автоматически искать другую частоту с этой программой.

Если служба RDS не доступна в Вашей местности, выключите режим AF. По умолчанию функция включена.

Если символ AF отображается на дисплее статично, это означает, что режим AF активен и идет прием информации RDS. Если символ мигает, режим активен, но информация RDS отсутствует. Если символ AF не отображается, это означает, что режим AF отключен.

При приеме радиостанции с информацией RDS на дисплее отображается название этой станции. При поступлении сообщения о дорожном происшествии на дисплее отобразится надпись «ALARM»; если громкость установлена на минимум, на время вещания громкость увеличится до предоставленного значения.

Режим REGIONAL

Нажмите и удерживайте кнопку REG/AF, чтобы включить режим REGIONAL. На дисплее будет отображаться символ REG.

REG ON (вкл): во время поиска AF и TA передач приемник будет настраиваться на те станции, PI-код которых совпадает с кодом текущей станции.

REG OFF (выкл): PI-код будет игнорироваться и будет возможен прием региональных станций.

Функция ТА (программы о дорожном движении)

В режиме радио нажмите кнопку ТА для включения/отключения функции ТА. Начнется автоматический поиск программ дорожного движения вне зависимости от текущего режима.

Когда программа будет найдена, начнется ее трансляция. Чтобы прервать трансляцию, нажмите кнопку ТА; устройство вернется к предыдущему режиму; это не повлечет за собой отключения функции ТА. Когда программа закончится, устройство автоматически вернется к текущему режиму.

Функция PTY (тип программы)

FM-станции, поддерживающие сервис RDS, передают идентифицирующий сигнал типа программы.

Нажмите кнопку PTY, чтобы выбрать категорию музыкальных программ. Затем нажимайте кнопки с цифрами 1-6, чтобы выбрать разные типы музыкальных программ.

Нажмите кнопку PTY дважды, чтобы выбрать категорию информационных программ. Затем нажмите кнопки с цифрами 1-6, чтобы выбрать нужный тип информационных программ.

Каждый номер содержит три разных информационных программы на выбор.

Button	Music group	Speech group
1 Pop	Rock News, Affairs, Info
2 Easy	Light Sport, Educate, Drama
3 Classics Culture, Science, Varied
4 Jazz, Country Weather, Finance, Children
5 Nation, Oldies Social, Religion, Phone IN
6 Folk Travel, Leisure, Document
Кноп-ка	Музыкальные программы	Информационные программы
1 поп-	музыка,рок-музыка	новости,текущая информация,общая информация и сообщения
2 легкая му-зыка,легкая классическая музыка		спортивные новости,образовательные программы,радиопостановки и сериалы
3 клас-сическая музыка		культурные про-граммынаука и техника развлекательные программы
4 джаз,музыка кантри		метеорологическая инфор-мация коммерция,торговля
5 националь-ная музыка музыка ретро		социальные новости,религиозные программы,ток-шоу
6 народная музыка		программы для путешествен-ников,хобби и развле-чения,документальные программы

При включенной функции PTY приемник начинает поиск соответствующего типа программы; поиск останавливается, когда программа найдена. Если в течение нескольких секунд ни одна программа не была выбрана, приемник настроится на

предыдущую программу. Если за один цикл нужный тип программы не найден, приемник вернется к текущему режиму.

Местные/удаленные радиостанции

Нажмите и удерживайте кнопку TA для активации режима EON TA LO или EON TA DX. На дисплее отобразится соответствующая надпись.

EON TA LOCAL (дорожные сообщения местных радиостанций): Если уровень мощности сигнала радиостанции из другой сети вещания меньше определенного порогового уровня, радиоприемник не переключается на эту станцию и пользователь не услышит никаких искажений.

EON TA DISTANCE (дорожные сообщения удаленных радиостанций): Переключение на радиостанцию из другой сети вещания, которая передает сообщения о дорожном движении (EON TA), осуществляется на основе информации текущей радиостанции.

Дополнительные функции

Нажимайте и удерживайте кнопку SEL до отображения на дисплее нужной функции. Вращайте регулятор VOL, чтобы выбрать нужную опцию. После осуществления выбора несколько секунд не нажимайте никаких кнопок, чтобы активировать изменения.

Функция TA SEEK/TA ALARM

Если радиоприемник настраивается на радиостанцию, которая не передает информацию TP (Traffic Program – программы с информацией о дорожном движении) в течение определенного времени (RETUNE), радиоприемник перенастраивается на следующую станцию, которая не имеет тот же PI (код идентификации программы), что и предыдущая радиостанция, но передает информацию TP. В режиме TA SEEK устройство выполнит поиск программ о дорожном движении при нажатии кнопки TA;

TA ALARM: когда выбран данный режим, функция автоматической перенастройки радиоприемника не работает. Вместо этого радиоприемник включает звуковое опо-

вещение.

Функция PI SOUND/PI MUTE

PI SOUND: Если автомобиль перемещается в критической зоне, может появиться эффект частого переключения между двумя разными радиостанциями, потому что может быть принят другой код PI на той же частоте. Когда в описанной выше ситуации произойдет переключение на другую радиостанцию с другим кодом PI, в течение короткого времени будет слышна трансляция данной радиостанции.

PI MUTE: В описанном выше случае на короткое время звучание будет отключено.

Функция RETUNE S/L (SHORT/LONG)

«RETUNE» означает временной интервал прерывания радио сигнала для сканирования. «S» означает короткий интервал, составляющий 30 секунд; «L» означает длинный интервал, составляющий 90 секунд.

Режим Retune для режима TA активен только при выборе TA SEEK.

Функция MASK DPI/MASK ALL

После включения режима AF (поиск альтернативных частот с той же программой), программа, которую Вы прослушиваете, может быть замещена другой программой, которая вещает на той же частоте. Чтобы этого избежать, активируйте функцию MASK DPI. В режиме MASK DPI устройство маскирует только альтернативные частоты с разными информационными программами. В режиме MASK ALL устройство маскирует и информационные программы, и станции, не поддерживающие RDS.

Воспроизведение дисков

Загрузка/извлечение диска

- Нажмите кнопку OPEN, чтобы открыть переднюю панель. Вставьте диск в слот маркированной стороной вверх. Воспроизведение диска начнется автоматически. Закройте панель.

- Откройте переднюю панель и на-

жмите кнопку ЕJECT, чтобы извлечь диск. Если диск не извлечен из слота в течение нескольких секунд, он автоматически загружается обратно в слот. Когда диск будет извлечен из слота, устройство автоматически переключится в режим радио.

Воспроизведение/Пауза

Чтобы обеспечить высокое качество воспроизведения, дождитесь, пока плеер закончит читать диск. Нажмите кнопку 1/PLAY/PAUSE, чтобы приостановить воспроизведение. Нажмите кнопку еще раз, чтобы возобновить воспроизведение.

Переход к предыдущему или следующему треку

Во время воспроизведения нажмите кнопку NEXT или PREV, чтобы перейти к следующему или предыдущему треку соответственно.

Ускоренное воспроизведение вперед или назад

Во время воспроизведения нажимайте и удерживайте кнопку NEXT или PREV, чтобы начать ускоренное воспроизведение назад или вперед соответственно. Отпустите кнопку, когда нужный фрагмент будет найден.

Выбор папки

Нажмите кнопку 6, чтобы перейти к следующей папке. Нажмите кнопку 5, чтобы перейти к предыдущей папке. (только для МРЗ дисков, содержащих папки)

Обзорное воспроизведение

Вы можете последовательно воспроизводить начало каждого трека в течение нескольких секунд. Во время воспроизведения треков нажмите кнопку 2/SCN, чтобы начать обзорное воспроизведение. Нажмите кнопку еще раз, чтобы отменить функцию.

Повторное воспроизведение

Во время воспроизведения трека нажми-

те кнопку 3/RPT, чтобы начать его повторное воспроизведение. Нажмите кнопку еще раз, чтобы отменить функцию повтора.

Воспроизведение в случайном порядке

Во время воспроизведения трека нажмите кнопку 4/SHF, чтобы начать случайное воспроизведение всех треков на диске. Нажмите кнопку еще раз, чтобы отменить функцию.

Поиск файлов и папок (для MP3/WMA)

Нажимайте кнопку AMS для выбора одного из следующих режимов поиска: поиск по номеру трека => поиск по имени файла или папки => поиск в текущей папке => поиск в корневой папке.

Поиск по номеру трека:

Нажмите кнопку AMS, чтобы включить режим поиска по номеру трека. На дисплее будет мигать номер трека. Вращайте регулятор VOL, чтобы выбрать номер трека. Для подтверждения выбора и начала воспроизведения нажмите кнопку BAND.

Также после нажатия кнопки AMS Вы можете ввести номер нужного трека, нажимая кнопки в соответствии со следующей таблицей:

Кнопка Номер
1/PLAY/PAUSE 1
2/SCN 2
3/RPT 3
4/SHF 4
5	5
6	6
MODE или PTY 7
PREV или TA 8
NEXT или AF 9
DISP или POWER 0

После введения номера трека нажмите кнопку BAND для запуска воспроизведения.

Поиск по имени файла или папки:

Нажмите дважды кнопку AMS, чтобы включить режим поиска по имени файла или папки. В данном режиме для введения имени трека или папки вращайте регулятор VOL или нажимайте кнопки, которым соответствуют символы, приведенные в таблице ниже:

Кнопка Символ
1/PLAY/PAUSE A, B, C, 1
2/SCN D, E, F, 2
3/RPT G, H, I, 3
4/SHF J, K, L, 4
5 M, N, O, 5
6 P, Q, R, 6
MODE или PTY S, T, U, 7
PREV или TA V, W, X, 8
NEXT или AF Y, Z, пробел, 9
DISP или POWER _, +, +, 0

Нажимайте кнопку SEL для подтверждения каждого введенного символа. Для поиска имени нажмите кнопку BAND. Если введенного имени не существует, на дисплее отобразится надпись «NOT FOUND».

Если введенное имя является именем папки, то вращайте регулятор VOL для об- зора перечня всех файлов в данной папке и выбора нужного файла. Для подтверждения выбора и начала воспроизведения нажмите кнопку BAND. Если выбранное имя является именем папки, повторите вышеуказанные действия.

Поиск в корневой папке:

Нажмите трижды кнопку AMS, чтобы включить режим поиска в корневой папке.

Вращайте регулятор VOL для обзора файла или папки в корневой папке. Если выбранное имя является именем файла,

нажмите кнопку BAND для подтверждения и начала воспроизведения. Если выбранное имя является именем папки, на дисплее отобразится «ROOT». Вращайте регулятор VOL для обзора перечня всех файлов в данной папке и выбора нужного файла, затем нажмите кнопку BAND для воспроизведения выбранного файла. Если выбранное имя является именем папки, повторите вышеуказанные действия.

Поиск в текущей папке:

Нажмите четыре раза кнопку AMS, чтобы включить режим поиска в текущей папке.

Вращайте регулятор VOL для обзора файла или папки в текущей папке. Нажмите кнопку SEL для подтверждения. Вращайте регулятор VOL для обзора перечня всех файлов в данной папке и выбора нужного файла, затем нажмите кнопку BAND для воспроизведения выбранного файла. Если выбранное имя является именем папки, повторите вышеуказанные действия.

Операции со смешанными дисками

Устройство может воспроизводить смешанные диски (т.е. диски, содержащие как CD аудио треки, так и MP3/WMA файлы).

При загрузке смешанного диска в слот устройство начнет воспроизводить CD аудио треки.

Если Вам нужно воспроизведение МРЗ/WMA файлов, нажмите кнопку 5 или 6, устройство выполнит поиск на диске и воспроизведение МРЗ файлов.

Если Вы хотите вернуться к воспроизведению CD треков, нажмите кнопки 5 или 6, устройство выполнит поиск на диске и воспроизведение CD аудио треков.

Примечания по МРЗ и WMA

• MP3 это краткое обозначение аудио слоя MPEG 3 и относится к стандарту технологии сжатия звука.

• Данное изделие позволяет воспроизводить файлы MP3 на дисках CD-ROM, CD-R или CD-RW.

• Изделие может считывать файлы MP3, записанные в формате, соответствующем ISO 9660. Однако оно не поддерживает данные MP3, записанные методом пакетной записи.

• Изделие не может считывать файлы МРЗ, которые имеют расширение файла, отличающееся от “.mp3”.
• Если вы воспроизводите не MP3 файл, который имеет расширение “.mp3”, вы можете слышать некоторые шумы.
• В данном руководстве рассматриваются файлы, называемые "файлами МРЗ" и "папкой", а в технологии РС "дорожкой" и "альбомом" соответственно.
• Максимальное количество уровней директории равно 8, включая корневую директорию. Максимальное количество файлов и папок на диске 256.
• Изделие может не воспроизводить дорожки в последовательном порядке.
• Изделие воспроизводит только аудио треки, если диск содержит как аудио треки, так и файлы МР3.
• При воспроизведении диска 8 килобит или VBR, истекшее время воспроизведения в окне дисплея будет неправильным, а также ознакомительное воспроизведение может не действовать надлежащим образом. VBR: Переменная скорость передачи битов.
• Устройство поддерживает воспроизведение WMA файлов. Воспроизведение ID3 тегов для формата WMA не является гарантированным, так как это зависит от версий и наличия кириллицы.
• WMA (Windows Media Audio) – формат сжатия музыкальных данных, созданный Microsoft Corporation. Формат использует алгоритмы кодирования для сжатия исходной аудиозаписи, значительно уменьшая размеры файла, но, сохраняя хорошее качество звука даже при низких (например, 64 Кбит/сек) скоростях передачи данных (битрейтах).
• Помните, что устройство может не воспроизводить треки в том порядке, в котором они записаны на диске.

Примечание по созданию собственных CD-R или CD-RW, содержащих файлы MP3

• Для получения высокого качества звука мы рекомендуем преобразовывать файлы МР3 с эталонной частотой 44,1 кГц и фиксированным битрейтом 128 кбит/сек. Не сохраняйте более 256 файлов МР3 на диске.
- Для формата, совместимого с ISO 9660, максимально допустимая глубина вложенных папок равняется 8, включая корневую директорию (папку).
- При использовании диска CD-R воспроизведение возможно только для дисков, на которых закрыта сессия. Убедитесь, что при записи MP3 CD-R или CD-RW были отформатированы как диски данных, а не как аудио диски.
- Не рекомендуется записывать не-MРЗ файлы или ненужные папки вместе с файлами МРЗ на диск, в противном случае потребуется много времени, пока изделие начнет воспроизводить файлы МРЗ.
- На некоторых CD-R или CD-RW данные могут быть записаны особым образом. В этом случае данные могут быть воспроизведены не надлежащим образом. Рекомендуются диски CD-R или CD-RW высокого качества.
- Имя альбома или композиции может содержать до 16 символов. Необходима версия 1.x ID3TAG.

ID3-теги

Если MP3 файл содержит информацию ID3 на русском или английском языках, то такая информация будет отображаться на дисплее во время воспроизведения файла.

Устройство может не поддерживать некоторые версии ID-3 тегов.

Операции с USB-накопителями/картами памяти SD/MMC

Примечания по USB/SD/MMC разъемам

Воспроизведение MP3 файлов с USB карт (флеш-память).

Поддержка карт памяти SD/MMC, 2в1 (SD/MMC).

Поддержка USB флеш-карты.

Поддержка FAT 12/ FAT 16/ FAT 32

• FAT 12/16 (поддержка 200 папок, 500 файлов),
• FAT 32 (поддержка 200 папок, 500 файлов).
• Имя файла: 32 байта/имя папки: 32 байта.
  • Tər (id3tag ver 2.0)

Имя/Исполнитель/Альбом: поддержка 32 байтов.

Многофункциональный карт-ридер не поддерживается.

Поддержка формата USB 2.0.

USB: Поддержка формата USB 2.0.

Емкость: до 2 Гб.

SD/MMC: Для корректной работы устройства используйте лицензионные карты памяти известных производителей. Избегайте использования нелицензионных карт памяти. Емкость: до 2 Гб.

Загрузка карты памяти в устройство

Снимите переднюю панель для доступа к слоту для карт памяти. После загрузки SD/MMC карты памяти в слот устройство начнет считывать информацию с карты автоматически. Устройство считывает информацию с последнего загруженного носителя. Т.о., если Вы вставите диск при загруженной SD/MMC карте, устройство начнет воспроизведение диска. В этом случае для переключения в режим SD/MMC нажимайте кнопку MODE.

- Операции с файлами в режиме SD/аналогичны операциям, описанным в «Операции с дисками» выше.

• Во время чтения устройством карты памяти не извлекайте ее из слота.
• Если устройство не читает карту памяти, проверьте ее исправность и попробуйте загрузить ее повторно.

Загрузка USB-носителя в устройство

При загрузке USB-носителя в слот устройство начнет автоматически воспроизводить MP3 файлы. Устройство считывает информацию с последнего загруженного носителя. Т.о., если Вы вставите диск при загруженном USB-носителе, устройство начнет воспроизведение диска. В этом случае для переключения в режим USB на-жмите кнопку MODE.

- Операции с файлами в режиме

USB аналогичны операциям, описанным в главе «Операции с дисками».

• Во время чтения устройством USB- осителя не извлекайте его из порта.
• Если устройство не читает USB- оситель, проверьте его исправность и пробуйте загрузить его повторно.
• Устройство поддерживает только стандартные USB-устройства.
• MP3 плееры могут иметь разные стандарты. Данное устройство может не поддерживать некоторые стандарты.
• При подключении к устройству МРЗ плеера, не имеющего неперезаряжаемой батарейки, необходимо извлечь батарейку из плеера, и только затем подключить его к устройству. В противном случае может произойти взрыв батарейки.

Обращение с компакт-дисками

• Не вставляйте в слот для загрузки компакт-диска ничего, кроме компакт-дисков.
• Не используйте диски с трещинами, отколотыми краями, деформированные диски или диски с другими повреждениями, поскольку такие диски могут вызвать искажение звука, шумы или повредить проигрыватель.

- Держите диск только за края (как показано на рисунке). Чтобы обеспечить чистоту диска, не прикасайтесь к его поверхности.

- Когда диски не используются, храните их в футлярах.

- Не подвергайте диски действию прямого солнечного света, повышенной влажности, повышенным температурам или действию пыли.

- Продолжительное влияние предельных температур (например, при пребывании дисков в автомобиле в летнее время) может деформировать диск.

- Не приклеивайте этикеток, не пишите и не наносите химических веществ на поверхность дисков.

- Не прикасайтесь к записанной поверхности дисков.

- Используйте только традиционные круглые диски диаметром 12 см. Не используйте диски необычной формы и нестандартного размера.

Отпечатки пальцев должны быть тщательно стерты с поверхности диска мягкой тканью. В отличие от обычных пластинок, компакт-диски не имеют канавок для сбора пыли и микроскопических частиц грязи, поэтому осторожно вытирайте их мягкой тканью, чтобы удалить частицы грязи. Вытирайте прямолинейным движением от

центра к краю.

Не используйте растворитель, бензин, очиститель пластинок или антистатический аэрозоль для чистки дисков. Такие химические вещества могут повредить его пластиковые поверхности.

Чистка корпуса устройства

Протирайте поверхности устройства мяг- кой тканью. Не мочите корпус. Если корпус очень загрязнен, используйте ткань, слегка смоченную мыльным раствором, и затем вытрите корпус сухой тканью.

Комплект поставки

1. Ресивер .... 1 шт ....

2. Передняя панель 1 шт

3. Защитный футляр ...1 шт.....

4. ISO коннектор ....1 шт....

5. Детали для установки: Шестигранная гайка М5 Т .1.шт... Кожух ....1.шт....

Ключ-съемник ... 2 шт......

Опорная планка ..1.шт.....

Плоская шайба ...2.шт.....

Декоративкая рамка ..1.шт.....

Пружинная шайба ..2 шт.....

Винт (5X25 мм) ...1.шт.....

Винт M5 (5X29.3 мм) ..1.шт.....

6.Информация для потребителя..1.шт

1. Гарантийный талон .....1.шт...

2. Инструкция по эксплуатации ..... 1 шт

Устранение неисправностей

Ниже приводится таблица, в которой описаны действия, способные помочь Вам устранить большинство проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность	Причина	Решение
Нет питания	Зажигание машины не включено.	Если источник питания подключен надлежащим образом к выключателю машины, установите ключ зажигания в положение "АСС".
	Сгорел предохранитель.	Замените предохранитель.
Нет звука	Уровень громкости звука установлен на минимум.	Отрегулируйте громкость звука до необходимого уровня.
	Кабель не подключен надлежащим образом.	Проверьте подключение кабеля.
Плохое качество звучания	Угол установки устройства более 30 градусов.	Отрегулируйте угол установки, установив его менее 30 градусов.
	Диск загрязнен или имеет дефект.	Очистите диск или используйте новый.
Диск не загружается или не извлекается из устройства	В устройстве уже есть диск.	Извлеките диск из устройства, затем установите новый диск.
	Конденсация влаги.	В течение часа не пользуйтесь устройством, затем повторите попытку.
Устройство не считывает диск	Диск установлен верхней стороной вниз.	Установите диск стороной с маркировкой вверх.
	Диск загрязнен или имеет дефект.	Очистите диск или установите новый.
	Температура внутри автомобиля очень высокая.	Подождите, пока температура не станет нормальной.
Не работают кнопки	Встроенный микрокомпью-тер работает некорректно.	Выполните перезапуск устройство с помощью кнопки RESET.
	Передняя панель установлена некорректно.	Установите заново переднюю панель.
Радиоприемник не работает	Кабель антенны не под-ключен к устройству.	Подключите к устройству кабель антенны.
Не работает автоматическая настройка радиостанций	Радиостанции имеют слишком слабый сигнал.	Настраивайтесь на станции вручную.
Однократное отображение сообщения об ошибке (ERROR 1 – 11)	Возможна ошибка диска.	Выполните перезапуск устройства с помощью кнопки RESET.Убедитесь, что диск установлен в устройство правильно.Очистите или замените диск.
Повторяющее-ся отображение сообщения об ошибке (ERROR 1 – 11)	Ошибка в работе устройства.	Обратитесь в сервисный центр.

Технические характеристики

Общие

Источник питания: 12 В постоянного тока

Максимальная выходная мощность: 50 Вт x 4

Предохранитель: 15 А

Размеры (Ш x В x Д)/Вес: 178 x 50 x 163 мм/1,6 кг

Диапазон температур: -20 °C - +60°C

Электронная система стабилизации: 40 с CD/120 с MP3/300 с WMA

Угол монтажа: 0 - +/-30

Стерео FM радио

Количество сохраняемых станций: 18

Частотный диапазон: 87.5 – 108.0 МГц

Разделение стерео: 25 дБ (1 кГц)

АМ радио

Количество сохраняемых станций: 6

Частотный диапазон: 522-1620 кГц

Плеер дисков

Поддержка носителей: CD/CD-R/CD-RW/USB/SD/MMC

Воспроизведение форматов: CDDA/MP3/WMA

Частотный отклик: 30 Гц- 18 кГц

Отношение сигнал/шум: > 55 дБ

Выход: 2 линейных RCA-выхода (2 В)

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения.
