Тип	Отдельно стоящий холодильник с морозильной камерой
Модель	RL-50 RECVB
Бренд	Samsung
Общий полезный объем	343 л
Объем холодильной камеры	251 л
Объем морозильной камеры	92 л
Система охлаждения	No Frost (автоматическая разморозка)
Климатический класс	SN, N, ST, T
Класс энергопотребления	A
Годовое потребление электроэнергии	380 кВт·ч
Мощность замораживания	13.6 кг/24 ч
Уровень шума	41 дБ
Хладагент	R-600a, 56 г
Напряжение и частота	220 В, 50 Гц
Номинальный ток	0.8–0.9 А (в зависимости от класса)
Габариты (Ш×Г×В)	595 × 643 × 2000 мм
Вес нетто	73 кг
Вес брутто	80 кг
Освещение	Светодиодное (LED), 2.2 Вт
Дисплей	Цифровой
Управление	Кнопочное
Режимы и функции	Режим отпуска, быстрое замораживание, звуковая сигнализация, Cool Select Zone (быстрое охлаждение, мягкая заморозка, нулевая зона, охлаждение)
Дополнительно	Диспенсер для воды (опционально), приготовление льда
Материал полок	Закаленное стекло
Перенавешивание дверей	Возможно
Страна производства	Республика Корея

Часто задаваемые вопросы - RL-50 RECVB SAMSUNG

Как настроить температуру в холодильнике?

Нажимайте кнопку Fridge для выбора температуры от 1 до 7 °C, а кнопку Freezer для морозильной камеры от -14 до -25 °C. По умолчанию установлены 3 °C и -20 °C соответственно.

Что делать, если холодильник не охлаждает?

Проверьте подключение к сети, установленную температуру, отсутствие препятствий для вентиляции и близость к источникам тепла. Если проблема не решена, обратитесь в сервисный центр.

Почему слышны необычные шумы?

Убедитесь, что холодильник стоит ровно на прочном полу и не касается стен. Звуки перетекания хладагента и потрескивания при изменении температуры являются нормальными.

Как разморозить холодильник?

Ваш холодильник оснащен системой No Frost, поэтому ручная разморозка не требуется. Иней удаляется автоматически. При необходимости протрите камеру сухой тканью.

Как заменить лампочку?

Используйте только светодиодные лампы, предоставленные производителем. Для замены обратитесь в сервисный центр Samsung. Не разбирайте лампу самостоятельно.

Как перенавесить дверцы?

Перенавешивание дверец рекомендуется выполнять авторизованным сервисным центром. Услуга платная. Повреждения при самостоятельном перенавешивании не покрываются гарантией.

Что такое режим «Отпуск»?

Нажмите и удерживайте кнопку Vacation 3 секунды. Холодильник установит температуру 15 °C для экономии энергии, при этом морозильная камера продолжает работать. Перед активацией удалите все продукты из холодильной камеры.

Как использовать Cool Select Zone?

В отделении Cool Select Zone можно выбирать режимы: Быстрое охлаждение (60 мин), Мягкая заморозка (-5 °C), Zero Zone (0 °C) и Охлаждение (3 °C). Для включения нажмите соответствующую кнопку.

Почему образуется иней на стенках морозильной камеры?

Убедитесь, что вентиляционные отверстия не загорожены, дверца плотно закрыта, и продукты не перегружены. Если иней появляется часто, проверьте уплотнитель двери.

Как правильно чистить холодильник?

Перед чисткой отключите холодильник от сети. Протирайте внутренние и внешние поверхности мягкой тканью с нейтральным моющим средством. Не используйте абразивные средства. Регулярно очищайте заднюю панель от пыли.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RL-50 RECVB SAMSUNG

Руководство пользователя

100% Recycled Paper

Данное руководство напечатано на полностью перерабатываемой бумаге.

РУССКИЙ

Представьте ВОЗМОЖНОСТИ

Благодарим вас за приобретение продукта компании Samsung.

Для получения более полного обслуживания

зарегистрируйте новый холодильник на веб-сайте

http://www.samsung.ru

Отдельно-стоящий продукт

Информация о безопасности

	Символ «не для пищевой продукции» применяется в соответствие с техническим регламентом Таможенного союза «О безопасности упаковки» 005/2011 и указывает на то, что упаковка данного продукта не предназначена для повторного использования и подлежит утилизации. Упаковку данного продукта запрещается использовать для хранения пищевой продукции.
	Символ «петля Мебиуса» указывает на возможность утилизации упаковки. Символ может быть дополнен обозначением материала упаковки в виде цифрового и/или буквенного обозначения.

ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ

• Перед началом эксплуатации устройства внимательно прочтите данное руководство и храните его в безопасном месте поблизости от холодильника, чтобы при необходимости быстро найти нужную информацию.
• Используйте это устройство только для целей, описанных в настоящем руководстве. Данное устройство не предназначено для использования людьми (в том числе детьми) с ограниченными физическими, сенсорными и умственными возможностями, а также не имеющими соответствующего опыта или знаний; исключения возможны при надлежащем надзоре за такими людьми или их предварительном обучении лицами, ответственными за безопасность.
• Содержащиеся в этом руководстве предупреждения и инструкции по технике безопасности не охватывают все возможные условия и ситуации. Поэтому при установке, эксплуатации и обслуживании данного устройства вы должны быть внимательны, соблюдать осторожность и руководствоваться здравым смыслом.
• Поскольку данное руководство относится сразу к нескольким моделям, некоторые характеристики вашего холодильника могут незначительно отличаться от описанных, а отдельные предупреждающие знаки могут быть неприменимы. При возникновении вопросов или проблем обращайтесь в ближайший сервисный центр или посетите веб-сайт www.samsung.com для получения справочных и информационных материалов.

Важные знаки безопасности и меры предосторожности :

ВНИМАНИЕ!	Неосторожное обращение может привести к тяжелым травмам или летальному исходу.
ОСТОРОЖНО!	Неосторожное обращение может привести к травмам или порче имущества.

02_ Информация о безопасности

	Запрещено выполнять эти действия.
	НЕ разбирать.
	НЕ прикасаться.
	Строго следуйте инструкции.
	Выньте вилку шнура питания из розетки.
	Для предотвращения поражения электрическим током убедитесь, что устройство заземлено.
	Для получения справки обратитесь в сервисный центр.
	Примечание.

Данные условные обозначения и их расшифровки призваны оградить пользователей устройства от получения травм. Тщательно следуйте их указаниям. После ознакомления с данным документом сохраните его для последующего обращения.

Уведомление о соответствии требованиям ЕС

Данное изделие отвечает требованиям Директивы по низковольтным устройствам (2006/95/EC), Директивы по электромагнитной совместимости (2004/108/EC) и Директивы по экологическому проектированию (2009/125/EC), дополняемой Нормой (EC) No 643/2009 Европейского Союза.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ТРАНСПОРТИРОВКЕ И РАЗМЕЩЕНИИ

- При транспортировке и установке устройства необходимо соблюдать осторожность, чтобы не нарушить циркуляцию хладагента.

• В качестве хладагента используется R600а или R134а. Чтобы узнать, какой хладагент используется в холодильнике, сверьтесь с этикеткой компрессора на задней части корпуса или с паспортной табличкой внутри устройства.
• Если устройство содержит огнеопасный газ (хладагент R600a):
• При утечке хладагент может повредить глаза или воспламениться. Если утечка все же

произошла, устраните все источники открытого огня и потенциально возгораемые объекты, а затем несколько минут проветривайте помещение, в котором находится устройство.

• Чтобы избежать образования легковоспламеняющейся газовоздушной смеси в случае нарушения контура хладагента, размер помещения для установки устройства следует выбирать в зависимости от объема используемого хладагента.
• Не включайте устройство при наличии каких-либо признаков повреждения. Если возникают сомнения, проконсультируйтесь с продавцом. На каждые 8 г хладагента R600а должно приходиться не менее 1 м³ помещения, где установлен холодильник. Точный объем хладагента в вашем устройстве указан на паспортной табличке внутри холодильника.
• Хладагент изобутан (R600a) — безопасный для окружающей среды природный газ, который, вместе с тем, легко воспламеняется. При транспортировке и установке устройства необходимо соблюдать осторожность, чтобы не нарушить циркуляцию хладагента.
• Содержит фторированные парниковые газы, о которых говорится в Киотском протоколе.
  • Герметически закрытая система.
• Не допускайте выброса газов в атмосферу. Тип хладагента: R-134a Количество: 0,145 кг Потенциал глобального потепления (ПГП) = 1300
• Пеноматериалы получены с помощью фторированных парниковых газов.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ

- Не устанавливайте изделие во влажных, пыльных и замасленных местах, в зоне попадания прямых солнечных лучей и в местах, подверженных действию воды (дождя).

• Поврежденная изоляция электрических компонентов может привести к поражению электрическим током или возгоранию.
• Не размещайте холодильник в зоне действия прямых солнечных лучей, а также источников тепла, таких как печи, комнатные обогреватели или другие устройства.
• Не подключайте несколько устройств к одному блоку питания. Холодильник должен быть подключен к отдельной розетке, рабочее напряжение которой соответствует значению, указанному на паспортной табличке холодильника.

• Это обеспечит оптимальную работу устройства и предотвратит перегрузку домашней электросети и перегрев проводки, который может стать причиной возгорания. Не подсоединяйте вилку шнура питания к незакрепленной стенной розетке.

• В противном случае существует риск возгорания или поражения электрическим током.

• Не используйте сетевой кабель со следами повреждения по длине или по краям.
• Сетевой кабель не должен быть скручен или изогнут, не ставьте на него тяжелых предметов.
• Не распыляйте аэрозоли вблизи холодильника.
• При использовании аэрозолей вблизи холодильника может произойти взрыв или пожар.
• Не устанавливайте изделие в местах, где возможна утечка газа.
• Возможно возникновение пожара или поражение электрическим током.

- Установка и обслуживание этого устройства должны выполняться квалифицированным специалистом или сервисным центром.

• В противном случае возможно получение электрического удара и травм, возникновение пожара, взрыва или проблем с устройством.
• Допускается эксплуатация только правильно установленного холодильника.
• Подключите шнур питания так, чтобы он свешивался вниз.
• В противном случае провода шнура могут разъединиться, вызвав пожар или поражение электрическим током.
• Следите, чтобы вилка шнура не была зажата задней стенкой холодильника: это может повредить ее.
• При перемещении холодильника постарайтесь не прижать и не повредить шнур питания.
• Это может привести к возгоранию.
• Устройство следует располагать так, чтобы обеспечить постоянный доступ к вилке шнура питания.
• Устройство необходимо расположить так, чтобы его можно было подключить к сетевой вилке.
• В противном случае возникнет риск поражения электрическим током или пожара в результате утечки тока.

• Холодильник должен быть заземлен.
- Незаземленный холодильник может вызывать утечку электричества и, как следствие, поражение током.

• Не используйте для заземления газовые трубы, телефонные линии или другие проводники электрического тока.
• При неправильном использовании заземляющего штекера возникает риск поражения электрическим током.

- Для замены поврежденного шнура питания немедленно обратитесь к изготовителю или сотруднику сервисного центра.

- Замену плавкого предохранителя холодильника должен выполнять квалифицированный специалист или сервисный центр.

Информация о безопасности_03

- В противном случае возможно поражение электрическим током или травма.

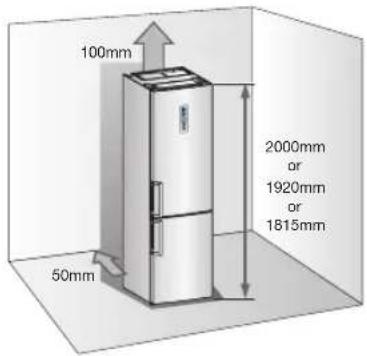

ИНСТРУКЦИИ ПО УСТАНОВКЕ

- Убедитесь в отсутствии препятствий для вентиляционных отверстий.

- Установленное устройство разрешается включать не ранее чем через 2 часа.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ

- Не вставляйте сетевую вилку мокрыми руками.

• Не храните на крышке холодильника посторонние предметы.
• В противном случае при открытии или закрытии дверцы предметы могут упасть, причинив травму или повредив оборудование.
• Не ставьте на холодильник емкости с жидкостью.
• Если жидкость прольется, то возможно возгорание или поражение электрическим током.
• Не позволяйте детям висеть на дверце холодильника.
• Это может привести к тяжелым травмам.
• Если холодильник остается без присмотра, не оставляйте дверцы открытыми и не позволяйте детям залезать внутрь.

- Не позволяйте детям залезать в выдвижной ящик.

- Ребенок может получить травму или задохнуться, застряв внутри устройства.

- Не садитесь на дверцу морозильной камеры.

- Дверца может сломаться и травмировать вас.

- Чтобы холодильник не стал ловушкой для ребенка, после завершения чистки или выполнения других действий закрепите разделитель в ящике с помощью винтов из комплекта поставки.

- Не храните в холодильнике летучие или воспламеняющиеся вещества, такие как бензол, растворитель, спирт, эфир и сжиженный нефтяной газ.

- При хранении этих продуктов может произойти взрыв.

- Не храните в холодильнике медицинские препараты, химические или другие вещества, чувствительные к низкой температуре.

- Не храните в холодильнике вещества, требующие строгого температурного контроля.

- Не размещайте и не используйте внутри холодильника электроприборы, кроме рекомендованных изготовителем.

- Не сушите камеру холодильника феном. Не ставьте внутрь холодильника зажженную свечу, чтобы удалить неприятные запахи.

- Возможно возникновение пожара или поражение электрическим током.

- Не прикасайтесь к внутренним стенкам морозильной камеры и хранящимся в ней продуктам мокрыми руками.

04_ Информация о безопасности

• Существует риск обморожения.
• Не используйте механические приборы и другие средства для ускорения размораживания, кроме рекомендованных изготовителем.
• Избегайте нарушения циркуляции хладагента.
• Никогда не смотрите прямо на УФ светодиодные лампы в течение длительного времени.
• Ультрафиолетовые лучи могут привести к чрезмерному напряжению зрения.

- Данное устройство предназначено только для хранения продуктов питания в домашних условиях.

• Бутылки необходимо размещать вплотную друг к другу, чтобы они не выпадали из холодильника.
• В случае утечки газа (пропан, сжиженный нефтяной газ и пр.) немедленно проветрите помещение, не вытягивая вилку из розетки. Не прикасайтесь к устройству или шнуру питания.
• Не используйте вентилятор для проветривания холодильника.
• Искра может стать причиной взрыва или возгорания.
• Используйте только светодиодные лампы, предоставленные изготовителем или сервисным центром.
• Следите, чтобы дети не играли с холодильником и не забирались внутрь.

- Не разбирайте и не ремонтируйте холодильник самостоятельно.

- В противном случае существует риск возгорания, сбоев в работе холодильника и получения травм. При обнаружении неисправности обратитесь в сервисный центр.

- Если при работе устройства появляется странный шум, дым или запах гари, немедленно отсоедините шнур питания и обратитесь в ближайший сервисный центр.

• В противном случае возможно возгорание или поражение электрическим током.
• В случае возникновения трудностей при замене лампы обратитесь в сервисный центр.
• Если устройство оснащено светодиодной лампой, не разбирайте лампу и не снимайте ее крышку самостоятельно.
• Обратитесь в сервисный центр.
• Если в холодильнике появилась пыль или вода, отсоедините вилку от розетки и обратитесь в сервисный центр Samsung Electronics.
• Иначе может возникнуть пожар.

ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ

- Чтобы обеспечить оптимальную работу устройства, соблюдайте следующие указания.

• Не размещайте продукты вблизи вентиляционных отверстий на задней панели устройства — это может помешать свободной циркуляции воздуха в холодильнике.
• Перед тем как класть продукты в холодильник, плотно заворачивайте их или помещайте в герметичные контейнеры.
• Не кладите свежие продукты рядом с замороженными.
• Не храните в морозильной камере газированные или шипучие напитки. Не ставьте в морозильную камеру бутылки или стеклянные контейнеры.
• При замораживании содержимого стекло может лопнуть и привести к травме или порче имущества.
• Не пытайтесь изменить рабочие характеристики холодильника.
• Такие модификации могут привести к травме и/или порче имущества. Гарантийные обязательства компании Samsung не распространяются на любые выполняемые третьей стороной изменения или модификации этого конструктивно законченного устройства. Компания Samsung также не несет ответственности за проблемы с безопасностью, возникшие в связи с указанными модификациями.
• Не загораживайте вентиляционные отверстия.
• Если вентиляционные отверстия закрыты, особенно пластиковыми пакетами, может произойти переохлаждение холодильника. Продолжительное переохлаждение может привести к поломке фильтра для воды и вытеканию воды.
• Не кладите свежие продукты рядом с замороженными.
• Соблюдайте сроки хранения замороженных продуктов.
• Наливайте в емкость для воды, лоток для льда и формы только питьевую воду.
• Трубку подвода воды должен устанавливать/подключать только квалифицированный специалист; при этом разрешается подача только питьевой воды.
• Для нормальной работы ледогенератора необходимо давление воды 138–862 КПа (1,4–8,8 кгс/см³).
• Не разбрызгивайте летучие вещества, например инсектициды, на поверхность устройства.
• Они вредны для здоровья человека и могут стать причиной электрического удара, воспламенения и проблем с изделием.

- Не распыляйте воду внутри холодильника и на его наружную поверхность.

• Может произойти пожар или поражение электрическим током.
• Не используйте и не располагайте рядом с

холодильником материалы, чувствительные к температуре, например воспламеняющиеся вещества, огнеопасные предметы, сухой лед, лекарства или химикаты.

Не храните в холодильнике летучие и огнеопасные предметы и вещества (бензол, растворитель, пропан и другие)

• Этот холодильник предназначен для хранения только продуктов питания.
• Возможно возгорание или взрыв.
• Не распыляйте чистящие средства прямо на дисплей.
• Напечатанные на нем буквы могут стереться.
• Удаляйте загрязнение и пыль со штырей вилки. При чистке вилки не используйте мокрую или влажную ткань.
• В противном случае существует риск возгорания или поражения электрическим током.
• Не вставляйте пальцы и посторонние предметы в отверстие диспенсера и в ледогенератор.
• Это может повлечь за собой травмы или повреждение оборудования.

• Перед чисткой или обслуживанием холодильника необходимо отключать его от розетки.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УТИЛИЗАЦИИ

• Перед утилизацией устройства убедитесь, что ни одна из трубок, расположенных на задней его части, не имеет повреждений.

- В качестве хладагента используется R600а или R134а. Чтобы узнать, какой хладагент используется в холодильнике, свертьесь с этикеткой компрессора на задней части корпуса или с паспортной табличкой внутри устройства. Если устройство содержит огнеопасный газ (хладагент R600а), обратитесь в местные уполномоченные органы за инструкциями по безопасной утилизации холодильника.

В изоляционном материале содержится циклопентан. Газы, наполняющие изоляционный материал, требуют особой утилизации.

За сведениями по экологически безопасной утилизации таких газов обратитесь в местные органы власти. Перед утилизацией холодильника убедитесь, что ни одна из трубок, расположенных на задней его части, не имеет повреждений. Трубки следует утилизировать на открытой местности.

- При утилизации этого (и любого другого) холодильника снимите дверцы и уплотнитель дверцы, чтобы дети или домашние животные случайно не оказались заблокированными внутри. Не вытаскивайте из холодильника

Информация о безопасности

полки, чтобы дети не смогли в него залезть. Не позволяйте им играть со старым устройством.

- Утилизируйте упаковку безвредным для окружающей среды способом.

ДОПОЛНИТЕЛЬНЫЕ СОВЕТЫ ПО ПРАВИЛЬНОМУ ИСПОЛЬЗОВАНИЮ

• В случае отключения электроэнергии обратитесь в местный офис энергетической компании и узнайте, сколько продлятся ремонтные работы.
• Большинство перерывов в энергоснабжении длятся не более одного-двух часов и не влияют на работу холодильника. Тем не менее во время выключения питания старайтесь пользоваться холодильником как можно реже.
• Если устранение сбоя питания займет более 24 часов, извлеките все замороженные продукты из морозильной камеры.
• Если в комплект входят ключи, их необходимо хранить в недоступном для детей месте подальше от самого холодильника.
• Если устройство долго находится в помещении с температурой ниже минимально допустимой, оно может работать нестабильно (внутренняя температура может быть слишком высокой).
• Не храните продукты, которые быстро портятся при низких температурах (например, бананы, дыни).
• Устройство не требуется размораживать вручную: эта процедура выполняется автоматически.
• Повышение температуры в процессе размораживания соответствует требованиям стандарта ISO. Чтобы избежать нежелательного нагрева замороженных продуктов в процессе размораживания устройства, заверните каждый из них в несколько слоев газетной бумаги.
• Любое нагревание замороженных продуктов в процессе размораживания сокращает срок их хранения.

Советы по экономии энергии

• Установите холодильник в прохладной сухой комнате с достаточной вентиящей. Обеспечьте, чтобы на него не пад ал прямой солнечный свет и никогда не устанавливайте его рядом с прямым источником тепла (например, батареей отопления).
• Никогда не загораживайте на холодильнике никакие отверстия или решетки.
• Дайте теплой пище остыть до комнатной температуры перед тем, как ставить ее в холодильник.
• Кладите в холодильную камеру замороженные продукты, которые вы хотите оттять. В этом случае вы можете использовать низкие температуры замороженных продуктов для охлаждения продуктов в холод ильной камере.
• Не держите дверцу холодильника открытой слишком долго, когда кладете в него продукты или вынимаете их. Чем на меньшее время открывается дверца, тем меньше льда образуется в морозильной камере.
• Регулярно очищайте заднюю панель холодильника. Пыль увеличивает энергопотребление.
• Не устанавливайте температуру ниже необходимого уровня.
• У основания холодильника и у задней панели должно быть достаточно места для циркуляции воздуха. Не перекрывайте вентиляционные отверстия.
• При установке холодильника оставьте зазоры справа, слева, сзади и сверху. Это позволит вам снизить энергопотребление и, соответственно, сумму счетов за электричество..

Содержание

УСТАНОВКА И НАСТРОЙКА ХОЛОДИЛЬНИКА 07

РАБОТА С ХОЛОДИЛЬНИКОМ 08

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 16

06

Информация о безопасности

Установка и настройка холодильника

ПОДГОТОВКА К УСТАНОВКЕ ХОЛОДИЛЬНИКА

Благодарим вас за покупку холодильника Samsung. Надеемся, вы останетесь довольны множеством современных функций.

Выбор наилучшего местоположения для холодильника

• Не ставьте холодильник в зоне действия прямых солнечных лучей.
• Холодильник должен находиться на ровной (или почти ровной) поверхности.
• Обеспечьте достаточное пространство для дверец холодильника.
• Оставьте свободное пространство справа, слева, сзади и сверху для свободной циркуляции воздуха.
  При недостаточном пространстве внутренняя система охлаждения может работать неправильно.
• Предусмотрите возможность для перемещения устройства на случай техобслуживания.

• Устанавливайте холодильник так, чтобы справа, слева, сзади и сверху оставалось свободное пространство. Это поможет сэкономить электроэнергию и снизить соответствующие расходы.
• Не устанавливайте холодильник в помещении с температурой ниже 10 °C.

ВНЕШНИЙ ВИД ХОЛОДИЛЬНОЙ/ МОРОЗИЛЬНОЙ КАМЕРЫ

① Холодильная камера
② Полки холодильной камеры (закаленное стекло, в зависимости от модели)
③ Отделение для свежих овощей (опционально)
4 Отделение для свежих овощей/ Зона свежести / cool select zone (опционально)
⑤ Морозильная камера
6 Отсек для хранения льда
7 Ящик морозильной камеры
8 Светильник холодильной камеры
⑨ Отсек для молочных продуктов (опционально)
10 Универсальный отсек с ограждением (опционально)
11 Система подачи воды (опционально)
12 Дополнительная полка морозильной кαιеры (опционально)

Установка и настройка

Работа с холодильником

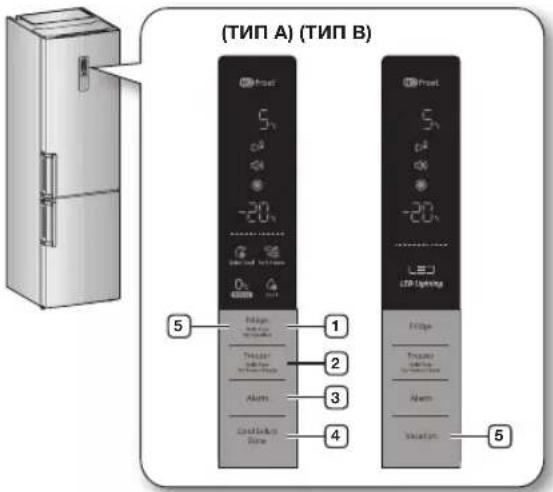

ПАНЕЛЬ УПРАВЛЕНИЯ

При каждом нажатии кнопки раздается короткий звуковой сигнал.

1 Fridge

Нажмите кнопку Fridge, чтобы установить требуемую температуру холодильника в диапазоне от 1 до 7 °C.

По умолчанию настроена температура 3 °C.

При каждом нажатии кнопки Fridge температура изменяется в следующей последовательности, и индикатор указывает желаемую температуру.

Нажмите эту кнопку и удерживайте ее 3 секунды, чтобы активировать режим отпуска. (ТИП А)

2 Freezer

Нажмите кнопку Freezer, чтобы установить требуемую температуру морозильной камеры в диапазоне от -14 до -25 °C.

По умолчанию установлена температура -20 °C.

При каждом нажатии кнопки Freezer температура изменяется в следующей последовательности, и индикатор указывает желаемую температуру.

Индикатор температуры холодильника или морозильной камеры будет мигать при резком повышении температуры в одной из камер по причине хранения горячих продуктов или частого открытия дверцы.

Индикатор температуры холодильника или морозильной камеры перестанет мигать, когда восстановится нормальная температура. Если индикатор температуры не перестает мигать несколько часов, обратитесь в сервисный центр.

Нажмите эту кнопку и удерживайте ее 3 секунды, чтобы активировать функцию мощной заморозки. Загорится индикатор мощной заморозки ( ), и холодильник ускорит процесс заморозки находящихся в морозильной камере продуктов. Эта функция активируется на 72 часа, а на индикаторе морозильной камеры отображается температура -25 °C.

Функция выключается автоматически.

После завершения процесса мощной заморозки индикатор выключается, а морозильная камера переключается на заданную ранее температуру. При использовании данной функции возрастает энергопотребление.

Чтобы отключить эту функцию, нажмите кнопку Freezer и удерживайте ее 3 секунды.

Активируйте функцию мощной заморозки за 24 часа до замораживания большого количества продуктов.

3 Alarm

Нажмите эту кнопку, чтобы активировать функцию звукового сигнала.

Загорится индикатор звукового сигнала ( ). Если дверца холодильника открыта более 2 минут, сработает звуковой сигнал.

Чтобы выключить функцию звукового сигнала, нажмите кнопку еще раз.

08_ Работа

④ Отделение Cool Select Zone

Быстрое охлаждение ( )

• Чтобы быстро охладить продукты, положите их в отделение Cool Select Zone и включите режим быстрого охлаждения.
• Продукты в отделении Cool Select Zone будут охлаждаться в течение 60 минут.
• После завершения быстрого охлаждения в отделении Cool Select Zone автоматически установится режим обычного охлаждения.

Мягкая заморозка ( )

- При выборе режима мягкой заморозки температура Cool Select Zone будет установлена на -5 °C.

Zero Zone (Dc

- При выборе режима Zero Zone температура в ящике Cool Select Zone будет установлена на 0 °C.

Охлаждение ( )

- При выборе режима охлаждения в ящике Cool Select Zone устанавливается температура 3 °C.

5 Режим отпуска

Чтобы активировать режим отпуска, нажмите кнопку Vacation.

Загорится индикатор режима отпуска ( ), и в холодильнике установится температура 15 °C для экономии энергии, пока вы отсутствуете (отпуск, командировка) или не пользуетесь устройством.

Когда включен режим отпуска, морозильная камера работает.

Режим отпуска будет автоматически отключен, если при включенном режиме отпуска выполняется настройка температуры.

При включении режима отпуска необходимо вынуть из холодильника все продукты.

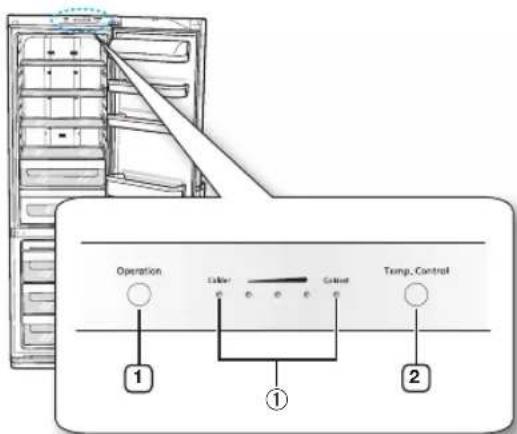

ИСПОЛЬЗОВАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

- Если вы хотите включить холодильник, удерживайте эту кнопку в нажатом положении в течение 3 секунд.

- Не разбирайте холодильник во включенном состоянии.

- Это может привести к поражению электрическим током или повреждению холодильника.

② Кнопка Temp. Control (Управление температурой)

• Нажимайте кнопку Temp. Control для управления температурой в холодильнике.
• При включении холодильника устанавливается среднее значение температуры.
• Имеются пять установок температуры, показываемых пятью индикаторами (①). Когда горят все индикаторы, установлена самая низкая температура.
• Нажмите кнопку Temp. Control один или несколько раз, пока не установите требующуюся температуру.
• Температура в морозильной камере будет изменяться автоматически в соответствии с температурой, установленной для холодильной камеры.
• Если вам необходимо заморозить большое количество продуктов, установите для морозильной камеры значение температуры «самая низкая» за 24 часа до этого.

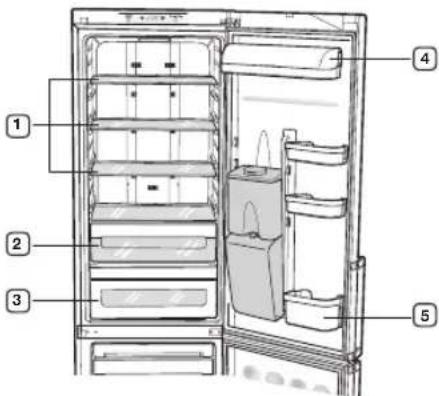

ХРАНЕНИЕ ПРОДУКТОВ В ХОЛОДИЛЬНОЙ ИЛИ МОРОЗИЛЬНОЙ КАМЕРЕ

Холодильная камера

При хранении продуктов в холодильнике следуйте приведенным ниже рекомендациям.

• Дайте теплой пище и напитка остыть до комнатной температуры перед тем, как ставить их в холодильник.
• Перед тем, как загружать продукты в холодильник, хорошо заверните их или положите в герметичные контейнеры. Это предотвратит потерю влаги продуктами, ухудшение их цвета или потерю аромата, а также поможет дольше сохранить их свежесть. Кроме того, это предотвратит передачу запаха одних продуктов другим.
• Никогда не допускайте контакта масла или жира с пластмассовыми фитингами или уплотнителями дверец холодильника, так как эти материалы легко становятся пористыми.
• Никогда не храните в холодильнике взрывоопасные вещества. Крепкие спиртные напитки должны храниться в вертикально стоящих бутылках с герметичными пробками.

① Прозрачная полка из закаленного стекла (опционально)

• Поместите продукты в контейнеры для хранения и оставляйте между продуктами достаточные промежутки.
• Безопасна в использовании, потому что она изготовлена из ударопрочного прозрачного материала.

② Выдвижной ящик для свежих овощей (опционально)

• В этом отделении можно хранить овощи и фрукты.
• Если вам требуется больше места для хранения овощей и фруктов, то ящики можно вынуть из отделения.
• Заявленный объем холодильной камеры рассчитан для случая, когда ящики для свежих овощей вынуты.

③ Отделение CoolSelect Zone (опционально)

- Помогает сохранять вкус продуктов и дольше сохранять их свежесть. Храните в нем сыр, мясо, птицу, рыбу или любые другие продукты, которые вы вскоре собираетесь использовать.

Зона свежести (опционально)

• Идеально для хранения парной рыбы, мяса и сарделек.
• Температура в этом отделении ниже температуры в холодильной камере. Температура в нем также может опускаться ниже 0 °C.
• Заявленный объем отсека для свежих продуктов приводится с извлеченной зоной свежести.

Не храните фрукты или овощи в зоне свежести. Овощи и фрукты могут замерзнуть.

④ Отделение для молочных продуктов и продуктов в мелкой расфасовке

• Храните жирные продукты, такие как сливочное масло и сыр.
• Храните продукты в мелкой расфасовке, например молоко, йогурт или безалкогольные напитки.

⑤ Отсек с ограждением для бутылок

- Храните небольшие бутылки и картонные пакеты (1 литр) пива, молока, сока в верхней части, а большие пакеты и картонные бутылки (1,5 литра) в нижней части.

Морозильная камера

Верхний ящик морозильной камеры

• Храните упакованные замороженные продукты, например мороженое, бекон или пиццу.
• Чтобы лучше замерзал лед, ставьте поддон для приготовления льда в этот ящик.

Средний/нижний ящик морозильной камеры

• Храните свежее мясо и рыбу или высушенные продукты, разделив их на порции подходящего размера.
• Не храните продукты, которые легко портятся от низкой температуры, такие как бананы и дыни.
• Не кладите продукты с комнатной температурой, которые вы хотите заморозить, рядом с уже замороженными продуктами.
• Не кладите в морозильную камеру газированные или шипучие напитки.

- Ваш холодильник снабжен системой "без инея", и это означает, что нет необходимости размораживать его вручную, так удаление инея будет выполняться автоматически.

• Повышение температуры во время размораживания или удаления инея соответствует требованиям стандарта ISO, но если вы хотите предотвратить ненужное повышение температуры замороженных продуктов во время размораживания, заверните замороженные продукты в несколько слоев газетной бумаги.
• Холодильник может работать нестabilьно (при этом возможно размораживание содержимого морозильной камеры или чрезмерное повышение температуры в морозильной камере), когда он находится в течение продолжительного времени при температурах ниже минимального предела для температурного класса, для которого предназначен холодильник.
• Чтобы освободить место в морозильной камере, можно убрать ① ящики. При наличии дополнительной полки морозильной канеры (опционально), можно убрать все ящики, за исключением нижнего ящика ②. Это не влияет на температурные и механические характеристики. Заявленный объем отсека для хранения замороженных продуктов рассчитан без установленных ящиков.
• Для обеспечения оптимального энергопотребления оставьте полки, ящики и корзины на своих исходных местах, как показано на рисунке на стр 7.

Дополнительная полка морозильной канеры (опционально)

ПРИГОТОВЛЕНИЕ ЛЬДА

1. Налейте воду в поддон для приготовления льда.
2. Наполните водой поддон при приготовлении льда примерно на 80%.
3. Поставьте поддон для приготовления льда в верхний выдвижной ящик морозильной камеры.
4. Чтобы вынуть из поддона кубики льда:
5. Слегка изогните поддон для приготовления льда.

Опасность взрыва

ВНИМАНИЕ! • Самая холодная часть морозильной камеры находится у задней панели. Это самое лучшее место для хранения деликатесных продуктов.
- Стеклянные бутылки с жидкостями, которые могут замерзнуть, никогда не должны храниться в морозильной камере, так как стекло может взорваться, когда содержимое бутылки замерзнет.

Быстрое приготовление льда

- Чтобы быстро приготовить большое количество льда, нажмите кнопку "Быстрое замораживание" для выбора режима быстрого замораживания.

ИСПОЛЬЗОВАНИЕ ДИСПЕНСЕРА ДЛЯ ВОДЫ

Заполнение водой

Налить воду можно, не убирая емкость для воды, расположенную внутри холодильника.

1. Откройте круглый колпачок и заполните емкость питьевой водой.
2. Не переполняйте емкость для воды (не более 4,2 литров). В противном случае может произойти п открытии и закрытии двер
3. Закройте круглый колпачок, нажав его так, чтобы он со щелчком встал на место.

Не наливайте в емкость никакие жидкости, кроме воды.

Отбор воды из диспенсера

1. Подставьте стакан под водослив.
2. Слегка нажмите им на рычаг диспенсера.

• Расположите стакан ровно по отношению к диспенсеру, чтобы не р
• Диспенсер для воды в некоторых моделях может отсутствовать.

Установка обычных бутылок

1. Нажмите фиксирующий рычаг, приподнимите емкость для воды и вытащите ее.
2. Снимите кран диспенсера с емкости для воды.
3. Поместите кран диспенсера на обычную бутылку с минеральной водой и поверните по часовой стрелке, чтобы закрепить кран.
4. Поместите бутылку с краном в отверстие для диспенсера.

- При попадании воздуха в обычную бутылку с минеральной водой или другими напитками могут быть слышны журчащие звуки.

• Некоторые бутылки с минеральной водой и другими напитками могут не подходить к крану по размеру.
• Если при нажатии рычага вода поступает слабо, нажмите рычаг еще раз.
• Не используйте газированные напитки, такие как кока-кола или содовая. При нажатии рычага напиток может вылиться в результате давления газа, накапливающегося в верхней части бутылки с напитком.
• В гигиенических целях не рекомендуется использовать напитки с повышенным содержанием сахара (соки, безалкогольные напитки).
• Можно использовать бутилированную минеральную воду или кипяченую водопроводную воду, если в ней не содержатся твердые частицы.

Если диспенсер для воды не используется, выполните следующие действия

1. Плотно закрепите кран диспенсера в отверстии для диспенсера.
2. Если кран диспенсера выдвинут в течение долгого времени, то из-за утечки холодного воздуха работа холодильника может нарушиться.
3. Поместите малое ограждение на место емкости для воды и храните бутылки с напитками.
4. Можно разместить две бутылки объемом 1,5 л.

ЗАМЕНА ОСВЕТИТЕЛЬНОЙ ЛАМПЫ

Для того чтобы убрать это, свяжитесь с инженером вашего сервиса.

ИЗВЛЕЧЕНИЕ ВНУТРЕННИХ ЧАСТЕЙ

Выдвижные ящики

Нажать фиксирующее устройство сзади с левой и правой стороны крышки ящика и потянуть крышку ящика, чтобы вынуть ее.

(Имеется только в некоторых моделях)

12_ Работа

Чтобы снять емкость для воды, крепко захватите ее двумя руками и приподнимите по направлению к себе.

Емкость для воды в некоторых моделях может отсутствовать.

ПЕРЕНАВЕШИВАНИЕ ДВЕРЕЦ

Тщательно и полностью прочтите нижеприведенные инструкции

- Для выполнения процедуры перенавешивания дверцы рекомендуется обратиться к авторизованному компанией Samsung сервисному центру. Данная процедура платная и проводится за счет владельца.

- Гарантия производителя не распространяется на повреждение дверцы в результате ее перенавешивания. Любой ремонт по этой причине осуществляется за отдельную плату за счет владельца.

1. Обращайтесь с деталями дверец осторожно, чтобы не поцарапать краску.
2. Кладите все винты рядом с деталями, которые они крепили, чтобы при последующей сборке не использовать винты в неправильном месте.
3. Обеспечьте для дверец рабочую поверхность, которая не будет их царапать (например: одеяло).
4. Во время перенавешивания дверец вы не должны пачкать холодильник смазочным маслом.
5. Мы рекомендуем использовать инструменты, описанные ниже. (Можно использовать торцевой гаечный ключ и гаечный ключ того же размера)

Не входит в комплект
Отвертка крестовая (+)	Отвертка с прямым с прямым шлицем (-)	Торцевой гаечный ключ 10 мм (для болтов)

Не входит в комплект		Дополнительная деталь
Гаечный ключ 11 мм (для оси шарнира)	Шестигранный ключ (3/16 дюйма) (для средней петли)	Крышка провода левого шарнира (Внутри верхней крышки)

• РАЗБОРКА ДВЕРЦЫ ХОЛОДИЛЬНИКА

• Эта Инструкция для пользователя относится к нескольким моделям.

• Характеристики вашего холодильника могут немного отличаться от описанных в данной Инструкции.

• Снимите КРЫШКУ КОРПУСА, удалив 2 винта.

1. Отсоедините электрические провода под КРЫШКОЙ КОРПУСА.

1. Снимите 3 болта на верхней панели холодильника, используя торцевой гаечный ключ 10 мм. Убедитесь, что дверца плотно закрыта.

1. Снимите дверцу холодильника, подняв ее вверх. Будьте осторожны, чтобы не уронить и не поцарапать поверхность дверцы холодильника.

1. Снимите КРЫШКУ ПРОВОДА ДВЕРЦЫ на верхней стороны дверцы холодильника, используя отвертку с плоским шлицем, вставив ее в указанном месте (Δ).

1. Снимите КРЫШКУ ПРОВОДА ПРАВОГО ШАРНИРА с УЗЛА ВЕРХНЕГО ШАРНИРА, как показано на рисунке. Выньте электрический провод из КРЫШКИ ПРОВОДА ПРАВОГО ШАРНИРА.

1. Поменяйте направление электрического провода, как показано ниже. Выньте КРЫШКУ ПРОВОДА для ЛЕВОГО ШАРНИРА из-под КРЫШКИ КОРПУСА и подсоедините к ней электрический провод.

1. Используя гаечный ключ 11 мм, снимите ось шарнира, переверните шарнир и установите снова ось шарнира с другой стороны.

9-1. После соединения узлового шарнира и детали с кабелем измените положение изолирующего шарнира и верхней части двери, как показано на рисунке.

9-2. При разборке верхней части следует нажимать на зажим, расположенный снизу, а не пользоваться двумя зажимами, расположенными со стороны.

1. Переставьте ограничитель дверцы и прокладочное кольцо шарнира, как показано.

14 Работа

• ДЕМОНТАЖ ДВЕРЦЫ МОРОЗИЛЬНОЙ КАМЕРЫ

1. Снимите 2 болта и винт, чтобы разобрать УЗЕЛ СРЕДНЕГО ШАРНИРА.

1. Снимите дверцу морозильной камеры, подняв ее вверх. Будьте осторожны, чтобы не уронить и не поцарапать дверцу морозильной камеры.

1. Снимите КРЫШКУ ПЕРЕДНИХ НОЖЕК, открутив 2 винта.

1. Разберите УЗЕЛ НИЖНЕГО ШАРНИРА, как показано на рисунке, и установите АВТОМАТИЧЕСКУЮ НАПРАВЛЯЮЩУЮ нижней стороной вверх, поменяйте положение оси.

При сборке затяните винты, чтобы не было непредвиденного шума.

• ПЕРЕНАВЕШИВАНИЕ РУЧКИ [ХОЛОДИЛЬНИК/МОРОЗИЛЬНАЯ КАМЕРА]

1. Удалите ЗАГЛУШКИ ВИНТОВ КРЕПЛЕНИЯ РУЧКИ, используя отвертку с прямым шлицем, и снимите РУЧКУ.

1. Переставьте ЗАГЛУШКИ ОТВЕРСТИЙ на дверце, вынув их и вставив их в отверстия.

1. Закрепите РУЧКУ на другой стороне дверцы в обратном порядке.

• СБОРКА ДВЕРЦЫ МОРОЗИЛЬНОЙ КАМЕРЫ

1. Поменяйте местами болт и узел НИЖНЕГО ШАРНИРА, открыв отверстие крестовой отверткой на левой нижней части прибора.

1. После перестановки ЗАГЛУШКИ ОТВЕРСТИЯ НИЖНЕГО ШАРНИРА установите обратно КРЫШКУ ПЕРЕДНИХ НОЖЕК.

1. Поменяйте местами ЗАГЛУШКУ ОТВЕРСТИЯ СРЕДНЕГО ШАРНИРА и ВИНТ.

1. Поменяйте местами ОГРАНИЧИТЕЬ ДВЕРИ и ПРОКЛАДОЧНОЕ КОЛЬЦО ШАРНИРА, как показано.

1. Поменяйте местами ПРОКЛАДОЧНОЕ КОЛЬЦО ШАРНИРА и ЗАГЛУШКУ ОТВЕРСТИЯ ШАРНИРА.

1. Аккуратно установите дверцу морозильной камеры на место закрепите СРЕДНЮЮ ПЕТЛЮ при помощи 2 болтов.

• СБОРКА ДВЕРЦЫ ХОЛОДИЛЬНОЙ КАМЕРЫ

1. Аккуратно установите обратно дверцу холодильной камеры.

1. Закрепите УЗЕЛ ВЕРХНЕГО ШАРНИРА, используя 3 болта, как показано. Убедитесь, что дверца холодильной камеры плотно закрыта.

1. Переставьте ЗАГЛУШКУ ОТВЕРСТИЯ ВЕРХНЕГО ШАРНИРА.

1. Подключите электрические провода под КРЫШКОЙ КОРПУСА, как показано.

1. Установите обратно КРЫШКУ КОРПУСА, убедившись в правильном положении проводов.

1. Снимите уплотнительные прокладки холодильной и морозильной камер и установите их обратно, повернув на 180°. (Убедитесь, что

уплотнения дверей установлены правильно. В противном случае может появиться шум или начаться отпотевание, что может влиять на работу прибора.)

1. Убедитесь, что дверцы работают правильно.

Устранение неисправностей

НЕИСПРАВНОСТЬ РЕШЕНИЕ
Холодильник совсем не работает или температура в нем слишком высокая	- Проверьте, правильно ли штепсельная вилка подсоединена к розетке.- Правильная ли температура установлена с помощью кнопки установки температуры на передней панели?- Не падает ли на холодильник прямой солнечный свет, и нет ли поблизости от него источников тепла?- Не расположена ли задняя стенка холодильника слишком близко от стены?
Продукты в холодильной камере замерзли	- Не установлена ли с помощью кнопки установки температуры на передней панели самая низкая температура?- Не слишком ли низкая температура в комнате?- Не положили ли вы водянистые продукты в холодильную камеру?
Слышны необычные шумы	- Проверьте, выровнен ли холодильник и установлен ли он на прочный пол.- Не расположена ли задняя стенка холодильника слишком близко от стены?- Не уронили ли вы какой-либо посторонний предмет за холодильник или под него?- Не идет ли шум от компрессора, установленного в холодильнике?- Изнутри холодильника могут слышаться звуки типа "потребкивания", но это нормально. Этот звук слышен, когда различные принадлежности внутри холодильника расширяются или сжимаются при изменении температуры.
Передние углы и бока холодильника становятся теплыми и на них конденсируются капли воды	- Для предотвращения конденсации влаги и образования капель в передних углах холодильника установлены теплоизолированные трубки. При повышении температуры в помещении эти трубки могут не всегда действовать эффективно. Однако это не является неисправностью.- В случае погоды с очень низкой влажностью воздуха, когда влажный воздух контактирует с прохладной поверхностью холодильника, на его наружной поверхности может происходить конденсация влаги.
Внутри холодильника слышно бульканье жидкости	- Это – бульканье хладагента, который охлаждает внутренние камеры холодильника, и это нормально.
Внутри холодильника ощущается неприятный запах	- Вы не упаковали продукты герметично.- Проверьте упаковку продуктов и очистите впускное отверстие холодного воздуха.
На стенках морозильной камеры появился слой инея	- Не закрыто ли чем-либо входное отверстие для воздуха?- Для обеспечения эффективной циркуляции воздуха оставляйте промежутки между продуктами.- Полностью ли закрыта дверца морозильной камеры?
Капли воды конденсируются на внутренней стенке холодильника и вокруг овощей	- Это может произойти, если продукты с высоким содержанием влаги хранятся не упакованными при высоком уровне влажности, или если дверца холодильной камеры надолго оставлена открытой.- Храните продукты в упаковке или в герметично закрытых контейнерах.

. устранение неисправностей

Информация о классе энергоэффективности находится на продукте

ОПИСАНИЕМОДЕЛЬ			RL50RQ***	RL50RR***	RL50RG***	RL50RE***
Изготовитель
Тип бытового холодильника			Холодильник с морозильным отделением*(***)II типа
Автоматическая система разморозки (No Frost)			Да Да	Да Да
Климатический класс			SN, N, ST, T	SN, N, ST, T	SN, N, ST, T	SN, N, ST, T
Класс защита от поражения током			I	I	I	I
Полезныйобъем(литры)	Общий полезный объем (л)		324 343	324 343
	Общий объем для хранениясвежих продуктов (л)		232 251	232 251
	Общий объем дляхранениязамороженныхпродуктов (л)	***	92 92 92	92
		**	-	-	-	-
Номинальное напряжение и частота (В, Гц)			220, 50 220	50 220, 50 220	220, 50
Полная входная мощность (Ампер)			SN, N : 0.7ST, T : 0.8	SN, N :1.4ST, T : 1.6	SN, N :1.4ST, T : 1.6	SN, N:0.8ST, T:0.9
Максимальная мощность осветительнойлампы (Вт)			LED 2.9 LED	3.0 LED 3.0	LED 2.2
Класс энергетической эффективности A+ A+ A+ A
Потребление электроэнергии (кВт•ч /год)			311 305	311 380
Мощность замораживания (кг/24ч)			14.4 13 1	14.4	13.6
Символ маркировки самого холодногоотделения			***	***	***	***
Хладагент и его масса (г)			R-600a, 60	R-600a, 60	R-600a, 60	R-600a, 56
Корректированный уровень звуковоймощности (дБА)			41 41 41	41
Вес в упаковке (кг)			80 80 80	80
Вес без упаковки (кг)			73 73 73	73
Габариты в упаковке (ШхГхВ) (мм)			653 x 747 x2085	653 x 747 x2085	653 x 747 x2085	653 x 747 x2085
Габариты без упаковки (ШхГхВ) (мм)			595 x 643 x2000	595 x 643 x2000	595 x 643 x2000	595 x 643 x2000
Адрес и наименование лаборатории			Самсунг Электроникс Ко., Лтд, 271 Осеон-Донг,Квансан-Гу, Кванчжу 506-253, Республика Корея
Характеристики энергетической эффективности определены согласно Приказу Министерствапромышленности и торговли РФ от 29 Апреля 2010 г. No357

Информация о классе энергоэффективности находится на продукте

ОПИСАНИЕМОДЕЛЬ			RL48RH*** RL48RR*** RL48RE*** RL46RE***
Изготовитель
Тип бытового холодильника			Холодильник с морозильным отделением*(***)II типа
Автоматическая система разморозки (No Frost)			Да Да	Да Да
Климатический класс			SN, N, ST, T	SN, N, ST, T	SN, N, ST, T	SN, N, ST, T
Класс защита от поражения током			I	I	I	I
Полезныйобъем(литры)	Общий полезный объем (л)		323 323	323 300
	Общий объем для хранениясвежих продуктов (л)		231 231	231 208
	Общий объем дляхранениязамороженныхпродуктов (л)	***	92 92 92	92
		**	-	-	-	-
Номинальное напряжение и частота (В, Гц)			220, 50 220	50 220, 50 220	220, 50
Полная входная мощность (Ампер)			SN, N:0.7ST, T:0.8	SN, N :1.4ST, T : 1.6	SN, N:0.8ST, T:0.9	SN, N:0.8ST, T:0.9
Максимальная мощность осветительнойлампы (Вт)			LED 2.2 LED 3.0 LED 2.2 LED 2.2
Класс энергетической эффективности A+ A+ A A
Потребление электроэнергии (кВт•ч /год)			310 310	370 360
Мощность замораживания (кг/24ч)			13 13 13	13
Символ маркировки самого холодногоотделения			***	***	***	***
Хладагент и его масса (г)			R-600a, 60	R-600a, 60	R-600a, 56	R-600a, 56
Корректированный уровень звуковоймощности (дБА)			41 41 41	41
Вес в упаковке (кг)			79 79 79	76
Вес без упаковки (кг)			71 71 71	68
Габариты в упаковке (ШхГхВ) (мм)			653 x 747 x2005	653 x 747 x2005	653 x 747 x2005	653 x 747 x1905
Габариты без упаковки (ШхГхВ) (мм)			595 x 643 x1920	595 x 643 x1920	595 x 643 x1920	595 x 643 x1815
Адрес и наименование лаборатории			Самсунг Электроникс Ко., Лтд, 271 Осеон-Донг,Квансан-Гу, Кванчжу 506-253, Республика Корея
Характеристики энергетической эффективности определены согласно Приказу Министерствапромышленности и торговли РФ от 29 Апреля 2010 г. No357

Информация о классе энергоэффективности находится на продукте

ОПИСАНИЕМОДЕЛЬ			RL50RS*** RL48RS*** RL46RS***
Изготовитель				1	1
Тип бытового холодильника			Холодильник с морозильным отделением*(***)I типов
Автоматическая система разморозки (No Frost)			Да Да Да
Климатический класс SN, N, ST, T SN, N, ST, T SN, N, ST, T
Класс защита от поражения током			I	I	I
Полезный объем(литры)	Общий полезный объем (л)		343 323 300
	Общий объем для хранения свежих продуктов (л)		251 231 208
	Общий объем для хранения замороженных продуктов (л)	* ***	92 92 92
		**	-	-	-
Номинальное напряжение и частота (В, Гц)			220, 50 220, 50 220, 50
Полная входная мощность (Ампер)			SN, N:0.8ST, T:0.9	SN, N:0.8ST, T:0.9	SN, N:0.8ST, T:0.9
Максимальная мощность осветительной лампы (Вт)			LED 2.2 LED 2.2 LED 2.2
Класс энергетической эффективности			A	A	A
Потребление электроэнергии (кВт•ч /год)			380 370 360
Мощность замораживания (кг/24ч)			13.6	13.0	13.0
Символ маркировки самого холодного отделения			* ***	* ***	* ***
Хладагент и его масса (г)			R-600a, 56 R-600a, 56 R-600a, 56
Корректированный уровень звуковой мощности (дБА)			41 41 41
Вес в упаковке (кг)			80 79 76
Вес без упаковки (кг)			73 71 68
Габариты в упаковке (ШхГхВ) (мм)			653 x 747 x 2085	653 x 747 x 2005 653 x 747 x 1905
Габариты без упаковки (ШхГхВ) (мм)			595 x 643 x 2000	595 x 643 x 1920 595 x 643 x 1815
Адрес и наименование лаборатории			Самсунг Электроникс Ко., Лтд, 271 Осеон-Донг, Квансан-Гу, Кванчжу 506-253, Республика Корея
Характеристики энергетической эффективности определены согласно Приказу Министерства промышленности и торговли РФ от 29 Апреля 2010 г. No357

Температурные границы окружающей среды

Данный холодильник/морозильная камера предназначены для работы при температуре окружающего воздуха, соответствующей его/ее температурному классу, указанному на заводской табличке.

Класс	Символ	Температура окружающего воздуха (°C)
Расширенный умеренный	SN	от 10 до 32 выше нуля
Умеренный	N	от 16 до 32 выше нуля
Субтропический	ST	от 16 до 38 выше нуля
Тропический	T	от 16 до 43 выше нуля

На температуру внутри холодильника могут влиять такие факторы, как место расположения холодильника/морозильной камеры, температура окружающего воздуха и частота открывания дверцы. Чтобы компенсировать действие этих факторов, установите необходимую температуру.

Russian

Правильная утилизация изделия

(Использованное электрическое и электронное оборудование)

(Действительно для стран, использующих систему раздельного сбора отходов)

Наличие данного значка показывает, что изделие и его электронные аксессуары (например, зарядное устройство, гарнитура, кабель USB) по окончании их срока службы нельзя утилизировать вместе с бытовыми отходами. Во избежание нанесения вреда окружающей среде и здоровью людей при неконтролируемой утилизации, а также для обеспечения возможности их переработки для повторного использования утилизируйте изделие и его электронные аксессуары отдельно от прочих отходов.

Сведения о месте и способе утилизации изделия в соответствии с нормами природоохраны можно получить у продавца или в соответствующей государственной организации.

Бизнес-пользователи должны обратиться к поставщику и ознакомиться с условиями договора покупки. Запрещается утилизировать изделие и его электронные аксессуары вместе с другими производственными отходами.

B04240

Подлежит использованию по назначению в нормальных условиях Рекомендуемый период : 7 лет

AB57

Модель RS******	, RT******, RF******, RL******, RZ******, RR******, RM******
Сертификат РОСС	KR.AB57.B04240
Срок действия с 18.06.2012
Срок действия по 17.06.2015
Орган по сертификацииэ	Орган по сертификации продукции ООО “Альттест”
Адрес	117418, г. Москва, ул. Цюрупы, д 14

Связывайтесь с SAMSUNG по всему миру

Если у вас есть предложения или вопросы по продуктам Samsung, связывайтесь с информационным центром Samsung.

117105 Россия, Москва, Варшавское шоссе д.26

8-800-555-55-55

www.samsung.ru

Изготовитель : Самсунг Электроникс Ко., Лтд.

271 Осеон-Донг, Квансан-Гу, Кванчжу 506-253, Республика Корея

Поставщик : ООО "Самсунг Электроникс Рус Компани",

125009 Россия, Москва, ул. Воздвиженка, 10, 4-й этаж

Холодильник

ЗАГАЛЬНИЙ ВИГЛЯД ХОЛОДИЛЬНОЇ/ МОРОЗИЛЬНОЇ КАМЕРИ

① Холодильная камера
② Полки холодильной камери (закаленное стекло, в зависимости от модели)
③ Отделение для свежих овощей (опційно)
④ Отделение для свежих овощей/ відділення для свіжих продуктів/ cool select zone (опційно)
5 Морозильная камера
6 Отсек для хранения льда
⑦ Ящик морозильной камеры
8 Светильник холодильной камеры
⑨ Отсек для молочных продуктов (опційно)
10 Универсальный отсек с ограждением (опційно)
11 Система подачи воды (опційно)
⑫ Додаткова полиця для морозильної камери (опційно)

Встановлення

14_експлуатація

• ДЕМОНТАЖ ДВЕРЦЯТ МОРОЗИЛЬНОЇ КАМЕРИ
