Тип продукта	Многодисковый проигрыватель (автомобильное радио)
Марка и модель	Sony MEX-DV90EE
Воспроизводимые диски	DVD VIDEO, DVD-R/RW, DVD+R/RW, VCD, CD, CD-R/RW, MP3, WMA, JPEG, DivX
Выходная мощность	52 Вт × 4 (при 4 Ом)
Тюнер	FM (FM1/FM2/FM3), MW, LW
RDS	AF, TA, TP, PTY, CT, REG
Эквалайзер	EQ3 (7 предустановок + пользовательская, 3 диапазона)
Видеовыход	1 композитный (RCA)
Аудиовыходы	Передний AUX (мини-джек), задний AUX (RCA)
Поддержка родительского контроля	Да (пароль, уровни ограничения по регионам)
Quick-BrowZer	Да (список файлов/альбомов)
Picture EQ	Да (режимы: AUTO, LIGHT OFF, LIGHT ON, пользовательский)
Возобновление воспроизведения	Да (до 5 дисков)
Размеры (Ш×В×Г)	178 × 50 × 160 мм (стандартное DIN)
Вес (приблизительно)	1.2 кг
Питание	12 В постоянного тока (автомобильная сеть)

Часто задаваемые вопросы - MEX-DV90EE SONY

Как сбросить устройство до заводских настроек?

Для сброса параметров нажмите кнопку RESET на передней панели с помощью заостренного предмета (например, шариковой ручки). После сброса будут стерты настройки времени и некоторые другие данные.

Почему не воспроизводятся диски DVD?

Проверьте код региона на диске и устройстве. Код региона указан на нижней части устройства. Воспроизводите только диски с таким же кодом или с пометкой 'ALL'. Также убедитесь, что диск не поврежден и не загрязнен.

Как установить родительский контроль?

При выключенном устройстве нажмите VISUAL SETUP, выберите CUSTOM SETUP → PARENTAL CONTROL → ON →, введите 4-значный пароль, затем подтвердите. Для изменения уровня ограничения выберите PLAYER → и установите нужный уровень.

Можно ли подключить внешнее устройство (плеер, телефон)?

Да. Подключите устройство к переднему гнезду AUX (мини-джек) или к задним терминалам AUX AUDIO IN (RCA). Выберите источник AUX кнопкой SRC, затем MODE для выбора FRONT-IN или REAR-IN.

Как настроить часы?

Нажмите SYSTEM SETUP, выберите CLOCK-ADJ. Нажмите ENTER, затем кнопками ↑/↓ установите часы и минуты, используйте ←/→ для переключения между значениями. Подтвердите кнопкой ENTER.

Что делать, если диск не извлекается?

Нажмите кнопку RESET заостренным предметом. Если это не помогает, попробуйте извлечь диск вручную, следуя инструкциям в руководстве (обычно нажав кнопку ▲). Если проблема persists, обратитесь к дилеру Sony.

Как включить/выключить функцию RDS?

Кнопкой AF/TA переключайте режимы: AF-ON, TA-ON, AF,TA-ON или AF,TA-OFF. При включении AF устройство автоматически находит альтернативные частоты для одной программы.

Почему нет звука при воспроизведении DVD?

Проверьте, что выбран правильный аудиоформат (нажмите AUDIO на пульте). Если на диске записан звук DTS, он не поддерживается — воспроизведение будет без звука. Выберите другой аудиопоток, например Dolby Digital.

Как изменить язык меню на дисплее?

Нажмите VISUAL SETUP при выключенном устройстве, выберите LANGUAGE SETUP, затем MENU и выберите нужный язык из списка (русский, английский и др.). Подтвердите кнопкой ENTER.

Что означает сообщение 'ERROR' на дисплее?

Ошибка может быть вызвана загрязнением диска, неправильной установкой (перевернутый диск) или несовместимым форматом. Извлеките диск, протрите его чистой тканью и вставьте правильно. Если ошибка повторяется, попробуйте другой диск.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MEX-DV90EE SONY

Multi Disc Player Многодисковый проигрыватель

Инструкция по эксплуатации

RU

Многодисковый проигрыватель Сделано в Таиланде

Изготовитель: Сони Корпорейшн

Адрес: 1-7-1 Конан, Минато-ку, Токио 108-0075, Япония

Внимание

Во избежание возгорания или поражения электрическим током не подвергайте устройство воздействию дождя или влаги.

Во избежание поражения электрическим током не открывайте корпус устройства. По вопросам обслуживания обращайтесь только к квалифицированному специалисту.

ПРЕДУПРЕЖДЕНИЕ

Оптические приборы, используемые в данном изделии, представляют повышенную опасность для зрения.

Поскольку используемый в проигрывателе CD/DVD лазерный луч представляет опасность для зрения, не пытайтесь разобрать корпус.

По вопросам обслуживания обращайтесь только к квалифицированному специалисту.

Эта этикетка находится на нижней стороне корпуса.

Эта этикетка находится на внутреннем корпусе устройства.

Замечание для покупателей в странах действия директив ЕС

Этот продукт произведен корпорацией Sony, 1-7-1 Конан, Минато-ку, Токио, Япония.

Уполномоченный представитель EMC и безопасности товара — Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Germany. По любым вопросам, связанным с гарантией и техническим обслуживанием, обращайтесь по адресам, указанным в отдельных документах по техническому обслуживанию и гарантии.

Утилизация электрического и электронного оборудования (директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

Утилизация использованных элементов питания (применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

Внимание. Если в замке зажигания нет положения АСС

Убедитесь, что настроена функция автоматического выключения (стр. 45). После выключения устройства его питание будет автоматически отключено в установленное время, что предотвращает разрядку аккумулятора. Если функция автоматического выключения не настроена, то при каждом выключении зажигания нажмите и удерживайте кнопку OFF до тех пор, пока дисплей не погаснет.

Для отмены демонстрации на дисплее (режим DEMO) см. стр. 45.

Безопасность

• Соблюдайте правила уличного движения в Вашей стране.
• В целях обеспечения безопасности монитор, подключенный к VIDEO OUT, выключается автоматически, когда отключается стояночный тормоз.

Предотвращение несчастного случая

Изображения появляются только после парковки автомобиля и включения стояночного тормоза. Если во время воспроизведения видео автомобиль трогается с места, появляется соответствующее предупреждение и изображение с VIDEO OUT автоматически исчезает. Изображение отключается, но аудио-источник продолжает быть слышен.

Во время вождения автомобиля не выполняйте настройку устройства и не смотрите на монитор.

Содержание

Поздравляем с покупкой!......6

Авторские права .....7

Диски для воспроизведения и символы, используемые в данном руководстве. . . . .8

Расположение органов управления и их функции ....10

Основное устройство .....10

Пульт дистанционного управления RM-X168....12

Начало работы

Установка устройства и дополнительного монитора.....14

Сброс параметров устройства ..... 14

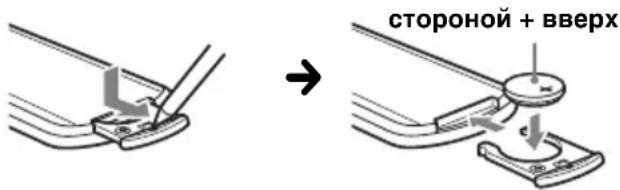

Подготовка пульта дистанционного управления ..... 14

Снятие передней панели ..... 15 Установка передней панели ..... 15

Основные операции

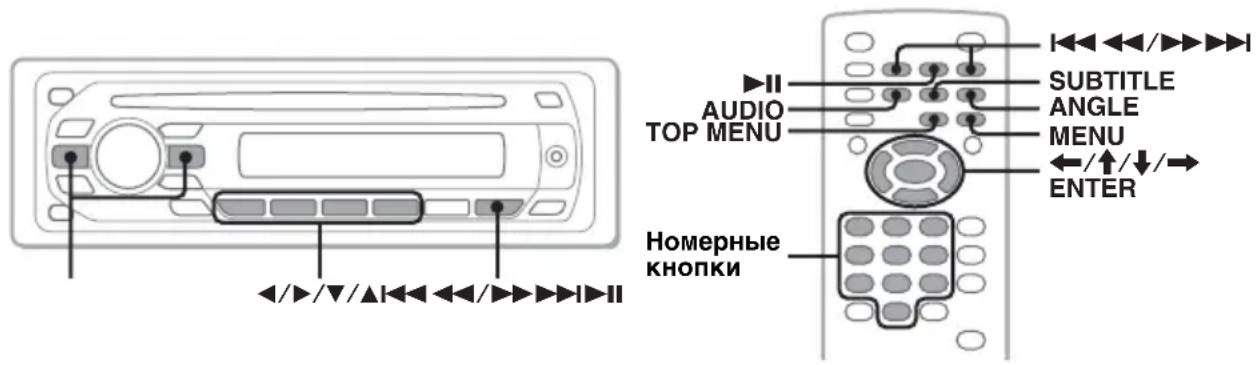

Воспроизведение видеодисков .... 16

Воспроизведение аудиодисков .... 18

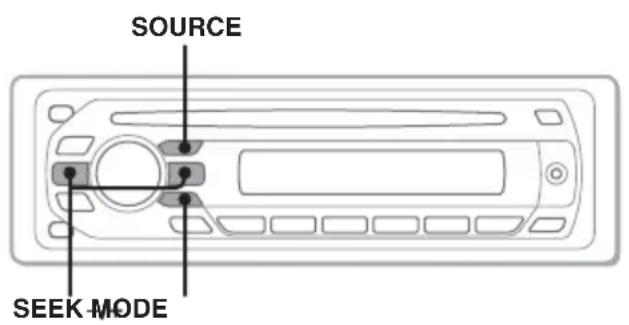

Прослушивание радиопередач ..... 20

Дополнительные операции — диски

Воспроизведение файлов DivX®/JPEG.....21

Воспроизведение видеофайлов DivX ^ ....21 Воспроизведение файлов изображений JPEG....22

Использование функций РВС — Контроль воспроизведения.....22

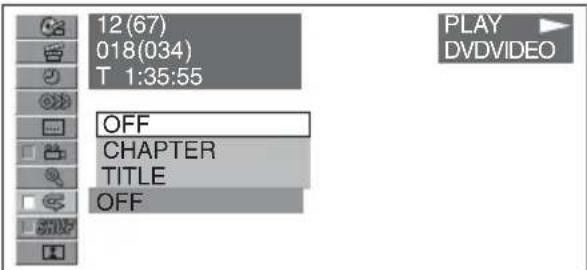

Использование меню режима воспроизведения....23

Просмотр информации о времени/ текстовой информации на диске .....25

Настройка параметров звука .....26 Изменение языка/формата звука ...26 Определение формата программы ...27 Настройка уровня аудиовыхода — Уровень DVD .....27

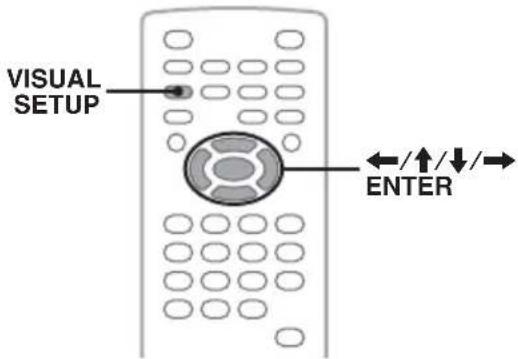

Увеличение изображений ..... 28

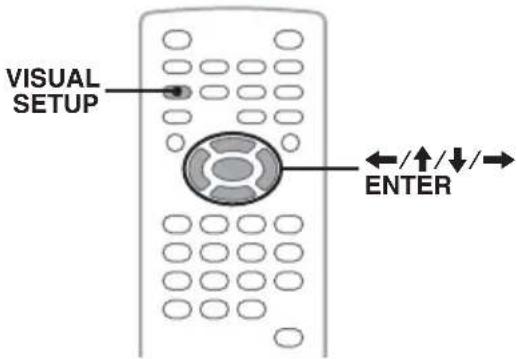

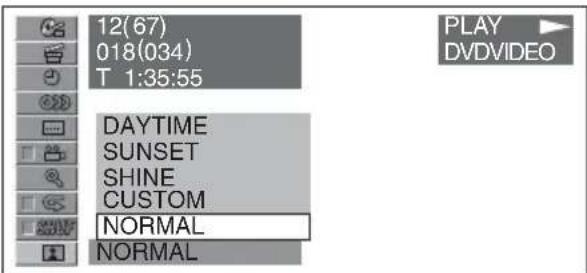

Регулировка качества изображения — Picture EQ ....28 Настройка качества изображения ... 29

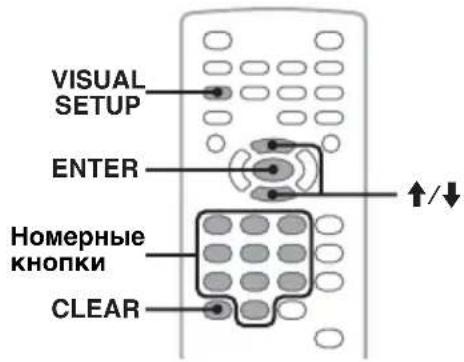

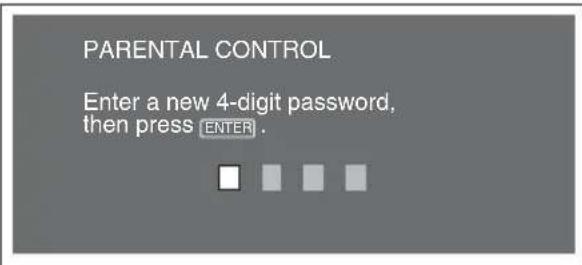

Блокировка дисков — Родительский контроль доступа....30 Установка родительского контроля доступа ....30 Изменение области и рейтинга фильма в ней....31

Повторное воспроизведение и воспроизведение в произвольном порядке .... 31

Прямой поиск во время воспроизведения .... 33

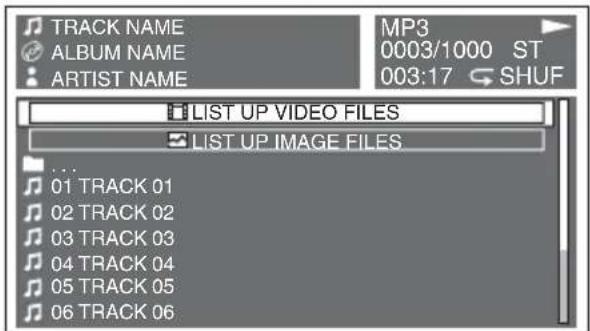

Список композиций/изображений/ видеофайлов — Quick-BrowZer....34 Выбор композиции/изображения/ видеофайлов ....34 Выбор типа файла ....34

Просмотр информации об аудиодиске .... 35

Дополнительные операции — Радиоприемник

Сохранение и прием радиостанций ..... 35

Автоматическое сохранение — ВТМ (память оптимальной настройки) .... 35 Сохранение вручную .... 36 Прием радиостанций, сохраненных в памяти .... 36

RDS .... 36 Обзор.... 36 Настройка AF и TA.... 37 Выбор PTY.... 37 Установка CT.... 38

Настройка звучания

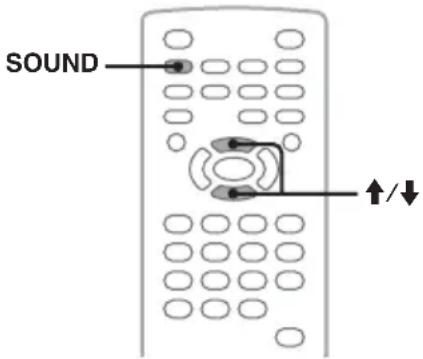

Настройка характеристик звука ..... 38 Настройка кривой эквалайзера — EQ3.....39

Установки

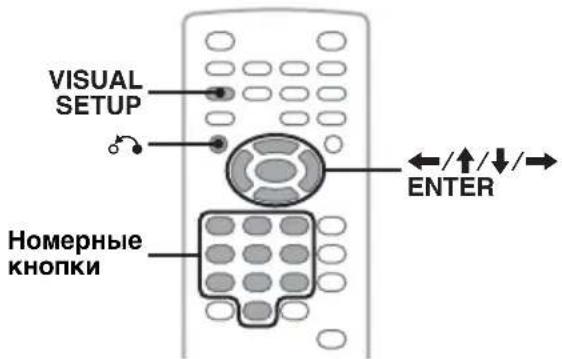

Настройка отображения ..... 39

Основные операции настройки отображения....40

Установка языка дисплея или звуковой дорожки .... 41

Настройка дисплея....41

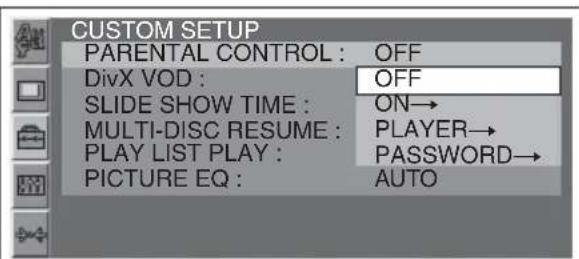

Пользовательские установки.....42

Настройка звука 43

Сброс всех настроек....43

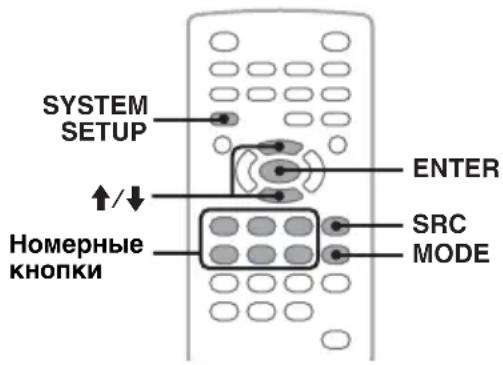

Настройка системы....44

Основные операции настройки системы.... 44

Установка часов 47

Использование дополнительного оборудования

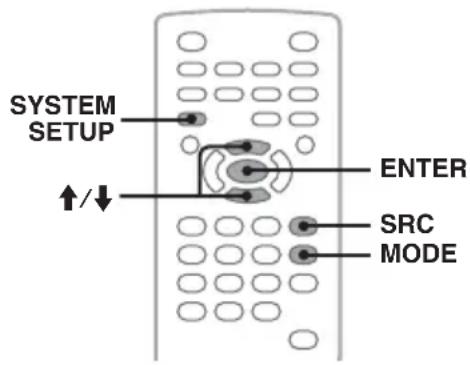

Вспомогательное оборудование ..... 47

Дополнительная информация

Меры предосторожности ..... 49

Примечания относительно дисков...49

Порядок воспроизведения файлов MP3/WMA/JPEG/DivX® .... 50

Уход за устройством. 51

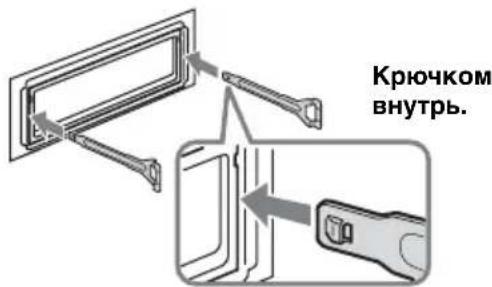

Извлечение устройства....52

Технические характеристики ..... 53

Поиск и устранение неисправностей ... 54

Индикация/сообщения об ошибках....56

Глоссарий....57

Список кодов языков/кодов зон.....59

Указатель 60

Перед установкой и подсоединениями прочитайте прилагаемую инструкцию по установке и подсоединению.

Поздравляем с покупкой!

Благодарим Вас за то, что Вы остановили свой выбор на многодисковом проигрывателе Sony. Перед эксплуатацией аппарата внимательно прочтите данное руководство и храните его под рукой на случай, если оно Вам понадобится.

Характеристики

Дополнительные сведения см. на указанной странице руководства.

Воспроизведение дисков DVD, VCD, компакт-дисков → стр. 8

Совместим с различными форматами дисков.

2000MP3, 2000WMA

Может воспроизводить до 2000 композиций*, записанных в формате файла MP3/WMA на дисках DVD-R DL.

Возобновление многодискового воспроизведения → стр. 42

Запоминает точку, в которой был остановлен диск, максимум для 5 дисков и даже после извлечения диска возобновляет воспроизведение дисков DVD VIDEO/VCD с того же места.

EQ3 → cTp. 38

7 предварительно настроенных кривых эквалайзера, которые могут быть настроены пользователем в 3 различных диапазонах.

Picture EQ → стр. 28

Возможность настройки яркости изображений с использованием предварительно настроенных параметров в соответствии с внутренним или окружающим освещением автомобиля.

FRONT·AUX → стр. 47

Можно подключать переносное аудиоустройство (аналоговое соединение).

REAR·AUX → стр. 47

Расположенные сзади терминалы AUX AUDIO IN позволяют подключить вспомогательное устройство, например, переносное аудиоустройство (аналоговое соединение), скрытое навигационное устройство, селектор телевизионных каналов и т.д.

Авторские права

При работе данного устройства применяется технология по защите авторских прав, защищенная патентами США и другими правами на интеллектуальную собственность. Данная технология по защите авторских прав должна использоваться только с разрешения корпорации Macrovision; она предназначена только для домашнего и другого ограниченного просмотра, если нет специального разрешения корпорации Macrovision. Инженерный анализ и разборка запрещены.

Изготовлено по лицензии компании Dolby Laboratories.

"Долби" и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.

Microsoft, Windows Media и логотип Windows являются товарными знаками или

зарегистрированными товарными знаками корпорации Microsoft в США и других странах.

“DVD VIDEO”, “DVD-R”, “DVD-RW”, “DVD+R” и “DVD+RW” являются товарными знаками.

"DivX" и "DivX Certified" являются

зарегистрированными

товарными знаками или товарными знаками компании DivX, Inc.

ДАННЫЙ ПРОДУКТ ЛИЦЕНЗИРОВАН В РАМКАХ ЛИЦЕНЗИИ МРЕГ 4 VISUAL PATENT PORTFOLIO ДЛЯ ИСПОЛЬЗОВАНИЯ ПОТРЕБИТЕЛЕМ В ЛИЧНЫХ И НЕКОММЕРЧЕСКИХ ЦЕЛЯХ ДЛЯ ДЕКОДИРОВАНИЯ ВИДЕОДАННЫХ МРЕГ-4, КОДИРОВАНИЕ КОТОРЫХ БЫЛО ОСУЩЕСТВЛЕНО УПОМЯНУТЫМ ПОТРЕБИТЕЛЕМ В ЛИЧНЫХ И НЕКОММЕРЧЕСКИХ ЦЕЛЯХ, И/ИЛИ ВИДЕОДАННЫХ, ПОЛУЧЕННЫХ ОТ ПОСТАВЩИКА ВИДЕОДАННЫХ, ОБЛАДАЮЩЕГО ПРАВОМ РАСПРОСТРАНЕНИЯ ВИДЕО В ФОРМАТЕ МРЕГ-4 В РАМКАХ ЛИЦЕНЗИОННОГО СОГЛАШЕНИЯ МРЕГ. ЛИЦЕНЗИЯ НЕ ПРЕДОСТАВЛЯЕТСЯ И НЕ РАСПРОСТРАНЯЕТСЯ НА ИСПОЛЬЗОВАНИЕ ПРОДУКТА В ЛЮБЫХ ДРУГИХ ЦЕЛЯХ. ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ, ВКЛЮЧАЯ СВЕДЕНИЯ ОБ ИСПОЛЬЗОВАНИИ В ЦЕЛЯХ ПРОДВИЖЕНИЯ ПРОДУКЦИИ, О ВНУТРЕННЕМ И КОММЕРЧЕСКОМ ПОЛЬЗОВАНИИ, МОЖНО ПОЛУЧИТЬ НА САЙТЕ МРЕГ ЛА, LLC: СМ. НТТР://WWW.MPEGLA.COM

Диски для воспроизведения и символы, используемые в данном руководстве

На этом аппарате можно воспроизводить различные видео- и аудиодиски.

В следующей таблице приведены сведения о том, какие диски поддерживаются данным устройством, а также какие функции доступны для разных типов дисков.

	Обозначение типа диска в руководстве	Формат диска Логотип диска
VIDEO	DVD	DVD VIDEO
		DVD-R*1DVD-R DL*1(Режим видео/режим VR)
		DVD-RW*1(Режим видео/режим VR)
		DVD+R*1DVD+R DL*1
		DVD+RW*1
	VCD	Видео компакт-диск (Версии 1.0/1.1/2.0)	Video CD
АУДИО	CD	Аудио компакт-диск
		CD-ROM*2CD-R*2
		CD-RW*2

*1 На дисках могут также содержаться аудиофайлы. Подробную информацию см. на стр. 9.

*2 На дисках могут также содержаться видеофайлы и файлы изображений. Подробную информацию см. на стр. 9.

Примечание

В данном руководстве термин "DVD" используется как общий для дисков DVD VIDEO, DVD-R/DVD-RW и DVD+R/DVD+RW.

В следующей таблице приведены поддерживаемые форматы сжатия, соответствующие им типы файлов и типы дисков, на которых эти файлы могут храниться.

Доступные функции различаются в зависимости от формата и не зависят от типа диска.

Следующие обозначения форматов расположены рядом с описанием функций,

доступных для данного формата.

Обозначение формата в руководстве	Тип файла Тип диска для хранения
MP3	Аудиофайл MP3	DATA DVDDVD-ROMDVD-RDVD-R DLDVD-RWDVD+RDVD+R DLDVD+RW	DATA CDCD-ROMCD-RCD-RW
WMA	Аудиофайл WMA
JPEG	Файл изображения JPEG
DivX	Видеофайл DivX®

Совет

Для получения дополнительных сведений о форматах сжатия см. стр. 51.

Неподдерживаемые диски

Следующие диски нельзя воспроизводить на этом устройстве.

• Диски диаметром 8 см
• Диски диаметром 12 см, на которых для хранения данных используется только внутренняя часть диаметром 8 см (остальная часть диска прозрачная)
• Диски CD-ROM, содержащие файлы, форматы которых отличны от форматов MP3/WMA/JPEG/DivX
• Диски SA-CD
• Диски CD-G
• Диски Photo-CD
• Диски VSD (односторонний видеодиск)
• Диски DVD-ROM, содержащие файлы, форматы которых отличны от форматов MP3/WMA/JPEG/DivX
• Диски DVD-RAM
• Диски DVD-Audio
• Диски серии Active-Audio (данные)
• Диски SVCD (Super Video CD)
• Диски CDV
• Диски, созданные в формате Packet Write
• Диски в формате DTS

Примечание

На данном устройстве могут не воспроизводиться даже совместимые диски. Это зависит от условий записи.

Код региона

Система регионов используется для защиты авторских прав программы.

Код региона находится в нижней части устройства. На этом устройстве можно воспроизводить только диски DVD, код региона которых совпадает с кодом региона на устройстве.

Можно также воспроизводить файлы DVD с маркировкой

Если Вы попытаетесь воспроизвести какой-либо другой DVD диск, на экране монитора появится сообщение “Playback prohibited by region code”. На некоторых дисках DVD маркировка с кодом региона может отсутствовать, хотя воспроизведение таких дисков DVD в определенных регионах запрещено.

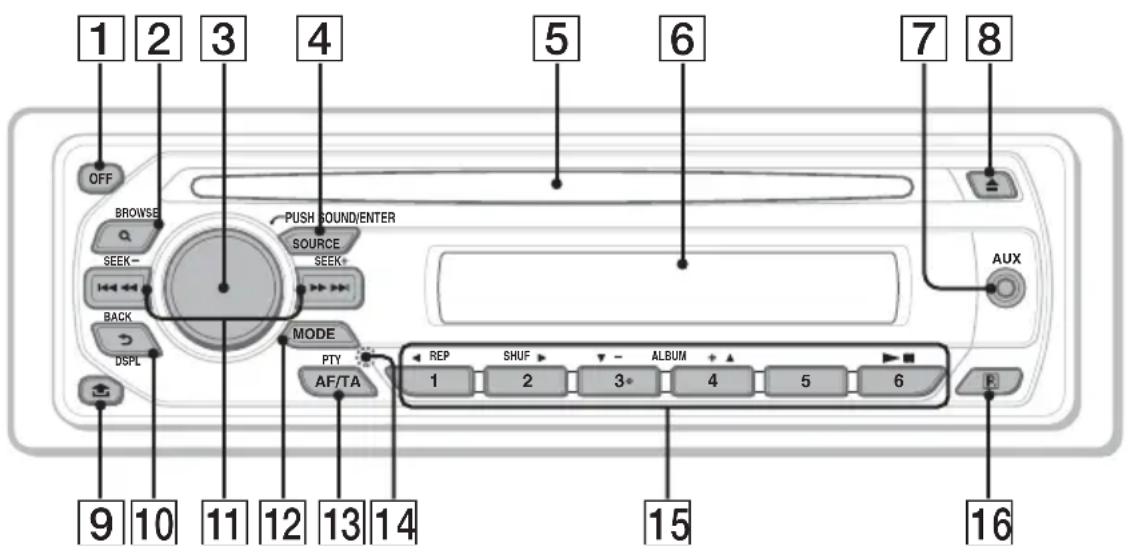

Основное устройство

Подробную информацию см. на указанных страницах.

Инструкции в данном руководстве в основном относятся к органам управления на пульте дистанционного управления.

Можно также использовать органы управления на основном устройстве с теми же или подобными названиями, как на пульте дистанционного управления.

1 Кнопка OFF 16, 18, 22

Выключение питания/остановка источника (нажмите); полное отключение (нажмите и удерживайте).

2 Кнопка (BROWSE) 34

Включение режима Quick-BrowZer.*

3 Регулятор громкости/кнопка

Настройка уровня громкости/настройка значения параметра (поверните); открытие меню звука/установка параметра (нажмите); открытие меню настройки системы (нажмите и удерживайте).

4 Кнопка SOURCE 20, 35, 48

Включение питания; смена источника (радиоприемник/диск/AUX).

5 Слот для дисков 16, 18

Установка диска.

6 Окошко дисплея

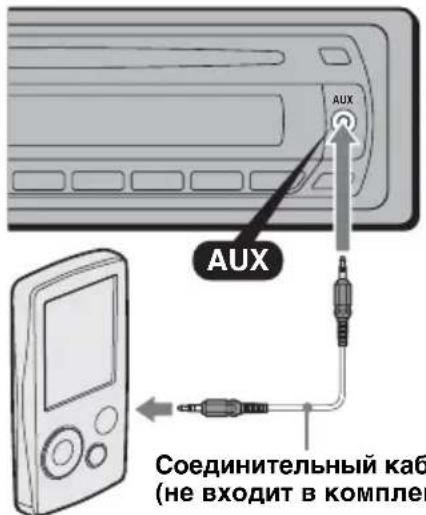

7 Входное гнездо AUX 47

Подсоединение переносного аудиоустройства.

9 Кнопка (извлечение передней панели) 15

10 Кнопка → (BACK/DSPL) 25, 34, 47

Возврат к предыдущему экрану, изменение отображаемого элемента.

Пропуск разделов/композиций/сцен/файлов (нажмите); перемещение назад/вперед по диску (нажмите и кратковременно удерживайте); перемещение назад/вперед при воспроизведении композиции (нажмите и удерживайте).*2

Радиоприемник:

Автоматическая настройка на радиостанции (нажмите), поиск станций вручную (нажмите и удерживайте).

12 Кнопка MODE 20, 35, 48

Выбор радиодиапазона (FM/MW/LW); выбор вспомогательного устройства* 3.

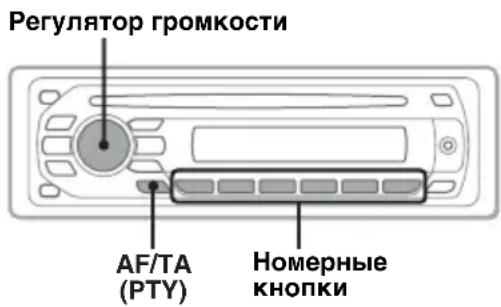

13 Кнопка AF (Альтернативные частоты)/TA (Сообщения о текущей ситуации на дорогах)/PTY (Тип программы) 37

Для установки AF и TA (нажмите); для выбора PTY (нажмите и удерживайте) в RDS.

14 Кнопка RESET 14

15Номерные кнопки

Диск:

①: ◀ REP 16, 17, 31

Пропуск альбома или папки/ перемещение курсора (нажмите); непрерывный пропуск альбомов или папок (нажмите и удерживайте).

⑥: ▶II (воспроизведение/пауза) 16, 17, 18, 19, 22

Начало/пауза воспроизведения.

Радиоприемник:

Прием хранящихся в памяти радиостанций (нажмите); сохранение радиостанций в памяти (нажмите и удерживайте).

16 Датчик пульта дистанционного управления

*1 При воспроизведении диска CD/MP3/WMA/JPEG/DivX.

*2 Набор операций зависит от типа диска (стр. 17, 19).

*3 Когда используются два вспомогательных устройства.

Пульт дистанционного управления RM-X168

Подробную информацию см. на указанных страницах. Удалите изоляционную пленку перед использованием (стр. 14).

1 Кнопка OFF 16, 18, 22 Выключение питания/остановка источника (нажмите); полное отключение (нажмите и удерживайте).

2 Кнопка SOUND 38 Открытие меню звука.

3 Кнопка VISUAL SETUP 23, 27, 28, 29, 30, 32, 33, 40 Открытие меню режима воспроизведения/настройки отображения.

4 Кнопка SYSTEM SETUP 27, 35, 44, 47, 48 Открытие меню настройки системы.

Возврат к предыдущей индикации дисплея; возврат к меню на диске VCD*1.

6 Номерные кнопки 16, 17, 22, 24, 30, 31, 33, 35

Диск:

Поиск главы/раздела/дорожки.

Радиоприемник:

Прием хранящихся в памяти радиостанций (нажмите); сохранение радиостанций в памяти (нажмите и удерживайте).

7 Кнопка CLEAR 30, 33

Удаление введенного числа.

8 Кнопка DSPL (дисплей) 25, 47

Смена индикаций.

9 Кнопка АТТ (приглушение)

Приглушение звука (чтобы отменить приглушение звука, нажмите кнопку еще раз).

10 Кнопка ▶II (воспроизведение/пауза) 16, 17, 18, 19, 22

Начало/пауза воспроизведения.

11 Кнопки ◀◀◀◀◀/▶▶▶▶ I 17, 19, 20, 22

Диск:

Пропуск разделов/композиций/сцен/файлов (нажмите); перемещение назад/вперед по диску (нажмите и кратковременно удерживайте); перемещение назад/вперед при воспроизведении композиции (нажмите и удерживайте).* 2

Радиоприемник:

Автоматическая настройка на радиостанции (нажмите); поиск станций вручную (нажмите и удерживайте).

12 Кнопки настройки воспроизведения диска DVD

AUDIO: 17,26

Изменение языка/формата звука.

(Смена аудиоканала для форматов VCD/компакт-диск/MP3/WMA.)

SUBTITLE: 17

Изменение языка субтитров.

ANGLE: 17

Изменение ракурса для просмотра.

TOP MENU: 17

Открытие главного меню на диске DVD.

MENU: 17

Открытие меню на диске.

13 Кнопка (BROWSE) 34

Включение режима Quick-BrowZer.*3

14 Кнопки ←/↑/↓/→ (курсор)/ENTER

Перевод курсора и задание установки.

15 Кнопка SRC (источник) 20, 35, 48

Включение питания; смена источника (радиоприемник/диск/AUX).

16 Кнопка MODE 20, 35, 48

Выбор радиодиапазона (FM/MW/LW); выбор вспомогательного устройства*4.

17 Кнопки VOL (громкость) +/-

Настройка громкости.

*1 При воспроизведении с включенной функцией РВС.
*2 Набор операций зависит от типа диска (стр. 17, 19).
*3 При воспроизведении диска CD/MP3/WMA/JPEG/DivX.
*4 Когда используются два вспомогательных устройства.

Примечание

Если устройство выключено и дисплей погас, то с помощью пульта дистанционного управления невозможно будет управлять основным устройством, пока на нем не будет нажата кнопка SOURCE или вставлен диск для его включения.

Совет

Подробные инструкции по замене батарейки см. в разделе "Замена литиевой батарейки пульта дистанционного управления" на стр. 51.

Начало работы

Установка устройства и дополнительного монитора

Сначала установите и подключите устройство и дополнительный монитор.

При использовании устройства можно пользоваться индикацией на самом устройстве и/или на дополнительном мониторе.

Имейте в виду, что данное руководство содержит инструкции по индикации на устройстве и на дополнительном мониторе.

Подробные сведения см. в прилагаемых инструкциях по установке и подсоединению.

Примечание

Обязательно надежно установите монитор в таком месте, где он не закрывает водителю обзор.

Сброс параметров устройства

Перед первым включением устройства или после замены автомобильного аккумулятора, а также после изменения схемы подключения следует сбросить параметры устройства.

Снимите переднюю панель (стр. 15) и нажмите кнопку RESET с помощью заостренного предмета, например шариковой ручки.

Кнопка RESET

При нажатии кнопки RESET выполняется стирание установок времени и некоторых других занесенных в память параметров.

Подготовка пульта дистанционного управления

Перед первым использованием пульта дистанционного управления удалите изоляционную пленку.

Снятие передней панели

Во избежание кражи устройства можно снять с него переднюю панель.

Предупредительный звуковой сигнал

Если до поворота ключа зажигания в положение OFF с устройства не была снята передняя панель, то в течение нескольких секунд будет слышен предупредительный звуковой сигнал.

Звуковой сигнал будет слышен только в том случае, если используется встроенный усилитель.

1 Нажмите кнопку OFF. Устройство выключено.

2 Нажмите затем снимите панель, потянув на себя.

Примечания

• Старайтесь не ронять переднюю панель. Не надавливайте слишком сильно на переднюю панель и окошко дисплея.
• Не подвергайте переднюю панель воздействию тепла/высокой температуры или влажности. Старайтесь не оставлять ее в припаркованной машине или на приборной доске/полочке за задним сиденьем.

Установка передней панели

Наложите часть Ⓐ передней панели на часть Ⓑ устройства (см. рис.) и нажмите на левую сторону до защелкивания фиксатора.

Не ставьте ничего на внутреннюю поверхность передней панели.

Основные операции

Воспроизведение видеодисков

В зависимости от типа диска некоторые операции могут отличаться или будут ограничены.

См. инструкции по эксплуатации, прилагаемые к диску.

1 Включите монитор, затем выберите на нем источник ввода, который соответствует устройству.

2 Вставьте диск (этикеткой вверх).

Воспроизведение начнется автоматически. Если воспроизведение не начинается, нажмите кнопку ▶II.

3 При появлении меню диска DVD нажмите кнопку ①(◀)/②(▶)/③(▼)/④(▲), чтобы переместить курсор, затем нажмите ⑥(▶II) для подтверждения.

Переместите курсор с помощью кнопок ←/↑/↓/→ или номерных кнопок на пульте дистанционного управления, затем нажмите кнопку ENTER для подтверждения.

Остановка воспроизведения

Нажмите кнопку OFF.

Примечание

Диски в формате DTS не поддерживаются. При выборе формата DTS звук не воспроизводится.

Извлечение диска

Нажмите кнопку ▲.

Диск DVD разделен на несколько частей, составляющих фрагменты изображений или музыкальные фрагменты. Эти части называются “главами”. При воспроизведении диска DVD, содержащего несколько глав, можно выбрать нужную главу с помощью главного меню диска DVD. Если на диске DVD можно выбирать элементы, такие как язык субтитров и звука, эти элементы можно выбрать с помощью меню диска DVD.

Другие операции воспроизведения

Чтобы Нажмите

Приостановить/возобновить воспроизведение после паузы	▶II
Пропустить раздел/композицию/ сцену/файл	|◀◀◀◀/▶▶▶▶|
Переместиться вперед/назад по диску	|◀◀◀◀/▶▶▶▶| и кратковременно ее удерживайте; а затем повторите действие нужное число раз для переключения скорости ( × 2 × 12 × 120 × 2... )
Отменить перемещение вперед/ назад	▶II
Отобразить меню диска DVD*1	Пульт дистанционного управления:TOP MENUилиMENU
Выбрать элементы в меню диска DVD*1	Основное устройство:1(◀)/2(▶)/3(▼)/4(▲), чтобы переместить курсор, затем нажмите6(▶II)для подтвержденияПульт дистанционного управления:←/↑/↓/→или номерные кнопки, чтобы переместить курсор, затем нажмите кнопкуENTERдля подтверждения
Изменить язык/формат/канал звука (стр. 26)*1	Пульт дистанционного управления:AUDIOнесколько раз, пока не появится нужный элемент
Отключить или изменить язык субтитров*1	Пульт дистанционного управления:SUBTITLEнесколько раз, пока не появится нужный элемент*2
Изменить ракурс для просмотра*1	Пульт дистанционного управления:ANGLEнесколько раз, пока не появится нужный номер ракурса

*1 Может отсутствовать в зависимости от типа диска.

*2 При появлении запроса на ввод 4-значного числа введите код языка (стр. 59), который необходимо выбрать.

Воспроизведение аудиодисков

В зависимости от типа диска некоторые операции могут отличаться или будут ограничены.

См. инструкции по эксплуатации, прилагаемые к диску.

1 Вставьте диск (этикеткой вверх).

Воспроизведение начнется автоматически. Если воспроизведение не начинается, нажмите кнопку ▶II.

Остановка воспроизведения

Нажмите кнопку OFF.

Примечание

Диски в формате DTS не поддерживаются. При выборе формата DTS звук не воспроизводится.

Извлечение диска

Нажмите кнопку ▲.

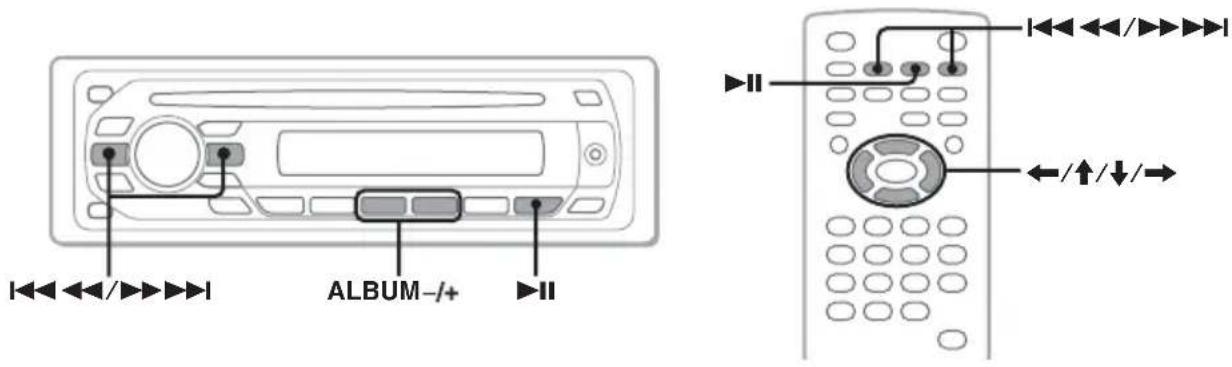

Другие операции воспроизведения

Чтобы Нажмите
Приостановить/возобновить воспроизведение после паузы	▶II
Пропустить композицию	|◀◀◀◀ (←)/▶▶▶▶| (→)
Переместиться вперед/назад внутри композиции	|◀◀◀◀/▶▶▶▶| и удерживайте ее
Пропустить альбом*	Основное устройство: 3 (ALBUM –)/4 (ALBUM +)Пульт дистанционного управления: ↑/↓
Пропускать альбомы непрерывно*	Основное устройство: 3 (ALBUM –)/4 (ALBUM +) и удерживайте ееПульт дистанционного управления: ↑/↓ и удерживайте ее

* Если воспроизводится диск в формате MP3/WMA.

Прослушивание радиопередач

1 Нажимайте кнопку SOURCE, пока не появится индикация "TUNER".
2 Нажимайте кнопку MODE, пока не появится нужный диапазон (FM1, FM2, FM3, MW или LW).

A Радиодиапазон/функция
ВЧастота*

* Во время приема станции с системой RDS появится название службы программы. Подробные сведения см. в разделе "RDS" на стр. 36.

3 Выполните настройку.

Автоматическая настройка

Нажмите кнопку SEEK -/+

Поиск остановится, когда устройство найдет радиостанцию. Повторяйте процедуру, пока не будет найдена нужная радиостанция.

Ручная настройка

Нажмите и удерживайте кнопку (SEEK) -/+ , чтобы приблизительно найти частоту, затем нажмите кнопку (SEEK) -/+ несколько раз для точной настройки нужной частоты.

Совет

Для получения подробных сведений о других функциях радио см. в разделе “Дополнительные операции — Радиоприемник” на стр. 35.

При использовании пульта дистанционного управления

Используйте кнопку SRC вместо SOURCE и ◀◀◀◀◀/▶▶▶▶▶ ■ вместо SEEK −/+

Дополнительные операции — диски

Эта глава состоит из следующих разделов.

• Специальные операции видео* → стр. 21 - 31
• Основные операции видео*/аудио → стр. 31 - 34
• Специальные операции аудио → стр. 35
  * Включая операции JPEG.

Воспроизведение файлов DivX®/JPEG

DivX JPEG

Если на диске содержатся различные типы файлов, воспроизводиться могут только выбранные типы файлов (аудио/видео/изображения). Для воспроизведения видеофайлов DivX или файлов изображений JPEG с таких дисков нажмите кнопку Q (BROWSE) во время воспроизведения, выберите нужный тип файла из списка (видео/изображение), затем выберите нужный файл (стр. 34).

Воспроизведение видеофайлов DivX®

DivX ^® - технология сжатия видеофайлов, разработанная корпорацией DivX, Inc. Данное изделие официально сертифицировано DivX ^® и обеспечивает воспроизведение всех версий видеосигнала DivX ^® (включая DivX ^® 6) путем стандартного воспроизведения медиафайлов DivX ^® .

Воспроизведением DivX можно управлять аналогично воспроизведению других видеодисков (стр. 16), так же как и некоторыми функциями управления воспроизведением аудио.

Чтобы Нажмите

Пропустить альбом (папку)	Основное устройство:3(ALBUM –)/4(ALBUM +)
Пропускать альбомы (папки) непрерывно	Основное устройство:3(ALBUM –)/4(ALBUM +) и удерживайте ее

Совет

Можно также выбрать файл для воспроизведения с использованием Quick-BrowZer (стр. 34).

Воспроизведение файлов изображений JPEG

На данном устройстве можно просматривать файлы JPEG в режиме демонстрации слайдов. Демонстрация слайдов начинается автоматически после установки диска или нажатия кнопки ▶II. Для получения подробных инструкций по началу воспроизведения ознакомьтесь с шагами 1 - 4 “Воспроизведение видеодисков” на стр. 16.

Другие операции воспроизведения

Чтобы Нажмите
Повернуть изображение	Пульт дистанционного управления:←/→ (поворот на 90°)
Пропустить изображение	|◄◄◄◄/►►►►|
Пропустить альбом	Пульт дистанционного управления: ↑/↓Основное устройство:3 (ALBUM –)/4 (ALBUM +)
Пропускать альбомы непрерывно	Пульт дистанционного управления: ↑/↓ и удерживайте ееОсновное устройство:3 (ALBUM –)/4 (ALBUM +) и удерживайте ее

Примечания

• При повороте крупного изображения воспроизведение может быть замедленным.
• Файлы в прогрессивном режиме JPEG не отображаются.

Совет

Можно также выбрать файл для воспроизведения с использованием Quick-BrowZer (стр. 34).

Использование функций РВС — Контроль воспроизведения

VCD

Меню РВС помогает выполнить операцию в диалоговом режиме, когда воспроизводимый диск VCD совместим с функцией РВС.

1 Начните воспроизведение диска VCD, совместимого с функцией PBC.
Отобразится меню РВС.
2 Для выбора нужного элемента нажмите номерные кнопки, затем нажмите кнопку ENTER.
3 Следуйте инструкциям меню для выполнения операций в диалоговом режиме.

Для возврата к предыдущей индикации дисплея нажмите кнопку 🔘.

Воспроизведение без функции РВС

1 Во время воспроизведения нажмите кнопку OFF.

Воспроизведение остановится.

2 Для выбора нужного элемента нажмите номерные кнопки, затем нажмите кнопку ENTER.

Отобразится сообщение “Play without PBC.”, и начнется воспроизведение. Во время воспроизведения меню PBC не отображается.

Примечания

• Элементы меню и последовательность операций зависят от типа диска.
• Во время воспроизведения РВС в меню режима воспроизведения номер композиции, элемент воспроизведения и т.д. не отображаются (стр. 23).
• При воспроизведении без функций РВС возобновление воспроизведения невозможно.

Совет

Для возобновления воспроизведения РВС остановите воспроизведение, нажав кнопку OFF, а затем нажмите кнопку ▶II.

Использование меню режима воспроизведения

DVD

VCD

JPEG

DivX

На данном устройстве можно использовать меню режима воспроизведения для управления воспроизведением или настройки параметров воспроизведения.

Чтобы отобразить меню режима воспроизведения, во время воспроизведения нажмите кнопку VISUAL SETUP.

Чтобы скрыть это меню, нажмите кнопку VISUAL SETUP еще раз.

Примечания

• Во время воспроизведения аудиодиска кнопка VISUAL SETUP недоступна.
• При воспроизведении файлов JPEG кнопка VISUAL SETUP) активна, если только изображение отображено полностью.

Совет

Если нажать кнопку VISUAL SETUP во время остановки воспроизведения, отобразится меню настройки отображения (на мониторе), в котором можно настроить различные параметры, например язык отображения, а также выполнить настройку аудио и т.д. (стр. 39).

Пример: воспроизведение диска DVD

A Элементы меню режима воспроизведения Подробные сведения см. в разделе "Список элементов меню режима воспроизведения" на стр. 24.

DVD: номер главы/общее количество VCD: номер композиции/общее количество* 1 JPEG: номер альбома/общее количество DivX: номер альбома (папки)/общее количество

©DVD: номер раздела/общее количество JPEG: номер изображения/общее количество DivX: номер файла/общее количество

DВремя с начала воспроизведения* 2

E Формат F Состояние воспроизведения (PLAY ▶, PAUSE III и т.д.)

GТекущее значение

Доступные значения

① Выбранный элемент

Имя выбранного элемента и/или инструкции по выполнению операций

*1 При воспроизведении диска VCD с включенной функцией PBC (стр. 22) индикация отсутствует.
*2 При воспроизведении файлов JPEG индикация отсутствует.

продолжение на следующей странице →

Список элементов меню режима воспроизведения

Для выбора элемента нажмите кнопку ←/↑/↓/→ или номерные кнопки, затем нажмите кнопку ENTER.

Для возврата к предыдущей индикации дисплея нажмите кнопку 🔍.

Подробную информацию см. на указанных страницах.

TITLE, TRACK 33

Выбор главы, сцены или композиции, которую необходимо воспроизвести.

DVD

VCD

ALBUM 33

Выбор альбома или папки, которую необходимо отобразить.

JPEG

DivX

CHAPTER 33

Выбор раздела, который необходимо воспроизвести.

DVD

IMAGE 33

Выбор изображения, которое необходимо отобразить.

JPEG

FILE 33

Выбор видеофайла, который необходимо воспроизвести.

DivX

TIME 33

Проверка прошедшего времени воспроизведения; ввод временного кода.

DVD

VCD

DivX

AUDIO 17, 26

Изменение языка/формата/канала звука; определение формата программы.

DVD

VCD

DivX

SUBTITLE 17

Включение и отключение субтитров и изменение их языка.

DVD

ANGLE 17

Изменение ракурса.

DVD

CENTER ZOOM 28

Увеличение изображения.

DVD

VCD

DivX

REPEAT 32

Повторное воспроизведение главы/раздела/композиции/альбома/изображения/видеофайла.

DVD

VCD

JPEG

DivX

SHUFFLE 32

Воспроизведение разделов/композиций/изображений/видеофайлов в произвольной последовательности.

DVD

*

VCD

JPEG

DivX

PICTURE EQ 28

Регулировка качества изображения.

DVD

VCD

JPEG

DivX

* За исключением дисков DVD-R/DVD-R DL/DVD-RW в режиме VR.

Совет

Если активизированы элементы "SHUFFLE" или "REPEAT", либо доступен элемент "ANGLE", флажок рядом с элементом загорится зеленым (например, →). Однако для

некоторых сцен может оказаться невозможным изменить ракурс, даже если флажок загорится зеленым.

Просмотр информации о времени/текстовой информации на диске

DVD

VCD

JPEG

DivX

Просмотр информации о времени

Прошедшее и оставшееся время воспроизведения текущей главы, раздела, композиции и т.д. можно узнать во время воспроизведения видеофайлов и файлов изображений.

1 Во время воспроизведения нажмите кнопку DSPL.

Отобразится информация о текущем воспроизведении.

Информация о времени

2 Нажмите несколько раз кнопку DSPL, чтобы переключить информацию о времени.

Для разных дисков/форматов отображается следующая информация о времени.

Воспроизведение диска DVD

• T **:**:**
Время с начала воспроизведения текущей главы
• T-**:**:**
Оставшееся время текущей главы
• C **:**:**
Время с начала воспроизведения текущего раздела
• C-**;**;**
Оставшееся время текущего раздела

Воспроизведение дисков VCD

(только при воспроизведении диска версии 1.0/1.1 или версии 2.0 без функции РВС.)

• T **:**

Время с начала воспроизведения текущей композиции

• T-**:**

Время, оставшееся до конца текущей композиции

• D **:**

Время с начала воспроизведения текущего диска

• D-**:**

Оставшееся время воспроизведения текущего диска

Воспроизведение файлов изображений JPEG

• Номер альбома/общее количество
- Номер изображения/общее количество

Воспроизведение видеофайлов DivX

• Номер альбома (папки)/общее количество
  • Номер файла/общее количество
  • T **:**

Время с начала воспроизведения текущего файла

Просмотр текстовой информации

Текстовую информацию (название альбома, название изображения и т.д.) файлов JPEG/DivX можно просмотреть.

Номер альбома/изображения/папки/файла

* Если текстовая информация отсутствует, отобразится индикация "NO TEXT".

продолжение на следующей странице →

Для разных форматов отображается следующая текстовая информация.

Воспроизведение файлов изображений JPEG

• Название альбома (если отображается номер альбома)
• Название изображения (если отображается номер изображения)

Воспроизведение видеофайлов DivX

• Название альбома (папки) (если отображается номер альбома (папки))
• Имя файла (если отображается номер файла)

Настройка параметров звука

Диски в формате DTS не поддерживаются. При выборе формата DTS звук не воспроизводится.

Изменение языка/формата звука DVD DivX

На диске DVD язык звука можно изменить, если дорожки на нем записаны на нескольких языках. При воспроизведении диска DVD/DivX, записанного в нескольких аудиоформатах (например, Dolby Digital), можно изменить аудиоформат.

1 Во время воспроизведения нажимайте кнопку AUDIO до тех пор, пока на дисплее не появится нужный язык/формат звука.

* При воспроизведении диска DivX отображается аудиоформат/канал (например, "MP3").

Язык звука можно переключать на все доступные языки.

При появлении запроса на ввод 4-значного числа введите код языка (стр. 59), который необходимо выбрать.

Если один и тот же язык отображается несколько раз, диск записан с использованием нескольких форматов звука.

Смена аудиоканала

VCD

CD

MP3

WMA

При воспроизведении дисков VCD/CD/MP3/WMA можно выбрать звук правого или левого канала, чтобы прослушивать его через правый и левый громкоговорители.

Параметры приведены ниже.

STEREO (ST): стандартный стереозвук (по умолчанию)

1/L (L): звук левого канала (монофонический)
2/R (R): звук правого канала (монофонический)

1 Во время воспроизведения нажимайте кнопку AUDIO до тех пор, пока на дисплее не появится нужный канал звука.

Пример: воспроизведение диска МР3

Аудиоканал

Примечание

На некоторых типах дисков, возможно, не удастся изменить настройку звука.

Совет

Можно также изменить настройки видеодисков, выбрав "AUDIO" в меню режима воспроизведения (стр. 23).

Определение формата программы DVD

На воспроизводимом диске DVD VIDEO можно определить количество каналов и положение компонента.

1 Во время воспроизведения нажмите кнопку VISUAL SETUP.

Отобразится меню режима воспроизведения.

2 Нажмите кнопку ↑/↓, чтобы выбрать (AUDIO).

Отобразится формат программы.

Текущий аудиоформат*

* В зависимости от типа диска отображаются индикации "PCM", "DOLBY DIGITAL" и т.д.

Буквы, отображающие формат программы, означают следующие компоненты звука и их положение.

L: передний (левый)

R:передний (правый)

с : центральный

LS:задний(левый)

RS : задний (правый)

S : задний (монофонический): задний компонент преобразованного сигнала Dolby Surround и сигнала Dolby Digital

LFE: сигнал низкочастотного эффекта

Название формата программы и номера каналов отображаются следующим образом.

Пример: Dolby Digital 5.1-канальный

Передний компонент × 2 + Компонент LFE × 1 центральный компонент × 1

Чтобы скрыть меню режима воспроизведения, нажмите кнопку VISUAL SETUP.

Настройка уровня аудиовыхода — Уровень DVD DVD

Можно настроить уровень выходного сигнала для DVD, записанного в формате Dolby Digital, для уменьшения разницы в уровне громкости между диском и источником.

1 Во время воспроизведения нажмите кнопку SYSTEM SETUP. На основном устройстве появится элемент настройки системы.
2 Нажмите кнопку ↑/↓, чтобы выбрать "DVD-LEVEL", затем нажмите кнопку ENTER.
3 Нажмите кнопку ↓ для выбора параметра "ADJST-ON", затем нажмите кнопку ENTER.
4 Чтобы настроить уровень выходного сигнала, нажмите кнопку ↑/↓.

Уровень выходного сигнала настраивается в диапазоне от -10 до +10.

5 Нажмите кнопку ENTER.

Настройка завершена.

На основном устройстве

Нажмите и удерживайте регулятор громкости вместо нажатия SYSTEM SETUP, поворачивайте регулятор громкости вместо нажатия кнопки ↑/↓.

Увеличение изображений

DVD

VCD

DivX

Можно увеличивать изображения.

1 Во время воспроизведения нажмите кнопку VISUAL SETUP.

Отобразится меню режима воспроизведения.

2 Нажмите кнопку ↑/↓, чтобы выбрать (CENTER ZOOM), затем нажмите кнопку ENTER.

Отобразится текущий параметр.

3 Нажмите кнопку ↑/↓ чтобы выбрать нужный параметр (×1, ×1.6*), затем нажмите кнопку ENTER.

* Изображение может стать зернистым. Изображение увеличено.

Для просмотра увеличенного изображения пользуйтесь кнопками

Чтобы восстановить исходный масштаб, выберите параметр “×1” в шаге 3. Чтобы скрыть меню режима воспроизведения, нажмите кнопку VISUAL SETUP.

Примечания

• На некоторых дисках, возможно, не удастся изменить увеличение.
• При возобновлении воспроизведения масштаб изображения становится прежним.
• При возврате к меню диска/главному меню увеличение отменяется.

Регулировка качества изображения — Picture EQ

DVD

VCD

JPEG

DivX

Можно выбрать качество изображения, соответствующее освещенности внутри автомобиля.

1 Во время воспроизведения нажмите кнопку VISUAL SETUP. Отобразится меню режима воспроизведения.

2 Нажмите кнопку ↑/↓ чтобы выбрать (PICTURE EQ), затем нажмите кнопку ENTER.

Отобразится текущий параметр.

3 Нажмите кнопку ↑/↓, чтобы выбрать нужный параметр, затем нажмите кнопку ENTER.

Параметры отличаются в зависимости от установок в меню настройки отображения (стр. 43). В зависимости от значений параметра "PICTURE EQ" в меню "CUSTOM SETUP", в меню настройки отображения параметры переключаются следующим образом.

AUTO: автоматическое переключение параметров ночное время/дневное время в соответствии с установкой диммера в настройках системы (стр. 45).

LIGHT OFF: отображение параметров использования в дневное время.

LIGHT ON: отображение параметров использования в ночное время.

Параметры для каждой установки приведены ниже.

Для всех установок

NORMAL: обычное качество изображения.

CUSTOM: установки пользователя (стр. 29).

Если установлено значение "LIGHT OFF"/"AUTO" (а также установлено значение "DIM-OFF")

DAYTIME: подходит для ярко освещенного места.

SUNSET: подходит для немного затемненного места.

SHINE: подходит для очень ярко освещенного места (например, при отражении солнечного света на монитор).

Если установлено значение "LIGHT ON"/"AUTO" (а также установлено значение "DIM-ON")

NIGHT: затемнение монитора, чтобы не отвлекать во время вождения автомобиля ночью.

MIDNIGHT: затемнение монитора в большей степени, чем при установке "NIGHT".

THEATER: подсвечивание монитора; подходит в случае, когда в ночное время необходим яркий монитор.

Настройка качества изображения

Параметр “CUSTOM” позволяет пользователю выполнить собственную настройку качества изображения, регулируя цветовые тона изображения. Можно сохранить значения для параметра “LIGHT OFF” и для параметра “LIGHT ON”.

1 Во время воспроизведения нажмите кнопку VISUAL SETUP.
Отобразится меню режима воспроизведения.

2 Нажмите кнопку ↑/↓, чтобы выбрать (PICTURE EQ), затем нажмите кнопку ENTER.

Отобразится текущий параметр.

3 Нажмите кнопку ↑/↓, чтобы выбрать "CUSTOM", затем нажмите кнопку ENTER.

4 Нажмите кнопку ↑/↓, чтобы выбрать цветовой тон изображения, затем нажмите кнопку ←/→, чтобы отрегулировать уровень.

5 Нажмите кнопку ENTER.

Чтобы скрыть меню режима воспроизведения, нажмите кнопку VISUAL SETUP.

Блокировка дисков — Родительский контроль доступа

DVD

*

* За исключением дисков DVD-R/DVD-R DL/DVD-RW в режиме VR.

Можно заблокировать диск или установить ограничения на воспроизведение в соответствии с предварительно определенным уровнем возраста пользователя. Ограниченные сцены могут блокироваться или заменяться другими сценами, если воспроизводимый диск DVD совместим с родительским контролем доступа.

Установка родительского контроля доступа

1 Нажмите кнопку VISUAL SETUP, когда устройство отключено.

Отобразится меню настройки отображения.

2 Нажмите кнопку ↑/↓, чтобы выбрать (CUSTOM SETUP), затем нажмите кнопку ENTER.

Отобразятся элементы пользовательской настройки.

3 Нажмите кнопку ↑/↓ для выбора параметра "PARENTAL CONTROL", затем нажмите кнопку ENTER.

Отобразятся параметры.

4 Нажмите кнопку ↑/↓ для выбора параметра "ON →", затем нажмите кнопку ENTER.

Отобразится окно установки пароля.

5 Используя номерные кнопки, введите пароль, затем нажмите кнопку ENTER.

Отобразится дисплей подтверждения.

6 Для подтверждения используйте номерные кнопки и повторно введите пароль, затем нажмите кнопку ENTER.

Настройка завершена.

Для удаления введенного номера нажмите кнопку CLEAR.

Для возврата к предыдущей индикации дисплея нажмите кнопку 🔔.

Чтобы скрыть меню настройки отображения, нажмите кнопку VISUAL SETUP.

Отключение родительского контроля доступа

В пункте 4 выберите параметр "OFF →", затем введите пароль.

Если родительский контроль доступа отключен, отобразится сообщение "Parental control canceled" (Родительский контроль доступа отменен).

Изменение пароля

В пункте 4 выберите параметр "PASSWORD →", введите текущий пароль, введите новый пароль, затем введите новый пароль повторно для подтверждения.

Изменение области и рейтинга фильма в ней

В зависимости от области и ее рейтингов фильмов можно установить уровни ограничения.

1 Нажмите кнопку VISUAL SETUP, когда устройство отключено.

Отобразится меню настройки отображения.

2 Нажмите кнопку ↑/↓, чтобы выбрать 📄 (CUSTOM SETUP), затем нажмите кнопку ENTER.

Отобразятся элементы пользовательской настройки.

3 Нажмите кнопку ↑/↓ для выбора параметра "PARENTAL CONTROL", затем нажмите кнопку ENTER.

Отобразятся параметры.

4 Нажмите кнопку ↑/↓ для выбора параметра "PLAYER →", затем нажмите кнопку ENTER.

Когда родительский контроль доступа уже установлен, отобразится окно для ввода пароля. Чтобы изменить установки, введите пароль, затем нажмите кнопку ENTER.

5 Нажмите кнопку ↑/↓, чтобы выбрать "STANDARD", затем нажмите кнопку ENTER.

Отобразятся параметры.

6 Нажмите кнопку ↑/↓, чтобы выбрать нужную область и применить ее рейтинги фильмов, затем нажмите кнопку ENTER.

Зона выбрана.

При выборе параметра “OTHERS →”, введите код зоны, выбрав его из “Список кодов зон” на стр. 59, используя номерные кнопки.

7 Нажмите кнопку ↑/↓, чтобы выбрать "LEVEL", затем нажмите кнопку ENTER.

Отобразятся параметры.

Чем меньше номер, тем строже уровень ограничения.

8 Нажмите кнопку ↑/↓, чтобы выбрать нужный рейтинг, затем нажмите кнопку ENTER.

Настройка завершена.

Для возврата к предыдущей индикации дисплея нажмите кнопку 📞.

Чтобы скрыть меню настройки отображения, нажмите кнопку VISUAL SETUP.

1 Во время воспроизведения на основном устройстве нажимайте кнопку ① (REP) или ② (SHUF) до тех пор, пока на дисплее не появится нужный параметр.

Начнется повторное воспроизведение или воспроизведение в произвольном порядке.

продолжение на следующей странице →

Параметры повтора и порядок переключения каждого диска/формата показаны ниже.

Диск/формат	Параметры
DVD	OFFTITLE:повтор текущейглавы.CHAPTER:повтортекущего раздела.
VCD*1CD	OFFTRACK:повтор текущейкомпозиции.
MP3WMA	OFFTRACK:повтор текущейкомпозиции.ALBUM:повтор текущегоальбома.
JPEG	OFFIMAGE:повтор текущегоизображения.ALBUM:повтор текущегоальбома.
DivX	OFFFILE:повтор текущеговидеофайла.ALBUM:повтор текущегоальбома (папки).

Параметры произвольного воспроизведения и порядок переключения каждого диска/формата показаны ниже.

Диск/формат	Параметры
	OFFTITLE: воспроизведение раздела текущей главы в произвольном порядке.
	OFFDISC: воспроизведение композиций текущего диска в произвольном порядке.
	OFFALBUM: воспроизведение композиций/изображений/видеофайлов текущего альбома (папки) в произвольном порядке.

*1 Возможно только при воспроизведении диска VCD версии 1.0/1.1 или диска VCD версии 2.0 без функции PBC.
*2 За исключением дисков DVD-R/DVD-R DL/DVD-RW в режиме VR.

Чтобы вернуться в режим обычного воспроизведения, выберите "OFF".

Примечания

• При возврате к меню диска/главному меню отменяется режим повторного воспроизведения/воспроизведения в произвольном порядке.
• Режим повторного воспроизведения/воспроизведения в произвольном порядке невозможно установить в меню диска/главном меню.

Установка в меню режима воспроизведения

1 Во время воспроизведения нажмите кнопку VISUAL SETUP.
Отобразится меню режима воспроизведения.

2 Нажмите кнопку ↑/↓, чтобы выбрать или , затем нажмите кнопку ENTER.

3 Нажмите кнопку ↑/↓, чтобы выбрать нужный параметр, затем нажмите кнопку ENTER.

Начнется повторное воспроизведение или воспроизведение в произвольном порядке.

Чтобы скрыть меню режима воспроизведения, нажмите кнопку VISUAL SETUP.

Примечание

При извлечении воспроизводимого диска выбранный режим воспроизведения отменяется.

Можно быстро найти нужное место, указав номер главы, номер раздела и т.д.

1 Во время воспроизведения нажмите номерные кнопки, чтобы ввести номер элемента (композиции, главы и т.д.), затем нажмите кнопку ENTER. Воспроизведение начнется с выбранного места.

Установка в меню режима воспроизведения

Элементы поиска отличаются в зависимости от типа диска/формата следующим образом.

Диск/формат	Элементы
DVD	TITLEНачало воспроизведения с выбранной главы. CHAPTERНачало воспроизведения с выбранного раздела. TIMEНачало воспроизведения с места, которое сосседствует введенному вреденному коду.
VCD*	TRACKНачало воспроизведения с выбранной композиции.

JPEG	ALBUMНачало воспроизведения с выбранного альбома. IMAGEНачало воспроизведения с выбранного изображения.
DivX	ALBUMНачало воспроизведения с выбранного альбома (папки). FILEНачало воспроизведения с выбранного файла.

* Возможно только при воспроизведении диска VCD без функции PBC.

1 Во время воспроизведения нажмите кнопку VISUAL SETUP. Отобразится меню режима воспроизведения.
2 Нажмите кнопку ↑/↓, чтобы выбрать требуемый элемент, затем нажмите кнопку ENTER.

Цифра в скобках обозначает общее количество выбранных элементов.

3 С помощью номерных кнопок введите номер элемента или временной код.

Например, чтобы найти место воспроизведения с временными характеристиками 2 часа 10 минут и 20 секунд, просто введите “21020”. Чтобы отменить введенные цифры, нажмите кнопку CLEAR.

4 Нажмите кнопку ENTER. Воспроизведение начнется с выбранного места.

Чтобы скрыть меню режима воспроизведения, нажмите кнопку VISUAL SETUP.

Список композиций/ изображений/видеофайлов — Quick-BrowZer

Выбор композиции/ изображения/видеофайлов

Можно выполнить поиск альбомов/папок/композиций/изображений/видеофайлов на мониторе, а затем выбрать нужное для воспроизведения.

Эта функция особенно удобна для дисков в формате MP3/WMA/JPEG/DivX, содержащих несколько альбомов/композиций и т.д.

1 Во время воспроизведения нажмите кнопку Q (BROWSE).

Отобразится список композиций/изображений/видеофайлов, имеющихся на текущем диске, в текущем альбоме*/папке*.

Для возврата/перехода на предыдущую/ следующую страницу нажмите ←/→. Для перехода на уровень выше нажмите ➤ (ВАСК).*

Нажмите кнопку ↑/↓, чтобы выбрать требуемую папку, затем нажмите кнопку ENTER).*

* Только при воспроизведении дисков в формате MP3/WMA/JPEG/DivX.

2 Нажмите кнопку ↑/↓ для выбора нужной композиции/изображения/видеофайла, а затем нажмите кнопку ENTER.

Начнется воспроизведение выбранной композиции/изображения/видеофайла.

На основном устройстве

Вместо нажатия кнопки ↑/↓ поверните регулятор громкости, затем вместо кнопки ←/→ нажмите кнопку (SEEK) -/+

Выбор типа файла

MP3 WMA JPEG DivX

Если на диске содержатся различные типы файлов, воспроизводиться могут только выбранные типы файлов (аудио/видео/изображения). Порядок приоритета воспроизведения файлов различных типов следующий: аудиофайлы, видеофайлы и файлы изображений (например, если диск содержит видеофайлы и файлы изображений, будут воспроизводиться только видеофайлы). Можно выбрать тип файлов, список которых требуется отобразить, затем выбрать файл для воспроизведения.

1 Во время воспроизведения нажмите кнопку Q (BROWSE).

2 Нажмите кнопку ↑/↓, чтобы выбрать тип файлов, список которых необходимо отобразить, затем нажмите кнопку ENTER.

Чтобы отобразить список файлов MP3 и WMA, выберите пункт "LIST UP AUDIO FILES".

Чтобы отобразить список файлов DivX, выберите пункт "LIST UP VIDEO FILES".

Чтобы отобразить список файлов JPEG, выберите пункт "LIST UP IMAGE FILES".

3 Нажмите кнопку ↑/↓ для выбора нужного файла, затем нажмите кнопку ENTER.

Начнется воспроизведение выбранного файла.

На основном устройстве

Вместо нажатия кнопки ↑/↓ поверните регулятор громкости.

Просмотр информации об аудиодиске

CD

MP3

WMA

Во время воспроизведения аудио можно просмотреть информацию о диске на мониторе.

Пример: воспроизведение диска MP3

A Номер композиции или название композиции название диска/название альбома имя исполнителя
ВФормат
Состояние воспроизведения (▶, II и т.д.)
Д Канал текущего аудиосигнала При воспроизведении компакт-диска или дисков МР3/WMA аудиоканал можно изменить. Подробные сведения см. в разделе “Смена аудиоканала” на стр. 26.
EНомер композиции/общее количество композиций
FВремя с начала воспроизведения
GТекущий режим воспроизведения
НСообщения справки по управлению

Совет

Можно также выбрать файл для воспроизведения с использованием Quick-BrowZer (стр. 34).

Дополнительные операции — Радиоприемник

Сохранение и прием радиостанций

Предупреждение

Во избежание возникновения аварийной ситуации при настройке на радиостанции во время управления автомобилем используйте функцию памяти оптимальной настройки (ВТМ).

Автоматическое сохранение — ВТМ (память оптимальной настройки)

1 Нажимайте кнопку SRC до тех пор, пока на основном устройстве не появится индикация "TUNER". Чтобы изменить диапазон, нажимайте кнопку MODE. Можно выбрать следующие диапазоны: FM1, FM2, FM3*, MW или LW.
2 Нажмите кнопку SYSTEM SETUP. Отобразится элемент настройки системы.
3 Нажмите кнопку ↑/↓ для выбора параметра "ВТМ", затем нажмите кнопку ENTER.

Радиостанции сохраняются в памяти устройства в порядке частот и закрепляются за номерными кнопками (① - ⑥).

При занесении станции в память раздается звуковой сигнал.

* Диапазон настройки FM3 - от 65 до 74 МГц (шаг - 30 кГц).

На основном устройстве

Нажмите кнопку SOURCE вместо SRC, нажмите и удерживайте регулятор громкости вместо нажатия SYSTEM SETUP, поверните регулятор громкости вместо нажатия кнопки

Сохранение вручную

1 Во время приема радиостанции, которую необходимо сохранить, нажмите и удерживайте номерную кнопку (① - ⑥), пока на основном устройстве не появится индикация "MEM".

На основном устройстве отобразится индикация номерной кнопки.

Примечание

При попытке сохранить другую радиостанцию для уже используемой номерной кнопки предыдущая радиостанция будет заменена.

Совет

Когда в памяти сохраняется радиостанция, передающая сигналы RDS, сохраняются также и параметры AF/TA (стр. 37).

Прием радиостанций, сохраненных в памяти

1 Выберите диапазон, затем нажмите номерную кнопку (① - ⑥).

RDS

Обзор

Радиостанции диапазона FM с услугой системы радиоданных (RDS) передают, кроме обычных сигналов радиопрограмм, неслышимую цифровую информацию.

Примечание

Услуги RDS передаются только в диапазонах FM1 и FM2.

Надписи на дисплее

A Радиодиапазон, функция

BTA/TP* 1

Частота* 2 (название программной услуги), программная позиция, часы, данные RDS

*1 Во время передачи информации о дорожном движении мигает индикация "ТА". Во время приема такой радиостанции загорается индикация "ТР".

*2 Во время приема радиостанции, передающей сигналы RDS, слева от индикации частоты отображается знак “ *”.

Чтобы изменить индикации Ⓐ, нажмите кнопку DSPL.

Услуги RDS

Это устройство автоматически обеспечивает использование следующих служб RDS.

AF (Альтернативные частоты)

Выбирает и выполняет перенастройку радиостанций, имеющих самый сильный сигнал в сети. С помощью этой функции можно непрерывно прослушивать одну и ту же программу во время продолжительной поездки. При этом нет необходимости выполнять перенастройку на одну и ту же станцию вручную.

ТА (Сообщения о текущей ситуации на дорогах)/ТР (Программа о текущей ситуации на дорогах)

Обеспечивает прием текущей информации/программ о движении транспорта. При приеме сигналов такой информации/программы прием любого выбранного в данный момент источника прерывается.

PTY (Типы программ)

Отображает тип принимаемой в данный момент программы. Кроме того, позволяет выполнять поиск заданного типа программ.

CT (Время на часах)

Данные CT, передаваемые с сигналами RDS, используются для установки часов устройства.

Примечания

• В зависимости от страны или региона могут быть доступными не все функции RDS.
• Функция RDS не будет работать, если сигнал очень слабый или радиостанция, на которую настроено устройство, не передает данные RDS.

Настройка AF и TA

Параметры AF/TA и порядок их переключения показаны ниже.

AF-ON: включение AF и отключение TA. TA-ON: включение TA и отключение AF. AF, TA-ON: включение как AF, так и TA. AF, TA-OFF: отключение как AF, так и TA.

1 Нажимайте кнопку AF/TA, пока на дисплее не появится нужный параметр.

Сохранение станций RDS с параметрами AF и TA

Можно выполнить предварительную настройку станций RDS с параметрами AF/TA. При использовании функции BTM сохраняются только станции RDS с теми же параметрами AF/TA. При выполнении предварительной настройки вручную можно сохранить как станции RDS, так и станции без RDS с индивидуальными параметрами AF/TA.

1 Задайте AF/TA, затем сохраните станцию с помощью BTM или вручную.

Прием сообщений об аварийных ситуациях

При включении AF или TA сообщения об аварийных ситуациях будут автоматически прерывать текущее вещание.

Совет

Если уровень громкости регулируется во время сообщений о текущей ситуации на дорогах, этот уровень сохраняется в памяти и используется при последующих включениях ТА, вне зависимости от обычного уровня громкости.

Прослушивание одной региональной программы — REG

Когда функция AF включена: заводские настройки данного устройства ограничивают прием определенным регионом, поэтому оно не будет переключено на другую региональную станцию с более сильным сигналом.

При выходе за пределы области приема определенной региональной программы установите параметр “REG-OFF” в меню настройки системы во время приема FM-радиостанций (стр. 46).

Примечание

Эта функция не работает в Великобритании и некоторых других регионах.

Функция местной привязки (только для Великобритании)

Эта функция позволяет настраиваться на волну других местных станций в данном районе, даже если они не занесены в память приемника под номерными кнопками.

1 Во время приема в диапазоне FM нажмите номерную кнопку (① - ⑥), для которой запрограммирована местная станция.
2 Не более чем через 5 секунд еще раз нажмите номерную кнопку местной станции. Повторяйте процедуру, пока не будет найдена местная радиостанция.

Выбор PTY

1 Нажмите и удерживайте AF/TA (PTY) во время приема FM.

Если станция передает данные PTY, появляется название типа текущей программы.

2 Поверните регулятор громкости, чтобы выбрать тип программы.
3 Нажмите регулятор громкости.

Устройство выполняет поиск станции, передающей программу выбранного типа.

продолжение на следующей странице →

Типы программ

NEWS (новости), AFFAIRS (текущие события), INFO (информация), SPORT (спорт), EDUCATE (образование), DRAMA (радиоспектакли), CULTURE (культура), SCIENCE (наука), VARIED (интервью, игры и комедии), POP M (популярная музыка), ROCK M (рокмузыка), EASY M (легкая музыка), LIGHT M (легкая классика), CLASSICS (классика), OTHER M (прочие типы музыки), WEATHER (погода), FINANCE (финансы), CHILDREN (детские программы), SOCIAL A (общественная жизнь), RELIGION (религия), PHONE IN (звонки в прямой эфир), TRAVEL (путешествия), LEISURE (досуг), JAZZ (джазовая музыка), COUNTRY (музыка “кантри”), NATIONM (национальная музыка), OLDIES (старые шлягеры), FOLK M (народная музыка), DOCUMENT (документальные репортажи)

Примечание

Эту функцию невозможно использовать в некоторых странах/регионах, где не передаются данные PTY.

Установка СТ

1 Установите "CT-ON" в меню настройки (стр. 45).

Примечания

• Функция СТ может не работать, даже если принимается станция, передающая данные RDS.
• Возможно расхождение между временем, установленным с помощью функции СТ, и реальным временем.

Настройка звучания

Настройка характеристик звука

Можно отрегулировать характеристики звука в соответствии со своими предпочтениями.

Элементы настройки меню звука и порядок переключения показаны ниже.

EQ3: выбор кривой эквалайзера из 7 музыкальных типов.

LOW, MID, HI*: настройка уровня громкости для выбранного диапазона для пользовательской настройки EQ3.

BAL (баланс): регулировка баланса звука между левым и правым громкоговорителями.

FAD (фейдер): регулировка уровня соотношения звука от передних и задних громкоговорителей.

* Появляется только при включенном EQ3.

1 Во время воспроизведения/приема нажимайте кнопку SOUND до тех пор, пока на основном устройстве не появится нужный элемент настройки.

2 Нажмите кнопку ↑/↓ для регулировки уровня или выбора нужного параметра.

Через 3 секунды по окончании настройки дисплей возвращается в обычный режим воспроизведения/приема.

На основном устройстве

Вместо нажатия кнопки SOUND нажмите регулятор громкости, поверните регулятор громкости вместо нажатия кнопки ↑/↓.

Настройка кривой эквалайзера — EQ3

Меню “CUSTOM”, появляющееся при нажатии кнопки EQ3, позволяет настроить собственные установки эквалайзера. Можно отрегулировать уровень 3 различных диапазонов: “LOW”, “MID”, и “HI”.

1 Во время воспроизведения/приема нажимайте кнопку SOUND, пока не появится "EQ3".
2 Нажмите кнопку ↑/↓, чтобы выбрать "CUSTOM".
3 Нажимайте кнопку SOUND, пока не появится индикация "LOW", "MID" или "HI".
4 Нажмите кнопку ↑/↓ для регулировки уровня выбранного элемента.

Уровень сигнала настраивается в диапазоне от -10 до +10.

Чтобы восстановить заводскую настройку кривой эквалайзера, нажмите и удерживайте кнопку (SOUND).

Через 3 секунды по окончании настройки дисплей возвращается в обычный режим воспроизведения/приема.

Совет

Можно также настроить другие типы эквалайзера.

На основном устройстве

Вместо нажатия кнопки SOUND нажмите регулятор громкости, поверните регулятор громкости вместо нажатия кнопки ↑/↓.

Установки

С помощью следующих двух меню настройки можно выполнить установку различных параметров.

- Меню настройки отображения (стр. 39)

Настройка элементов, относящихся к отображению (монитор).

- Меню настройки системы (стр. 44)

Настройка элементов, относящихся к системе (основное устройство).

Настройка отображения

Меню настройки отображения включает следующие категории.

LANGUAGE SETUP (стр. 41)

Установка языка меню, субтитров и т.д.

DISPLAY SETUP (стр. 41)

Выполнение настроек для подключенного монитора.

CUSTOM SETUP (стр. 42)

Настройка воспроизведения дисков.

AUDIO SETUP (стр. 43)

Настройка параметров звука в соответствии с диском.

RESET (стр. 43)

Сброс всех элементов настройки.

Основные операции настройки отображения

Можно выполнить настройку элементов меню, выполнив следующие действия.

Пример: настройка форматного соотношения "4:3 PAN SCAN".

1 Нажмите кнопку VISUAL SETUP, когда устройство отключено.

Отобразится меню настройки отображения.

2 Нажмите кнопку ↑/↓, чтобы выбрать ☐ (DISPLAY SETUP), затем нажмите кнопку ENTER.

Отобразятся элементы настройки дисплея.

3 Нажмите кнопку ↑/↓ для выбора параметра "MONITOR TYPE", затем нажмите кнопку ENTER.

Отобразятся параметры.

4 Нажмите кнопку ↑/↓ для выбора параметра "4:3 PAN SCAN", затем нажмите кнопку ENTER.

Настройка завершена.

Для возврата к предыдущей индикации дисплея нажмите кнопку 🔔.

Чтобы скрыть меню настройки отображения, нажмите кнопку VISUAL SETUP.

Установка языка дисплея или звуковой дорожки DVD DivX

Выберите параметр 📄 (LANGUAGE SETUP), а затем с помощью кнопки ↑/↓ и ENTER выберите нужный элемент и параметр, приведенные ниже. Для получения дополнительной информации об этой процедуре см. в разделе “Основные операции настройки отображения” на стр. 40.

Элемент меню Назначение

MENU Изменение языка меню на диске.

AUDIO Изменение языка звуковой дорожки.

SUBTITLE Изменение языков субтитров, записанных на диске.

Настройка дисплея

Выберите параметр ☐ (DISPLAY SETUP), а затем с помощью кнопки ↑/↓ и ENTER выберите нужный элемент и параметр, приведенные ниже. Для получения дополнительной информации об этой процедуре см. в разделе “Основные операции настройки отображения” на стр. 40.

“●” указывает значения по умолчанию.

Элемент меню Параметр Назначение

MONITOR TYPE

Выбор форматного соотношения, соответствующего подключенному монитору.

16:9 (●)

Отображение широкоэкранного изображения.

Этот режим подходит при подключении широкоэкранного монитора или монитора с функцией широкоформатного режима.

4:3 LETTER BOX

Отображение широкоэкранного изображения с полосами в верхней и нижней части экрана. Этот режим подходит при подключении монитора с форматным соотношением 4:3.

4:3 PAN SCAN

Отображение широкоэкранного изображения во весь экран и автоматическое отсечение областей, не умещающихся на экране.

WALLPAPER

WALLPAPER 1 (●), 2, 3

Выбор рисунка обоев.

Примечание

В зависимости от диска параметр "4:3 LETTER BOX" может автоматически выбираться вместо параметра "4:3 PAN SCAN", и наоборот.

Пользовательские установки

Выберите параметр 📄 (CUSTOM SETUP), а затем с помощью кнопки ↑/↓ и ENTER выберите нужный элемент и параметр, приведенные ниже. Для получения дополнительной информации об этой процедуре см. в разделе “Основные операции настройки отображения” на стр. 40.

Дополнительные сведения см. на указанной странице руководства. “●” указывает значения по умолчанию.

Элемент меню Параметр Назначение
PARENTAL CONTROL (стр. 30)DVD1Установка ограничений, запрещающих воспроизведение нежелательных дисков или сцен.	OFF → (●)	Отключение родительского контроля доступа.
	ON →	Включение родительского контроля доступа.
	PLAYER →	Установка стандартного ограничения и его уровня.
	PASSWORD →	Установка нового 4-значного пароля.
DivX VODDivXОтображение кода регистрации для данного устройства. Для получения более подробной информации посетите следующий веб-узел: http://www.divx.com/vod	Done	Отключение отображения.
SLIDE SHOW TIMEJPEG	5 sec. (●), 10 sec., 20 sec., 40 sec., 60 sec.	Выбор интервала для демонстрации слайдов.
	FIXED	Отключение режима демонстрации слайдов.
MULTI-DISC RESUMEDVD*2VCD	ON (●)	Сохранение в памяти настроек возобновления воспроизведения максимум для 5 дисков (эти настройки остаются в памяти, даже если выбрано значение “OFF”).
	OFF	Отмена сохранения в памяти настроек возобновления воспроизведения. Возобновление воспроизведения доступно только для текущего диска в устройстве.
PLAY LIST PLAYDVD(только для дисков DVD-R/ DVD-R DL/DVD-RW в режиме VR)	ORIGINAL (●)	Воспроизведение оригинально записанных глав.
	PLAY LIST	Воспроизведение отредактированного списка воспроизведения.

PICTURE EQ (стр. 28)

DVD

VCD

JPEG

DivX

Выбор варианта параметра для отображения в меню режима воспроизведения.

AUTO (●) Автоматическое

переключение параметров ночное время/дневное время в соответствии с установкой диммера в настройках системы (стр. 45).

LIGHT OFF Отображение параметров использования в дневное время.

LIGHT ON Отображение параметров использования в ночное время.

*1 За исключением дисков DVD-R/DVD-R DL/DVD-RW в режиме VR.

*2 Только диски DVD VIDEO.

Примечание

Если применяется родительский контроль доступа, функция возобновления воспроизведения работать не будет. В этом случае воспроизведение начнется с начала диска после того, как он будет вставлен.

Настройка звука

Выберите параметр (AUDIO SETUP), а затем с помощью кнопки ↑/↓ и ENTER выберите нужный элемент и параметр, приведенные ниже. Для получения дополнительной информации об этой процедуре см. в разделе “Основные операции настройки отображения” на стр. 40.

Дополнительные сведения см. на указанной странице руководства. “●” указывает значения по умолчанию.

Элемент меню Параметр Назначение

AUDIO DRC DVD

Повышение отчетливости звучания при низком уровне громкости. Только для дисков DVD с функцией Audio DRC (управление динамическим диапазоном).

STANDARD (●)

WIDE RANGE

Выбор стандартных настроек.

Создание эффекта присутствия на концерте.

* За исключением дисков DVD-R/DVD-R DL/DVD-RW в режиме VR.

Сброс всех настроек

Можно выполнить сброс все настроек (за исключением настроек родительского контроля доступа) в меню настройки отображения.

Выберите параметр (RESET), а затем “RESET ALL SETTINGS” и “YES” с помощью кнопки ↑/↓ и ENTER.

Для получения дополнительной информации об этой процедуре см. в разделе “Основные операции настройки отображения” на стр. 40.

Примечание

Не отключайте питание устройства во время сброса настроек, так как этот процесс может занять несколько секунд.

Настройка системы

Меню настройки системы включает следующие категории.

• SET: общие настройки (стр. 45)
  • DSPL: настройки дисплея (стр. 45)
  • R/M: настройки режима приема (стр. 46)
  • SOUND: настройки звука (стр. 46)

Основные операции настройки системы

Можно выполнить настройку элементов меню, выполнив следующие действия.

Пример: настройка демонстрации

1 Нажмите кнопку SYSTEM SETUP, когда устройство отключено.

На основном устройстве появится элемент настройки системы.

2 Нажмите кнопку ↑/↓ для выбора параметра "DEMO", затем нажмите кнопку ENTER.

Отобразится параметр.

DSPL DEMOON

3 Нажмите кнопку ↑/↓ для выбора параметра "ON" или "OFF", затем нажмите кнопку ENTER.

Настройка завершена.

Чтобы скрыть меню настройки системы отображения, нажмите кнопку SYSTEM SETUP.

На основном устройстве

Для выбора элементов/параметров и подтверждения выбора и открытия меню настройки системы используйте регулятор громкости.

Дополнительные сведения см. на указанной странице руководства. “●” указывает значения по умолчанию.

SET (Установка)

Элемент меню Параметр Назначение			Состояние устройства
CLOCK ADJ (Установка часов) (стр. 47)	-	-
CT (Время на часах) (стр. 36, 38)	ON	Включение функции СТ.
	OFF (●)	Отключение функции СТ.
BEEP	ON (●)	Включение звука, сопровождающего выполнение операций.	Любое состояние.
	OFF	Отключение звука, сопровождающего выполнение операций.
AUTO-OFFАвтоматическое выключение через определенное время, если устройство выключено.	NO (●)	Отключение функции автоматического выключения.
	30S, 30M, 60M	Выбор необходимого времени.

DSPL (Дисплей)

Элемент меню Параметр Назначение			Состояние устройства
M.DSPL (Движущийся дисплей)Выбор режима движущегося дисплея.	SA (●)	Отображение движущихся изображений и анализатора спектра.	Во время воспроизведения/приема радиопередач.
	OFF	Отключение движущегося дисплея.
DEMO (Демонстрация)	ON (●)	Включение режима демонстрации.	Устройство выключено.
	OFF	Отключение режима демонстрации.
DIMMER Изменение яркости дисплея.	ON	Ослабление яркости дисплея.	Любое состояние.
	OFF (●)	Отключение диммера.

продолжение на следующей странице →

AUTO-SCRL(Автоматическаяпрокрутка)Автоматическаяпрокрутка элементов.	ON (●)	Включение прокрутки.	Воспроизведениедиска.
	OFF	Отключениепрокрутки.

R/M (Режим приема)

Элемент меню Параметр Назначение			Состояние устройства
LOCAL (Режим местного поиска)	ON	Настройка только на станции с сильным сигналом.	При приеме радиопередач.
	OFF (●)	Настройка обычного приема.
MONO (Монофонический режим)Выбор режима монофонического приема для улучшения качества приема FM-радиостанций.	ON	Прослушивание стереопередач в монофоническом режиме.	Во время приема в диапазоне FM.
	OFF (●)	Прослушивание стереопередач в стереорежиме.
REGIONAL (стр. 37)	ON (●)	Прослушивание одной региональной программы.
	OFF	Отключение при выходе за пределы области приема определенной региональной программы.
BTM (Память оптимальной настройки) ( стр. 35)	–	– При приеме	радиопередач.

SOUND (Звук)

Элемент меню Параметр Назначение			Состояние устройства
LOUD (Громкость)Повышение отчетливости звучания при низком уровне громкости.	OFF (●)	Чтобы не усилить бас и верхние частоты.	Во время воспроизведения/приема радиопередач.
	ON	Чтобы усилить бас и верхние частоты.
AUX-LEVEL (стр. 48)	(-8 ~ +18)●: 0	Выбор уровня.	Воспроизведение при использовании AUX.
DVD-LEVEL (стр. 27)	(-10 ~ +10)●: ADJST OFF	Выбор уровня.	Воспроизведение диска.

Установка часов

Часы данного устройства имеют 24- часовую индикацию.

1 Нажмите кнопку SYSTEM SETUP.
На основном устройстве появится элемент настройки системы.

2 Нажмите кнопку ↑/↓, чтобы выбрать "CLOCK-ADJ", затем нажмите кнопку ENTER.

Начинает мигать индикатор часа.

SET

3 Нажмите кнопку ↑/↓, чтобы установить значения часов и минут.

Чтобы переместить индикацию, нажмите кнопку ←/→.

4 Нажмите кнопку ENTER.

Настройка завершена.

Чтобы скрыть меню настройки системы отображения, нажмите кнопку SYSTEM SETUP.

Для отображения часов во время воспроизведения нажимайте кнопку DSPL до тех пор, пока не появятся часы.

На основном устройстве

Нажмите и удерживайте регулятор громкости вместо нажатия SYSTEM SETUP), поворачивайте регулятор громкости вместо нажатия кнопки ↑/↓, нажмите ◀◀◀◀◀/▶▶▶▶▶ I вместо ←/→.

Использование дополнительного оборудования

Вспомогательное оборудование

Можно подключить к данному устройству вспомогательные устройства и прослушивать через громкоговорители автомобиля.

Можно подключить до 2 устройств, одно - ко входному гнезду AUX (министереоразъему) на передней панели, другое - к терминалам AUX AUDIO IN сзади. Если уровень громкости у аппарата и вспомогательного устройства различен, его можно настроить.

Подключение вспомогательного устройства

1 Выключите вспомогательное устройство.
2 Уменьшите громкость на устройстве.
3 Подключите к устройству.

продолжение на следующей странице →

Спереди

Подключите к входному гнезду AUX.

* Обязательно используйте разъем прямого типа.

Сзади

Подключите к терминалам AUX AUDIO IN.

Выбор вспомогательного устройства

1 Нажимайте кнопку SRC, пока на основном устройстве не появится индикация "AUX".
2 Нажмите кнопку MODE для выбора "FRONT-IN" или "REAR-IN". Управление дополнительным устройством.

Регулировка уровня громкости

Перед воспроизведением настройте уровень звука каждого подключенного аудиоустройства.

1 Уменьшите громкость на устройстве.
2 Нажимайте кнопку SRC, пока на основном устройстве не появится индикация "AUX". При подключении двух вспомогательных устройств выберите устройство для регулировки его громкости нажатием MODE.
3 Начните воспроизведение на вспомогательном устройстве при умеренной громкости.
4 Установите обычный уровень громкости для прослушивания на устройстве.
5 Нажмите кнопку SYSTEM SETUP.
6 Нажмите кнопку ↑/↓, чтобы выбрать "AUX-LEVEL", затем нажмите кнопку ENTER.
7 Нажмите кнопку ↑/↓, чтобы настроить уровень входного сигнала. Уровень входного сигнала настраивается в диапазоне от -8 до +18.
8 Нажмите кнопку ENTER. Настройка завершена.

Чтобы скрыть меню настройки системы отображения, нажмите кнопку SYSTEM SETUP.

На основном устройстве

Нажмите кнопку SOURCE вместо SRC, нажмите и удерживайте регулятор громкости вместо нажатия SYSTEM SETUP, поверните регулятор громкости вместо нажатия кнопки ↑/↓.

Дополнительная информация

Меры предосторожности

• Если автомобиль был припаркован в солнечном месте, не включайте устройство до тех пор, пока оно не охладится.
• При работе устройства автоматически выдвигается антенна с электрическим приводом.

Конденсация влаги

В дождливый день или в месте с повышенной влажностью на линзах или дисплее устройства может конденсироваться влага. Это может привести к неправильной работе устройства. В этом случае извлеките диск и подождите приблизительно час, пока не испарится влага.

Для поддержания высокого качества звука

Будьте осторожны и не проливайте сок или другие напитки на устройство или диски.

Примечания относительно дисков

• Чтобы диск оставался чистым, не прикасайтесь к его поверхности. Диск следует брать за края.
• Если диски не используются, храните их в футлярах или в папках для дисков.
• Не подвергайте диски воздействию тепла/высокой температуры. Старайтесь не оставлять их в припаркованной машине или на приборной доске/полочке за задним сиденьем.
• Не прикрепляйте наклейки и не используйте диски с остатками чернил или клеся на них. Использование таких дисков может привести к остановке их вращения, неправильной работе или повреждению.

• Не используйте диски с ярлыками и наклейками.
  В результате использования таких дисков могут возникнуть следующие нсполадки: – Невозможность извлечения диска (так как отклеился ярлык или наклейка, что привело к затору в механизме извлечения диска).

– Невозможность правильного чтения аудиоданных (например, скачки при воспроизведении или отсутствие воспроизведения) из-за того, что ярлык или наклейка деформировались от тепла, что привело к перекосу диска.

- Диски нестандартной формы (например, в форме сердца, квадрата, звезды) нельзя воспроизводить на этом устройстве. В противном случае это может привести к повреждению устройства. Не пользуйтесь такими дисками.

• Перед воспроизведением протрите компакт-диск имеющейся в продаже чистящей тканью.

Протирайте компакт-диск в направлении от центра к краям. Не пользуйтесь растворителями, такими как бензин, разбавитель, а также имеющимися в продаже чистящими средствами или антистатическими аэрозолями, предназначенными для виниловых пластинок.

Примечание относительно операций воспроизведения дисков DVD и VCD

Некоторые операции воспроизведения дисков DVD и VCD могут быть преднамеренно зафиксированы фирмами-изготовителями программного обеспечения. Поскольку данное устройство воспроизводит диски DVD и VCD в соответствии с содержимым программного обеспечения фирм-изготовителей, некоторые функции воспроизведения могут быть недоступными. См. также инструкции, прилагаемые к дискам DVD или VCD.

Примечания относительно дисков DATA CD и DATA DVD

• Некоторые диски DATA CD/DATA DVD (в зависимости от аппаратуры, на которой выполнялась запись, или состояния самого диска), возможно, на данном устройстве воспроизвести не удастся.
• Для некоторых дисков необходимо выполнить закрытие сессий (стр. 50).
• Это устройство совместимо со следующими стандартами.

Для дисков DATA CD

– Формат ISO 9660 level 1/level 2, Joliet/Romeo в формате расширения
- Multi Session

продолжение на следующей странице →

Для дисков DATA DVD

– Формат UDF Bridge (объединенный с UDF и ISO 9660)

-Multi Border

• Максимальное количество
– папок (альбомов): 256 (включая корневую и пустые папки).
– файлов (композиций/изображений/видеозаписсей) и папок, записанных на компакт-диске: 2000 (если названия папок/файлов состоят из большого числа символов, это количество может стать менее 2000).
– отображаемых символов в названии папки/файла: 64 (Joliet/Romeo).

Примечания относительно закрытия сессий дисков

Для воспроизведения на этом устройстве необходимо закрыть сессии следующих дисков.

• DVD-R/DVD-R DL (в режиме видео/режиме VR)
  • DVD-RW в режиме видео
  • DVD+R/DVD+R DL
• CD-R
• CD-RW

Следующие диски можно воспроизводить без закрытия сессий.

• DVD+RW – сессии диска закрыты автоматически.
• DVD-RW в режиме VR – закрытие сессий не требуется.

Подробнее см. руководство, прилагаемое к диску.

Примечания относительно компакт-дисков в формате Multi Session/дисков DVD в формате Multi Border

На данном устройстве можно воспроизводить компакт-диски в формате Multi Session/диски DVD в формате Multi Border при выполнении следующих условий. Следует иметь в виду, что сессии диска должны быть закрыты.

• Если диск в формате CD-DA (цифровая запись на компакт-диске) записывается в первой сессии: устройство распознает его как диск в формате CD-DA, и воспроизводится только диск в формате CD-DA первой сессии, даже если другой формат (например, MP3) записан в других сессиях.

• Если диск в формате CD-DA записывается не в первой сессии: устройство распознает его как диск DATA CD или DATA DVD, и все сессии CD-DA пропускаются.

• Если записывается диск в формате MP3/WMA/JPEG/DivX: воспроизводятся только сессии, которые содержат выбранный тип файла (аудио/видео/изображение)* (если существуют данные в формате CD-DA или другие данные, они пропускаются).
  * Дополнительную информацию о выборе типа файла см. на стр. 34.

Музыкальные диски, закодированные с помощью технологий защиты авторских прав

Этот продукт предназначен для воспроизведения дисков, отвечающих требованиям стандарта Compact Disc (CD). В последнее время некоторые фирмы звукозаписи выпускают музыкальные диски, закодированные с использованием технологии защиты авторского права. Помните, что некоторые из таких дисков не отвечают требованиям стандарта CD и их нельзя воспроизводить с помощью данного устройства.

Примечание относительно дисков DualDiscs

DualDisc — это двусторонний диск, на одной стороне которого записан материал в формате DVD, а на другой стороне — аудиоматериалы. Однако поскольку сторона с аудиоматериалами не отвечает требованиям стандарта Compact Disc (CD), воспроизведение на этом устройстве не гарантируется.

Порядок воспроизведения файлов MP3/WMA/JPEG/DivX®

О файлах MP3

• MP3 является сокращением от MPEG-1 Audio Layer-3 и представляет собой стандарт формата сжатия музыкальных файлов. Этот формат обеспечивает сжатие данных аудио компакт-дисков приблизительно до 1/10 исходного размера.
• Тег ID3 версий 1.0, 1.1, 2.2, 2.3 и 2.4 применим только к MP3. В теге ID3: 15/30 символов (1.0 и 1.1) или 63/126 символов (2.2, 2.3 и 2.4).
• При указании имени файла МР3 не забудьте добавить к нему расширение “.mp3”.
• При воспроизведении или перемещении вперед/назад файла MP3 с изменяющейся скоростью передачи в битах (VBR) оставшееся время воспроизведения может отображаться неточно.

Примечание относительно формата МР3

При воспроизведении файла МР3 с высокой скоростью передачи бит, например 384 кбит/с, звучание может быть прерывистым.

О файлах WMA

• WMA является сокращением от Windows Media Audio и представляет собой стандарт формата сжатия музыкальных файлов.
  Этот формат обеспечивает сжатие данных аудио компакт-дисков приблизительно до 1/22* исходного размера.
  • В теге WMA 63 символа.
• При указании имени файла WMA не забудьте добавить к нему расширение “.wma”.
• При воспроизведении или перемещении вперед/назад файла WMA с изменяющейся скоростью передачи в битах (VBR) оставшееся время воспроизведения может отображаться неточно.

* только для 64 Кбит/с

Примечание относительно WMA

Воспроизведение следующих файлов WMA не поддерживается.

- сжатие без потерь

– защищенные авторским правом

О файлах JPEG

• JPEG является сокращением от Joint Photographic Experts Group и представляет собой стандарт формата сжатия файлов изображений. Этот формат обеспечивает сжатие неподвижных изображений приблизительно от 1/10 до 1/100 от исходного размера.
• При указании имени файла JPEG не забудьте добавить к нему расширение “.jpg”.

Примечание относительно формата JPEG

Воспроизведение файлов в прогрессивном режиме JPEG не поддерживается.

О файлах DivX®

DivX ^® является сокращением от Digital Video Express и представляет собой стандарт формата сжатия цифровых видеофайлов, разработанных корпорацией DivX, Inc.

Уход за устройством

Замена литиевой батарейки пульта дистанционного управления

Срок службы батарейки в нормальных условиях примерно 1 год. (В зависимости от условий эксплуатации срок службы может сократиться.)

Когда батарейка разряжается, дальность действия пульта дистанционного управления уменьшается. Замените батарейку новой литиевой батарейкой CR2025. При использовании другой батарейки существует опасность возгорания или взрыва.

Примечания относительно литиевой батарейки

• Храните литиевую батарейку в недоступном для детей месте. Если ребенок случайно проглотит батарейку, немедленно обратитесь к врачу.
• Для обеспечения надежного контакта протрите батарейку сухой тканью.
• При установке батарейки соблюдайте полярность.
• Не берите батарейку металлическим пинцетом - это может вызвать короткое замыкание.

продолжение на следующей странице →

ВНИМАНИЕ!

При неправильном обращении батарейка может взорваться. Не перезаряжать, не разбирать, не подносить к огню.

Замена

предохранителя

При замене предохранителей обязательно используйте только те, которые соответствуют силе тока, указанной на изначально установленном предохранителе. Если перегорел предохранитель, проверьте подключение питания и замените предохранитель. Если после замены предохранитель снова перегорел, это может означать неисправность устройства. В этом случае обратитесь к ближайшему дилеру Sony.

Предохранитель (10 А)

Чистка контактов

Возможно, устройство не будет работать надлежащим образом из-за загрязнения контактов, служащих для соединения передней панели с устройством. Во избежание этого отсоедините переднюю панель (стр. 15) и протрите контакты ватным тампоном. Не прикладывайте излишних усилий. В противном случае можно повредить контакты.

Обратная сторона передней панели

Примечания

• В целях безопасности перед чисткой контактов выключите зажигание и выньте ключ из замка зажигания.
• Никогда не прикасайтесь к контактам пальцами или металлическими предметами.

Извлечение устройства

1 Снимите защитную манжету.

① Снимите переднюю панель (стр. 15).
② Чтобы снять защитные манжеты, используйте ключи для демонтажа.

Установите ключи для демонтажа как показано на рисунке.

③ Потяните на себя ключи для демонтажа, чтобы снять защитную манжету.

① Вставьте одновременно оба ключа для демонтажа до щелчка.

②Потяните ключи для демонтажа, чтобы извлечь устройство.

③Выдвиньте устройство из монтажной панели.

Технические характеристики

Система

Лазер: полупроводниковый лазер

Система формата сигнала: PAL

Проигрыватель DVD/CD

Соотношение "сигнал-шум": 120 дБ

Диапазон воспроизводимых частот: 10 – 20000 Гц

Низкочастотная и высокочастотная детонация: ниже уровня обнаружения

Коэффициент гармонических искажений: 0,01 %

Тюнер

FM

Диапазон настройки:

FM1/FM2: 87,5 - 108,0 МГц (шаг 50 кГц)

FM3: 65 – 74 МГц (шаг 30 кГц)

Антенное гнездо:

разъем внешней антенны

Промежуточная частота: 10,7 МГц/450 кГц

Используемая чувствительность: 9 дБф

Избирательность: 75 дБ при 400 кГц

Соотношение "сигнал-шум": 67 дБ (стерео), 69 дБ (мов

Коэффициент гармонических искажений при 1 кГц: 0,5 % (стерео), 0,3 % (моно)

Разделение: 35 дБ при 1 кГц

Диапазон воспроизводимых частот: 30 – 15000 Гц

MW/LW

Диапазон настройки:

MW: 531 - 1602 кГц

LW: 153 - 279 кГц

Антенное гнездо:

разъем внешней антенны

Промежуточная частота: 10,7 МГц/450 кГц

Чувствительность: MW: 30 мкВ, LW: 40 мкВ

Усилитель мощности

Выходы: выходы громкоговорителей (с соединительными фиксаторами)

Номинальное сопротивление громкоговорителей: 4 – 8 Ом

Максимальная выходная мощность: 52 Вт × 4 (при 4 Ом)

Общая информация

Выходы:

терминал видеовыхода терминалы аудиовыхода задней панели терминал релейного управления антенной с электрическим приводом терминал управления усилителем

Входы:

терминалы аудиовхода AUX входной разъем антенны вывод управления стояночным тормозом входное гнездо AUX (мини-стереоразъем)

Регуляторы тембра:

низкие: ±10 дБ при 60 Гц (XPLOD) средние: ±10 дБ при 1 кГц (XPLOD) высокие: ±10 дБ при 10 кГц (XPLOD)

Требования к источнику питания:

автомобильный аккумулятор 12 В пост. тока (с отрицательным заземлением)

Размеры: прибл. 178 × 50 × 180 мм (ш/в/г)

Монтажные размеры: прибл. 182 × 53 × 163 мм (ш/в/г)

Входящие в комплект принадлежности: пульт дистанционного управления: RM-X168

детали для установки и подключений (1 комплект)

Ваш торговый представитель может не иметь в наличии некоторые из принадлежностей, перечисленных выше. Для получения подробной информации обратитесь к дилеру.

Патенты США и других стран по лицензии компании Dolby Laboratories.

Лицензия на технологию звуковой кодировки MPEG Layer-3 и патенты получена от Fraunhofer IIS и Thomson.

DivX, DivX Certified и соответствующие логотипы являются товарными знаками корпорации DivX, Inc. и используются по лицензии.

Данное изделие защищено определенными правами интеллектуальной собственности Microsoft Corporation. Использование или распространение подобной технологии, кроме как в данном продукте, без лицензии корпорации Microsoft или авторизованного представительства корпорации Microsoft запрещено.

Конструкция и характеристики могут изменяться без предварительного уведомления.

• Галогенизированные антипирены не использовались при изготовлении данных штампованных монтажных плат.
- При производстве корпусов не использовались галогенизированные антипирены.
- При производстве упаковочных материалов использовалась бумага.

Поиск и устранение неисправностей

Приводимый ниже проверочный перечень поможет устранить большинство проблем, которые могут возникнуть при эксплуатации устройства.

Перед ознакомлением с нижеприведенной таблицей обратитесь к разделам по подключению и эксплуатации устройства.

В зависимости от подключенного монитора после выключения переключателя зажигания устройство выключиться только через несколько секунд. Это не является неисправностью.

Общая информация

На устройство не подается питание.

• Проверьте подключение. Если все соединения выполнены правильно, проверьте предохранитель.
• Если устройство выключено и дисплей погас, то устройством невозможно будет управлять с помощью пульта дистанционного управления. →Включите устройство.

Антенна с электрическим приводом не выдвигается.

В антенне с электрическим приводом отсутствует реле.

Не слышен звуковой сигнал.

• Функция звукового сигнала отключена (стр. 45).
• Подключен дополнительный усилитель мощности, а встроенный не используется.

Удалены данные из памяти.

• Была нажата кнопка RESET.
  →Занесите данные в память еще раз.
• Отсоединился провод питания или извлечена батарейка.
• Плохо подсоединен провод питания.

Из памяти удалены запрограммированные радиостанции и установка времени.

Перегорел предохранитель. Слышен шум при изменении положения переключателя зажигания.

Провода неправильно подсоединены к разъему электропитания вспомогательного оборудования автомобиля.

Пропала/не отображается индикация в окошке дисплея.

• Для диммера установлен параметр "DIM-ON" (стр. 45).
• Дисплей отключается, если нажать и удерживать кнопку OFF.
  →На устройстве нажмите и удерживайте кнопку OFF, пока дисплей не включится.
  •Контакты загрязнены (стр. 52).

Функция автоотключения не работает.

Устройство включено. Функция автоотключения активизируется после выключения устройства. →Выключите устройство.

Выполнение операции с помощью пульта дистанционного управления невозможно.

Проверьте, снята ли изоляционная пленка (стр. 14).


Изображение отсутствует/на изображении помехи.

• Подключение выполнено неправильно.
• Проверьте подключение оборудования, а затем установите переключатель входа оборудования на источник, соответствующий этому устройству.
  •Диск загрязнен или поврежден.
  •Неправильная установка.
  →Устанавливайте устройство под углом не более 45° в том месте автомобиля, которое не подвержено вибрации.
• Монитор подключен к AUDIO/VIDEO OUT, а стояночный кабель (светло-зеленый) не подключен к кабелю переключателя стояночного тормоза или стояночный тормоз не используется.

Изображение выходит за пределы экрана.

Форматное соотношение экрана задано на DVD.

Звук

Отсутствует звук/провалы звука/звуковые помехи.

- Подключение выполнено неправильно.

- Проверьте подключение оборудования, а затем установите переключатель входа оборудования на источник, соответствующий этому устройству.

•Диск загрязнен или поврежден.

•Неправильная установка.

→Устанавливайте устройство под углом не более 45° в том месте автомобиля, которое не подвержено вибрации.

- Файлы МР3 записаны с частотой дискретизации, отличной от 16, 22,05, 24, 32, 44,1 или 48 кГц.

- Файл WMA записан с частотой дискретизации, отличной от 32, 44,1 или 48 кГц.

- Файлы МРЗ записаны со скоростью передачи бит, которая выходит за рамки диапазона от 8 до 384 Кбит/с.

- Файл WMA записан со скоростью передачи в битах, отличной от 32 до 384 Кбит/с.

- Устройство находится в режиме паузы/перемещения вперед/назад.

- Неправильно настроены параметры вывода.

- Уровень выходного сигнала DVD слишком низкий (стр. 27).

- Уровень громкости слишком низкий.

• Включена функция АТТ.

- Регулятор фейдера "FAD" не установлен для системы с 2 громкоговорителями.

•Неподдерживаемый формат (например, DTS).

→Проверьте, поддерживается ли этот формат данным устройством (стр. 8).

Звуковые помехи.

Не допускайте контакта кабелей.

Операции с диском

Не удается вставить диск.

•Уже вставлен другой диск.

- Диск вставлен с усилием, не той стороной или неправильно.

Не воспроизводится диск.

•Диск загрязнен или поврежден.

- Используется неверный диск.

- Используется неверный диск DVD, поскольку он имеет несоответствующий код региона.

•Сессии диска не закрыты (стр. 50).

- Формат диска и версия файла несовместимы с данным устройством (стр. 8, 49).

•Нажмите кнопку ▲, чтобы извлечь диск.

Файлы MP3/WMA/JPEG/DivX не воспроизводятся.

- Запись не была выполнена в соответствии с форматом ISO 9660, уровень 1 или 2, Joliet или Romeo в формате расширения (DATA CD) или в формате UDF Bridge (DATA DVD) (стр. 49).

•Расширение файла неверное (стр. 51).

- Файлы не сохранены в формате MP3/WMA/JPEG/DivX.

- Если на диске содержатся различные типы файлов, воспроизводиться могут только выбранные типы файлов (аудио/видео/изображения).

→Выберите в списке соответствующий тип файлов (стр. 34).

Для воспроизведения файлов MP3/WMA/JPEG/DivX требуется больше времени, чем для других файлов.

Может потребоваться больше времени до начала воспроизведения следующих дисков:
– диск, записанный с использованием сложной разветвленной структуры папок;
– диск, записанный в формате Multi Session/Multi Border;
– диск, на который можно добавлять данные.

Воспроизведение диска начинается не с начала.

Возобновление воспроизведения или многодискового воспроизведения (стр. 42).

Невозможно выполнить определенные функции.

Для некоторых дисков могут не работать функции остановки, поиска, повторного воспроизведения или воспроизведения в произвольном порядке. Подробнее см. руководство, прилагаемое к этому диску.

Невозможно изменить язык звуковой дорожки/субтитров или ракурс.

• Используйте меню DVD вместо кнопки прямого выбора на пульте дистанционного управления (стр. 17).
• Многоязыковые дорожки, многоязыковые субтитры или несколько ракурсов не записаны на диск DVD.
• На DVD диске невозможно вносить изменения.

Не осуществляется прокрутка индикации на дисплее.

• Информация в виде бегущей строки может не отображаться для дисков, содержащих слишком большое количество символов.
• Для параметра “AUTO-SCRL” установлено значение “OFF”.

→Установите значение "A.SCRL-ON" (стр. 46).

Не работают кнопки управления. Диск не извлекается.

Нажмите кнопку RESET (стр. 14).

Забыт пароль для защиты от просмотра.

Введите “5776” на дисплее ввода пароля, чтобы выполнить разблокировку (стр. 30).

Прием радиостанций

Не удается принять радиостанции.

Звук сопровождается помехами.

• Соедините провод управления антенной с электрическим приводом (синий) или провод питания устройства (красный) с проводом питания усилителя антенны автомобиля (если на заднем/боковом стекле имеется встроенная антенна диапазона FM/MW/LW).
• Проверьте подсоединение автомобильной антены.
• Не выдвигается автомобильная антенна.
  →Проверьте подсоединение провода управления антенной с электрическим приводом.
• Проверьте частоту.

Не удается выполнить предварительную настройку.

- Сохраните в памяти правильную частоту.

• Передаваемый радиосигнал слишком слаб.

- Сохраните в памяти правильную частоту. - Передаваемый радиосигнал слишком слаб.

Не удается выполнить автоматическую настройку.

• Неправильная установка режима местного поиска.
  →Настройка прерывается слишком часто: Установите параметр “LOCAL-ON” (стр. 46).
  →При настройке пропускается станция: Установите параметр “MONO-ON” (стр. 46).
• Передаваемый радиосигнал слишком слаб.
  →Выполните настройку вручную.

При приеме FM-радиостанций мигает индикация "ST".

-Выполните точную настройку частоты.
• Передаваемый радиосигнал слишком слаб.
→Установите параметр "MONO-ON" (стр. 46).

Стереопрограммы в диапазоне FM принимаются как монофонические.

Устройство находится в режиме монофонического приема радиостанций.

→Установите параметр "MONO-OFF" (стр. 46).

RDS

Услуги RDS не передаются.

• Выбран диапазон FM3.
  →Выберите диапазон FM1 или FM2.
• Услуги RDS недоступны в данном регионе.

После нескольких секунд прослушивания включается функция SEEK.

Станция не передает данные ТР или передает слишком слабый сигнал.

→Отключите функцию ТА (стр. 37).

Дорожные сообщения не передаются.

•Включите функцию ТА (стр. 37).
-Станция не транслирует дорожных сообщений, хотя и относится к типу ТР. →Настройтесь на другую станцию.

При включении функции PTY отображается индикация “- - - - - - ”.

• Принимаемая станция не передает данные RDS.
  •Данные RDS не принимаются.
• Станция не указывает тип программы.

Индикация/сообщения об ошибках

На основном устройстве

ERROR

•Диск загрязнен или вставлен нижней стороной вверх.
→Почистите или правильно вставьте диск.
•Вставлен пустой диск.
- Диск не воспроизводится по какой-либо причине.
→Вставьте другой диск.
•Диск несовместим с данным устройством.
→Установите совместимый диск.
•Нажмите кнопку ▲, чтобы извлечь диск.

FAILURE

Громкоговорители/усилители подключены неправильно.

→Для проверки подключения см. прилагаемое руководство по установке/подключению.

L. SEEK +/-

Во время автоматической настройки включен режим местного поиска.

NO AF

Для выбранной в данный момент станции не используется альтернативная частота.

→Нажмите кнопку ◀◀◀◀◀/▶▶▶▶▶, пока мигает название программной услуги.
Устройство начнет поиск другой частоты с теми же данными PI (программная идентификация) (появится индикация “PI SEEK”).

NO INFO

Отсутствует текстовая информация в файлах MP3/WMA/JPEG/DivX.

NO NAME

В файле отсутствует название диска/альбома/папки/композиции/изображения/видео.

NO TP

Устройство продолжит поиск станций, передающих ТР.

OFFSET

Это может означать неисправность устройства.

→Проверьте подключение. Если сообщение об ошибке не исчезает с дисплея, обратитесь к ближайшему дилеру Sony.

READ

Устройство считывает с диска всю информацию о файле/альбоме (папке).

→Дождитесь завершения процесса считывания. Воспроизведение начнется автоматически. В зависимости от структуры диска, перед началом воспроизведения может пройти более одной минуты.

“”ИЛИ“”L

7777

Во время перемещения вперед или назад достигнуто начало или конец диска, и продолжение невозможно.

“—”

Устройство не может отобразить такой символ.

На дисплее

Воспроизведение диска DVD запрещено, так как он имеет несоответствующий код региона.

•Диск несовместим с данным устройством.
•Сессии диска не закрыты.

No playable data.

На диске отсутствуют данные для воспроизведения.

Please press RESET.

По какой-то причине не удается управлять устройством.

→Нажмите кнопку RESET (стр. 14).

Если в результате предлагаемых действий не удается устранить неполадку, обратитесь к ближайшему дилеру Sony. Если устройство сдается в ремонт в случае какой-либо неполадки, возникшей при воспроизведении диска, необходимо иметь при себе диск, при воспроизведении которого обнаружилась неисправность.

Глоссарий

DivX®

Цифровые видео-технологии, созданные корпорацией DivX, Inc. Видеофайлы, кодированные при помощи технологии DivX, имеют высшее качество среди существующих при соответственно меньшем размере файла.

Dolby Digital

Технология сжатия цифрового звука, разработанная фирмой Dolby Laboratories. Эта технология поддерживает 5.1-канальный объемный звук. Задний канал является стереофоническим, причем в этом формате отдельный канал выделяется для низкочастотного громкоговорителя. Dolby Digital предоставляет такое же 5.1-канальное высококачественное цифровое звучание, что и кинематографические аудиосистемы Dolby Digital. Четкое разделение каналов и невысокие значения искажений достигаются благодаря тому, что данные всех каналов записываются раздельно и обрабатываются цифровым способом.

DVD

Этот диск содержит до 8 часов видеозаписей, несмотря на то, что его диаметр равен диметру обычного компакт-диска. Объем данных на однослойном одностороннем диске DVD составляет 4,7 ГБ (гигабайт), что в 7 раз больше, чем на компакт-диске. Объем данных двухслойного одностороннего диска DVD составляет 8,5 ГБ, однослойного двустороннего DVD - 9,4 ГБ, а двухслойного двустороннего DVD - 17 ГБ. Для хранения данных изображения используется формат MPEG 2, один из всемирных стандартов технологии цифрового сжатия. Информация об изображении сжимается до 1/40 своего первоначального размера. Кроме того, DVD использует технологию переменной скорости кодирования, что позволяет изменять способ обработки данных в зависимости от состояния изображения. Аудиоданные записываются в многоканальном формате, например Dolby Digital, что создает ощущение присутствия от звучания. Более того, диски DVD имеют различные усовершенствованные функции, такие как различные ракурсы, многоязычная поддержка и родительский контроль доступа.

продолжение на следующей странице →

VIDEO CD

Компакт-диск, содержащий видеозаписи. Для хранения данных изображения используется формат MPEG 1, один из всемирных стандартов технологии цифрового сжатия. Данные изображения сжимаются до 1/140 своего первоначального размера. Благодаря этому диск VIDEO CD диаметром 12 см может содержать видеозаписи, продолжительностью до 74 минут.

Диски VIDEO CD также содержат сжатые аудиоданные. Звуки, не воспринимаемые человеческим ухом, сжимаются. Звуки, которые человек способен различать, остаются нескатыми. На диски VIDEO CD можно записать в 6 раз больше аудиоданных, чем на обычные аудио компакт-диски.

Существуют 3 версии дисков VIDEO CD.

- Версия 1.0, 1.1: можно воспроизводить только видеоизображение и звук.

• Версия 2.0: можно воспроизводить неподвижные изображения с высоким разрешением, а также использовать функции РВС.

Это устройство поддерживает все 3 версии, перечисленные выше.

Альбом

Часть музыкальных произведений или изображений на диске DATA CD/DVD, содержащем звуковые дорожки MP3/WMA или файлы JPEG.

Глава

Наибольшие участки изображения или музыкального фрагмента на диске DVD (фильм и т.д.), если речь идет о видеопрограммах, или целый альбом, если речь идет об аудиопрограммах.

Диск DVD-RW

DVD-RW - это записываемый диск с возможностью перезаписи, такого же размера, как DVD VIDEO. Диск DVD-RW имеет два различных режима: режим VR и режим видео. Диски DVD-RW, созданные в режиме видео, имеют тот же формат, что и диски DVD VIDEO, в то время как на дисках, созданных в режиме VR (видеозапись), можно программировать или редактировать их содержимое.

Диск DVD+RW

DVD+RW (плюс RW) - это записываемый диск с возможностью перезаписи. Диски DVD+RW используют формат записи, совместимый с форматом DVD VIDEO.

Кинопрограмма, видеопрограмма

Диски DVD можно разделить на кино- и видеопрограммы. Частота кадров для дисков DVD кинопрограмм (24 кадра в секунду) совпадает с частотой кадров при демонстрации фильмов в кинотеатрах. На дисках DVD с видеопрограммами, например, телевизионными драматическими и комедийными сериалами, отображаются изображения со скоростью 30 кадров (или 60 полей) в секунду.

Композиция

Часть картины или музыкального произведения на диске VIDEO CD, CD или MP3/WMA. Альбом состоит из нескольких композиций (только MP3/WMA).

Раздел

Подразделение композиции на диске DVD. Глава состоит из нескольких разделов.

Сцена

На диске VIDEO CD с функциями PBC (контроля воспроизведения) экраны меню, подвижные и неподвижные изображения подразделяются на части, которые называются “сценами”.

Файл

Дорожка в формате MP3/WMA, изображение JPEG или видео DivX на диске DATA CD/DATA DVD. (“файл” является исключительным определением, используемым для этого устройства.) Один файл содержит одну композицию, изображение или фильм.

Список кодов языков

Написание названий языков соответствует стандарту ISO 639: 1988 (E/F).

Код Язык Код Язык Код Язык Код Язык

1027 Afar	1183 Irish	1347 Maori	1507 Samoan
1028 Abkhazian	1186 Scots Gaelic	1349 Macedonian	1508 Shona
1032 Afrikaans	1194 Galician	1350 Malayalam	1509 Somali
1039 Amharic	1196 Guarani	1352 Mongolian	1511 Albanian
1044 Arabic	1203 Gujarati	1353 Moldavian	1512 Serbian
1045 Assamese	1209 Hausa	1356 Marathi	1513 Siswati
1051 Aymara	1217 Hindi	1357 Malay	1514 Sesotho
1052 Azerbaijani	1226 Croatian	1358 Maltese	1515 Sundanese
1053 Bashkir	1229 Hungarian	1363 Burmese	1516 Swedish
1057 Byelorussian	1233 Armenian	1365 Nauru	1517 Swahili
1059 Bulgarian	1235 Interlingua	1369 Nepali	1521 Tamil
1060 Bihari	1239 Interlingue	1376 Dutch	1525 Telugu
1061 Bislama	1245 Inupiak	1379 Norwegian	1527 Tajik
1066 Bengali; Bangla	1248 Indonesian	1393 Occitan	1528 Thai
	1253 Icelandic	1403 (Afan)Oromo	1529 Tigrinya
1067 Tibetan	1254 Italian	1408 Oriya	1531 Turkmen
1070 Breton	1257 Hebrew	1417 Punjabi	1532 Tagalog
1079 Catalan	1261 Japanese	1428 Polish	1534 Setswana
1093 Corsican	1269 Yiddish	1435 Pashto;	1535 Tonga
1097 Czech	1283 Javanese	Pushto	1538 Turkish
1103 Welsh	1287 Georgian	1436 Portuguese	1539 Tsonga
1105 Danish	1297 Kazakh	1463 Quechua	1540 Tatar
1109 German	1298 Greenlandic	1481 Rhaeto-	1543 Twi
1130 Bhutani	1299 Cambodian	Romance	1557 Ukrainian
1142 Greek	1300 Kannada	1482 Kirundi	1564 Urdu
1144 English	1301 Korean	1483 Romanian	1572 Uzbek
1145 Esperanto	1305 Kashmiri	1489 Russian	1581 Vietnamese
1149 Spanish	1307 Kurdish	1491 Kinyarwanda	1587 Volapük
1150 Estonian	1311 Kirghiz	1495 Sanskrit	1613 Wolof
1151 Basque	1313 Latin	1498 Sindhi	1632 Xhosa
1157 Persian	1326 Lingala	1501 Sangho	1665 Yoruba
1165 Finnish	1327 Laothian	1502 Serbo-	1684 Chinese
1166 Fiji	1332 Lithuanian	Croatian	1697 Zulu
1171 Faroese	1334 Latvian;	1503 Singhalese
1174 French	Lettish	1505 Slovak
1181 Frisian	1345 Malagasy	1506 Slovenian	1703 He определен

Список кодов зон

Код Зон Код Зон Код Зон Код Зон
2047 Австралия	2238 Индонезия	2390 Новая	2165 Финляндия
2046 Австрия	2149 Испания	Зеландия	2174 Франция
2044 Аргентина	2254 Италия	2379 Норвегия	2090 Чили
2057 Бельгия	2079 Канада	2427 Пакистан	2086 Швейцария
2070 Бразилия	2092 Китай	2436 Португалия	2499 Швеция
2184 Великобритания	2304 Корея	2489 Россия	2276 Япония
2109 Германия	2363 Малайзия	2501 Сингапур
2115 Дания	2362 Мексика	2528 Таиланд
2248 Индия	2376 Нидерланды	2424 Филиппины

ЧИСЛЕННЫЕ ЗНАЧЕНИЯ

16:9 41

2000MP3 6

2000WMA 6

4:3 LETTER BOX 41

4:3 PAN SCAN 41

D

DivX VOD 42

DivX® 9, 21, 51

Dolby Digital 26, 27

E

EQ3 38, 39

J

JPEG 9, 22, 51

M

MP3 9, 51

Q

Quick-BrowZer

(BROWSE) 34

W

WMA 9, 51

A

Автоматическая прокрутка

(AUTO-SCRL) 46

Автоматическое

выключение

(AUTO-OFF) 45

Альбом (ALBUM) 33

Альтернативные частоты

(AF) 36, 37

Аудио DRC (AUDIO DRC) 43

Аудио (AUDIO)

канал 26

формат 26

язык 26, 41

Б

Баланс (BAL) 38

B

Возобновление

МНОГОДИСКОВОГО

воспроизведения

воспроизведение 17, 19

Воспроизведение в

производном порядке (SHUF) 31

Воспроизведение списка

(PLAY LIST PLAY) 42

Время на часах

(CT) 37, 38, 45

Вспомогательное

оборудование 47

Γ

Глава (TITLE) 33

Главное меню диска DVD 17

Гнездо AUX на передней панели 47

Громкость 10

Громкость (LOUD) 46

A

Движущийся дисплей

(M.DSPL) 45

Демонстрация (DEMO) 45

Диммер (DIMMER) 45

Диск DVD в формате Multi

Border 50

Диски 8

Диски для

воспроизведения 8

Дополнительный уровень

(AUX-LEVEL) 46, 48

3

Звуковой сигнал (ВЕЕР) 45

И

Изображение (IMAGE) 33

Интервал демонстрации слайдов

(SLIDE SHOW TIME) 42

Информация о времени/ текстовая информация

(TIME) 25, 33

K

Качество изображения

(PICTURE EQ) 28, 43

Код зоны 59

Код региона 9

Код языка 59

Компакт-диск в формате

Multi Session 50

Композиция (TRACK) 33

Контроль воспроизведения

(PBC) 22

J

Литиевая батарейка 51

M

Масштаб

(CENTER ZOOM) 28

Меню диска DVD 17

Меню настройки

настройка

отображения 39

настройка системы 44

Меню режима

воспроизведения 23

Монофонический режим

(MONO) 46

H

Настройка дисплея

(DISPLAY SETUP) 41

Настройка звука

(AUDIO SETUP) 43

Настройка отображения 39

Настройка системы 44

Настройка языков

(LANGUAGE SETUP) 41

0

Обои (WALLPAPER) 41

Отображение списка 34

Π

Память оптимальной

настройки (ВТМ) 35

Папка (ALBUM) 33

Повтор воспроизведения (REP) 31

Пользовательские

настройки

(CUSTOM SETUP) 42

Предохранитель 52

Программа о текущей

ситуации на дорогах (ТР) 36

Прямой поиск во время воспроизведения 33

Пульт дистанционного управления 12, 14, 51

P

Раздел (CHAPTER) 33

Ракурс (ANGLE) 17

Региональная программа

(REGIONAL) 37, 46

Режим местного поиска (LOCAL) 46

Родительский контроль доступа (PARENTAL

CONTROL) 30, 42

C

Сброс (RESET) 14, 43

Система радиоданных (RDS) 36

Сообщения о текущей

ситуации на дорогах

(TA) 36, 37

T

Тип монитора

(MONITOR TYPE) 41

Типы программ (PTY) 37

y

Управление динамическим

диапазоном (DRC) 43

Уровень DVD

(DVD-LEVEL) 27, 46

Установка часов

(CLOCK-ADJ) 47

Φ

Файл (FILE) 33

Фейдер (FAD) 38

Формат программы 27

Форматы 9

3

Эквалайзер

звук (EQ3) 38, 39


(PICTURE EQ) 28, 43

Я

Язык звуковой дорожки

(AUDIO) 26, 41

Язык меню (MENU) 41

Язык субтитров

(SUBTITLE) 17, 41

Застереження

Настройка дисплея....40

14 Кнопки ←/↑/↓/→ (курсор)/ENTER

Настройку завершено.

Настройку завершено.

Настройку завершено.

Настройку завершено.

Настройку завершено.

Настройку завершено.

52 Вт × 4 (при 4 Ом)

Загальна інформація

Виходи:

Гніздо відеовиходу

Код Мова Код Мова Код Мова Код Мова

1027 Afar	1183 Irish	1347 Maori	1507 Samoan
1028 Abkhazian	1186 Scots Gaelic	1349 Macedonian	1508 Shona
1032 Afrikaans	1194 Galician	1350 Malayalam	1509 Somali
1039 Amharic	1196 Guarani	1352 Mongolian	1511 Albanian
1044 Arabic	1203 Gujarati	1353 Moldavian	1512 Serbian
1045 Assamese	1209 Hausa	1356 Marathi	1513 Siswati
1051 Aymara	1217 Hindi	1357 Malay	1514 Sesotho
1052 Azerbaijani	1226 Croatian	1358 Maltese	1515 Sundanese
1053 Bashkir	1229 Hungarian	1363 Burmese	1516 Swedish
1057 Byelorussian	1233 Armenian	1365 Nauru	1517 Swahili
1059 Bulgarian	1235 Interlingua	1369 Nepali	1521 Tamil
1060 Bihari	1239 Interlingue	1376 Dutch	1525 Telugu
1061 Bislama	1245 Inupiak	1379 Norwegian	1527 Tajik
1066 Bengali; Bangla	1248 Indonesian	1393 Occitan	1528 Thai
	1253 Icelandic	1403 (Afan)Oromo	1529 Tigrinya
1067 Tibetan	1254 Italian	1408 Oriya	1531 Turkmen
1070 Breton	1257 Hebrew	1417 Punjabi	1532 Tagalog
1079 Catalan	1261 Japanese	1428 Polish	1534 Setswana
1093 Corsican	1269 Yiddish	1435 Pashto;	1535 Tonga
1097 Czech	1283 Javanese	Pushto	1538 Turkish
1103 Welsh	1287 Georgian	1436 Portuguese	1539 Tsonga
1105 Danish	1297 Kazakh	1463 Quechua	1540 Tatar
1109 German	1298 Greenlandic	1481 Rhaeto-	1543 Twi
1130 Bhutani	1299 Cambodian	Romance	1557 Ukrainian
1142 Greek	1300 Kannada	1482 Kirundi	1564 Urdu
1144 English	1301 Korean	1483 Romanian	1572 Uzbek
1145 Esperanto	1305 Kashmiri	1489 Russian	1581 Vietnamese
1149 Spanish	1307 Kurdish	1491 Kinyarwanda	1587 Volapük
1150 Estonian	1311 Kirghiz	1495 Sanskrit	1613 Wolof
1151 Basque	1313 Latin	1498 Sindhi	1632 Xhosa
1157 Persian	1326 Lingala	1501 Sangho	1665 Yoruba
1165 Finnish	1327 Laothian	1502 Serbo-	1684 Chinese
1166 Fiji	1332 Lithuanian	Croatian	1697 Zulu
1171 Faroese	1334 Latvian;	1503 Singhalese
1174 French	Lettish	1505 Slovak
1181 Frisian	1345 Malagasy	1506 Slovenian	1703 Не вказана

Список кодів країн

Заголовок (TITLE) 32

Запобіжник 50
