Тип устройства	Автомобильная мультимедийная система
Модель	XAV-E70BT
Бренд	Sony
Размер экрана	6,95 дюйма (17,6 см)
Тип дисплея	Сенсорный TFT-экран с разрешением 800x480
Размеры (Ш x В x Г)	178 x 100 x 165 мм
Вес	2,5 кг
Напряжение питания	12 В постоянного тока (автомобильная сеть)
Максимальная выходная мощность	55 Вт x 4 канала
Bluetooth	Да (для звонков и потоковой передачи музыки)
Поддержка USB	Да (передний порт, воспроизведение MP3/WMA/AAC)
Аудиовход AUX	Да (3,5 мм разъем на передней панели)
Радиоприемник	AM/FM с RDS
Поддержка CD/DVD	Нет (только цифровые носители)
Выходы	4 предусилителя RCA (2 В), видеовыход
Вход для камеры заднего вида	Да (RCA)
Эквалайзер	10-полосный параметрический эквалайзер
Фильтр верхних частот	Да
Поддержка Android Auto / Apple CarPlay	Нет
Съемная лицевая панель	Да (с защитным чехлом)
Комплектация	Пульт ДУ, рамка, монтажный набор, инструкция
Уход и чистка	Протирать мягкой сухой тканью; не использовать растворители
Ресурс и ремонтопригодность	Запасные части: предохранитель, проводка; ремонт только в сервисном центре

Часто задаваемые вопросы - XAV-E70BT SONY

Как сбросить настройки Sony XAV-E70BT до заводских?

Нажмите и удерживайте кнопку RESET (находится под лицевой панелью) с помощью тонкого предмета (например, скрепки) в течение 5 секунд. Все настройки будут сброшены.

Как подключить телефон по Bluetooth к этой магнитоле?

Включите Bluetooth на телефоне, затем на устройстве выберите Bluetooth -> Pairing. Найдите в списке устройств XAV-E70BT и подтвердите сопряжение. PIN-код по умолчанию: 0000.

Какие форматы аудио поддерживаются через USB?

Поддерживаются форматы MP3, WMA, AAC (расширения .mp3, .wma, .m4a). Флешка должна быть отформатирована в FAT32.

Почему не воспроизводится видео с USB?

Данная модель не поддерживает воспроизведение видеофайлов. USB предназначен только для аудио и зарядки.

Как отрегулировать звук с помощью эквалайзера?

Перейдите в меню Sound -> Equalizer. Вы можете выбрать один из 7 предустановок (Rock, Pop и т.д.) или настроить собственный 10-полосный эквалайзер.

Можно ли установить камеру заднего вида?

Да, подключите видеовыход камеры к разъему Rear View Camera In на задней панели. При включении заднего хода изображение будет отображаться автоматически.

Что делать, если магнитола не включается?

Проверьте предохранитель (обычно 10A, находится в проводе питания). Убедитесь, что автомобильное зажигание включено (режим ACC). При необходимости замените предохранитель.

Как улучшить приём радио?

Убедитесь, что антенна подключена правильно. Можно включить функцию ANT Upright (для подъёма активной антенны). В меню радио выберите Local для поиска только сильных станций.

Как снять лицевую панель для защиты от кражи?

Нажмите кнопку RELEASE на лицевой панели, затем потяните панель на себя. Храните её в защитном чехле.

Можно ли управлять магнитолой с рулевых кнопок?

Да, при наличии адаптера (не входит в комплект). Подключите провод управления (например, от адаптера к проводу SWC на радио) и настройте функции в меню Steering Wheel Control.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XAV-E70BT SONY

AV Center Мультимедийная система

Инструкция по эксплуатации ____ RU

Мультимедийная система Сделано в Таиланде

Изготовитель: Сони Корпорейшн

Адрес: 1-7-1 Конан, Минато-ку, Токио 108-0075, Япония

Для обеспечения безопасности установите это устройство на приборной панели автомобиля. Перед установкой и подключением ознакомьтесь с прилагаемой инструкцией.

Внимание

Во избежание возгорания или поражения электрическим током не подвергайте устройство воздействию дождя или влаги.

Во избежание поражения электрическим током не открывайте корпус устройства. По вопросам обслуживания обращайтесь только к квалифицированному специалисту.

ПРЕДУПРЕЖДЕНИЕ

Оптические приборы, используемые в данном изделии, представляют повышенную опасность для зрения. Поскольку используемый в проигрывателе CD/DVD лазерный луч представляет опасность для зрения, не пытайтесь разобрать корпус. По вопросам обслуживания обращайтесь только к квалифицированному специалисту.

Эта этикетка находится на нижней стороне корпуса.

Табличка с указанием рабочего напряжения и других характеристик находится на нижней панели корпуса.

Дата изготовления устройства

Тот же номер, что и серийный номер устройства, указанный на наклейке со штрих-кодом на картонной упаковке.

Чтобы узнать дату изготовления, см. символы "P/D:" на наклейке со штрих-кодом на картонной упаковке.

P/D:XX XXXX 1 2

1. Месяц изготовления

2. Год изготовления

A-0, B-1, C-2, D-3, E-4, F-5, G-6, H-7, I-8, J-9

Утилизация отслужившего электрического и электронного оборудования (директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

Утилизация использованных элементов питания (применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

Примечание относительно литиевой батарейки

Не следует подвергать батарейку чрезмерному тепловому воздействию, например, не следует помещать ее под прямыми солнечными лучами, рядом с огнем и т.п.

Внимание. Если в замке зажигания нет положения АСС

Убедитесь, что настроена функция автоматического выключения (стр. 61). После выключения устройства его питание будет автоматически отключено в установленное время, что предотвращает разрядку аккумулятора. Если функция автоматического выключения не настроена, то при каждом выключении зажигания нажмите и удерживайте кнопку SOURCE/OFF до тех пор, пока дисплей не погаснет.

Подробнее об отмене демонстрации см. на стр. 66.

Примечания относительно безопасности....7

Примечания относительно установки. . . .7

Авторские права ....8

Примечания относительно Bluetooth . . . 9

Воспроизводимые диски и символы, используемые в данном руководстве. . . .11

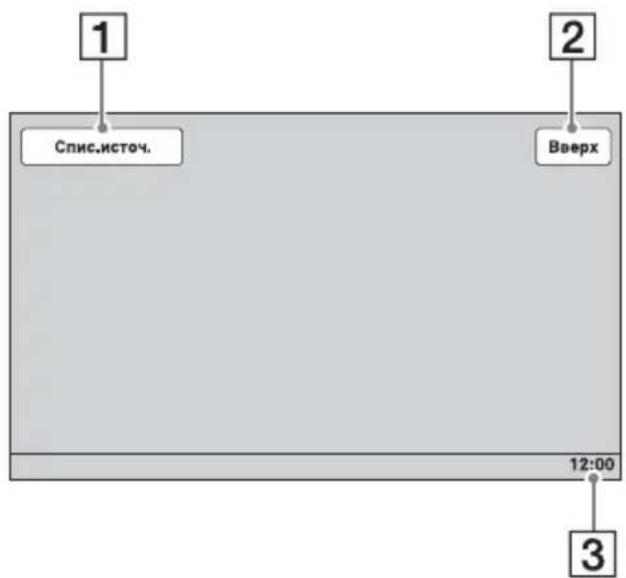

Расположение органов управления и их функции ....12 Основное устройство ....12

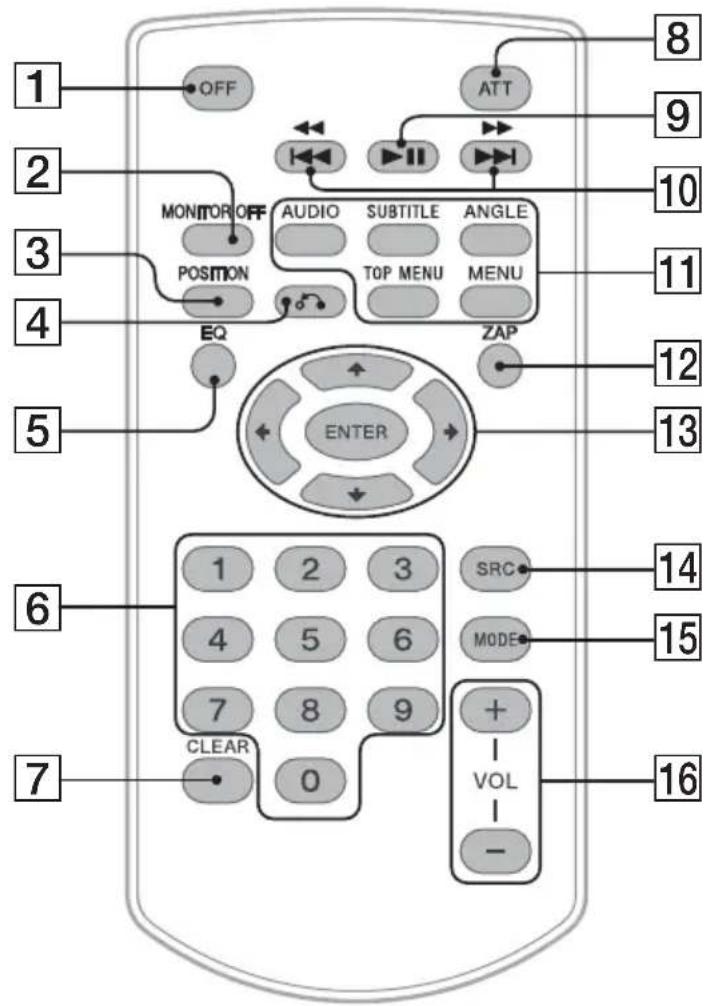

Пульт дистанционного управления RM-X170....14

Начало работы

Сброс параметров устройства ..... 16

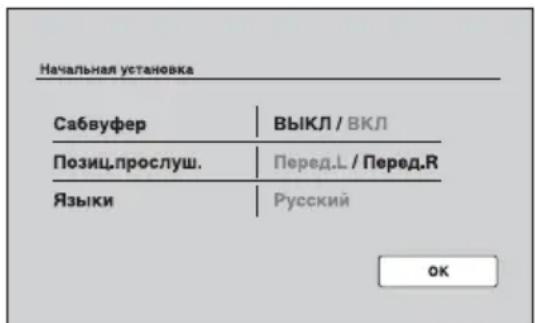

Выполнение начальной установки.....16

Подготовка пульта дистанционного управления .... 16

Основные операции

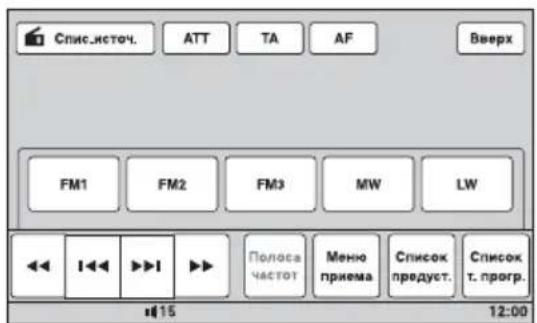

Прослушивание радиопередач ..... 17

Воспроизведение дисков.....19

Дополнительные операции — радио

Сохранение и прием радиостанций .....23

Автоматическое сохранение — ВТМ.....23

Сохранение вручную .....23

Прием радиостанций, сохраненных в памяти....23

RDS....23

Обзор....23

Настройка AF и TA .....24

Выбор PTY .....25

Установка СТ.....25

Дополнительные операции — диски

Использование функций РВС — контроль воспроизведения.....25

Настройка параметров аудио....26 Изменение языка/формата аудио....26 Смена аудиоканала....26 Настройка уровня аудиовыхода — уровень Dolby D....27

Блокировка дисков — родительский контроль доступа ..... 27 Активизация родительского контроля доступа ..... 27 Изменение зоны и соответствующих ей рейтингов фильмов ..... 28

Повторное воспроизведение и воспроизведение в случайной последовательности....28

Прямой поиск во время воспроизведения ..... 29

Работа с устройствами USB

Воспроизведение устройства USB ..... 30

Повторное воспроизведение и воспроизведение в случайной последовательности .... 31

Прослушивание музыки, соответствующей настроению — SensMe™ ....31

Перед использованием функции SensMe™....31

Установка “SensMe™ Setup” и “Content Transfer” на компьютере . . . 32

Регистрация устройства USB с помощью “SensMe™ Setup”.....32

Передача композиций в устройство USB с помощью “Content Transfer” 32

Воспроизведение композиций в канале — каналы SensMe™....33

Воспроизведение композиций по карте настроения — настроение SensMe™ ..... 34

Операции с iPod

Воспроизведение iPod .... 36

Установка режима воспроизведения ... 37

Повторное воспроизведение и воспроизведение в случайной последовательности .... 37

Непосредственная работа с iPod — управление пассажира....38

Полезные функции

Отображение списка композиций/изображений/видеофайлов — Список....38

Выбор композиции/изображения/ видеофайла .... 38

Выбор типа файла .... 39

Поиск композиции путем прослушивания фрагментов композиций — ZAPPIN™ ....39

Использование команд жестами ..... 40

Телефонные вызовы с громкой связью и аудиопотоки — Bluetooth

Перед использованием функции Bluetooth 41

Основная процедура для функции Bluetooth....41

Индикация статуса Bluetooth. . . . . . . . 41

Установка внешнего микрофона XA-MC10....42

Согласование ..... 42 Поиск из данного устройства..... 42 Поиск из устройства Bluetooth ..... 43

Подключение ..... 44

Телефонные вызовы в режиме громкой связи....45

Выполнение вызовов.....45

Прием вызовов....47

Операции во время вызова.....47

Обслуживание телефонной книги.....48 Сохранение данных телефонной книги.....48

Поиск в телефонной книге сотового телефона....49

Удаление данных телефонной книги....50

Редактирование контакта.....50

Обслуживание данных вызовов ..... 51

Журнал вызовов.... 51

Предустановленный набор ..... 51

Блокировка личной информации.... 52

Аудиопотоки 52

Прослушивание устройства Bluetooth через это устройство.... 52

Управление устройством Bluetooth с этого устройства .... 52

Параметры Bluetooth 53

Настройка звучания

Выбор качества звука — EQ7 ..... 54

Настройка кривой эквалайзера — настройка EQ7.... 54

Подстройка характеристик звука ..... 54

Оптимизация звучания для положения прослушивания — интеллектуальное согласование времени.... 55

Точная настройка положения прослушивания — настройка интеллектуального согласования времени 55

Конфигурация громкоговорителя и настройка громкости .... 56

Создание виртуального центрального громкоговорителя— CSO ..... 56

Использование задних громкоговорителей в качестве сабвуфера — RBE.... 56

Регулировка громкости громкоговорителей .... 57

Регулировка монитора

Регулировка угла наклона монитора ... 57

Калибровка сенсорного экрана..... 57

Настройка фонового экрана ..... 58

Выбор качества изображения — Picture EQ .... 58

Настройка качества изображения ... 59

Выбор форматного соотношения..... 59

продолжение на следующей странице →

Настройки

Основные операции настройки .....60

Общие настройки.....61

Настройки звука....63

Настройки экрана .....65

Настройки DVD и прочие настройки воспроизведения....66

Задание защитного кода .....70

Установка часов.....70

Использование дополнительного оборудования

Дополнительное аудио-/видеооборудование .....71

Камера заднего вида .....71

Настройки камеры заднего вида .....72

Дополнительная информация

Меры предосторожности ..... 73

Примечания относительно панели ЖКД 73

Примечания относительно дисков ... 73

Порядок воспроизведения файлов MP3/WMA/AAC/JPEG/DivX®/

MPEG-4....74

О файлах MP3 ..... 75

О файлах WMA 75

О файлах AAC 75

О файлах JPEG....75

О файлах DivX....75

O DivX Video-on-Demand. . . . . . . . . . 75

О файлах MPEG-4 ..... 76

Сведения об iPod. 76

О функции Bluetooth ..... 76

Уход за устройством....77

Извлечение устройства ..... 78

Технические характеристики ..... 78

Поиск и устранение неисправностей ... 80 Индикация/сообщения об ошибках .... 85

Список кодов языков/кодов зон.....87

Указатель....88

Сайт для получения поддержки

В случае возникновения вопросов и для получения самых последних сведений о данном продукте посетите следующий веб-сайт:

http://support.sony-europe.com/

Предоставляются сведения по следующим вопросам:

- Модели и производители совместимых цифровых аудиопроигрывателей

- Модели и производители совместимых сотовых телефонов и часто задаваемые вопросы о функции Bluetooth

Примечания относительно безопасности

• Соблюдайте местные правила дорожного движения, законы и нормативные акты.
• При вождении автомобиля

– Не смотрите видео и не управляйте этим устройством, поскольку это отвлекает внимание и может быть причиной несчастного случая. Для просмотра видео или управления устройством следует припарковаться в безопасном месте.

– Не используйте функцию настройки или какую-либо другую функцию, которая может отвлечь внимание от дороги.
– Перед тем как ехать задним ходом, для обеспечения безопасности обязательно посмотрите назад и оцените окружающую обстановку даже при наличии подключенной камеры заднего вида. Не следует полностью полагаться на камеру заднего вида.

- При эксплуатации

– Не вставляйте пальцы и посторонние предметы в корпус устройства при его работе, это может привести к травме или повреждению устройства.
– Храните детали небольшого размера в недоступном для детей месте.
– Обязательно закрепляйте пристяжные ремни для предотвращения травмы в случае непредвиденного перемещения автомобиля.

Предотвращение несчастного случая

Изображение появляется только после парковки автомобиля и включения стояночного тормоза.

Если автомобиль начинает движение во время воспроизведения видео, изображение автоматически переключастся на фоновый экран после отображения приведенного ниже предупреждения.

"Видео заблокир.для безопасности."

Во время движения автомобиля активен монитор, подключенный к REAR VIDEO OUT.

Изображение на дисплее переключается на фоновый экран, но аудиоисточник может прослушиваться.

Во время вождения автомобиля не выполняйте настройку устройства и не смотрите на монитор.

Примечания относительно установки

• Рекомендуется, чтобы установка этого устройства выполнялась квалифицированным техническим или обслуживающим персоналом.
  – Если пытаетесь установить это устройство самостоятельно, для правильного выполнения установки см. прилагаемые руководства по установке/подключению.
  – Неправильная установка может вызвать разрядку аккумулятора или короткое замыкание.
• Если устройство неправильно работает, сначала проверьте соединения, сверяясь с информацией в прилагаемом руководстве по установке/подключению. Если все соединения выполнены правильно, проверьте предохранитель.
• Защищайте поверхность устройства от повреждения.

– Не подвергайте поверхность устройства воздействию химических реактивов, таких как инсектициды, спрей для волос, средства против насекомых и т.п.

– Не допускайте контакта с устройством предметов из резины и пластика в течение длительного времени. В противном случае могут возникнуть дефекты в отделке устройства или деформация.

• При установке следует надежно закрепить устройство.
• Во время установки обязательно выключите зажигание. Установка устройства при включенном зажигании может привести к разрядке аккумулятора или короткому замыканию.
• Во время установки соблюдайте осторожность, чтобы используя дрель, не повредить каких-либо деталей автомобиля, таких как трубопроводы, шланги, бензобак или электропроводку, поскольку это может привести к возгоранию или несчастному случаю.

Авторские права

При работе данного устройства применяется технология по защите авторских прав, защищенная патентами США и другими правами на интеллектуальную собственность. Данная технология по защите авторских прав должна использоваться только с разрешения корпорации Macrovision; она предназначена только для домашнего и другого ограниченного просмотра, если нет специального разрешения корпорации Macrovision. Инженерный анализ и разборка запрещены.

Изготовлено по лицензии компании Dolby Laboratories.

"Долби" и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.

Microsoft, Windows, Windows Vista и Windows Media и логотипы являются товарными знаками или

зарегистрированными товарными знаками компании Microsoft Corporation в США и других странах.

“DVD VIDEO”, “DVD-R”, “DVD-RW”, “DVD+R” и “DVD+RW” являются товарными знаками.

DivX ^® , DivX Certified ^® и соответствующие логотипы являются зарегистрированными товарными знаками компании DivX, Inc.

Словесный знак и логотицы Bluetooth принадлежат компании Bluetooth SIG, Inc. и используются компанией Sony Corporation по лицензии. Другие товарные знаки и торговые названия являются товарными знаками и торговыми названиями их соответствующих владельцев.

ZAPPIN является товарным знаком компании Sony Corporation.

12 TONE ANALYSIS и соответствующий логотип являются товарными знаками компании Sony Corporation.

"WALKMAN" и логотип "WALKMAN" являются зарегистрированными товарными знаками компании Sony Corporation.

SensMe и логотип SensMe являются товарными знаками или зарегистрированными

товарными знаками компании Sony Ericsson Mobile Communications AB.

Технология распознавания музыки и соответствующие данные предоставлены Gracenote®. Gracenote – это промышленный стандарт в технологии распознавания музыки и предоставлении соответствующего содержимого. Дополнительную информацию вы найдете по адресу: www.gracenote.com

Компакт-диски и музыкальные данные от Gracenote, Inc., © 2000-2010 Gracenote. Gracenote Software © 2000-2010 Gracenote. Этот продукт и сервис защищены несколькими патентами Gracenote. Неполный список соответствующих патентов Gracenote см. на веб-сайте Gracenote.

Gracenote, CDDB, MusicID, MediaVOCS, эмблема и логотип Gracenote, а также эмблема "Powered by Gracenote" — товарные знаки или зарегистрированные товарные знаки Gracenote в США и других странах.

В данном устройстве используются данные шрифтов, предоставленные по лицензии компании Sony компанией Monotype Imaging Inc. или ее филиалами.

iPod является товарным знаком компании Apple Inc., зарегистрированным в США и других странах.

iPhone является товарным знаком компании Apple Inc.

Apple, Macintosh и iTunes являются товарными знаками компании Apple Inc., зарегистрированным в США и других странах.

ДАННЫЙ ПРОДУКТ ЛИЦЕНЗИРОВАН В РАМКАХ ЛИЦЕНЗИИ MPEG-4 VISUAL РАТЕНТ PORTFOLIO ДЛЯ ИСПОЛЬЗОВАНИЯ ПОТРЕБИТЕЛЕМ В ЛИЧНЫХ И НЕКОММЕРЧЕСКИХ ЦЕЛЯХ ДЛЯ ДЕКОДИРОВАНИЯ ВИДЕОДАННЫХ MPEG-4, КОДИРОВАНИЕ КОТОРЫХ БЫЛО ОСУЩЕСТВЛЕНО УПОМЯНУТЫМ ПОТРЕБИТЕЛЕМ В ЛИЧНЫХ И НЕКОММЕРЧЕСКИХ ЦЕЛЯХ, И/ИЛИ ВИДЕОДАННЫХ, ПОЛУЧЕННЫХ ОТ ПОСТАВЩИКА ВИДЕОДАННЫХ, ОБЛАДАЮЩЕГО ПРАВОМ РАСПРОСТРАНЕНИЯ ВИДЕО В ФОРМАТЕ MPEG-4 В РАМКАХ ЛИЦЕНЗИОННОГО СОГЛАШЕНИЯ MPEG LA. ЛИЦЕНЗИЯ НЕ ПРЕДОСТАВЛЯЕТСЯ И НЕ РАСПРОСТРАНЯЕТСЯ НА ИСПОЛЬЗОВАНИЕ ПРОДУКТА В ЛЮБЫХ ДРУГИХ ЦЕЛЯХ. ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ, ВКЛЮЧАЯ СВЕДЕНИЯ ОБ ИСПОЛЬЗОВАНИИ В ЦЕЛЯХ ПРОДВИЖЕНИЯ ПРОДУКЦИИ, О ВНУТРЕННЕМ И КОММЕРЧЕСКОМ ПОЛЬЗОВАНИИ, МОЖНО ПОЛУЧИТЬ НА САЙТЕ MPEG LA, LLC. СМ. HTTP://WWW.MPEGLA.COM

Примечания относительно Bluetooth

Предупреждение

НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОРПОРАЦИЯ СОНУ НЕ БУДЕТ НЕСТИ ОТВЕТСТВЕННОСТИ ЗА ПОБОЧНЫЕ, НЕПРЯМЫЕ И КОСВЕННЫЕ ИЛИ ДРУГИЕ УБЫТКИ, ВКЛЮЧАЯ, КРОМЕ ПРОЧЕГО, ПОТЕРЮ ПРИБЫЛЕЙ, ПОТЕРЮ ДОХОДА, ПОТЕРЮ ДАННЫХ, НЕВОЗМОЖНОСТЬ ИСПОЛЬЗОВАНИЯ ПРОДУКТА ИЛИ КАКОГО-ЛИБО СВЯЗАННОГО ОБОРУДОВАНИЯ, ПРОСТОЙ И ПОТЕРЮ ВРЕМЕНИ ПОКУПАТЕЛЕМ, СВЯЗАННЫЕ С ИЛИ ВОЗНИКАЮЩИЕ ВСЛЕДСТВИЕ ИСПОЛЬЗОВАНИЯ ДАННОГО ПРОДУКТА, ОТНОСЯЩЕГОСЯ К НЕМУ АППАРАТНОГО И/ИЛИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ.

ВАЖНОЕ ЗАМЕЧАНИЕ!

Безопасное и эффективное использование

Изменения или модификации данного устройства, не подтвержденные непосредственно корпорацией Sony, могут привести к аннулированию права на эксплуатацию данного оборудования. Прежде чем приступить к использованию данного продукта, ознакомьтесь с исключениями, налагаемыми национальными требованиями или ограничениями на использование Bluetooth-устройств.

Управление автомобилем

Ознакомьтесь с законами и правилами, регулирующими использование мобильных телефонов и устройств с громкой связью на территории тех регионов, где управляете автомобилем. Никогда не отвлекайте внимание от управления автомобилем и всегда съезжайте на обочину и припарковывайтесь, прежде чем позвонить по телефону или ответить на вызов, если ситуация на дороге этого требует.

Подключение к другим устройствам

При подключении к другому устройству прочтите прилагаемое к нему руководство пользователя, чтобы ознакомиться с подробными инструкциями по безопасности.

Воздействие радиочастот

РЧ-сигналы могут оказывать влияние на неправильно установленное или недостаточно экранированное оборудование электронных систем автомобилей, например, электронных систем впрыска топлива, антиблокировочных тормозных систем, электронных систем поддержания заданной скорости или систем управления подушками безопасности. Для установки или технического обслуживания данного устройства обратитесь к производителю автомобиля или его представителю. Неправильная установка или неквалифицированное техническое обслуживание могут стать причиной возникновения опасной ситуации и аннулирования гарантии на данное устройство. Выясните у производителя автомобиля, может ли использование сотового телефона в салоне автомобиля привести к неисправности электронной системы. Необходимо регулярно проверять правильность крепления и функционирования всех беспроводных устройств в автомобиле.

Экстренные вызовы

Это автомобильное устройство Bluetooth с громкой связью и подключенное нему электронное устройство работают с использованием радиосигналов, сотовых и наземных сетей связи, а также с применением программируемых пользователем функций, которые не гарантируют возможность подключения при любых условиях.

Поэтому для установки связи в важных случаях (например, требующих экстренной медицинской помощи) не следует полагаться только на какое-то одно электронное устройство.

Помните, что для выполнения или приема вызова устройство с громкой связью и подключенное к нему электронное устройство должны находиться в пределах зоны покрытия, в которой обеспечивается достаточная мощность сигнала сотовой связи.

Выполнение экстренных вызовов может оказаться невозможным в некоторых сетях сотовой связи или если определенные сетевые службы и/или функции телефона в данный момент используются.

Обратитесь по этим вопросам к местному поставщику услуг.

Воспроизводимые диски и символы, используемые в данном руководстве

На этом аппарате можно воспроизводить различные видео- и аудиодиски.

В следующей таблице приведены сведения о том, какие диски поддерживаются данным устройством, а также какие функции доступны для разных типов дисков.

	Обозначение типа диска в руководстве	Формат диска
VIDEO	DVD	DVD VIDEO
		DVD-R*1 / DVD-R DL*1 / DVD-RW*1 (Режим видео/режим VR)
		DVD+R*1 / DVD+R DL*1 / DVD+RW*1
	VCD	Video CD (Версии 1.0/1.1/2.0)
АУДИО	CD	Аудио компакт-диск
		CD-ROM*2 / CD-R*2 / CD-RW*2

*1 На дисках могут также содержаться аудиофайлы.
*2 На дисках могут также содержаться видеофайлы и файлы изображений.

Примечание

В данном руководстве термин "DVD" используется как общее наименование для дисков DVD VIDEO, DVD-R/DVD-RW и DVD+R/DVD+RW.

В следующей таблице приведены поддерживаемые форматы сжатия и соответствующие им типы файлов.

Доступные функции различаются в зависимости от формата и независимо от типа диска. Следующие обозначения форматов расположены рядом с описанием функций, доступных для данного формата.

Обозначение формата в руководстве Тип файла
MP3	Аудиофайл MP 3
WMA	Аудиофайл WMA
AAC	Аудиофайл AAC
JPEG	Файл изображения JPEG
DivX	Видеофайл DivX®
MPEG-4	Видеофайл MPEG-4

Совет

Для получения дополнительных сведений о форматах сжатия см. стр. 75.

Примечание

На данном устройстве могут не воспроизводиться даже совместимые диски. Это зависит от условий записи.

Расположение органов управления и их функции

Основное устройство

Подробную информацию см. на указанных страницах.

1 Слот для дисков (расположен под передней панелью) стр. 19
2 Кнопки VOL (громкость) -/+
③Датчик пульта дистанционного управления
4 Окно дисплея/сенсорный экран
5 Кнопка сброса стр. 16
6 (Bluetooth) индикатор сигнала стр. 41

7 Кнопка ТОР

Открытие главного меню.

8 Кнопка SOURCE/OFF

Нажмите для включения питания/ смены источника: "Тюнер" (радиоприемник), "Диск," "AUX" (дополнительное устройство), "USB/ iPod", "ВТ аудио" (аудиоустройство Bluetooth). Нажимайте в течение 1 секунды для выключения питания. Нажимайте более 2 секунд для полного выключения.

9 Кнопка ▲ (открытие/закрытие)

стр. 19

*На кнопке VOL + имеется тактильная точка.

Отображаемые экраны

Если не выбран источник:

Главное меню:

Список источников:

1 Кнопка "Спис.источ."

Открытие списка источников.

② Кнопка "Вверх"

Открытие главного меню.

3 Отображение часов стр. 66, 70

4 Кнопка × (закрытие)

Закрытие меню.

5 Кнопка "ATT" (приглушение)*

Приглушение звука. Для отмены приглушения звука нажмите кнопку еще раз.

6 Кнопка (настройка)

Открытие меню настройки.

7 Кнопка "M.OFF" (выключение монитора)

Выключение монитора и подсветки кнопок. Нажмите любое место на дисплее, чтобы снова его включить.

8 Кнопка "Источник AV"

Открытие списка источников.

9 Кнопка "Телефон ВТ"

Переход в режим телефона Bluetooth.

10 Кнопки выбора источника

Для смены источника: “Тюнер” (радиоприемник), “Диск”, “AUX” (дополнительное устройство), “USB/ iPod”, “SensMe™”, “ВТ аудио” (аудиоустройство Bluetooth).

*Появляются только когда выбирается источник.

Пульт дистанционного управления RM-X170

• Пульт дистанционного управления в основном может применяться для упрощения управления функциями воспроизведения аудио. Для работы с меню используйте сенсорный экран.
• Подробную информацию см. на указанных страницах.
• Удалите изоляционную пленку перед использованием (стр. 16).

1 Кнопка OFF

Нажмите для выключения/остановки источника. Нажмите и удерживайте для полного выключения.

2 Кнопка MONITOR OFF

Выключение монитора и подсветки кнопок. Нажмите еще раз, чтобы снова включить.

3 Кнопка POSITION

Переключение положения прослушивания (“Передний L”/ “Передний R”/“Передний”/“Все”/ “Пользоват.”/“ВЫКЛ”).

4 Кнопка 📍 (возврат)

Возврат к предыдущему экрану дисплея; возврат к меню на диске VCD*1.

5 Кнопка EQ (эквалайзер)

Выбор кривой эквалайзера из 7 музыкальных типов ("Xplod"/"Вокал"/ "Эдж"/"Круиз"/"Простр."/ "Притяжение"/"Польз."/"ВЫКЛ").

6Номерные кнопки стр. 29

Радиоприемник:

Нажмите для приема хранящихся в памяти радиостанций.

Нажмите и удерживайте для сохранения радиостанций.

Диск/USB:

Поиск главы/раздела/дорожки.

7 Кнопка CLEAR

Удаление введенного числа.

8 Кнопка АТТ (приглушение)

Приглушение звука. Чтобы отменить приглушение звука, нажмите кнопку еще раз.

⑨ Кнопка ▶II (воспроизведение/пауза)

10 Кнопки ◀◀◀◀/▶▶▶▶

Радиоприемник:

Нажмите для автоматической настройки на станции.

Нажмите и удерживайте нажатой для поиска станции вручную.

Диск\*2/USB:

Нажмите для пропуска раздела/ композиции/сцены/файла.

Нажмите и кратковременно удерживайте для перемещения видео вперед/назад.

Нажмите и удерживайте нажатой для перемещения композиции вперед/назад.

Аудиоустройство Bluetooth\*3:

Нажмите для пропуска композиции.

Нажмите и удерживайте нажатой для перемещения композиции вперед/назад.

11 Кнопки настройки

воспроизведения диска DVD

AUDIO :

Изменение языка/формата звука.

(Смена аудиоканала для форматов VCD/CD/MP3/WMA/AAC/MPEG-4.)

SUBTITLE :

Изменение языка субтитров.

ANGLE :

Изменение ракурса для просмотра.

TOP MENU :

Открытие главного меню на диске DVD.

MENU :

Открытие меню на диске.

12 Кнопка ZAP

Переход в режим ZAPPIN™.

13 Кнопки ←/↑/↓/→ (курсор)/ENTER стр. 19

Управление меню на диске DVD.

14 Кнопка SRC (источник)

Включение/смена источника: “Тюнер” (радиоприемник), “Диск”, “AUX” (дополнительное устройство), “USB/iPod”, “ВТ аудио” (аудиоустройство Bluetooth).

15 Кнопка MODE

Нажмите для выбора радиодиапазона (FM/MW/LW)/выбора дополнительного устройства (AUX1/AUX2)* 4.

16 Кнопки VOL (громкость) +/-

*1 При воспроизведении с включенной функцией PBC.

*2 Набор операций зависит от типа диска (стр. 21).

*3 Набор операций зависит от подключенного устройства Bluetooth.

*4 Когда применяются два дополнительных устройства.

Примечание

Если устройство выключено и дисплей погас, то управление с помощью пульта дистанционного управления будет невозможно, пока на основном устройстве не будет нажата кнопка SOURCE/OFF или вставлен диск для его включения.

Начало работы

Сброс параметров устройства

Перед первым включением устройства или после замены автомобильного аккумулятора, а также после изменения схемы подключения следует сбросить параметры устройства. Нажмите кнопку сброса (стр. 12) с помощью заостренного предмета, например шариковой ручки.

Примечание

При нажатии кнопки сброса выполняется стирание установок времени и некоторых других занесенных в память параметров.

Выполнение начальной установки

После сброса установок появляется экран для начальной установки параметров.

1 Нажмите поле "Сабвуфер", чтобы установить статус подключения сабвуфера.

Установите значение “ВКЛ”, если сабвуфер подключен, или значение “ВЫКЛ”, если не подключен.

2 Нажмите поле "Позиц.прослуш." для установки положения прослушивания.

Выберите параметр “Перед.L”, если положение прослушивания находится впереди слева, или выберите параметр “Перед.R”, если оно находится впереди справа.

3 Нажмите поле "Языки" для задания языка пользовательского интерфейса.

Нажимайте повторно, пока не появится нужный язык (English/Espaol/Rусский).

4 Нажмите "ОК".

Настройка завершена.

Эта настройка может быть выполнена в дальнейшем в меню настройки.

• Подробнее об установке статуса подключения сабвуфера см. стр. 64.
• Подробнее о настройке параметров положения прослушивания см. в разделе “Оптимизация звучания для положения прослушивания — интеллектуальное согласование времени” на стр. 55.
• Подробнее о настройке языка пользовательского интерфейса см. стр. 62.

Подготовка пульта дистанционного управления

Перед первым использованием пульта дистанционного управления удалите изоляционную пленку.

Прослушивание радиопередач

1 Нажмите "Спис.источ.", затем нажмите "Тюнер".

В главном меню нажмите "Источник AV", затем нажмите "Тюнер".

Появляется экран приема радиопередач.

2 Нажмите "Полоса частот".

Отображается список диапазонов частот.

3 Нажмите нужный диапазон частот ("FM1", "FM2", "FM3", "MW" или "LW").

Нажмите "Полоса частот", чтобы закрыть список диапазонов частот.

4 Выполните настройку.

Автоматическая настройка

Нажмите ◀◀/▶▶.

Поиск остановится, когда устройство найдет радиостанцию. Повторяйте процедуру, пока не будет найдена нужная радиостанция.

Ручная настройка

Повторно нажимайте кнопку ◀◀/▶▶, пока радиоприемник не настроится на прием нужной частоты.

Для непрерывного пропуска частот нажмите и удерживайте кнопку ◀◀/▶▶.

Элементы управления приемом

Нажмите экран, если не отображаются элементы управления приемом.

No Элемент меню Нажмите, чтобы
1 “Спис.источ.”	открыть список источников. (стр. 13)
2“ATT” приглушить звук. Для отмены приглушения звука нажмите кнопку еще раз.
3“TA” установить TA в RDS. (стр. 24)
4“AF” установить AF в RDS. (стр. 24)
5 “Вверх”	открыть главное меню. (стр. 13)
6◀◀/▶▶ выполнить настройку вручную.Нажмите и удерживайте для непрерывного пропуска частот.
7 |◀◀/▶▶|	выполнить настройку автоматически.
8 “Полоса частот”	открыть список диапазонов частот и выбрать диапазон.
9 “Меню приема”	открыть меню приема, содержащее следующие элементы.“Моно”: нажмите для активизации режима монофонического приема в случае неуверенного приема в FM-диапазоне. Для восстановления стереофонического приема выберите “ВЫКЛ”.“Local”: нажмите для настройки только на станции с сильным сигналом. Для настройки на обычные станции выберите “ВЫКЛ”.“Regional” (стр. 24)
10 “Список предуст.”	отобразить список сохраненных в памяти радиостанций или сохранить радиостанцию. (стр. 23)
11 “Список т. прогр.”	открыть список типов программ. (стр. 25)

Индикация во время приема

AЗначок текущего источника* 1
ВНомер диапазона частот, номер предустановки*2, частота*3/статус
©Уровень громкости* 4
DСтатус настройки (CSO, EQ7, RBE)

*1 Появляется только при отображении элементов управления.
*2 Появляется только при приеме сохраненной в памяти радиостанции.
*3 Во время приема станции с системой RDS появится название службы программы. Подробнее см. в разделе "RDS" на стр. 23.
*4 В случае активизации АТТ появляется индикация .

Воспроизведение дисков

В зависимости от типа диска некоторые операции могут отличаться или будут ограничены.

См. инструкцию, прилагаемую к диску.

1 Нажмите кнопку ▲ на основном устройстве.

Передняя панель автоматически открывается.

2 Вставьте диск (этикеткой вверх).

Передняя панель автоматически закрывается, затем начинается воспроизведение.

Если появляется меню DVD

Нажмите элемент прямо в меню DVD.

Также можно использовать панель управления меню, нажав экран в области, не совпадающей с областью элементов меню. С помощью кнопок ◀/▲/▼/► переместите курсор, затем нажмите “Enter” для подтверждения выбора.

Если при нажатии экрана не отображается панель управления меню, используйте пульт дистанционного управления.

О меню DVD

Диск DVD разделен на несколько частей, составляющих фрагменты изображений или музыки. Эти части называются "главами". При воспроизведении диска DVD, содержащего несколько глав, можно выбрать нужную главу с помощью главного меню диска DVD. Если на диске DVD можно выбирать элементы, такие как язык субтитров и звука, эти элементы можно выбрать с помощью меню диска DVD.

Если диск содержит файлы JPEG

Автоматически начинается слайд-шоу.

Остановка воспроизведения

Нажимайте кнопку SOURCE/OFF в течение 1 секунды.

Примечание

Диски в формате DTS не поддерживаются. При выборе формата DTS звук не воспроизводится.

Извлечение диска

1 Нажмите кнопку ▲ на основном устройстве.

Автоматически открывается передняя панель, затем извлекается диск.

2 Нажмите кнопку ▲ на основном устройстве, чтобы закрыть переднюю панель.

Примечание

Передняя панель автоматически закрывается после предупредительного звукового сигнала.

Элементы управления воспроизведением

Нажмите экран, если не отображаются элементы управления воспроизведением.

Общие для всех дисков/форматов
