Тип продукта	Автомобильный динамик
Модель	Machete MPT-17N
Бренд	Deaf Bonce
Размер	6.5 дюйма (17 см)
Тип динамика	Коаксиальный / 2-полосный
Импеданс	4 Ом
Номинальная мощность (RMS)	100 Вт
Пиковая мощность	200 Вт
Частотный диапазон	50 Гц – 20 кГц
Чувствительность	90 дБ @ 1 Вт/1 м
Глубина установки	60 мм
Диаметр посадочного отверстия	148 мм
Материал диффузора	Полипропилен (ПП) с резиновым подвесом
Тип твитера	Пьезо или шелковый купол (предположительно)
Диаметр звуковой катушки	25 мм (1 дюйм)
Тип магнита	Феррит
Вес	Прибл. 0,8 кг на динамик
Водостойкость	Не указана (вероятно, отсутствует)
Комплектация	Крепежные винты, решетка и проводка
Гарантия	Ограниченная гарантия 1 год
Рекомендуемое использование	Фронтальное/тыловое заполнение в автомобильной аудиосистеме

Часто задаваемые вопросы - Machete MPT-17N Deaf Bonce

Какой размер динамика Deaf Bonce Machete MPT-17N?

Динамик имеет размер 6,5 дюйма (17 см), что является стандартным размером для автомобильных аудиосистем.

Какова мощность этого динамика?

Он выдерживает 100 Вт RMS и 200 Вт пиковой мощности.

Machete MPT-17N — это коаксиальный или компонентный динамик?

Это коаксиальный (2-полосный) динамик, то есть твитер установлен поверх вуфера для удобства установки.

Каков импеданс динамика?

Импеданс составляет 4 Ом, что совместимо с большинством автомобильных усилителей.

Каков диапазон частот?

Частотный диапазон — 50 Гц – 20 кГц, охватывает басы и высокие частоты.

Какова чувствительность этого динамика?

Чувствительность составляет 90 дБ @ 1 Вт/1 м, что означает приличную громкость при низкой мощности.

Каковы установочные размеры?

Глубина установки составляет около 60 мм, а диаметр выреза — 148 мм.

Входят ли в комплект аксессуары?

Да, в комплекте крепежные винты, решетка и проводка.

Можно ли использовать этот динамик в морских условиях?

Он не сертифицирован для морского использования, поэтому избегайте длительного воздействия влаги.

Какой тип аудио лучше всего подходит для этого динамика?

Он хорошо подходит для полнодиапазонной музыки в автомобильных аудиосистемах, особенно для фронтального или тылового заполнения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Machete MPT-17N Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

HF SPEAKERS

1. Введение
2. Меры предосторожности
3. Способы подключения
4. Рекомендуемые настройки усилителя, фильтрация
5. Технические характеристики
6. Размеры
7. Комплектация
8. Информация по гарантийному и сервисному обслуживанию
9. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

GLOBAL SPONSOR

Благодарим Вас за приобретение продукции Deaf Bonce серии Machete! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь, что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем. Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

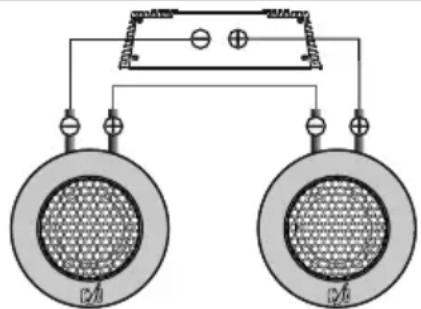

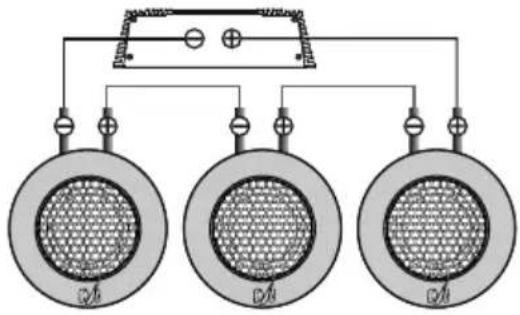

Последовательное соединение акустических систем (динамиков)

Звуковая катушка	Общий импеданс
4 Ом x 2 ВЧ	8 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 ВЧ	12 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 ВЧ	16 Ом

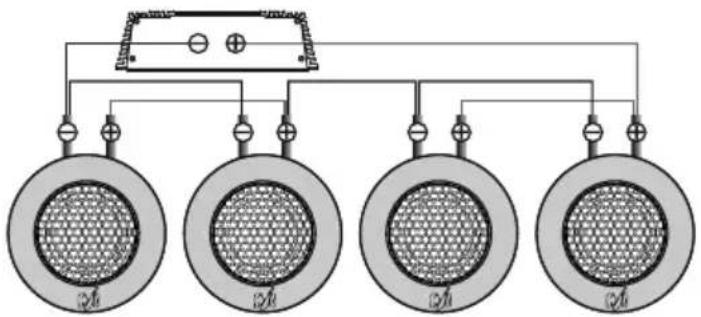

Параллельное соединение акустических систем (динамиков)

Звуковая катушка	Общий импеданс
4 Ом x 2 ВЧ	2 Ом

Звуковая катушка	Общий импеданс
4 Ом x 3 ВЧ	1.33 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 ВЧ	1 Ом

Звуковая катушка	Общий импеданс
4 Ом x 4 ВЧ	4 Ом

ВНИМАНИЕ! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

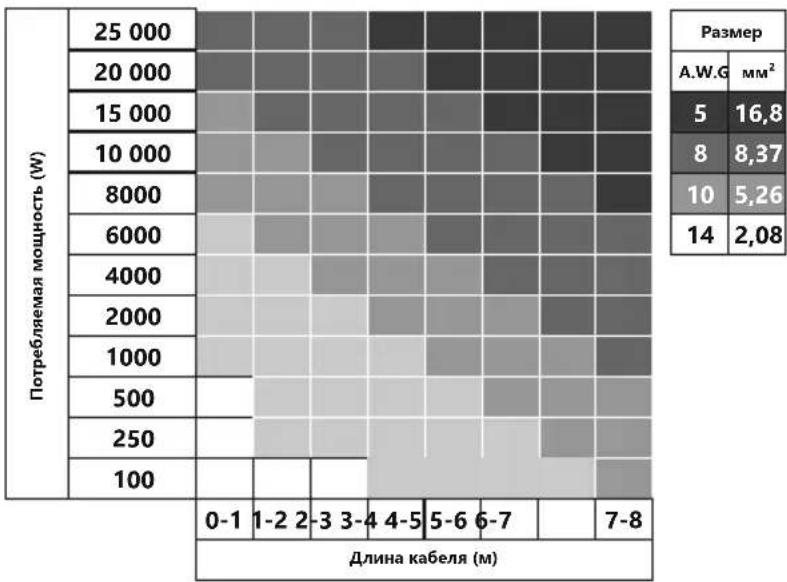

Выбор сечения акустических проводов

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

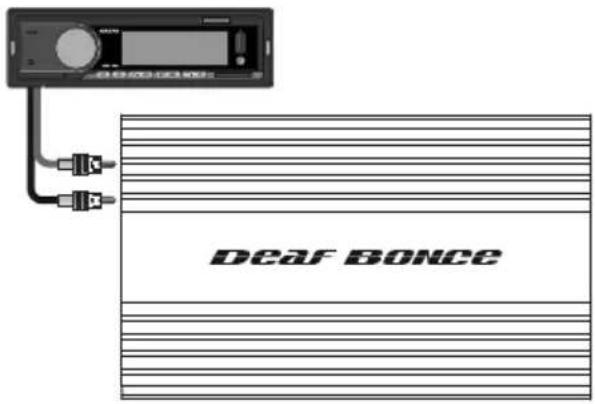

От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%

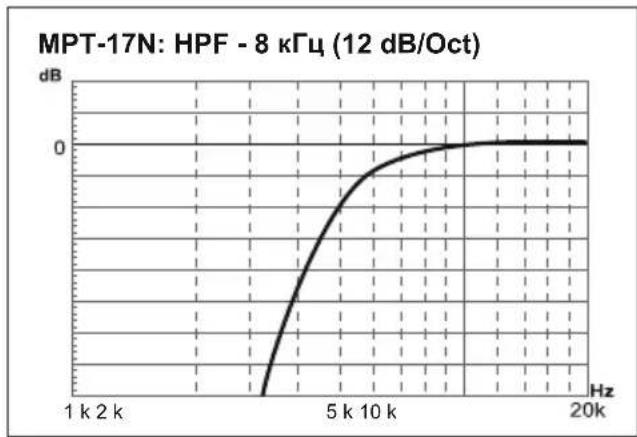

Рекомендуемые настройки фильтров:

Фильтр высоких частот HPF (Фильтр, который обрезает все частоты ниже частоты установки фильтра) - 8 кГц (12 дБ/Окт)

Рекомендуемые усилители: MMA-270D, MMA-2200D, MA-94, MA-150.4, MA-80.4, MA-50.4, AAK-201.4D.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	MPT-17N
Размер (дюймы/мм)	1.83/46.5 - 2.16/54.8
Материал диффузора (мембраны)	Шелк
Материал корпуса	Пластик
Материал магнита	Неодим
Мощность RMS (Вт)	25
Мощность MAX (Вт)	50
Размер звуковой катушки (дюймы/мм)	1 / 25.4
Материал намотки катушки	Алюминий
Диапазон частот (Гц)	2 000 - 20 000
Impedance (Ом)	4
SPL (дБ)	95

Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.

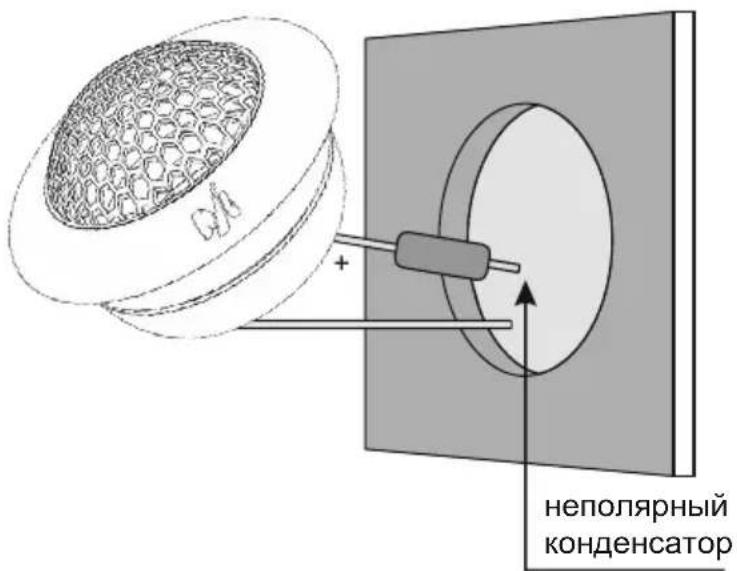

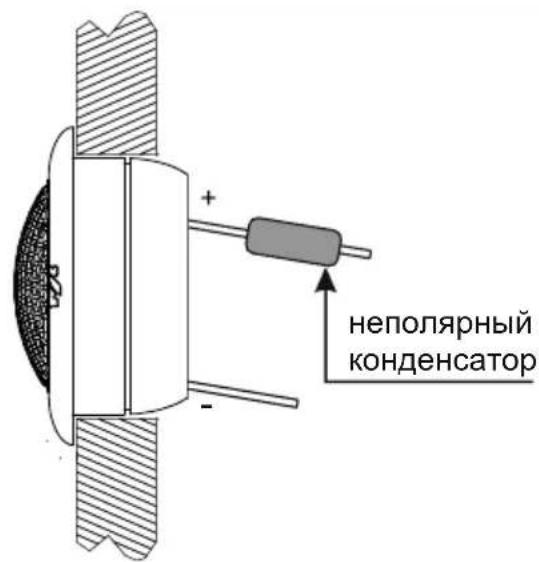

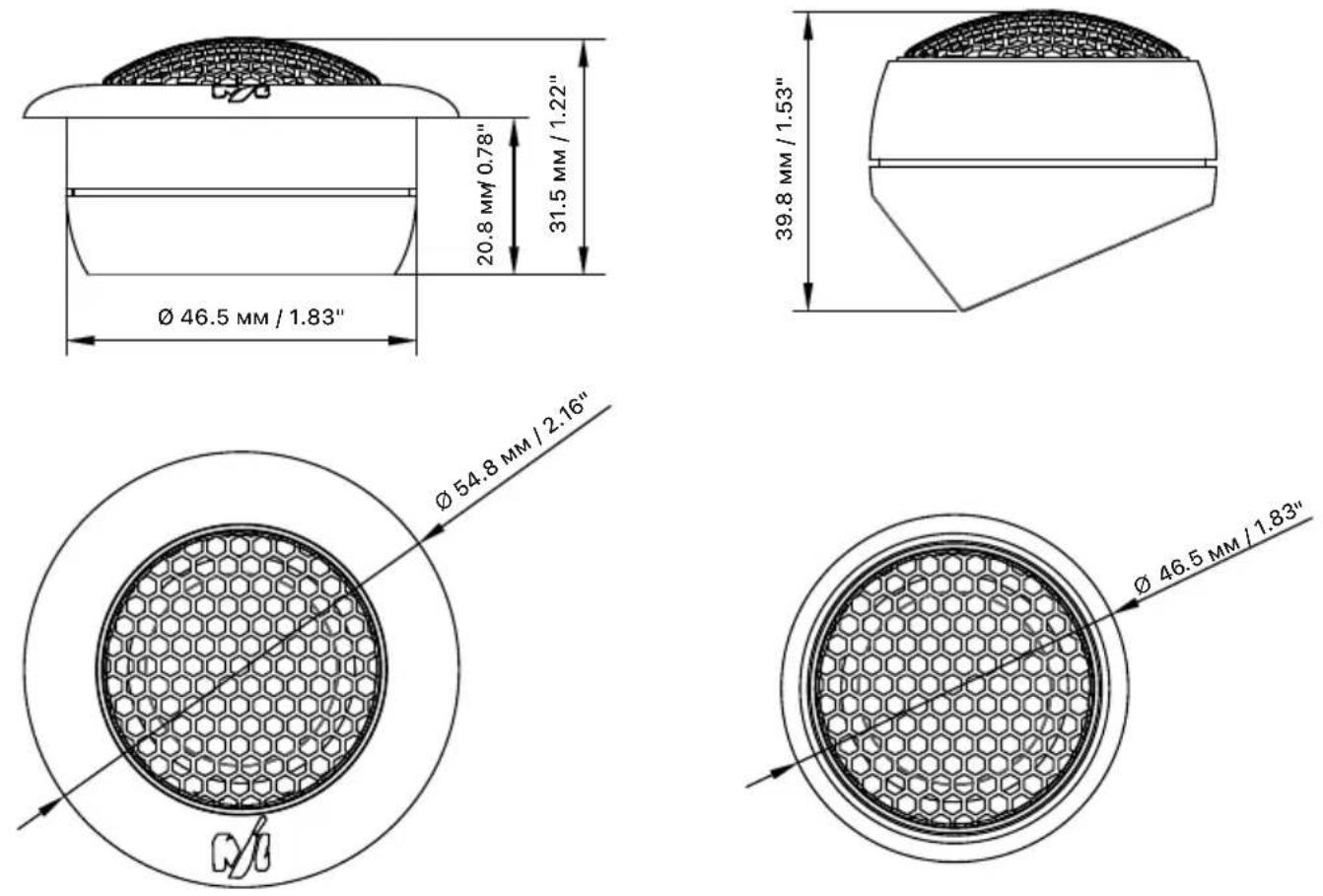

Монтаж

7. КОМПЛЕКТАЦИЯ

1. ВЧ-Динамик - 2 шт.
2. Монтажный комплект- 2 шт.
3. Инструкция пользователя - 1 шт.
4. Гарантийный талон - 1 шт.

8. И НФО РМА ЦИЯ П О ГАР АНТ ИЙН ОМУ И С ЕРВ ИСН ОМУ О БСЛ УЖИ ВАН ИЮ

RU

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

9. ИНФОРМА Ц ИЯ ОБ УТ И ЛИЗА Ц ИИ ЭЛЕ К ТРОН Н ОГО И ЭЛ Е КТРИ Ч ЕСКО Г О ОБОР У ДОВА Н ИЯ (ДЛ Я Е ВРОП Е ЙСКИ Х С ТРАН, В КО Т ОРЫХ О Р ГАНИ З ОВАН Р А ЗДЕЛЬ НЫЙ СБ О Р ОТХО Д ОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.

Производитель: Ningbo Sound Solution I&E Trading Co., Ltd Произведено в Китае
