РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-DVB01T2 HYUNDAI

МУЛЬТИМЕДИЙНЫЙ ПЛЕЕР С DVB-T2 ПРИЕМНИКОМ

Table of contents

Dear customer!

1. Antenna input
2. RF LOOP output
3. HDMI output
4. Coaxial output
5. Stereo audio output
6. Composite (CVBS) video output
7. Component video output
8. Power cable

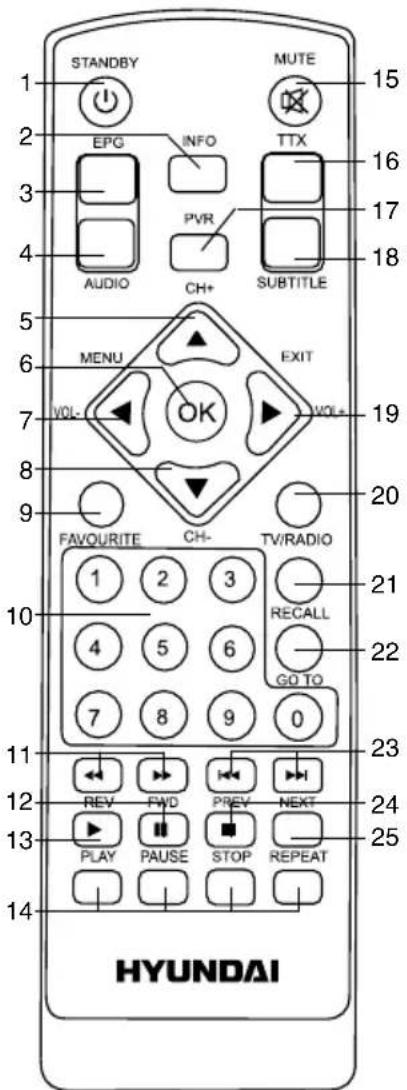

Remote controller

1. STANDBY button
2. INFO button
3. EPG button
4. AUDIO button
5. CH+ button/UP cursor button
6. OK button
7. VOL- button/LEFT cursor button
8. CH- button/DOWN cursor button
9. FAVOURITE button
10. Number buttons

11. REV/FWD buttons

12. PAUSE button

13. PLAY button
14. Red/Green/Yellow/Cyan buttons
15. MUTE button
16. TTX button
17. PVR button
18. SUBTITLE button
19. VOL+ button/RIGHT cursor buttons
20. TV/RADIO button
21. RECALL button
22. GOTO button
23. PREV/NEXT buttons
24. STOP button
25. REPEAT button

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться приобретенным устройством, рекомендуется тщательно изучить настоящее руководство перед подключением и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Содержание 15

Перед началом эксплуатации ..... 16

Меры предосторожности 16

Управление устройством 18

Элементы управления 18

Передняя панель 18

Задняя панель 18

Пульт дистанционного управления..... 19

Замена батарей 19

Общие операции 20

Экранное меню 21

Программа 21

Видео 22

Поиск каналов 22

Время 23

Опции 23

Система 23

USB 24

Информация по USB 24

Запись по таймеру 24

Отложенный просмотр 25

Общая информация 26

Устранение неисправностей 26

Комплект поставки 26

Поддерживаемые форматы 27

Технические характеристики 28

Меры предосторожности

• Чтобы предотвратить риск пожара или удара током, избегайте попадания в устройство воды и эксплуатации устройства в условиях высокой влажности.
• Выключайте устройство из розетки, если вы не собираетесь его использовать в течение долгого времени.
• Не ставьте посторонние предметы на корпус устройства.
• Поместите устройство в сухую и проветриваемую область. Исключайте соседство с нагревательными приборами, не подвергайте воздействию солнечного света, механической вибрации, влажности и пыльной среды.
• Допустимо использование небольшого количества нейтрального моющего средства для чистки устройства.
• Никогда не используйте абразивные материалы или органические соединения (алкоголь, бензин и т.д.) для чистки устройства.
• Для ремонта и технического обслуживания обращайтесь только в уполномоченные сервисные центры.
  • Перед тем как подключить устройство к сети питания, пожалуйста, убедитесь, что сетевой кабель можно будет легко отключить в любой момент.
• Отключайте устройство от сети электропитания и от кабеля телевизионной антенны, если не собираетесь пользоваться им длительное время, или перед грозой. Не прикасаться во время грозы к устройству, сетевому шнуру или кабелю антенны!
  • Перед тем как включить устройство, пожалуйста, убедитесь в надежности его подключения к сети питания и другим устройствам.
• Данное устройство может не принимать телевизионный сигнал во время движения в транспортном средстве.
• После длительного пребывания на холоде перед включением необходимо

выдержать прибор в течение 1 часа при комнатной температуре.

Перед использованием устройства внимательно ознакомьтесь с руководством. После прочтения сохраните его для использования в будущем. При необходимости свяжитесь с вашим местным дилером для проведения сервисного обслуживания.

Все иллюстрации, приведенные в настоящем руководстве, являются схематическими изображениями, которые могут отличаться от реальных объектов.

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Подключение

Разъем для антенны

- Подсоедините внешнюю DVB-T антенну (кабель) к разъему для антенны RF IN.

Сигнал в коллективной кабельной антенне может не содержать DVB-T/T2-сигнала в связи с изменением несущей частоты оператором кабельной сети.

Разъем RF LOOP

- Подсоедините выходной разъем RF LOOP к антенному входу телевизора с помощью специального переходника (не входит в комплект) для подачи аналогового ТВ-сигнала.

HDMI-выход

- Если телевизор видеосигнала имеет HDMI-выход, подключите его к HDMI-выходу данного устройства, используя специальный HDMI-кабель (не входит в комплект).

Коаксиальный выход

- Подсоедините коаксильный цифровой звуковой выход к входу усилителя для передачи аудиосигнала на усилитель с помощью специального коаксиального кабеля (не входит в комплект).

Стереоаудиовыход

- Подсоедините левый (белый) и правый (красный) разъемы стереоаудиовыхода к соответствующим аудиовходам телевизора с помощью входящего в комплект RCA-кабеля.

Композитный видеовыход (CVBS)

- Подсоедините желтый видеовыход к композитному видеовходу телевизора с помощью входящего в комплект RCA-кабеля для передачи композитного видеосигнала.

Компонентный видеовыход

- Подсоедините компонентный видеовы- ход к компонентному видеовходу телеви-

зора с помощью специального кабеля (не входит в комплект) для передачи компонентного видеосигнала.

Элементы управления

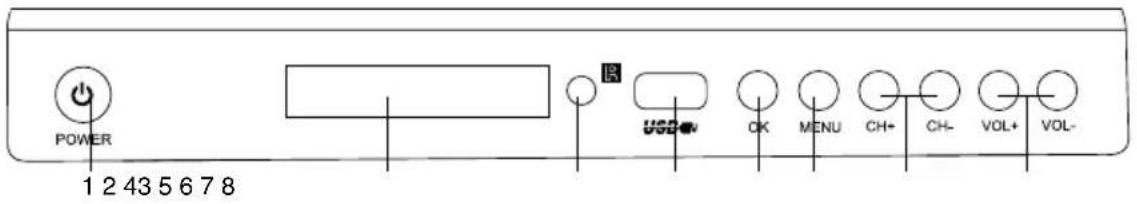

Передняя панель

1. Кнопка POWER
2. Дисплей
3. ИК-датчик ПДУ
4. USB-порт
5. Кнопка ОК
6. Кнопка MENU
7. Кнопки СН+/СН-
8. Кнопки VOL+/VOL-

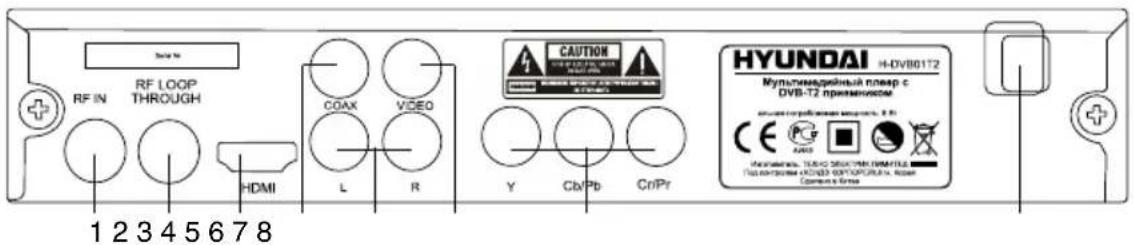

Задняя панель

1. Разъем для антенны
2. Разъем RF LOOP
3. HDMI-выход
4. Коаксиальный выход
5. Стереоаудиовыход
6. Композитный видеовыход (CVBS)
7. Компонентный видеовыход
8. Шнур питания

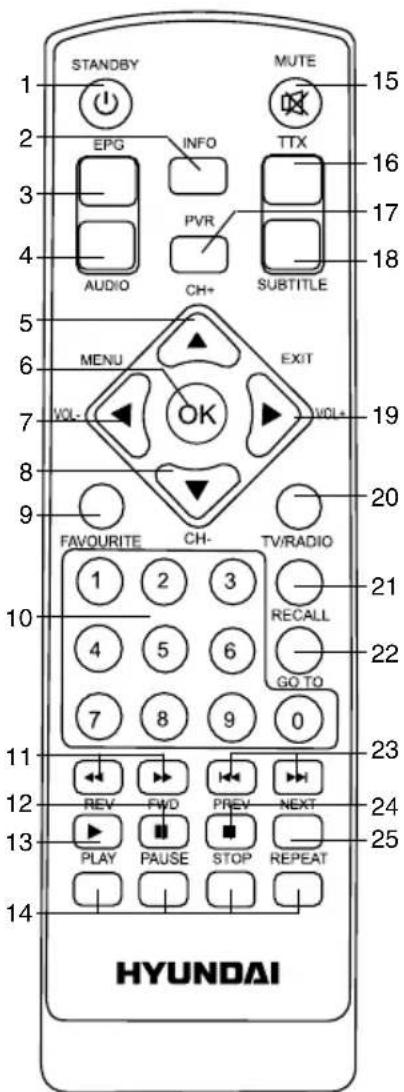

Пульт дистанционного управления

1. Кнопка STANDBY
2. Кнопка INFO
3. Кнопка EPG
4. Кнопка AUDIO
5. Кнопка СН+/кнопка курсора ВВЕРХ
6. Кнопка ОК
7. Кнопка VOL-/кнопка курсора ВЛЕВО
8. Кнопка СН-/кнопка курсора ВНИЗ
9. Кнопка FAVOURITE
10. Кнопки с цифрами
11. Кнопки REV/FWD
12. Кнопка STANDBY
13. Кнопка INFO
14. Кнопка EPG
15. Кнопка STANDBY
16. Кнопка INFO
17. Кнопка EPG
18. Кнопка AUDIO
19. Кнопка СН+/кнопка курсора ВВЕРХ
20. Кнопка ОК
21. Кнопка VOL-/кнопка курсора ВЛЕВО
22. Кнопка СН-/кнопка курсора ВНИЗ
23. Кнопка FAVOURITE

24. Кнопки с цифрами

25. Кнопка PAUSE

26. Кнопка PLAY
27. Красная/зеленая/желтая/синяя кнопки
28. Кнопка MUTE
29. Кнопка ТТХ
30. Кнопка PVR
31. Кнопки SUBTITLE
32. Кнопка VOL+/кнопка курсора ВПРАВО
33. Кнопка TV/RADIO
34. Кнопка RECALL
35. Кнопка GOTO
36. Кнопки PREV/NEXT
37. Кнопка STOP
38. Кнопка REPEAT

Установка батареек

1. Снимите крышку отсека для батареек на задней части ПДУ.
2. Поместите две батарейки AAA/1.5V в отсек для батареек с правильным соблюдением полярности.
3. Установите крышку отсека на место.
4. Мощность сигнала, необходимая для приемного датчика, обеспечивается на расстоянии до 8 метров и в пределах 30 градусов влево и вправо.
5. Не используйте одновременно новые и использованные батарейки или батарейки разных типов.

Общие операции

STANDBY

После подключения к сети электропитания устройство переходит в рабочий режим. Нажмите кнопку STANDBY, чтобы переключить устройство в спящий режим. Нажмите кнопку STANDBY на ПДУ или нажмите и удерживайте эту кнопку на панели, чтобы включить устройство из спящего режима.

INFO

При просмотре ТВ-канала нажимайте эту кнопку для отображения/скрытия страниц меню, содержащих различную информацию о текущем канале (частота, качество приема и др.).

EPG

Нажмите кнопку EPG для вызова меню электронного ТВ-гида (Electronic Program Guide), в котором отображается расписание программ на определенный период времени для каждого доступного канала. Используя данную функцию, можно легко найти интересующие вас передачи. С помощью кнопок курсора ВВЕРХ/ВНИЗ выберите нужную телепередачу. Нажмите кнопку ОК. На экране появится более подробная информация о телепередаче. Используйте кнопки курсора ВПРАВО/ВЛЕВО для переключения страниц интерактивной программы телепередач.

EPG-информация может не работать, если данную услугу не предоставляет оператор.

AUDIO

Нажмите кнопку AUDIO для выбора языка звуковой дорожки или аудиоканала, если такой выбор поддерживается текущим каналом.

CH+/CH-

Нажимайте эти кнопки для выбора предыдущего или следующего канала.

Кнопки курсора

Нажимайте эти кнопки для навигации по различным меню.

OK

Нажимайте эту кнопку для подтверждения выбора опции в меню.

VOL-/VOL+

Нажимайте эти кнопки для регулирования уровня громкости звука.

FAVOURITE

Нажмите эту кнопку для отображения списка избранных (любимых) программ. С помощью кнопок курсора ВПРАВО/ВЛЕВО выберите категорию программ; с помощью кнопок курсора ВВЕРХ/ВНИЗ выберите нужную программу и нажмите ОК для ее просмотра.

Кнопки с цифрами

Нажимайте кнопки с цифрами для ввода номера нужного канала или для ввода других комплексов цифр (например, паролей, времени воспроизведения и др.).

REV/FWD

При воспроизведении медиафайла нажимайте эти кнопки для ускоренного воспроизведения назад/вперед.

PAUSE

При воспроизведении медиафайла нажмите эту кнопку, чтобы установить воспроизведение на паузу.

PLAY

Нажмите эту кнопку для запуска воспроизведения медиафайла.

Красная/зеленая/желтая/синяя кнопки

Нажимайте цветные кнопки для выполнения различных операций в меню редактирования каналов, телетекста, записи.

MUTE

Нажимайте эту кнопку для включения/отключения звука.

TTX

Нажимайте эту кнопку, чтобы включить или отключить телетекст (телетекст поддерживается не всеми ТВ-каналами).

PVR

Когда к устройству подсоединен USB-накопитель, во время просмотра ТВ-канала нажмите кнопку PVR, чтобы начать запись видеоизображения с канала на USB. Для остановки записи нажмите кнопку STOP.

SUBTITLE

Нажмите эту кнопку для выбора языка субтитров, если такой выбор поддерживается текущим каналом.

TV/RADIO

Нажимайте эту кнопку для переключения между режимами ТВ и радио.

RECALL

Нажмите эту кнопку для выбора предыдущего просматриваемого канала.

GOTO

Во время воспроизведения аудио или видеофайла нажмите эту кнопку для вызова окна, в котором с помощью кнопок с цифрами можно ввести время файла, с которого будет начато его воспроизведение. После ввода времени нажмите кнопку ОК для подтверждения.

PREV/NEXT

При воспроизведении медиафайла нажимайте эти кнопки для выбора предыдущего/следующего файла.

STOP

При воспроизведении медиафайла нажмите эту кнопку, чтобы остановить воспроизведение.

REPEAT

При воспроизведении медиафайла нажимайте эту кнопку для выбора режима повторного воспроизведения: повтор одного файла, повтор папки, повтор всего содержимого, отмена повтора (доступные режимы повтора могут различаться для файлов разного типа).

Экранное меню

1. Нажмите кнопку MENU, чтобы вызвать экранное меню настройки.
2. Нажимайте кнопки курсора ВПРАВО/ВЛЕВО для выбора нужной страницы меню.
3. Нажмите кнопку ОК, чтобы перейти к списку параметров.
4. Нажимайте кнопки курсора ВВЕРХ/ВНИЗ, чтобы выбрать параметр для настройки.
5. Нажимайте кнопки курсора ВЛЕВО/ВПРАВО, чтобы настроить выбранный параметр.
6. Нажмите кнопку MENU, чтобы вернуться к предыдущей странице меню. Нажмите кнопку EXIT на ПДУ, чтобы выйти из меню.
   Пункты меню, написанные серым шрифтом, не подлежат настройке.

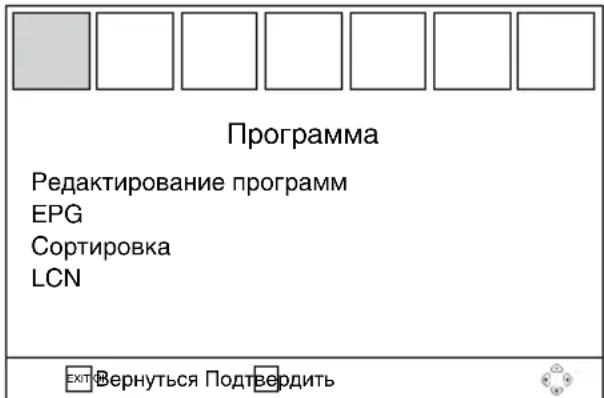

Программа

- Редактирование программ: для входа в меню редактирования ТВ-каналов необходимо ввести пароль - 888888.

В данном меню вы можете отредактировать список программ с помощью следующих операций: блокировка, пропуск, избранные каналы, перемещение, переименование, удаление каналов.

Перемещение: Выберите программу и нажмите красную кнопку на ПДУ; программа будет отмечена в списке символом перемещения. Выберите новую позицию для этой программы и нажмите кнопку ОК; программа будет перемещена на выбранную позицию.

Пропуск: Выберите программу и нажмите зеленую кнопку на ПДУ; программа будет отмечена в списке символом пропуска. Выбранный канал будет пропускаться при перелистывании каналов.

Блокировка: Выберите программу и на- жмите желтую кнопку на ПДУ; программа будет отмечена в списке символом бло- кировки в виде замка. Выбранный канал будет заблокирован.

Удалить: Выберите программу и нажмите синюю кнопку на ПДУ; программа будет удалена.

Избранные (FAV): работа со списком любимых каналов описана выше в главе «Общие операции».

Переименование: Выберите программу и нажмите кнопку RECALL; с помощью кнопок курсора выберите символы нового названия на виртуальной клавиатуре; подтверждайте ввод символа кнопкой ОК.

- EPG: Электронный ТВ-гид. Работа сэтой функцией описана выше в главе «Общие операции».

- Сортировка

LCN: сортировка каналов по возрастанию на основе их распределения по частотам.

По Service Name: сортировка каналов по названию в алфавитном порядке.

По Service ID: сортировка каналов в соответствии со станциями (провайдерами).

• LCN

Включите или отключите определение номера канала по его частоте.

Видео

Вернуться Подтвердить

• Соотношение сторон 4:3 LB/4:3 PS/4:3 Full/16:9 Wide screen/Авто/16:9 Pillar Box/16:9 Pan&Scan.
• Разрешение: 576i/576p/720p/1080i/1080p (50 Hz).
• TB-формат: выберите систему цветности PAL/NTSC.
• Видеовыход: выберите компонентный (YPbPr) или композитный (CVBS) видеовыход.

Поиск каналов

Вернуться Подтвердить

• Автопоиск: нажмите кнопку ОК для запуска автоматического поиска и сохранения всех доступных каналов. Для остановки поиска нажмите кнопку MENU или EXIT.
• Ручной поиск: Нажмите кнопку ОК, чтобы войти в меню ручной настройки. С помощью кнопок курсора ВПРАВО/ВЛЕВО выберите частоту канала. Нажмите кнопку ОК для запуска поиска нового канала; как

только новый канал будет найден, он будет добавлен в список каналов.

• Страна: Выберите страну телевещания.

- Питание антенны: для получения стбильного и качественного сигнала при использовании антенны без встроенного усилителя включите эту опцию; при использовании кабельного телевидения или антенны со встроенным усилителем включите опцию.

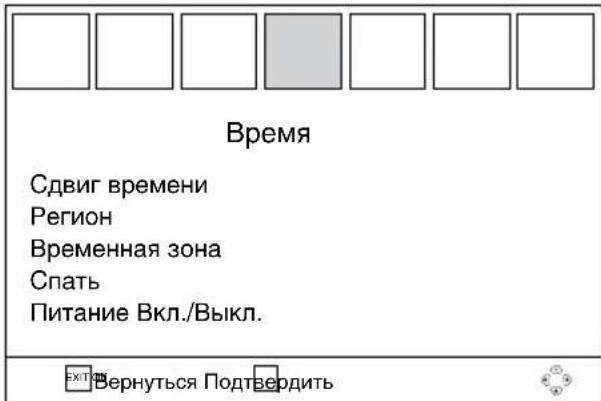

Время

• Сдвиг времени: установка часовых поясов GMT автоматически или вручную.
• Регион: выберите ваш регион, если опция «Сдвиг времени» установлена в режим «Вручную».
• Временная зона: выберите часовой пояс вашего региона, если опция «Сдвиг времени» установлена в режим «Вручную».
• Спать: выберите период времени, по истечении которого устройство автоматически перейдет в спящий режим.

• Питание вкл/выкл

Питание Вкл.: включите или отключите автоматическое включение устройства в заданное время.

Время включения питания: задайте время автоматического включения устройства.

Питание Выкл.: включите или отключите автоматическое выключение устройства в заданное время.

Время выключения питания: задайте время автоматического выключения устройства.

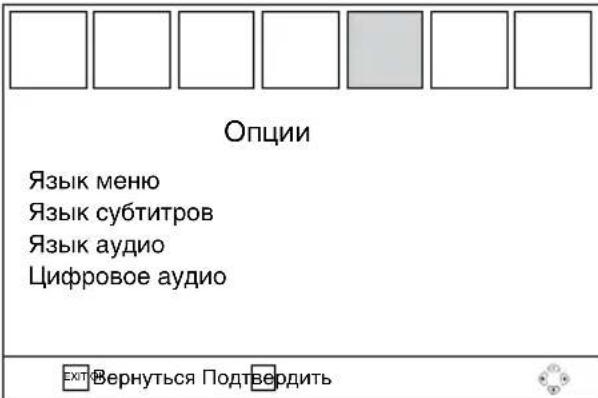

Опции

• Язык меню: выберите язык экранного меню.
• Язык субтитров: выберите язык субтитров.
• Язык аудио: выберите язык звуковой дорожки, если такой выбор поддерживается текущим каналом.
• Цифровое аудио: выберите тип цифрового аудиовыхода (PCM/RAW) или отключите цифровой аудиовыход.

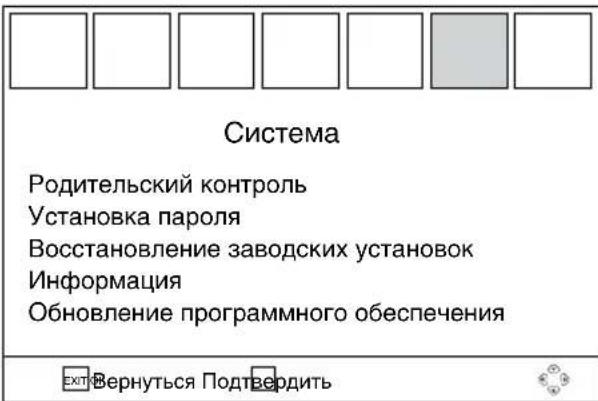

Система

• Родительский контроль: установите защиту на просмотр телеканала (для этого необходимо ввсети пароль 888888 или ваш пароль).
• Установка пароля: чтобы установить собственный пароль, введите оригинальный (старый) пароль, затем новый и введите повторно новый пароль для подтверждения.
  • Восстановление заводских уста-

НОВОК: сброс выполненных настроек до исходных заводских значений.

• Информация: информация о модели устройства и версии ПО.
• Обновления программного обеспечения: данная опция предназначена только для специалистов, выполняющих обновление ПО данного устройства.

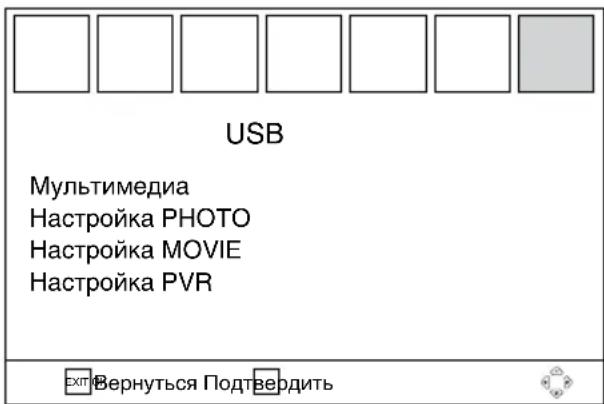

USB

- Мультимедиа: если к устройству подсоединен USB-накопитель, содержащий мультимедийные файлы, при нажатии кнопки OK отобразится меню, в котором, выбрав соответствующую пиктограмму, вы можете запустить воспроизведение файлов соответствующего типа (музыка/фото/видео/PVR (видеофайл с записью ТВ-программы)).

- Настройка РНОТО

Время слайда: задайте время отображения одной картинки в режиме слайд-шоу.

Режим слайдов: выберите эффект смены изображения в режиме слайд-шоу.

Соотношение сторон: выберите «со- хранение» для отображения фотографий в оригинальном формате или «сброс» для отображения на полный экран.

- Настройка MOVIE

Размер субтитров: задайте размер субтитров.

Фон субтитров: выберите цвет фона для субтитров.

Цвет субтитров: выберите цвет субтитров.

- Настройка PVR

Устройство записи: информация о под- соединенном USB-устройстве.

Формат: форматирование подсоединенного USB-устройства.

Экранное меню Вашего устройства может быть изменено без предварительно-го уведомления и, следовательно, отличаться от меню, представленного в настоящем Руководстве.

Информация по USB

- Поддержка USB: версия USB 2.0; файловые системы NTFS, FAT и FAT32. Корректная работа устройства гарантирована только при использовании лицензионных USB-накопителей известных производителей. Максимальный объем накопителя - 2 Тб.

Согласно стандарту USB 1.1/2.0 использование USB-устройства с током потребления более 500 мА не рекомендуется без использования дополнительного источника питания. Подключение без дополнительного питания USB-носителей, потребляющих ток, который превышает данное значение, а также неисправных USB-носителей может вызвать механические или термические изменения элементов конструкции данного устройства, а также выход из строя внутренних элементов защиты USB-порта. Такие повреждения не являются гарантийным случаем.

Внимание: использование внешних USB-устройств, содержащих файлы с расширением BIN в корневой директории, может привести к сбоям в работе устройства или к повреждению программного обеспечения.

Запись по таймеру

- Во время просмотра ТВ-канала на-

жмите синюю кнопку на ПДУ; на экране отобразится меню «Расписание». Нажмите красную кнопку для отображения меню установки параметров записи по таймеру, состоящего из следующих пунктов:

Тип канала: выберите ТВ- или радиоканал для записи.

Номер канала: выберите номер канала.

Название канала: отображение названия выбранного канала.

Дата старта: задайте дату старта записи.

Время начала: задайте время начала записи.

Время окончания: задайте время окончания записи.

Повторить: задайте периодичность повтора записи (один раз/ежедневно/еженедельно).

Режим: view/record.

После установки всех параметров записи нажмите кнопку ОК для подтверждения и возврата к меню «Расписание».

- Выберите нужное событие в меню «Расписание» и нажмите зеленую кнопку, чтобы изменить его параметры записи. Нажмите синюю кнопку, чтобы удалить событие.

Отложенный просмотр

- Функция отложенного просмотра или «сдвига по времени» (Time Shift) позволяет резервировать часть USB-дискового пространства и производит непрерывную фоновую запись выбранного канала. Time Shift позволяет сделать паузу в просмотре либо отмотать запись назад и продолжить просмотр с пропущенного места.

- После активации записи канала (PVR, см. главу «Общие операции») нажмите кнопку PLAY на ПДУ. Функция Time Shift активируется, в нижней части экрана появится статусная панель с отсчетом времени. Теперь записываемый видеоряд можно перематывать с помощью кнопок REV/FWD, устанавливать на паузу с помощью кнопки

PAUSE.

- Чтобы убрать статусную панель с экрана, но не отключить функцию Time Shift, нажмите кнопку EXIT на ПДУ. Для отключения Time Shift нажмите кнопку STOP.

Руководство по устранению неисправностей

Ниже приводится таблица, в которой описаны простые меры, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность Причина Решение
Не светится индикатор Standby	Устройство не подключено к электрической сети.Отошел кабель питания.	Проверьте подключение.Проверьте кабель.
Нет сигнала	Антенна не подключена.Антенна повреждена/не направлена.Вне зоны приема цифрового сигнала.	Проверьте, подключен ли антенный кабель.Отрегулируйте антенну.Обратитесь к поставщику услуги.
Отсутствует изображение	Выбран неправильный режим источника сигнала на телевизоре.	Выберите необходимый вход.
Отсутствует звук	Нет подключения (неправильное подключение) аудиокабеляЗвук отключен или громкость установлена на минимумЗвуковая дорожка не поддерживается	Правильно подключите аудиокабельУвеличьте громкость звукаВыберите другую дорожку
Нет отклика от пульта ДУ	Выключен приемник.Выбран неправильный угол. Закрыт доступ к передней панели ресивера.В пульте ДУ разрядились батарейки.	Подключите ресивер к электрической сети.Освободите доступ к передней панели устройства.Замените батарейки в пульте ДУ.

Комплект поставки

1. Плеер 1 шт
2. Пульт дистанционного управления 1 шт
3. Батарея 2 шт
4. Аудиовидеокабель RCA 1 шт
5. Информация для потребителя 1 шт
6. Гарантийный талон 1 шт
7. Руководство по эксплуатации 1 шт

Поддерживаемые форматы

Контейнер	Расширение Видео	кодек Аудиокодек
AVI *.avi H2	64, MPEG1/2, MPEG4	4	MP1/2, MP3, WMA, AC3, LPCM, ADPCM, AAC
MPG	*.mpg, *.mpeg, *.vob, *.dat	MPEG1/2 MP1/2, AC3
TS	*.ts, *.trp, *.m2ts, *.m2t, *.tp	H264, MPEG1/2 MP1/2, AC3, AAC
MKV *.mkv	H264, MPEG1/2, MPEG4	4	MP1/2, MP3, WMA, AC3, LPCM, ADPCM, AAC
MP4 *.mp4	H264, MPEG1/2, MPEG4	4	MP1/2, MP3, WMA, AC3, LPCM, ADPCM, AAC
MOV *.mov	H264, MPEG1/2, MPEG4	4	MP1/2, MP3, WMA, AC3, LPCM, ADPCM, AAC

Технические характеристики

Диапазон частот 177.5-226.5 МГц (VHF) 474.0-866.0 МГц (UHF)

Цифровое радио +

Функция записи (PVR) +

Функция Time Shift

(сдвиг по времени телепередач) +

Русифицированное экранное меню +

Функция телегид EPG +

Уровень сигнала -25-82 дБм

Входной поток до 40 Мб/сек

Разрешение видео 720p, 1080i, 1080p (Full HD)

Видеовыходы Антенный/композитный (CVBS)/HDMI/компонентный

Аудиовыходы Стереофонический/цифровой коаксиальный

Входы Антенный/USB

Рабочее напряжение \~110-240 В, 50/60 Гц

Максимальная потребляемая

мощность 8 Вт

Класс защиты от поражения

электрическим током II

Диапазон температур хранения \~20°-60°C

Диапазон рабочих температур \~0 0-45°C

Диапазон влажности 10%-97%

Размеры устройства 220 x 38 x 160 мм

Вес нетто/брутто 0,9 кг/1,07 кг

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения.

АИ49
