PTZ-Y3220I-D - Камера безопасности HiWatch - Бесплатное руководство пользователя

Тип продукта	PTZ-камера безопасности
Бренд	HiWatch
Модель	PTZ-Y3220I-D
Категория	Камера безопасности
Датчик изображения	1/2.8" Progressive Scan CMOS
Разрешение	1920 x 1080 (2 Мп)
Объектив	Моторизованный варифокальный, 2.8-12 мм
Диапазон панорамирования/наклона	Панорамирование: от 0° до 360°; Наклон: от -15° до 90°
ИК-светодиоды	До 50 м ИК-дальность
Видеовыход	1 x BNC (CVBS)
Аудиовход	1 x Клемма (AUDIO-IN, GND)
Тревожный ввод/вывод	1 x ALARM-IN, 1 x ALARM-OUT (NO/COM)
Сетевой интерфейс	1 x RJ45 10/100M Ethernet
Источник питания	12 В постоянного тока, 1 А (адаптер в комплекте)
Потребляемая мощность	≤ 12 Вт
Размеры (Φ x В)	200 мм x 300 мм (прибл.)
Вес	2,0 кг (прибл.)
Монтаж	Настенный монтаж или монтаж на основание (кронштейны в комплекте)
Степень защиты от погодных условий	IP66 (использование на улице)
Рабочая температура	от -30°C до 60°C
Температура хранения	от -40°C до 70°C
Очистка	Используйте мягкую сухую ткань; избегайте щелочных моющих средств.
Меры предосторожности	Не направляйте объектив на яркий свет; обеспечьте надлежащую вентиляцию; отключайте питание перед установкой.

Часто задаваемые вопросы - PTZ-Y3220I-D HiWatch

Как установить камеру PTZ-Y3220I-D?

Установите камеру с помощью входящих в комплект кронштейнов для настенного монтажа или монтажа на основание. Закрепите камеру на поверхности, подключите кабели (питание, сеть, видео, аудио, тревога) и нанесите водонепроницаемую ленту для наружной установки. Обратитесь к руководству для получения подробных пошаговых инструкций.

Какой источник питания требуется?

Камере требуется адаптер питания 12 В постоянного тока, 1 А. Рекомендуется использовать адаптер, предоставленный производителем, для обеспечения безопасной работы.

Можно ли использовать камеру на улице?

Да, камера имеет степень защиты IP66, что делает ее пригодной для использования на улице. Убедитесь, что все кабельные соединения должным образом гидроизолированы с помощью прилагаемой ленты.

Как сбросить камеру до заводских настроек?

Нажмите и удерживайте кнопку сброса (обычно расположенную рядом с клеммами кабеля) около 10 секунд, пока камера не перезагрузится. Кроме того, вы можете сбросить настройки через веб-интерфейс в разделе обслуживания.

Какое максимальное расстояние ИК-подсветки?

Встроенные инфракрасные светодиоды обеспечивают ночное видение до 50 метров в полной темноте.

Как подключить камеру к сети?

Подключите кабель Ethernet от порта RJ45 камеры к маршрутизатору или коммутатору. Используйте инжектор PoE, если ваша сеть не поддерживает PoE (сама камера не поддерживает PoE, ей требуется питание 12 В постоянного тока). Получите доступ к камере через веб-браузер, используя ее IP-адрес по умолчанию (проверьте руководство).

Какие тревожные выходы есть у камеры?

Камера имеет одно реле тревожного выхода номиналом 30 В постоянного тока/1 А (нагрузка постоянного тока) или 10 А/250 В переменного тока (нагрузка переменного тока). Его можно использовать для включения внешних устройств, таких как световые или звуковые сирены.

Как чистить объектив камеры?

Используйте мягкую сухую микрофибровую ткань для аккуратного протирания объектива и корпуса. Не используйте щелочные моющие средства или абразивные материалы, так как они могут повредить поверхность.

Можно ли поворачивать и наклонять камеру удаленно?

Да, камера поддерживает полное управление PTZ с диапазоном панорамирования от 0° до 360° и диапазоном наклона от -15° до 90°. Управляйте ею через веб-интерфейс, программное обеспечение или дополнительный джойстик PTZ.

Что делать, если камера перестала работать?

Сначала проверьте источник питания и кабельные соединения. Если камера перегревается или дымится, немедленно отключите питание и обратитесь к вашему дилеру. Не пытайтесь выполнять несанкционированный ремонт.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PTZ-Y3220I-D HiWatch

Сетевая PTZ камера Quick Start Guide

Инструкция по установке

HiWatch

A

B

1

Внешний вид изделия зависит от конкретной модели. Рисунки приведены только для справки.

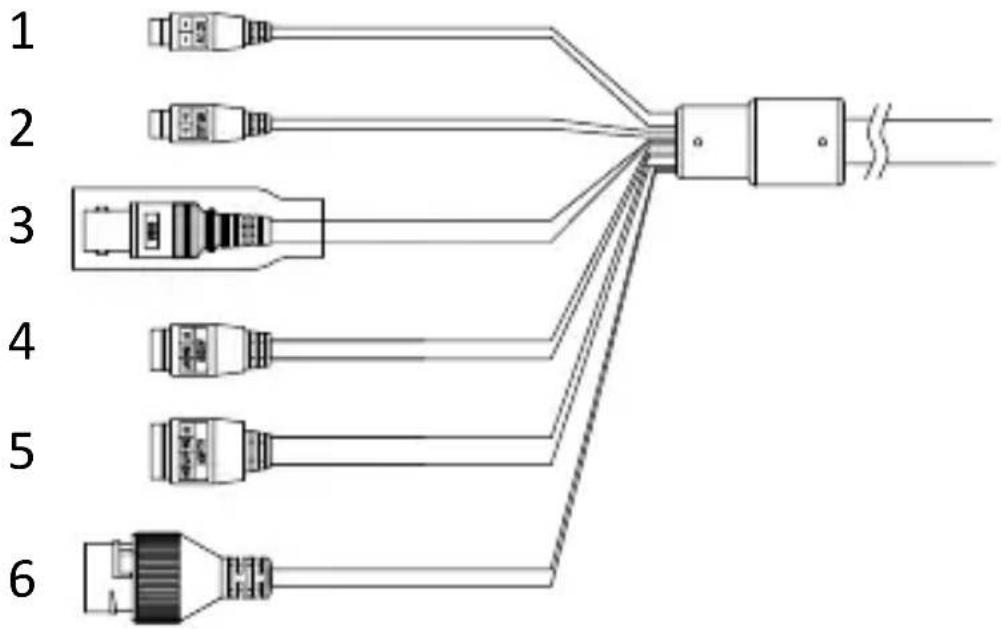

Описание кабелей (стр. 1 – А)

1. Сетевой шнур: обеспечивает электропитание 12 В пост. тока.
2. RS-485
3. Видеокабель: подключите кабель ВНС для проверки видеовыхода.
4. Аудиокабель: подключите вывод AUDIO-IN к интерфейсу GND.
5. Кабель сигнализации: подключите клемму ALARM-IN к интерфейсу GND, а клемму ALARM-OUT к интерфейсу ALARM-COM.
6. Сетевой кабель: подключите сетевой кабель к сетевому интерфейсу.

Установка камеры (стр. 1 – В)

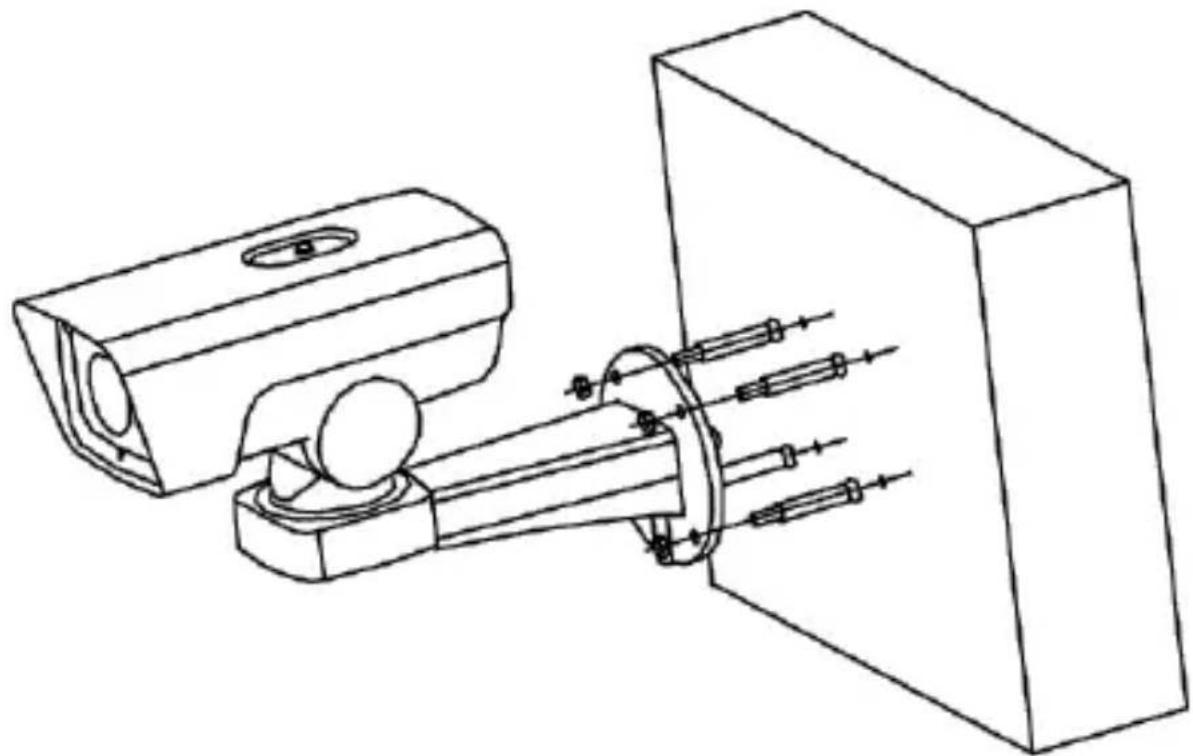

1. Установка устройства на стене.
2. Установка устройства на опоре.

Обеспечение

водонепроницаемости для наружной установки (стр. 2 – D)

1. Поместите сетевой кабель в водонепроницаемую оболочку.
2. Используя прилагаемую водонепроницаемую ленту, выполните герметизацию разъемов и неиспользуемых кабелей.

Тревожный выход (стр. 3 – E)

① Релейный выход
② Нагрузка для источника питания постоянного тока
③ Источник питания
④ Реле JQC-3FG

Защитные меры для наружной установки (стр. Ошибка! Закладка не определена. – F – 1)

Активация сетевой камеры и доступ к ней (стр. Ошибка!

©2020 Hangzhou Hikvision Digital Technology Co., Ltd. Все права защищены.

О данном руководстве

В Руководстве содержатся инструкции по эксплуатации Изделия. Фотографии, схемы, иллюстрации и прочие материалы приведены исключительно в качестве описаний и пояснений. Информация, приведенная в Руководстве, может быть изменена без предварительного уведомления в связи с обновлением микропрограммы или по другим причинам. Используйте последнюю редакцию Руководства. Ее можно найти на веб-сайте компании Hikvision (https://www.hikvision.com/). Используйте Руководство под наблюдением специалистов, обученных обслуживанию Изделия.

Торговые марки

HIKVISION и все другие

торговые марки и логотипы Hikvision являются собственностью компании Hikvision в различных юрисдикциях.

Другие товарные знаки и логотипы, упоминаемые в Руководстве, являются собственностью соответствующих владельцев.

ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ

В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ДАННОЕ РУКОВОДСТВО И ОПИСАНИЕ ИЗДЕЛИЯ, ВМЕСТЕ С АППАРАТНОЙ ЧАСТЬЮ, ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ И ВСТРОЕННОЙ МИКРОПРОГРАММОЙ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ» И

HiWatch

«СО ВСЕМИ НЕПОЛАДКАМИ И ОШИБКАМИ». НИКVISION НЕ ДАЕТ НИКАКИХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, В ТОМ ЧИСЛЕ, БЕЗ ОГРАНИЧЕНИЙ, ГАРАНТИЙ ТОВАРНОЙ ПРИГОДНОСТИ, УДОВЛЕТВОРИТЕЛЬНОГО КАЧЕСТВА ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНЫХ ЦЕЛЕЙ. ПОТРЕБИТЕЛЬ ИСПОЛЬЗУЕТ ИЗДЕЛИЕ НА СВОЙ СТРАХ И РИСК. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ НИКVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОТРЕБИТЕЛЕМ ЗА КАКОЙ-ЛИБО СЛУЧАЙНЫЙ ИЛИ КОСВЕННЫЙ УЩЕРБ, ВКЛЮЧАЯ, СРЕДИ ПРОЧЕГО, УБЫТКИ ИЗ-ЗА ПОТЕРИ ПРИБЫЛИ, ПЕРЕРЫВОВ В ДЕЯТЕЛЬНОСТИ, ПОТЕРИ ДАННЫХ ИЛИ ДОКУМЕНТАЦИИ, ПОВРЕЖДЕНИЯ СИСТЕМ, БУДЬ ТО ПО ПРИЧИНЕ НАРУШЕНИЯ ДОГОВОРА, ПРОТИВОПРАВНЫХ ДЕЙСТВИЙ (В ТОМ ЧИСЛЕ ХАЛАТНОСТИ), УЩЕРБА ВСЛЕДСТВИЕ ИСПОЛЬЗОВАНИЯ ИЗДЕЛИЯ ИЛИ ИНОГО В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ ЕСЛИ КОМПАНИИ НИКVISION БЫЛО ИЗВЕСТНО О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА. ПОТРЕБИТЕЛЬ ОСОЗНАЕТ, ЧТО ИНТЕРНЕТ ПО СВОЕЙ ПРИРОДЕ ЯВЛЯЕТСЯ ИСТОЧНИКОМ ПОВЫШЕННОГО РИСКА БЕЗОПАСНОСТИ И КОМПАНИЯ НИКVISION НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СБОИ СЕ В РАБОТЕ ОБОРУДОВАНИЯ, УТЕЧКУ ИНФОРМАЦИИ И ДРУГОЙ УЩЕРЬ, ВЫЗВАННЫЙ КИБЕРАТАКАМИ, ХАКЕРАМИ, ВИРУСАМИ ИЛИ СЕТЕВЫМИ УГРОЗАМИ; ОДНАКО НАША КОМПАНИЯ ОБЕСПЕЧИВАЕТ СВОЕВРЕМЕННУЮ ТЕХНИЧЕСКУЮ ПОДДЕРЖКУ, ЕСЛИ ЭТО НЕОБХОДИМО.

ПОТРЕБИТЕЛЬ СОГЛАШАЕТСЯ ИСПОЛЬЗОВАТЬ ДАННОЕ ИЗДЕЛИЕ В СООТВЕТСТВИИ СО ВСЕМИ ПРИМЕНИМЫМИ ЗАКОНАМИ И НЕСЕТ ЛИЧНУЮ ОТВЕТСТВЕННОСТЬ ЗА СОБЛЮДЕНИЕ ВСЕХ ПРИМЕНИМЫХ ЗАКОНОВ. В ЧАСТНОСТИ, ПОТРЕБИТЕЛЬ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ИСПОЛЬЗОВАНИЕ ЭТОГО ИЗДЕЛИЯ ТАКИМ СПОСОБОМ, КОТОРЫЙ НЕ НАРУШАЕТ ПРАВА ТРЕТЬИХ ЛИЦ, В ТОМ ЧИСЛЕ, БЕЗ ОГРАНИЧЕНИЙ, ПРАВА ПУБЛИЧНОСТИ, ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ И ЗАЩИТЫ ДАННЫХ. ПОТРЕБИТЕЛЬ ОБЯЗУЕТСЯ НЕ ИСПОЛЬЗОВАТЬ ЭТО ИЗДЕЛИЕ В ЗАПРЕЩЕННЫХ ЦЕЛЯХ, В ТОМ ЧИСЛЕ ДЛЯ РАЗРАБОТКИ ИЛИ ПРОИЗВОДСТВА ОРУЖИЯ МАССОВОГО УНИЧТОЖЕНИЯ, ХИМИЧЕСКОГО ИЛИ БИОЛОГИЧЕСКОГО ОРУЖИЯ, ОСУЩЕСТВЛЕНИЯ КАКОЙ-ЛИБО ДЕЯТЕЛЬНОСТИ В КОНТЕКСТЕ ЯДЕРНОГО ОРУЖИЯ, НЕБЕЗОПАСНЫХ ОПЕРАЦИЙ С ЯДЕРНЫМ ТОПЛИВОМ ИЛИ ДЛЯ ПОДДЕРЖКИ НАРУШЕНИЙ ПРАВ ЧЕЛОВЕКА. В СЛУЧАЕ РАЗНОЧТЕНИЙ МЕЖДУ НАСТОЯЩИМ РУКОВОДСТВОМ И ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ПОСЛЕДНЕЕ ИМЕЕТ ПРИОРИТЕТ.

Нормативно-правовая информация

Соответствие стандартам ЕС

Этот продукт и (если применимо) поставляемые аксессуары имеют маркировку «СЕ» и соответствуют применимым согласованным стандартам, перечисленным в Директиве по низковольтному оборудованию 2014/35/EU, Директиве по электромагнитной совместимости 2014/30/EU EMC и Директиве по ограничению

HiWatch

использования опасных веществ 2011/65/EU RoHS.

Директива WEEE 2012/19/EU (по утилизации отходов электрического и электронного оборудования): продукты, отмеченные этим символом, запрещено утилизировать в Европейском союзе в качестве несортированных муниципальных отходов. Для надлежащей переработки возвратите этот продукт местному поставщику после покупки эквивалентного нового оборудования или утилизируйте его в предназначенных для этого пунктах сбора отходов. Для получения дополнительной информации посетите веб-сайт www.recyclethis.info.

Директива 2006/66/EC по обращению с батареями: этот продукт содержит батарею, которую запрещено утилизировать в Европейском союзе в качестве несортированных муниципальных отходов. Для получения точной информации о батарее см. документацию к продукту. Маркировка батареи может включать символы, которые определяют ее химический состав: кадмий (CD), свинец (Pb) или ртуть (Hg). Для надлежащей утилизации отправьте батарею местному поставщику или утилизируйте ее в специальных пунктах приема отходов. Для получения дополнительной информации посетите веб-сайт www.recyclethis.info.

Инструкции по безопасности

Меры предосторожности:

Законодательные акты и нормативные документы

При использовании этого устройства необходимо соблюдать местное законодательство, правила безопасной эксплуатации электрооборудования и правила противопожарной безопасности. Электробезопасность

ПРЕДУПРЕЖДЕНИЕ! Для снижения риска возникновения пожара используйте для замены предохранители только соответствующего типа и номинала.

Батарея

Не проглатывайте батарею. Опасность химического ожога! Устройство содержит плоскую круглую батарею. Если вы случайно проглотите эту батарею, это может вызвать серьезные ожоги внутренних органов и даже привести к летальному исходу через 2 часа. Храните новые и использованные батареи

вдали от детей.

Если отсек для батареи не закрывается достаточно плотно, прекратите эксплуатацию изделия и ограничьте доступ детей к нему. Если вы думаете, что батарея была проглочена или каким-либо другим образом проникла в организм, немедленно обратитесь к врачу. ПРЕДУПРЕЖДЕНИЕ! При установке батареи недопустимого типа существует риск взрыва.

Установка батареи недопустимого типа может создать угрозу для безопасности (например, в случае некоторых типов литиевых батарей).

Не бросайте батарею в огонь или горячую печь, не сдавливайте и не разрезайте батарею, поскольку это может привести к взрыву. Нахождение батареи в среде с чрезвычайно высокой

HiWatch

температурой может привести к взрыву или к утечке горючей жидкости или газа.

Нахождение батареи в среде с чрезвычайно низким давлением воздуха может привести к взрыву или к утечке горючей жидкости или газа.

Утилизируйте использованные батареи в соответствии с инструкциями.

Предостережения

Предотвращение пожара

Не ставьте на устройство источники открытого огня, например горящие свечи.

Последовательный порт оборудования предназначен только для отладки.

Горячая поверхность

ПРЕДУПРЕЖДЕНИЕ! Горячие детали!

Опасность ожога пальцев при обращении с деталями.

Эта наклейка указывает на то, что данный компонент может быть горячим, и его нельзя трогать не предприняв соответствующих мер предосторожности. Перед прикосновением к деталям устройства подождите полчаса после его выключения.

Устройство с этой наклейкой предназначено для установки в зонах с ограниченным доступом. Доступ в эти зоны могут иметь только специалисты по техобслуживанию или пользователи, осведомленные о причинах ограничения доступа в эти зоны и о необходимых мерах предосторожности.

Установка

Установите оборудование в

соответствии с инструкциями, приведенными в настоящем руководстве.

Во избежание травм устройство необходимо надежно закрепить на монтажной поверхности согласно инструкциям по установке.

Убедитесь, что питание отключено, прежде чем подключать кабели, устанавливать или разбирать устройство.

Транспортировка

Используйте оригинальную или сходную упаковку для транспортировки устройства. Не роняйте и не ударяйте устройство. Устройство необходимо размещать вдали от источников электромагнитных помех.

Электропитание

Используйте адаптер питания, предоставленный сертифицированным изготовителем. Требования по электропитанию подробно описаны в технических характеристиках изделия.

Рекомендуется использовать отдельный адаптер питания для каждого устройства, так как перегрузка адаптера может привести к перегреву или возникновению пожара.

Безопасность системы

Помните, что вы несете ответственность за конфигурирование всех паролей и прочих параметров безопасности устройства, а также за сохранность своего имени пользователя и пароля.

Техническое обслуживание

Если изделие не работает должным образом, обратитесь к дилеру или к специалистам ближайшего сервисного центра. Компания-изготовитель не несет

HiWatch

ответственности за неисправности, возникшие в результате несанкционированного ремонта или технического обслуживания.

Очистка

Для очистки внутренних и наружных поверхностей используйте мягкую и сухую ткань. Запрещается использовать щелочные моющие средства.

Требования к рабочей среде

НЕ НАПРАВЛЯЙТЕ объектив на источники яркого света, например солнце или лампу накаливания. Сильный свет может привести к необратимому повреждению устройства.

Для обеспечения надлежащих условий эксплуатации и предотвращения перегрева требуется хорошая вентиляция. ЗАПРЕЩАЕТСЯ устанавливать устройство в условиях воздействия экстремально высоких или низких температур, пыли, коррозийных, солевых и щелочных веществ, а также во влажной среде.

Требования к температуре и влажности приведены в технических характеристиках устройства.

Кнопка подачи экстренного сигнала тревоги

Если устройство испускает дым, неприятный запах или шум, незамедлительно отключите электропитание, извлеките шнур питания и обратитесь в сервисный центр.

Синхронизация времени

Если локальное время не было синхронизировано с сетевым временем, выполните ручную настройку времени устройства при первом доступе. Зайдите на устройство через веб-браузер/программное обеспечение клиента и перейдите к

интерфейсу настройки времени.
