42PH470U - телевизор LG - Бесплатное руководство пользователя

Тип продукта	Плазменный телевизор
Модель	42PH470U
Диагональ экрана	42 дюйма (диагональ)
Размеры (с подставкой)	983,6 x 650,3 x 250,0 мм
Размеры (без подставки)	983,6 x 595,6 x 57,0 мм
Вес (с подставкой)	19,6 кг
Вес (без подставки)	18,4 кг
Настенное крепление VESA	400 x 400 мм, винты M6 (4 шт.)
Входы	HDMI, DVI (через HDMI), компонентный, композитный, SCART, USB, слот CI, RF антенна
Аудиовыход	Цифровой оптический аудиовыход
Поддерживаемые аудиоформаты	Dolby Digital, DTS, PCM (до 192 кГц)
Пульт дистанционного управления	Стандартный ИК-пульт с батарейками AAA
Режимы энергосбережения	Выкл., Минимум, Средний, Максимум, Авто, Экран выкл.
Языковая поддержка	Английский, русский, казахский, украинский
Включенные аксессуары	Пульт ДУ, батарейки (AAA), шнур питания, держатель шнура питания, детали для сборки подставки, винты, руководство пользователя
Особенности подставки	Съемная, организация кабелей с держателем, поворот (20° влево/вправо)
Чистка	Сухая мягкая ткань; для сильных загрязнений слегка смочите водой/мягким моющим средством, затем высушите
Безопасность	Прочтите инструкции по безопасности; избегайте тепла, влаги; закрепите на стене для предотвращения опрокидывания

Часто задаваемые вопросы - 42PH470U LG

Как прикрепить подставку к телевизору?

Положите телевизор экраном вниз на мягкую поверхность. Совместите корпус подставки и основание, затем вставьте и затяните прилагаемые винты с помощью отвертки. Убедитесь, что винты надежно затянуты, но не перетянуты.

Как подключить внешние устройства, такие как DVD-плеер или игровая консоль?

Используйте соответствующие входные порты: HDMI для наилучшего качества, компонентный или композитный для аналогового сигнала, или SCART для старых устройств. Обратитесь к руководству за схемами подключения кабелей.

Почему нет изображения или звука?

Проверьте, включен ли телевизор и подключен ли шнур питания к работающей розетке. Убедитесь, что выбран правильный источник входного сигнала. При использовании внешнего устройства проверьте, включено ли оно и правильно ли подключено.

Как чистить экран телевизора?

Выключите и отключите телевизор от сети. Используйте сухую мягкую ткань для удаления пыли. Для пятен слегка смочите ткань чистой водой или мягким моющим средством и аккуратно протрите, затем немедленно высушите. Избегайте распыления жидкости непосредственно на экран.

Можно ли повесить этот телевизор на стену?

Да, телевизор совместим с VESA (400 x 400 мм, винты M6). Используйте сертифицированный настенный кронштейн, рассчитанный на вес телевизора (минимум 18,4 кг без подставки). Строго следуйте инструкциям по установке кронштейна.

Почему не работает пульт дистанционного управления?

Проверьте, правильно ли установлены батарейки с соблюдением полярности, и не разряжены ли они. Уберите препятствия между пультом и датчиком телевизора. При использовании Magic Remote убедитесь, что он сопряжен (нажмите кнопку Wheel(OK)).

Как переключать телевизионные каналы?

Используйте кнопки CH на пульте или нажмите цифровые клавиши для прямого ввода номера канала. Нажмите LIST, чтобы увидеть сохраненные программы и выбрать одну.

Что такое функция энергосбережения и как ею пользоваться?

Энергосбережение снижает потребление электроэнергии. Доступ к ней осуществляется через меню ИЗОБРАЖЕНИЕ. Варианты: Выкл., Минимум, Средний, Максимум, Авто (регулирует яркость в зависимости от окружающего освещения) и Экран выкл. (отключает изображение, но оставляет звук).

Как использовать порт USB?

Подключите USB-флешку или внешний жесткий диск к порту USB. Нажмите кнопку SMART и выберите Smart Share для доступа к мультимедийным файлам (фото, музыка, видео). Поддерживаемые форматы могут различаться.

Что делать, если телевизор автоматически выключается?

Это может быть связано с таймером автоматического отключения (проверьте настройки времени) или если сигнал не обнаружен в течение 15 минут. Отрегулируйте таймер отключения или убедитесь, что подключен стабильный источник сигнала.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 42PH470U LG

Подключите телевизор к настенной антенной розетке с помощью телевизионного кабеля (75 Ω).

! ПРИМЕЧАНИЕ

• Для подключения нескольких телевизоров используйте антенный разветвитель.
• При плохом качестве изображения правильно установите усилитель сигнала, чтобы обеспечить изображение более высокого качества.
• Если после подключения антенны качество изображения плохое, направьте антенну в правильном направлении.
• Антенный кабель и преобразователь в комплект поставки не входят.
• Поддерживаемый формат DTV Audio: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Қазақша

Подключите телевизионный кабель, подсоединенный к телевизору, к спутниковой антенной розетке (75 Ω).

Қазақша

Передача цифровых видео и аудио сигналов от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью кабеля HDMI, как показано на следующем рисунке. Для подключения выберите любой входной порт HDMI. Используемый порт не имеет значения.

! ПРИМЕЧАНИЕ

• Для получения наилучшего качества изображения рекомендуется подключать телевизор через HDMI.
• Используйте высокоскоростной кабель HDMI™ самой последней версии с функцией CEC (Customer Electronics Control).
• Высокоскоростные кабели HDMI™ тестируются на способность передачи сигнала высокой четкости с разрешением до 1080р и выше.
• Поддерживаемый формат HDMI Audio: Dolby Digital, DTS, PCM (до 192кГц, 32кГц/44, 1кГц/48кГц/88кГц/96кГц/176кГц/192кГц)

Устройство, поддерживающее SIMPLINK и ARC следует подключать к входному порту HDMI IN(ARC)1.

При подключении с помощью высокоскоростного кабеля HDMI, внешнее аудиоустройство, поддерживающее ARC, выводит сигнал оптического SPDIF без использования дополнительного оптического аудиокабеля и поддерживает функции SIMPLINK.

Қазақша

Передача цифрового видеосигнала от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью кабеля DVI-HDMI, как показано на следующем рисунке. Для передачи аудиосигнала подключите аудиокабель. Для подключения выберите любой входной порт HDMI. Используемый порт не имеет значения.

! ПРИМЕЧАНИЕ

• В зависимости от видеоплаты режим DOS может быть недоступен, если используется кабель HDMI-DVI.
- При использовании кабеля HDMI/DVI поддерживается только соединение Single link (одинарный режим).

Казакша

Передача аналоговых видео- и аудиосигналов от внешнего устройства на телевизор.

Подключите внешнее устройство к телевизору с помощью компонентного кабеля, как показано на следующем рисунке.

ПРИМЕЧАНИЕ

- При неправильном подключении кабелей изображение может быть черно-белым или иметь искаженный цвет.

Казакша

Передача аналоговых видео- и аудиосигналов от внешнего устройства на телевизор. Подключите внешнее устройство к телевизору с помощью композитного кабеля, как показано на следующем рисунке.

MHL Connection

English

Mobile High-definition Link (MHL) представляет собой интерфейс для передачи цифровых аудиовизуальных сигналов от мобильных телефонов к телевизорам.

ПРИМЕЧАНИЕ

Подключите мобильный телефон к порту HDMI IN 3 (MHL), чтобы экран телефона отображался на телевизоре.

Для подключения телевизора и мобильного телефона требуется пассивный кабель MHL.

Это возможно только для мобильных телефонов, поддерживающих MHL.

Некоторыми приложениями можно управлять с помощью пульта ДУ.

Некоторыми мобильными телефонами, поддерживающими MHL, можно управлять с помощью Волшебного пульта ДУ.

Қазақша

Вместо встроенного динамика можно использовать дополнительную внешнюю аудиосистему.

Подключение цифрового оптического аудиоустройства

Передача цифрового оптического аудиосигнала от телевизора к внешнему устройству. Подключите внешнее устройство к телевизору с помощью оптического аудиокабеля, как показано на следующем рисунке.

ПРИМЕЧАНИЕ

• Не смотрите внутрь оптического выходного порта. Попадание лазерного луча в глаза может повредить зрение.
• Функция аудио с АСР (защита от копирования аудио) может блокировать вывод аудио на цифровые выходы.

Қазақша

Подключите к телевизору USB-устройство хранения данных, например устройство флэшпамяти USB, внешний жесткий диск или USB-устройство для чтения карт памяти и откройте меню Smart Share для использования различных мультимедийных файлов.

ПРИМЕЧАНИЕ

• Подсоедините внешний источник питания, если необходим USB.
• Некоторые концентраторы USB могут не работать. Если устройство USB, подключенное с помощью концентратора USB, не обнаружено, подсоедините его непосредственно к порту USB на телевизоре.

Казакша

Просмотр зашифрованных (платных) служб в режиме цифрового ТВ. Эта функция доступна не во всех странах.

РИМЕЧАНИЕ

• Проверьте, правильно ли установлен модуль CI в разъем для карты РСМСІА. Неправильная установка модуля может привести к повреждению телевизора и разъема для карты РСМСІА.
• Если в телевизоре отсутствуют видеоизображение и звук при подключенном Cl+ CAM, свяжитесь с оператором клиентской службы наземного/кабельного/спутникового вещания.

Казакша

Для передачи аналоговых видео- и аудиосигналов от внешнего устройства на телевизор подключите внешнее устройство к телевизору с помощью кабеля Euro Scart, как показано на следующем рисунке.

Тип выходаТекущийрежим ввода	AV1(ТВ-выход 1 )
Цифровое ТВ Цифровое ТВ
Аналоговое ТВ, AV	Аналоговое ТВКомпоне
HDMI

1 ТВ-выход. Вывод аналогового или цифрового ТВ-сигнала.

НТНЫЙ

ПРИМЕЧАНИЕ

• Используемый кабель Scart Euro должен иметь защиту сигнала.
• При просмотре цифрового ТВ в режиме 3D-изображения только выходные сигналы 2D могут выводиться через кабель SCART. (Только для моделей с поддержкой 3D)

Қазақша

Подключите к телевизору различные внешние устройства и переключайте режимы источников для выбора внешнего устройства. Для получения дополнительной информации о подключении внешнего устройства см. руководства пользователя каждого устройства. Допустимо подключение следующих внешних устройств: ресиверов HD, DVD-проигрывателей, видеомагнитофонов, аудиосистем, устройств хранения данных USB, ПК, игровых приставок и других внешних устройств.

ПРИМЕЧАНИЕ

• Процесс подключения внешнего устройства отличается в зависимости от модели.
• Подключите внешние устройства независимо от порядка расположения разъемов телевизора.
• При записи телевизионной передачи с помощью устройства записи DVD или видеомагнитофона проверьте, что входной телевизионный сигнал поступает на вход телевизора через устройство записи DVD или видеомагнитофон. Для получения дополнительной информации о записи см. руководство пользователя подключенного устройства.
• Инструкции по эксплуатации см. в документации внешнего устройства.
• При подключении к телевизору игровой приставки используйте кабель, который поставляется в комплекте игровой приставки.
• В режиме РС (ПК) может наблюдаться шум, из-за выбранного разрешения, частоты вертикальной развертки, контрастности или яркости. При возникновении помех выберите для выхода РС другое разрешение, измените частоту обновления или отрегулируйте яркость и контрастность в меню PICTURE (КАРТИНКА) так, чтобы изображение стало четким.
• В режиме РС (ПК) некоторые настройки разрешения экрана могут не работать должным образом в зависимости от видеоплаты.

Қазақша

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

PDP телевизор

Перед началом эксплуатации устройства внимательно прочтите настоящее руководство и сохраните его для будущего использования.

Продукт, сертифицированный до 15 февраля 2013 г.

Продукт, сертифицированный после 15 февраля 2013 г.

СОДЕРЖАНИЕ

3 ЛИЦЕНЗИИ

3 ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

4 ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

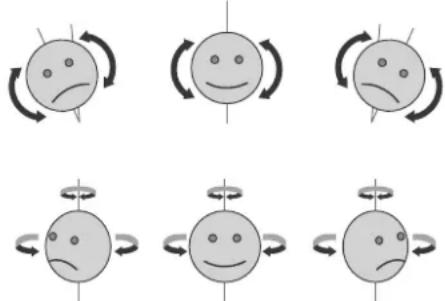

10 - Просмотр 3D-изображения (только для моделей с поддержкой 3D)

12 ПРОЦЕДУРА УСТАНОВКИ

12 СБОРКА И ПОДГОТОВКА К РАБОТЕ

12 Распаковка
16 Принадлежности, приобретаемые отдельно

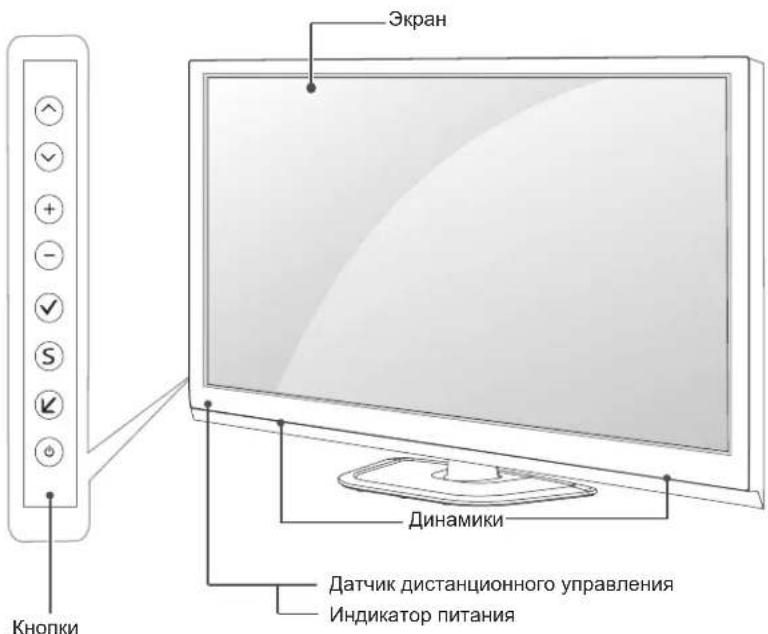

17 Элементы и кнопки
18 Поднятие и перемещение телевизора
19 Установка на столе
20 Крепление на стене

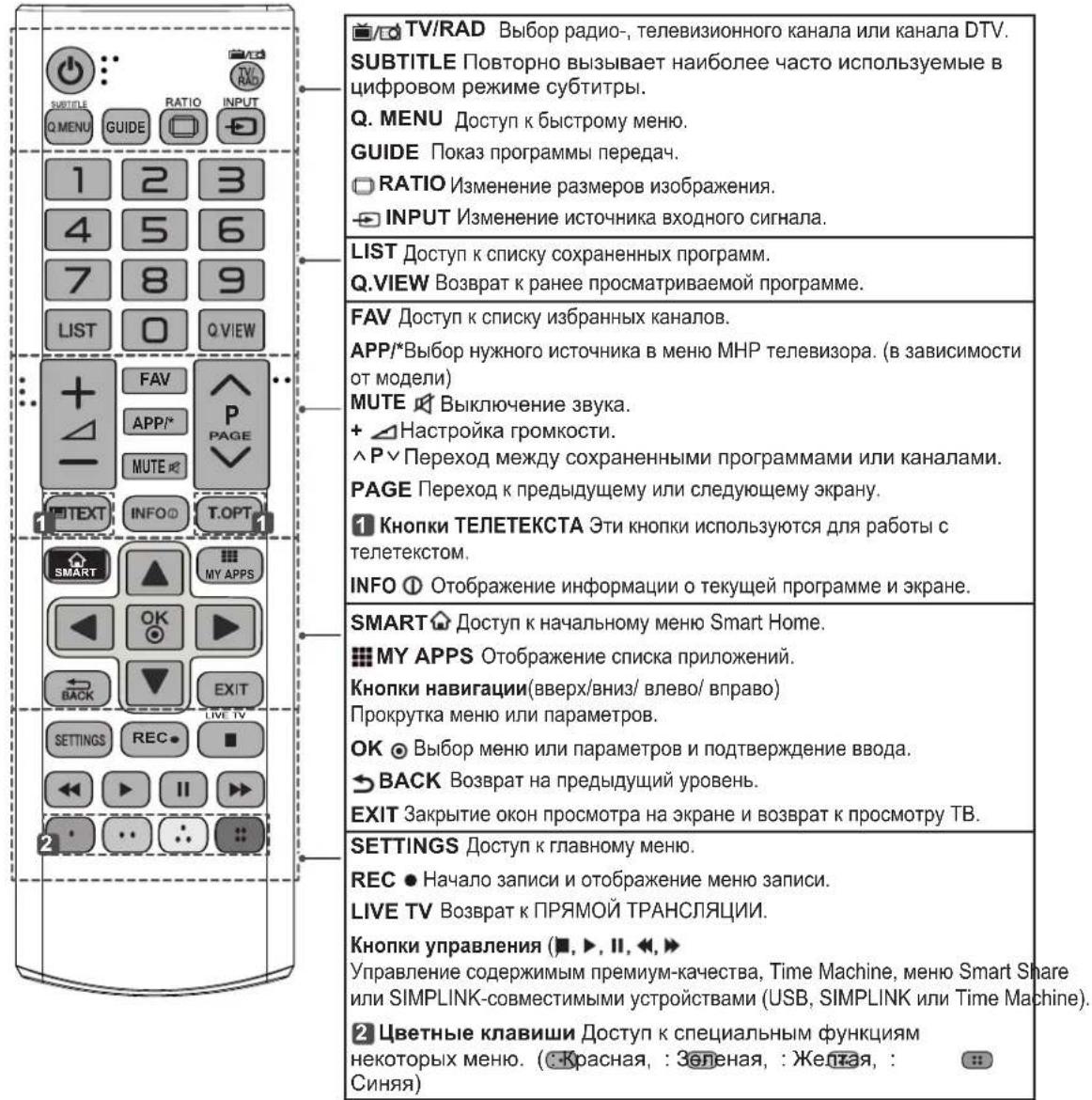

21 ПУЛЬТ ДУ

23 УСЛОВИЯ ИСПОЛЬЗОВАНИЯ ПУЛЬТА ДУ MAGIC

24 Регистрация пульта ДУ Magic
24 Использование пульта ДУ Magic
24 при использовании пульта ДУ Magic

25 ИСПОЛЬЗОВАНИЕ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ

26 ОБСЛУЖИВАНИЕ

26 Чистка телевизора
26 - Экран, рамка, Корпус и подставка
26 - Кабель питания

26 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

27 НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

27 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРЕДУПРЕЖДЕНИЕ!

• Несоблюдение указанных мер предосторожности может привести к серьезной травме, несчастному случаю или смертельному исходу.

ВНИМАНИЕ!

• Несоблюдение указанных мер предосторожности может привести к легкой травме или повреждению устройства.

ПРИМЕЧАНИЕ

• Примечание помогает понять безопасный способ использования устройства и следовать ему. Пожалуйста, внимательно прочитайте это примечание, прежде чем использовать устройство.

ЛИЦЕНЗИИ

Поддерживаемые лицензии могут отличаться в зависимости от модели. Дополнительная информация о лицензиях находится по адресу www.lg.com.

DOLBY

DIGITAL PLUS

Изготовлено по лицензии компании Dolby Laboratories.

“Долби” и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Права на товарные знаки и зарегистрированные товарные знаки HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI Logo в США и других странах принадлежат компании HDMI Licensing, LLC.

HD

СВЕДЕНИЯ О DIVX VIDEO: DivX® — это цифровой формат видео, созданный компанией DivX, LLC, дочерней компанией Rovi Corporation. Данное устройство имеет официальную сертификацию DivX Certified® для воспроизведения видео DivX. Посетите веб-сайт divx.com для получения дополнительной информации и загрузки программного обеспечения для преобразования видео в формат DivX.

СВЕДЕНИЯ О DIVX VIDEO-ON-DEMAND. Для воспроизведения фильмов DivX Video-on-Demand (VOD) устройство DivX Certified® должно быть зарегистрировано. Чтобы получить код регистрации, перейдите в раздел DivX VOD меню настройки устройства. Для получения дополнительной информации о выполнении регистрации перейдите по адресу: vod.divx.com.

"DivX Certified® для воспроизведения видео DivX® с разрешением до HD 1080р, включая содержимое со статусом Premium".

"DivX®, DivX Certified® и соответствующие логотипы являются товарными знаками компании Rovi Corporation или ее дочерних компаний и используются по лицензии."

dts

2.0+Digital Out

«Защищено одним или несколькими из следующих патентов:

Произведено по лицензии по патентам США №: 5,956,674; 5,974,380;

6,487,535 и другим всемирным патентам и патентам США, выпущенным и рассматриваемым. DTS, символ и DTS и символ вместе являются зарегистрированными товарными знаками, а DTS 2.0+Digital Out является зарегистрированным товарным знаком DTS, Inc. Данный продукт также включает программное обеспечение. © DTS, Inc. Все права сохранены.

ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым исходным кодом, который содержится в данном продукте, посетите веб-сайт: http://opensource.ige.com. Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от гарантий и уведомления об авторских правах.

LG Electronics также предоставляет исходный код на компакт-диске за плату, которая покрывает стоимость выполнения этой рассылки (в частности, стоимость медианосителя, пересылки и обработки) посредством запросов в LG Electronics по адресу: [e-mail]. Данное предложение действительно в течение трех (3) лет с даты приобретения изделия.

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Прежде чем пользоваться устройством, внимательно прочитайте эти инструкции по технике безопасности.

ПРЕДУПРЕЖДЕНИЕ!

	Не размещайте телевизор и пульт ДУ в следующих местах:- под воздействием прямых солнечных лучей;- в местах с повышенной влажностью, например, в ванной комнате;- вблизи источников тепла, например, печей, обогревателей и др.;- вблизи кухонных столов или увлажнителей, где на них легко может попасть пар или масло;- в местах, не защищенных от дождя или ветра;- вблизи сосудов с водой, например, ваз.Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током, неисправности или деформации устройства.
	Не размещайте устройство в местах, где оно может подвергнуться воздействию пыли.Это может привести к пожару.
	Сетевая вилка служит для отключения устройства. Вилка должна оставаться исправной.
	Не прикасайтесь к вилке мокрыми руками. Кроме того, если шнур влажный или покрыт пылью, как следует просушите вилку или сотрите со шнура пыль. Избыточная влага может привести к поражению электрическим током.
	Розетка, к которой подключается устройство, должна быть заземлена (кроме незаземляемых устройств).Иначе возможно поражение электрическим током или иная травма.
	Плотно вставляйте кабель питания в разъем.Если кабель питания вставлен неплотно, может возникнуть пожар.
	Кабель питания не должен соприкасаться с такими предметами, как нагреватели.Это может привести к пожару или поражению электрическим током.
	Не следует ставить тяжелые предметы или сам телевизор на шнур питания.Это может привести к пожару или поражению электрическим током.
	Во избежание попадания дождевой воды по антенному кабелю, его следует вводить снаружи здания в помещение снизу вверх.Попадание воды внутрь устройства может привести к его повреждению и поражению электрическим током.
	При монтаже телевизора на стену следует убедиться, что телевизор не висит на кабеле питания и сигнальных кабелях.Это может стать причиной пожара или поражения электрическим током.
	Не подключайте слишком много электрических устройств к одной розетке на несколько потребителей.Это может привести к возгоранию по причине перегрева.
	При подключении внешних устройств следите за тем, чтобы телевизор не упал или не опрокинулся.Это может привести к травме или повреждению телевизора.
	Держите влагонепроницаемый упаковочный материал и виниловую упаковку в месте, недоступном для детей.Влагопоглощающий материал может нанести вред при проглатывании. При случайном попадании материала внутрь следует вызвать у пострадавшего рвоту и обратиться в ближайшее медучреждение. Кроме того, виниловая упаковка может привести к удушению. Держите ее в недоступном для детей месте.
	Не разрешайте детям забираться или держаться за телевизор.Телевизор может упасть, что может привести к тяжелым травмам.
	Утилизируйте использованные батареи должным образом и следите за тем, чтобы дети не проглотили их.Если это произошло, немедленно обратитесь за медицинской помощью.
	Когда кабель питания вставлен в розетку, не вставляйте проводник (например, металлическую спицу) в другой конец кабеля. Кроме того, не прикасайтесь к другому концу кабеля питания, когда кабель вставлен в розетку.Возможно поражение электрическим током.(в зависимости от модели)
	Не размещайте и не храните горючие вещества около устройства.Из-за неосторожного обращения с горючими веществами может возникнуть взрыв или пожар.
	Не роняйте внутрь устройства металлические предметы (монеты, заколки для волос, спицы, куски провода и т.п.), а также легковоспламеняющиеся предметы (например, бумагу или спички). Следует внимательно следить за детьми, когда они находятся вблизи устройстваВозможно поражение электрическим током, пожар или травмы. Если в устройство попал посторонний предмет, отсоедините кабель питания и обратитесь в сервисный центр.
	Не распыляйте воду на устройство и не очищайте его горючими веществами (бензин или растворитель). Возможно поражение электрическим током или пожар.
	Не допускайте ударов по устройству и попадания посторонних предметов внутрь устройства, не стучите по экрану.Несоблюдение этих мер предосторожности может привести к травме или повреждению устройства.
	Не прикасайтесь к устройству или антенне во время грозы.Возможно поражение электрическим током.
	Не прикасайтесь к стенной розетке в случае утечки газа. Откройте окна и проветрите помещение.Искра может вызвать пожар, и вы можете получить ожог.
	Не следует самостоятельно разбирать, ремонтировать и модифицировать устройство.Возможно поражение электрическим током или пожар.Для проверки, калибровки или ремонта устройства обращайтесь в сервисный центр.
	Если произойдет что-либо из перечисленного, немедленно отключите устройство от электросети и обратитесь в сервисный центр:- Устройство было подвергнуто электрическому разряду.- Устройство было повреждено.- В устройство попали посторонние предметы.- Из устройства шел дым или странный запах.Это может привести к пожару или поражению электрическим током.
	Если вы не собираетесь пользоваться устройством в течение длительного времени, отсоедините от него кабель питания.Пыль может вызвать пожар, а в результате нарушения изоляции может произойти утечка тока, поражение электрическим током или пожар.
	На устройство не должны попадать капли жидкости или брызги. Нельзя также ставить на него предметы, наполненные жидкостью (например, вазы).

ВНИМАНИЕ!

Установите устройство в месте, где нет радиопомех.

Спедует обеспечить достаточное расстояние между наружной антенной и кабелем питания во избежание их соприкосновения даже в случае падения антенны.

Это может привести к поражению электрическим током.

Не устанавливайте устройство на неустойчивые полки или наклонные поверхности. Также следует избегать мест, где устройство подвергается вибрациям, или мест с неполной опорой.

Несоблюдение указанных мер предосторожности может привести к тому, что устройство упадет или перевернется, что может повлечь за собой травму или повреждение устройства.

При установке телевизора на подставку нужно предпринять меры по предотвращению его опрокидывания. При несоблюдении указанных мер предосторожности устройство может упасть, что может привести к травме.

Если требуется закрепить устройство на стене, установите стандартное VESA-крепление для монтажа на стене (дополнительные детали) на его задней панели. При установке устройства на стене с помощью настенного монтажного кронштейна (дополнительные детали) надежно закрепите его во избежание падения устройства.

Используйте только крепления / аксессуары, рекомендованные изготовителем.

Для установки антенны обратитесь к квалифицированному специалисту. Самостоятельная установка может привести к пожару или поражению электрическим током.

При просмотре телевизора рекомендуется соблюдать расстояние, равное не менее 2—7 диагоналям экрана телевизора.

Просмотр телевизора в течение длительного времени может привести к снижению остроты зрения.

Используйте только указанный тип батарей.

Несоблюдение этого требования может привести к повреждению пульта ДУ.

Не используйте новые батареи вместе со старыми.

Это может привести к перегреву и протечкам батарей.

Элементы питания не должны подвергаться нагреву от прямых солнечных лучей, огня или электрических обогревателей.

Не вставляйте неперезаряжаемые элементы питания в зарядное устройство.

Между пультом ДУ и датчиком не должно быть никаких предметов.

Сигнал от пульта ДУ может быть подавлен солнечным светом или другим источником яркого света. В этом случае в комнате следует сделать свет менее ярким.

При подключении внешних устройств, таких как игровые консоли, убедитесь в том, что подключаемые кабели имеют достаточную длину.

Иначе устройство может упасть, что приведет к травме или повреждению устройства.

	Не следует включать/выключать телевизор, подсоединяя или отсоединяя вилку от настенной розетки (не используйте вилку для включения).Это может стать причиной механического отказа или поражения электрическим током.
	Облюдайте инструкции по установке, приведенные далее, чтобы предотвратить перегрев устройства:- Расстояние между телевизором и стеной должно быть не менее 10 см.- Не устанавливайте устройство в местах без вентиляции (например, на книжной полке или в серванте).- Не устанавливайте устройство на ковер или подушку.- Убедитесь в том, что вентиляционные отверстия не закрыты скатертью или шторой.Иначе может произойти возгорание.
С	Не прикасайтесь к вентиляционным отверстиям при просмотре телевизора в течение долгого времени, поскольку они могут сильно нагреться. Это не влияет на работу или производительность устройства.
Периодически осматривайте кабель устройства и в случае видимого износа или повреждения выньте его из розетки и замените на кабель, рекомендованный авторизованным специалистом по обслуживанию.
	Не допускайте скопления пыли на контактах разъемов или на розетке.Это может привести к пожару.
	Не допускайте физического или механического воздействия на шнур электропитания, а именно перекручивания, завязывания, перегибания шнура. Не зажимайте шнур дверью и не наступайте на него. Обращайте особое внимание на вилки, стенные розетки и точки соединения провода с устройством.
	Не нажимайте сильно на панель рукой или острым предметом (гвоздем, карандашом или ручкой). Не царапайте панель.
	Отарайтесь не прикасаться к экрану и не держать на нем пальцы в течение продолжительного периода времени. Это может вызвать временные искажения на экране.
	При чистке устройства и его компонентов сначала отсоедините вилку шнура питания от розетки, а затем протрите устройство мягкой тканью.Применение избыточных усилий может привести к появлению царапин или обесцвечиванию поверхности. Не распыляйте воду и не протирайте устройство мокрой тканью. Никогда не пользуйтесь очистителями для стекол, автомобильными или промышленными полиролями, абразивными средствами или воском, бензолом, спиртом и т. п., которые могут повредить устройство и его панель.Несоблюдение указанных мер предосторожности может привести к возгоранию, поражению электрическим током или повреждению устройства (деформации, коррозии или поломке).
Если устройство подключено к розетке переменного тока, оно не отключается от источника питания переменного тока даже при выключении с помощью переключателя питания.
	Отключая прибор от электрической розетки, беритесь рукой за вилку.Отсоединение проводов внутри кабеля может привести к возгоранию.
	При перемещении устройства сначала убедитесь в том, что оно отключено от сети. Затем отсоедините кабели питания, антенные кабели и остальные подключаемые кабели.Телевизор или кабель питания могут быть повреждены, что может создать опасность возгорания или поражения электрическим током.
	Перемещение или распаковку устройства следует производить двум людям, т.к. оно тяжелое.Иначе возможно получение травмы.
	Рез в год отдавайте устройство в сервисный центр для чистки его внутренних частей.Накопившаяся пыль может привести к механическому повреждению.
	Любое обслуживание должны производить квалифицированные специалисты.Обслуживание требуется, когда устройство было повреждено каким-либо образом (поврежден кабель питания или вилка, пролита жидкость, внутрь попал посторонний предмет, устройство пострадало от дождя или влаги, устройство не работает должным образом, или его уронили).
	Если устройство кажется холодным на ощупь, при его включении возможно небольшое мерцание. Это нормальное явление, с устройством все в порядке.
	ЖК-панель — это высокотехнологичное изделие с матрицей с разрешением от 2 до 6 миллионов пикселов. На панели могут появляться мелкие черные точки и/или яркие цветные точки (красные, синие или зеленые) размером 1 ppm. Это не является неисправностью и не влияет на производительность и надежность устройства.Эта проблема также встречается в сторонних продуктах и не является поводом для обмена или денежного возмещения.
	В•зависимости от места просмотра (слева/справа/сверху/снизу) яркость и цветность панели может изменяться.Этот происходит ввиду особенностей строения панели. Это не связано с производительностью устройства и не является неисправностью.

Отображение неподвижного изображения (например, логотипа вещаемого канала, экранного меню, сцены из видеогры) в течение длительного времени может привести к повреждению экрана и появлению остаточного изображения. Настоящая гарантия на устройство не распространяется на появление остаточного изображения.

Не допускайте отображения статичного изображения в течение длительного времени (двух и более часов для ЖК-телевизоров, одного и более часов для плазменных телевизоров). Кроме того, остаточное изображение по краям экрана может появиться при просмотре изображения в формате 4:3 в течение длительного периода времени.

Эта проблема также встречается в сторонних продуктах, и не является поводом для обмена или денежного возмещения.

Звуки, издаваемые устройством

Треск: треск, который можно услышать при просмотре или выключении телевизора, вызван тепловым сжатием пластика в результате изменения температуры и влажности. Данный шум является обычным явлением при использовании продуктов, подверженных температурной деформации. Гудение электрической цепи/жужание панели: из высокоскоростной коммутационной схемы устройства может исходить тихий шум, образованный при прохождении большого тока, необходимого для работы устройства. Это зависит от устройства. Данный звук не влияет на работу и надежность продукта.

Просмотр 3D-изображения (только для моделей с поддержкой 3D)

ПРЕДУПРЕЖДЕНИЕ!

Условия просмотра

• Время просмотра
- При просмотре 3D-изображения каждый час следует делать 5—15-минутные перерывы. Просмотр 3D-изображения в течение длительного времени может стать причиной головной боли, головокружения, усталости или дискомфорта.

Люди, подверженные припадкам от светового воздействия или имеющие хронические заболевания

• Некоторые зрители могут испытывать припадки или другие симптомы в результате воздействия импульсов света или определенного его сочетания в 3D-изображении.
• Не следует смотреть 3D-видео, если чувствуется тошнота, при беременности и / или хронических заболеваниях, таких как эпилепсия, расстройство сердечной деятельности или при проблемах с давлением и т.д.
• 3D-изображения не рекомендуются к просмотру людям со стереослепотой или стереоаномалиями. Может появиться двое изображения или дискомфорт.
• В случае страбизма (косоглазие), амблиопии (пониженное зрение) или астигматизма могут возникнуть сложности в распознавании глубины, может быстро наступать усталость из-за двоения изображения. Рекомендуется делать более частые перерывы.
• Если зрение левым и правым глазом различается, то перед просмотром 3D-изображений следует пройти осмотр у окулиста.

Симптомы, при которых требуется прекратить просмотр 3D-изображения или сделать перерыв

• Не следует смотреть 3D-изображение при усталости от недостатка сна, переутомлении или опьянении.
• В этом случае следует прекратить просмотр 3D-изображения и отдохнуть, чтобы данные симптомы прошли.
• Если симптомы сохраняются, то следует обратиться к врачу. Симптомы включают головную боль, боль в глазах, головокружение, тошноту, сердцебиение, расфокусировку изображения, дискомфорт, двоение изображения, зрительный дискомфорт и усталость.

ВНИМАНИЕ!

Условия просмотра

• Расстояние просмотра

- При просмотре 3D-видео рекомендуется находиться на расстоянии не менее двух диагоналей экрана от телевизора. Если при просмотре 3D-видео вы чувствуете дискомфорт, отодвиньтесь от телевизора дальше.

- Положение при просмотре

- Голова должна быть прямо направлена в центр экрана на уровне глаз. Иначе качественное отображение 3D-видео может не обеспечиваться.

- Просмотр 3D-изображений детьми до 6 лет запрещен.

- Дети до 10 лет, поскольку их зрение развивается, имеют повышенную восприимчивость и перевозбуждаются (например, пытаются дотронуться до экрана или прыгнуть в него). Просмотр 3D-изображений детьми должен строго контролироваться.

- У детей более выражена бинокулярная диспаратность 3D-изображений, чем у взрослых, поскольку расстояние между глазами у них меньше. Таким образом, одно и то же стереоизображение для них выглядит более глубоким, чем для взрослых.

- Подростки

- Подростки до 19 лет могут иметь повышенную чувствительность из-за световой стимуляции 3D-изображения. Рекомендуйте им воздерживаться от длительного просмотра 3D-изображений в состоянии усталости.

- Пожилые люди

- Для пожилых людей стереоэффект 3D-изображений может быть менее выражен, чем для молодых. Не следует располагаться к телевизору ближе, чем рекомендуется.

Меры предосторожности при использовании 3D-очков

- Убедитесь в том, что вы используете 3D-очки производства LG. Иначе качественное отображение 3D-видео может не обеспечиваться.

- Не используйте 3D-очки вместо очков для коррекции зрения, солнечных очков и защитных очков.

- Применение модифицированных 3D-очков может привести к напряжению зрения или искажению изображения.

- Не подвергайте 3D-очки воздействию чрезвычайно высоких или низких температур. Это может привести к их деформации.

• 3D-очки легко сломать или поцарапать. Используйте только чистую мягкую ткань для очистки линз. Не царапайте поверхность линз 3D-очков острыми предметами и не очищайте их химическими веществами.

- При просмотре 3D-видео при флуоресцентном освещении или трехцветных лампах может быть заметно мерцание экрана. В таком случае свет следует выключить или приглушить освещение.

- Другие электронные устройства или средства связи следует выключить или убрать от телевизора, т.к. они могут вызвать помехи и нарушить правильную работу функции 3D-изображения.

- При просмотре телевизора в положении лежа 3D-изображение может становиться темнее или исчезать.

ПРИМЕЧАНИЕ

• Приведенное изображение может отличаться от вашего телевизора.
• Экранное меню вашего телевизора может незначительно отличаться от изображенного на рисунке.
• Доступные меню и параметры могут отличаться в зависимости от используемого источника входа или модели устройства.
• В дальнейшем этот телевизор может получить новые функции.
• Для снижения энергопотребления переключайте телевизор в режим ожидания. Если какое-то время телевизор не смотрят, следует выключить его, чтобы снизить потребление энергии.
• Энергопотребление во время использования может быть значительно снижено путем уменьшения яркости изображения. При этом будут снижены и эксплуатационные расходы.

ПРОЦЕДУРА УСТАНОВКИ

1 Откройте упаковку и убедитесь в наличии полного комплекта аксессуаров.
2 Подсоедините подставку к телевизору.
3 Подключите внешнее устройство к телевизору.
4 Убедитесь в том, что сетевое подключение доступно.
Функции настройки сети можно использовать, только если сеть подключена. (Только для модели порта LAN)

СБОРКА И ПОДГОТОВКА К РАБОТЕ

Распаковка

Комплект должен включать следующие элементы. В случае отсутствия аксессуаров обратитесь в магазин, в котором был куплен этот товар. Рисунки в инструкции могут отличаться от данного устройства и его элементов.

ВНИМАНИЕ!

• Для обеспечения безопасности и продолжительного срока службы устройства не используйте детали, не одобренные изготовителем.
• Иначе при повреждении или получении травм гарантия на данное устройство не распространяется.
• На экране некоторых моделей может быть тонкая пленка; не снимайте ее.

Пульт ДУ и батареи (AAA)

(Только для

42/50PH47**,

50/60PH66**

50/60PH67**)

Пульт ДУ Magic, батареи (АА)

(Только для 50/60РН67**

(см. стр. 23)

Руководство пользователя

Ферритовый сердечник

Фиксатор кабеля
питания

(Только для 50РН47**

50PH67**, 50PH66**)

(См. стр. А-4)

Винт для настольной подставки

1шт

(Только для 42РН47**)

(см. стр. 19)

M4 × 14

M5 x 16

ИЛИ

Винты для сборки

(Только для 42РН47**)

(См. стр. А-3)

Винты для сборки

(Только для 50РН47**,

50/60PH67**,

50/60PH66**)

(См. стр. А-3)

Стойка / Основание

(См. стр. А-3)

Изолятор

(в зависимости от

модели)

(см. стр. 15)

ИМЕЧАНИЕ

Комплектация вашего продукта может отличаться в зависимости от модели.

Опецификации продуктов или содержание данного руководства может изменяться без предварительного уведомления ввиду модернизации функций продукта.

Использование ферритового кольца

1 Ферритовый сердечник используется для снижения электромагнитных помех в кабеле питания. Один раз намотайте кабель питания на ферритовый сердечник.

Поместите ферритовый сердечник рядом штепсельной вилкой.

[со штепсельной вилкой]

[с телевизором]

[Рис. 1-1]

(Черный)

[Вид ферритового сердечника в разрезе]

Поместите ферритовый сердечник рядом с телевизором и штепсельной вилкой.

[со штепсельной вилкой]

[с телевизором]

[Рис. 1-2]

2 Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле. Поместите ферритовый сердечник рядом с телевизором.

Один раз намотайте компонентный кабель Y, Pb, Pr, L, R на ферритовый сердечник.

[с внешним устройством]

[с телевизором]

[Рис. 2-1]

Соберите и свяжите компонентный кабель Y, Pb, Pr, L, R и Scart кабеля ферритовый сердечник.

[с внешним устройством]

[Вид ферритового сердечника в разрезе]

Один раз намотайте аудиокабель ПК на ферритовый сердечник.

[с внешним устройством]

[с телевизором]

[Рис. 2-3]

3 Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле ЛВС.

Обмотайте кабель ЛВС один раз вокруг ферритового сердечника В и три раза — вокруг ферритового сердечника А. Разместите ферритовый сердечник вблизи телевизора и внешнего устройства.

[с телевизором]

[с внешним устройством]

[Рис. 3]

[Вид ферритового сердечника в разрезе]

- При наличии пяти ферритовых сердечников выполните действия, как показано на Рис. 1-1, 2 и 3.

-При наличии шести ферритовых сердечников выполните действия, как показано на Рис. 1-2, 2 и 3.

- Для оптимального соединения кабели HDMI и USB-устройства должны иметь кайму толщиной не более 10 мм и шириной не более 18 мм. Используйте удлинитель с поддержкой USB 2.0, если кабель USB или флэш-накопитель USB не входит в порт USB на вашем телевизоре.

*A 10 MM *B 18 MM

ПРИМЕЧАНИЕ

- Руководство по установке антенного изолятора

- Используйте для установки телевизора в месте, где существует разность потенциалов между телевизором и GND (землей) сигнала антенны.

» Если существует разность потенциалов сигнала антенны между телевизором и GND (землей), то контакт антенны может сильно нагреться, а перегрев может привести к несчастному случаю.

- Безопасность во время просмотра телевизора можно увеличить путем эффективного снятия напряжения электропитания с телевизионной антенны. Рекомендуется прикрепление изолятора к стене. Если изолятор невозможно прикрепить к стене, прикрепите его к телевизору. Избегайте отсоединения антенного изолятора после его установки.

- Сначала убедитесь, что телевизионная антенна подключена.

Подсоедините окончание изолятора к розетке кабеля/антенны, а другой его конец к телевизору или цифровой приставке.

"Оборудование, подключенное к заземлению через сеть или с помощью другого оборудования с подключением к заземлению и к системе кабельного вещания с помощью коаксиального кабеля, может в некоторых случаях создать опасность пожара. Подключение к системе кабельного вещания должно осуществляться через устройство, обеспечивающее электрическую изоляцию ниже определенного диапазона частот (гальванический разъединитель, см. EN 60728-11)"

При использовании изолятора РЧ может произойти небольшая потеря чувствительности сигнала

Принадлежности, приобретаемые отдельно

Отдельные элементы каталога могут быть изменены или модифицированы без уведомления.

Для приобретения этих принадлежностей обратитесь к дилеру.

Данные устройства работают только с совместимыми моделями.

AG-S3**
3D-очки

AN-MR400
Пульт ДУ Magic

AN-VC4**
Камера для видеозвонков

AN-WF100
Ключ Wi-Fi

AN-TP300
Перо, Наконечник

AN-TD200
Аппаратный ключ пера Touch pen

AN-BL***
Беспроводной IR- бластер

С помощью пера Touch Pen вы можете использовать телевизор в качестве сенсорного монитора без необходимости его подключения к компьютеру. Перо Touch Pen (с подставкой) необходимо приобрести вместе с аппаратным ключом.

Совместимость	PH47**, PH66** PH67**
AG-S3**3D-очки	•	•
AN-MR400Пульт ДУ Magic	•	•
AN-VC4**Камера для видеозвонков	•	•
AN-WF100Ключ Wi-Fi	•
AN-TP300Перо,Наконечник	•	•
AN-TD200Аппаратный ключ пера Touch pen	•	•
Аудиоустройство LG	•	•
AN-BL***Беспроводной IR-бластер	•(в зависимости от модели)	•(в зависимости от модели)

Название модели или ее конструкция может изменяться в зависимости от функциональных обновлений, решения производителя или от его политики.

Элементы и кнопки

Кнопка Описание
∅	Включение или выключение устройства.
√	Выбор подсвеченного пункта меню или подтверждение ввода.
S	Переход в главное меню или сохранение введенных данных и выход из меню.
∠	Изменение источника входного сигнала.
- +	Настройка громкости.
√ ^	Прокрутка по списку сохраненных каналов.

Поднятие и перемещение телевизора

Перед перемещением или поднятием телевизора ознакомьтесь со следующими инструкциями во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера телевизора.

ВНИМАНИЕ!

- Избегайте касания экрана, так как это может привести к его повреждению.

• Телевизор предпочтительно перемещать в оригинальной коробке или упаковочном материале.
• Перед перемещением или поднятием телевизора отключите кабель питания и все остальные кабели.
• Во избежание царапин, когда вы держите телевизор, экран должен быть направлен в сторону от вас.

- Крепко удерживайте верхнюю и нижнюю части корпуса телевизора. Не дотрагивайтесь до прозрачной части, динамика или области решетки динамика.

• Большой телевизор должны переносить не менее 2-х человек.
• При транспортировке телевизора в руках удерживайте его, как показано на следующем рисунке.

• При транспортировке не подвергайте телевизор тряске или избыточной вибрации.
• При транспортировке держите телевизор вертикально, не ставьте его на бок и не наклоняйте влево или вправо.
• Не оказывайте чрезмерного давления на каркас рамы, ведущего к ее сгибанию / деформации, так как это может привести к повреждению экрана.

Установка на столе

1 Поднимите и вертикально установите телевизор на столе.

- Оставьте 10 см (минимум) зазор от стены для достаточной вентиляции.

2 Подключите шнур питания к розетке.

ВНИМАНИЕ!

- Не размещайте телевизор вблизи источников тепла, так как это может привести к пожару или другим повреждениям.

Закрепление телевизора на столе

Закрепите телевизор на столе для предотвращения наклона вперед, повреждения и потенциального травмирования. (только для 42РН47**)

- Для предотвращения опрокидывания телевизор должен быть прикреплен к столу или стене согласно инструкциям по монтажу. Опрокидывание, тряска или раскачивание телевизора может привести к травме.

Регулировка угла обзора телевизора

(этот компонент доступен не для всех моделей). Поверните телевизор на 20 градусов влево или вправо для улучшения видимости с места просмотра.

ВНИМАНИЕ!

• При регулировке угла обзора устройства будьте осторожны, чтобы не прищемить пальцы.
• Не допускайте защемления рук или пальцев, т.к. это может привести к травме. При слишком большом наклоне телевизор может упасть, что приведет к его повреждению или травме.

Закрепление телевизора на стене

(этот компонент доступен не для всех моделей).

1 Вставьте и затяните болты с ушками или болты кронштейнов ТВ на задней панели телевизора.

- Если в местах для болтов с ушками уже установлены другие болты, то сначала вывинтите их.

2 Закрепите кронштейны на стене с помощью болтов.

Совместите кронштейн и болты с ушками на задней панели телевизора.

3 Крепким шнуром надежно привяжите болты с ушками к кронштейнам.

Убедитесь в том, что шнур расположен горизонтально.

ВНИМАНИЕ!

- Следите за тем, чтобы дети не забирались и не висели на телевизоре.

ПРИМЕЧАНИЕ

- Используйте платформу или шкаф достаточно большой и прочный, чтобы выдержать вес устройства. - Кронштейны, винты и шнуры не входят в комплект поставки. Дополнительные аксессуары можно приобрести у местного дилера.

Крепление на стене

Осторожно прикрепите настенный кронштейн (приобретаемый отдельно) к задней части телевизора и прикрепите его к прочной стене перпендикулярно полу. Для монтажа телевизора на стены из других строительных материалов обращайтесь к квалифицированным специалистам. Компания LG рекомендует вызывать квалифицированного мастера для крепления телевизора к стене.

Убедитесь в том, что винты и настенный кронштейн отвечают стандартам VESA. В следующей таблице приведены стандартные габариты для комплектов настенного крепления.

Принадлежности, приобретаемые отдельно (кронштейн для настенного крепления)

Модель	42/50PH47**50/60PH67**50/60PH66**
VESA (A x B) 400 x	400
Стандартный винт	M6
Количество винтов	4
Кронштейн для настенного крепления	PSW420BX

ВНИМАНИЕ!

• Перед перемещением и установкой телевизора отключите кабель питания. Несоблюдение этого правила может привести к поражению электрическим током.
• Установка телевизора на потолок или наклонную стену может привести к его падению и получению травмы. Следует использовать одобренный кронштейн LG для настенного крепления и обратиться к местному дилеру или квалифицированному специалисту.
• Не заворачивайте винты с избыточной силой, т.к. это может привести к повреждению телевизора и потере гарантии.
• Следует использовать винты и настенные крепления, отвечающие стандарту VESA. Гарантия не распространяется на повреждения или травмы, полученные в результате неправильного использования или использования неправильных аксессуаров.

ПРИМЕЧАНИЕ

• Следует использовать винты, указанные в спецификации для винтов стандарта VESA.
• Комплект кронштейна для настенного крепления снабжается инструкцией по монтажу и необходимыми комплектующими.
• Настенный кронштейн является дополнительным аксессуаром. Дополнительные аксессуары можно приобрести у местного дилера.
• Длина винтов может зависеть от кронштейна для настенного крепления. Убедитесь в том, что винты имеют соответствующую длину.
• Дополнительная информация приведена в руководстве к кронштейну для настенного крепления.

пульт ду

Этот компонент доступен не для всех моделей.

Описания в данном руководстве относятся к кнопкам на пульте ДУ. Внимательно прочитайте настоящее руководство и правильно используйте телевизор. Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи (1,5 В AAA) с учетом Ⓞ , указанных на наклейке в отсеке, и закройте крышку отсека. Для излечения батарей выполните действия по их установке в обратном порядке.

ВНИМАНИЕ!

- Не используйте новые батареи вместе со старыми, это может вызвать повреждение пульта ДУ.

Направляйте пульт ДУ на телевизор.

(Только для PH47**, PH66**) (в зависимости от модели)

(Только для PH67**) (в зависимости от модели)

УСЛОВИЯ ИСПОЛЬЗОВАНИЯ ПУЛЬТА ДУ MAGIC

Этот компонент доступен не для всех моделей.

При появлении сообщения "Разряжена батарея пульта ДУ Magic. Замените батарею." необходимо заменить батарею.

Чтобы заменить батареи, откройте крышку батарейного отсека, замените батареи (1,5 В АА) с учетом ⑦ и , указанных на наклейке в отсеке, и закройте крышку. Направляйте пульт ДУ на телевизор.

Чтобы извлечь батареи, выполните указания по их установке в обратном порядке.

- Не используйте новые батареи вместе со старыми, это может вызвать повреждение пульта ДУ.

(POWER)

Включение и выключение телевизора.

BACK

Возврат на предыдущий уровень.

Колесико(ОК)

Выбор меню или параметров и подтверждение ввода.

Прокрутка списка аненных каналов.

Если нажать кнопку навигации, перемещая указатель по экрану, то

указатель исчезнет, и пульт ДУ Magic будет работать как обычный пульт ДУ.

Чтобы указатель появился снова, потрясите пультом ДУ Magic из стороны в сторону.

3D

Просмотр 3D-видео.

Указатель (РЧ-передатчик)

Кнопки навигации

(вверх/вниз/влево/вправо)

Прокрутка меню или параметров.

SMART

Доступ к начальному меню Smart Home.

Распознавание голоса

Доступ к быстрому меню.

Доступ к Универсальному пульту.

(Эта функция доступна не во всех странах.)

+

Настройка громкости.

^Pv

Переход между сохраненными программами или каналами.

(Выключение звука)

Выключение звука.

Распознавание голоса (в зависимости от модели)

Для использования функции распознавания голоса требуется подключение к сети.

Уровень распознаваемости голоса зависит от пользовательских характеристик (голос, произношение, интонация и скорость) и от окружающих условий (шум и уровень громкости телевизора).

1. Нажмите кнопку распознавания голоса.

2. Произнесите необходимую фразу при появлении окна отображения голоса в левой части экрана телевизора.

3. Распознавание голоса может быть не выполнено, если вы говорите слишком быстро или слишком медленно.

4. При использовании пульта ДУ Magic расстояние между пультом и лицом не должно превышать 10 см.

Регистрация пульта ДУ Magic

Перед началом работы телевизора необходимо выполнить его сопряжение (зарегистрировать) с Волшебным пультом ДУ.

Регистрация пульта ДУ Magic

1 Для автоматической регистрации включите телевизор и нажмите кнопку Колесико(ОК). После завершения регистрации на экране появится соответствующее сообщение.
2 В случае ошибки регистрации выключите и снова включите телевизор, затем нажмите Колесико(ОК), чтобы выполнить регистрацию.

Повторная регистрация пульта ДУ Magic

1 Чтобы произвести сброс, нажмите и удерживайте кнопки BACK-SMART в течение 5 секунд. Затем зарегистрируйте пульт, выполнив процедуру "Регистрация Волшебного пульта ДУ", приведенную выше.
2 Для повторной регистрации Волшебного пульта ДУ нажмите и удерживайте кнопку BACK←в течение 5 секунд, направляя пульт в сторону телевизора. После завершения регистрации на экране появится соответствующее сообщение.

Использование пульта ДУ Magic

1 Если указатель исчез, слегка сдвиньте пульт ДУ влево или вправо. Указатель должен автоматически появиться на экране.
» Если указатель не используется в течение некоторого времени, он исчезает с экрана телевизора.
2 Для перемещения указателя наведите приемник указателя пульта ДУ на телевизор, а затем перемещайте его влево, вправо, вверх или вниз.
» Если указатель не работает должным образом, подождите 10 секунд, а затем повторите попытку.

1	При нажатии Колесико(ОК) на пульте ДУ Magic появляется следующий экран.Отображается информация о текущей программе на экране.
2	Можно выбрать Меню приложений.

при использовании пульта ДУ Magic

Используйте пульт ДУ в зоне приема сигнала (на расстоянии не более 10 м). Если пульт находится на большом расстоянии или между ним и телевизором есть препятствия, могут возникать сбои передачи сигналов.

Проблемы с передачей сигналов могут быть вызваны расположенным рядом оборудованием. Электрические устройства, такие как микроволновые печи, и беспроводные сетевые устройства могут создавать помехи, так как они используют тот же диапазон частот (2,4 ГГц), что и пульт ДУ Magic.

Пульт ДУ Magic может быть поврежден или неисправен в результате падения или сильного удара.

При использовании пульта ДУ Magic будьте осторожны, чтобы не ударить им расположенную рядом мебель или людей. Изготовитель и установщик не могут гарантировать безопасность людей, так как беспроводное устройство может создавать электромагнитные помехи. В•соответствии с рекомендациями, точка доступа (AP) должна быть расположена на расстоянии более 1 м от телевизора. Установка точки доступа (AP) на более близком расстоянии от телевизора может привести к неправильной работе пульта ДУ Magic из-за электромагнитных помех.

ИСПОЛЬЗОВАНИЕ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ

Руководство пользователя облегчает доступ к подробной информации о телевизоре.

1 Нажмите кнопку SMART для доступа к начальному меню Smart Home.
2 Выберите Руководство пользователя и нажмите Колесико(ОК).

Руководство пользователя

1 Отображение описания выбранного меню. Для перехода между страницами можно воспользоваться Ч/У.
2 Переход к выбранному меню прямо из руководства пользователя.

ПРИМЕЧАНИЕ

у Доступ к руководству пользователя можно получить, нажав (Руководство пользователя) на пульте ДУ. (Только для PH47**, PH66**)

1 Отображение текущей программы просмотра или экрана источника входного сигнала.
2 Дает возможность выбрать требуемую категорию.
3 Дает возможность выбрать требуемый элемент. Для перехода между страницами можно воспользоваться//v.
4 Обеспечивает просмотр описания нужной функции в указателе.
5 Предоставляет подробную информацию о функциях телевизора LG Smart TV при подключении к Интернету. (Может быть недоступна в зависимости от страны/языка.)

ОБСЛУЖИВАНИЕ

Чистка телевизора

Для сохранения превосходного качества изображения и длительного срока службы продукта необходимо регулярно чистить телевизор.

ВНИМАНИЕ!

• Перед очисткой телевизора выключите питание и отключите шнур питания и другие кабели.
- Если телевизор не используется в течение длительного времени, отключите шнур питания от розетки, чтобы избежать повреждения из-за разряда молнии или скачка напряжения.

Экран, рамка, Корпус и подставка

• Для удаления пыли или незначительных загрязнений используйте сухую, чистую и мягкую ткань.
• Для удаления значительных загрязнений протирайте поверхность мягкой тканью, смоченной в чистой воде или мягком растворе моющего средства. После этого сразу же протрите экран и рамку сухой тканью.

ВНИМАНИЕ!

• Всегда избегайте касания экрана, так как это может привести к его повреждению.
• Не нажимайте, не трите и не бейте по поверхности ногтями или острыми предметами, так как это может привести к появлению царапин на экране и искажению изображения.
• Не используйте химические вещества, так как это может привести к повреждению поверхности.
• Не наносите жидкость непосредственно на поверхность. При попадании воды внутрь корпуса телевизора существует риск возникновения пожара, поражения электрическим током и неисправности.

Кабель питания

Регулярно очищайте шнур питания от накопившейся пыли или грязи.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема Решение
Невозможноуправлятьтелевизором спомощью пульта ДУ.	Проверьте датчик ДУ на телевизоре и повторите попытку.Убедитесь в отсутствии препятствий между телевизором и пультом ДУ.Убедитесь, что батареи находятся в рабочем состоянии и правильно установлены (®,®,_)_)
Отсутствуютизображение и звук.	Убедитесь в том, что телевизор включен.Убедитесь в том, что шнур питания подключен к розетке.Убедитесь в том, что розетка работает, подключив к ней другие устройства.
Телевизорнеожиданновыключается.	Проверьте параметры управления энергопотреблением. Возможно, произошел сбой в сети электропитания.Проверьте, включена ли функция Auto Sleep (Автоматический переход в "спящий" режим) в меню Time (Время).Если телевизионный сигнал отсутствует в течение 15 минут, телевизор выключается автоматически.
При подсоединениик компьютеру (HDMI DVI), отображается сообщение "Нет сигнала" или "Неверный формат".	Выключение/включение телевизора с помощью пульта ДУ.Повторное подключение кабеля HDMI.Перезапустите компьютер, пока телевизор включен.

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

Чтобы получить информацию о настройке внешнего устройства управления, посетите сайт www.lg.com

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(Только для 50/60РН67**)

Спецификация модуля беспроводной ЛВС (TWFМ-В006Д)
Стандартный IEEE802.11a/b/g/n
Диапазон частот	2400—2483,5 МГц5150—5250 МГц5725—5850 МГц (Для стран, не входящих в ЕС)
Выходная мощность (Макс.)	802.11a: 11 дБм802.11b: 14 дБм802.11g: 10.5 дБм802.11n - 2,4 ГГц: 11 дБм802.11n - 5 ГГц: 12.5 дБм
Спецификация модуля Bluetooth (BM-LDS401)
Standard Bluetooth версии 3.0
Диапазон частот 2400 ~ 2483,5 МГц
Выходная мощность (Макс.) 10 дБм или ниже
Поскольку диапазон, используемый для страны, может отличаться, пользователь не может изменять и настраивать рабочую частоту. Этот продукт настроен в соответствии с таблицей частот в регионах.СЕ 0197 Ⓔ

(Только для 42/50РН47**, 50/60РН66**)

Спецификация модуля Bluetooth (BM-LDS401)
Standard Bluetooth версии 3.0
Диапазон частот 2400 ~ 2483,5 МГц
Выходная мощность (Макс.) 10 дБм или ниже
СЕ 0197

|

3 АШЫК МЭТИН БАГДАРЛАМАЛЬИК КУРАЛ ЕСКЕРТУІ

4 ÇAУПСІЗДІК ЖОННДЕГІ НУСКАУЛАР

21 КАШЫКТАН БАСКАРУ КУРАЛЫ

26 ТЕХНИКАЛЫК КЫЗМЕТ КОРСЕТУ

27 СЫРТКЫ БАСКАРУ КУРЫЛФЫСЫН ОРНАТУ

27 ТЕХНИКАЛЫК СИПАТТАР

АБАЙЛАНЫЗ

КАШЫКТАН БАСКАРУ КУРАЛЫ

ТЕХНИКАЛЫК КЫЗМЕТ КОРСЕТУ

Теледидарды тазалау

СЫРТКЫ БАСКАРУ КУРЫЛФЫСЫН ОРНАТУ

ПОСІБНИК КОРИСТУВАЧА

Плазмовий телевізор

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

Перед началом работы внимательно ознакомьтесь с настоящим руководством и сохраните его на будущее.

КОДЫ КНОПОК

Этот компонент доступен не для всех моделей.

Код(шестнадцатеричный)	Функции	ПРИМЕЧАНИЕ	Код(шестнадцатеричный)	Функции	ПРИМЕЧАНИЕ
00	CH +(Канал +), PR +(Программа +)	Кнопкапульта ДУ	44OK (OK)	/ Enter (Ввод)	Кнопкапульта ДУ
01	CH -(Канал -), PR -(Программа -)	Кнопкапульта ДУ	45Q.Menu	(Быстрое меню)	Кнопкапульта ДУ
02	Volume + (Громкость +)	Кнопкапульта ДУ	4CList (Список), -		Кнопкапульта ДУ
03	Volume - (Громкость -)	Кнопкапульта ДУ	5BExit (Выход)		Кнопкапульта ДУ
06	> (Кнопка со стрелкой /правая кнопка)	Кнопкапульта ДУ	61Синий		Кнопкапульта ДУ
07	> (Кнопка со стрелкой /левая кнопка)	Кнопкапульта ДУ	63Желтый		Кнопкапульта ДУ
08Питание		Кнопкапульта ДУ	713еленый		Кнопкапульта ДУ
09Mute (Без звука)		Кнопкапульта ДУ	72Красный		Кнопкапульта ДУ
0BInput (Вход)		Кнопкапульта ДУ	79	Ratio (Коэффициент)Aspect Ratio (Форматизображения)	/ Кнопкапульта ДУ
0F	TV (TB), TV/RAD(TB/РАДИО)	Кнопкапульта ДУ	7A	Руководствопользователя	Кнопкапульта ДУ
10 - 19	Клавиша с цифрой0-9	Кнопкапульта ДУ	7CHome (Главное меню)		Кнопкапульта ДУ
1A	Q.View (Быстрыйпросмотр) / Flashback(Aрхивные кадры)	Кнопкапульта ДУ	7E Simplink		Кнопкапульта ДУ
1E	FAV (ИЗ Б РАННО Е)(Избранные каналы)	Кнопкапульта ДУ	8E	►► (Вперед)	Кнопкапульта ДУ
20	Text (Текст)/(Teletext)(Телетекст)	Кнопкапульта ДУ	8F	◀◀ (Назад)	Кнопкапульта ДУ
21	T. Opt (Teletext Option)(Опция телетекста)	Кнопкапульта ДУ	AAInfo (Сведения)		Кнопкапульта ДУ
28	Return (Возврат)(ВАСК) (НАЗАД)	Кнопкапульта ДУ	A9Программа передач		Кнопкапульта ДУ
39	Caption/Subtitle(Субтитры)	Кнопкапульта ДУ	В0► (Воспроизведение)		Кнопкапульта ДУ
40	Λ (Кнопка со стрелкой/курсор вверх)	Кнопкапульта ДУ	В1	■ (Останов.)	Кнопкапульта ДУ
41	V (Кнопка со стрелкой/курсор вниз)	Кнопкапульта ДУ	ВА	II (Стоп-кадр)/(Медленноевоспроизведение)/(Пауза))	Кнопкапульта ДУ
42	My Apps(Мои приложения)	Кнопкапульта ДУ	DC 3D		Кнопкапульта ДУ
43	М е н и (М е н ю ) /Settings (Настройки)	Кнопкапульта ДУ

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

- Приведенное изображение может отличаться от вашего телевизора.

Подключите входной разъем UC-232A/RS-232C к внешнему устройству управления (например, к компьютеру или системе контроля аудио/видео) для управления функциями телевизора с внешнего устройства.

Примечание. Существует несколько способов подключения ТВ, учитывая поддерживаемые моделью порты.

* Следует помнить, что не все модели поддерживают эти типы подключения.
* Кабель в комплект поставки не входит.

UC-232A с кабелем USB

Тип USB

RS-232C с кабелем RS-232C (устаревшие модели)

Тип гнезда для телефона

- Этот тип соединения используется только для следующих моделей: 55/47/39LN5450-UA, 55/50/47/42LN5400-UA, 42/39/32LN5300-UA и 37/32LN530B-UA. Для других моделей устанавливайте соединение через порт USB.

- Этот тип соединения используется только для следующих моделей 50/60PN6500-UA, 50/60PN5300-UF, и 42/50PN4500-UA. Для других моделей устанавливайте соединение через порт USB.

Установить ID

Установка идентификатора. «Реальное соответствие данных» на стр.10

1 Для доступа к главным меню нажмите кнопку SETTINGS.
2 С помощью кнопок навигации выберите УСТАНОВКИ и нажмите кнопку ОК.
3 С помощью кнопок навигации перейдите к элементу УСТАНОВИТЬ ID и нажмите OK.
4 Перейдите влево или вправо для установки ID, а затем выберите ЗАКРЫТЬ. Значения могут быть в диапазоне от 1 до 99.
5 После завершения нажмите EXIT.

Параметры обмена данными

• Скорость передачи: 9600 бит/с (UART)
- Разрядность: 8 бит
- Четность: нет

• Стоповый бит: 1 бит
• Код обмена данными: ASCII
- Используйте кросс-кабель (реверсивный).

Список команд

	COMMAND1	COMMAND2	DATA(в шестнадцатеричном коде)		COMMAND1	COMMAND2	DATA(в шестнадцатеричном коде)
01. Выкл. питание	к а 00			13. Баланс	к т от 00 до	64
02. Формат изображения	к с (см. стр.6)			14. Цв.темп-ра	х и от 00 до	64
03.Выключение экрана	к д(см. стр.6)			15. Метод ISM(только плазменные телевизоры)	jp		(см. стр.8)
04. Выключение звука	к е от 00 до 01			16. Экономия энергии	jqот 00 до	05
05. Управление громкостью	к f от 00 до 64			17. Команда настройки канала	m	a	(см. стр.8)
06. Контрастность	к g от 00 до 64			18. Программа (Добавить/Пропустить)-PAL, Канал (Добавить/Удалить)-ATSC	m b от 00 до 01
07. Яркость к	h от 00 до 64			19. Кнопка	m с Код кнопки
08. Цвет к іот	00 до 64			20. Контрольная подсветка Подсветка панели управления	m g от 00 до 64
09. Оттенки к	j	от 00 до 64		21. Выбор входного сигнала (основного)	x b (см. стр.10)
10. Четкость	к k от 00 до 32			22. 3D (только для моделей с поддержкой 3D)	x t (См. стр.11)
11. Выбор OSD	к lot 00 до 01			23. Расширенный 3D-режим(только для моделей с поддержкой 3D)	x v (См. стр.11)
12. Режим блокировки пульта дистанционного управления	к m от 00 до 01

* Примечание. Во время USB-операций, таких как DivX или EMF, все команды, кроме (Питание(ка)) и Ключ (mc), не выполняются и обрабатываются как NG.

Протокол передачи/приема

Передача

[Command 1] : первая команда для управления телевизором (j, k, m или x).

[Command 2] : вторая команда для управления телевизором.

[Set ID] : можно настроить идентификатор для выбора нужного идентификатора монитора в меню параметров. Значения могут быть в диапазоне от 1 до 99. При выборе для параметра Set ID (Установить ID) значения 0 будет осуществляться управление всеми подключенными телевизорами. Set ID (Установить ID) указывается в десятичном виде (от 1 до 99) в меню и в шестнадцатеричном виде (от 0x0 до 0x63) по протоколу передачи/приема.

[DATA] : передача данных команды (в шестнадцатеричном коде). Передайте данные «FF» для чтения состояния команды.

В коде ASCII – «0x0D»

Подтверждение нормальных данных

[Command2][ ][Set ID][ ][OK][Data][x]

* Телевизор передает ACK (acknowledgement) в таком формате при получении нормальных данных. В настоящее время, если данные находятся в режиме чтения, будет указано текущее состояние. Если данные находятся в режиме записи, данные будут возвращены на компьютер.

Подтверждение ошибки

[Command2][ ][Set ID][ ][NG][Data][x]

* Телевизор передает ACK (acknowledgement) в таком формате при получении неправильных данных от недействующих функций или при возникновении коммуникационных ошибок.

Data 00: Недопустимый код

* Работа команд может отличаться в зависимости от модели или сигнала.

01. Питание (Command: k a)

▶ Управление питанием телевизора.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Data 00 : Выключение питания

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

▶ Отображение состояния питания. (Работает только когда телевизор включен)

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

Data 01 : вкл. питание

* Также, если другие функции передают данные «0xFF» на основе этого формата, полученные данные представляют состояние каждой функции.

02. Формат изображения (Command: k c) (основной формат изображения)

▶ Выбор формата экрана (основной формат изображения).

Кроме того, можно настроить формат экрана с помощью пункта Aspect Ratio (Формат изображения) в меню Q. MENU. или меню PICTURE (КАРТИНКА).

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Data 01: Нормальный экран (4:3)

02 : Широкий экран (16:9)

04: Увеличение

05: Увеличение2 (для Латинской Америки за исключением Колумбии)

06: Программные настройки/Исходный

07:14:9

(только для Европы,

Средневосточной Азии, Китая, Гонконга и Японии)

09 : Исходный

0В : Во весь экран (только для Европы, Тайвани, Средневосточной Азии, Китая, Гонконга и Колумбии)

От 10 до 1F

: Масштабирование от 1 до 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Используя входной сигнал ПК, вы выбираете соотношение размеров экрана 16:9 или 4:3.
* В режиме DTV/HDMI/Компонент (режим высокого разрешения) доступен режим Just Scan (Исходный).
* Работа полноэкранного режима может отличаться в зависимости от модели и поддержки стандарта полного DTV или частичного ATV.

03. Выключение экрана (Command: k d)

▶ Включение/выключение экрана.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data 00 : Выключение экрана отключено (есть изображение) Выключение видео отключено

01 : Выключение экрана включено (нет изображения)

10 : Выключение видео отключено

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* При выключении только видео в экранном меню будет отображаться «TV». Но при выключении экрана в меню не будет отображаться «TV».

04. Выключение звука (Command: k e)

▶ Включение/выключение звука.

Включать/выключать звук можно также с помощью кнопки MUTE (Без звука) на пульте дистанционного управления.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Data 00: функция выключения звука включена (звук выключен)

01: функция выключения звука выключена (звук включен)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Управление громкостью (Command: k f)

▶ Настройка громкости.

Настроить громкость можно также с помощью кнопок громкости на пульте дистанционного управления.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

* См. раздел «Реальное соответствие данных». См. стр.10

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Контрастность (Command: k g)

▶ Установка контрастности.

Контрастность также можно настроить с помощью меню настройки изображения PICTURE (КАРТИНКА).

Transmission [k][g][ ][Set ID][ ][Data][Cr]

* См. раздел «Реальное соответствие данных». См. стр.10

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Яркость (Command: k h)

▶ Настройка яркости экрана.

Можно настроить также с помощью меню КАРТИНКА.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

* См. раздел «Реальное соответствие данных». См. стр.10

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Цвет (Command: k i)

▶ Установить насыщенность цвета.

Настроить цвета можно также с помощью меню настройки изображения КАРТИНКА.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

* См. раздел «Реальное соответствие данных». См. стр.10

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

09. Оттенки (Command: k j)

▶ Настройка оттенков (тона) экрана.

Насыщенность также можно настроить с помощью меню PICTURE (КАРТИНКА).

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data От красный: 00 до зеленый: 64

* См. раздел «Реальное соответствие данных». См. стр.10

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Четкость (Command: k k)

▶ Настройка резкости экрана.

Резкость можно также настроить с помощью меню настройки PICTURE (КАРТИНКА).

* См. раздел «Реальное соответствие данных». См. стр. 10

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. Выбор экранного меню (Command: k l)

▶ Дистанционное включение или отключение экранного меню.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data 00: Экранное меню

01: Экранное меню

выключено

включено

Ack [I][ ][Set ID][ ][OK/NG][Data][x]

12. Режим блокировки дистанционного управления (Command: k m)

▶ Блокировка пульта дистанционного управления и кнопок на передней панели телевизора.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data 00 : Отключение блокировки

01: Включение блокировки

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Если пульт ДУ не используется, работайте в этом режиме. При включении или выключении основного питания блокировка внешнего источника управления отключается.
* В режиме ожидания, если включена блокировка кнопок, телевизор нельзя включить кнопкой включения на пульте ДУ и кнопкой включения на устройстве.

13. Баланс (Command: k t)

▶ Настройка баланса.

Баланс также можно настроить с помощью меню AUDIO (ЗВУК).

Transmission [k][t][ ][Set ID][ ][Data][Cr]

* См. раздел «Реальное соответствие данных». См. стр. 10

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

14. Цв.темп-ра (Command: x u)

▶ Настройка цветовой температуры. Цветовую температуру также можно настроить с помощью меню PICTURE (КАРТИНКА).

Transmission [x][u][ ][Set ID][ ][Data][Cr]

* См. раздел «Реальное соответствие данных». См. стр.10

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

1. Метод ISM (Command: j p) (только для плазменных телевизоров)

▶ Управление методом ISM. Также настроить метод ISM можно в меню ОПЦИИ.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Data 02: Орбитер

08: Нормальный

20: Colour Wash

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

1. Экономия энергии (Command: j q)

▶ Снижение энергопотребления телевизора. Можно также настроить параметр "Экономия энергии" в меню PICTURE (КАРТИНКА).

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Data

00: Выкл.

01:Минимальное

02 : Среднее

03: Максимальное

04 : АвТО

05: Отключение экрана

1. Команда выбора канала (Command : m a)

* Работа команды может отличаться в зависимости от модели или сигнала.

* Для моделей PAL/DVB

▶ Настройка канала на нужный физический номер.

Transmission [m][a][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][Cr]

* Модель с поддержкой PAL (аналоговый наземный стандарт/кабель) (Европа, Средневосточная Азия, Китай и Гонконг)

[Data 00][Data 01] Номера каналов

Data 00: Старший байт номера канала

Data 01: Младший байт номера канала

- 00 00 \~ 00 C7 (десятеричный код: 0 \~ 199)

Data 02: Источник входа (аналоговый)

- 00 : Наземное ТВ (ATV)

- 80 : Кабельное ТВ (CATV)

* Модели с поддержкой DVB (цифровой наземный стандарт/кабель/спутник)

(Европа, Средневосточная Азия, Колумбия, Тайвань, Китай и Гонконг)

[Data 00][Data 01]: Номера каналов

Data 00 : Старший байт номера канала

Data 01 : Младший байт номера канала

- 00 00 \~ 27 0F (десятеричный код: 0 \~ 9999)

Data 02 : Источник входа (цифровой)

- 10 : Наземное ТВ (DTV)

- 20 : Наземное радиовещание (Радио)

- 40 : Спутниковое ТВ (SDTV)

- 50 : Спутниковое радио (S-радио)

- 90 : Кабельное ТВ (CADTV)

- a0 : Радио (кабельное) (СА-радио)

* Примеры команд настройки канала:

1. Настройтесь на аналоговый 10 канал наземного стандарта вещания (PAL).

Set ID = Bce = 00

Data 00 и 01 = Номер канала - 10 = 00 0a

Data 02 = Аналоговое наземное ТВ = 00

Результат = ma 00 00 0a 00

1. Настройтесь на цифровой канал 01 наземного стандарта вещания (DVB-T).

Set ID = Bce = 00

Data 00 и 01 = Номер канала - 1 = 00 01

Data 02 = Цифровое наземное ТВ = 10

Результат = ma 00 00 01 10

1. Настройтесь на спутниковый 1000 канал (DVB-S).

Set ID = Bce = 00

Data 00 и 01 = Номер канала - 1000 = 03 E8

Data 02 = Цифровое спутниковое ТВ = 40

Результат = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01][Data 02][x]

[a][ ][Set ID][ ][NG][Data 00][x]

\* Для моделей NTSC/ATSC

▶ Настройка канала на указанные далее физические, главные или вспомогательные номера.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Цифровые каналы имеют физический, главный и второстепенный номер канала. Физический номер канала — это фактический номер цифрового канала, главный номер — номер для сопоставления канала, второстепенный — подканал. Так как тюнер ATSC автоматически сопоставляет канал с главным номером, физический номер при отправке команды не требуется.

* Модель с поддержкой NTSC (аналоговый наземный стандарт/кабель) (Северная и Латинская Америка, Южная Корея, Тайвань)

Data 00: Физический номер канала

- Наземное ТВ (ATV) : 02\~45 (десятеричный код: 2 \~ 69)

- Кабельное ТВ (CATV) : 01, 0E\~7D (десятеричный код: 1, 14\~125)

[Data 01 \~ 04]: Главный/вспомогательный номер канала

Data 01 и 02: xx (не имеет значения)

Data 03 и 04: xx (не имеет значения)

Data 05 : Источник входа (аналоговый)

- 00 : Наземное ТВ (ATV)

- 01 : Кабельное ТВ (САТВ)

* Модели с поддержкой ATSC (цифровой наземный стандарт/кабель)

(Северная Америка, Южная Корея)

Data 00: xx (не имеет значения)

[Data 01][Data 02]: Главный номер канала

Data 01: Старший байт номера канала

Data 02: Младший байт номера канала

- 00 01 \~ 27 0F (десятеричный код: 1 \~ 9999)

[Data 03][Data 04]: Вспомогательный номер канала

Data 03: Старший байт номера канала

Data 04: Младший байт номера канала

Data 05 : Источник входа (цифровой)

- 02 : Наземное ТВ (DTV)

- 06 : Кабельное ТВ (CADTV)

Для главного и вспомогательного номеров доступно два байта. Обычно используется только второй байт.

* Примеры команд настройки канала:

1. Настройтесь на аналоговый кабельный 35 канал (NTSC).

Set ID = Bce = 00

Data 00 = Номер канала - 35 = 23

Data 01 и 02 = Без главного = 00 00

Data 03 и 04 = Без вспомогательного = 00 00

Data 05 = Аналоговое наземное кабельное ТВ = 01

1. Настройтесь на цифровой канал 30-3 наземного стандарта вещания (ATSC).

Set ID = Bce = 00

Data 03 и 04 = Вспомогательный - 3 = 00 03

Data 05 = Цифровое наземное ТВ = 22

▶ Настройка канала на указанные далее физические, главные или вспомогательные номера.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Модели с поддержкой ISDB (цифровой наземный стандарт/кабель/спутник) (только для Латинской Америки (за исключением Колумбии) и Японии)

Data 00: xx (не имеет значения)

[Data 01][Data 02]: Главный номер канала

Data 01: Старший байт номера канала

Data 02: Младший байт номера канала

- 00 01 \~ 27 0F (десятеричный код: 1 \~ 9999)

[Data 03][Data 04]: Вспомогательный/дополнительный номер канала (не имеет значения для спутникового сигнала)

Data 03: Старший байт номера канала

Data 04: Младший байт номера канала

Data 05 : Источник входа (цифровой/спутниковый для Японии)

- 02 : Наземное ТВ (DTV)

- 07 : BS (спутниковое вещание)

- 08 : CS1 (спутниковая связь 1)

- 09 : CS2 (спутниковая связь 2)

* Примеры команд настройки канала:

1. Настройтесь на цифровой канал 17-1 наземного стандарта вещания (ISDB-T).

Set ID = Bce = 00

Data 03 и 04 = Вспомогательный/дополнительный

- 1 = 00 01

Data 05 = Наземное ТВ = 02

1. Настройка на 30 канал BS (ISDB-BS).

Set ID = Bce = 00

Data 03 и 04 = Не имеет значения = 00 00

Data 05 = Спутниковое ТВ BS = 07

* Функция отличается в зависимости от модели.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01][Data 02][Data 03][Data 04] [Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

1. Добавить/пропустить программу (Command: m b) * Для моделей PAL/DVB

▶ Добавление или удаление текущей программы.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00 : Пропустить 01 : Добавить

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

Добавить/удалить канал (Command: m b)

* Для моделей NTSC/ATSC/ISDB

▶ Добавление и удаление каналов.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00: Данные удаления Data 01: Добавление канала канала

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

1. Кнопка (Command: m c)

▶ Отправка кода кнопки ИК-пульта ДУ.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Data Код кнопки - см. стр. 2

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

1. Управление подсветкой (Command: m g)

* Для ЖК-ТЕЛЕВИЗОРОВ/ LED-ТЕЛЕВИЗОРОВ

▶ Управление подсветкой.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Подсветка панели управления (Command: m g)

* Для плазменных телевизоров

▶ Для управления подсветкой панели управления

Transmission [m][g][ ][Set ID][ ][Data][Cr]

1. Выбор входного сигнала (Command: x b) (Входной сигнал основного изображения)

▶ Выбор источника входного сигнала телевизора.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Data

00 : DTV 01 : CADTV

02 : Цифровое спутниковое 10 : ATV TB

ISDB-BS (Япония)

03 : ISDB-CS1 (Япония)

04 : ISDB-CS2 (Япония)

11:CATV

20 : AV или AV1 21 : AV2

40 : Компонентный1 41 : Компонентный2

90: HDMI1 91: HDMI2

* Функция зависит от модели и стандарта сигнала.

\* Реальное соответствие данных

00: War 0

:

1. Только для моделей с поддержкой 3D (в зависимости от модели)

▶ Чтобы сменить 3D-режим на телевизоре.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][ ][Data 03][Cr]

Data Структура

[Data 00] 00 : 3D Вкл.

01:3D Выкл.

02:3D на 2D

03:2D на 3D

[Data 01] 00 : Сверху и снизу

01: Бок о бок

02:Шахматная доска

03:Последовательные кадры

04:Чередование столбцов

05:Чередование рядов

[Data 02] 00 : Справа налево

01: Слева направо

[Data 03] 3D-эффект(Глубина 3D): мин.: 00 - макс.: 14 (*передача в шестнадцатеричном коде)

1. Расширенный 3D-режим

(только для моделей с поддержкой 3D) (в зависимости от модели)

▶ Чтобы сменить 3D-опцию на телевизоре.

Transmission [x][v][ ][Set ID][ ][Data 00][ ][Data 01][Cr]

[Data 00] : 3D-опция

00:Коррекция 3D видео изображения

01 : Глубина 3D (3D-режим только для настройки вручную)

02:Точка зрения 3D

03 : Размер 3D видео изображения (только плазменные телевизоры)

04 : Баланс 3D видео изображения (только плазменные телевизоры)

06:Цветокоррекция 3D

07: Масштабирование 3D-звука

08:Обычный вид изображения

09:3D-режим (Жанр)

* Если [Data 00] составляет 00 (3D Вкл.), [Data 03] не имеет значения.
* Если [Data 00] составляет 01 (3D Выкл.) или 02 (3D на 2D), [Data 01],
[Data 02] и [Data 03] не имеют значения.
* Если [Data 00] составляет 03(2D на 3D), [Data 01] и [Data 02] не имеют значений.

[Data 00] [Data 01] [Data 02] [Data 03]
0000X
01	X	X	X
02	X	X	X
03	X	X O

X: не имеет значения

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

[Data03][x]

[t][ ][Set ID][ ][NG][Data00][x]

[Data 01] Для каждой 3D-опции, определяемой параметром [Data 00].

1) Если [Data 00] имеет значение 00

00:Справа налево
01:Слева направо

2) Если [Data 00] имеет значение 01, 02

(*передача в шестнадцатеричном коде)

Диапазон значения данных (от 0 до 20) преобразует диапазон Точки зрения (от -10 до +10) автоматически (в зависимости от модели)

3) Если [Data 00] имеет значение 03

00:Исходный
01:16:9

4) Если [Data 00] имеет значение 04, 06, 07, 08

00:Выкл.
01: Вкл.

5) Если [Data 00] имеет значение 09

00 : Стандартный 01 : Спорт
02:Кино 03:Экстремально
04 : Вручную

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[v][ ][Set ID][ ][NG][Data00][x]

LG

Life's Good

СЫРТКЫ БАСКАРУ КУРЫЛФЫСЫН ОРНАТУ

СЫРТКЫ БАСКАРУ КУРЫЛФЫСЫН ОРНАТУ

01. Куат (Пэрмен: к а)

Азия, Кытай, Гонконг,

Жапония)

09: Тек қарап шығу

0В: Толык кецейту

(Тек Еуропа, Тайвань, Таяу

Шығыс Азия, Кытай,

Гонконг, Колумбия)

06. КОНТРАСТ (Пәрмен: k g)

09. Ренк (Пэрмен: к j)

Дерек 00: OSD
(Экрандык дисплей) функциасы өшірулі
01: OSD (Экрандык
дисплей) косулы

Ack [I][ ][Set ID][ ][OK/NG][Data][x]

13. Баланс (Пэрмен: k t)

Data 05 = Сандык жерусті теледидары = 22

Барлығы = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01][Data 02][Data 03][Data 04]

[Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

\* ISDB үлгісі үшін

03 : ISDB-CS1 (Жапония)

04 : ISDB-CS2 (Жапония)

11:CATV

20 : AV немесе AV1 21 : AV2

40 : Component1 41 : Component2

90:HDMI1 91:HDMI2

92:HDMI3 93:HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

00 : Стандартты
02 : Кинотеатр
04 : Колмен

ПОСІБНИК КОРИСТУВАЧА

13. Баланс (команда: k t)

14. Температура кольору (команда: х и)

Результат = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01][Data 02][x] [a][ ][Set ID][ ][NG][Data 00][x]

Data Код кнопки - См. стор. 2

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

03: ISDB-CS1 (Япония)

04: ISDB-CS2 (Япония)

11: CATV

20: AV або AV1 21: AV2

40: Component1 41: Component2

90: HDMI1 91: HDMI2

92: HDMI3 93: HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

A: Крок 10 (ID пристрою 10)

:

F: Крок 15 (ID пристрою 15)

10: Крок 16 (ID пристрою 16)

:

64: Крок 100

:

6E: Крок 110

73: Крок 115

74: Крок 116

CF: Крок 199

FE: Крок 254

FF: Крок 255
