42PH470U - телевизор LG - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Плазмалық теледидар
Модель	42PH470U
Экран өлшемі	42 дюйм (диагональ)
Өлшемдері (тұғырмен)	983.6 x 650.3 x 250.0 мм
Өлшемдері (тұғырсыз)	983.6 x 595.6 x 57.0 мм
Салмағы (тұғырмен)	19.6 кг
Салмағы (тұғырсыз)	18.4 кг
VESA қабырғаға бекіту	400 x 400 мм, M6 бұрандалар (4 дана)
Кірістер	HDMI, DVI (HDMI арқылы), Component, Composite, SCART, USB, CI ұясы, RF антенна
Аудио шығыс	Сандық оптикалық дыбыс
Қолданылатын аудио форматтар	Dolby Digital, DTS, PCM (192 кГц дейін)
Қашықтан басқару пульті	Стандартты ИК пульт AAA батареяларымен
Энергия үнемдеу режимдері	Өшірулі, Минималды, Орташа, Максималды, Авто, Экран өшіру
Тілді қолдау	Ағылшын, Орыс, Қазақ, Украин
Кіретін керек-жарақтар	Қашықтан басқару пульті, батареялар (AAA), қуат сымы, қуат сымы ұстағышы, тұғыр жинағы бөлшектері, бұрандалар, пайдалану нұсқаулығы

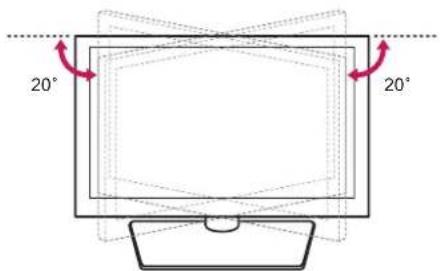

Тұғыр ерекшеліктері	Бекітілетін, кабельді басқару ұстағышпен, айналдыру (20° солға/оңға)
Тазалау	Құрғақ жұмсақ шүберек; қатты кір үшін сумен/жұмсақ жуғыш затпен дымқылдап, содан кейін құрғату
Қауіпсіздік	Қауіпсіздік нұсқауларын оқыңыз; жылудан, ылғалдан аулақ болыңыз; құлап кетпеу үшін қабырғаға бекітіңіз

Жиі қойылатын сұрақтар - 42PH470U LG

Тұғырды теледидарға қалай бекітемін?

Теледидарды экранын төмен қаратып жұмсақ бетке қойыңыз. Тұғыр корпусы мен негізін туралаңыз, содан кейін бұрағышпен берілген бұрандаларды салып, қатайтыңыз. Бұрандалардың мықтап бекітілгеніне көз жеткізіңіз, бірақ шамадан тыс қатты қатайтпаңыз.

DVD ойнатқыш немесе ойын консолі сияқты сыртқы құрылғыларды қалай қосамын?

Тиісті кіріс порттарын пайдаланыңыз: HDMI ең жақсы сапа үшін, Component немесе Composite аналогтық үшін, немесе SCART ескі құрылғылар үшін. Кабель схемалары үшін нұсқаулықты қараңыз.

Неліктен сурет немесе дыбыс жоқ?

Теледидардың қосулы тұрғанын және қуат сымының жұмыс істейтін розеткаға жалғанғанын тексеріңіз. Дұрыс кіріс көзінің таңдалғанына көз жеткізіңіз. Егер сыртқы құрылғыны пайдалансаңыз, оның қосулы және дұрыс жалғанғанын тексеріңіз.

Теледидар экранын қалай тазалаймын?

Теледидарды өшіріп, ажыратыңыз. Шаңды сүрту үшін құрғақ, жұмсақ шүберекті пайдаланыңыз. Дақтар үшін шүберекті таза сумен немесе жұмсақ жуғыш затпен сәл дымқылдап, ақырын сүртіңіз, содан кейін дереу құрғатыңыз. Сұйықтықты тікелей экранға шашыратудан аулақ болыңыз.

Бұл теледидарды қабырғаға орнатуға бола ма?

Иә, теледидар VESA үйлесімді (400 x 400 мм, M6 бұрандалар). Теледидардың салмағына арналған сертификатталған қабырғаға орнату кронштейнін пайдаланыңыз (тұғырсыз кемінде 18,4 кг). Қабырғаға орнату нұсқауларын мұқият орындаңыз.

Неліктен қашықтан басқару пульті жұмыс істемейді?

Батареялардың дұрыс полюстілікпен салынғанын және олардың жаңа екенін тексеріңіз. Қашықтан басқару пульті мен теледидар сенсоры арасындағы кедергілерді жойыңыз. Егер Magic Remote пайдалансаңыз, оның жұпталғанына көз жеткізіңіз (Wheel(OK) түймесін басыңыз).

Теледидар арналарын қалай ауыстырамын?

Қашықтан басқару пультіндегі CH түймелерін пайдаланыңыз немесе арна нөмірін тікелей енгізу үшін Нөмір пернелерін басыңыз. Сақталған бағдарламаларды көру және біреуін таңдау үшін LIST басыңыз.

Энергия үнемдеу функциясы дегеніміз не және оны қалай пайдаланамын?

Энергия үнемдеу қуат тұтынуды азайтады. Оған PICTURE мәзірі арқылы қол жеткізіңіз. Опциялар: Өшірулі, Минималды, Орташа, Максималды, Авто (жарықты қоршаған орта жарығына қарай реттейді) және Экран өшіру (суретті өшіреді, бірақ дыбысты қалдырады).

USB портын қалай пайдаланамын?

USB портына USB флэш-диск немесе сыртқы қатты дискіні жалғаңыз. Мультимедиялық файлдарға (фото, музыка, бейне) қол жеткізу үшін SMART түймесін басып, Smart Share таңдаңыз. Қолданылатын форматтар әртүрлі болуы мүмкін.

Теледидар өздігінен өшіп қалса, не істеуім керек?

Бұл Авто ұйқы таймеріне (Уақыт параметрлерін тексеріңіз) немесе 15 минут бойы сигнал анықталмағандықтан болуы мүмкін. Ұйқы таймерін реттеңіз немесе тұрақты кіріс көзінің жалғанғанына көз жеткізіңіз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ 42PH470U LG

RF кабелі (75 Ω) аркылы теледидарды кабыргадағы антенна ұясына жалғаңыз.

ECKEPTNE

• 2-ден көп ТД пайдалану үшін сигнал сплиттерін пайдаланыңыз.
• Егер бейне сапасы нашар болса, бейне сапасын жаксарту үшін сигнал күшейткішін тиісті түрде орнатыңыз.
• Егер антенна қосылған күйде бейне сапасы нашар болса, антеннаның бағытын түзетіңіз.
• Антенна кабелі және конвертер қамтамасыз етілмеген.
• Колдау көрсетілетін DTV аудио: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Українська

Теледидарды жерсеріктің ұяшығына жерсерік RF кабелімен (75 Ω) жалғаныз.

Українська

Сандык бейне және дыбыс сигналдарын сыртқы құрылғыдан теледидарға жібереді. Келесі суретте көрсетілгендей сыртқы құрылғы мен теледидарды HDMI кабелімен жалғаңыз. Жалғау үшін кез келген HDMI кіріс портын тандаңыз. Қай порт пайдаланылатыны маңызды емес.

ECKEPTNE

• Кескін сапасын жақсарту үшін теледидарды HDMI байланысын орнатып пайдалану ұсынылады.
• СЕС (Түрмыстық электроника басқармасы) функциясымен ең жаңа жылдамдығы жоғары HDMI™ кабелін қолданыңыз.
• High Speed HDMI™ кабельдері тексеріліп, 1080 р және одан жоғары HD сигналды өткізетіні анықталған.
• Колдау көрсетілетін HDMI аудио пішімі: Dolby Digital, DTS, PCM (192KHz, 32KHz/44.1KHz/48KHz/88KHz/96KHz/176KHz/192KHz дейін)

Українська

SIMPLINK және ARC қолдайтын сыртқы аудио құрылғысын HDMI IN(ARC)1 портын пайдаланып жалғау керек. Жылдамдығы жоғары HDMI кабелімен жалғағанда, ARC қолдайтын сыртқы аудио құрылғы қосымша оптикалық аудио кабельсіз оптикалық SPDIF шығарады және SIMPLINK функциясын қолдайды.

Сандык бейне сигналдарын сыртқы кұрылғыдан теледидарға жібереді. Келесі суретте көрсетілгендей, сыртқы кұрылғы мен теледидарды DVI-HDMI кабелімен жалғаңыз. Дыбыс сигналлын тасымалдау үшін, дыбыс кабелін жалғаңыз.

Жалғау үшін кез келген HDMI кіріс портын тандаңыз. Қай порт пайдаланылатыны маңызды емес.

ECKEPTNE

• Графикалық тактаға байланысты HDMI - DVI кабелі пайдаланылып жатса, DOS режимі жұмыс істемеуі мүмкін.
• HDMI/DVI кабелін қолданғанда, тек Single (Жалғыз) байланысына қолдау көрсетіледі.

Українська

Аналогтык бейне және аудио сигналдарын сыртқы құрылғыдан теледидарға жібереді. Келесі суретте көрсетілгендей сыртқы құрылғы мен теледидарды құрамдас кабельмен жалғаңыз.

ECKEPTNE

- Егер кабельдер дұрыс орнатылмаса, бейне қара және ақ түсте немесе бұрмаланған түсте көрсетілуі мүмкін.

Українська

Аналогтык бейне және аудио сигналдарын сыртқы құрылғыдан теледидарға жібереді. Келесі суретте көрсетілгендей, сыртқы құрылғы мен теледидарды құрамдас кабельмен жалғаңыз.

Українська

MHL (Mobile High-definition Link) — сандык аудиовизуалды сигналдарды калта телефонынан теледидарға жіберуге арналған интерфейс.

ECKEPTNE

Телефон экранын теледидиарда көру ушін қалта телефоныны HDMI IN 3 (MHL) портына жалғаныз.

MHL пассив кабелі теледидар мен қалта телефонын жалғау үшін қажет.

Бул тек MHL қосылатын телефонда жұмыс істейді.

Кейбір бағдарламаларды қашықтан басқару құралынан орындауға болады.

MHL функциясын қолдайтын кейбір қалта телефондарын «magic» қашықтан басқару құралымен басқаруға болады.

Українська

Іште орнатылған динамиктің орнына қосымша сыртқы аудио жүйесін қолдануға болады.

Сандык дыбыс сигналын теледидардан сыртқы құрылғыға жібереді. Келесі суретте көрсетілгендей сыртқы құрылғы мен теледидарды оптикалық дыбыс кабелімен жалғаныз.

ECKEPTNE

• Оптикалық шығыс портына қарауға болмайды. Лазер сәулесіне қарау көзіңізге зақым көлтіруі мүмкін.
• АСР (аудионы көшіруден корғау) функциясы бар аудио сандық аудио шығысын бұғаттауы мүмкін.

Українська

USB флэш жады, сыртқы қатты диск немесе USB жад картасын оқу құрылғысы сияқты USB сақтау құрылғыларын теледидарға жалған, Smart Share мәзірі арқылы әртурлі мультимедиа файлдарын пайдаланыңыз.

ECKEPTNE

• USB кажет болса, сыртқы куат көзін жалғаныз.
• Кейбір USB хабтары жұмыс істемейді. USB хабы арқылы жалғанған USB құрылғысы анықталмаса, оны теледидарға тікелей USB порты арқылы жалғаныз.

Українська

Шифрленген (акылы) кызметтерді сандык теледидар режимінде көру. Бүл мүмкіндік барлық елде жок.

СКЕРТПЕ

• СІ модулінің РСМСІА карта ўясына дұрыс салынғанын тексеріңіз. Егер модуль сәйкесінше енгізілмесе, теледидар немесе РСМСІА карта ўяшығына зақым келуі мүмкін.
• Cl+ CAM қосылғанда теледидарда ешбір бейне немесе аудио көрсетілмесе, Жер/Кабель/Жерсерік қызмет операторымен хабарласыңыз.

Українська

Бейне және дыбыс сигналдарын сыртқы құрылғыдан теледидарға жібереді. Келесі суретте көрсетілгендей, сыртқы құрылғы және теледидарды Euro Scart кабелі арқылы жалғаңыз.

Шығыс түріАғымдағыкіріс режимі	AV1(TV Out ^1 )
Сандық ТД Сандық ТД
Analogue TV, AV	Аналогтық ТДComponent
HDMI

1 ТД шығысы : Analogue TV немece Digital TV сигналдарын шығарады.

ECKEPTNE

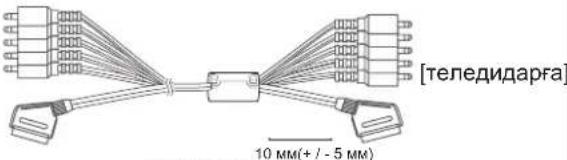

• Кез келген Евро «Scart» кабелі сигналдан корғалған болу керек.
• Сандык теледидарды 3D бейне режимінде көргенде, 2D шығыс сигналдары SCART кабелі арқылы шығарылады. (Тек 3D үлгілерінде)

Українська

Теледидарға әр түрлі сыртқы құрылғыларды жалғап, сыртқы құрылғыны тандау үшін, кіріс сигналы режимдерін ауыстырып қосыңыз. Құрылғының сыртқы қосылымы туралы қосымша акпарат алу үшін әр құрылғымен бірге берілетін нұсқаулықты қараңыз. Қолдануға болатын сыртқы құрылғылар: HD ресиверлері, DVD ойнатқыштары, бейнемагнитофондар, дыбыстық жүйелер, USB жад құрылғылары, компьютерлер, ойын құрылғылары және басқа да сыртқы құрылғылар.

ECKEPTNE

• Сыртқы құрылғыны жалғау түрі үлгіге қарай әртүрлі болуы мүмкін.
• Теледидарға сыртқы құрылғыларды теледидар портының ретіне қарамастан жалғаңыз.
• Егер теледидар бағдарламасын DVD рекордеріне немесе бейнемагнитофонға жазсаңыз, теледидардың сигнал кіріс кабелін теледидарға міндettі түрде DVD рекордері немесе бейнемагнитофон арқылы жалғаңыз. Жазу туралы қосымша ақпаратты жалғанған құрылғының нұсқаулығынан қараңыз.
• Пайдалану туралы нускауларды сырткы кұрылғының нускаулығынан қараңыз.
• Ойын кұрылғысын теледидарға жалғаған кезде, кұрылғымен бірге жабдықталған кабельді қолданыңыз.
• Компьютер режимінде ажыратымдылық, тік өрнек, түс контрасты немесе жарықтықа байланысты кедергілер тууы мүмкін. Шу бар болса, компьютер шығысын басқа ажыратымдылықа немесе жаңалау жийлігін басқа жийлікке өзгертіңіз немесе PICTURE (CYPET) мәзіріндегі жарықтық және түс контрастын бейне таза болғанға дейін реттеңіз.
• Компьютер режимінде кейбір ажыратымдылық параметрлері графикалық тактаға байланысты дұрыс жұмыс істемеуі мүмкін.

Українська

Құрылғыны қолданар алдында осы нұсқаулықты мұқият оқып, анықтамалық құрал ретінде қолдану үшін сақтап қойыңыз.

МАЗМУНЫ

3 ЛИЦЕНЗИЯЛАР

12 ЖИНАУ ЖЭНЕ ДАЙЫНДАУ

12 Орауштан шығару
16 Бөлек сатылады

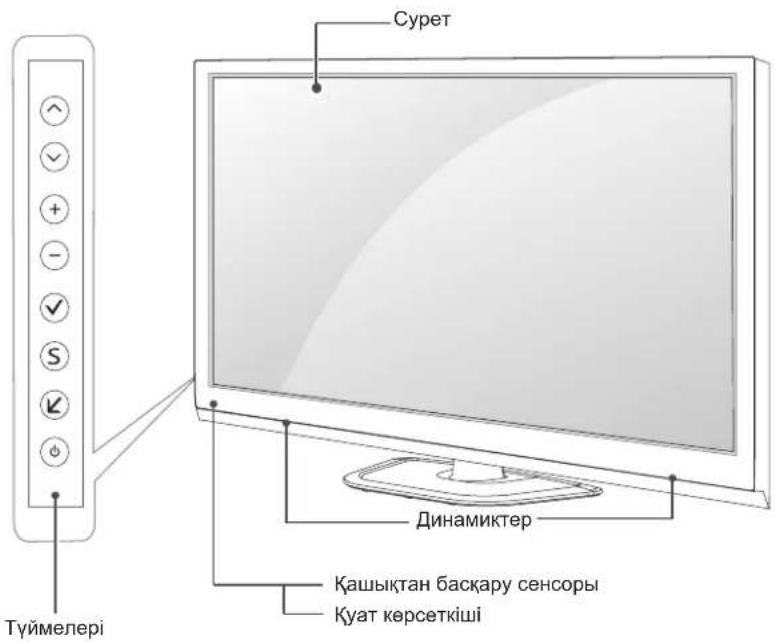

17 Бөлшектер мен түймелер
18 Теледидарды көтеру және жылжыту
19 Устелге орнату
20 Кабырғаға орнату

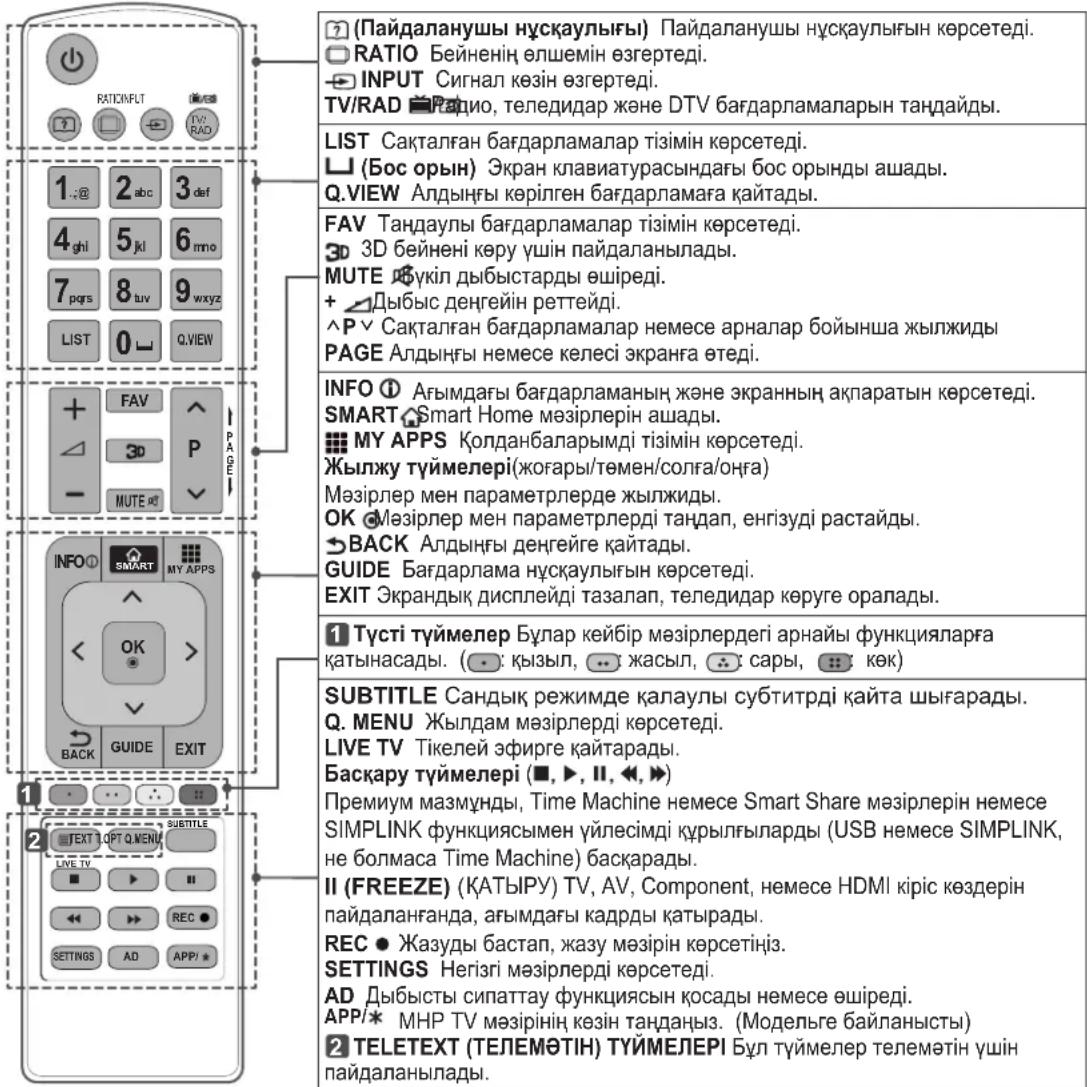

23 СИҚЫРЛЫ ҚАШЫҚТАН БАСҚАРУ ҚұРАЛЫНЫң ФУНКЦИЯЛАРЫ

24 Сиқырлы сермеу қашықтан басқару құралын тіркеу
24 Сиқырлы қашықтан басқару құралын пайдалану жолы
24 Сиқырлы қашыктан басқару құралын пайдаланудағы сақтандыру шаралары

25 ПАЙДАЛАНУШЫ НУСКАУЫН ПАЙДАЛАНУ

26 Теледидарды тазалау
26 - Экран, жактау, Корпус және тірек
26 - Куат сымы

26 АҚАУЛЫҚТАРДЫ ЖОЮ

- «Абайлаңыз» деп белгіленген хабарды елемеген жагдайда, қатты жаракат алуыңыз мүмкін немесе қайғылы оқигаға ұшырау немесе өлім қаупі бар.

ECKEPTY

- Ескерту хабарын елемеген жағдайда, жеңіл жаракат алуыңыз немесе өнім зақымдалуы мүмкін.

ECKEPTNE

- Бул ескертпе өнімді түсінуге және қауіпсіз пайдалануға кемектеседі. Өнімді пайдаланбас бұрын осы ескертпені мұқият оқып шығыңыз.

ЛИЦЕНЗИЯЛАР

Колдау көрсетілетін лицензиялар модельге қарай әр түрлі болуы мүмкін. Лицензиялар туралы қосымша ақпаратты www.lg.com торабынан қараңыз.

DOLBY

DIGITAL PLUS

Dolby Laboratories лицензиясымен өндірілген. «Dolby» және қос D таңбасы — Dolby Laboratories компаниясының сауда белгілері.

DIVX БЕЙНЕСІ ТУРАЛЫ: DivX® — Rovi Corporation компаниясының еншілес компаниясы болып келетін DivX ЖШС жасаған сандық бейне пішімі. Бүл — DivX бейнесін ойнататын ресми DivX Certified® құрылғысы. Қосымша ақпаратты және файлдарды DivX бейнелеріне түрлендіретін бағдарламалық құралды алу үшін divx.com торабына өтіңіз.

DIVX VIDEO-ON-DEMAND TYPALЫ: сатып алынған DivX Video-on-Demand (талап бойынша бейне) (VOD) фильмдерін ойнату үшін бұл DivX Certified® құрылғысын тіркеу керек. Тіркеу кодын алу үшін, құрылғының параметрлерін орнату мәзірінен DivX VOD бөлімін табыңыз. Қосымша ақпарат пен тіркелуді аяқтау туралы толық ақпаратты vod.divx.com торабынан қараңыз.

«DivX Certified® HD 1080p, соның ішінде ақылы мазмұнды DivX® бейнелерін ойнатуға арналған.»

«DivX®, DivX Certified® және соған қатысты логотиптер — Rovi корпорациясының немесе оның еншілестерінің сауда белгілері және лицензия бойынша пайдаланылады.»

dts

2.0+Digital Out

Келесі бір немесе бірнеше АКШ патенттері камтыған :

АКШ-тың 5,956,674; 5,974,380; 6,487,535 нөмірлі патенттерінің және басқа АКШ және дүние жүзіндегі шығарылған және күтудегі патенттердің лицензиясы бойынша жасап шығарылған. DTS, таңба және DTS пен таңба бірге – тіркелген сауда белгілері & DTS 2.0+Digital Out – DTS, Inc компаниясының сауда белгісі. Онім бағдарламалық кұралды қамтиды. © DTS, Inc. Барлық құқықтар қорғалған.

АШЫК МЭТИН БАФДАРЛАМАЛЫК КУРАЛ ЕСКЕРТУІ

Осы өнімдері GPL, LGPL, MPL және басқа да бастанқы коды ашық лицензиялардағы бастанқы кодты алу үшін http://opensource.lge.com веб-торабына өтіңіз. Бастанқы кодқа қоса, барлық қажетті лицензиялардың шарттарын, кепілдік міндеттерінен бас тарту құжаттарын және авторлық құқық туралы мәліметтерін алуға болады. LG Electronics компаниясы тарату шығының қамтитын ақыға (дерек тасығышының құны, жеткізу және өндеу) [e-mail] мекенжайына электрондық пошта арқылы сұрау жіберілгенде бастанқы кодты ықшам дискіде жеткізуді ұсынады. Бүл ұсыныс осы өнімді сатып алған уақыттан бастан үш (3) жыл ішінде жарамды болады.

ҚАУІПСІЗДІК ЖӨНІНДЕГІ НЎСҚАУЛАР

Өнімді қолданар алдында осы сақтық шараларын мұқият оқып шығыңыз.

АБАЙЛАНЫЗ

	Теледидарды және қашықтан басқару құралын келесі орталарға қоймаңыз:- Тікелей қүн сәулесі түсетін жер- Ылғалдылық жоғары аймак, мысалы, ванна- Пештер және жылуды тудыратын басқа құрылғылар сияқты кез келген жылу көзінің жанында- Бу немесе май оңай әсер етуі мүмкін асхана есептегіштерінің немесе дымқылдаушыларының жанында- Жаңбыр немесе жел әсер ететін аймаққа- Вазалар сияқты су ыдыстарының жанындаӨйтпесе, бүл өртке, электр тогының соғуына, дұрыс емес жұмыс істеуге немесе өнімнің деформациялануына әкелуі мүмкін.
	Өнімді шаң жиналатын жөрге қоймаңыз.Бүл өрт шығу қаупін төндіруі мүмкін.
	Штепсель – ажырату құрылғысы. Штепсель пайдалануға дайын күйде қапуы керек.
	Қуат штепселін сулы қолмен ұстамаңыз. Оған қоса, сымның істікшесі сулы болса немесе шаң басып түрса, қуат штепселін толық құрғатыңыз немесе шанды сүртіп тастаңыз.Шамадан тыс ылғалдылыққа байланысты сізді ток соғуы мүмкін.
	Қуат сымын жөрге қосылған ток көзіне жалғаңыз. (Жөрге қосылған құрылғылардан басқа.)Сізді электр тогы соғуы немесе жаракаттануыңыз мүмкін.
	Қуат сымын толық бекітіңіз.Егер қуат сымы толық бекітілмесе, өрт шығуы мүмкін.
	Қуат сымының жылытқыш секілді ыстық заттарға тимеуін қадағалаңыз.Бүл өрт туындауына немесе электр тогының соғуына әкелуі мүмкін.
	Қуат сымдарының ұстіне ауыр затты немесе өнімнің өзін қоймаңыз.Өйтпесе, өрт шығуы немесе электр тогы соғуы мүмкін.
	Жаңбырдың ішке ағып кіруін болдырмау үшін гимараттың ішінде және сыртында антеннаны бүгіңіз.Бүл судың өнім ішін закымдауына және электр тогының соғуына әкелуі мүмкін.
	Теледидарды қабырғаға бекіткенде, теледидардың артындағы қуат және сигнал кабельдерін ілу арқылы теледидарды орнатпаңыз.Бүл өрт туындауына, электр тогының соғуына әкелуі мүмкін.
	Бір электр розеткасына тым көп электр құрылғыларын қоспаңыз.Өйтпесе, шамадан тыс қызуға байланысты өрт шығуы мүмкін.
	Сыртқы құрылғыларды қосып жатқанда өнімді түсіріп алмаңыз немесе оның құлап кетуіне жол берменіз.Өйтпесе, бұл жаракат алуға немесе өнімнің зақымдалуына әкелуі мүмкін.
	Ылғалға қарсы материалдар бумасын немесе винил орауышты балалар қол жеткізе алмайтын жерде ұстаңыз.Ылғалдыққа қарсы материалды жұту зиянды. Абайсызда жұтып қойған жағдайда, науқасты құстырып, жақын ауруханаға апарыңыз. Оған қоса, винил орауыш түншығуға себеп болуы мүмкін. Балалардың қолы жетпейтін жерде сақтаңыз.
	Балалардың телевизорға жөргаламауын және асылып түрмауын қадағалаңыз.Өйтпесе, теледидар аударылып, жақақattaуы мүмкін.
	Бала жұтып қоймауы үшін пайдаланылған батареяларды тиісті түрде тастаңыз.Бала жұтып қойған жағдайда дереу дәрігерге барыңыз.
	Қуат кабелінің бір ұшы қабырға розеткасына сұғылып түрганда, екінші ұшына өткізгіш (металл таяқша сияқты) өнгізбеңіз. Оған қоса, қуат кабелін қабырға розеткасына жалғай салысымен ұстамаңыз.Сізді электр тогы соғуы мүмкін.(Улгіге байланысты)
	Өнімнің жанына өртенгіш заттар қоймаңыз немесе сақтамаңыз.Өртенгіш заттарды ұқыпсыз пайдаланудан жарылыс немесе өрт шығу қаупі пайда болады.
	Өнімнің ішіне тиын, шаш түйрегіштері секілді темір заттарды, таяқшалар немесе сымды, қағаз, шырпы секілді тез өртенгіш заттарды салмаңыз.Балалар ерекше назар аударуы керек.Электр тогы соғуы, өрт шығуы немесе жақақат алынуы мүмкін. Егер өнімнің ішіне бөгде зат түсіп кетсе, оны өшіріп, қызмет көрсету орталығына хабарласыңыз.
	Өнімге су сеппеніз немесе өртенгіш заттармен сүртпеніз (еріткіш немесе бензол). Өрт шығуы немесе ток соғуы мүмкін.
	Өнімнің соғылуына немесе бір нәрселердің ұстіне құлап кетуін болдырмаңыз немесе экранын ұрмаңыз.Жақақаттануыңыз немесе өнім закымдалуы мүмкін.
	Өнімді немесе оның антеннасын ешкашан найзагай немесе дауыл кезінде ұстамаңыз.Сізді электр тогы соғуы мүмкін.
	Қабырға розеткасын, онда газ жылыстауы орын алса ұстамаңыз. Терезені ашып, бөлмені желдетіп алыңыз.Бүл өрт шығуына немесе ұшқын пайда болуына әкелуі мүмкін.
	Өнімді өз бетіңізше бөлшектеуші, жәндеуші немесе өзгертуші болмаңыз.Өрт шығуы немесе ток соғуы мүмкін.Тексерту, калибрлеу немесе жәндету үшін қызмет көрсету орталығына хабарласыңыз.
	Келесі жағдайлардың кез келгені орын алса, өнімді дереу ажыратып, жергілікті қызмет көрсету орталығына хабарласыңыз.- Өнімге сокқы әсер етті- Өнім закымдалды- Өнімге бөгде заттар кірді- Өнімнен түтін немесе оғаш иіс шықтыБүл өрт шығуына немесе электр тогы соғуына әкелуі мүмкін.
	Егер өнімді ұзак уақыт қолданбайтын болсаңыз, қуат кабелін өнімнен ажыратып тастаңыз.Шаңның жиналуы өрт шығуына немесе изоляцияның бұзылуы токтың жылыстауына, электр тогының соғуына немесе өртке әкелуі мүмкін.
	Аппаратқа су тамшыламауы немесе шашырамауы тиіс немесе оның үстіне ваза секілді су құйылған заттарды қоюға болмайды.

ECKEPTY

Энімді радио толкындар пайда болмайтын жерге орнатыңыз.

Кулап түссе де антеннаның куат желілеріне тимеуін қамтамасыз ету үшін сыртқы антенна мен куат желілерінің арасында жеткілікті қашықтық болуы керек.

Бул ток соғу қаупіне себеп болуы мүмкін.

Өнімді тұрақсы сөрелер немесе көлбеу беттер сияқты орындарда орнатпаңыз.

Сондай-ак, діріл бар немесе өнім толығымен түрмайтын орындарды пайдаланбаңыз.

Эйтпесе, өнім құлап немесе аударылып, жаракаттауы немесе өнімді закымдауы мүмкін.

Теледидарды тірекке орнатсаңыз, өнімнің аударылуын болдырмау әрекеттерін орындау керек. Өйтпесе, өнім аударылып, жаракаттауы мүмкін.

Мониторды қабырғаға орнату керек болса, VESA стандартты орнату интерфейсін (қосымша бөлшектер) өнімнің артқы жағына бекітіңіз. Қабырғаға орнату интерфейсін (қосымша бөлшектер) пайдаланып, теледидарды орнатқанда, түсіп кетпейтіндей муқият бекітіңіз.

Тек өндіруші көрсеткен қосымша жабдықтарды қолданыңыз.

Антеннаны орнатканда білікті қызмет көрсету маманнан кеңес алыңыз.

Бул өрт шығу қаупін немесе электр тогының соғуына әкелуі мүмкін.

Теледидарды көргенде экран диагоналінің ұзындығынан 2-7 еселік қашықтықты сақтау ұсынылады.

Теледидарды узак уакыт көргеннен кейін кезіңіз бүлдырауы мүмкін.

Тек көрсетілген батарея түрін пайдаланыңыз.

Бул қашыктан басқару құралын зақымдауы мүмкін.

Жаңа батареяларды ескі батареялармен араластырманыз.

Бул батареялардың шамадан тыс қызуын және ағып кетуін тудыруы мүмкін.

Бетареялар шамадан тыс қызу әсеріне ұшырамауы тиіс, мысалы, тікелей күн сәулесі түспейтін, ашық от пен электр жылытқыштардан алыс жерде сақтаңыз.

Зөрядталмайтын батареяларды зарядтағышка салушы БОЛМАНЫЗ.

Кешыктан баскару куралы мен сенсордың арасында еш нөрсе түрмауын тексеріңіз.

Қашықтан басқару құралының сигналына күн сәулесі немесе басқа қүшті жарық кедергі тигізуі мүмкін. Бүл жағдайда бөлмені қүнгірттеніз.

Бейне ойын консольдері сиякты сыртқы құрылғыларды жалғау алдында жалғау кабельдерінің ұзындығы жеткілікті екенін тексеріңіз.

Эйтпесе, өнім құлап немесе аударылып, жаракаттауы немесе өнімді закымдауы мүмкін.

	Өнімді куат сымын қабырға розеткасына қосу немесе шығару арқылы қосып/өшірменіз. (Штепсельдік үшты қосқыш ретінде пайдаланбаңыз.)Бул механикалық ақаулық немесе сымнан электр тогының согуына әкелуі мүмкін.
	Өнімнің шамадан тыс қызуын болдырмау үшін теменdegі орнату туралы нұсқауларды орынданыз.- Өнім мен қабырғаның арасындағы қашықтық 10 см көбірек болуы керек.- Өнімді желдетілмейтін жерге (мысалы, кітап сөресіне немесе шкафқа) қойманыз.- Өнімді кілем немесе жастық үстіне орнатпаңыз.- Ауа тесігін төсемнің немесе перденің жауып түрмағанын тексеріңіз.Өйтпесе, бүл өртке әкелуі мүмкін.
	Төледидарды ұзак ұакыт қарап отырған кезде желдеткіш тесіктеріне қолыңызды тигізбеніз, себебі олар ыстық болуы мүмкін. Бүл өнімнің жұмыс жағдайына әсер етпейді.
Құрылғының сымын жиі тексеріп тұрыңыз. Егер ол зақымдалғанын немесе бұзылғанын көрсеніз, сымды ажыратып, құрылғыны будан әрі пайдаланбаңыз және сымды өкілетті қызмет көрсету маманынан дәл сөндай сымға ауыстырып алыңыз.
	Штепсельдік ұшта немесе розеткада шаң жиналуын болдырманыз.Бүл өрт шығу қаупін төндіруі мүмкін.
	Қуат сымын орау, бұрмалау, қысу, есікпен жабу немесе үстінен басу секілді физикалық немесе механикалық зақым тиюден қорғаныз. Штепсельдерге, розеткаларға және құрылғыдан сым шығатын жерге ерекше көңіл бөліңіз.
	Панелін қолыңызбен немесе тырнак, қарындаш немесе қалам секілді өткір затпен қатты баспаңыз немесе үстін сырманыз.
	Экранды ұзак ұакыт ұстамаңыз немесе саусақты (саусақтарды) тигізбеніз. Олай істегенде, экранда ұакытша бұрмалану орын алуы мүмкін.
	Өнімді тазалаған кезде, қуат сымын розеткадан ажыратып, сырып алмау үшін жұмсақ шүбережпен ақырын сүртіңіз. Шамадан тыс қысым сызаттарды немесе түстің кетуін тудыруы мүмкін. Су бұркіменіз немесе ылғалды шүбережпен сүртпеніз. Өнімді және оның панелін зақымдауы мүмкін әйнек тазалағышын, көлікті немесе жылтыратқыш заттарды, абразивті заттарды немесе балауызды, бензинді, алкогольді, т.б. ешкашан пайдаланбаңыз.Өйтпесе, бүл өртке, электр тогының согуына немесе өнімнің зақымдалуына (деформация, тот басу немесе бузылу) әкелуі мүмкін.
Бүл өнім айнымалы ток розеткасына қосылатын болғандықтан, ол айнымалы ток кезінен ҚОСҚЫШ арқылы сөндірсеніз де, ажыратылмайды.
	Қабельді ажыратқанда, штепсельден ұстап ажыратыңыз.Қуат кабельдерінің ішіндегі сымдар ажыратылса, бүл өрт тудыруы мүмкін.
	Өнімді жылжытқанда, алдымен қуатты өшіріңіз. Содан кейін, қуат кабельдерін, антенна кабельдерін және барлық жалғау кабельдерін ажыратыңыз.Теледидар немесе қуат сымы зақымдалып, бүл өрт немесе электр тогының согу қаупін тудыруы мүмкін.
	Өнімді жылжытқанда немесе орауштан шығарғанда, жүл болып жұмыс істеңіз, өйткені өнім ауыр.Өйтпесе, бүл жаракат алуға әкелуі мүмкін.
	Өнімнің ішкі бөлімдерін тазалау үшін жылына бір рет қызмет көрсету орталығына хабарласыңыз.Шаң жиналып қалса, механикалық ақаулықтар пайда болуы мүмкін.
	Бүкіл қызмет көрсетуді білікті қызмет көрсету қызметкерлеріне жіберіңіз.Өнім қуат сымы немесе штепсельдік ұшы закымдалған болса, оған су тиіп немесе ұстіне заттар түсіп кеткен болса, жабдыққа жаңбыр немесе ылғалды заттар тисе, ол дұрыс жұмыс істемей түрса немесе құлап қалған және тағы да басқаша закымдалған болса, қызмет көрсетуді қажет етеді.
	Үстағанда, өнім салқын көрінсе, қосылғанда өнім «жыпылықтауы» мүмкін. Бүл қалыпты жағдай, өнімdegі ақау емес.
	Бүл панель – ажыратымдылығы екі миллионға алты миллион пиксел болатын жоғары технология өнімі. Панельде өлшемі 1 б/м майда қара нуктелерді және/ немесе жарық түсті нүктелерді (қызыл, көк немесе жасыл) көруіңіз мүмкін.Бүндай дыбыстың шығуы өнімнің жұмыс сапасы мен сенімділігіне әсер етпейді.Сондай-ак, бүл құбылыс үшінші тарап өнімдерінде орын алады және алмастыруға немесе ақшаны қайтаруға жатпайды.
	Көру күйіне (сол/оң/үсті/асты) байланысты панельдің әр түрлі жарықтығын және түсін табуға болады.Сондай-ак, бүл құбылыс панельдің сипаттамасына байланысты орын алады.Ол өнімнің жұмысына қатысты емес, әрі ақаулық болып табылмайды.

Кезгалыссыз кескінді (мысалы, тарату арнасының логотипі, экрандағы мәзір, бейне ойынынан алынған көрініс) ұзак ұакыт бойы көру экранды закымдап, кескіннің сақталуына әекелуі мүмкін.

Бүл қалдық кескін ретінде белгілі. Бүл кепілдік өнімdegі қалдық кескінді қамтымайды.

Теледидар экранында узак уақыт бойы бекітілген кескінді көрсетпеніз (СКД үшін 2 сағат немесе одан көп, плазма дисплейі үшін 1 сағат немесе одан көп).

Сондай-ак, егер теледидардың кадр пішімі узак уакыт бойы 4:3 болса, экранның жоғарғы және төменгі жағында кескін ізі пайда болуы мүмкін.

Сондай-ак, бул кубылыс үшінші тарап өнімдерінде орын алады және алмастыруға немесе ақшаны қайтаруға жатпайды.

Шығарылған дыбыс

Тырс еткен дыбыс: теледидарды керіп отырганда немесе өшіргенде шығатын дыбыс, температура мен ылғалдылықа байланысты пластикалық жылу сығылуы нәтижесінде пайда болады. Бүл дыбыс — температура деформациясы талап етілетін барлық өнімдер үшін ортақ кұбылыс. Электр тізбегінің гүілдеген/панельдің дызылдаған дыбыс шығаруы: өнімді істету үшін токтың үлкен мөлшерін жеткізгенде, жылдамдығы жоғары коммутация схемасынан шығады. Өнімге байланысты әртурлі болады.

Бундай дыбыстың шығуы өнімнің жұмыс сапасы мен сенімділігіне әсер етпейді.

• Көру уақыты
• 3D мазмунды көргенде, сагат сайын 5 - 15 минуттық үзілістер жасаңыз. 3D мазмунды узакуакыт бойы көру бастың ауыруын, бас айналуын, қалжырауды немесе кезге жуктеме түсуінтудыруы мүмкін.

Фотосезгіштік устамасы немесе созылмалы ауруы бар адамдар

• 3D мазмундағы жыпықтайтын жарықты көргенде, кейбір пайдаланушыларда ұстама немесе әдеттен тыс белгілер болуы мүмкін.
- Кускыңыз келсе, жукті болсаңыз және/немесе эпилепсия, жүрек ауруы немесе қан тамыр ауруы, т.б. сияқты созылмалы ауруыңыз болса, 3D бейнелерді көрмеңіз.
• 3D мазмундар стерео сокырлыкға немесе стерео аномалиясына шалдыққан адамдарға ұсынылмайды. Кос кескіндерді көру немесе көруде ыңгайсыздық пайда болуы мүмкін.
- Егер сізде страбизм (қылилық), амблиопия (нашар керу) немесе астигматизм босла, терендікті сезуде мәселеніз болуы мүмкін және қос кескіндерге байланысты қалжырауды сезуіңіз мүмкін. Орташа үлкендермен салыстырганда жиірек үзілістер жасау ұсынылады.
- Егер көру қабілетіңіз он және сол кезіңізде әр түрлі болса, 3D мазмұнды көру алдында көру қабілетіңізді тексертіңіз.

3D мазмунды көруді токтатуды немесе одан ұстануды қажет ететін белгілер

• 3D мазмунды ўйыктамаудан, тым көп жұмыс істегеннен немесе ішкеннен қалжырауды сезінгенде көрмеңіз.
• Осы белгілерді сезгенде, 3D мазмунды пайдалануды/көруді токтатыңыз және белгі кеткенше жеткілікті демалыңыз.
• Бул белгілер кетпесе, дәрігерге қаралыңыз. Белгілер бас ауыруын, кездің алмасының ауыруын, бас айналуды, жүрек айнуын, тез жүрек соғуын, бұлдырауды, ыңғайсыздықты, қос кескінді, көру ыңғайсыздығын немесе қалжырауды қамтиды.

ECKEPTY

Көру ортасы

• Көру қашықтығы

3D пішіміндегі бейнелерді экран диагоналінің ұзындығынан екі еселік қашықтықта көруді ұсынамыз. 3D мазмұнды көргенде ыңғайсыздықты сезінсеніз, теледидардан алыстау отырыңыз.

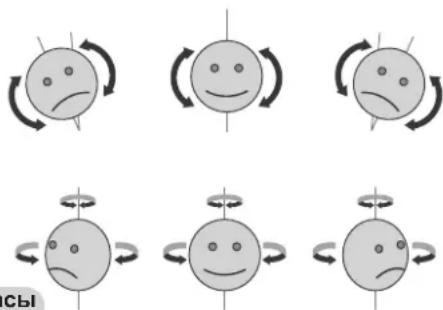

• Көру күйі

- Экранның ортасына көз деңгейінде, басты тік алға қаратып қараңыз. Әйтпесе, 3D мазмұндлы тиісті түрде көрмеуіңіз мүмкін.

Көру жасы

• Сэбилер/балалар

- 6 жастан төмен балалар үшін 3D мазмунды пайдалану/көруге тыйым салынады.

- 10-нан төмен жастағы балалар шамадан тыс жауап береді және тым әсерленеді, өйткені олардың көздері жетілуде (мысалы: экранды түрту әрекеті немесе оған секіру әрекеті. 3D мазмұнды көріп отырған балаларға ерекше назар аудару керек.

- Балалардың 3D көрсетілімдердегі бинокулярлық диспараттығы үлкендерден жоғарырақ, өйткені көздерінің арасындағы қашықтық үлкендердікінен қыскарақ. Сондықтан олар бір 3D кескіні үшін үлкендермен салыстырғанда көбірек стереоскопиялық терендікті алады.

• Жасеспірімдер

- 19-дан темен жасеспірімдер 3D мазмундағы жарықтың әсерінен сезімталдықпен жауап беруі мүмкін. Оларға шаршал турғанда 3D мазмунды көруден ұстануға кеңес беріңіз.

- Кариялар

- Кариялар жастарға қарағанда азырақ 3D әсерін түйсінеді. Теледидарға ұсынылғаннан жақынырақ қашықтықта отырмаңыз.

3D көзілдірігін қолдану кезіндегі ескертулер

• LG 3D көзілдірігін пайдаланыңыз. Ђйтпесе, 3D бейнелерді тиісті түрде көрмеуіңіз мүмкін.

- 3D kezildirigin kalypnty kezildiriktin, kynnen korfaltyn hemese korfahys kezildiriginh ornyna pайдалanbaçiz.

- Өзгертулер енгізген 3D көзілдірікті пайдалану көзге жуктеме түсіруі немесе кескінді бұрмалауы мүмкін.

- 3D көзілдірігін қатты ыстық немесе суық температурада ұстамаңыз. Бүл деформациялануды тудырады.

- 3D kezildirigi həzik jəne oçai сызылады. Линзаларды сурткенде ərkaшан жүмсақ, таза шуберекті пайдаланыңыз. 3D kezildiriginің линзаларын өткір заттармен қырманыз немесе оларды химиялық заттармен суртпеніз.

- Флюоресцентті шамдармен немесе уш толкынды узындығы бар шамдармен 3D бейнелерді көргенде, экран жыпылықтап көрінуі мумкін. Бул орын алғанда, шамды ешіріңіз немесе темен бағыттаңыз.

- Баска электрондык немесе байланыс курылғыларын ешіру немесе теледидардан ары кою керек, өйткені олар кедергі тудырып, 3D функциясының дурыс жумыс істеуіне кедергі жасауы мумкін.

- Теледидарды жатып көргенде, 3D кескіндер күнгірттеу болып көрінуі немесе көрінбеуі мүмкін.

ЕСКЕРТПЕ

• Көрсетілген бейне теледидарда көрсетілгеннен өзгеше болуы мүмкін.
• Теледидардың экрандық дисплейі нұсқаулықта көрсетілгеннен сәл өзгешелеу болуы мүмкін.
• Бар мәзірлер мен опциялар сіз қолданатын кіріс кезінен немесе өнім үлгісінен өзгешелеу болуы мүмкін.
• Болашакта бул теледидарға жаңа мүмкіндіктер қосылуы мүмкін.
• Тутынылатын куат мөлшерін азайту мақсатында теледидарды куту режиміне қоюға болады. Егер біраз уақыт қарамайтын болса, теледидарды өшіріп қою қажет. Бүл тутынылатын куат мөлшерін азайтады.
• Кескін жаркындығының деңгейі төмендетілсе, қолданыс үстінде тұтынылатын куат мөлшері айтарлықтай азайып, бұл өз ретінде жалпы куат ақысын азайтады.

ОРНАТУ ПРОЦЕДУРАСЫ

1 Буманы ашып, барлық қосалқы құралдар қамтылғанын тексеріңіз.
2 Тіректі теледидарға бекітіңіз.
3 Сырткы кұрылғыны теледидарға жалғаныз.
4 Желілік қосылым қол жетімді екенін тексеріңіз.
Теледидардың желі функцияларын тек желіге қосылғанда пайдалануға болады.(Тек LAN ПОРТЫ үлгісінде)

ЖИНАУ ЖЭНЕ ДАЙЫНДАУ

Орауыштан шығару

Өнімнің қорабында төмендегі заттардың бар екенін тексеріңіз. Кейбір қосалқы құралдары жетіспесе, өнімді сатып алған жергілікті дилерге хабарласыңыз. Нұсқаулықтағы суреттер өнімнің және бірге берілген заттардың накты түрінен өзгеше болуы мүмкін.

ECKEPTY

• Қауіпсіздікті қамтамасыз етіп, өнімнің жұмыс мерзімін арттыру үшін, мақұлданбаған өнімдерді пайдаланбаңыз.
• Макулданбаған өнімдерді пайдаланудан түындаған зақымдар немесе залал кепілдікке кірмейді.
• Кейбір модельдердің экранына жука қабат бекітілген және оны алып тастау керек.

Қашықтан басқару құралы және батареялар (ААА)

(Тек 42/50РН47**, 50/60РН66** 50/60РН67**) (Улгіге байланысты) (21, 22-бетті караңыз)

Сиқырлы сермеу қашықтан басқару құралы (АА)

Пайдаланушы нускаулығы

Феррит өзегі (Улгіге байланысты) (14-бетті караңыз)

Куат сымы Куат сымының

Устағышы (Улгіге байланысты) (А-4 бетті караңыз)

Корғағыш қақпак (Тек 50РН47**, 50РН67**, 50РН66**) (А-4 бетті қараңыз)

Окшаулағыш (Улгіге байланысты) (15-бетті қараңыз)

СКЕРТПЕ

Өніммен бірге берілген заттар оның үлгісіне қарай әртүрлі болуы мүмкін.

Өнім сипаттамалары немесе осы нұсқаулықтың мазмұны өнім функцияларының жетілдірілуіне байланысты алдын ала ескертусіз өзгертілуі мүмкін.

Феррит өзегін пайдалану әдісі

1. Куат кабеліндегі электрмагниттік кедергілерді азайту ушін феррит өзегін пайдаланыңыз. Куат кабелін феррит өзегіне бір рет ораңыз.

Феррит өзегін және қабырга розеткасына жақын қойыңыз.

[кабырға розеткасын

Феррит өзегін теледидарға және қабырға розеткасына жақын қойыңыз.

[кабырға розеткасына]

(Κapa)

[Феррит өзегінің

түйісетін жері]

2 Кабельге келетін электромагниттік кедергіні азайту үшін феррит өзекті пайдаланыңыз. Феррит өзекті теледидарға жақын қойыңыз.

Курамдас Y, Pb, Pr, L, R кабелін феррит өзегіне бір рет ораңыз.

[Сырткы курылғыға]

[2-1-cypet]

Курамдас Y, Pb, Pr, L, R ЖЭНЕ Scart кабелін жинап, рет ораңыз қыстырып қойыңыз.

[Сырткы курылғыға]

[2-2-cypet]

(Kapa)

[Феррит өзегінің түйісетін жері]

Компьютердің дыбыс кабелін феррит өзегіне үш рет ораңыз.

[Сырткы курылғыға]

[2-3-cypet]

3 Феррит езегін LAN кабеліндегі электрмагниттік кедергіні азайту ўшін пайдаланыңыз. LAN кабелін бір рет В феррит езегіне және үш рет А феррит езегіне ораңыз. Феррит езегін теледидар мен сыртқы құрылғыға жақын қойыңыз.

[теледидарға]

[3-cypet]

A (Cyp) B (Cyp)

[Феррит өзегінің түйісетін жері]

• Егер бес феррит өзек болса, 1-1, 2 және 3-суретте көрсетілгендей орынданыз.
• Егер алты феррит өзек болса, 1-2, 2 және 3-суретте көрсетілгендей орынданыз.

- Онтайлы байланыс болу ушін, HDMI кабельдері және USB құрылғылары ұштарының қалынддығы 10 мм-ден және ені 18 мм-ден аспауы керек. USB кабелі немесе USB жад істікшесі теледидардың USB ұясына сыймаса, USB 2,0 қолдайтын ұзарту кабелін пайдаланыңыз.

*A 10 MM *B 18 MM

ЕСКЕРТПЕ

- Антеннаны окшаулағышты орнату нұсқаулығы

- Теледидар мен антеннаны жерге туйыктау арасындағы кернеуде айырмашылық болғанда теледидарды орнату ушін осыны пайдаланыңыз.

» Теледидар мен антеннаны жерге түйыктау арасындағы кернеуде айырмашылық болса, антенна байланысы қызып кетуі мүмкін және артығырақ қызып кетсе, апат болуы мүмкін.

- Теледидар қарап отырғанда теледидар антеннасынан қуат кернеуін дұрыс шығару арқылы қауіпсіздікті арттыруға болады. Оқшаулағышты қабырғаға орнату ұсынылады. Егер оны қабырғаға орнату мүмкін болмаса, теледидарға орнатыңыз. Орнатқаннан кейін антенна окшаулағышын ажыратпаныз.

- Бастамас бұрын теледидар антеннасының жалғанын тексеріңіз.

Окшаулағыштың бір ұшын кабель/антенна ұасына, ал екінші ұшын теледидарға немесе сигнал түрлендіргіш қосымша құрылғыға жалғаңыз.

«Жабдык гимарат құрылысындағы қорғау жермесіне қуат желісі қосылымы арқылы немесе қорғау жермесіне, сондай-ақ, коаксиалды кабельді қолданатын кабельді тарату жүйесіне жалғанатын басқа жабдық арқылы жалғанған жабдық кейбір жағдайларда өрт қаупін тудыруы мүмкін. Кабельді тарату жүйесіне қосылым нақты жиілік ауқымынан төмен электр окшаулауын беретін құрылғы арқылы беріледі (гальваникалық ажыратқыш, EN 60728-11 тарауын қараңыз)»

РЖ окшаулағышты қолданғанда сигнал сезімталдығы кішкене жоғалуы мүмкін.

Бөлек сатылады

Белек сатып алынатын бүйымдар сапаны жаксарту үшін еш ескертусіз өзгертілуі мүмкін.

Осы заттарды сатып алу үшін дилеріңізге хабарласыңыз.

Бул кұрылғылар белгілі бір модельдерде ғана жұмыс істейді.

AG-S3**
3D кезілдірігі

AN-MR400
Сиқырлы сермеу қашыктан басқару құралы

AN-VC4**
Бейне коңырау камерасы

AN-WF100
Wi-Fi корғаныш құралы

AN-TP300
Сенсорлық қалам, қондырғы

AN-TD200
Сенсорлық қалам кілті

LG дыбыс
курылғысы

Сенсорлы қаламмен теледидарды компьютерге жалған немесе жалғамастан сенсорлы монитор етіп пайдалануға болады.
Сенсорлы қаламды (соның ішінде, қондырғыны да) адаптермен бірге сатып алу қажет.

Үйлесімділік	PH47**, PH66** PH67**
AG-S3**3D көзіндірігі	•	•
AN-MR400Сиқырлы сермеу қашықтан басқару құралы	•	•
AN-VC4**Бейне қоңырау камерасы	•	•
AN-WF100Wi-Fi қорғаныш құралы	•
AN-TP300Сенсорлық қалам, қондырғы	•	•
AN-TD200Сенсорлық қалам кілті	•	•
LG дыбыс құрылғысы	•	•
AN-BL***Сымсыз IR бластері	•(Улгіге байланысты)	•(Улгіге байланысты)

Улгі аты немесе дизайны өнім функциясының жаңартылуына, өндіруші жағдайларына немесе саясаттарына байланысты өзгертілуі мүмкін.

Бөлшектер мен түймелер

Түйме Сипаттамасы
➊	Құатты қосады немесе өшіреді.
✓	Бөлектелген мәзір параметрін таңдайды немесе енгізілген ақпаратты растайды.
S	Негізгі мәзірлерге кіреді немесе енгізілген ақпаратты сақтап, мәзірлерден шығады.
K	Сигнал көзін өзгертеді.
- +	Дыбыс деңгейін реттейді.
✓ ∧	Сақталған бағдарламалар ішінде жылжиды.

Теледидарды көтеру және жылжыту

Теледидарды жылжытканда немесе кетергенде, теледидарды сырылу және зақымнан қорғап, түріне және көлеміне қарамастан қауіпсіз түрде тасымалдау үшін, төмендегі ақпаратты оқыңыз.

ECKEPTY

- Әрқашан экранға тиюді болдырмаңыз, өйткені бүл экранның зақымдалуына әкелуі мүмкін.

• Теледидарды зауытта салынған қорабында немесе орамында тасымалдаған жөн.
• Теледидарды жылжыту немесе көтеру үшін, алдымен куат сымын және барлық кабельдерді ажырату керек.
• Теледидарды устағанда, зақымды болдырмау үшін экран сізге карамай тұруы керек.

- Теледидар жактауының жоғарғы жағы мен түбін жақсылап ұстаңыз. Мөлдір бөлікті, динамикті немесе динамик торының аймағын ұстамаңыз.

• Улкен теледидарды кемінде 2 адам тасымалдауы керек.
• Теледидарды қолмен тасымалдағанда, төмендегі суретте көрсетілгендей ұстау керек.

• Тасымалдағанда, теледидарды қатты шайқамаңыз.
• Тасымалдағанда, теледидарды тігінен устаңыз. Жанына жатқызбаңыз және сол немесе он жағына қарай еңкейтпеніз.
• Жактау шассиін иетін/майыстыратындай шамадан тыс күш салмаңыз, себебі бүл экранды закымдауы мүмкін.

Устелге орнату

1 Теледидарды көтеріп, усталге тігінен койыңыз.

- Тиісті түрде желдету үшін, кабырғадан 10 см (ең азы) бос орын калдырыныз.

2 Куат сымын кабырғадағы розеткаға қосыңыз.

ECKEPTY

- Теледидарды жылу көзінің жанына немесе устіне қоймаңыз. Өрт шығуы немесе баска закым орын алуы мүмкін.

Алдыға еңкейіп кетпеуі, зақымданбауы және адамға жаракат тудырмауы үшін, теледидарды үстелге бекітіп қойыңыз.

Теледидарды устелге орнатып, берілген буранданы тіректің артына салып, бекітіңіз. (Тек 42РН47**)

- Кулап кетпеу үшін, орнату нускаулары бойынша теледидарды еденге/қабырғаға мыктап бекіту керек. Теледидарды еңкейткенде, шайқағанда немесе ырғағанда, адам жаракат алуы мүмкін.

Теледидар бұрышын көруге ыңгайлы лайықтау

(Бул функция барлық үлгілер үшін мүмкін емес.) Теледидардың бұрышын көруге лайықтағанда 20 градус солға немесе онға бұрыңыз және теледидардың бұрышын көруге лайықтаңыз.

ECKEPTY

- Өнімнің бұрышын реттегенде, саусактарыңызға сақ болыңыз. - Қолдарды немесе саусактарды қысып алу жаракат тигізуі мүмкін. Егер өнімді тым қатты қисайтса, ол құлап, зақым немесе жаракат тудыруы мүмкін.

Теледидарды кабырғаға бекіту

(Бул функция барлық үлгілер үшін мүмкін емес.)

1 Сақиналы болттарды немесе теледидардың артқы жағындағы кронштейндер мен болттарды кіргізіп, тартыңыз. - Сақиналы болттардың орнында басқа болттар болса, алдымен соларды шығарып алыңыз.

2 Кабырға кронштейндерін болттармен қабырғаға бекітіңіз. Теледидар артындағы қабырға кронштейні мен сакиналы болттардың орнын сәйкестендіріңіз.

3 Сакиналы болттарды және қабырға кронштейндерін мыкты баумен тартып байлап қойыңыз. Бауды тегіс бетке көлденеңінен устаныз.

ECKEPTY

- Балалардың теледидарға шықпауын және асылып түрмауын қадағалаңыз.

ECKEPTNE

- Теледидар теңселмей түратын мықты және үлкен үстел немесе түпкойманы пайдаланыңыз. - Кронштейн, тростар, болттармен жабдықталмайды. Косымша керек-жарактарды жөргілікті диллерлерден бөлек сатып алуыңызга болады.

Қабырғаға орнату

Теледидардың артындағы қабырғаға бекіту кронштейнін орнатып, кронштейнді еденге перпендикуляр қабырғаға орнатыңыз. Теледидарды басқа құрылыс бөліктеріне орнату үшін, білікті мамандарға хабарласыңыз. LG компаниясы қабырғаға бекітуді білікті кәсіби орнатушы орындауын ұсынады.

Міндетті түрде VESA стандартына сәйкес келетін бұрандаларды және қабырғаға бекіту қапсырмасын қолданыңыз. Қабырғаға бекіту жинақтарының стандартты өлшемдері төмендегі кестеде берілген.

Бөлек сатылады (қабырғага бекіту қапсырмасы)

Улгі	42/50PH47**50/60PH67**50/60PH66**
VESA (А x В) 400	x 400
Стандарттыбуранда	M6
Бурандаларсаны	4
Қабырғақронштейні	PSW420BX

ECKEPTY

• Алдымен куатты ажыратыныз, содан кейін теледидарды жылжытыңыз немесе орнатыңыз. Әйтпесе, электр тоғы соғуы мүмкін.
• Төбеге немесе кисык қабырғаға орнатылса, теледидар қулап, ауыр жаракат тудыруы мумкін. Рүқсат етілген LG қабырға бекіткішін пайдаланыңыз және жергілікті дилерге немесе білікті қызметкерлерге байланысыңыз.
• Бурандаларды тым катты бурамаңыз: теледидар зақымданып, кепілдік кушін жоюы мүмкін.
• VESA стандартына сэйкес келетін бұрандалар мен қабырға бекітпелерін қолданыңыз. Дұрыс қолданбау немесе сэйкес көлмейтін қосалқы құралды пайдалану нөтижесінде болған зақымдар мен жақақаттар кепілдікке кірмейді.

ECKEPTNE

• VESA стандартты буранда сипаттамаларында берілген бурандаларды гана пайдаланыңыз.
• Кабырғаға бекіту жинағына орнату нұсқаулығы мен қажетті бөлшектер кіреді.
• Кабырғаға бекіту капсырмасы қосымша бөлшек болып табылады. Қосымша қосалқы кұралдарды жергілікті дилерден алуға болады.
• Бурандалардың ұзындығы қабырға бекітпесіне байланысты әртурлі болуы мүмкін. Дұрыс ұзындықтың тандалғандығына көз жеткізіңіз.
• Косымша акпаратты кабыргага бекіту тетігімен берілген нускаулыктан караңыз.

Бул бүйым барлық үлгілерге қосылмаған.

Бул нускаулыктағы сипаттамалар қашықтан басқару құралындағы түймелерге негізделген.

Берілген нүсқаулықты мұқият оқып, теледидарды дұрыс пайдаланыңыз.

Батареяларды (1,5 В AAA) ауыстыру ўшін, батарея қақпағын ашып, батареяларды ① және Жақтарын ішіндегі белгілерге келтіріп салыңыз да, батарея қақпағын жабыңыз. Батареяларды алу ўшін орнату әрекеттерін кері ретпен орынданыз.

ECKEPTY

- Ескі және жаңа батареяларды бірге салмаңыз. Қашыктан басқару құралы закымдануы мүмкін.

Қашыктан басқару құралын теледидардағы қашыктан басқару датчигіне қарай бағыттаңыз.

(Тек PH47**, PH66**) (Улгіге байланысты)

(Тек PH67**) (Улгіге байланысты)

СИҚЫРЛЫ ҚАШЫҚТАН БАСҚАРУ ҚұРАЛЫНЫН ФУНКЦИЯЛАРЫ

Бүл бүйым барлық үлгілерге қосылмаған.

Сиқырлы қашықтан басқару құралының батаресяндағы заряд деңгейі темен. Батареяны ауыстырыңыз.» хабары көрсетілгенде, батареяны ауыстырыңыз. Батареяларды ауыстыру үшін батарея қақпағын ашыңыз, батареяларды (1.5 V AA) және сөндарын бөлімдегі белгіге сәйкестендіріп ауыстырыңыз да, батарея қақпағын жабыңыз. Қашықтан басқару құралын теледидардағы қашықтан басқару датчигіне қарай бағыттаңыз. Батареяларды шығару үшін, орнату әрекеттерін кері тәртіппен орынданаңыз.

- Ескі және жаңа батареяларды бірге салмаңыз. Қашықтан басқару құралы закымдануы мүмкін.

Дауысты тану (Улгіге байланысты)

Дауысты тану функциясын пайдалану ушін желілік байланыс кажет.

Тану көрсеткіші пайдаланушының жеке ерекшеліктері (дауысы, айтуы, интонациясы мен жылдамдығы) мен ортаға (шуыл мен теледидар дыбысының деңгейі) байланысты әртүрлі болуы мүмкін.

1. Voice recognition (Дауысты тану) түймешігін басыңыз.
2. ТД экранының сол жағында дауыс дисплей терезесі көрсетілгенде қажет нәрсені айтыңыз.
   • Тым тез немесе тым баяу сейлегенде дауысты тану орындалмауы мүмкін.
3. Сиқырлы қашықтан басқару пультін бетіңізден 10 см алыстатпай пайдаланыңыз.
4. Voice recognition (Дауысты тану) түймешігін басыңыз.
5. ТД экранының сол жағында дауыс дисплей терезесі көрсетілгенде қажет нәрсені айтыңыз. • Тым тез немесе тым баяу сейлегенде дауысты тану орындалмауы мүмкін. • Сиқырлы қашықтан басқару пультін бетіңізден 10 см алыстатпай пайдаланыңыз.

Сиқырлы сермеу қашықтан басқару құралын тіркеу

Теледидарды қолданар алдында Magic Motion дистанциондық пультін тіркеу қажет.

Сиқырлы сермеу қашыктан басқару құралын тіркеу жолы

1 Автоматикалық тіркеу үшін алдымен теледидарды қосып, пульттағы Wheel(ОК) (Дөңгелек(ОК)) туймешесін басыңыз. Тіркеу аякталғаннан кейін экранда тіркелу аякталу туралы хабарлама пайда болады.
2 Егер тіркеле алмасаңыз, теледидарды сөндіріп қайтадан қосыңыз, кейін тіркеу аяқтау үшін, Wheel(ОК) (Дәңгелек(ОК)) туймешесін басыңыз.

Сиқырлы қашықтан басқару құралын қайта тіркеу жолы

BACK

SMART

1 BACK←эне SMART

түймешелерін бірге 5 секунд ішінде басып тұрыңыз, содан соң жоғарыда жазылған нұсқау бойынша тіркеңіз.

2 Magic Motion пультын кайтадан тіркеу үшін, ВАСК> туймешесін теледидар алдында 5 секунд ішінде басып турыңыз. Тіркеу аякталғаннан кейін экранда тіркелу аякталу туралы хабарлама пайда болады.

Сиқырлы қашыктан басқару құралын пайдалану жолы

1 Мензер жоғалса, қашықтан басқару құралын аздап солға немесе онға жылжытыңыз. Содан кейін, ол экранда автоматты түрде пайда болады.

» Белгілі бір уақыт қолданылмаса, көрсеткі экраннан жоғалады.
2 Кашыктан баскару күралындағы көрсеткі қабылдағышын теледидарға бағыттап, көрсеткіні солға, онға, жоғары немесе төмен жылжытуға болады.
» Көрсеткі дұрыс қызмет етпесе, қашықтан басқару құралын 10 секунд қолданбай, содан кейін қайта алыңыз.

Сиқырлы қашықтан басқару құралында Wheel(ОК) (Дөңгелек(ОК)) түймесін бассаңыз, келесі экран пайда болады. Ағымдағы бағдарлама және экран туралы ақпаратты көрсетеді.

2

«My Apps» (Колданбаларым) мәзірін таңдауға болады.

Сиқырлы қашықтан басқару құралын пайдаланудағы сақтандыру шаралары

Қашықтан басқару құралын ең үлкен қашықтықтан асырмай қолданыңыз (10 м). Қашықтан басқару құралын бүл қашықтықтан асырып немесе кедергі арқылы қолдану салдарынан байланыс ақауы пайда болуы мүмкін.

Байланыс ақауы айналадағы кұрылғыларға байланысты да пайда болуы мүмкін. Микротолқынды пеш немесе сымсыз жергілікті желі өнімі сияқты электр кұрылғылары сиқырлы қашықтан басқару күралымен бірдей жилілікті пайдаланады (2,4 ГГц), соның әсерінен кедергілер пайда болуы мүмкін.

Куласа немесе ауыр соккы тисе, сиқырлы қашыктан басқару құралы зақымдалуы немесе дұрыс қызмет етпеуі мүмкін.

Сиқырлы қашықтан басқару құралын пайдаланғанда, айналадағы жиғазға немесе басқа адамдарға соғылып қалудан абай болыңыз.

Өндіруші мен орнатушы тиісті сымсыз құрылғылар электромагниттік толқын кедергісін тудыруы мүмкін болғандықтан, адамдардың қауіпсіздігіне қатысты қызметтерді қамтамасыз ете алмайды.

Кіру нуктесінің теледидардан 1 м-ден арырақ орналасуы ұсынылады. Егер кіру нуктесі 1 м-ден жақынырақ орнатылса, жиілік кедергісіне байланысты сиқырлы қашықтан басқару құралы күтілгендей жұмыс істемеуі мұмкін.

ПАЙДАЛАНУШЫ НУСКАУЫН ПАЙДАЛАНУ

Пайдаланушы нускауы егжей-тегжейлі теледидар туралы акпаратка оңай қол жеткізуге мүмкіндік береді.

1 Smart Home мәзірін ашу үшін SMART 📂 түймешігін басыңыз.
2 Пайдаланушы нускаулығы тармағын таңдап, Wheel(OK) (Дөңгелек(OK)) түймесін басыңыз.

Пайдаланушы нускаулығы

1 Тандалған мәзірдің сипаттамасын көрсетеді. Беттердің арасында жылжыту үшін ^/∨ туймесін пайдалануға болады.
2 Тандалған мәзірге тікелей пайдаланушы нұсқауынан өтеді.

ECKEPTNE

- Сондай-ак, пайдаланушы нускаулығына қашықтан басқару құралындағы (пайдаланушы нускаулығы) түймесін басу арқылы қол жеткізуге болады. (Тек PH47**, PH66**)

1 Ағымдағы көріліп жатқан бағдарламаны немесе кіріс көзінің экранын көрсетеді.
2 Кажет санатты тандауға мүмкіндік береді.
3 Кажет элементті тандауға мүмкіндік береді. Беттер арасында жылжу үшін ^ /ү түймелерін пайдалануға болады.
4 Индекстен кажет функция сипаттамасына етуге мумкіндік береді.
5 Интернет қосылып түрғанда, LG Smart TV функциялары туралы толық ақпаратты береді.(Елге/тілге байланысты қол жетімді болмауы мүмкін.)

Өнім жақсы істеуі және оның жұмыс мерзімін арттыру үшін теледидарды жиі жаңартып және тазалап тұрыңыз.

ECKEPTY

• Алдымен, теледидарды өшіріп, куат сымы мен баска кабельдерді ажыратыңыз.
• Теледидар узак уакыт қараусыз қалса және пайдаланылмаса, найзагайдан және кернеудің өзгеруінен пайда болатын закымдардан сақтау үшін, қуат сымын розеткадан ажыратыңыз.

Экран, жактау, Корпус және тірек

• Шанды немесе кішкене кірді кетіру ўшін, бетті құрғақ, таза және жұмсақ шүбережпен сүртіңіз.
• Көп кірді кетіру үшін, бетті таза немесе жұмсақ жұғыш зат қосылған суға малынған жұмсақ шуберекпен сүртіңіз. Одан соң, дереу құргғақ шуберекпен сүртіп алыңыз.

ECKEPTY

• Эркашан экранға тиюді болдырмаңыз, өйткені бүл экранның зақымдалуына әкелуі мүмкін.
• Тырнакпен немесе ушкір затпен бетін итерменіз, ыскыламаңыз немесе сокпаңыз. Экран бетінде сызықтар пайда болып, бейне бұрмалануы мүмкін.
  • Химиялық заттарды пайдаланбаныз. Олар өнімді зақымдайды.
• Экран бетіне сүйықтық шашпаңыз. Теледидарға су кірген жағдайда, өрт, электр соғуы орын алуы немесе теледидар істемей қалуы мүмкін.

Куат сымы

Куат сымында жиналған шаң мен кірді жиі сүртіп тұрыңыз.

АКАУЛЫКТАРДЫ ЖОЮ

Мәселе Шешімі
Теледидаржы қашықтан басқару құралымен басқару мүмкін емес.	Өнімdegі қашықтан басқару құралының сенсорын тексеріп, қайтадан көріңіз.Өнім мен қашықтан басқару құралының арасында кедергінің жоқ екенін тексеріңіз.Батареялардың жұмыс істеп түрганын және дұрыс орнатылғанын тексеріңіз (Жағын Жағына, жағын жағына).
Бейне көрсетілмейді және дыбыс шықпайды.	Өнімнің қосылып түрганын тексеріңіз.Қуат сымының розеткаға қосылғанын тексеріңіз.Басқа өнімдерді жалғап, розетканың ақаулы емес екенін тексеріңіз.
Теледидар кенет өшіп қалады.	Қуатты басқару параметрлерін тексеріңіз. Қуат кезі ақыратылуы мүмкін.Уақыт параметрлерінде Автоматты ұйықтау мүмкіндігінің қосылып түрганын тексеріңіз.Теледидар қосылып түрганда, сигнал болмаса, онда 15 минут әрекетсіздіктен кейін, теледидар автоматты түрде өшеді.
Компьютерге жалғағанда (HDMI DVI), «No signal» (Сигнал жоқ) немесе «Invalid Format» (Формат дұрыс емес) хабары шығады.	Қашықтан басқару құралы арқылы теледидарды өшіріп қосыңыз.НДМІ кабелін қайта жалғаңыз.Теледидар қосулы кезде компьютерді өшіріп, қайта қосыңыз.

Сыртқы басқару құрылғысын орнату туралы мәліметтер алу үшін, www.lg.com торабына кіріңіз.

ТЕХНИКАЛЫК СИПАТТАР

(Tek 50/60PH67**)

Сымсыз LAN модулінің (TWFM-B006D) техникалық сипаттамасы
Стандартты IEEE802.11a/b/g/n
Жиїлік диапазоны	2400 - 2483,5 МГц5150 - 5250 МГц5725 - 5850 МГц (For Non EU)
Шығыс куаты(макс.)	802.11a: 11 дБм802.11b: 14 дБм802.11g: 10.5 дБм802.11n - 2,4ГГц: 11 дБм802.11n - 5ГГц: 12.5 дБм
Bluetooth модулінің (BM-LDS401) техникалық сипаттамасы
Стандартты Bluetooth 3.0 нұскасы
Жиїлік диапазоны 2400 ~ 2483,5 МГц
Шығыс куаты (макс.) 10 дБм немесе одан темен
Еяде пайдаланылатын диапазон арнасы басқа болуы мүмкін болғандықтан, пайдаланушы жұмыс жиїлігін өзгерте немесе реттей алмауы мүмкін. Бүл өнім аймақтық жиїлік кестесіне сай реттелген.С Є 0197 Ⓙ

(Tek 42/50PH47**, 50/60PH66**)

Bluetooth модулінің (BM-LDS401) техникалық сипаттамасы
Стандартты Bluetooth 3.0 нұсқасы
Жиілік диапазоны 2400 ~ 2483,5 МГц
Шығыс куаты (макс.) 10 дБм немесе одан төмен
СЕ 0197

|

| |

[Non-Text]

- -

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

- -

[Non-Text]

| |

|

[Non-Text]

[Non-Text]

[Non-Text]

ПАЙДАЛАНУШЫ НУСКАУЛЫFЫ

Теледидарды пайдаланбас бұрын осы нұсқаулықты мұқият оқып шығып, болашақта қарау үшін сақтап қойыңыз.

ПЕРНЕ КОДТАРЫ

Бул функция барлык үлгілерде бола бермейді.

Код (он алтылык)	Функция ЕСКЕРТПЕ		Код (он алтылык)	Функция ЕСКЕРТПЕ
00CH	+, PR +	Қашыктан басқару құралының түймесі	44OK / Enter		Қашыктан басқару құралының түймесі
01CH	-, PR -	Қашыктан басқару құралының түймесі	45	Q.Menu (ЖЫЛДАМ МӘЗІР)	Қашыктан басқару құралының түймесі
02	Volume + (Дыбыс деңгейі +)	Қашыктан басқару құралының түймесі	4CList	(Тізім), -	Қашыктан басқару құралының түймесі
03	Volume - (Дыбыс деңгейі -)	Қашыктан басқару құралының түймесі	5BExit	(Шығу)	Қашыктан басқару құралының түймесі
06	> (Көрсеткі перне / Он жақ перне)	Қашыктан басқару құралының түймесі	61Көк		Қашыктан басқару құралының түймесі
07	< (Көрсеткі перне / Сол жақ перне)	Қашыктан басқару құралының түймесі	63Сары		Қашыктан басқару құралының түймесі
08Қуат		Қашыктан басқару құралының түймесі	71Жағыл		Қашыктан басқару құралының түймесі
09	Mute (ДЫБЫСТЫ ӨШІРУ)	Қашыктан басқару құралының түймесі	72Қызыл		Қашыктан басқару құралының түймесі
0BInput (Kipic)		Қашыктан басқару құралының түймесі	79	Ratio(Арақатынас)/ Asp ect Rat io(Ка др пішіні)	Қашыктан басқару құралының түймесі
0FTV,	TV/RAD	Қашыктан басқару құралының түймесі	7A	Пайдаланушы нұсқауы	Қашыктан басқару құралының түймесі
10 - 19	0 - 9 сандық пернелері	Қашыктан басқару құралының түймесі	7CHome (Herizri бет)		Қашыктан басқару құралының түймесі
1AQ.View / Flashback		Қашыктан басқару құралының түймесі	7E Simplink		Қашыктан басқару құралының түймесі
1E	FAV ( Таң дауль арна)	Қашыктан басқару құралының түймесі	8E	►► (Алға)	Қашыктан басқару құралының түймесі
20Text (Телемәтін)		Қашыктан басқару құралының түймесі	8F	◄◄ (Кері айналдыру)	Қашыктан басқару құралының түймесі
21	T. Opt (Телемәтін параметрі)	Қашыктан басқару құралының түймесі	AAInfo	(Ақпарат)	Қашыктан басқару құралының түймесі
28Return (АРТҚА)		Қашыктан басқару құралының түймесі	A9Program Guide		Қашыктан басқару құралының түймесі
39	Caption/Subtitle (Субтитр тілі)	Қашыктан басқару құралының түймесі	ВО► (Ойнату)		Қашыктан басқару құралының түймесі
40	Λ (Көрсеткі пернесі/ Жүгіргіні жоғары жылжыту)	Қашыктан басқару құралының түймесі	В1	■ (Тоқтату)	Қашыктан басқару құралының түймесі
41	V (Көрсеткі пернесі/ Жүгіргіні төмен жылжыту)	Қашыктан басқару құралының түймесі	ВА	II (Қатыру/Баяу ойнату/ Кідірту)	Қашыктан басқару құралының түймесі
42	MY Apps (Менің қосымшаларым)	Қашыктан басқару құралының түймесі	Тұрақты ток	3D	Қашыктан басқару құралының түймесі
43	Menu(Mәзір)/ Settings(Параметрлер)	Қашыктан басқару құралының түймесі

- Көрсетілген бейне теледидарда көрсетілгеннен взгеше болуы мүмкін.

Өнімнің функцияларын сыртқы түрде басқару үшін UC-232A/RS-232C кіріс ұясын сыртқы басқару құрылғысына қосыңыз (компьютер немесе А/V басқару жүйесі сияқты).

Ескертпе: теледидарды үлгінің қолдау портына қарай жалғаудың бірнеше жолы бар.

* Барлык углілердің бүл байланыс мумкіндігін қолдай бермейтінінен хабардар болыңыз.
* Кабель жинакка кірмейді.

Телефон уясының түрі

- Бул байланысты тек келесі углілер ушін пайдалануға бола 47/39LN5450-UA, 55/50/47/42LN5400-UA, 42/39/32LN5300-UA және 37/32LN530B-UA. Басқа углілер ушін USB портына қосыңыз.

- Бул байланысты тек келесі үлгілер үшін пайдалануға болады: 50/60PN6500-UA, 50/60PN5300-UF, және 42/50PN4500-UA. Басқа үлгілер үшін USB портына қосыңыз.

Орнатылған код

Курылғы идентификациялық кодының нөмірі -беттегі «Шынайы деректерді өзге түрге ауыстыру» бөлімін караңыз.10

1 Негізгі мәзірлерді ашу үшін SETTINGS түймесін басыңыз.
2 Жылжу түймелерінің көмегімен ПАРАМЕТР тармағына әтіп, ОК түймесін басыңыз.
3 Жылжу туймелерінің көмегімен КОДТЫ ОРНАТУ тармағына жылжып барып, ОК түймесін басыңыз.
4 Солға немесе онға жылжып, орнатылған кодты таңдаңыз да, ЖАБУ пәрменін таңдаңыз. Реттеу аукымы 1-99 болып табылады.
5 Аяктаған кезде Exit (шығу) ТУЙМЕСІН БАСЫНЫЗ.

Байланыс параметрлері

• Бодпен берілген тасымалдау жылдамдығы: 9600 бит/с (UART)
  • Деректер ¥зындығы: 8 бит
  • Жуптылық: жок

• Стоп-бит: 1 бит
• Байланыс орнату коды: ASCII коды
- Айкыш (карама-карсы бағытты) кабель пайдаланыңыз.

Пәрмендердің анықтамалық тізімі

(Улгіге байланысты)

	COMMAND1	COMMAND2	DATA(Оналтылық)		COMMAND1	COMMAND2	DATA(Оналтылық)
01. Құатты ажырату	к а 00			13. Баланс	k	t	00 -64
02. Кадр пішімі	k	c	(6-бет т і қараңыз)	14. Түс темп-ы	x	u	00 -64
03. Экран дыбысын өшіру	k	d	(6-бет т і қараңыз)	15. ISM Өдіс (Тек плазмалық теледидарда)	jp		(8- б ет т і қараңыз)
04. Дыбысты өшіру	к е 00 - 01			16. Құатты үнемдеу	j	q	00 - 05
05. Дыбыс деңгейін басқару	k f 00 -64			17. Дәлдеу пәрмені	m	a	(8- б ет т і қараңыз)
06. КОНТРАСТ	k g 00 -64			18. Бағдарлама (Қосу/Өткізу)-PAL, Арна (Қосу/Жою)-ATSC	m	b	00 - 01
07. ЖАРЫКТЫҚ	k h 00 -64			19. Перне	m	c	Перне коды
08. Түсі	k i	00 -64		20. Артқы жарықты басқару Басқару панелінің шамы	m	g	00 -64
09. Реңк	k j	00 -64		21. Кіріс көзін таңдау (Herізгі)	x	b	(10-бетті қараңыз)
10. Айқындық	k k	00 - 32		22. 3D (Тек 3D үлгілерінде)	x	t	(11-бетті қараңыз.)
11. Экрандық мәзірді таңдау	k l	00 - 01		23. Кеңейтілген 3D (Тек 3D үлгілерінде)	x	v	(11-бетті қараңыз.)
12. Қашықтан басқару пульті Құлыптау режимі	k m	00 - 01

* Ескертпе: DivX немесе EMF секілді USB жұмысы барысында, Қуат (кА) және Перне (мГц) пәрмендерінен басқалары орындалмайды және қате деп танылады.

Тасымалдау / кабылдау протоколы

Тасымалдау

[Command 1] : теледидарды баскаратын бірінші пәрмен.(j, k, m немесе x)

[Command 2] : теледидарды баскаратын екінші пәрмен.

[Set ID] : Опция мәзірінен монитордың керекті идентификациялық нөмірін таңдау үшін, құрылғы идентификациялық кодын реттеуіңізге болады. Реттеу аукымы — 1-99 аралығында. 0 орнатым нөмірін таңдаған кезде, әрбір жалғаулы монитор басқарылады. Құрылғы идентификаторы мәзірде ондық (1-99) мән түрінде және жіберу/қабылдау протоколында оналтылық (0x0 мен 0x63 аралығында) мән түрінде көрсетіледі.

[DATA] : пөрмен деректерін тасымалдауға арналған (Он алтылық). Пөрмен қүйін оқу үшін, «FF» деректерін жіберіңіз.

[Cr] : каретканы кайтару ASCII коды: «0x0D»

* [ ] : ASCII коды «бос орын (0x20)»

OK Acknowledgement

[Command2][ ][Set ID][ ][OK][Data][x]

* Калыпты деректер қабылдаған кезде, құрылғы осы пішімге негізделген АСК (растау) сигналын жібереді. Бүл кезде деректер оқу режимінде болса, деректер ағымдағы күй деректерін білдіреді. Деректер жазу режимінде болса, деректер компьютердің деректерін береді.

Error Acknowledgement

[Command2][ ][Set ID][ ][NG][Data][x]

* Жарамсыз функциялардан немесе байланыс қателерінен қалыптан тыс дерек қабылданғанда, құрылғы осы пішімге негізделген АСК (растау) ақпаратын жібереді.

Деректер 00: зансыз код

* Улгіге және сигналға байланысты пәрмендер басқаша жұмыс істеуі мүмкін.

▶ Курылғы куатының ажыратылуын басқаруға арналған.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Дерек 00 : Куатты өшіру

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

▶ Куатты косу режимін көрсету үшін.

(Тек жұмыс теледидары қосулы)

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

* Осыған ұқсас егер басқа функциялар «ОxFF» деректерді осы формат негізінде берсе, деректердің алынғандығы туралы акпарат әрбір функциялардың күйі туралы мөлімет береді.

02. Кадр пішімі (Пәрмен: к с) (Herizrі сурет өлшемі)

▶ Экранның пішімін реттеу. (Басты бейне пішімі)

Экран пішімін Жылдам мәзірі мәзіріндегі Өлшемдер ара қатысы бөлімін қолдану арқылы реттеуіңізге болады. немесе СУРЕТ мәзірі.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

(Тек Еуропа, Таяу Шығыс

10 - 1F: Кино көрінісін үлгайту

1 - 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Компьютер режимін қолданып, тек 16:9 немесе 4:3 экранның пішімдік қатынасын тандаңыз.
* DTV/HDMI/Component режимінде (айқындығы жоғары), Тек қарап шығу қол жетімді.
* Full Wide (Толык кең экран) режимі углі негізінде баскаша жұмыс істеуі мүмкін және DTV үшін толық, ал ATV үшін жартылай қолдау көрсетіледі.

03. Экран дыбысын өшіру (пәрмен: k d)

▶ Экранды өшіру функциясын қосу/ажыратуды тандау үшін.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Деректер 00: Экранды ёшіру функциясы ажыратулы (кескін қосулы)

Бейне дыбысын өшіру функциясы ажыратулы

01: Экранды өшіру функциясы қосулы (кескін ажыратулы)

10: Бейне дыбысын өшіру функциясы қосулы

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* Тек Бейне дыбысын еёіру функциясы қосылған жағдайда, теледидар OSD (Экрандық дисплей) көрсетеді. Бірақ Экранды їшіру функциясы қосылған жағдайда, теледидар OSD (Экрандық дисплей) көрсетпейді.

04. Дыбысты өшіру (пәрмен: к е)

▶ Дыбыс деңгейін қосу/ажырату функциясын басқаруға арналған.

Дыбысты өшіру функциясын қашықтан басқару пультіндегі MUTE түймесінің көмегімен де реттеуге болады.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Деректер 00: дыбысты өшіру қосулы (дыбыс өшірулі)

01: Volume mute off (Дыбысты өшіру өшірулі)

(volume on) (дыбыс деңгейі қосулы)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Дыбыс деңгейін реттеу (пәрмен: k f)

▶ Дыбыс деңгейін реттеу үшін.

Дыбыс мөлшерін қашықтан басқару құралындағы дыбыс түймелері арқылы да реттеуге болады.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Деректер ең аз: 00 және ең көп: 64 аралығында

* «Накты деректерді салыстыру» кестесін караңыз.

10-бетті караңыз.

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

▶ Экранның контрастын реттейді.

Контрастты СУРЕТ мәзірінде де реттеуге болады.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Деректер ең аз: 00 және ең көп: 64 аралығында

* «Накты деректерді салыстыру» кестесін караңыз.

10-бетті караңыз

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

▶ Экранның жарықтығын реттейді.

Жарыктыкты СУРЕТ мәзірінде де реттеуге болады.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Деректер ең аз: 00 және ең көп: 64 аралығында

* «Накты деректерді салыстыру» кестесін караңыз.

10-бетті караңыз.

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Түс (Пәрмен: к і)

▶ Экран түсін реттеуге арналған.
Сондай-ак, түсті СУРЕТ мәзірінде реттеуге болады.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Деректер ең аз: 00 және ең көп: 64 аралығында

* «Нақты деректерді салыстыру» кестесін қараңыз. 10-бетті қараңыз.

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

▶ Экранның реңкін реттейді.
Реңкті СУРЕТ мәзірінде де реттеуге болады.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Дерек қызыл: 00 - Жасыл: 64 аралығында

* «Накты деректерді салыстыру» кестесін караңыз. 10-бетті караңыз.

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Sharpness (Пәрмен: к к)

▶ Экран анықтығын реттеу үшін.
Айкындыкты СУРЕТ мәзірінде де реттеуге болады.

Деректер Ең аз : 00 - Ең көп : 32
* «Накты деректерді салыстыру» кестесін караңыз. 10-бетті караңыз.

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

▶ Кашыктан баскарғанда OSD (Экрандық көрініс) қосу/өшіру функциясын тандау үшін.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

▶ Алдыңғы панельдің басқару элементтерін және қашықтан басқару құралын құлыптау үшін

Тасымалдау [k][m][ ][Set ID][ ][Data][Cr]

Дерек 00 : Кулып өшірулі 01 : Кулып қосулы

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Кашыктан баскару куралын қолданбасаңыз, осы режимді қолданыңыз.
Негізгі ток желісі ашык/жабык болғанда, сыртқы басқару күлпы ашылады.
* Куту режимінде пернелер күлпы қосулы болса, теледидар ИҚ және жөргілікті перне арқылы қосылмайды.

▶ Балансты реттеу үшін.
Балансты ДЫБЫС мәзірінде де реттеуге болады.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Деректер ең аз: 00 және ең көп: 64 аралығында
* «Нақты деректерді салыстыру» кестесін қараңыз.
10-бетті караңыз.

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

14. Түс температурасы (Пәрмен: х и)

▶ Түс температурасын реттеу үшін. Түс температурасын Сурет мәзірінде де реттеуге болады.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Деректер ең аз: 00 және ең көп: 64 аралығында * «Накты деректерді салыстыру» кестесін караңыз. 10-бетті караңыз.

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

1. ISM ədici (Пэрмен: j p) (тек плазмалык теледидарда)

▶ ISM ədісін баскару үшін. ISM ədісін ПАРАМЕТР мәзірінде де реттеуге болады.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Деректер 02: Орбитер

08: Калыпты

20: Түрлі түспен тазалау

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

1. Энергияны үнемдеу (пәрмен: j q)

▶ Теледидардың куатты пайдалану шығының азайту үшін. Сондай-ақ Энергияны үнемдеу функциясын Сурет мәзірінде реттеуге болады.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Data

00 : Off (Өшірулі)

01 : Ең аз

02: Орташа

03 : Ең көп

04 : АВТО

05: Экран өшірулі

* (Улгіге байланысты)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

* Улгіге және сигналға байланысты бүл пәрмен басқаша жұмыс істеуі мұмкін.

* PAL/DVB үлгісі үшін

▶ Келесі физикалық нөмірге арнаны тандаңыз.

Transmission [m][a][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][Cr]

* PAL (Аналогтык жерүсті/кабель) Колдау үлгісі (Еуропа, Таяу Шығыс Азия, Қытай, Гонконг)

[Data 00][Data 01] Арна деректері Data 00 : Жоғары байтты арна деректері Data 01 : Темен байтты арна деректері - 00 00 \~ 00 С7 (Ондық : 0 \~ 199)

* DVB (Сандык жерусті/кабель/жерсерік) Колдау үлгісі (Еуропа, Таяу Шығыс Азия, Колумбия, Тайвань, Қытай, Гонконг)

[Data 00][Data 01] Арна деректері Data 00 : Жоғары арна деректері Data 01 : Төмен арна деректері - 00 00 \~ 27 OF (Ондық: 0 \~ 9999)

Data 02 :Kipic kezí (Сандык)

* Реттеу пәрменінің мысалдары:

1. Аналогтық жерусті (PAL) 10 арнасына дәлдеңіз. Кұрылғы идентификаторы = Барлығы = 00 Data 00 және 01 = Арна деректері: 10 = 00 0а Data 02 = Аналогтық жерусті теледидары = 00 Нәтиже = ma 00 00 0а 00

2. Сандык жерусті (DVB-T) 01 арнасына дәлдеңіз. Кұрылғы идентификаторы = Барлығы = 00 Data 00 және 01 = Арна деректер: 1 = 00 01 Data 02 = Сандык жерусті теледидары = 10 Нәтиже = ma 00 00 01 10

3. Жерсерік (DVB-S) 1000 арнасына дәлденіз. Кұрылғы идентификаторы = Барлығы = 00 Data 00 және 01 = Арна деректері: 1000 = 03 E8 Data 02 = Сандық жерсерік теледидары = 40 Нәтиже = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01][Data 02][x] [a][ ][Set ID][ ][NG][Data 00][x]

\* NTSC/ATSC үлгісі үшін

▶ Арнаны келесі физикалық/мажор/минор нөмірге реттеуге арналған

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Сандык арналарда физикалык, мажор және минор арна нөмірі бар. Физикалык нөмір накты сандык арна нөмірі, мажор арна салыстырылатын нөмір, ал минор бағыныңқы арна болып табылады. ATSC тюнері арнаны мажор нөміріне автоматты түрде салыстыратын болғандықтан, физикалык нөмір пәрмен жіберу кезінде қажет болмайды.

* NTSC (Аналогтык жерусті/кабель) Колдау үлгісі (Оңтүстік/Латын Америкасы, Оңтүстік Корея, Тайвань)

Data 00: Физикалық арна нөмірі

Data 01 және 02: xx (Бәрібір)

Data 03 және 04: xx (Бәрібір)

* ATSC (Сандык жерусті/кабел) Колдау үлгісі (Солтүстік Америка, Оңтүстік Корея)

Data 01: Жоғары байтты арна деректері

Data 02: Төмен байтты арна деректері

- 00 01 \~ 27 0F (Ондык: 1 \~ 9999)

[Data 03][Data 04]: Минор арна нөмірі

Data 03: Жоғары байтты арна деректері

Мажор және минор үшін екі байт қол жетімді, әдетте тек екінші байт пайдаланылады.

* Реттеу пәрменінің мысалдары:

1. Аналогтық кабель (NTSC) 35 арнасына дәлдеңіз. Кұрылғы идентификаторы = Барлығы = 00 Data 00 = Арна деректері: 35 = 23 Data 01 және 02 = Мажор жоқ = 00 00 Data 03 және 04 = Минор жоқ = 00 00 Data 05 = Аналогтық жерүсті кабельдік теледидар = 01 Барлығы = ma 00 23 00 00 00 00 01

2. Сандык жерусті (ATSC) 30-3 арнасына дәлденіз.

Курылғы идентификаторы = Барлығы = 00

Data 00 = Физикалықты білмеймін = 00

Data 01 және 02 = Мажор: 30 = 00 1E

Data 03 және 04 = Минор: 3 = 00 03

▶ Арнаны келесі физикалық/мажор/минор нөмірге реттеуге арналған

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* ISDB (Сандык жерүсті/кабель/жерсерік) Колдау үлгісі (Колумбиядан, Жапониядан баска тек Латын Америкасы)

Data 01: Жоғары байтты арна деректері

Data 02: Төмен байтты арна деректері

- 00 01 \~ 27 0F (Ондык: 1 \~ 9999)

[Data 03][Data 04]: Минор/белім арна нөмірі

(Жерсерікте бәрі бір)

Data 03: Жоғары байтты арна деректері

- 08 : CS1 (1-байланыс жерсерігі)

- 09 : CS2 (2-байланыс жерсерігі)

* Реттеу пәрменінің мысалдары:

1. Сандык жерусті (ISDB-T) 17-1 арнасына дәлдеңіз.

Курылғы идентификаторы = Барлығы = 00

Data 00 = Физикалықты білмеймін = 00

Data 01 және 02 = Мажор: 17 = 00 11

Data 03 және 04 = Минор/белім: 1= 00 01

Data 05 = Жерүсті теледидары = 02

Барлығы = ma 00 00 00 11 00 01 02

1. BS (ISDB-BS) 30 арнасына дәлдеңіз.

Курылғы идентификаторы = Барлығы = 00

Data 01 және 02 = Мажор: 30 = 00 1E

Data 03 және 04 = Бәрібір = 00 00

* Бул мүмкіндік үлгіге байланысты басқаша болады.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01][Data 02][Data 03][Data 04] [Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

1. Бағдарламаны қосу/өткізу (Пәрмен: m b)

* PAL/DVB үлгісі үшін

▶ Ағымдағы бағдарламаның Өткізу күйін орнату үшін

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Бағдарламаны қосу/әткізу (Пәрмен: m b)

* NTSC/ATSC/ISDB үлгісі үшін

▶ Арналарды косуға және жоюға арналған.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00: Арнаны жою деректері

Data 01:Арна косу

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

1. Key (Пэрмен: m c)

▶ Кашыктағы инфрақызыл перненің кодын жібереді.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Деректер Перне коды - 2-бетті караңыз.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

1. Артқы жарықты басқару (Пәрмен: m g)

* СК теледидар/ЖШД теледидар үшін

▶ Артқы жарықты басқаруға арналған.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Деректер ең аз: 00 және ең көп: 64 аралығында

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Баскару панелінің шамы (Пәрмен: m g)

* Плазмалы теледидар үшін

▶ Панель шамын баскару үшін.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Деректер ең аз: 00 және ең көп: 64 аралығында

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Кіріс көзін тандау (Пәрмен: x b)

(Herizri cypet kipici)

▶ Herizrì сурет үшін кіріс кезін тандау.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Data

00 : DTV 01 : CADTV

02 : Жерсеріктік DTV 10 : ATV

ISDB-BS (Жапония)

* Бул функция үлгіге және сигналға байланысты.

* «Шынайы деректерді өзге түрге ауыстыру»

00: 0-кадам

A: 10-кадам ( ID 10 режимін орнатыңыз)

F: 15-кадам ( ID 15 режимін орнатыңыз)

10 : 16-кадам ( ID 16 режимін орнатыңыз)

64: 100-кадам

6E: 110-кадам

73: 115-кадам

74: 116-кадам

CF : 199-кадам

FE: 254-кадам

FF: 255-кадам

1. 3D(Пәрмен: x t) (тек 3D үлгілерде)

(Улгіге байланысты)

▶ Теледидар үшін 3D режиміне өзгерту.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

Деректер курылымы

[Data 00] 00:3D косулы

01: 3D ажырату

02: 3D пішімін 2D пішіміне

03: 2D пішімін 3D пішіміне

[Data 01] 00:Жоғары және төмен

01: бүйірлес

02: баспа платасы

03: кадр реті

04:Бағанды кезектестіру

05:Жолды кезектестіру

[Data 02] 00 : Оннан солға

01: Солдан онға

[Data 03] 3D әсері(3D терендігі): Ең аз : 00 - Ең көп : 14 (*он алтылық код арқылы тасымалдау)

* Erep [Data 00] 00 (3D косулы) болса, [Data 03] мағынасыз болады.
* Егер [Data 00] 01 (3D өшірулі) немесе 02 (3D - 2D) болса, [Data 01],
[Data 02] және [Data 03] мағынасыз болады.
* Erep [Data 00] 03(2D - 3D) болса, [Data 01] және [Data 02] мағынасыз болады.

[Data 00] [Data 01] [Data 02] [Data 03]
0000X
01X X X
02X X X
03X X O

X: колданылмайды

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

[Data03][x]

[t][ ][Set ID][ ][NG][Data00][x]

1. Кенейтілген 3D(Пәрмен: x v)

(тек 3D үлгілерінде) (Улгіге байланысты)

▶ Теледидар үшін 3D опциясына өзгерту.

Transmission [x][v][ ][Set ID][ ][Data 00][ ][Data 01][Cr]

[Data 00] : 3D опциясы

00: 3D кескінін түзету
01 : 3D терендігі (3D режимі тек колмен)
02: 3D қарау нүктесі
03 : 3D сурет елшемі (Тек плазмалык теледидарда)
04 : 3D сурет балансы (Тек плазмалык теледидарда)
06 : 3D Colour Correction (3D түсін түзету)
07 : 3D Sound Zooming (3D дыбысын улгайту)
08: Normal Image View (Қалыпты сурет көрінісі)
09:3D режимі (Жанр)

[Data 01] Онда ər 3D параметri yshin [Data 00] арқылы анықталған жеке ауқым бар.

1) [Data 00] мәні 00 болғанда

00: Оннан солға
01: Солдан онға

2) [Data 00] мәні 01, 02 болғанда

Деректер Ең аз: 0 - Ең көп: 14 (*он алтылық код арқылы тасымалдау)

Деректер мәнінің ауқымы (0 - 20) карау нуктесі ауқымын (-10-+10) автоматты түрде түрлендіреді (Улгіге байланысты)

3) [Data 00] мәні 03 болғанда

00 :Тек қарап шығу
01:16:9

4) [Data 00] мәні 04, 06, 07, 08 болғанда

5) [Data 00] мәні 09 болғанда,

01 : Спорт
03:Өте жоғары

[Non-Text]

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[v][ ][Set ID][ ][NG][Data00][x]

LG

Life's Good
